Beambox II - 메인보드 교체

도구

1단계

기기의 전원을 끄고 전원 코드를 분리하세요.

2단계

측면 커버를 열어 기기 내부를 확인하세요.

• 십자 드라이버를 사용하여 커버를 여세요.



3단계

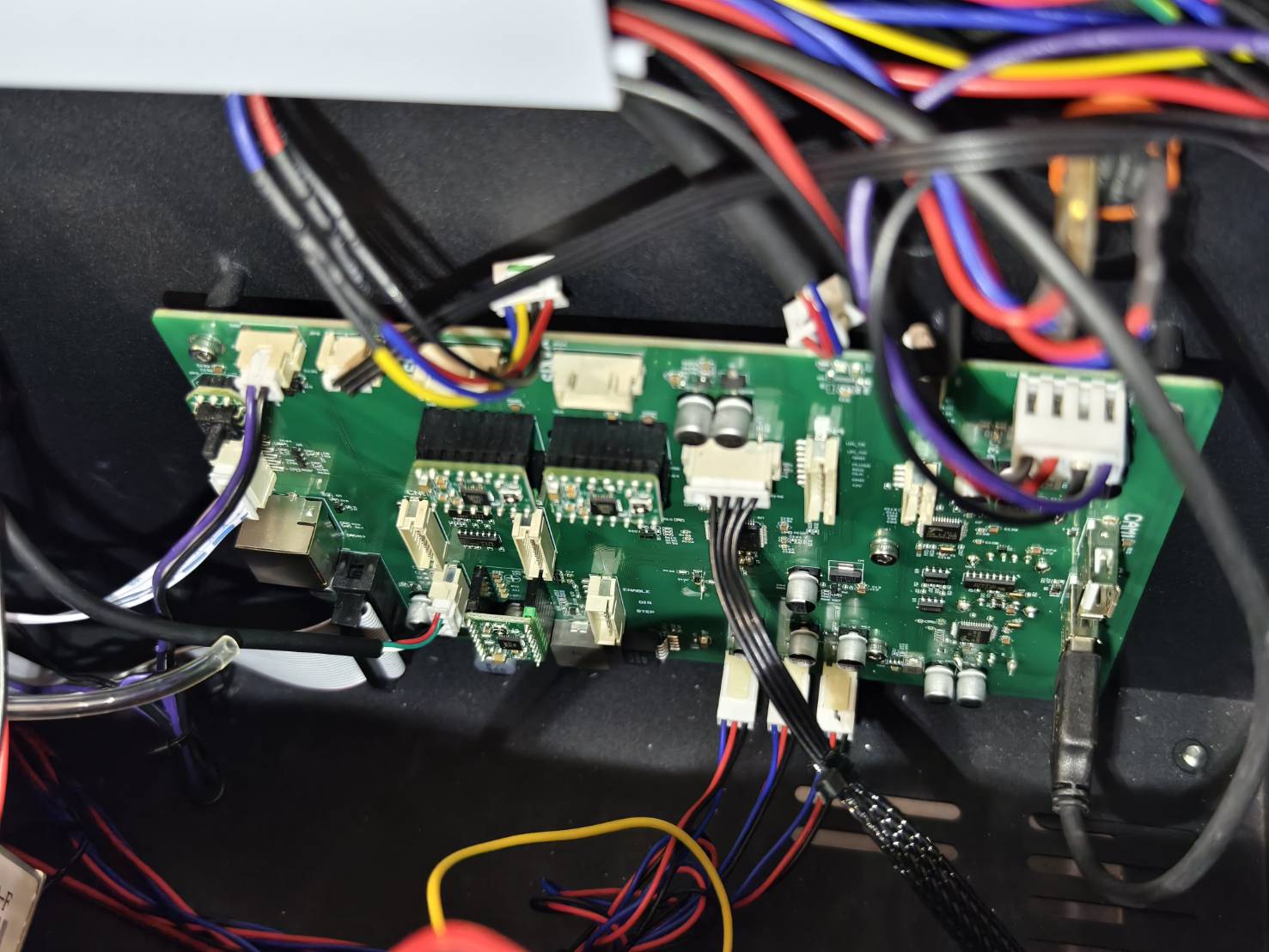

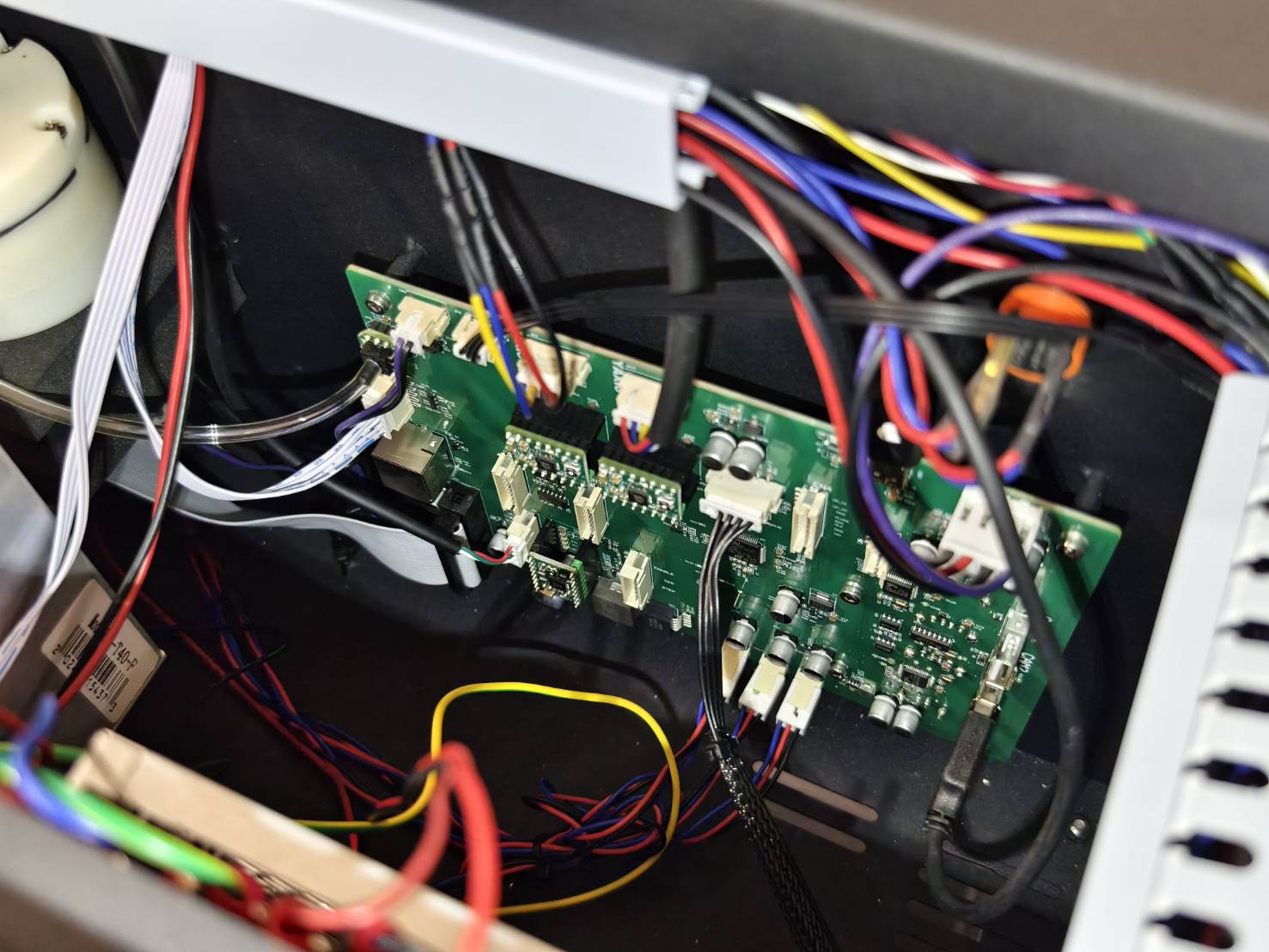

메인보드 전체 구성을 사진으로 촬영하세요.
새 메인보드 설치 시 모든 케이블의 위치를 기억하기 위함입니다.
(케이블 연결 위치를 잊은 경우, 최신 구성은 도면 을 참조하세요. 메인보드 버전이 다를 수 있으므로 아래 사진을 사용하지 마세요.)

4단계

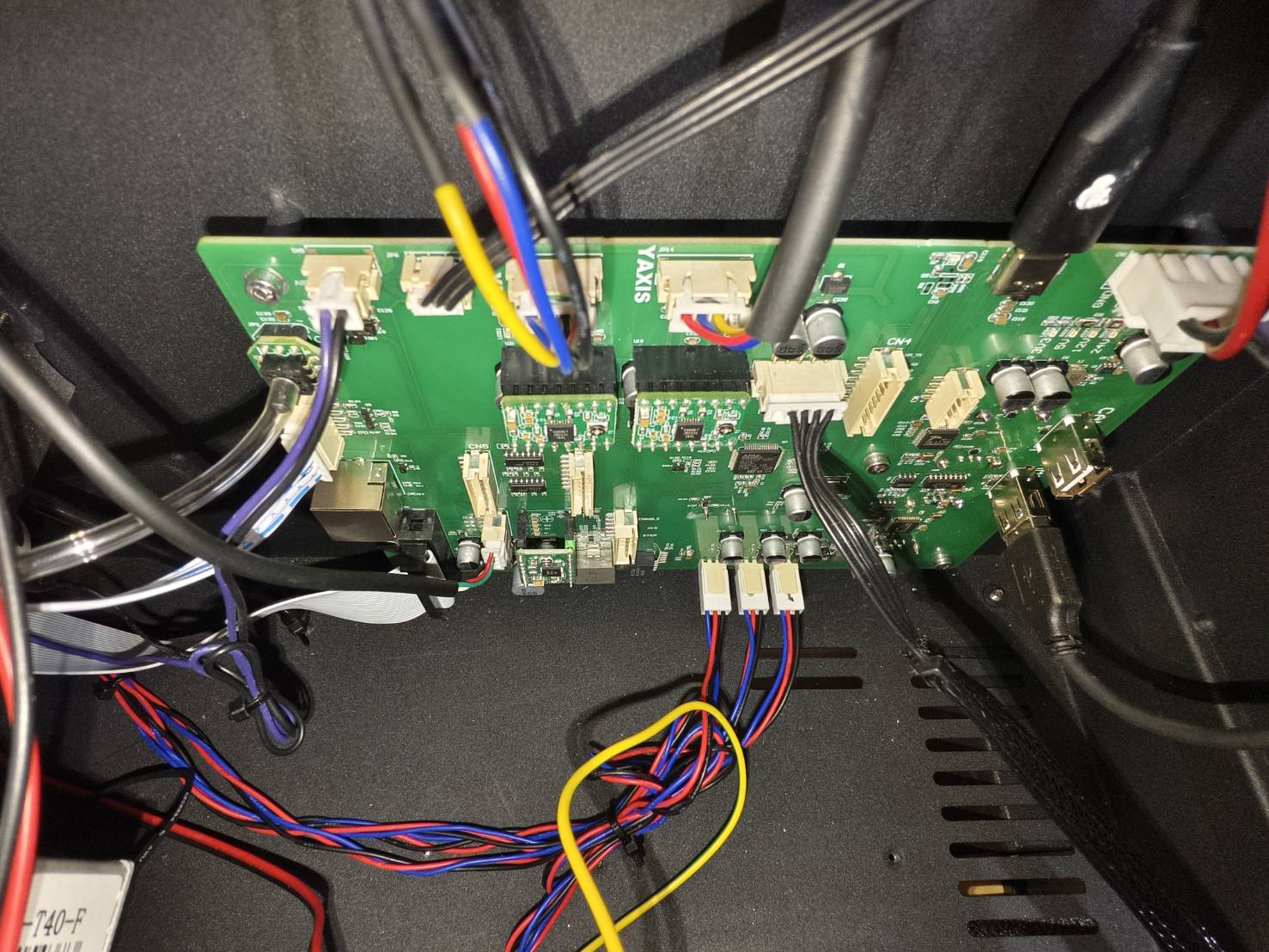

메인보드 상단에는 두 개의 유사한 케이블이 있습니다. 하나는 Z축 모터용이고 다른 하나는 Y축 모터용입니다.
이 케이블들이 잘못된 소켓에 연결되는 것을 방지하기 위해 케이블에 표시하는 것을 강력히 권장합니다.

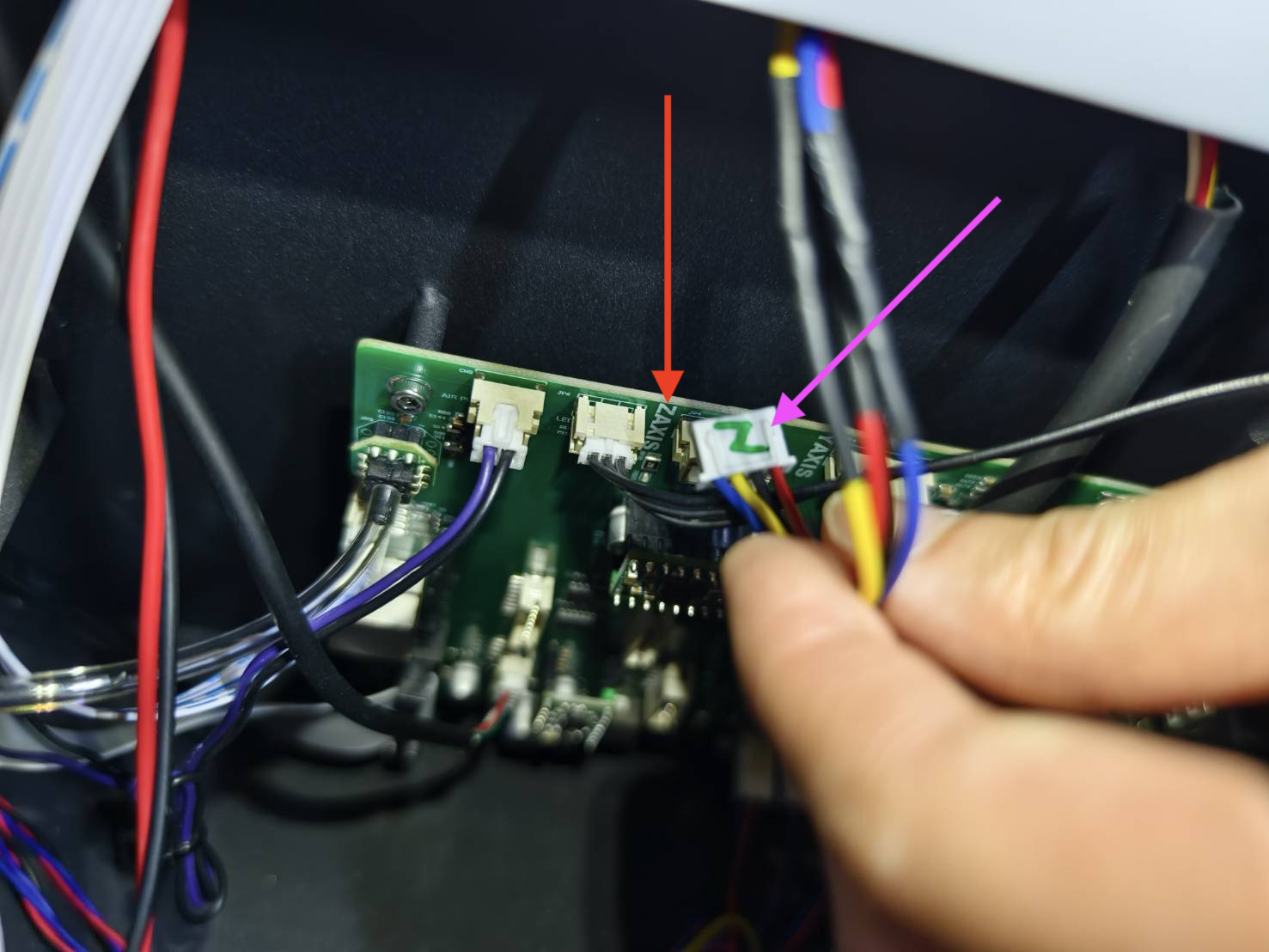

• Z축 케이블을 분리하고 커넥터에 'Z'라고 표시하세요.
  메인보드에는 Z축 모터를 위한 표시가 있어, 새 메인보드에 Z축 케이블을 어디에 연결할지 확인할 수 있습니다.

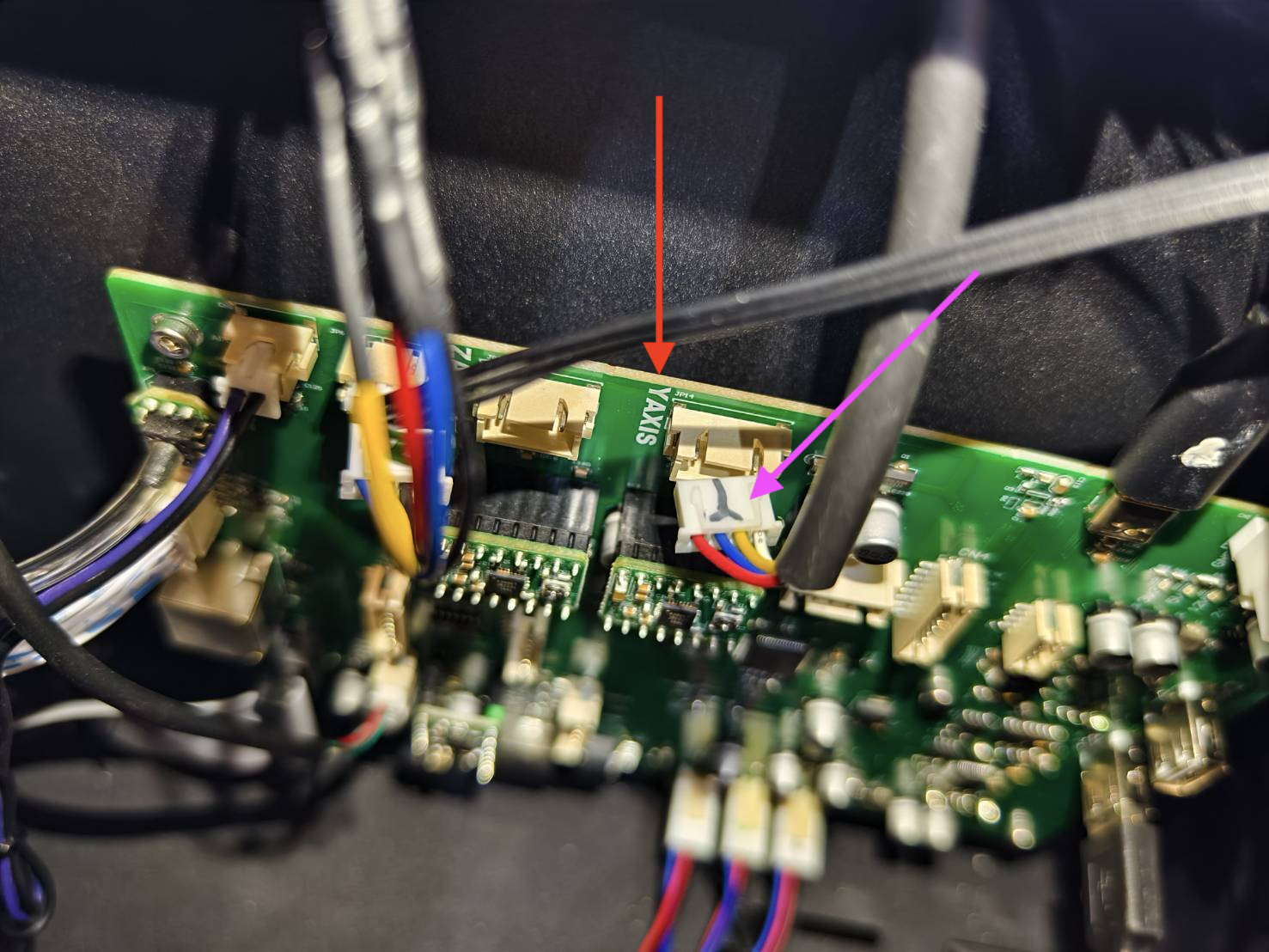

• Y축 케이블을 분리하고 커넥터에 "Y"라고 표시하세요.
  메인보드에는 Y축 모터를 위한 표시가 있어, 새 메인보드에 Y축 케이블을 어디에 연결할지 확인할 수 있습니다.

5단계

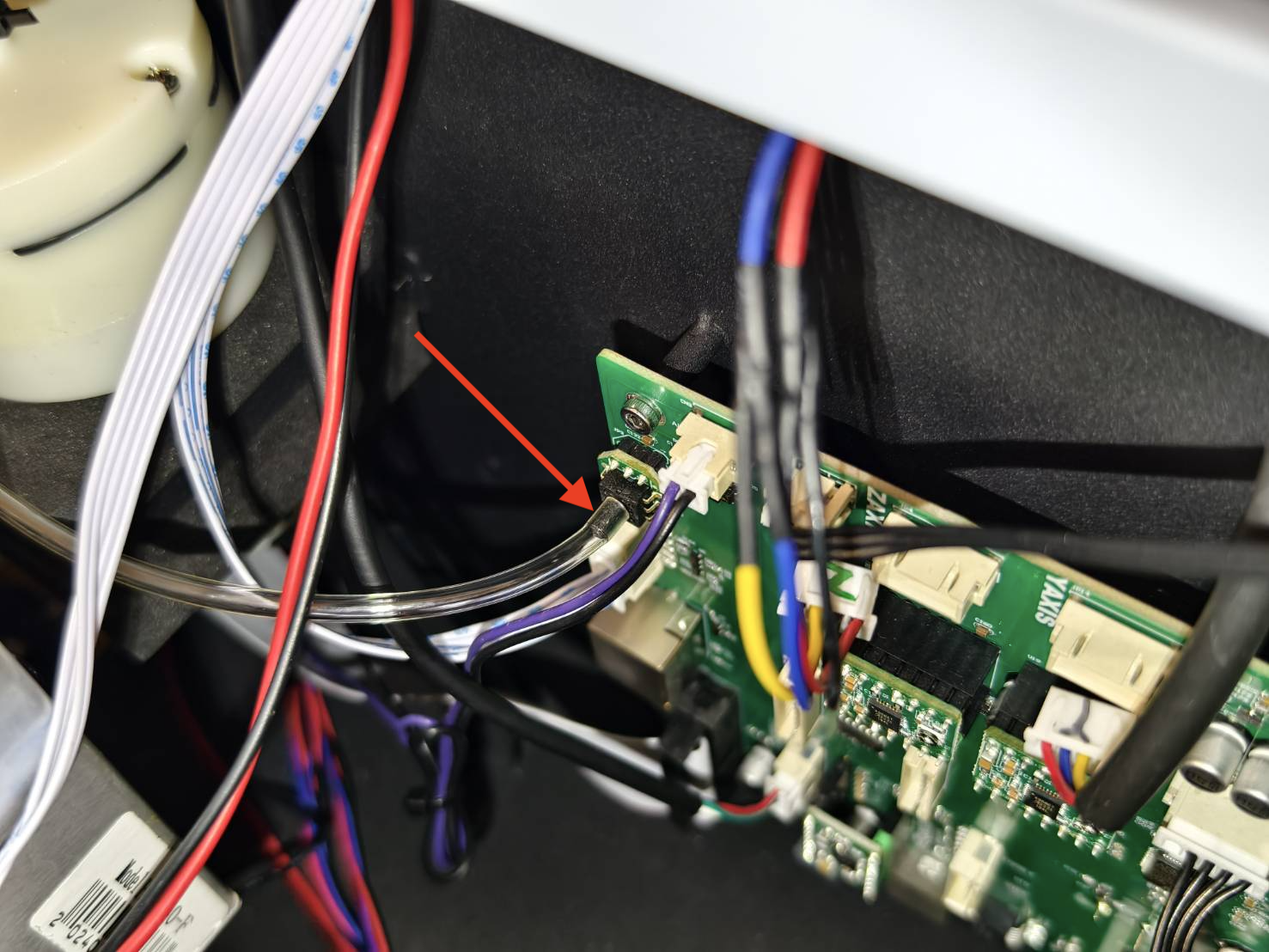

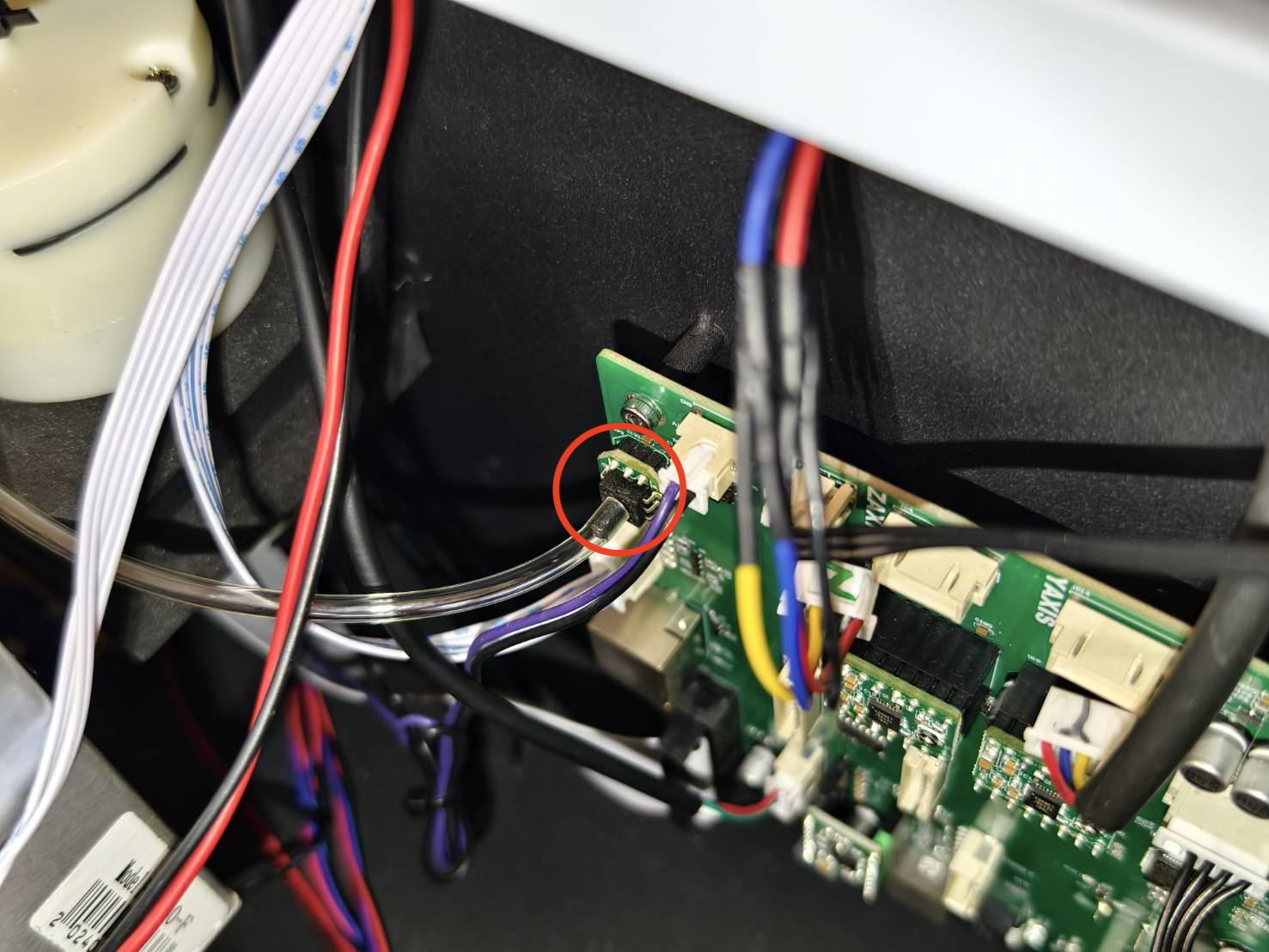

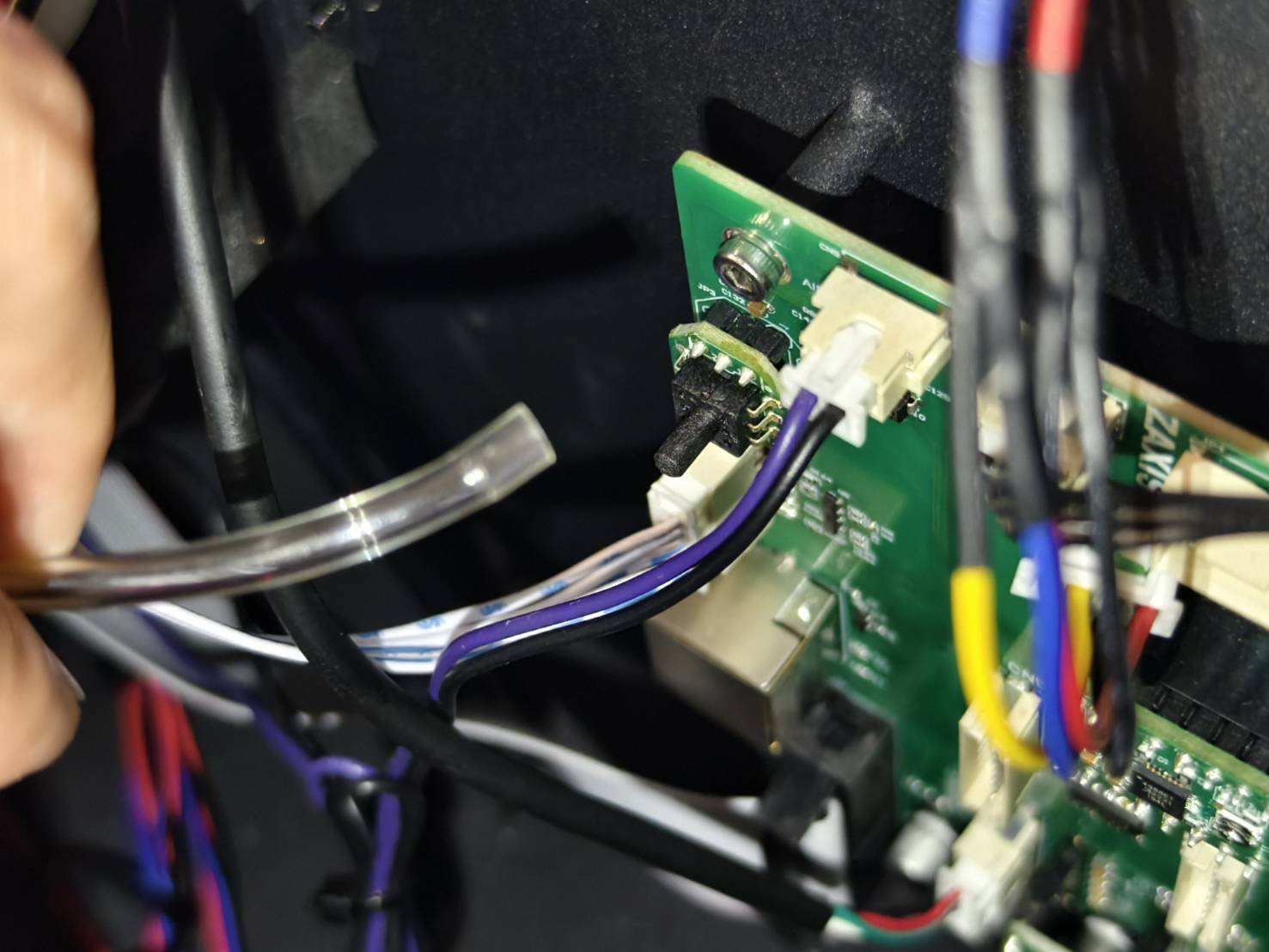

메인보드 좌측 상단에 있는 에어 튜브를 분리하세요.

6단계

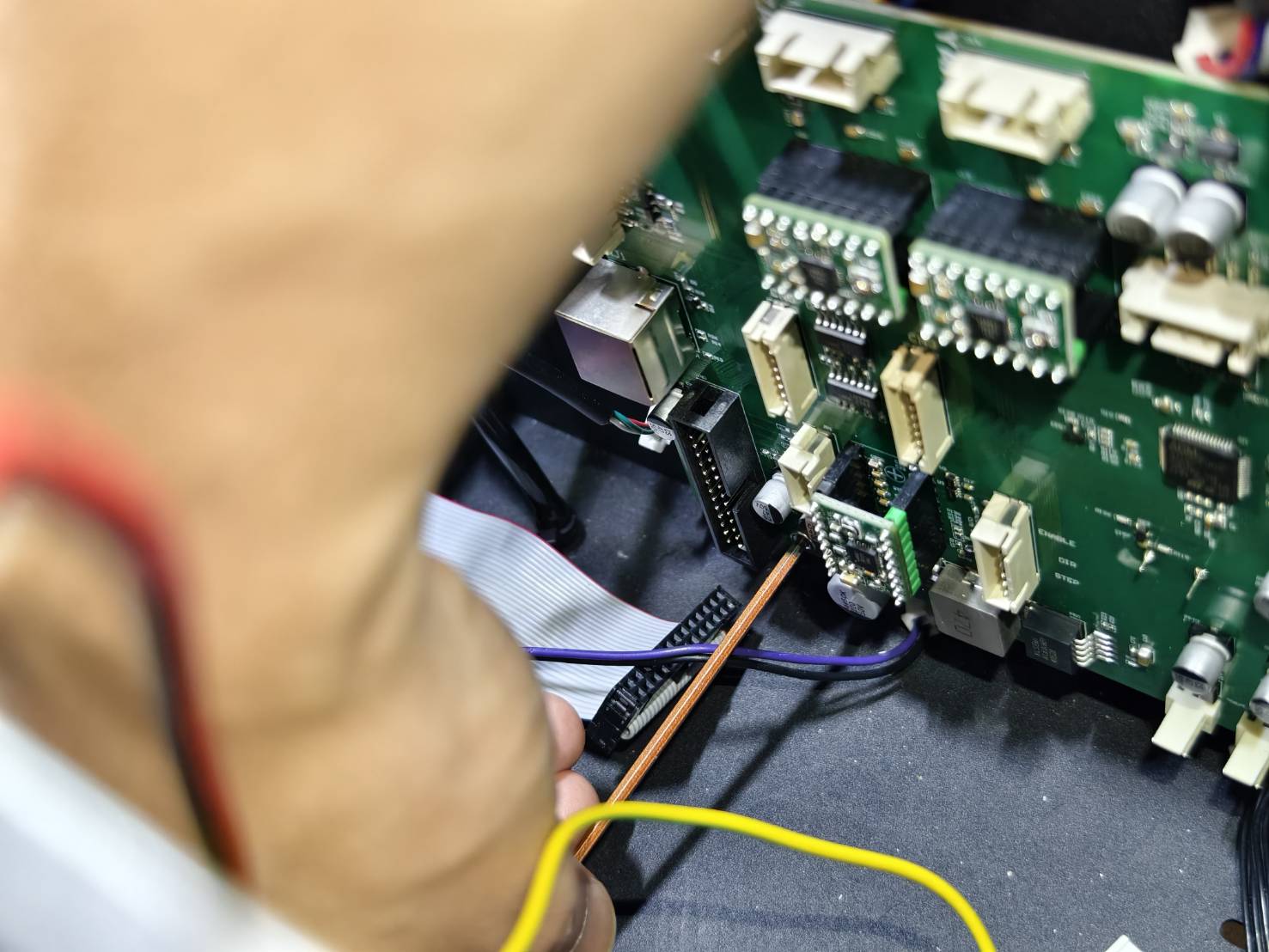

메인보드에 연결된 기타 케이블을 모두 분리하세요.

7단계

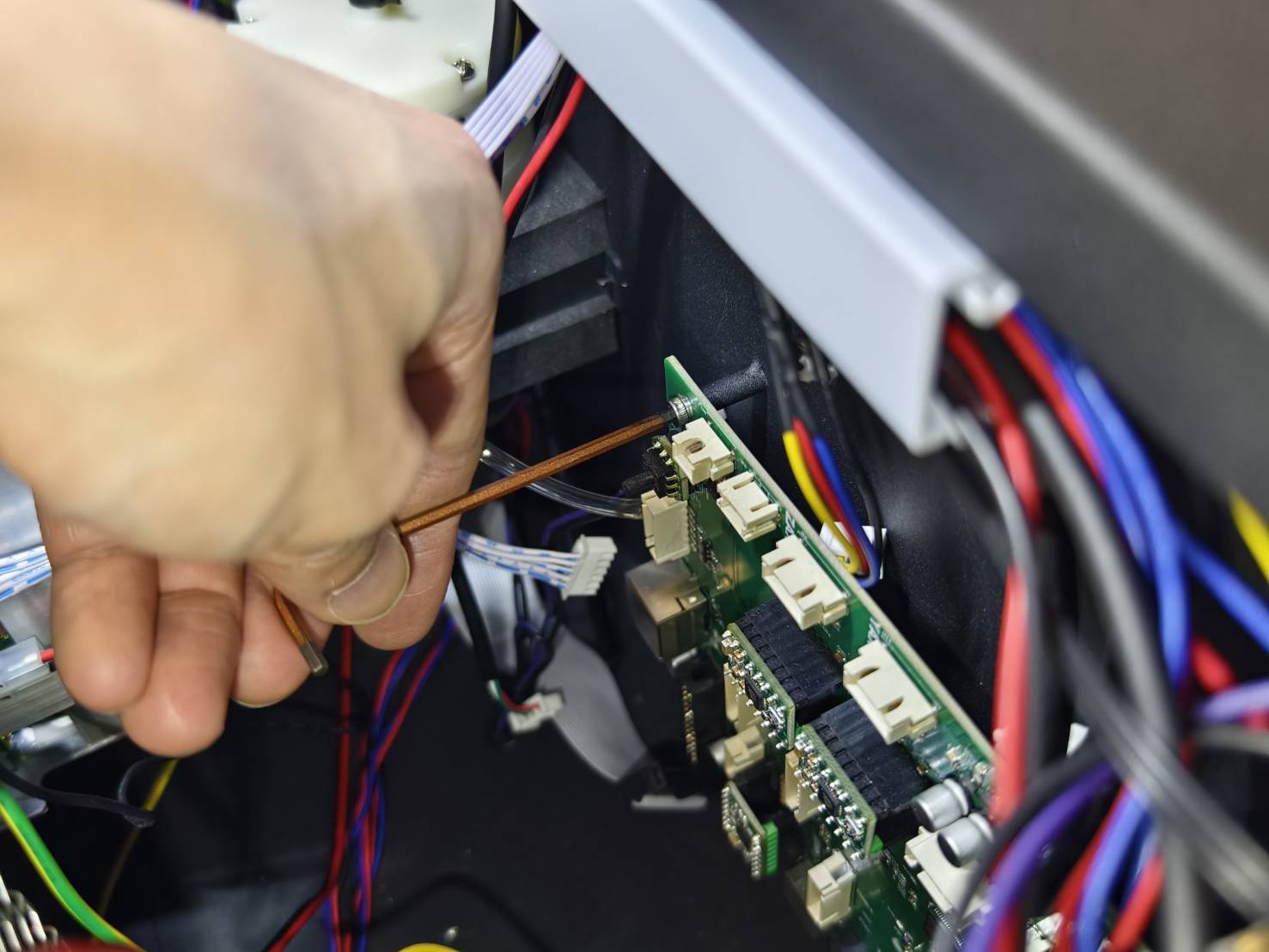

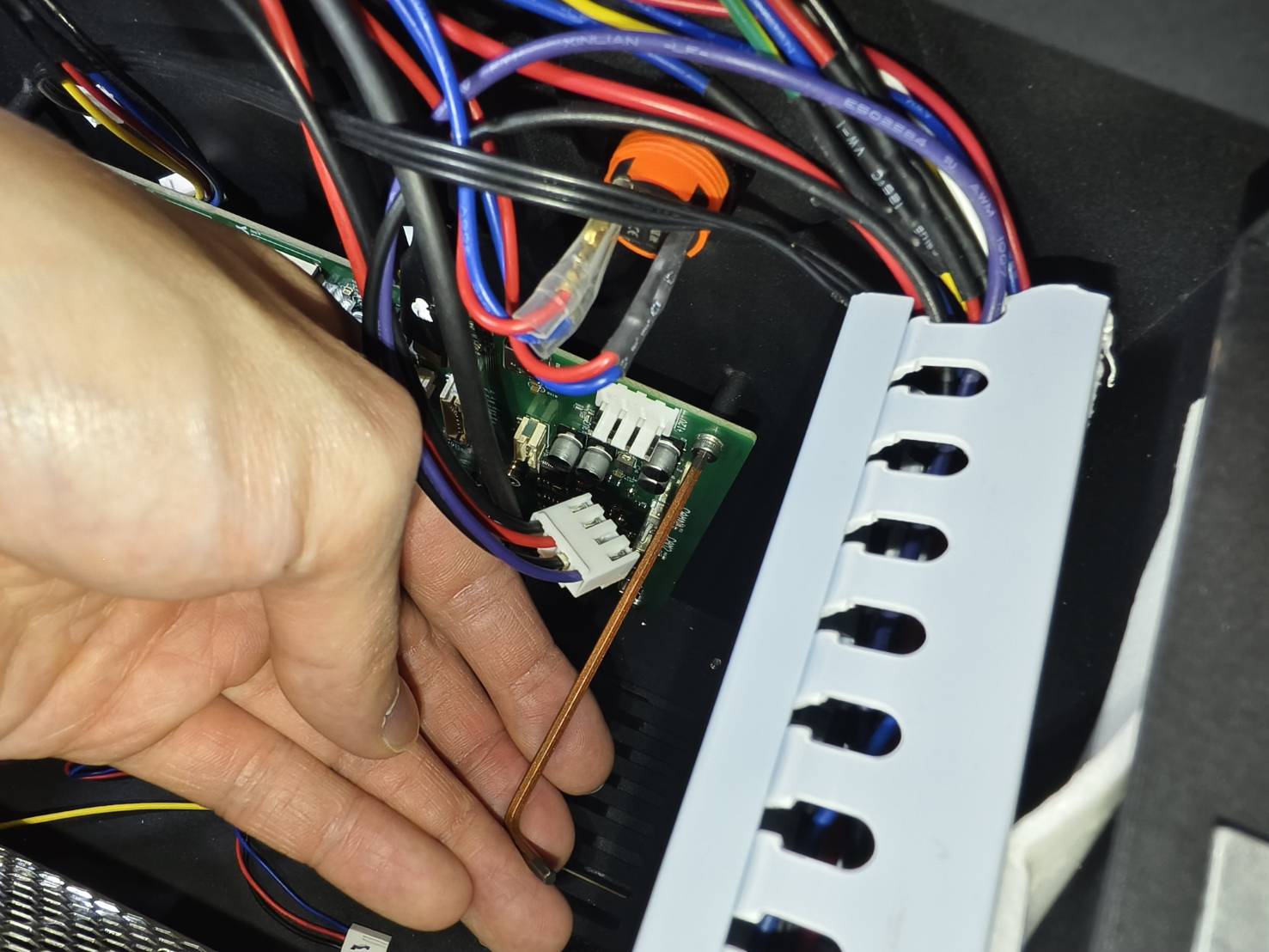

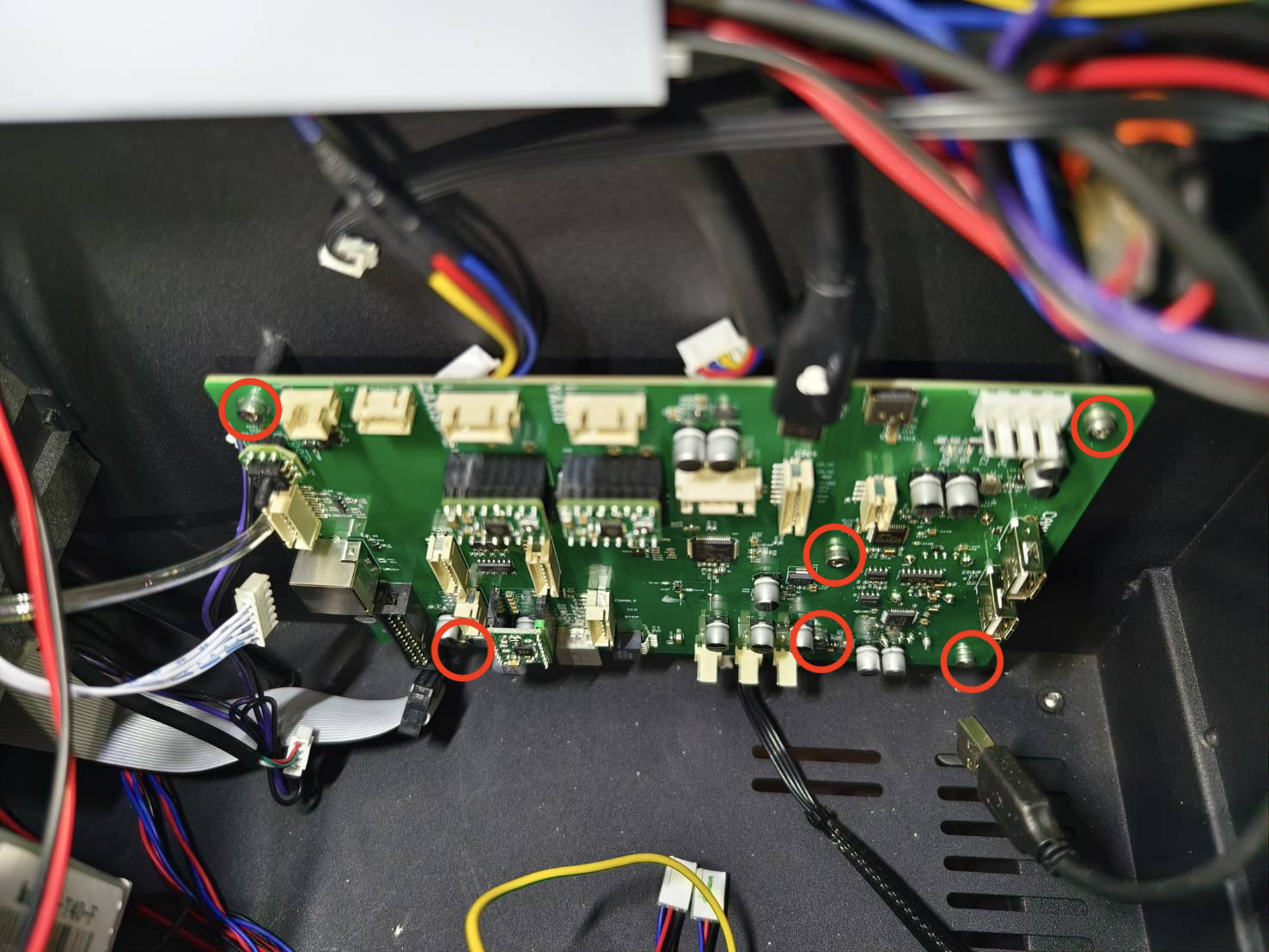

메인보드를 고정하는 나사를 제거하세요. (2.5mm 육각 나사 6개)

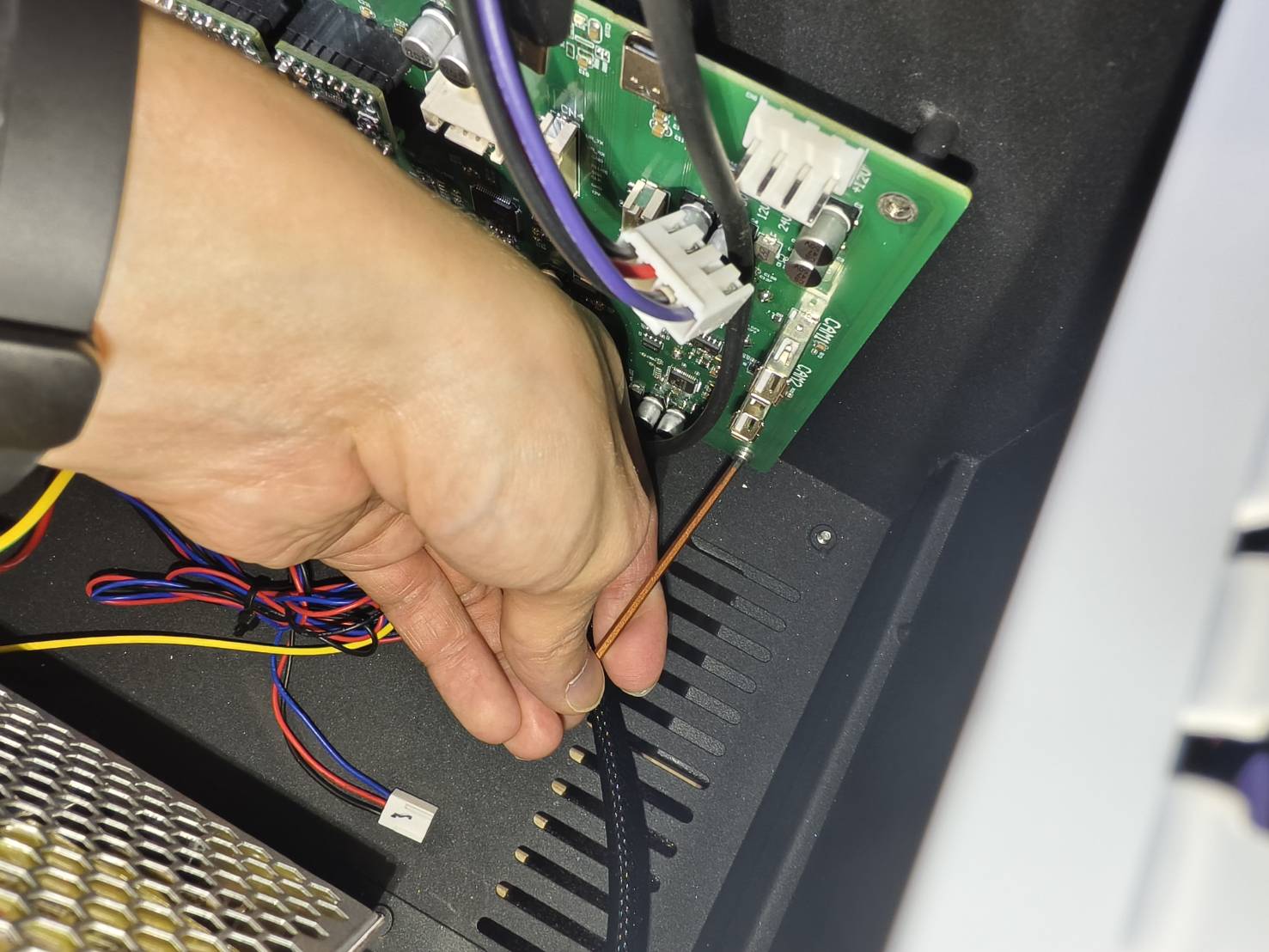

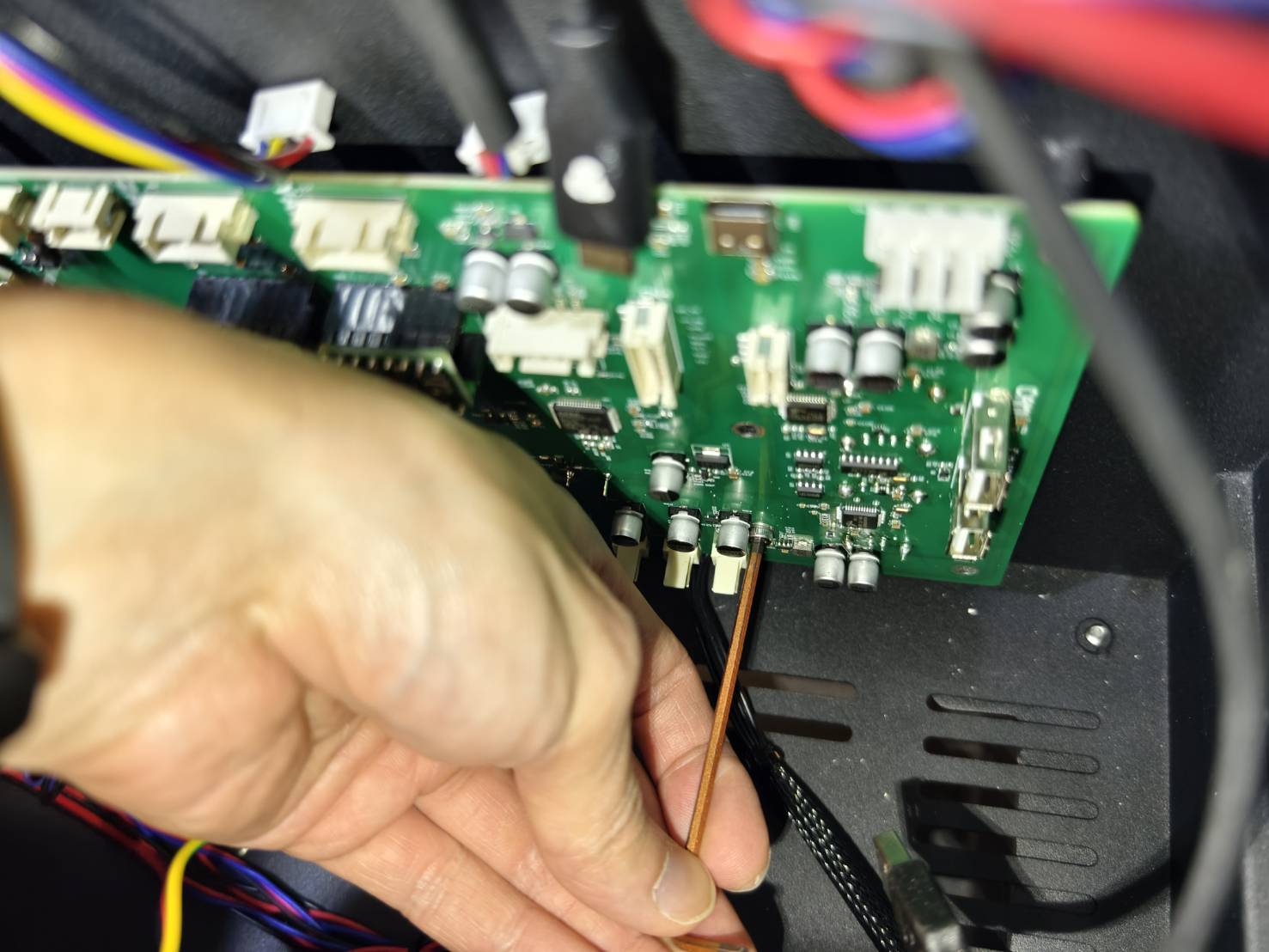

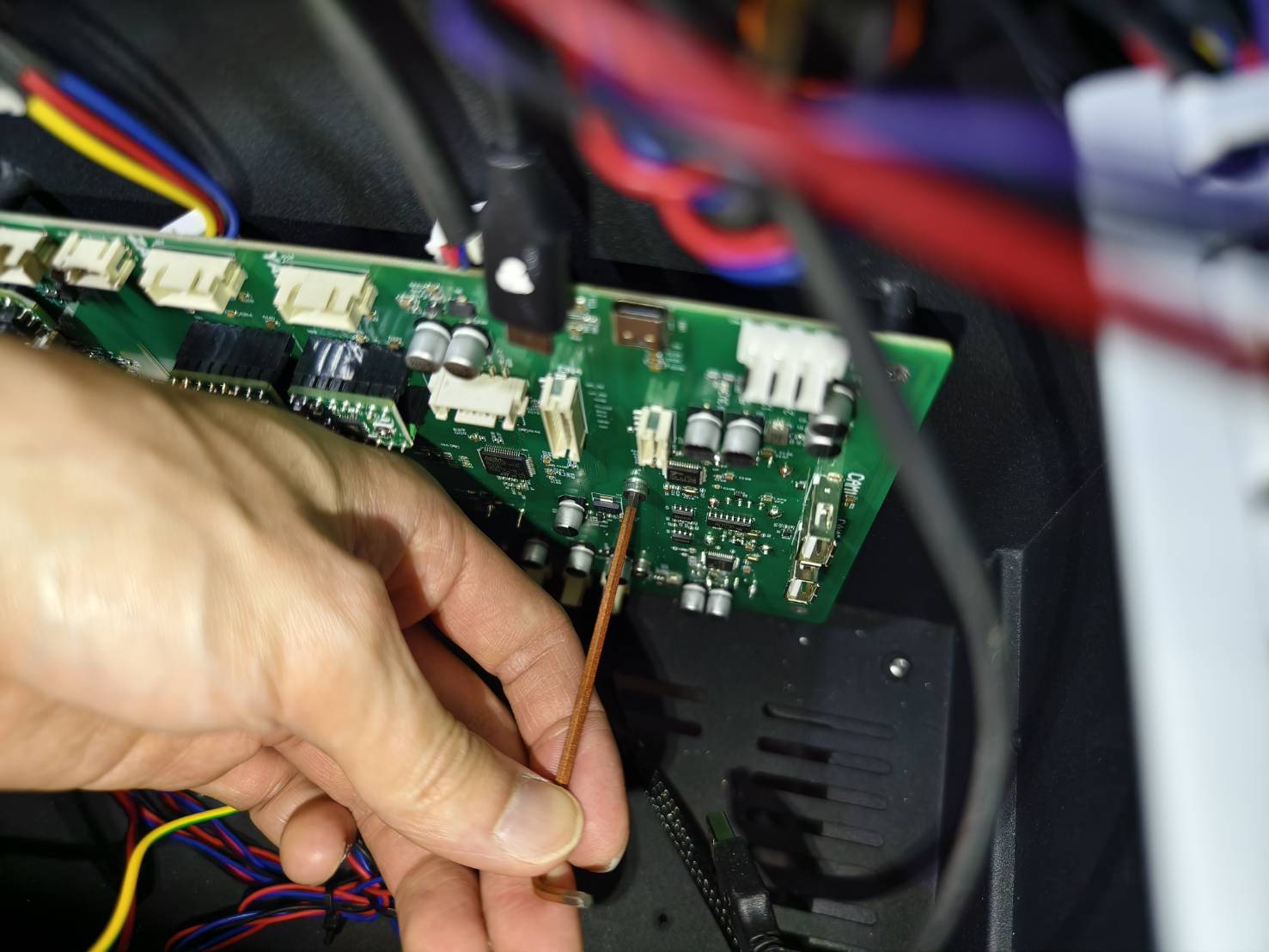

이제 메인보드를 기기에서 완전히 분리할 수 있습니다.

• 좌측 상단



• 좌측 하단



• 우측 상단



• 우측 하단

• 중앙 상단


• 중앙 하단



• 이제 메인보드를 기기에서 분리할 수 있습니다.


8단계

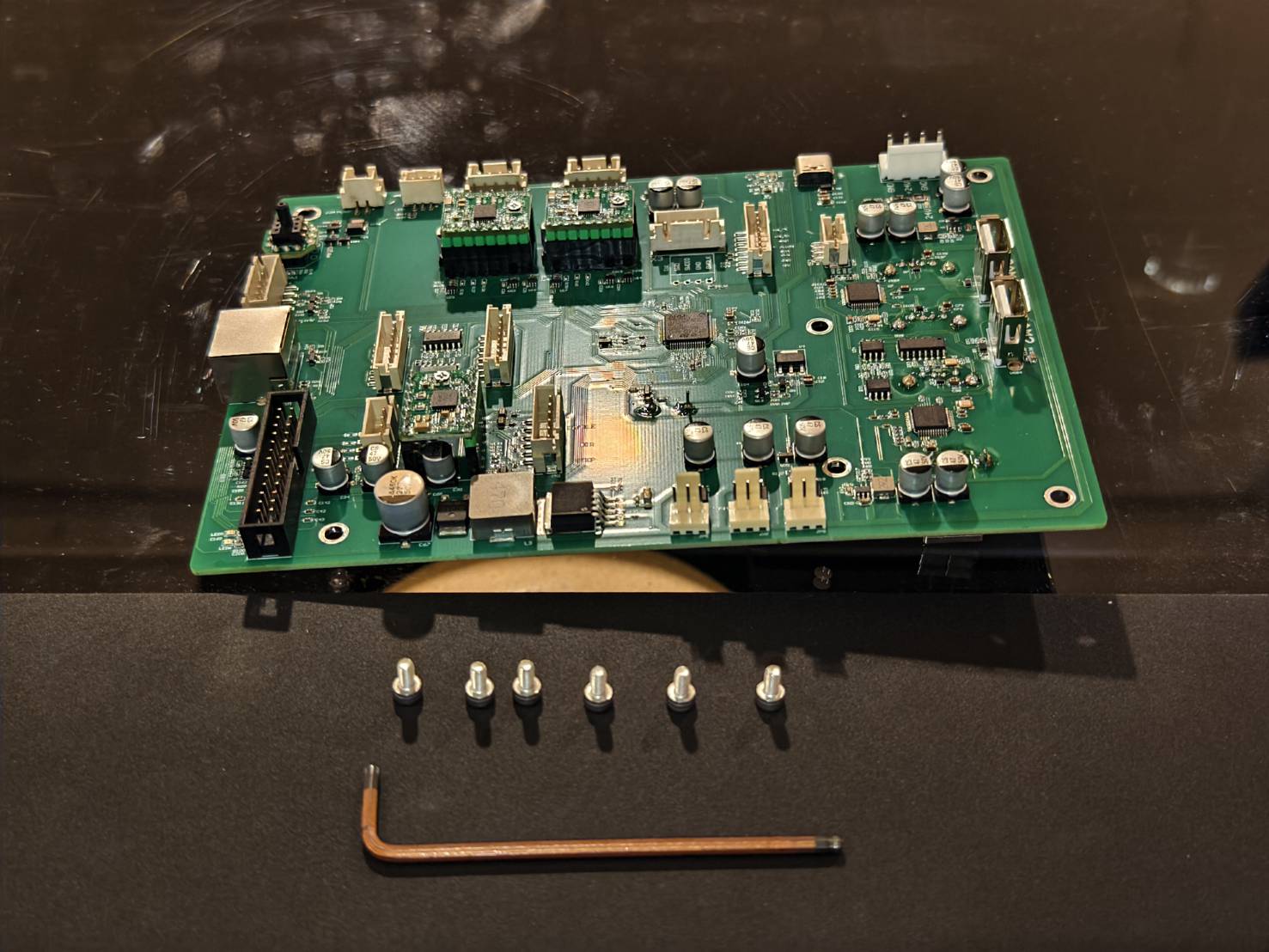

2.5mm 육각 나사를 사용하여 새 메인보드를 설치하세요.
설치 시 Z축과 Y축 모터 소켓이 상단에 위치하도록 주의하세요.

Step 9

Z축 모터와 Y축 모터 케이블을 다시 연결하십시오.

• 메인보드에는 Z축 모터를 위한 표시가 있어, 새 메인보드에 Z축 케이블을 어디에 연결할지 확인할 수 있습니다.



• 메인보드에는 Y축 모터를 위한 표시가 있어, 새 메인보드에 Y축 케이블을 어디에 연결할지 확인할 수 있습니다.

1단계0

나머지 모든 케이블을 다시 연결하십시오.
(케이블 연결 위치를 잊은 경우, 최신 구성은 도면 을 참조하세요. 메인보드 버전이 다를 수 있으므로 아래 사진을 사용하지 마세요.)

1단계1

에어 튜브가 단단하고 안전하게 연결되었는지 확인하십시오.

1단계2

측면 커버를 닫고 나사를 조이십시오.
