Beambox II - 에어 펌프 교체

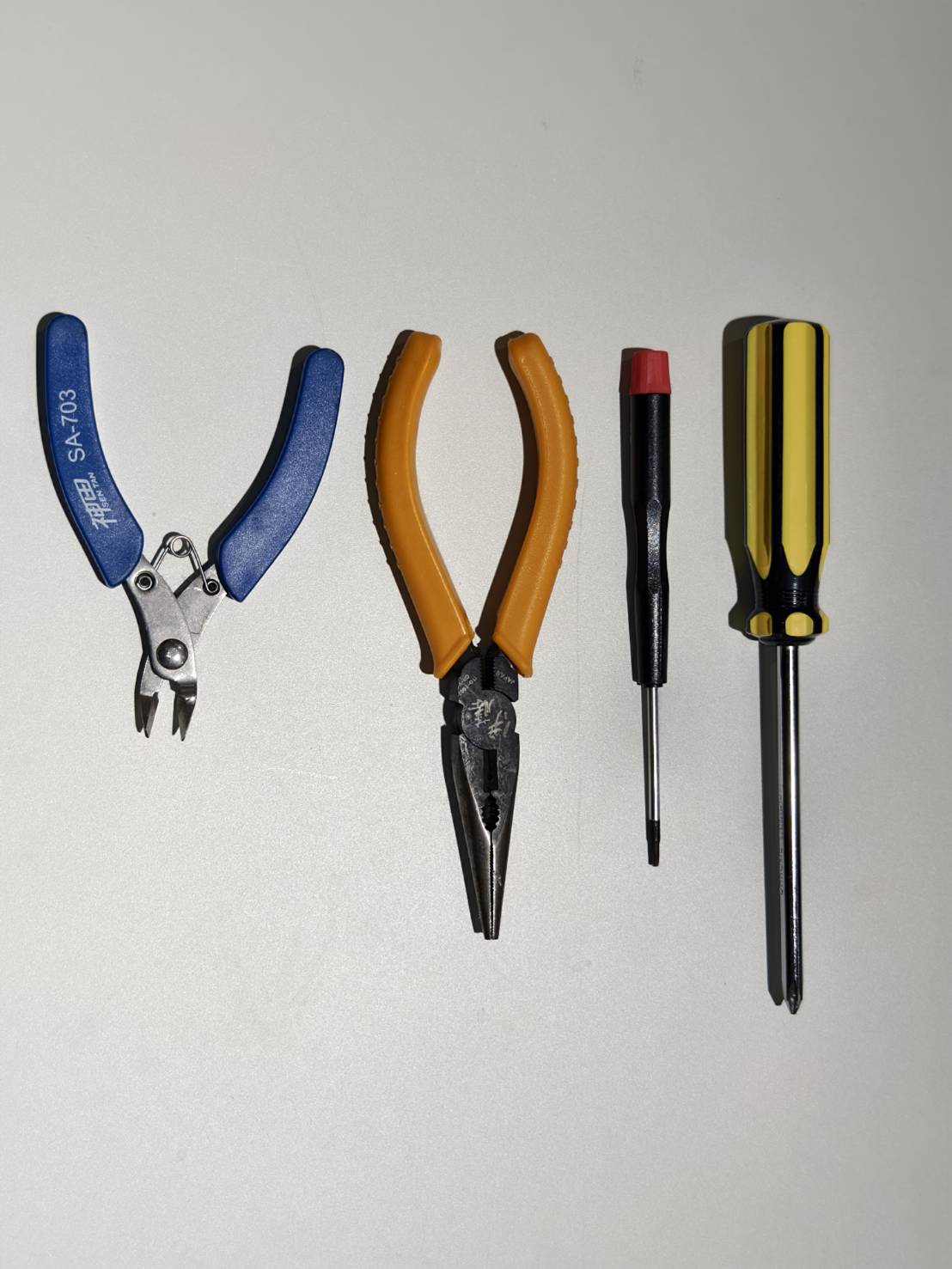

필요한 도구

1단계

기기의 전원을 끄고 전원 코드를 분리하십시오.

2단계

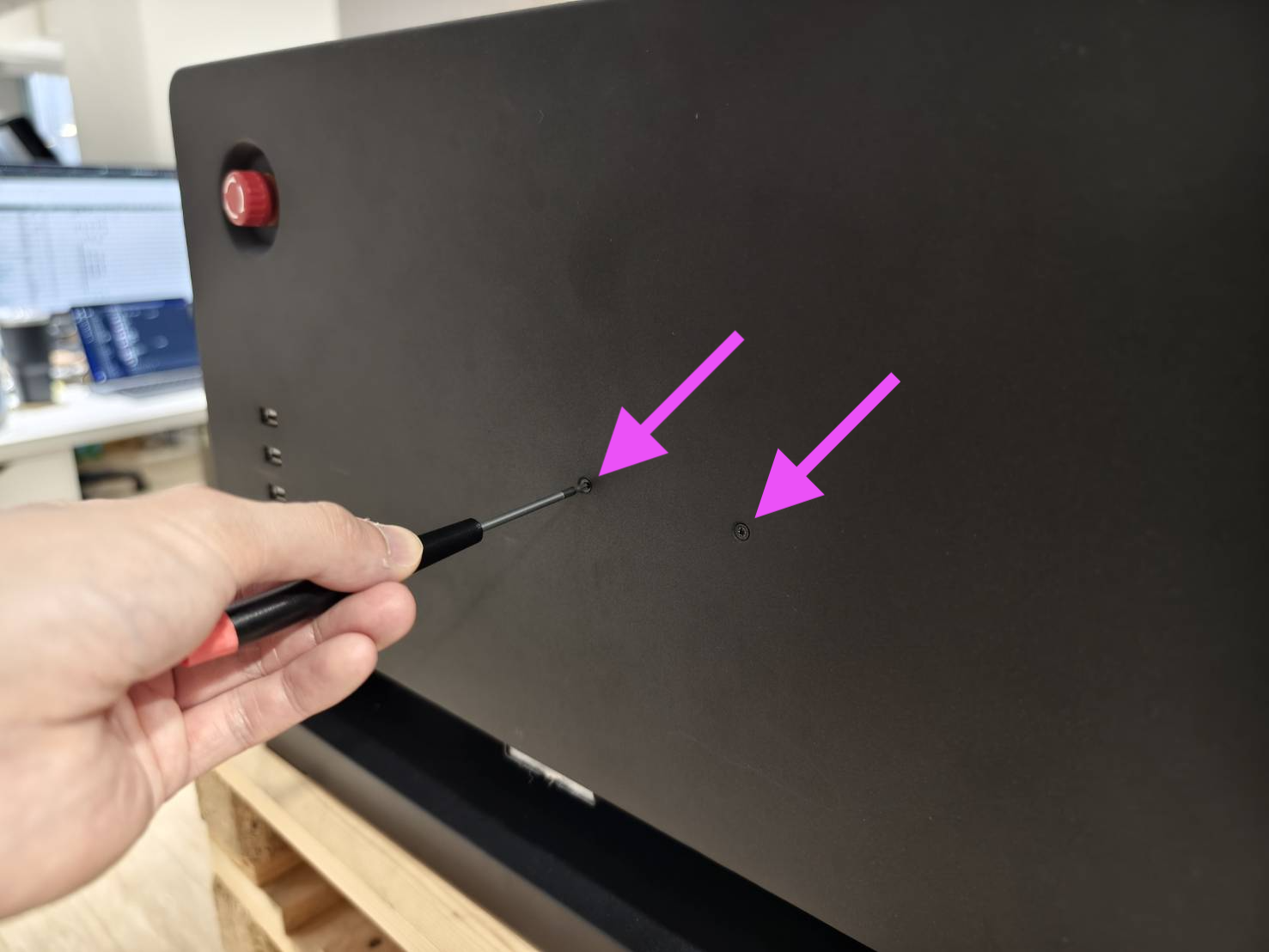

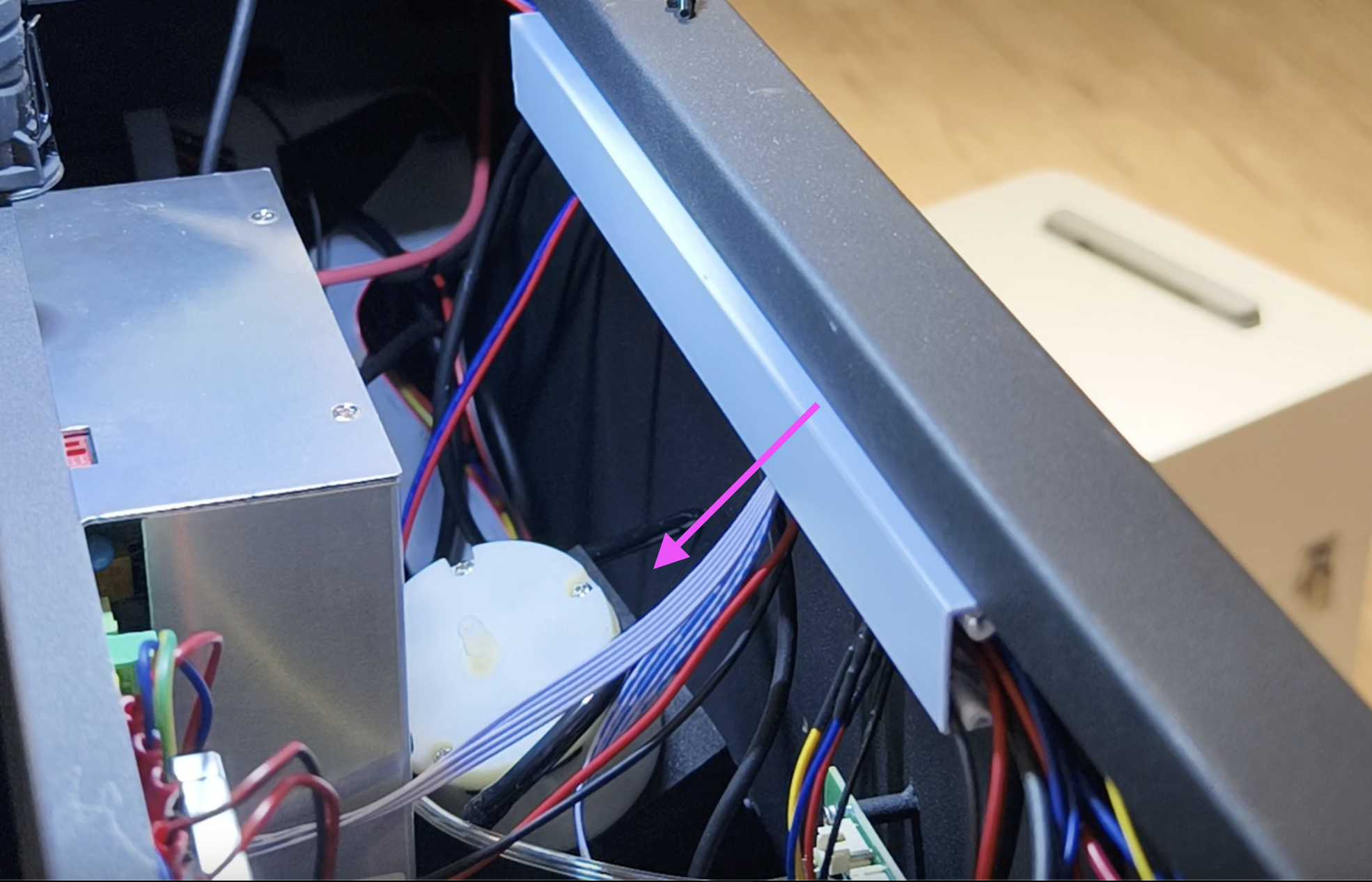

측면 커버를 열어 기기 내부를 확인하십시오.

• 십자 드라이버를 사용하여 커버를 여십시오.



3단계

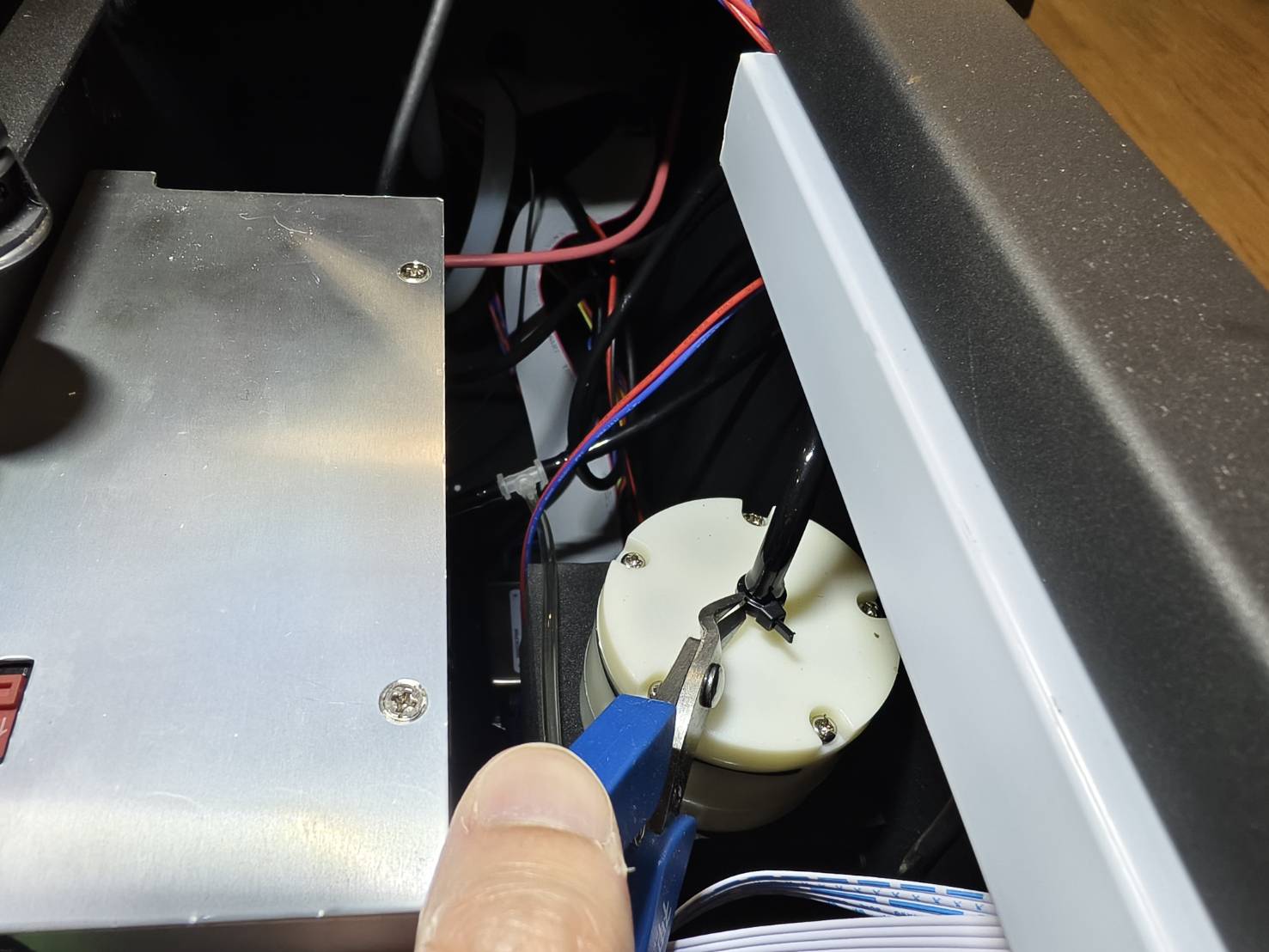

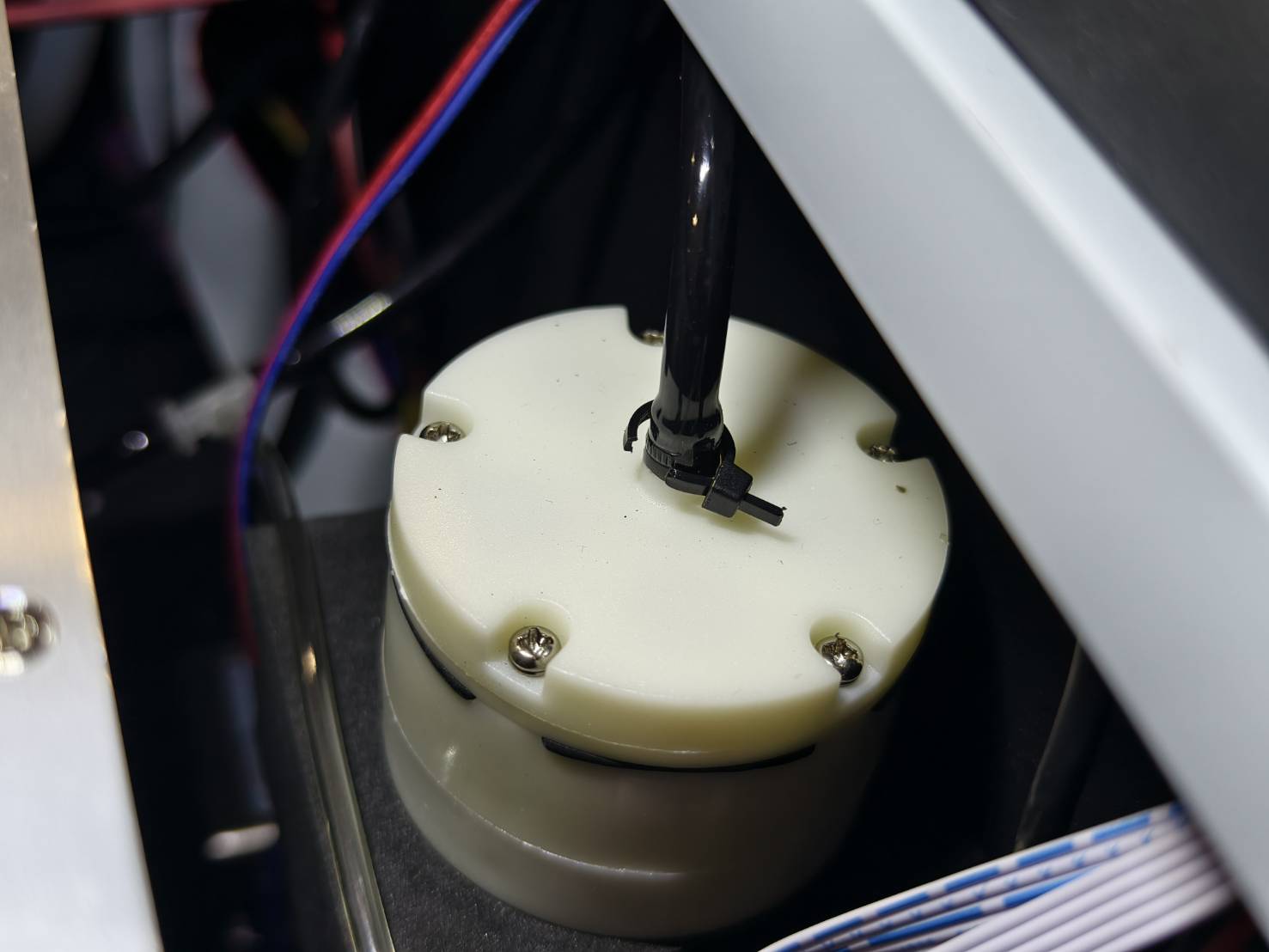

에어 펌프에 케이블 타이가 있다면 절단하여 제거하십시오.

4단계

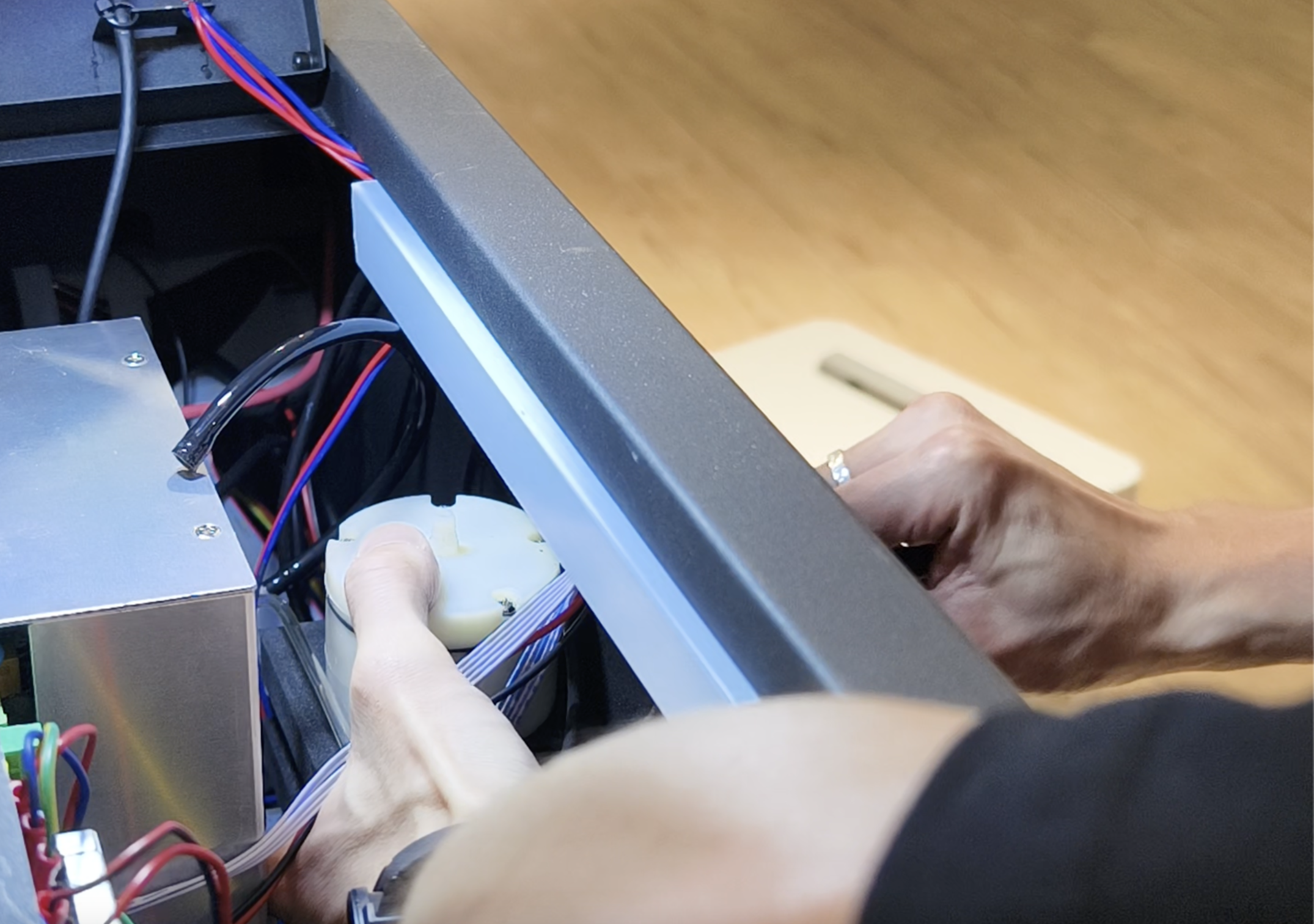

플라이어를 사용하여 에어 펌프의 공기 호스를 분리하십시오.

5단계

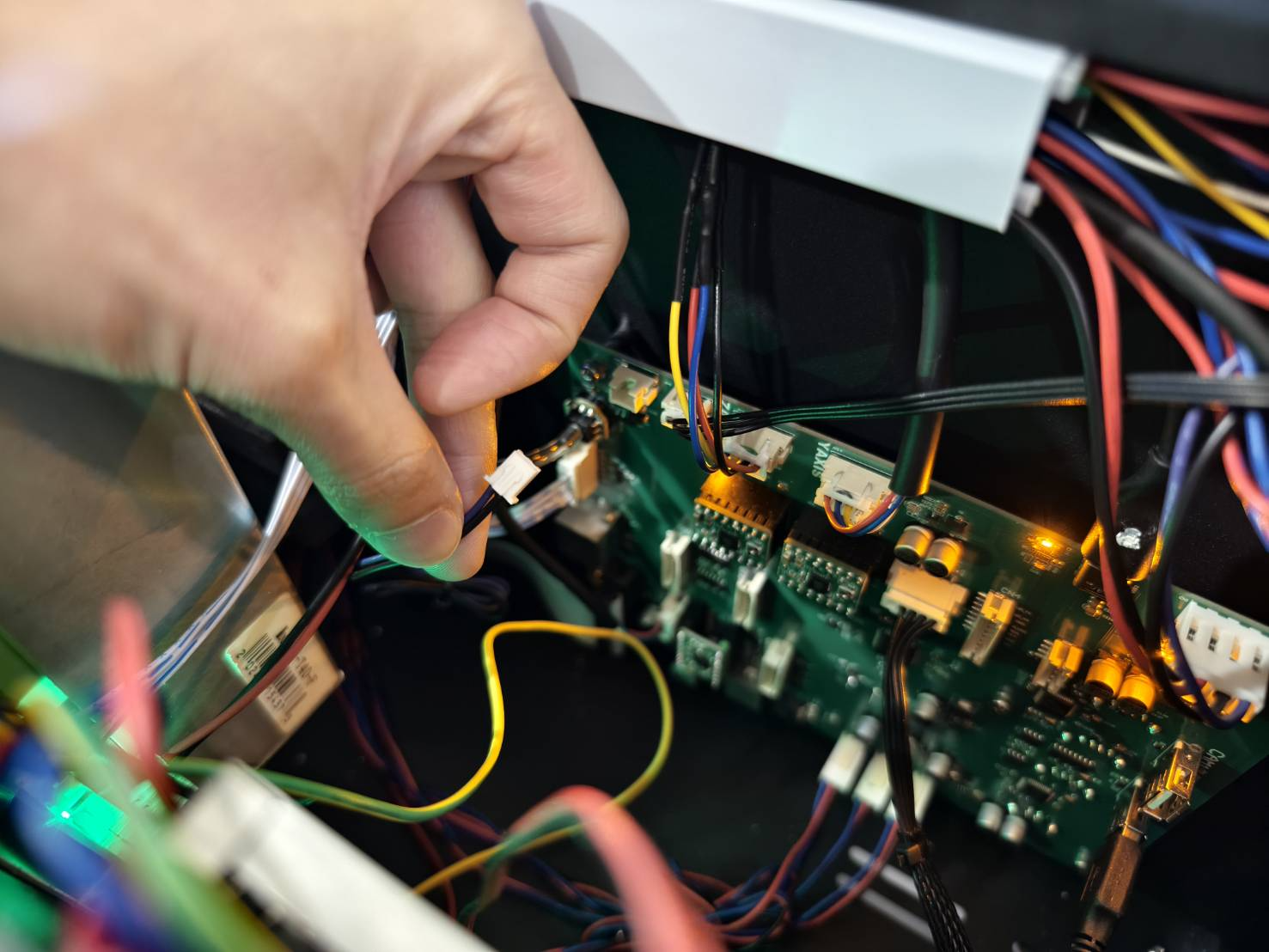

메인보드에서 에어 펌프의 전원 케이블을 분리하십시오.
(메인보드가 아래 사진과 다를 경우 도면 을 참조하여 올바른 케이블 위치를 확인하십시오.)

6단계

• 이 육각 나사를 풉니다. 나사를 풀 때는 에어 펌프를 잡고 있어야 합니다.



• 브래킷이 달린 에어 펌프를 금속판에서 분리할 수 있지만, 하단에 연결된 다른 에어 호스가 있어 완전히 제거할 수는 없습니다.
  에어 펌프를 잠시 옆으로 치워두세요.


7단계

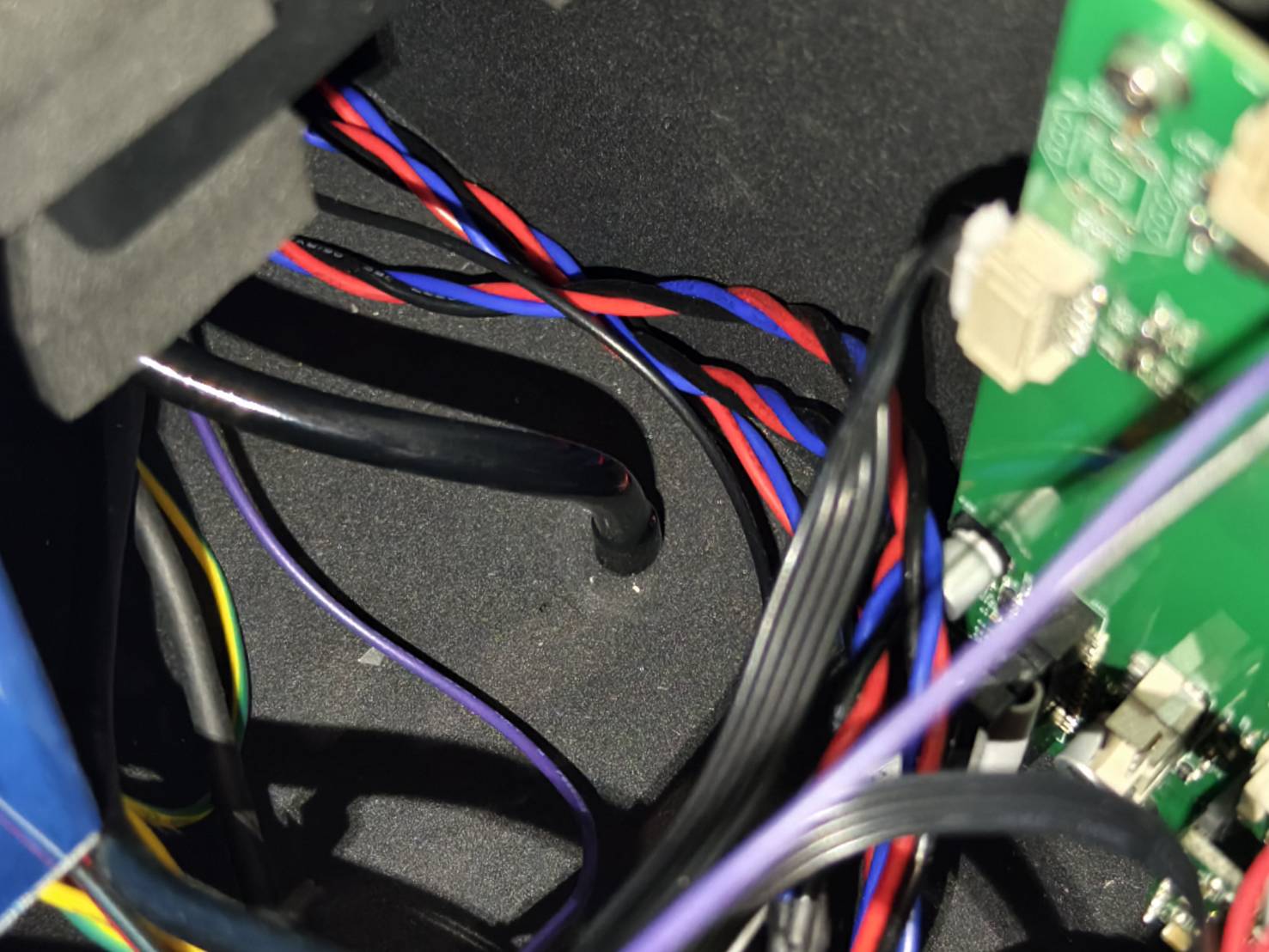

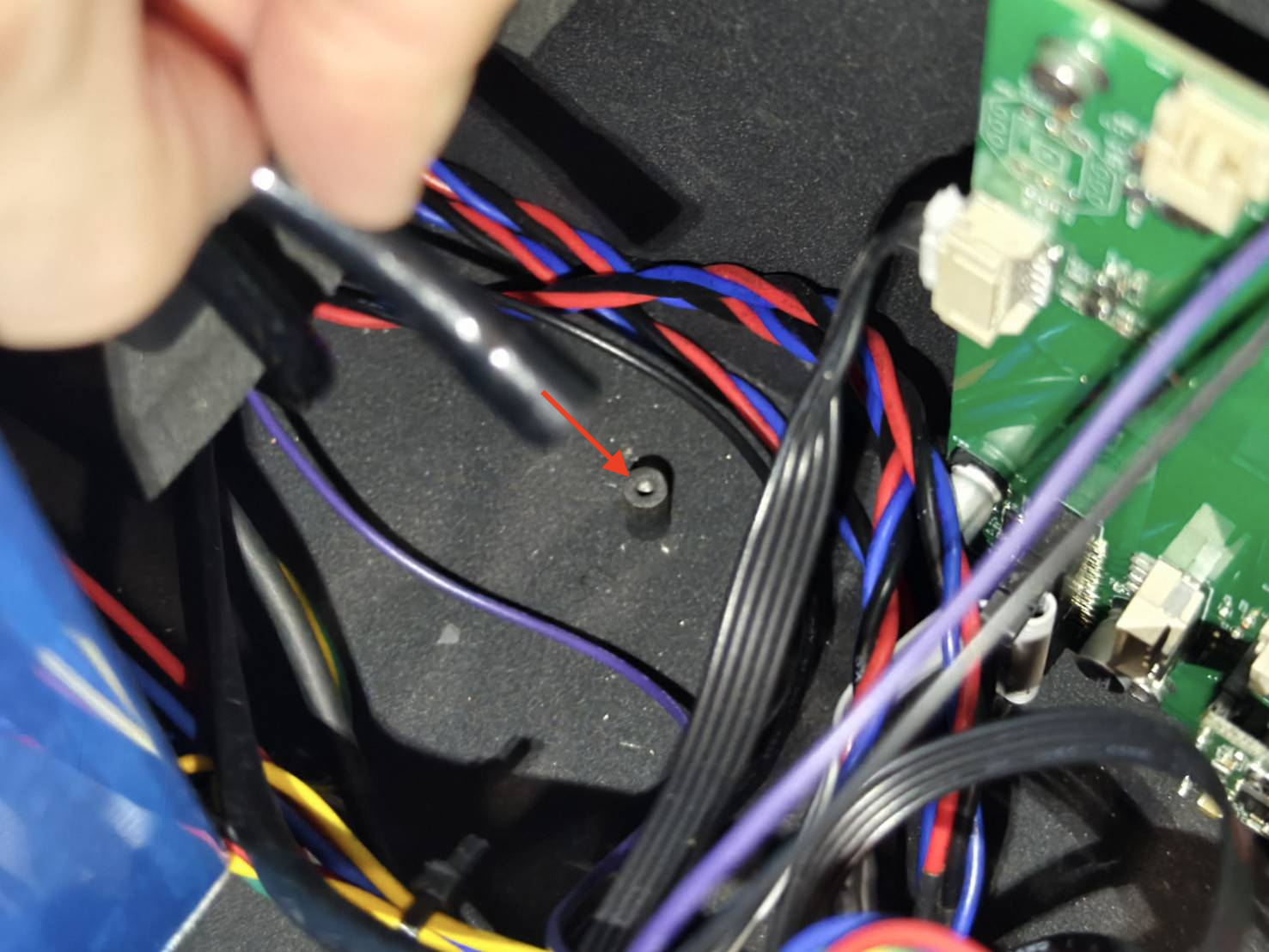

• 하단에 에어 호스 연결부가 있습니다.
  플라이어를 사용하여 이를 분리하세요.

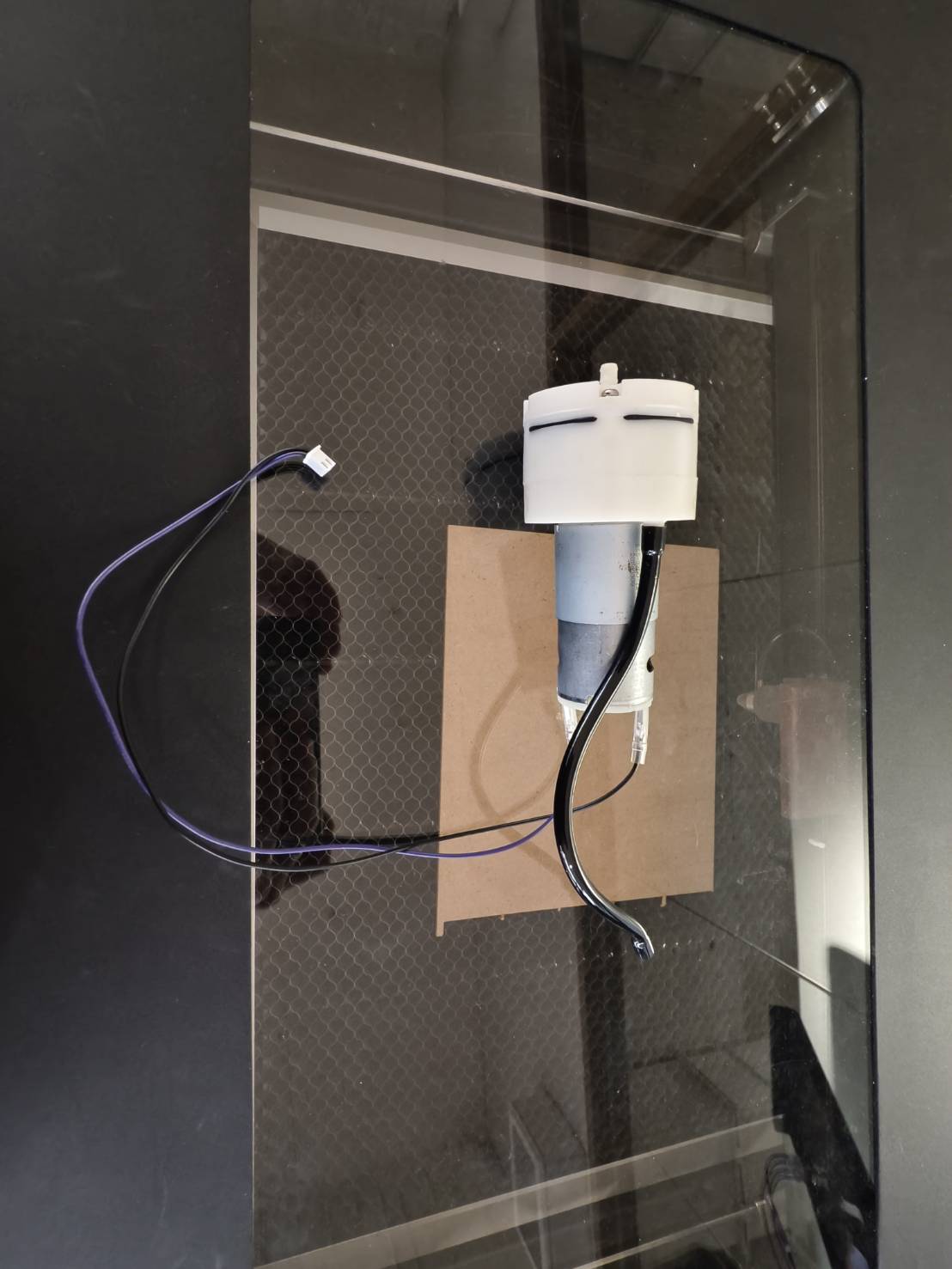

• 이제 에어 펌프를 기기에서 완전히 제거할 수 있습니다.


8단계

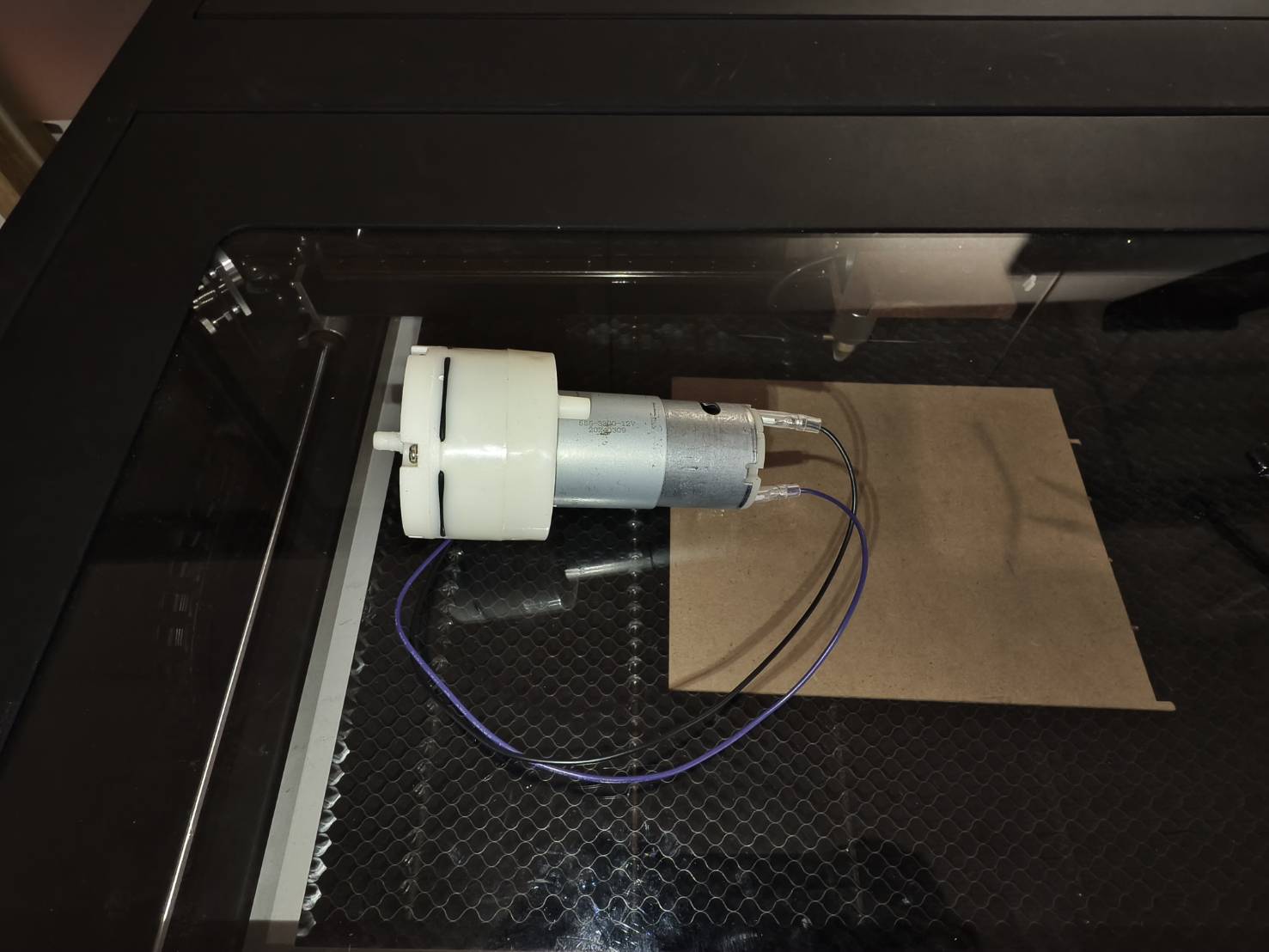

에어 펌프에서 에어 호스를 분리하세요.

9단계

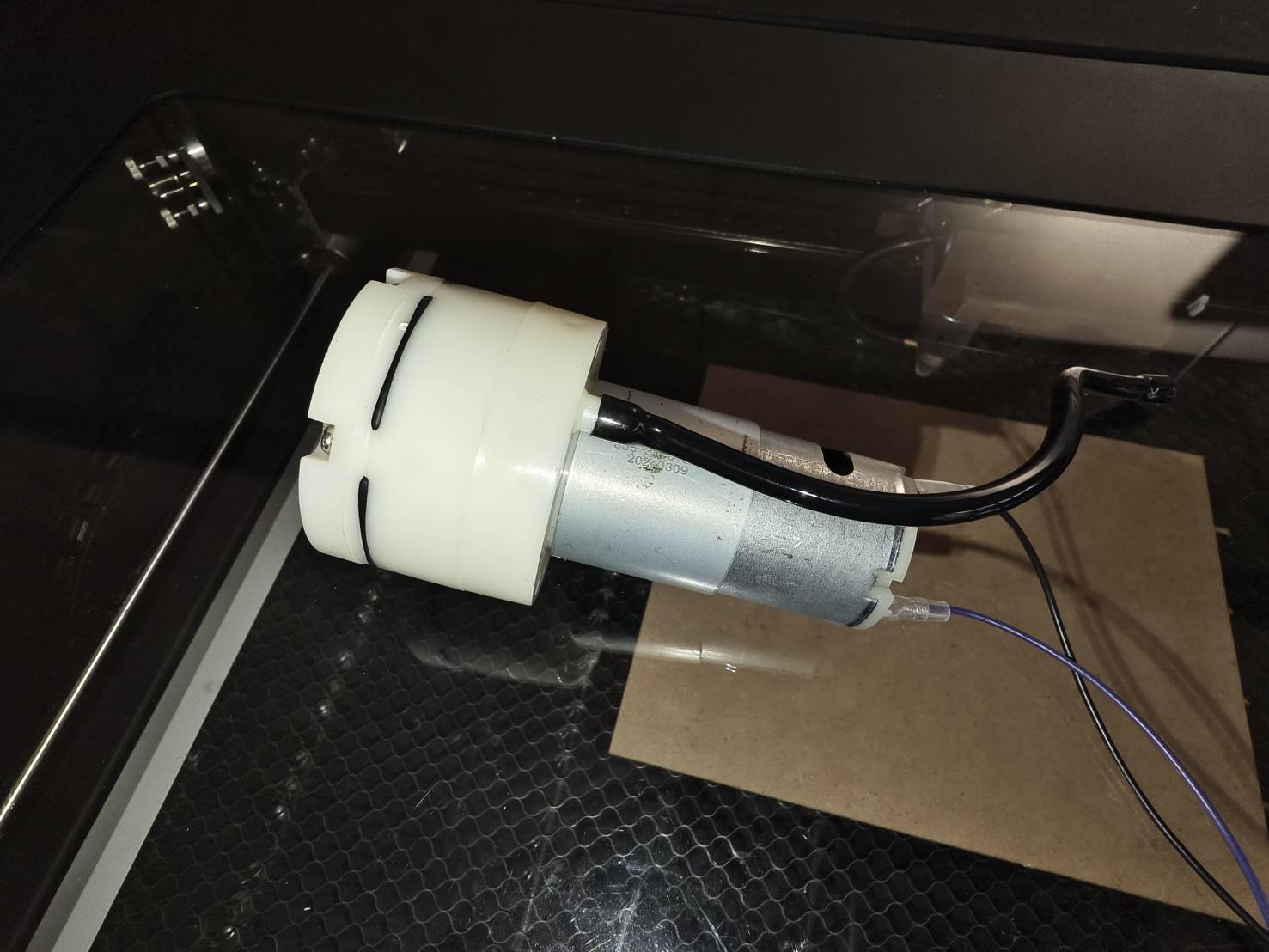

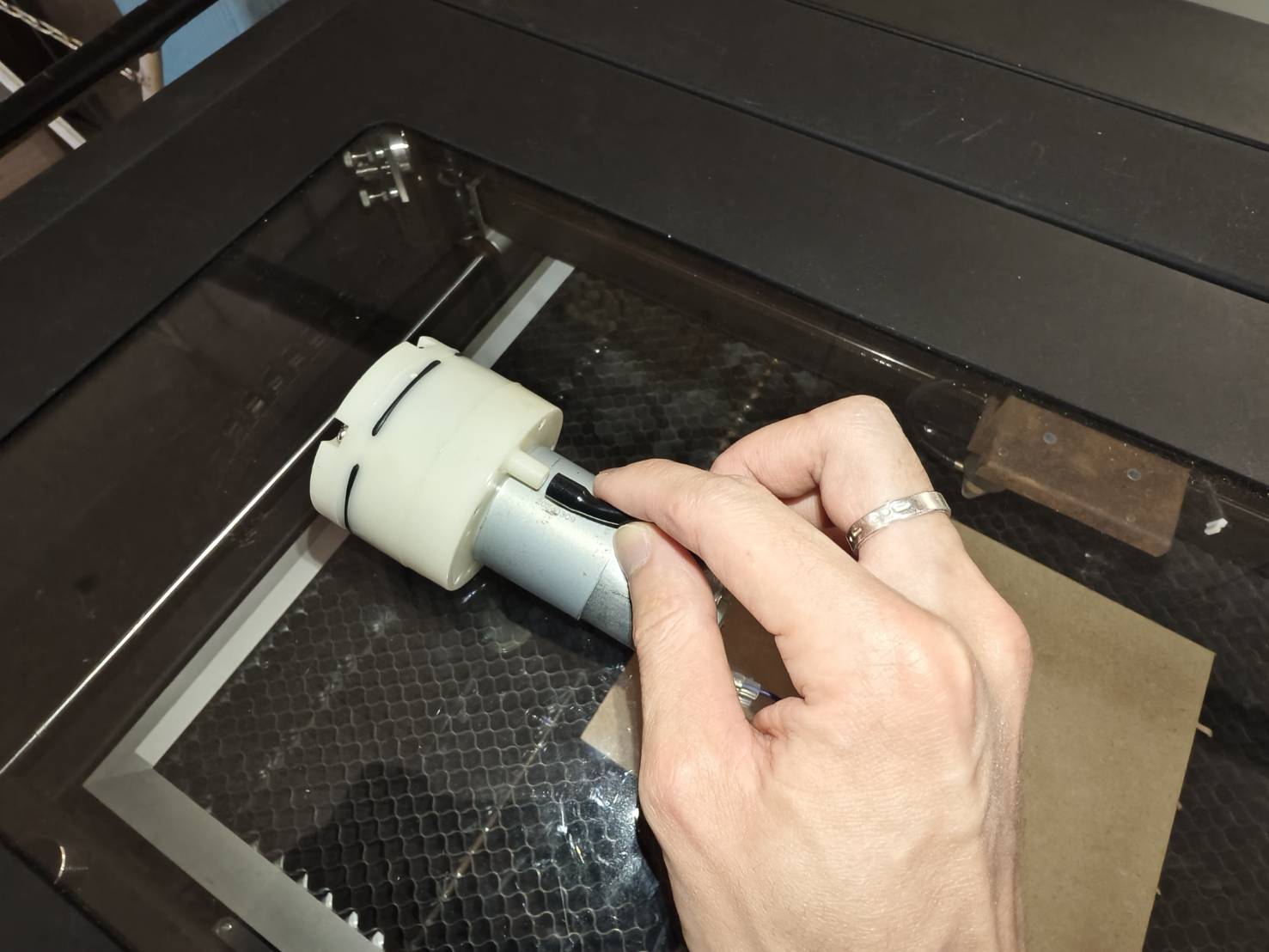

새 에어 펌프에 에어 호스를 연결하세요.

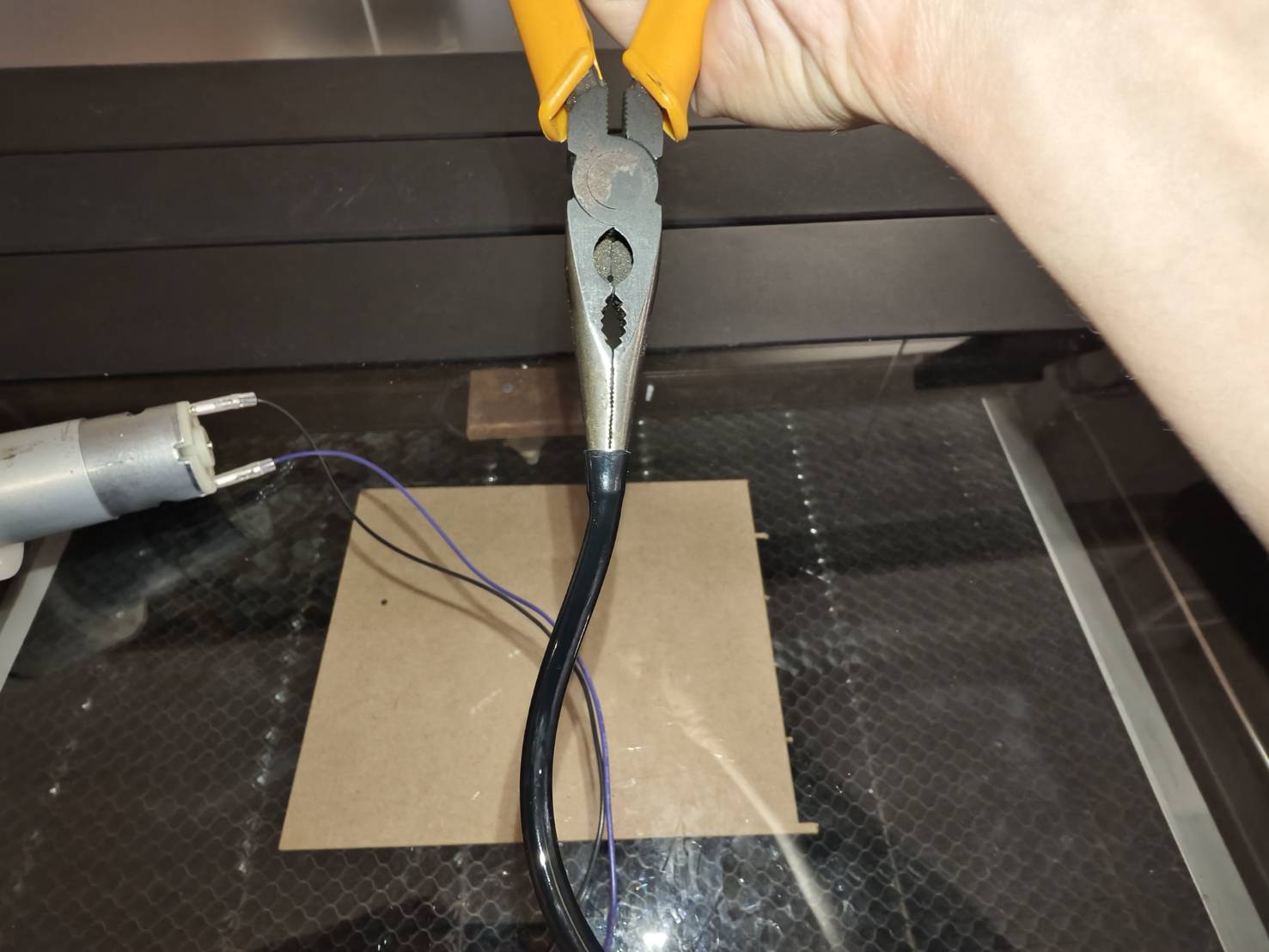

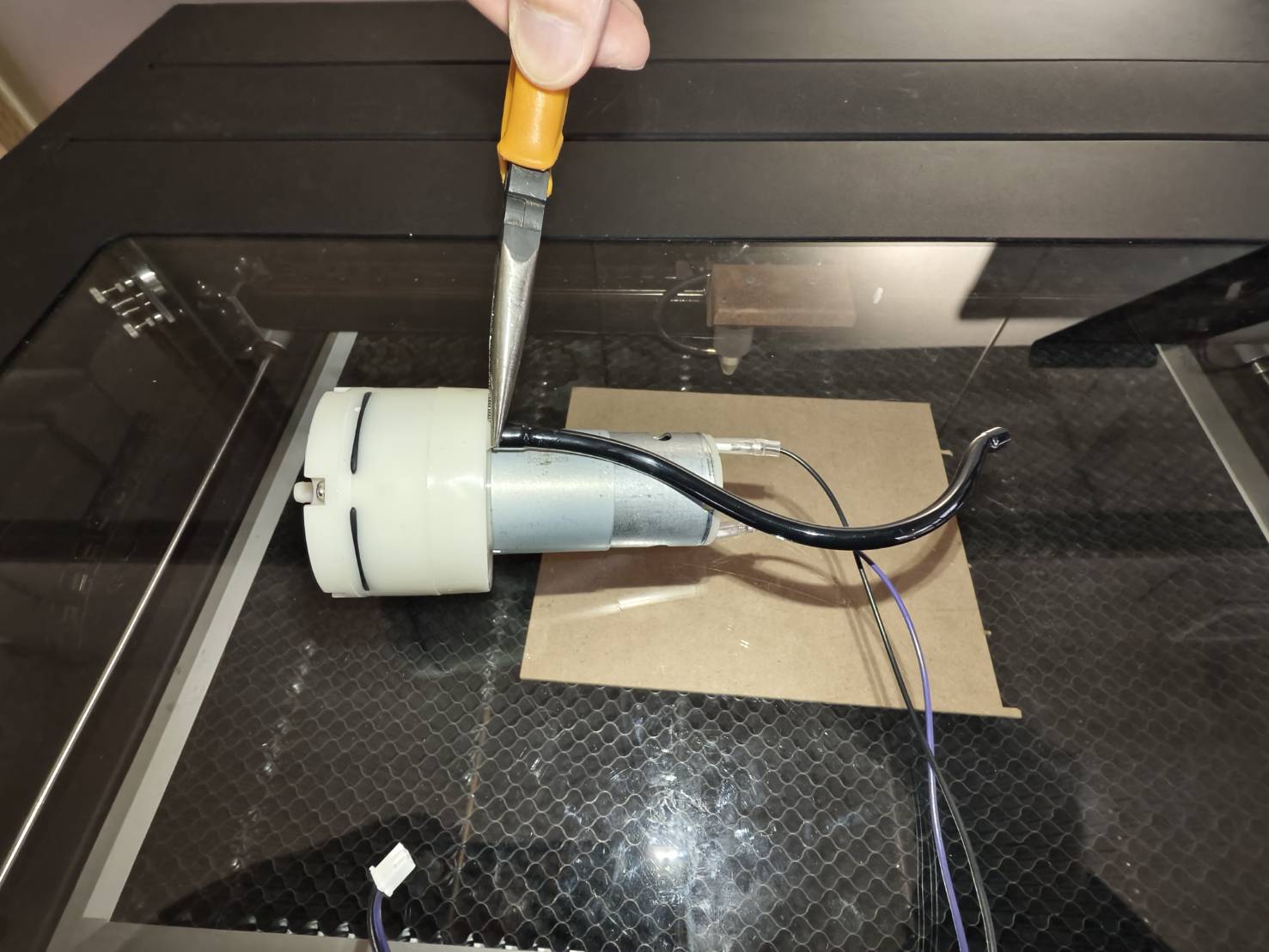

연결이 어려운 경우, 플라이어를 사용하여 에어 호스를 확장할 수 있습니다.

10단계

에어 펌프를 기기에 설치하고 기기 하단의 에어 호스를 연결하세요.

연결 시 에어 호스가 느슨하면 케이블 타이 사용을 권장합니다.

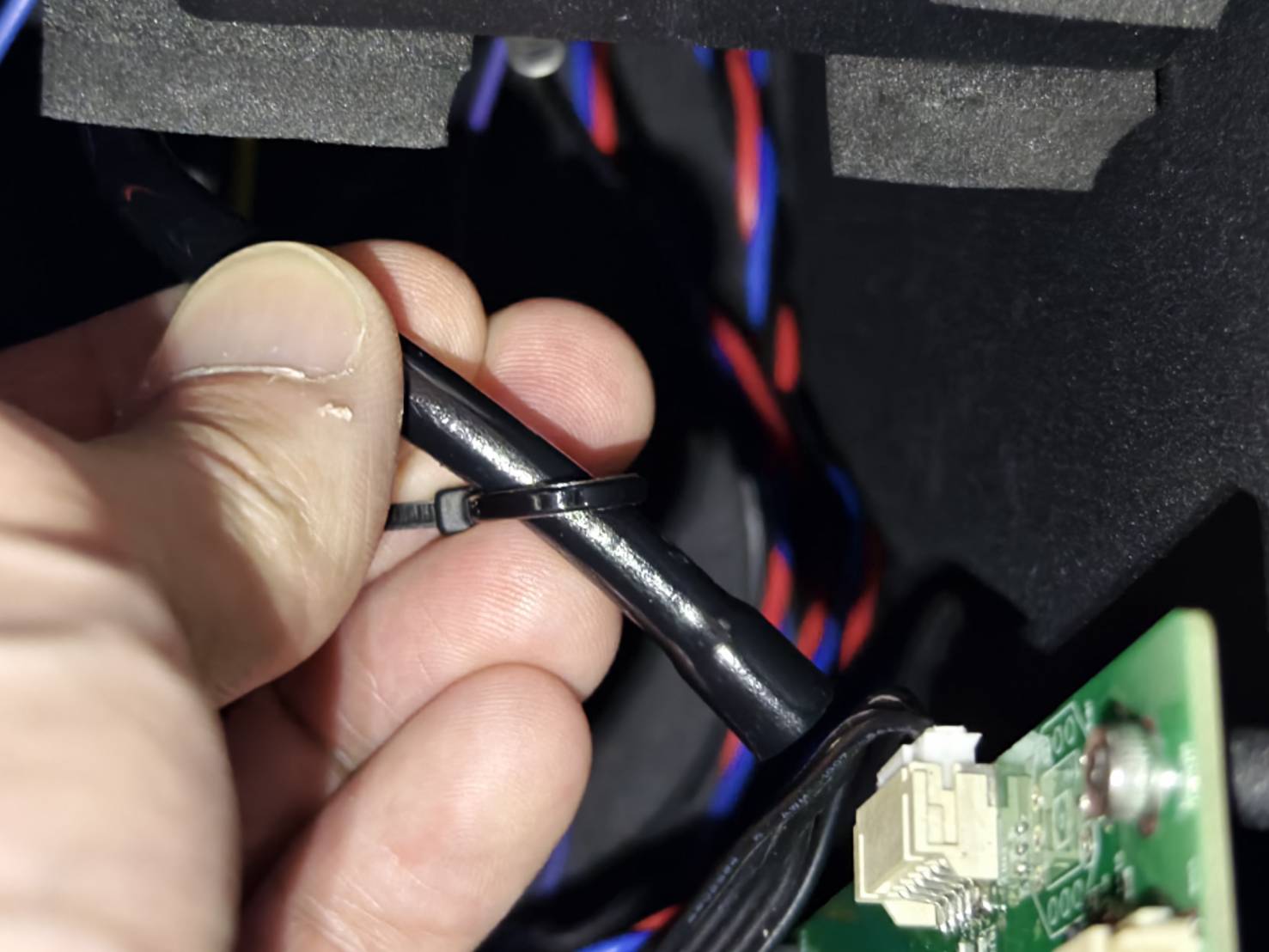

• 먼저 호스에 케이블 타이를 느슨하게 걸어둡니다.

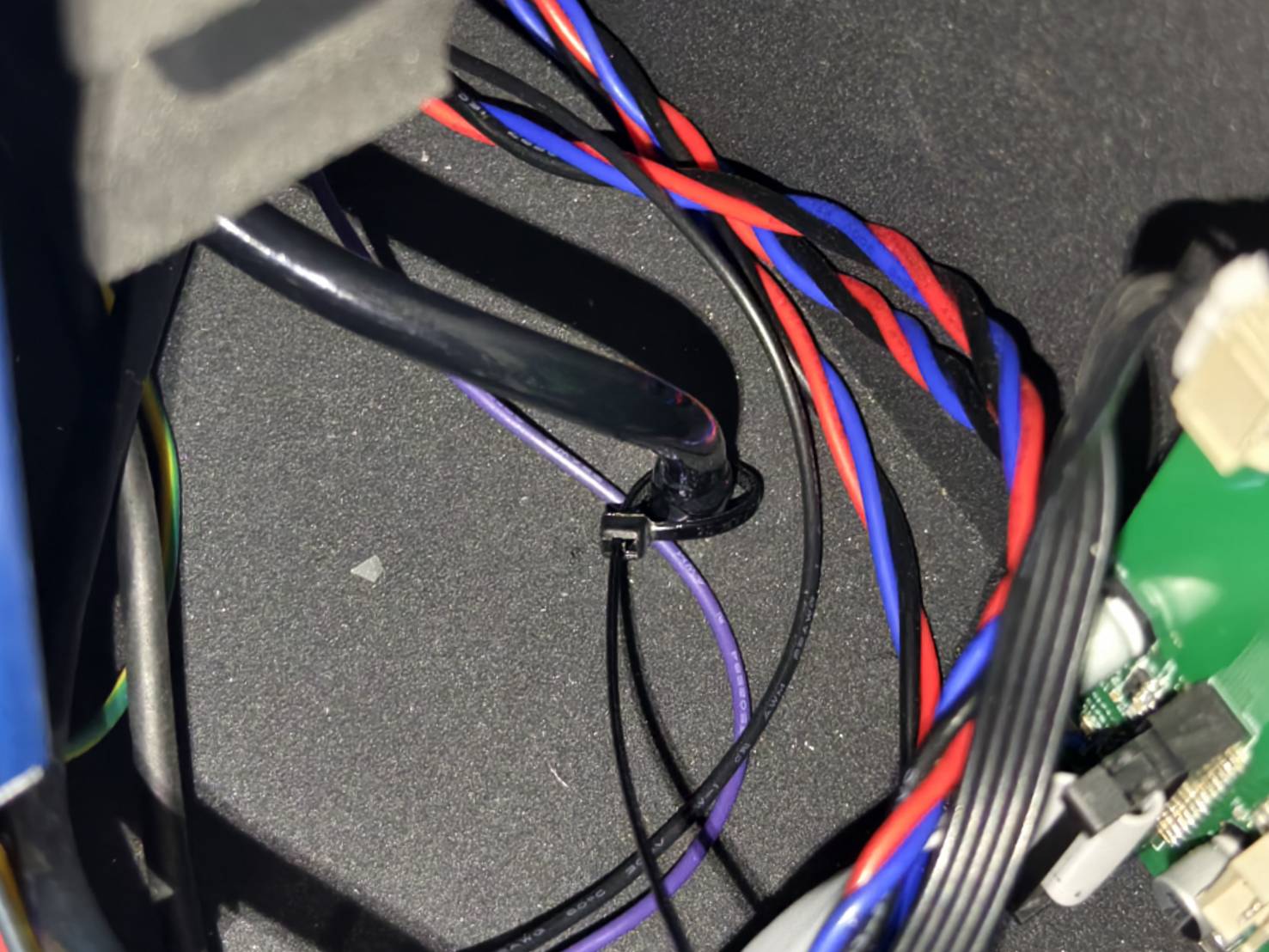

• 케이블 타이와 함께 에어 호스를 하단에 연결하세요.

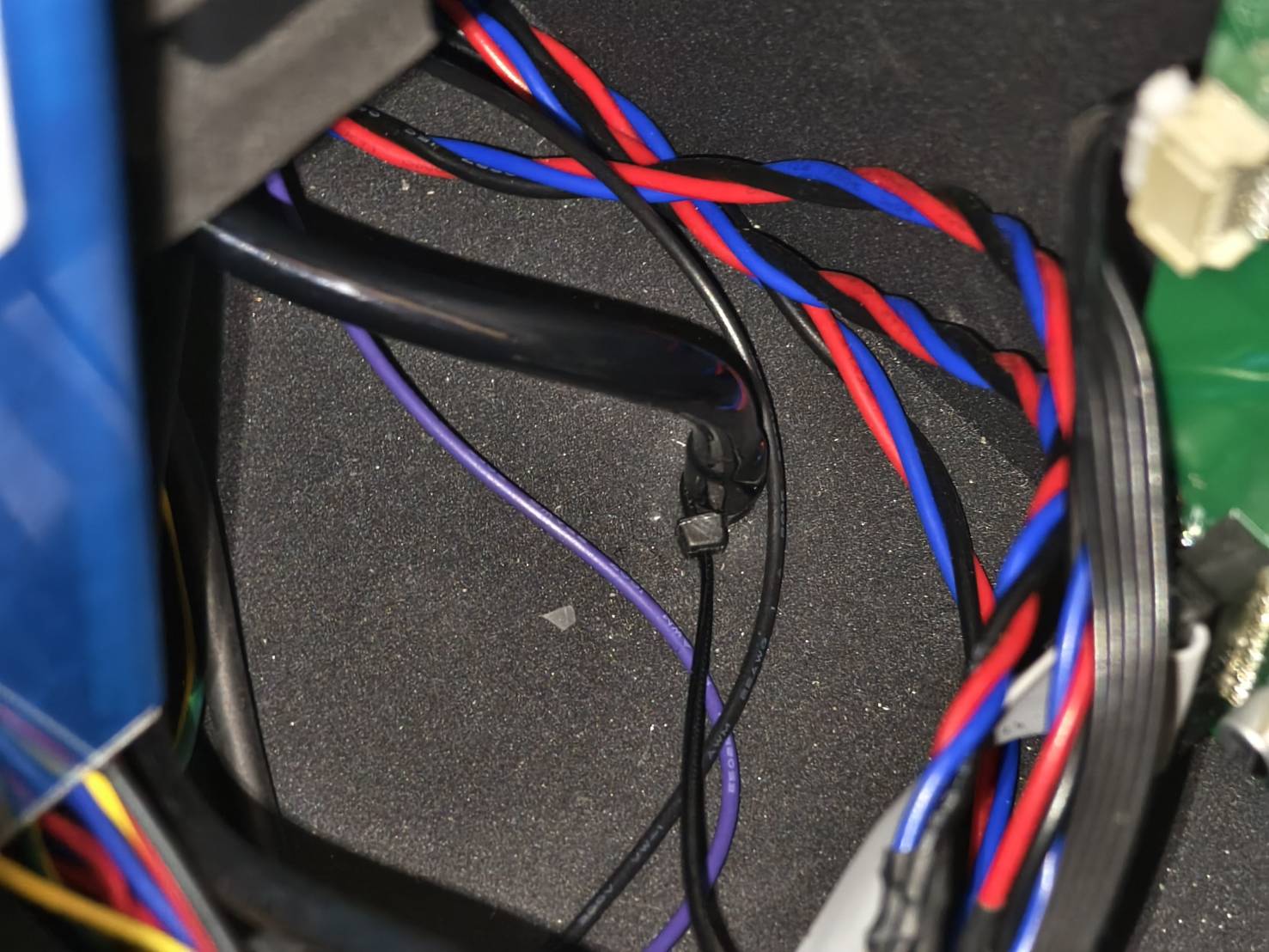

• 케이블 타이를 당겨 단단히 조이세요.



• 남은 부분을 잘라내세요.


11단계

나사를 조여 에어 펌프를 기기에 장착하세요.

12단계

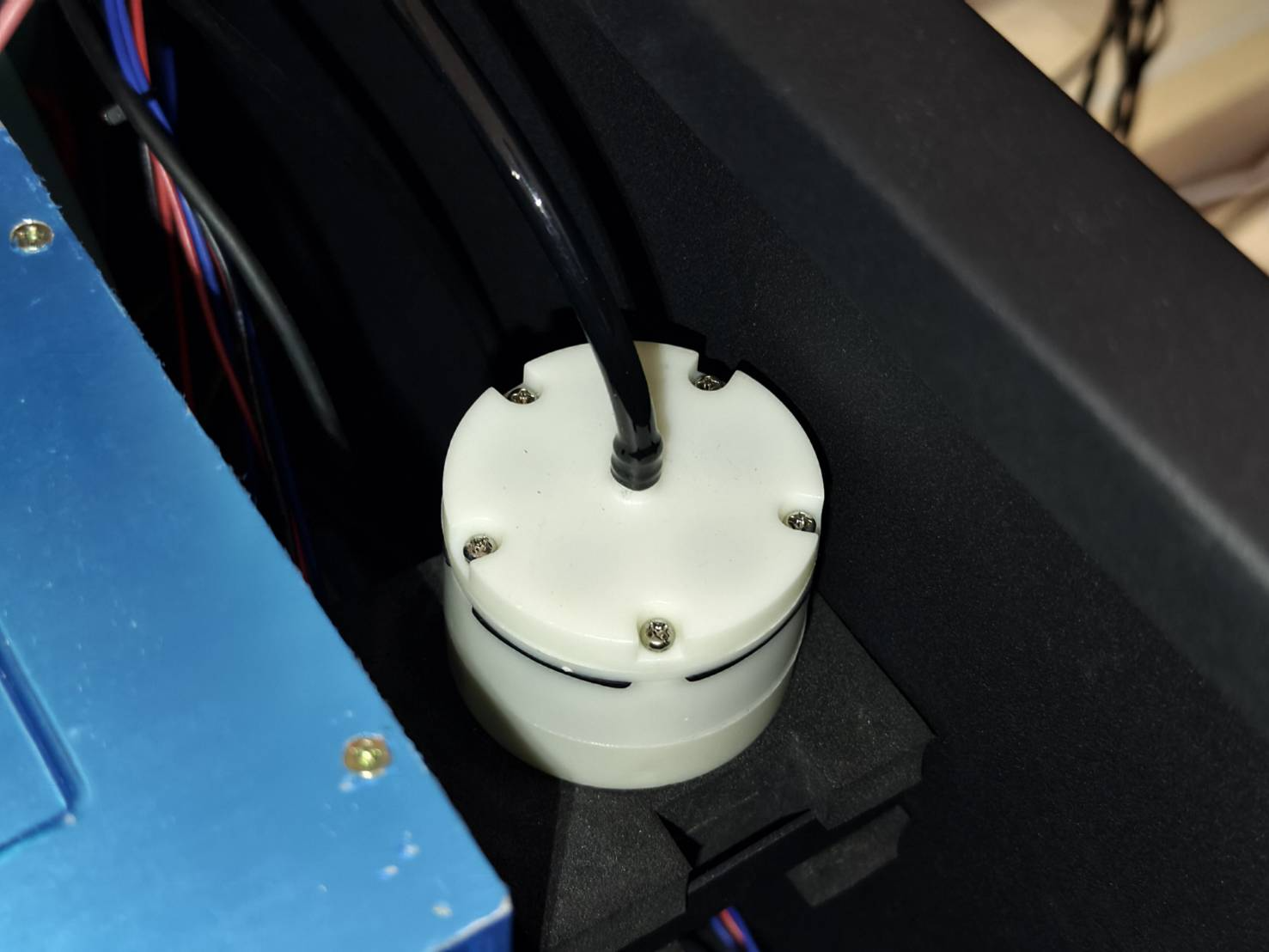

에어 호스를 에어 펌프 상단에 연결하세요.

13단계

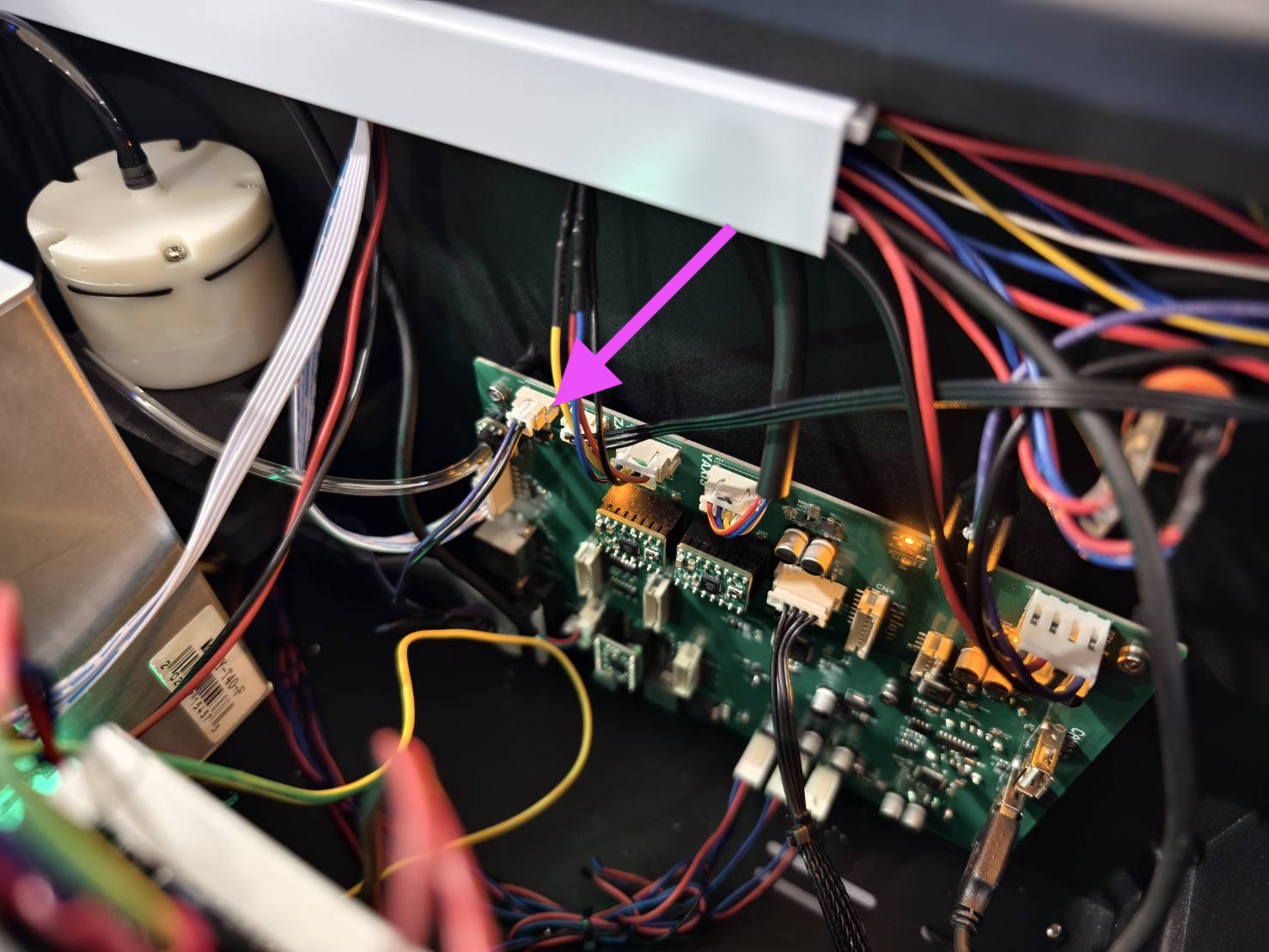

에어 펌프의 케이블을 메인보드에 연결하세요.
(메인보드가 아래 사진과 다를 경우 도면 을 참조하여 올바른 케이블 위치를 확인하십시오.)

14단계

측면 커버를 닫고 나사를 조이세요.

15단계

기기의 전원을 켜고 공기 흐름 속도 테스트를 실행하세요.
측정값이 정상 범위를 벗어난 경우, 문제 해결을 위해 관련 문서를 참조하세요.
#913 비정상 공기 흐름 감지
