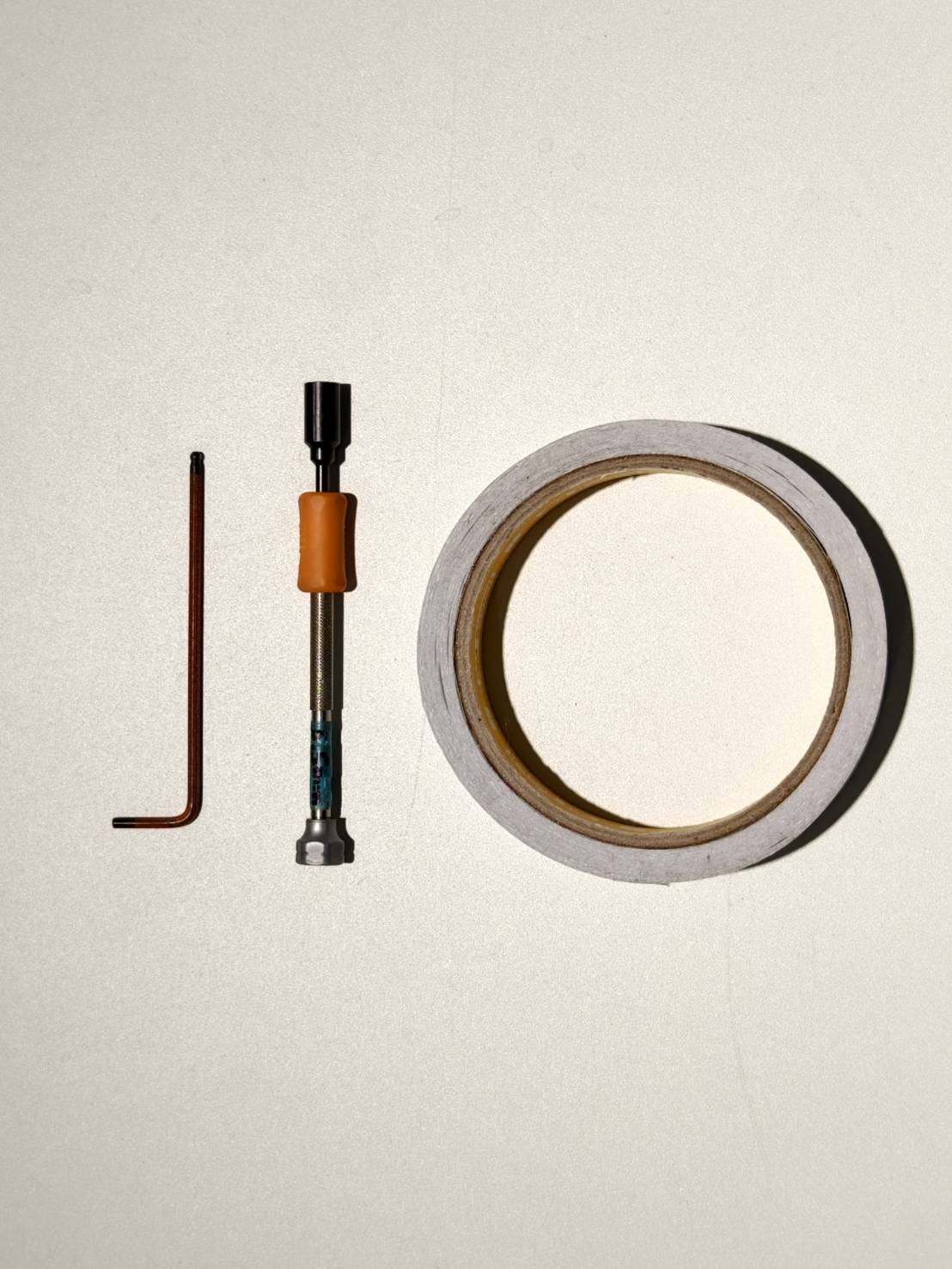

공구
| 1 |
2.5mm 육각 렌치 |
| 2 |
5.5mm 소켓 드라이버 |
| 3 |
양면 테이프 |
1단계
기기의 전원을 끄고 전원 코드를 분리하십시오.
2단계

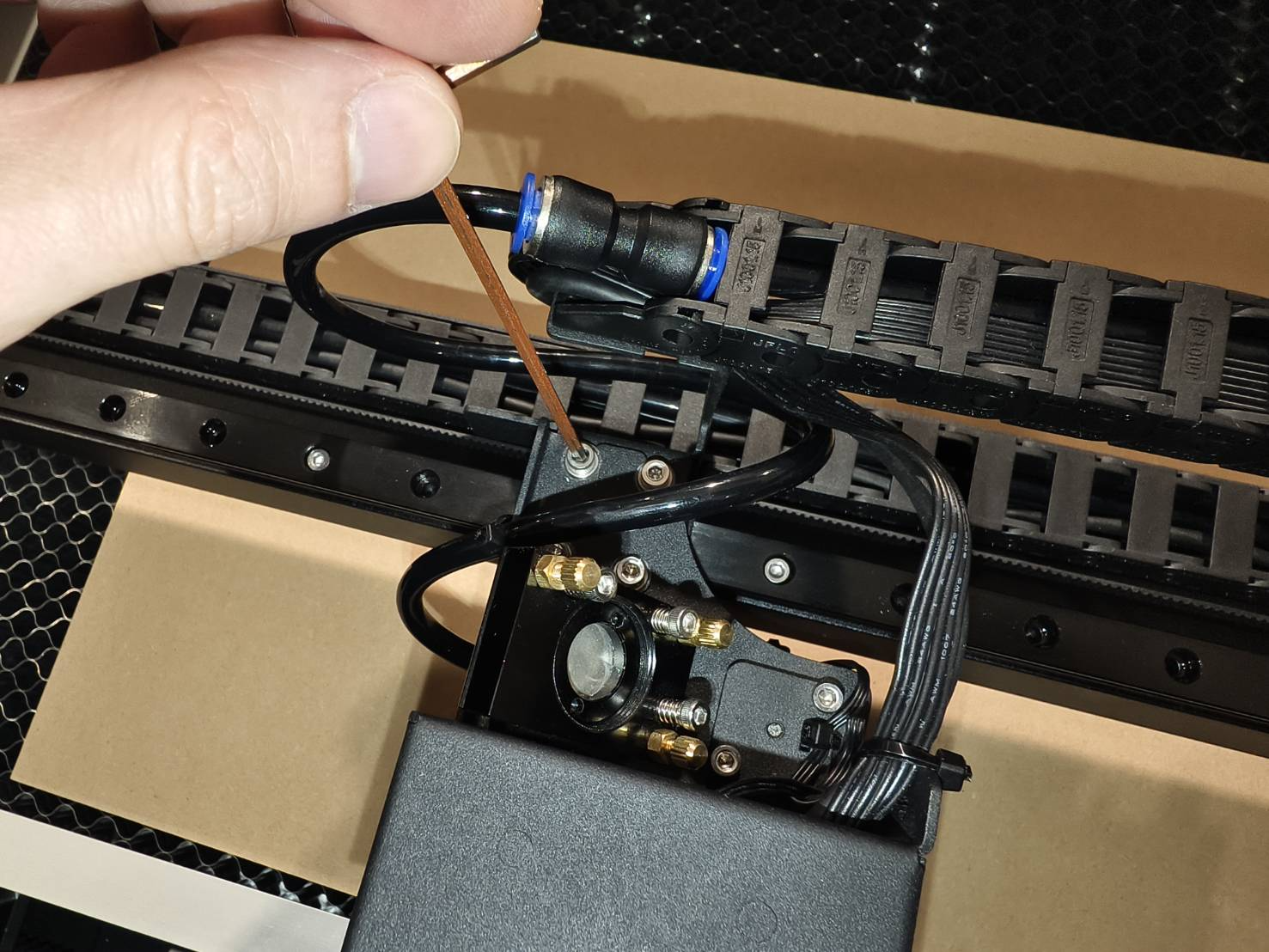

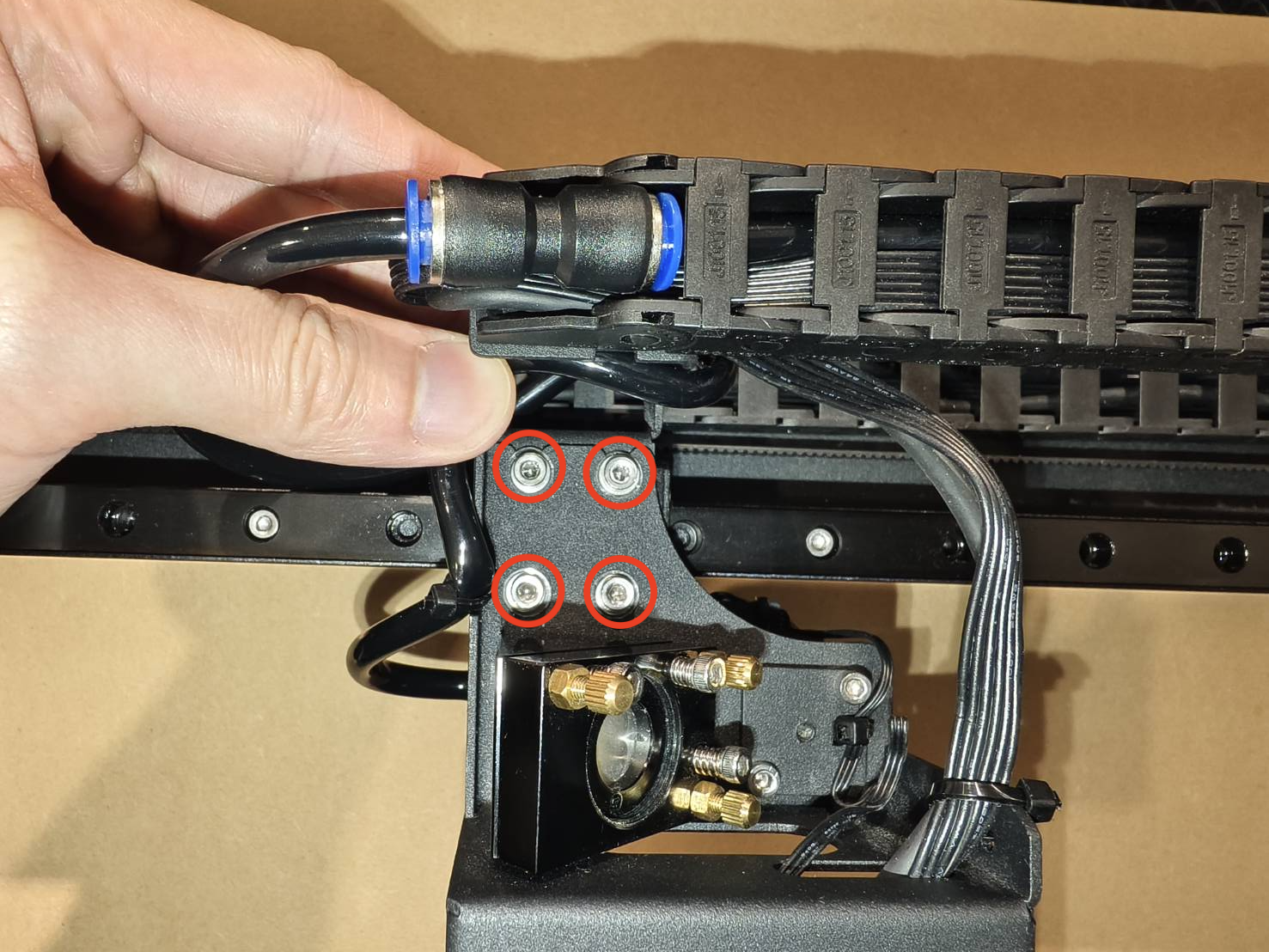

- 도어 커버를 열고 이 나사들을 풀어주십시오. (2.5mm 육각 나사 4개)

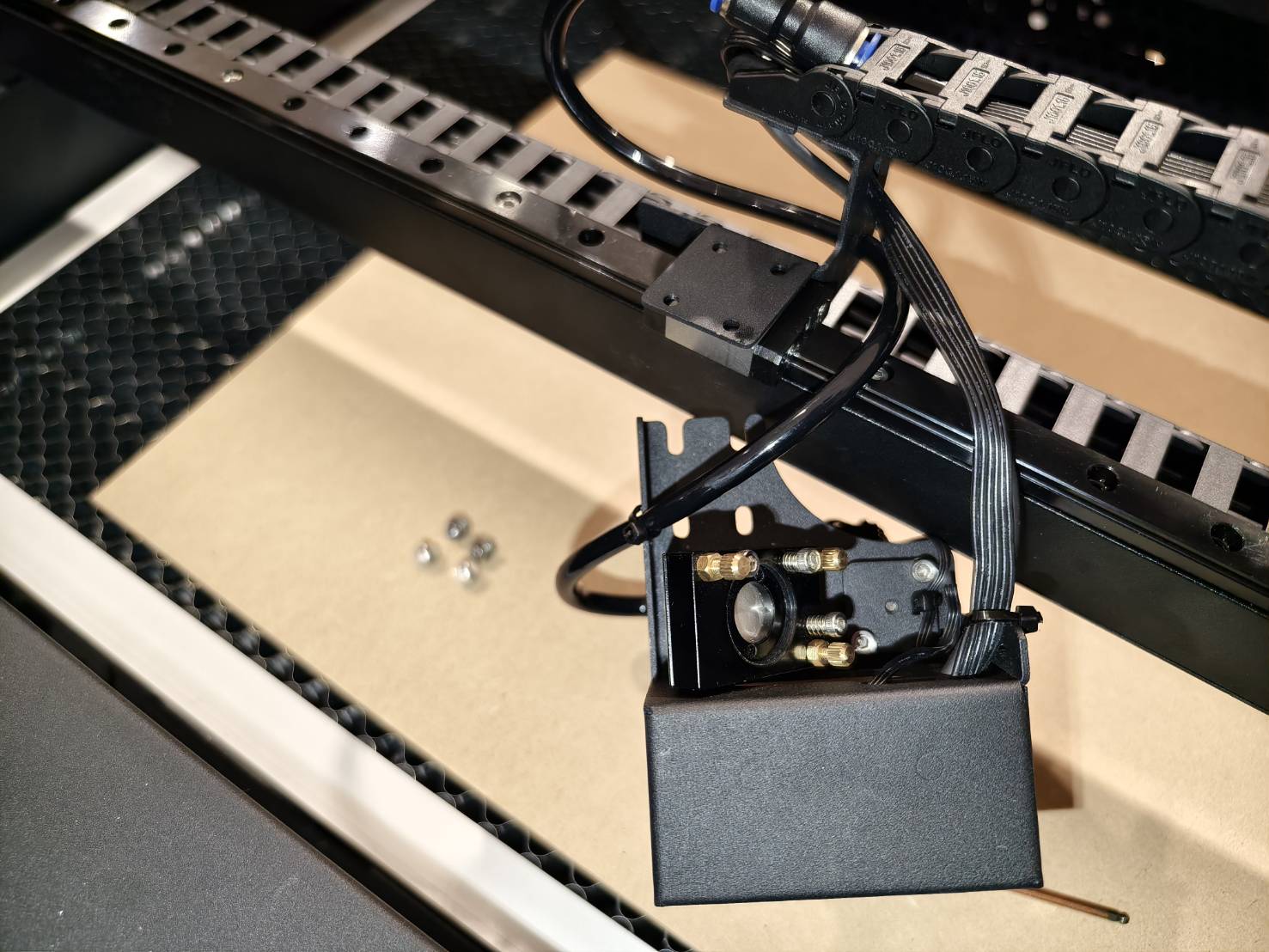

- 이제 레이저 헤드 어셈블리를 시스템에서 분리할 수 있습니다.

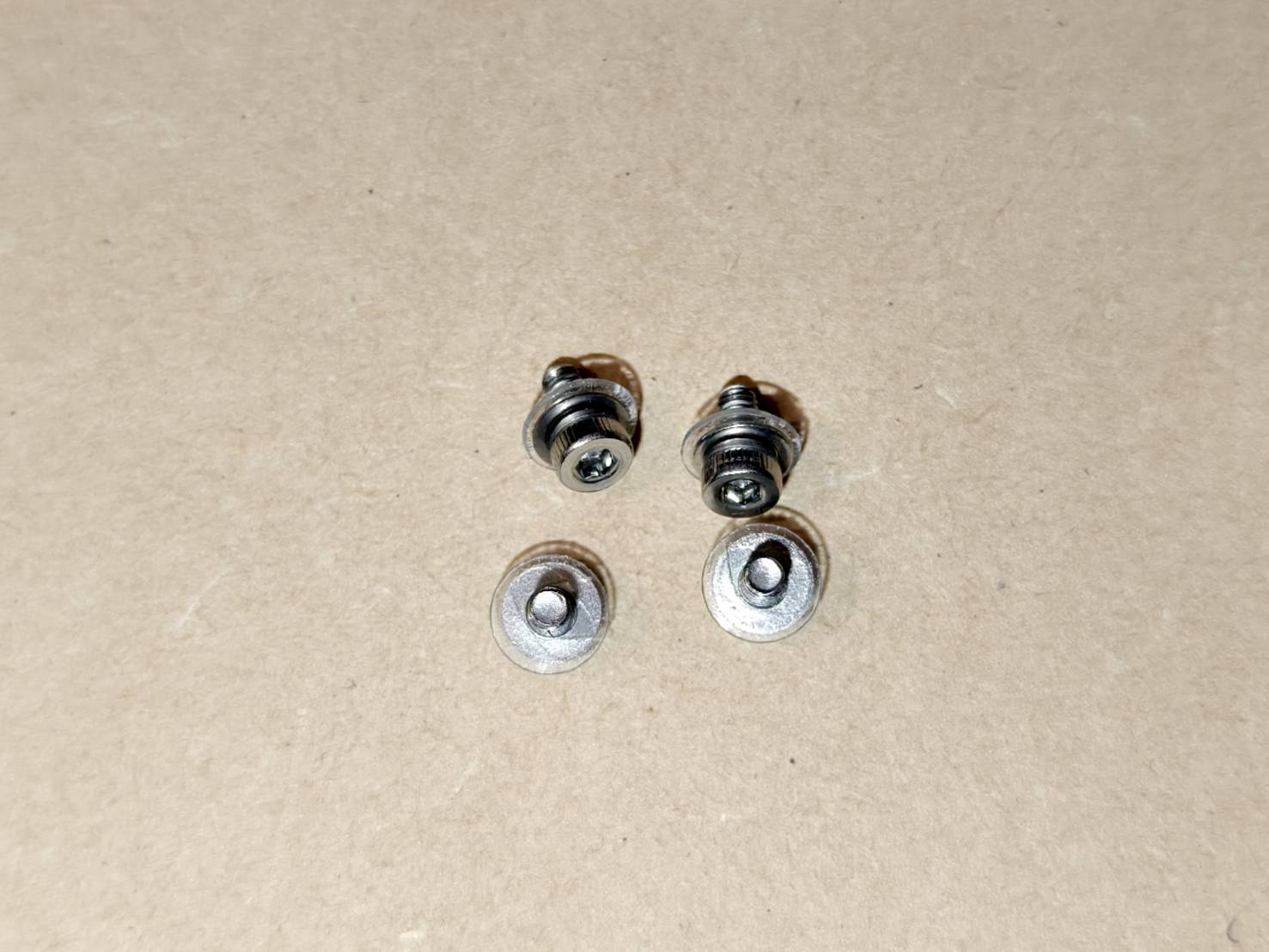

나사와 와셔는 추후 사용을 위해 안전하게 보관하십시오.
3단계

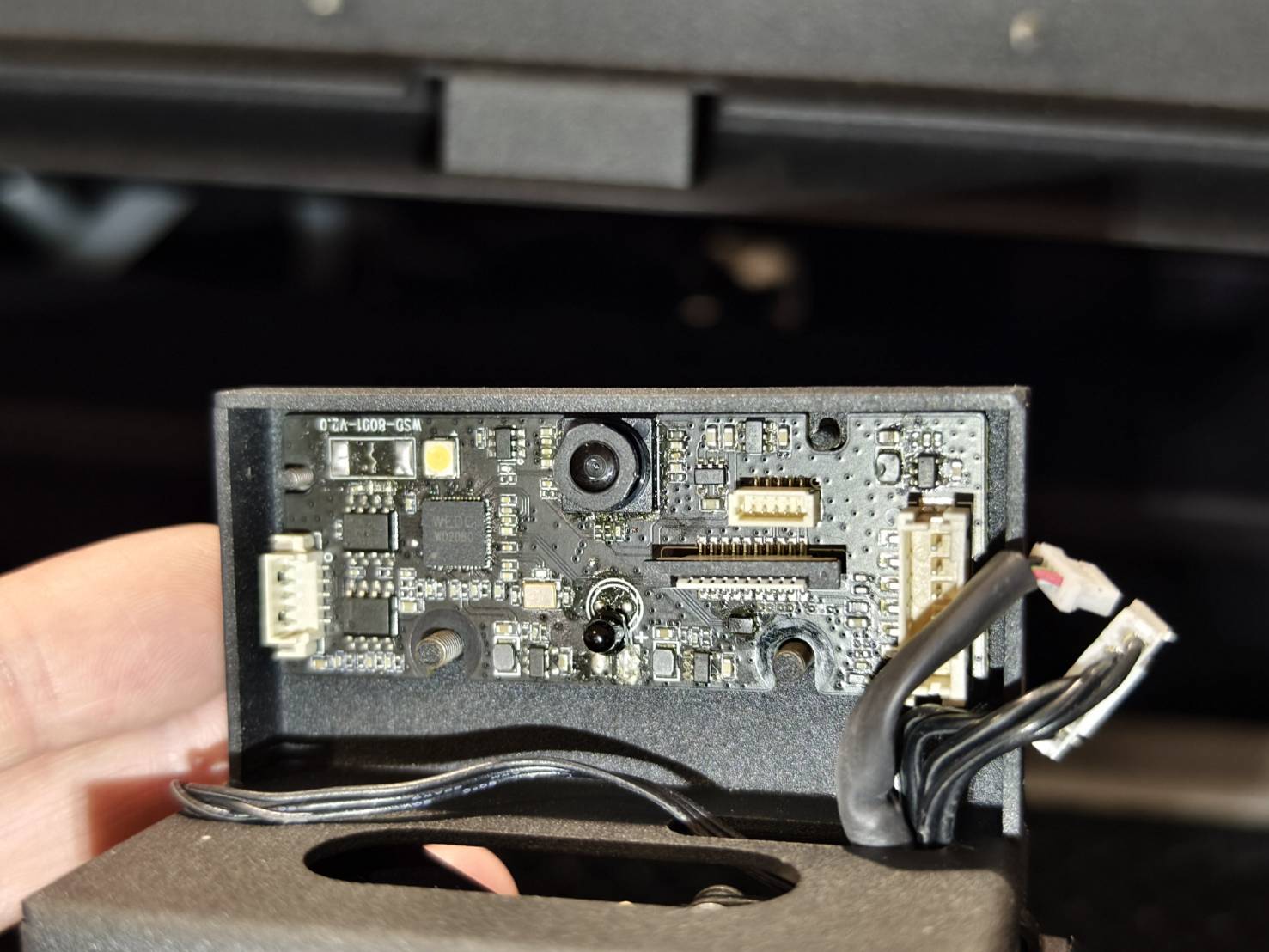

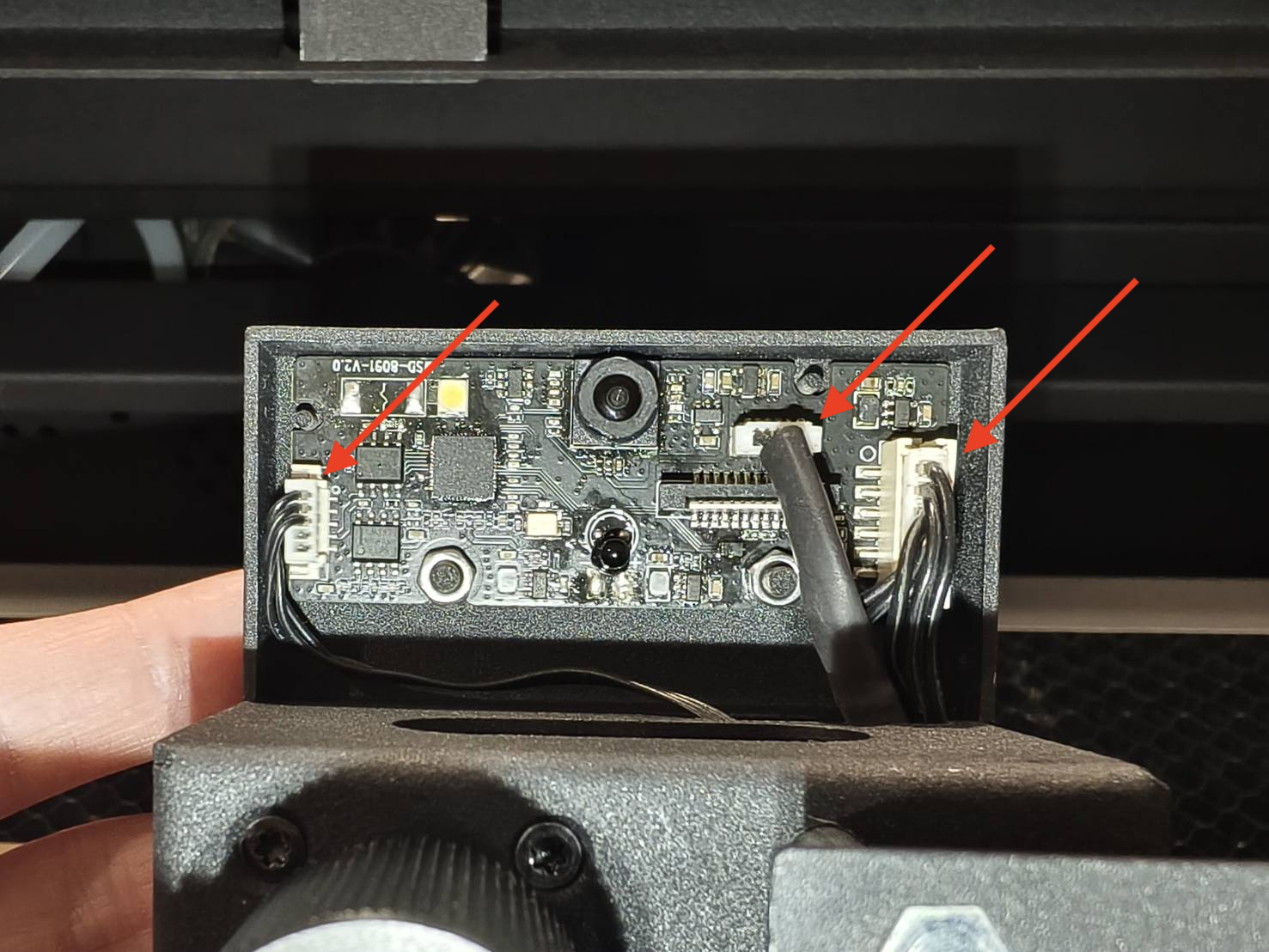

보드에서 케이블을 분리하십시오.
4단계

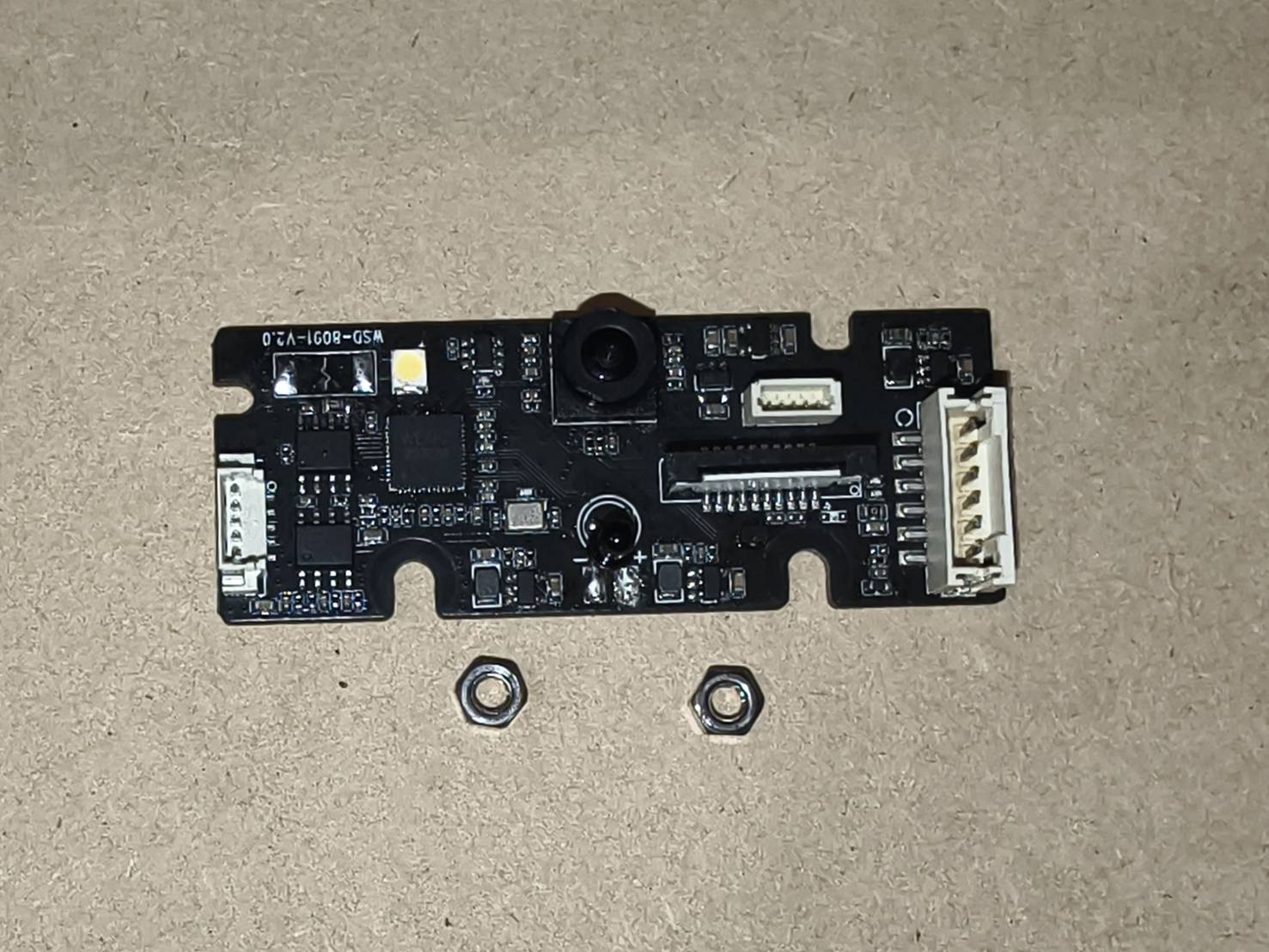

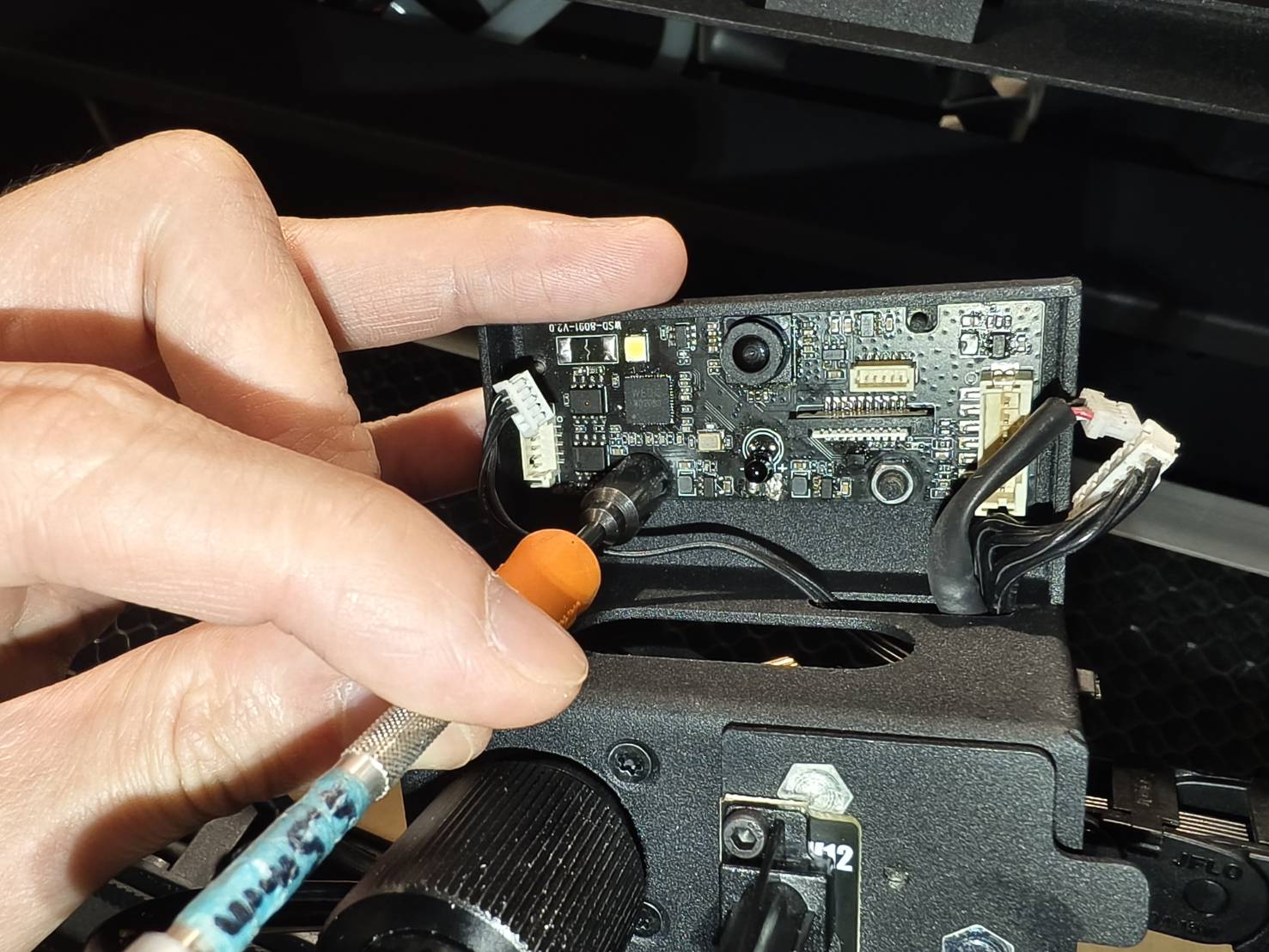

- 레이저 헤드 어셈블리에서 보드의 너트를 제거하십시오.
- 이제 보드를 시스템에서 완전히 분리할 수 있습니다.
5단계

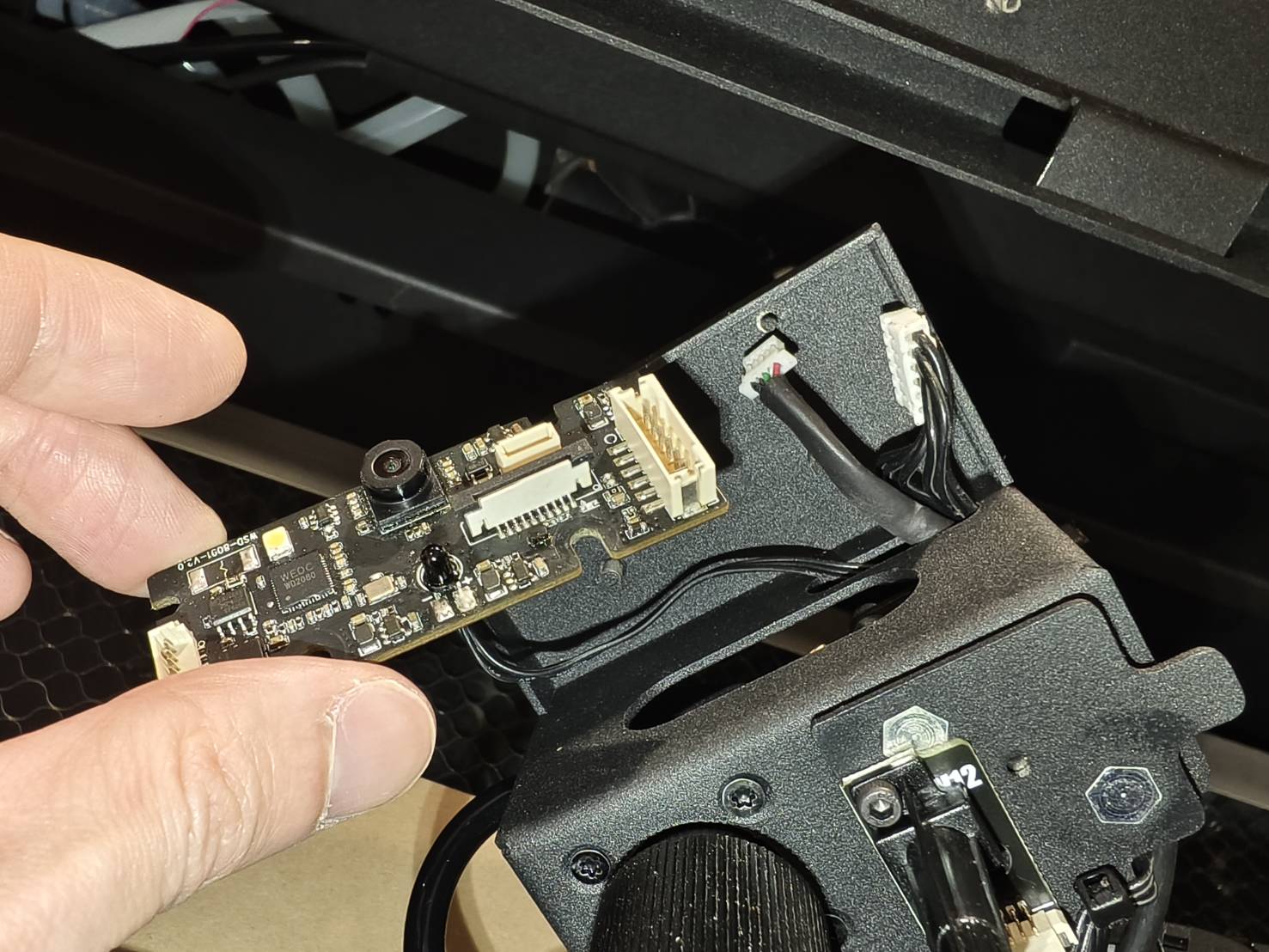

새 보드를 설치하십시오.
6단계

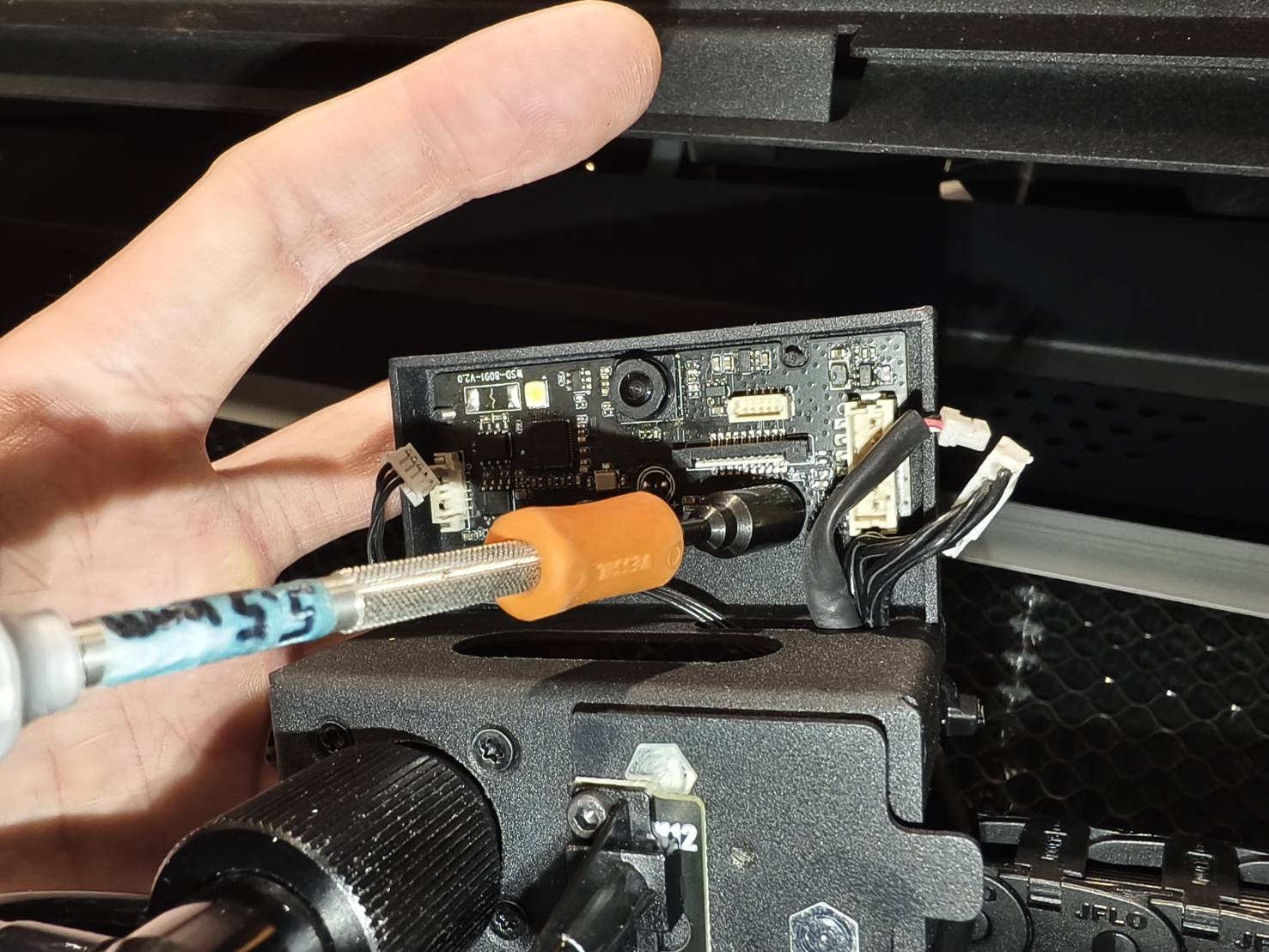

케이블을 다시 연결하세요.
7단계

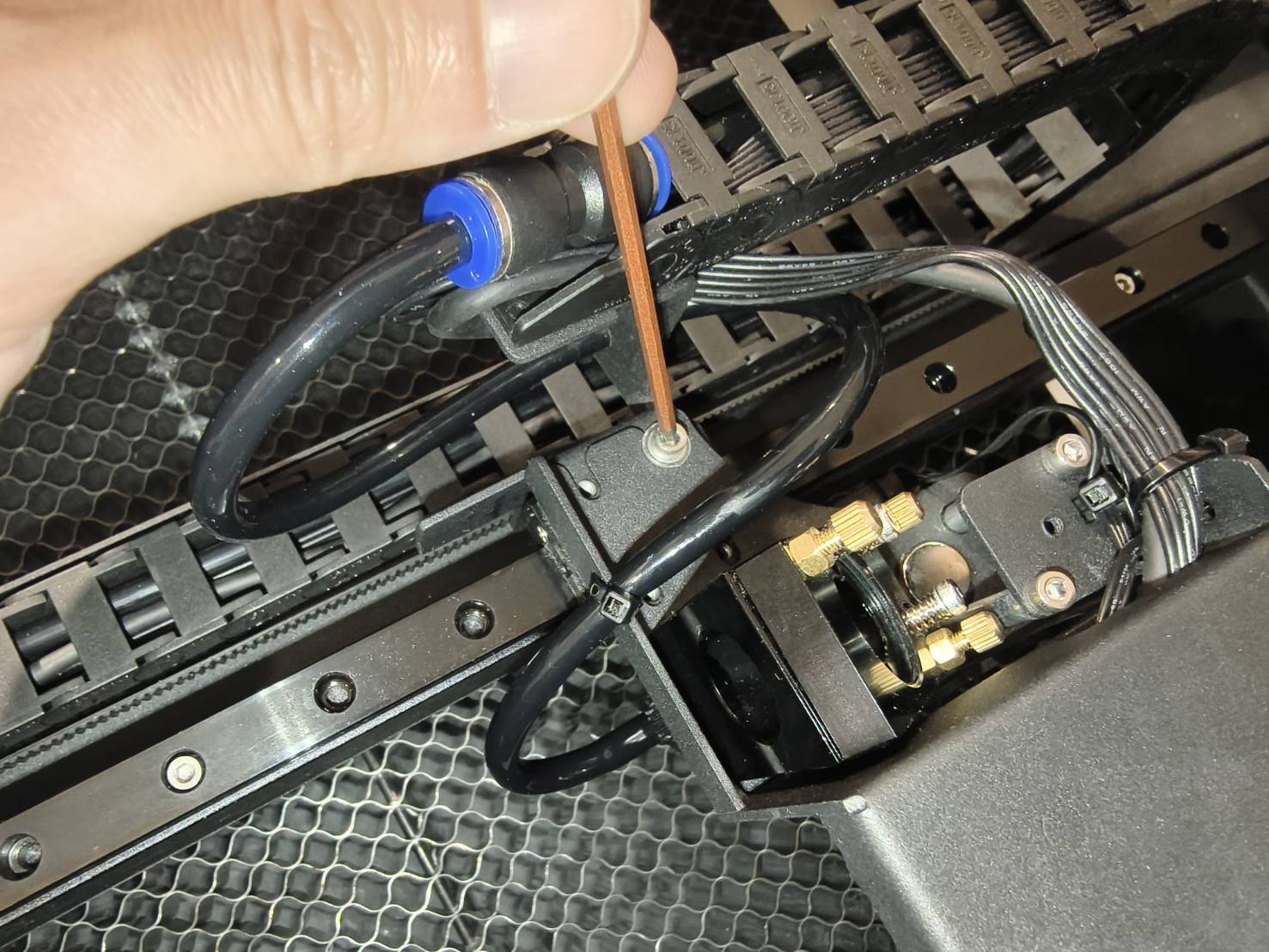

레이저 헤드 어셈블리를 재조립하세요.
(나사를 조일 때 레이저 헤드 어셈블리가 위쪽에 위치하게 됩니다)
8단계
기기의 전원을 켜고 광경로를 확인한 후 필요시 조정하세요.
아래 링크를 통해 광경로 검사를 진행해 주세요.
광경로 조정
9단계
다음 링크를 참조하여 고급 카메라 보정.
