beamo II - 터치 스크린 교체

도구

1단계

기기의 전원을 끄고 전원 코드를 분리합니다.

2단계

전면 금속 커버를 분리합니다. (T8 토크스 나사 10개)

3단계

RK 보드의 나사를 분리합니다.

4단계

RK 보드를 뒤집고 케이블 클립을 열어 플랫 케이블을 분리합니다.

5단계

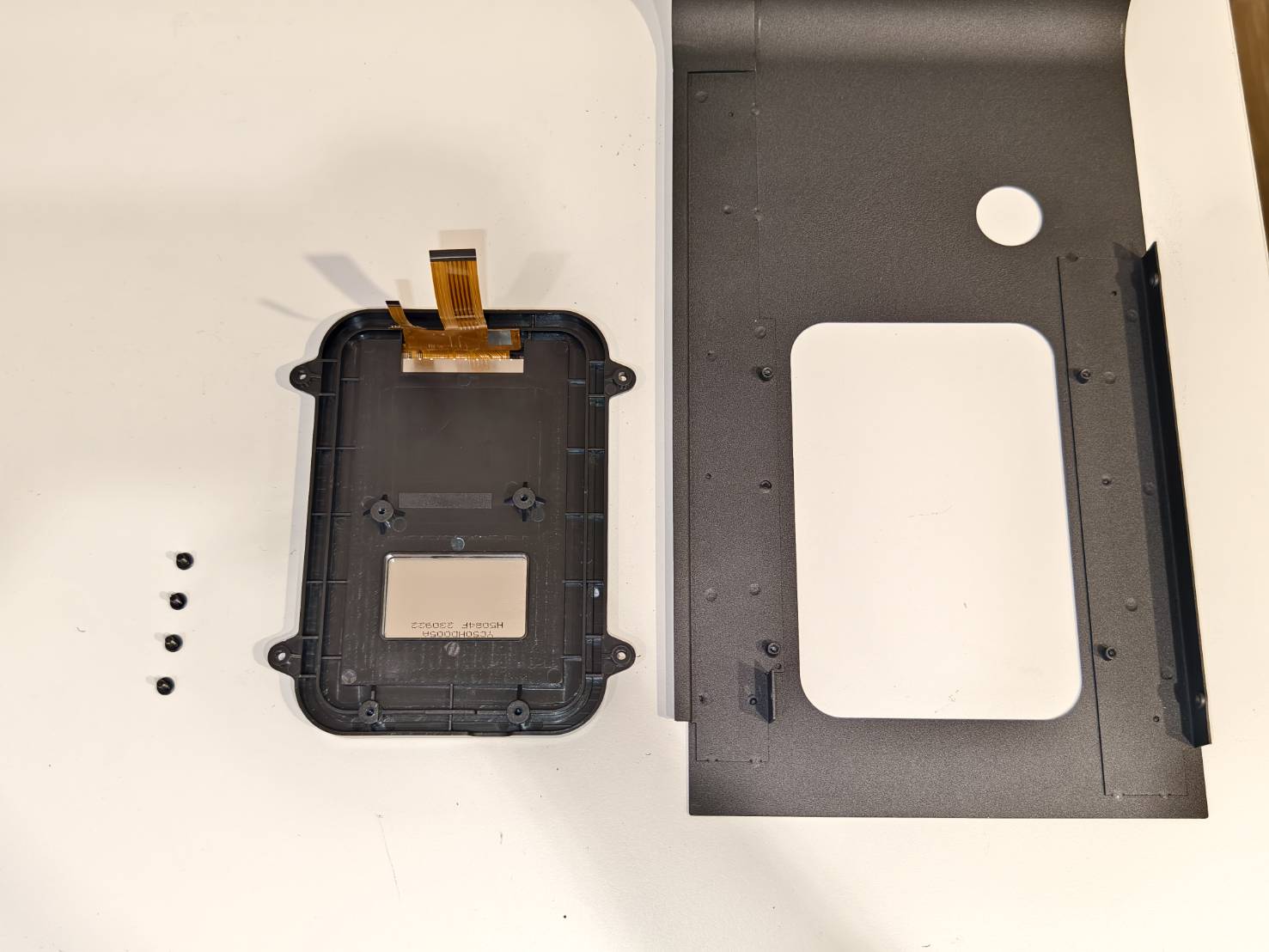

브래킷과 함께 스크린을 분리합니다.

6단계

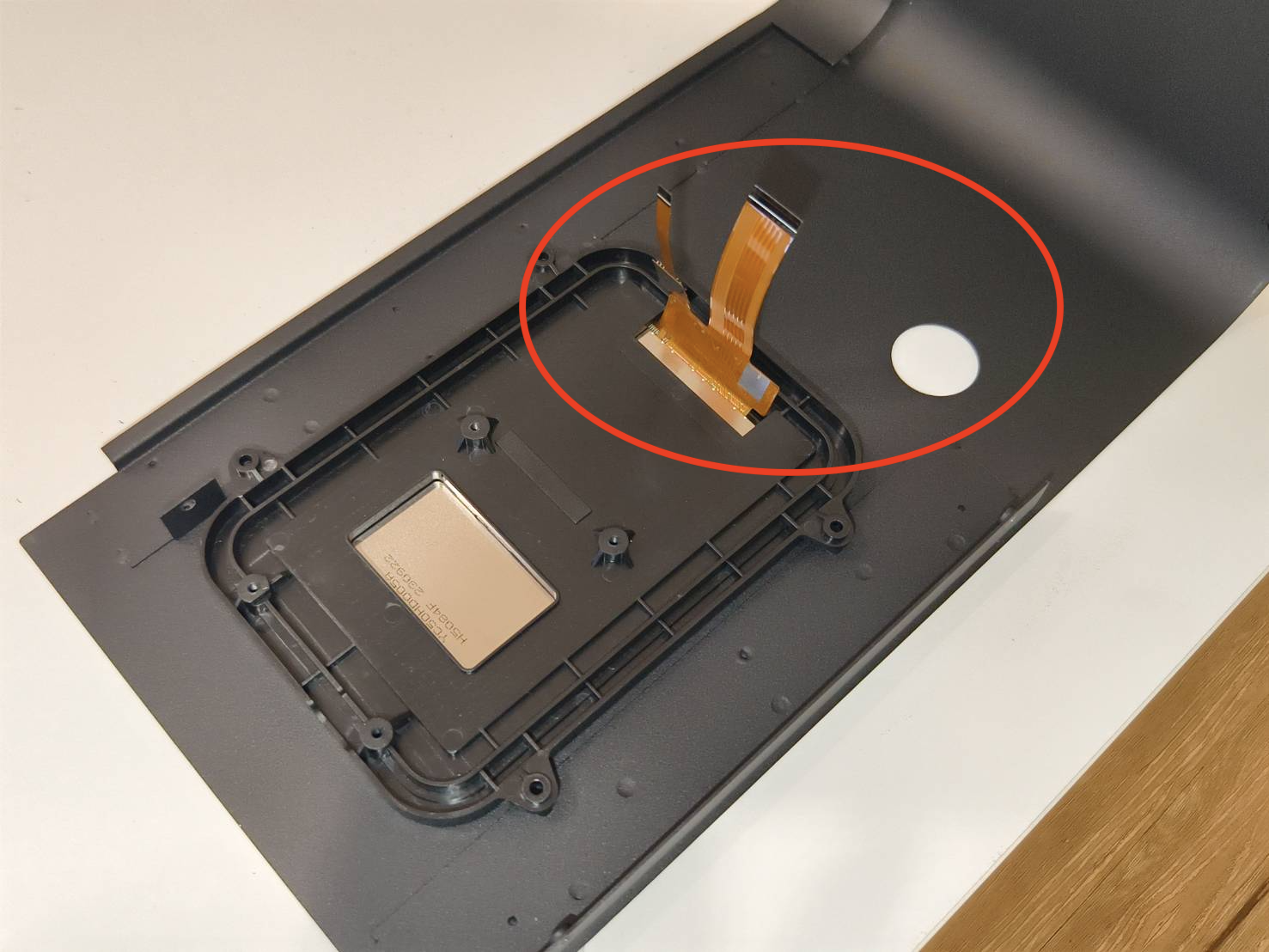

브래킷과 함께 터치 스크린을 설치합니다. 케이블이 둥근 구멍과 같은 쪽에 위치하도록 합니다.

7단계

플랫 케이블을 연결하고 케이블 연결 후 클립이 단단히 잠겼는지 확인합니다.

8단계

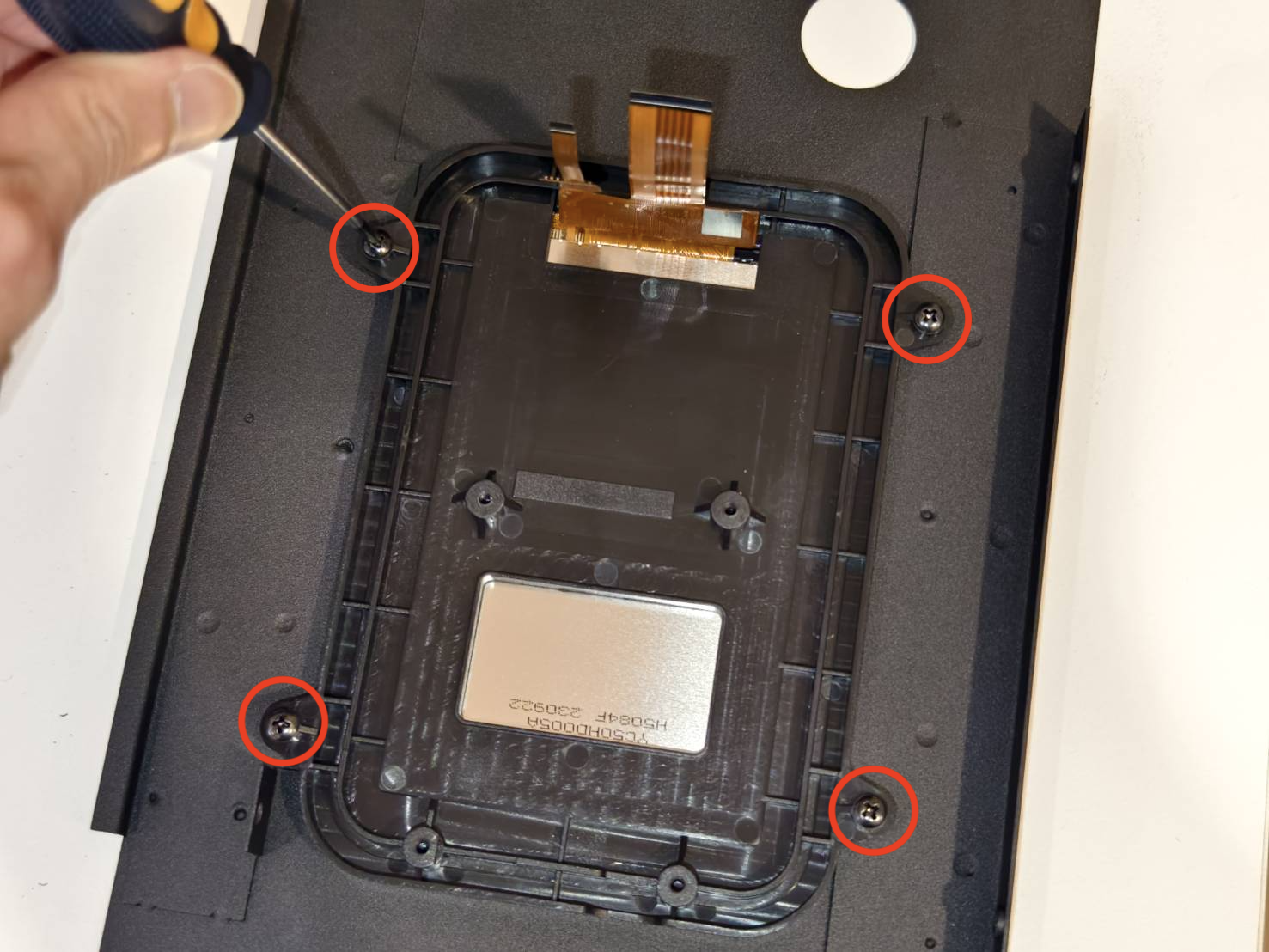

RK 보드를 뒤집어 브래킷에 나사로 고정합니다.

9단계

전면 금속 커버를 설치합니다. 영상과 같이 Type-C 케이블의 흰색 점이 위쪽을 향하도록 합니다.

#END
