beamo II - Z축 보드 교체

FLUX Support Team

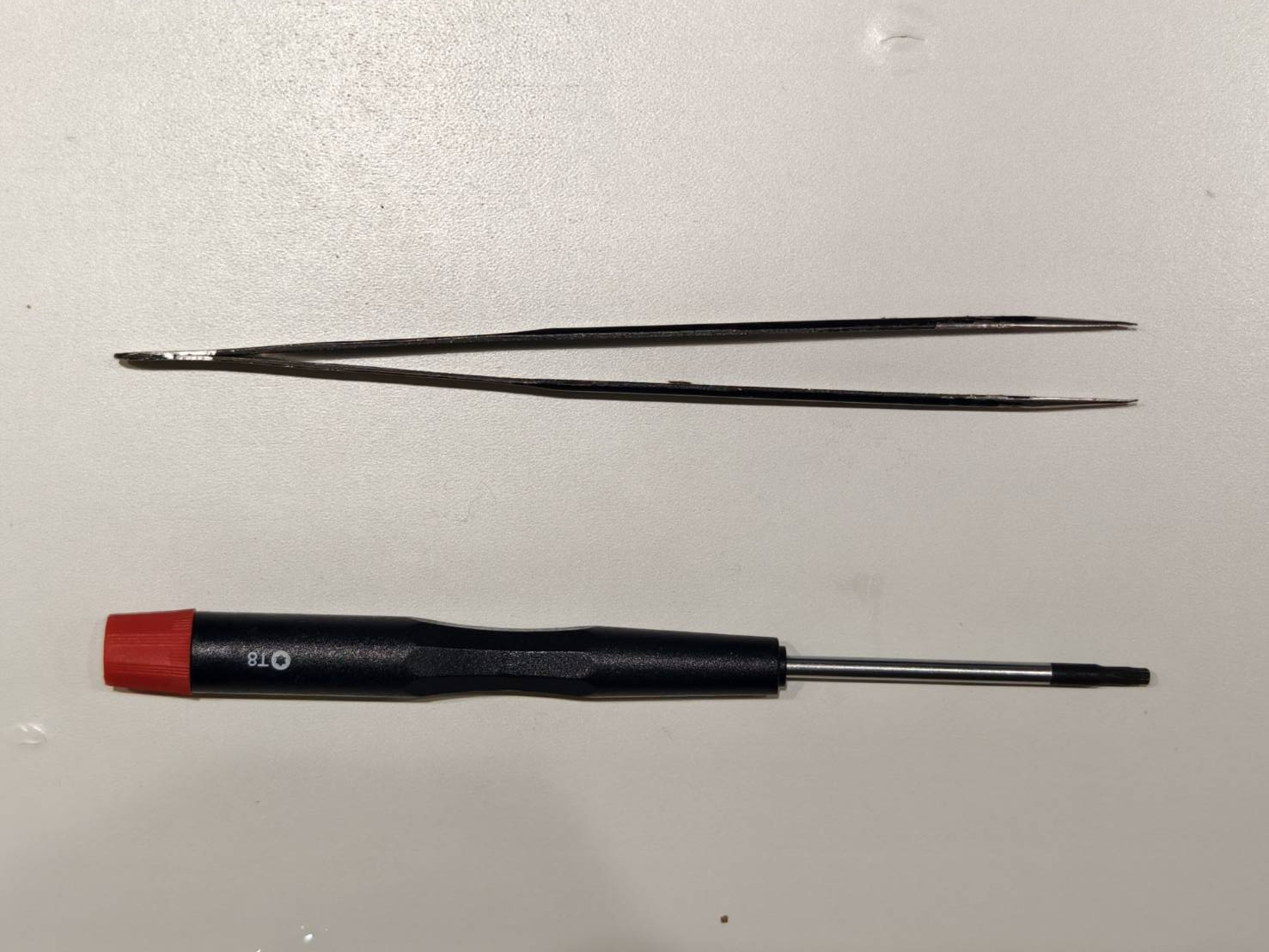

도구

1	T8 토크스 드라이버
2	핀셋

기기의 전원을 끄고 전원 코드를 분리하십시오.

레이저 헤드 상단에서 에어 호스를 분리하십시오.

4개의 나사를 제거하십시오.

Z축 모터 케이블(4핀)을 분리하십시오.

카메라 케이블(소형 금색 플랫 케이블)을 분리하십시오. 케이블 슬롯의 잠금 장치를 먼저 열어야 합니다.

X축 34핀 플랫 케이블을 분리하십시오. 케이블 슬롯의 잠금 장치를 먼저 열어야 합니다.

에어 호스가 보드를 막거나 보드에 붙어 있는 경우 에어 호스를 정리하십시오.
20핀 케이블을 분리하면 보드를 시스템에서 완전히 제거할 수 있습니다.

새 보드에 20핀 케이블을 연결하십시오.

X축 34핀 플랫 케이블을 삽입하십시오. 케이블 슬롯의 잠금 장치가 확실히 잠겼는지 확인하십시오.

카메라 케이블(소형 금색 플랫 케이블)을 삽입하십시오. 케이블 슬롯의 잠금 장치가 확실히 잠겼는지 확인하십시오.

Z축 모터 케이블(4핀)을 보드에 연결하십시오.

4개의 T8 톡스 나사로 보드를 고정하십시오.

에어 호스를 레이저 헤드에 다시 연결하십시오.
