beamo II - 레이저 튜브 교체 가이드

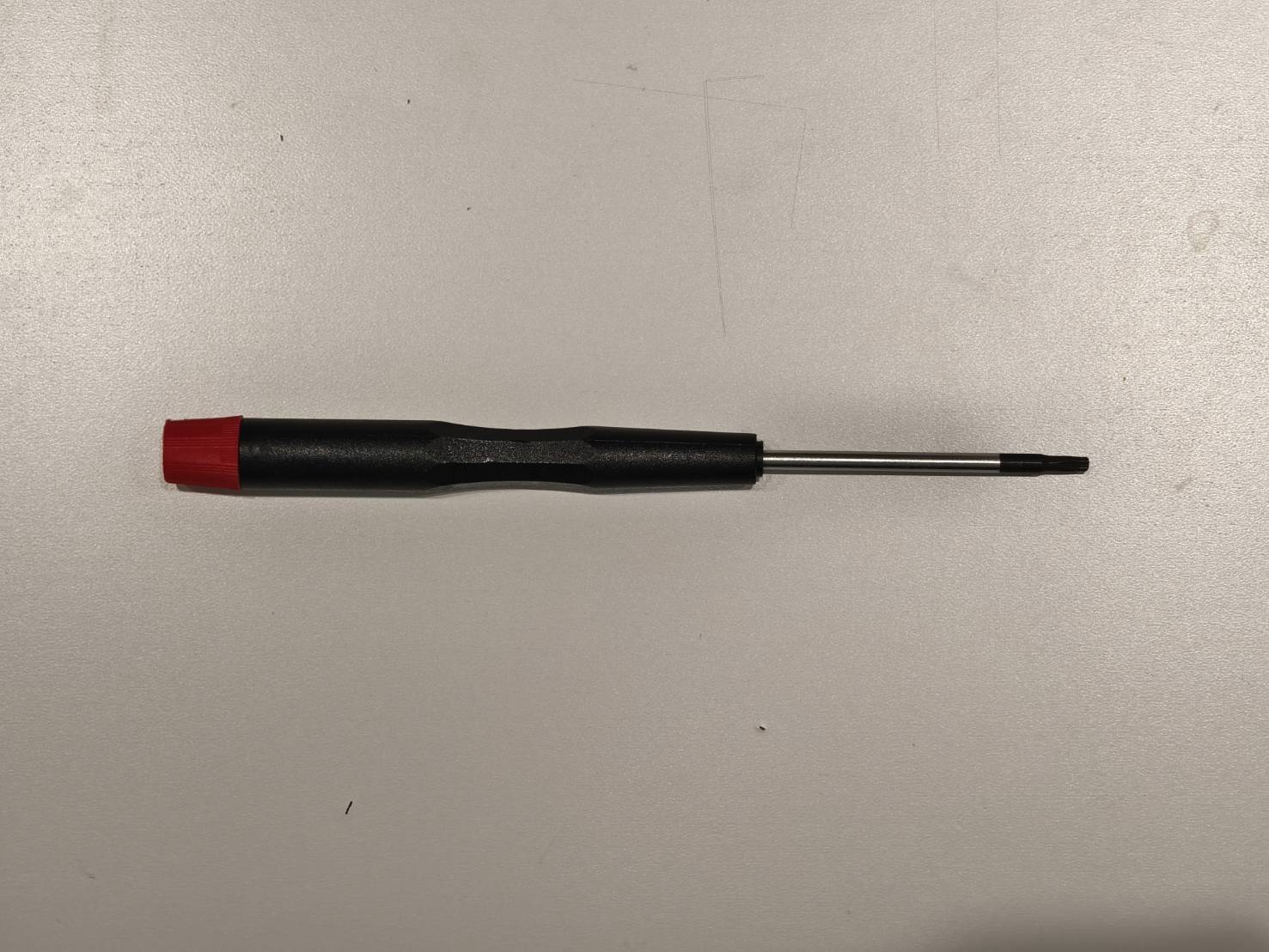

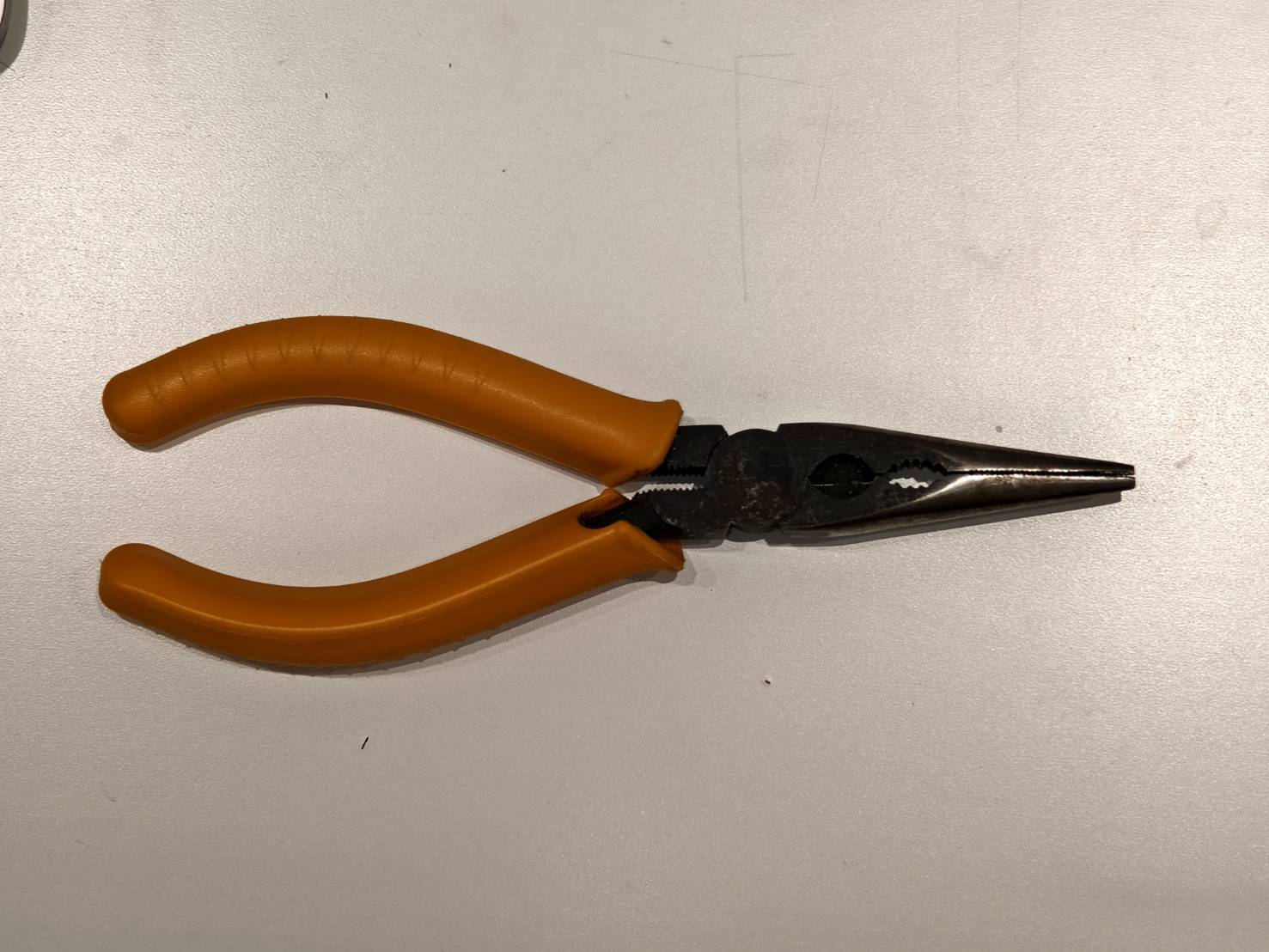

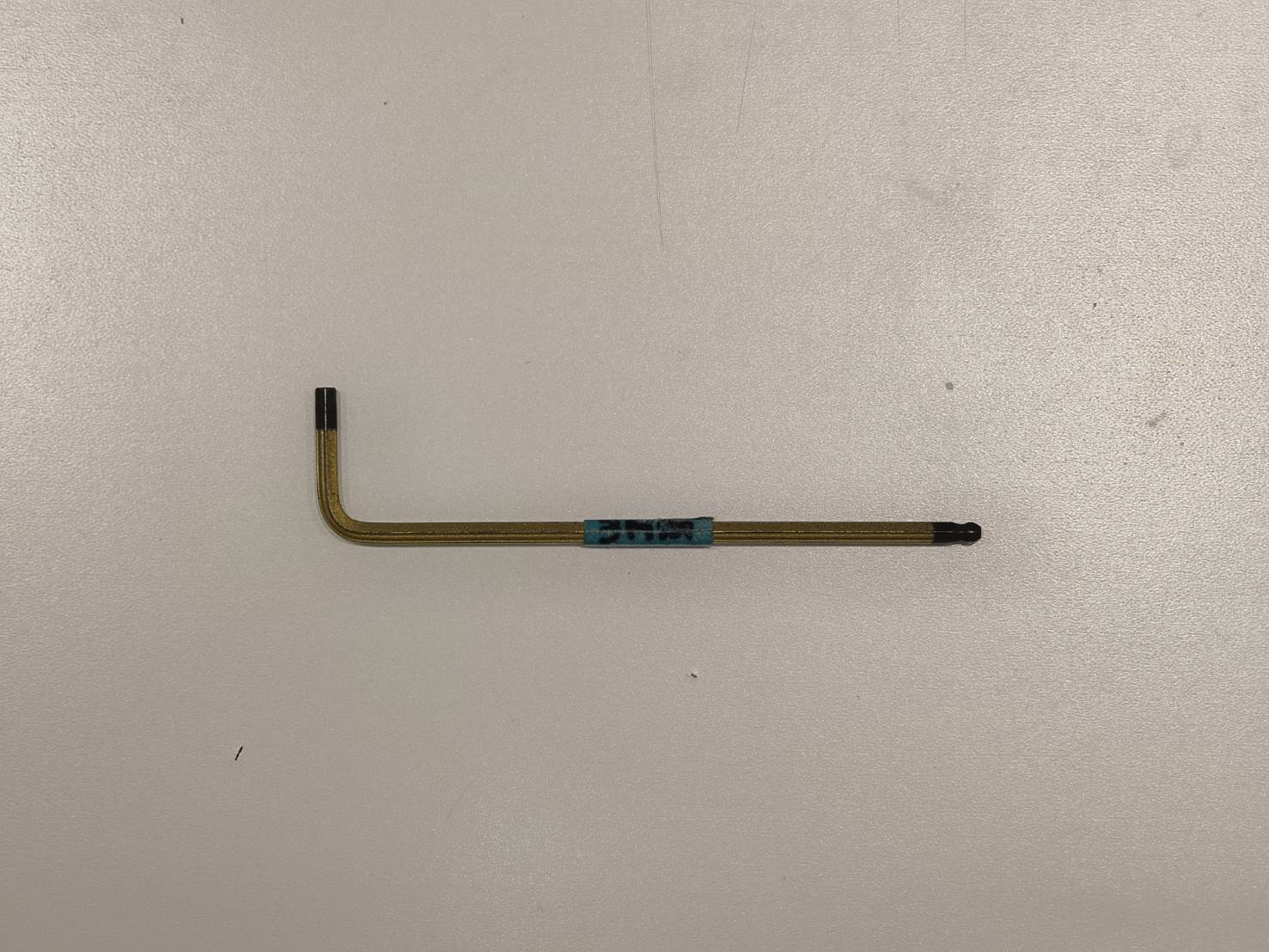

도구

1단계

기기의 전원을 끄고 전원 코드를 분리합니다.

2단계

후면 금속 커버를 분리합니다.

3단계

4단계

레이저 튜브 고정대를 분리합니다.

5단계

레이저 튜브의 접지 케이블을 분리합니다.

6단계

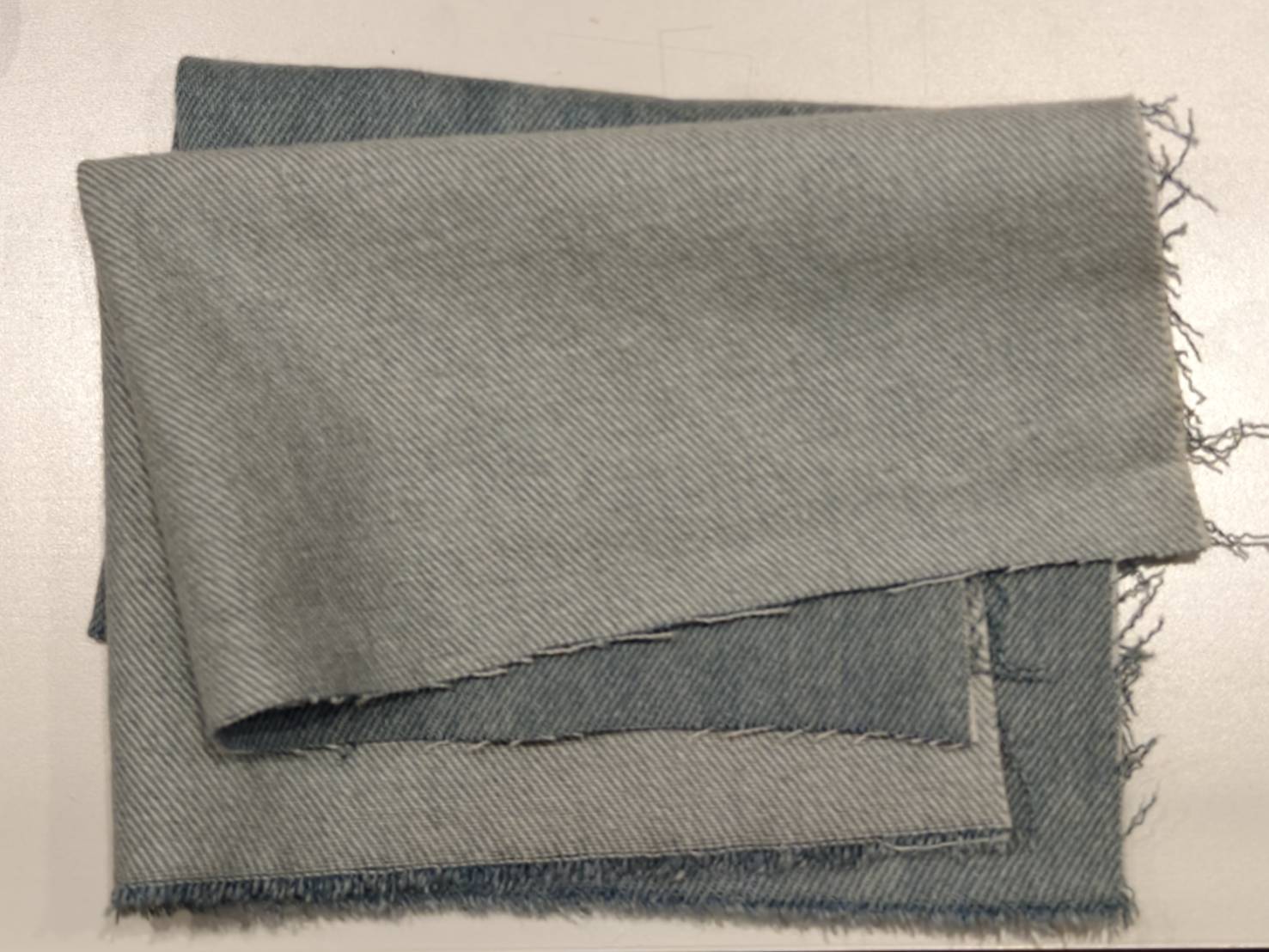

레이저 튜브 양쪽 아래에 천을 깔아 주십시오.

7단계

고압 측의 워터 호스 클램프를 분리하십시오.

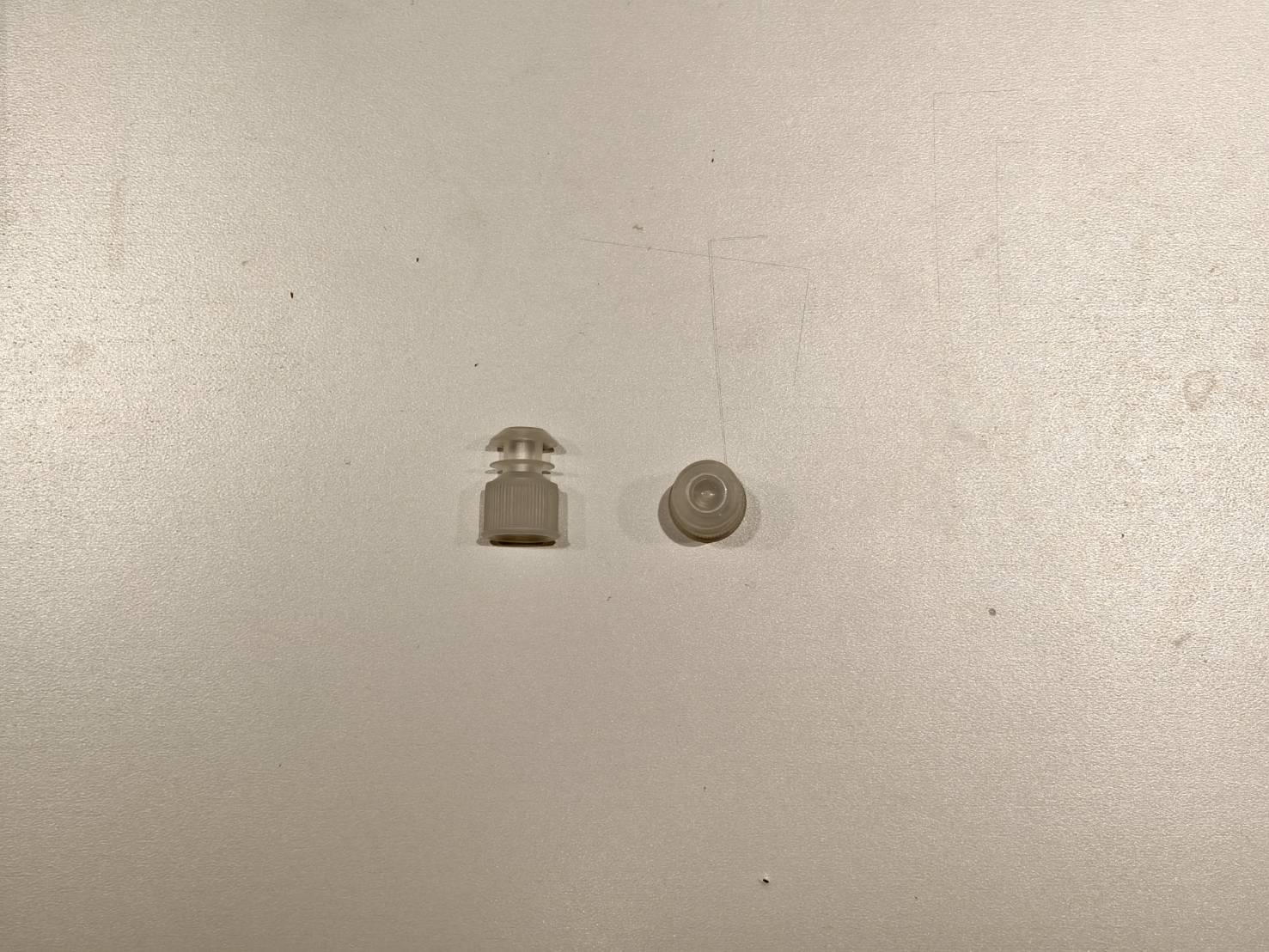

호스 분리 후 즉시 삽입할 수 있도록 워터 호스 플러그를 미리 준비해 두십시오.

8단계

저압 측의 워터 호스 클램프를 분리하십시오.
호스 분리 후 즉시 삽입할 수 있도록 워터 호스 플러그를 미리 준비해 두십시오.

9단계

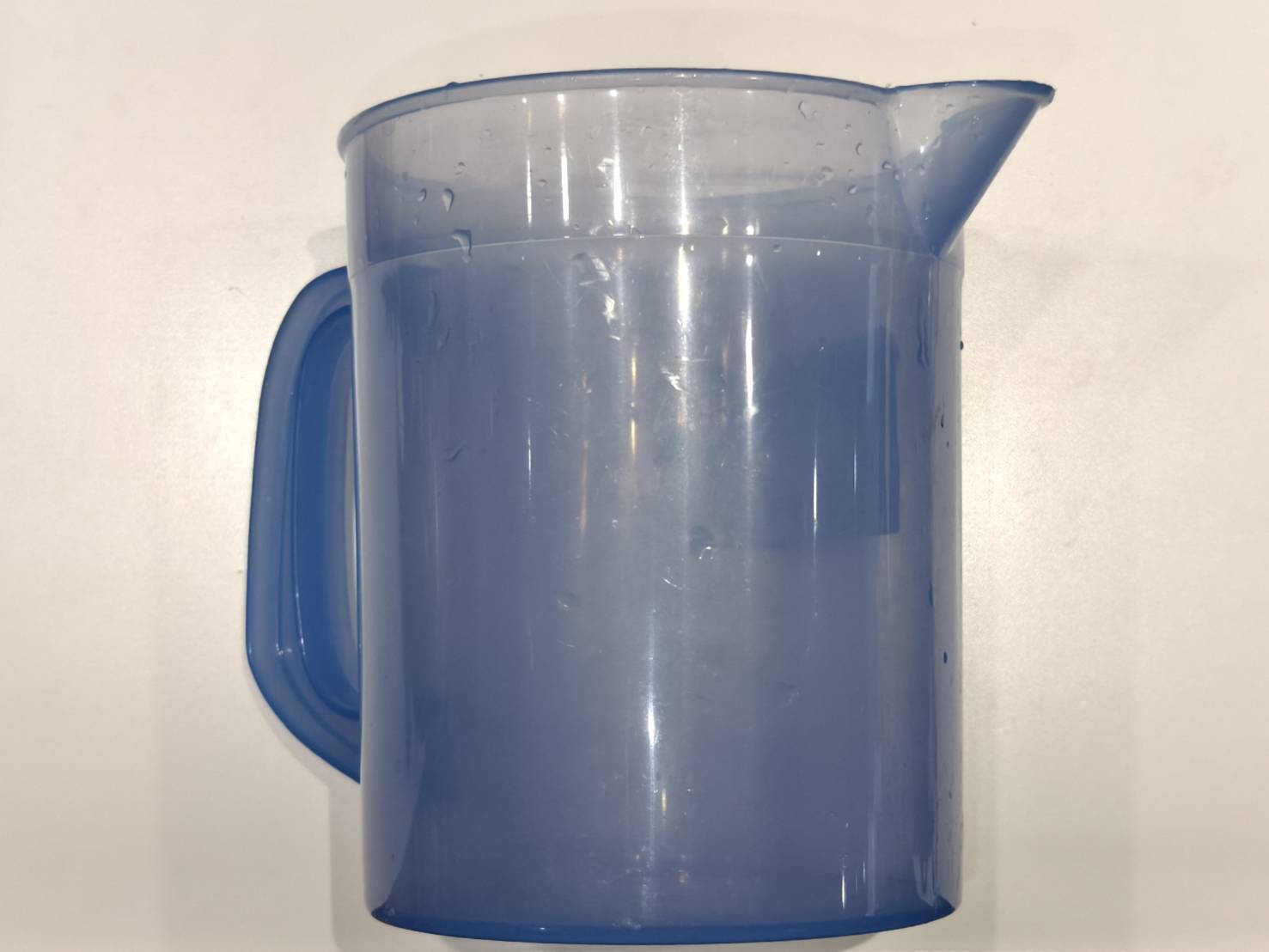

레이저 튜브의 물을 배출할 수 있도록 미리 양동이를 준비하십시오.
레이저 튜브를 분리하면 물이 배출됩니다.

10단계

새 레이저 튜브를 기기에 장착하고 접지 케이블을 단자에 연결하십시오.
(접지 케이블은 기존과 동일한 쪽에 연결해야 합니다.)

11단계

고압 측의 호스 플러그를 분리하고 워터 호스를 레이저 튜브에 연결하십시오.

12단계

저압 측의 호스 플러그를 분리하고 워터 호스를 레이저 튜브에 연결하십시오.

13단계

레이저 튜브를 제자리에 고정합니다. 다음 두 가지 사항에 유의하십시오:

1. 레이저 튜브의 노즐과 첫 번째 미러 시트 사이의 거리는 약 1.5cm(손가락 한 개 너비)입니다.
2. 레이저 튜브 양쪽에 있는 두 개의 짧은 냉각수 호스는 수평을 유지해야 합니다.

14단계

폼을 다시 제자리에 놓고 레이저 튜브와 레이저 PSU 사이의 케이블을 연결합니다.

15단계

시스템에 냉각수를 보충합니다.
[4-8 냉각수 주입]

16단계

냉각수를 주입한 후 광경로를 정렬합니다.
[4-10 광경로 조정]
