beamo II - X축 보드 교체

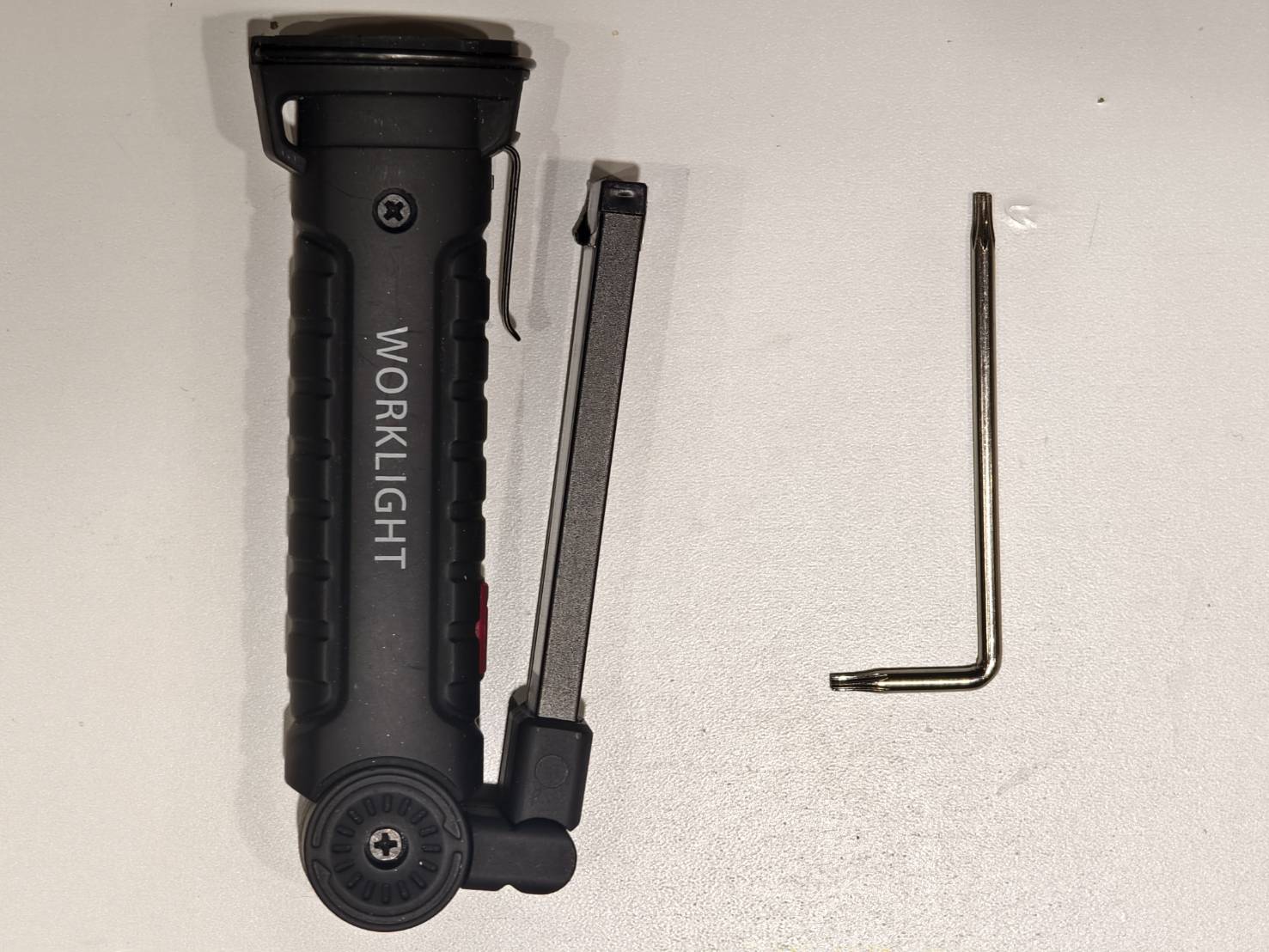

도구

1단계

기기의 전원을 끄고 전원 코드를 분리합니다.

2단계

X축 보드의 나사를 제거합니다. (T8 톡스 나사 * 3개)

3단계

28핀 케이블과 카메라 케이블을 분리합니다.
(참고: 분리해야 할 케이블이 2개 있습니다. 과도한 힘을 가하면 두 케이블이 동시에 분리될 수 있으나 문제없습니다.)

4단계

X축 보드에서 FPC 케이블을 분리합니다. 이제 X축 보드를 완전히 제거할 수 있습니다.

5단계

새 X축 보드에 FPC 케이블을 연결합니다.

6단계

28핀 케이블과 카메라 케이블을 X축 보드에 연결합니다.
(28핀 케이블이 X축 보드에 단단히 연결되었는지 확인하십시오.)

7단계

T8 나사 3개를 조여 X축 보드를 고정합니다.
