beamo II - 자동 초점 프로브 교체

도구

1단계

허니콤을 제거합니다. (헤드를 올릴 수 없는 경우 3단계 를 참조하여 수동으로 올리십시오.)

2단계

기기의 전원을 끄고 전원 코드를 분리합니다.

3단계

나사봉을 회전시켜 레이저 헤드를 내린 후 4개의 나사를 찾습니다.

4개의 나사를 제거합니다.

4단계

나사봉을 회전시켜 레이저 헤드를 올리면 레이저 헤드 어셈블리를 분리할 수 있습니다.
(리니어 슬라이드가 떨어지지 않도록 주의하십시오. 떨어진 경우 다시 제자리에 장착하십시오.)

5단계

3개의 나사를 제거하여 Z축 보드를 분리하면 프로브를 확인할 수 있습니다.

6단계

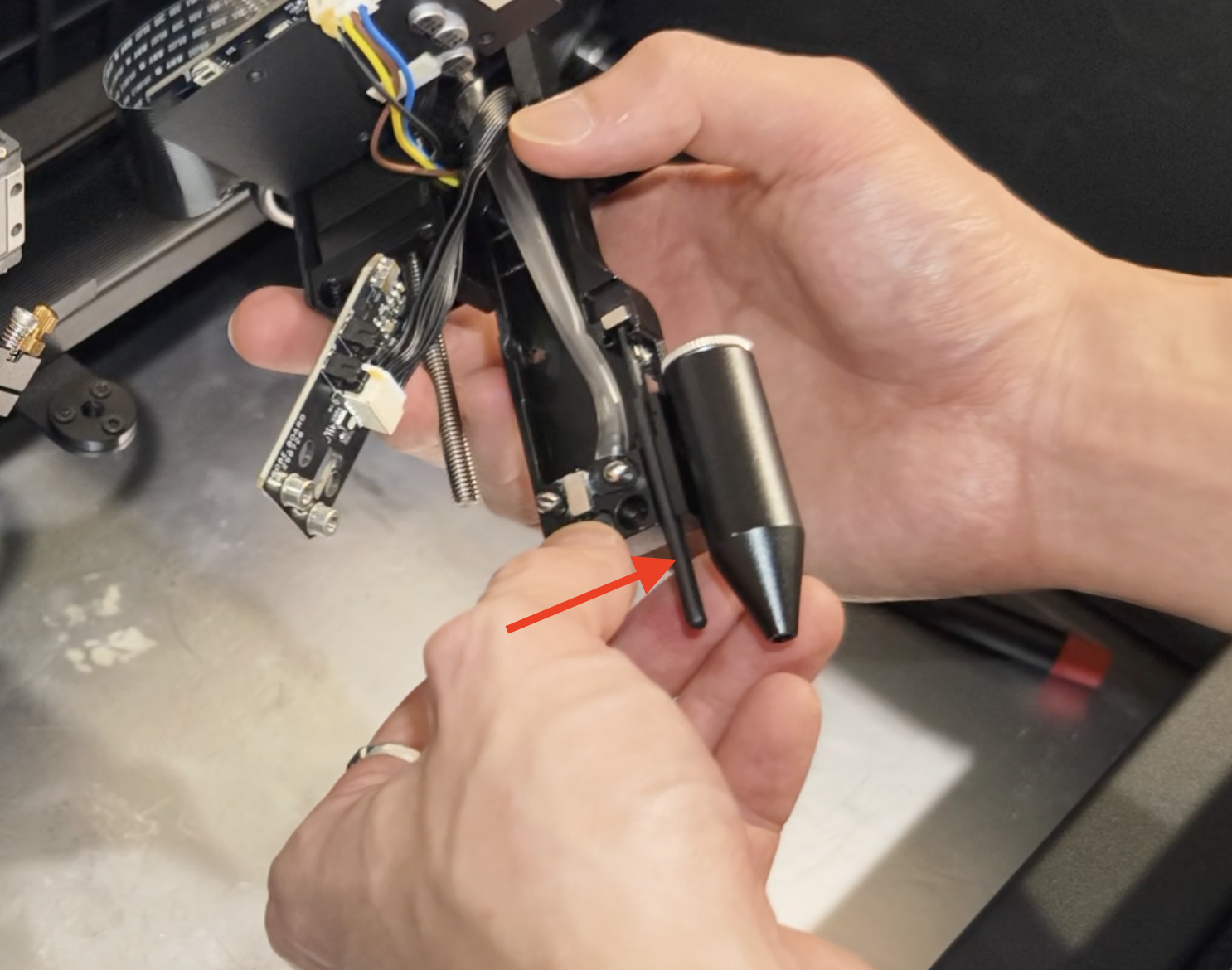

기존 프로브를 제거하고 새 프로브를 설치합니다.
초점 프로브와 자석이 올바른 위치에 있는지 확인하십시오.
초점 프로브와 자석이 서로 끌어당겨야 올바른 위치입니다.

7단계

레이저 헤드 어셈블리에 Z축 보드를 고정합니다.

8단계

나사봉을 사용하여 레이저 헤드 어셈블리를 설치하고, 4개의 나사로 리니어 슬라이드에 고정합니다.
