beamo II - 에어 펌프 교체

FLUX Support Team

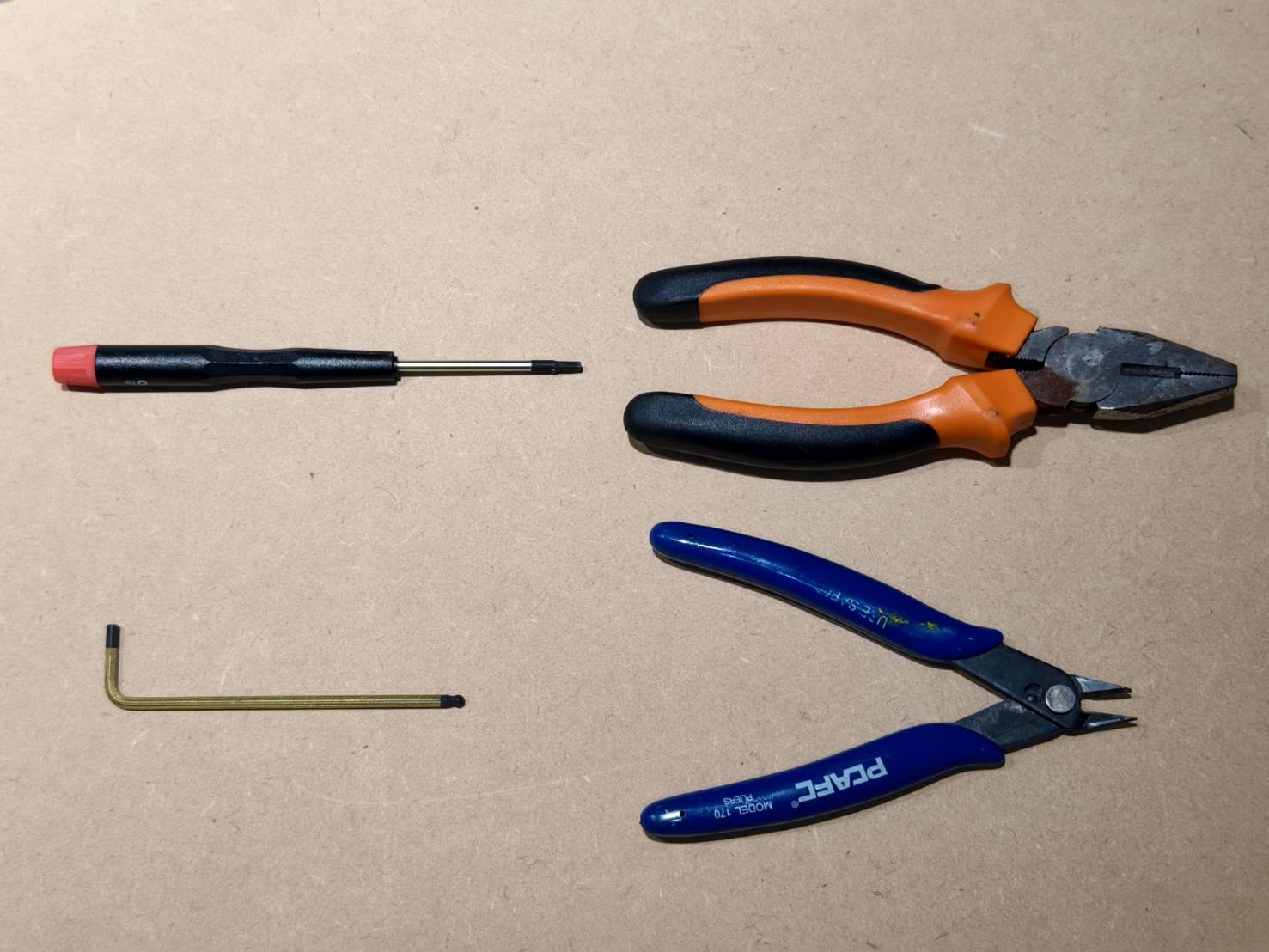

도구

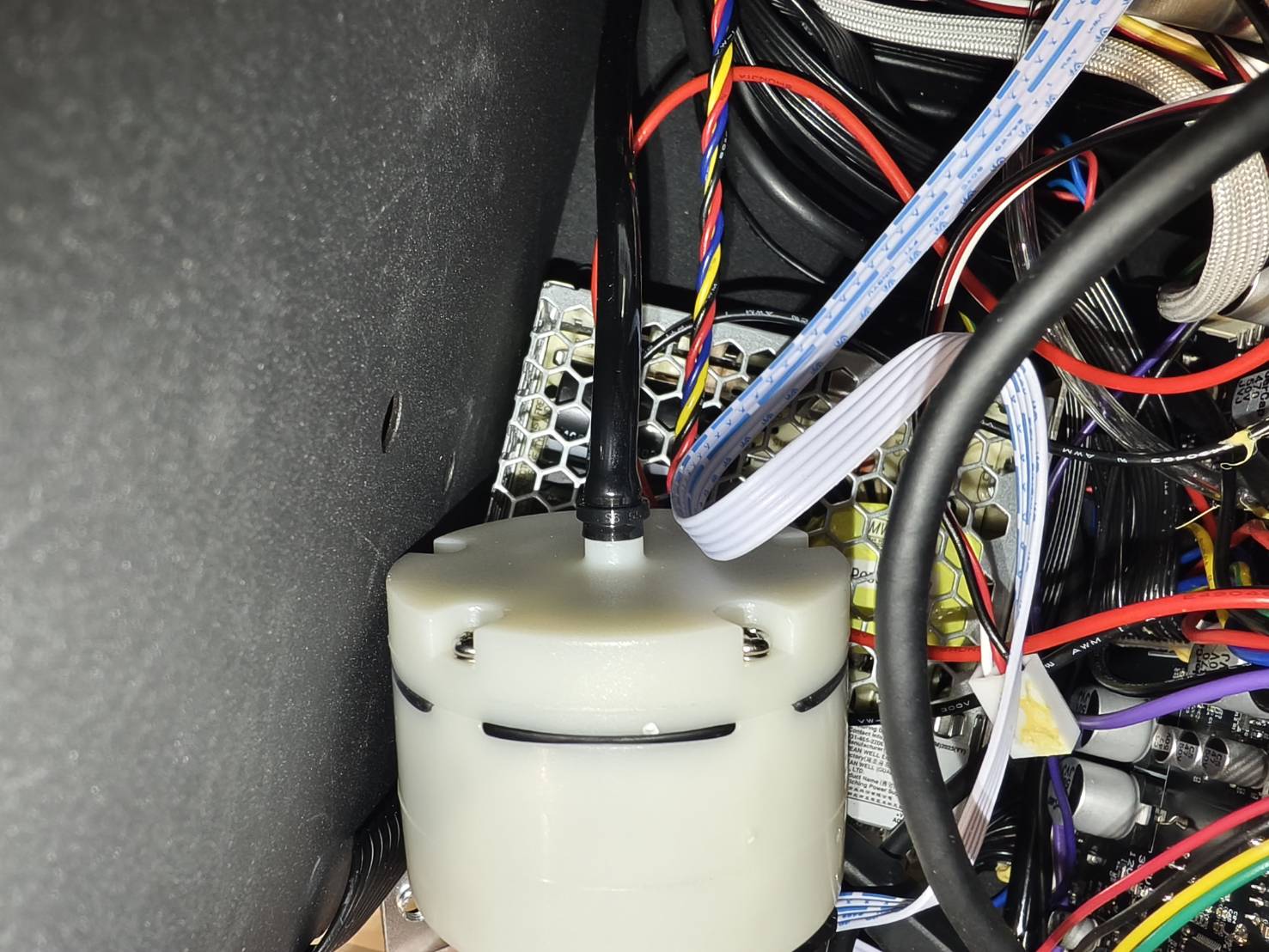

기기의 전원을 끄고 금속 전면 커버를 제거합니다.

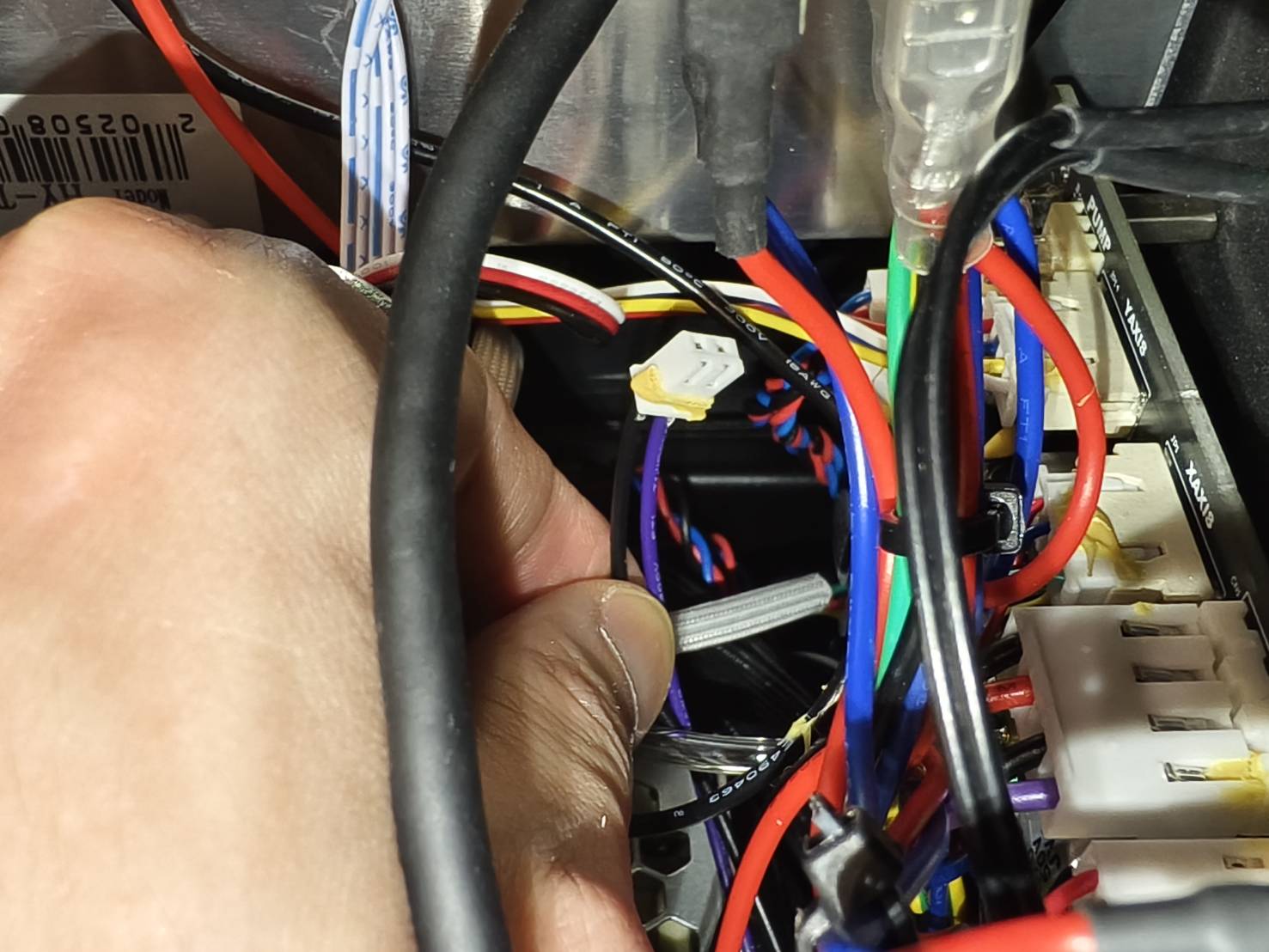

메인보드에서 에어 펌프 케이블을 분리합니다.
(메인보드가 아래 사진과 다른 경우 다이어그램 을 확인하여 올바른 케이블 위치를 찾으십시오.)

에어 펌프 고정대의 나사를 제거합니다. 그러면 에어 펌프를 분리할 수 있습니다.

에어 호스의 케이블 타이를 절단합니다.

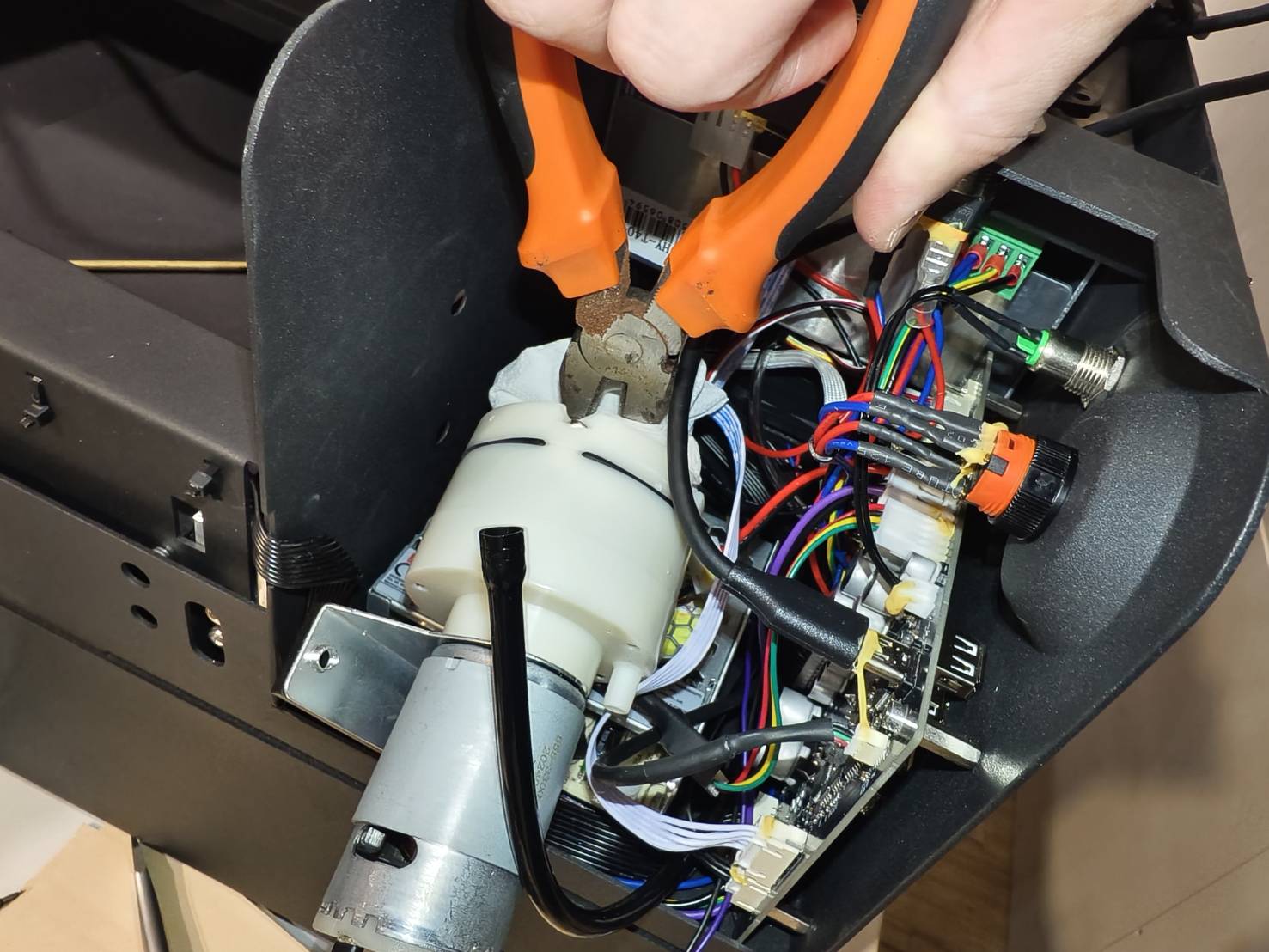

에어 펌프에서 에어 호스를 분리합니다.

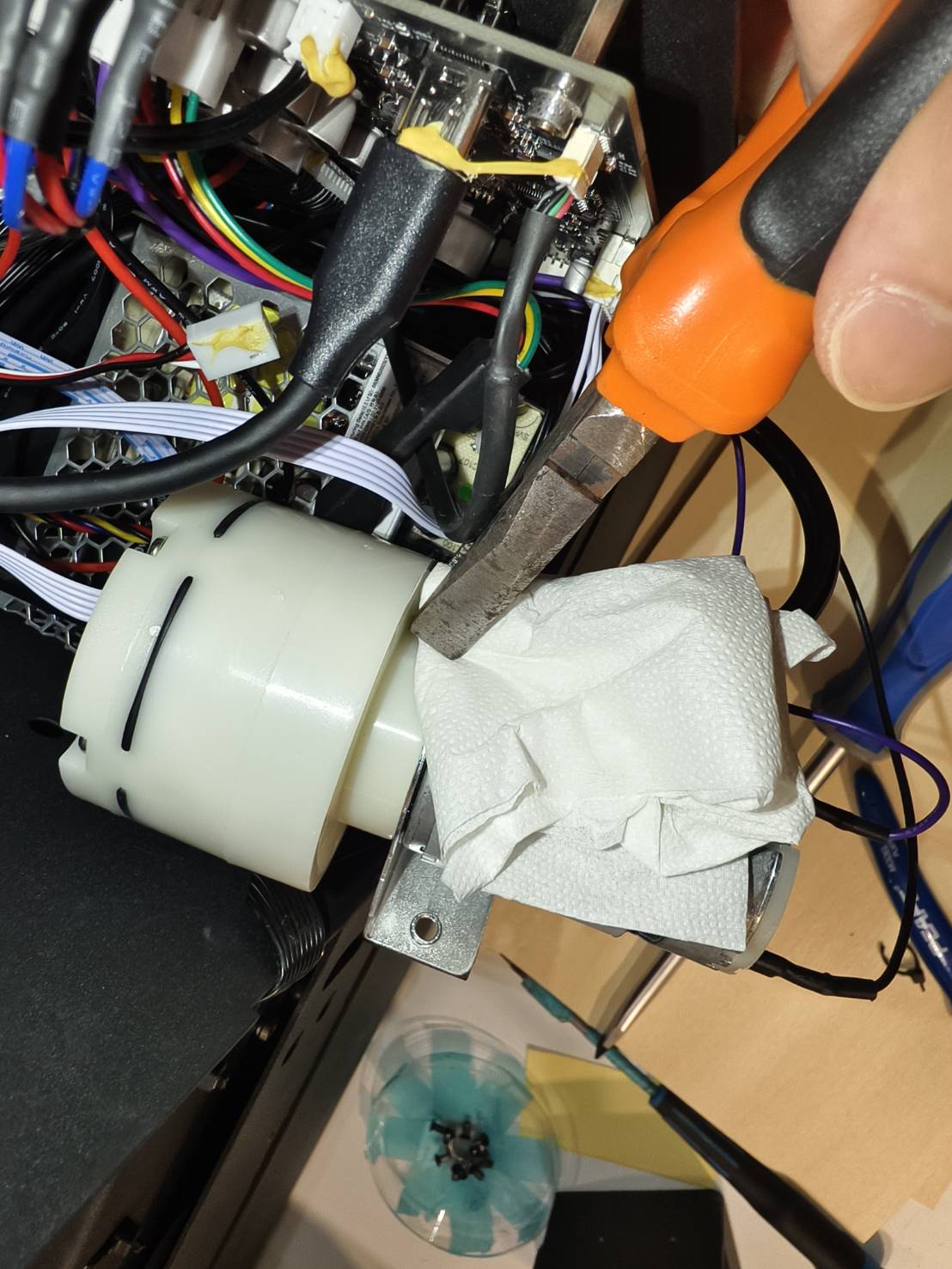

에어 호스 손상 방지를 위해 종이나 티슈로 보호한 상태에서 플라이어를 사용하십시오.

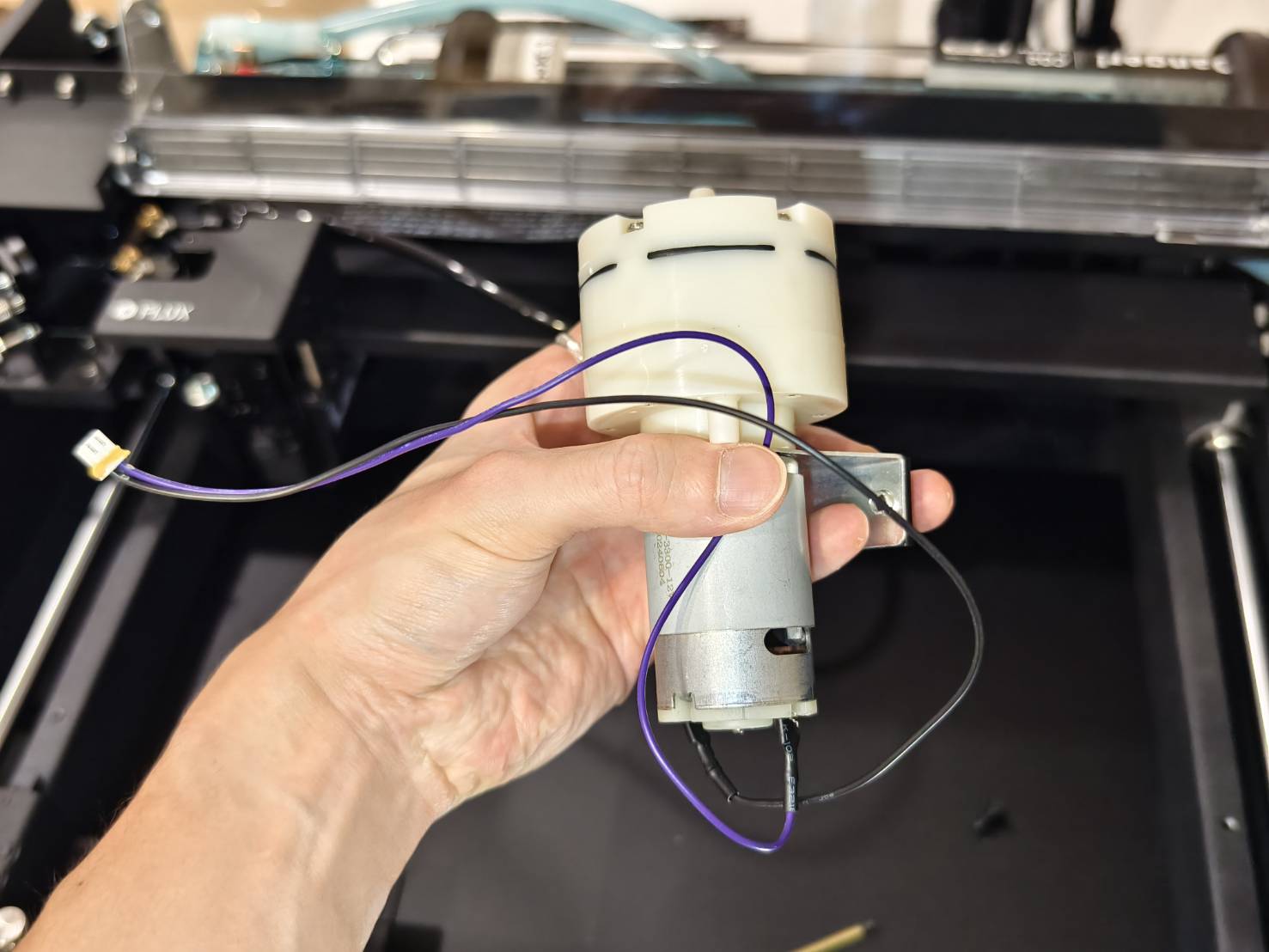

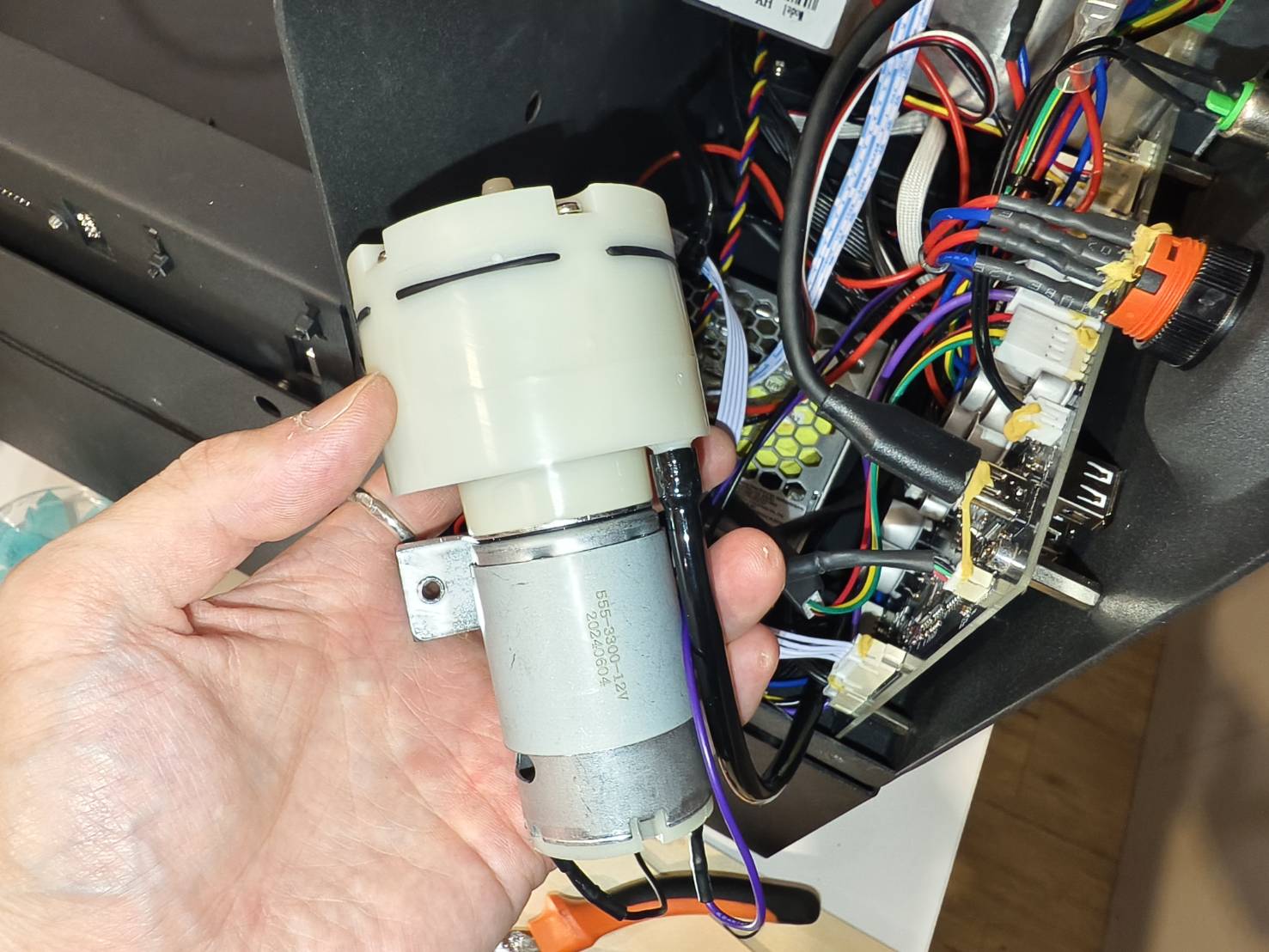

이제 시스템에서 에어 펌프를 제거할 수 있습니다.

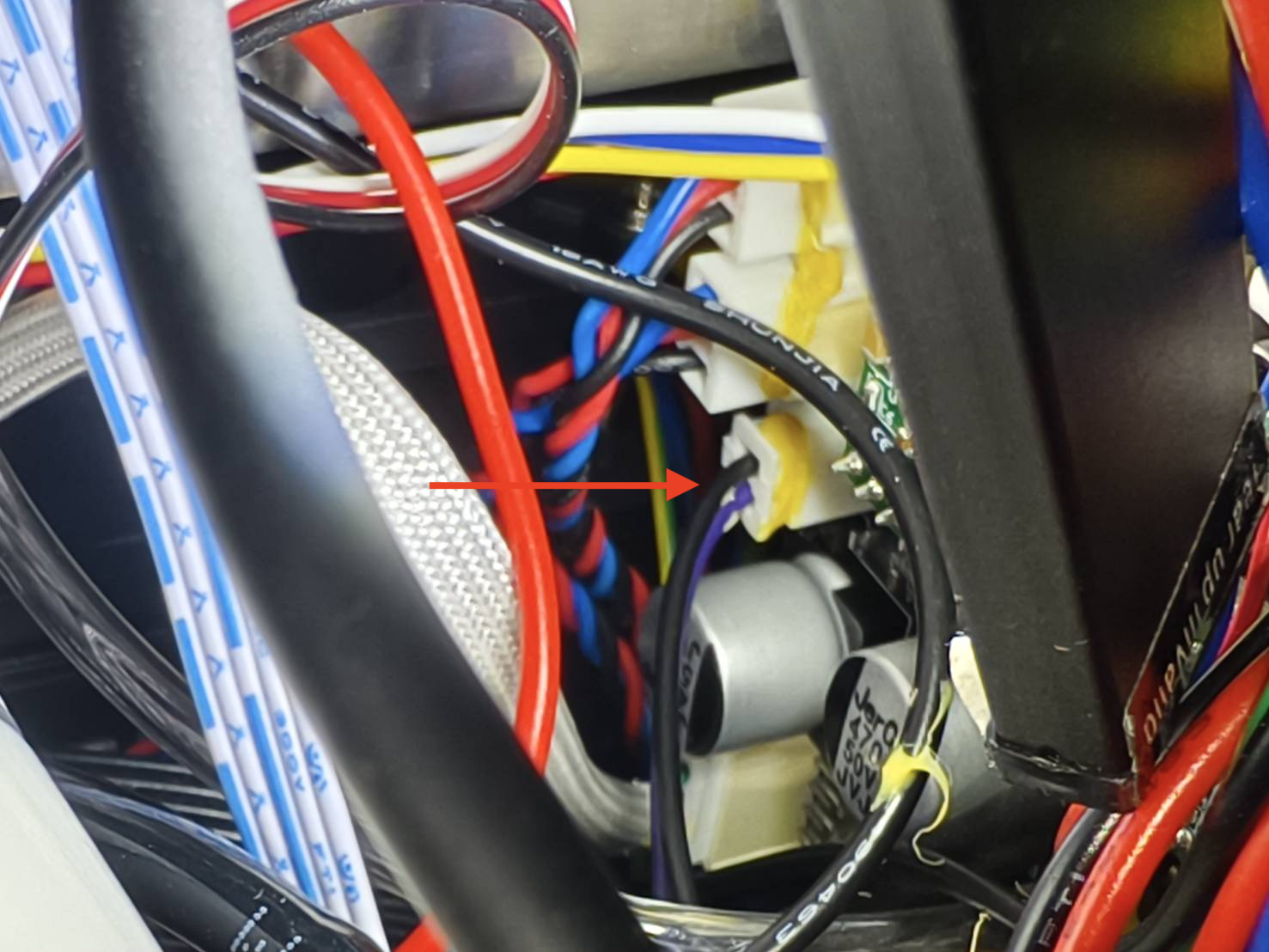

새 에어 펌프의 케이블을 메인보드에 연결합니다.
(메인보드가 아래 사진과 다른 경우 다이어그램 을 확인하여 올바른 케이블 위치를 찾으십시오.)

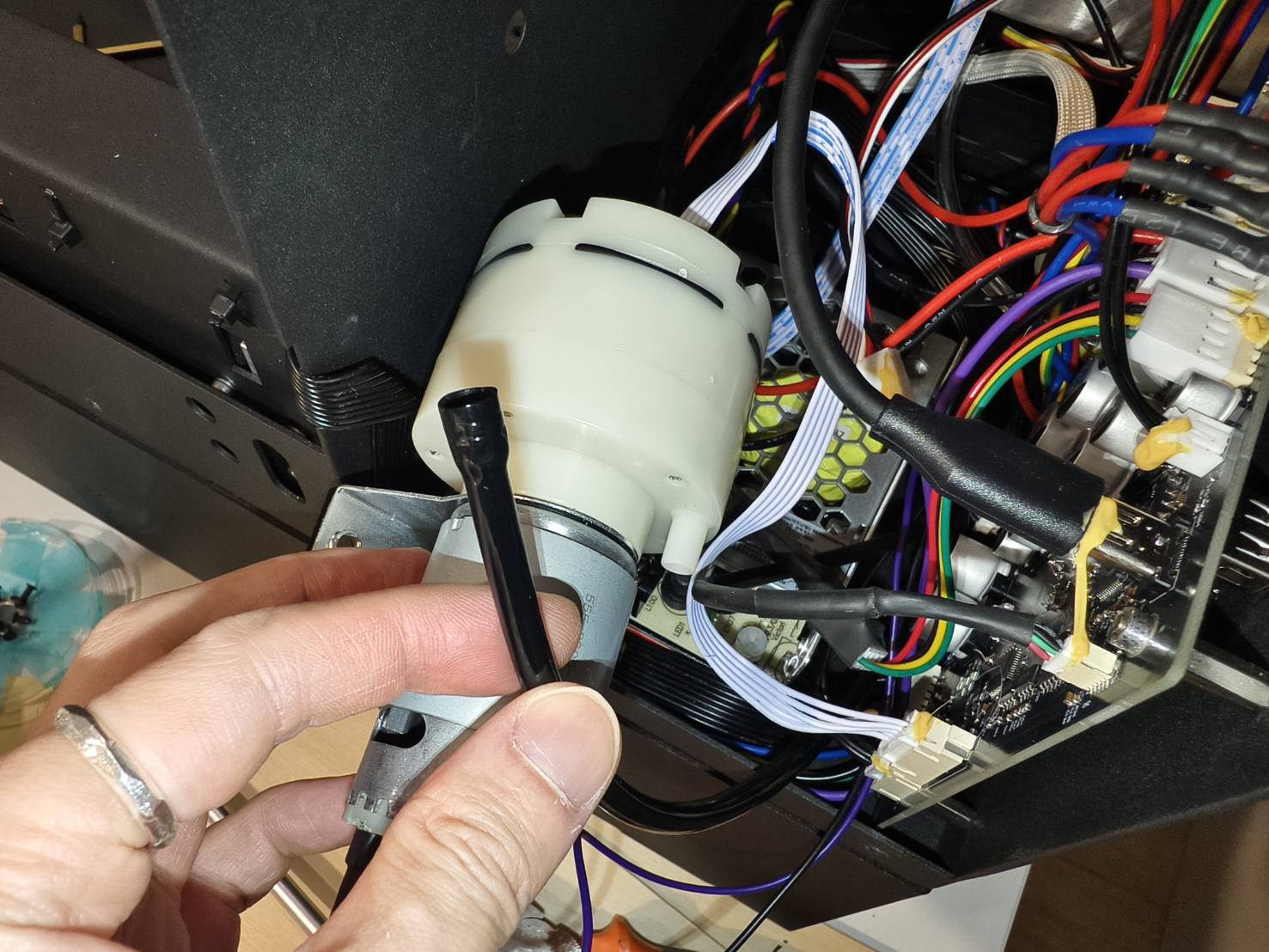

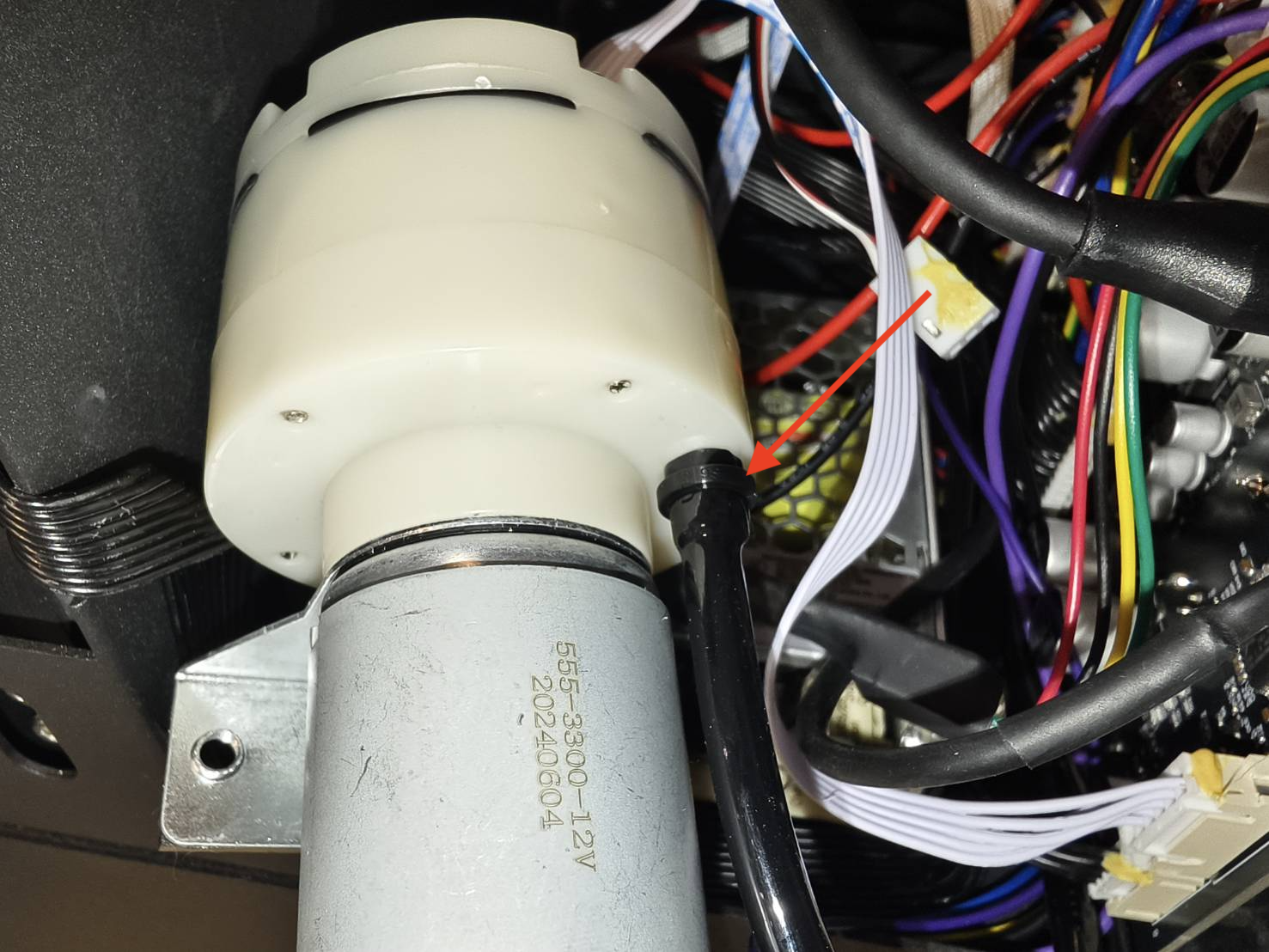

새 에어 펌프에 에어 호스를 연결합니다.

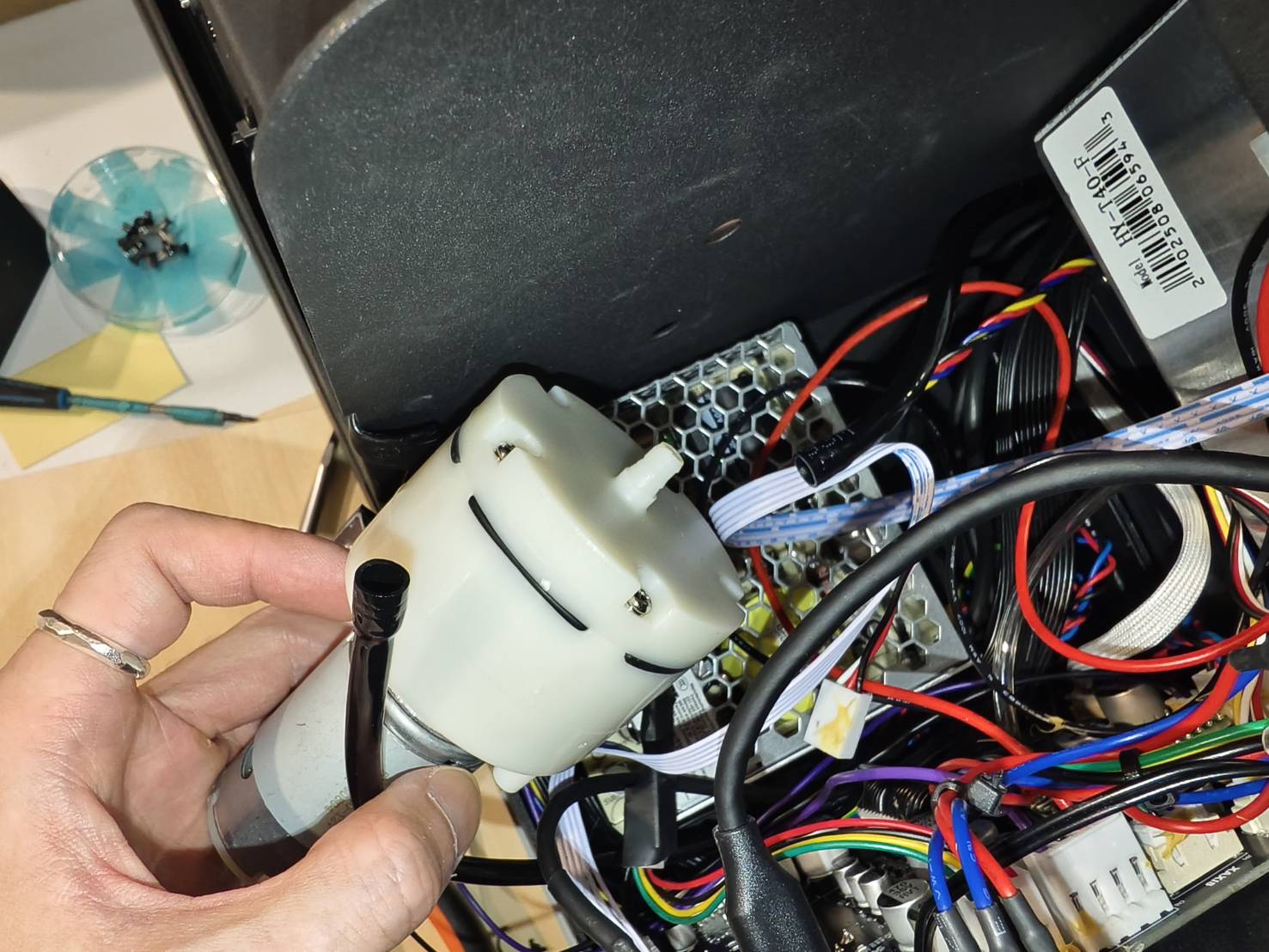

프레임에 에어 펌프를 장착합니다.

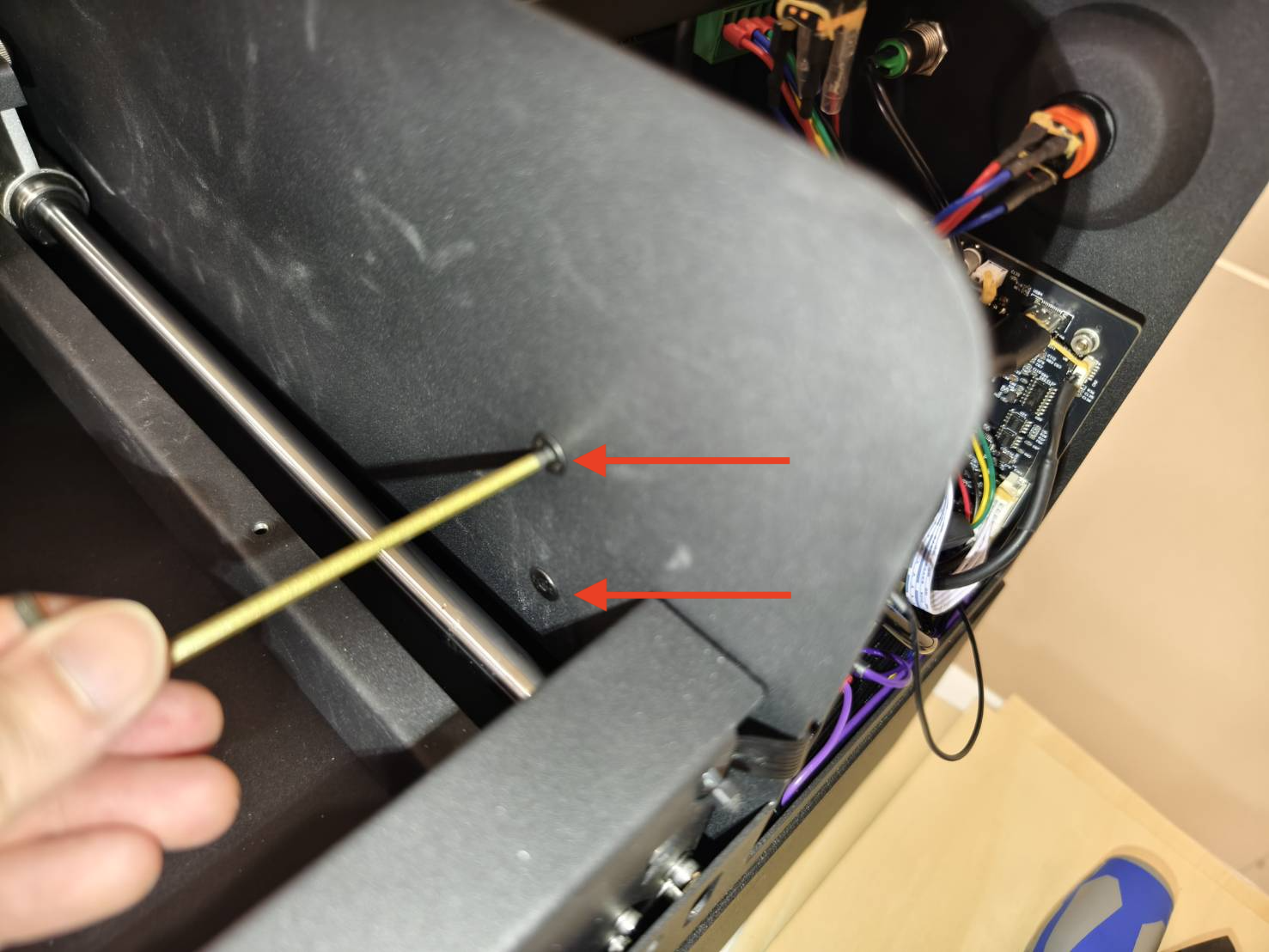

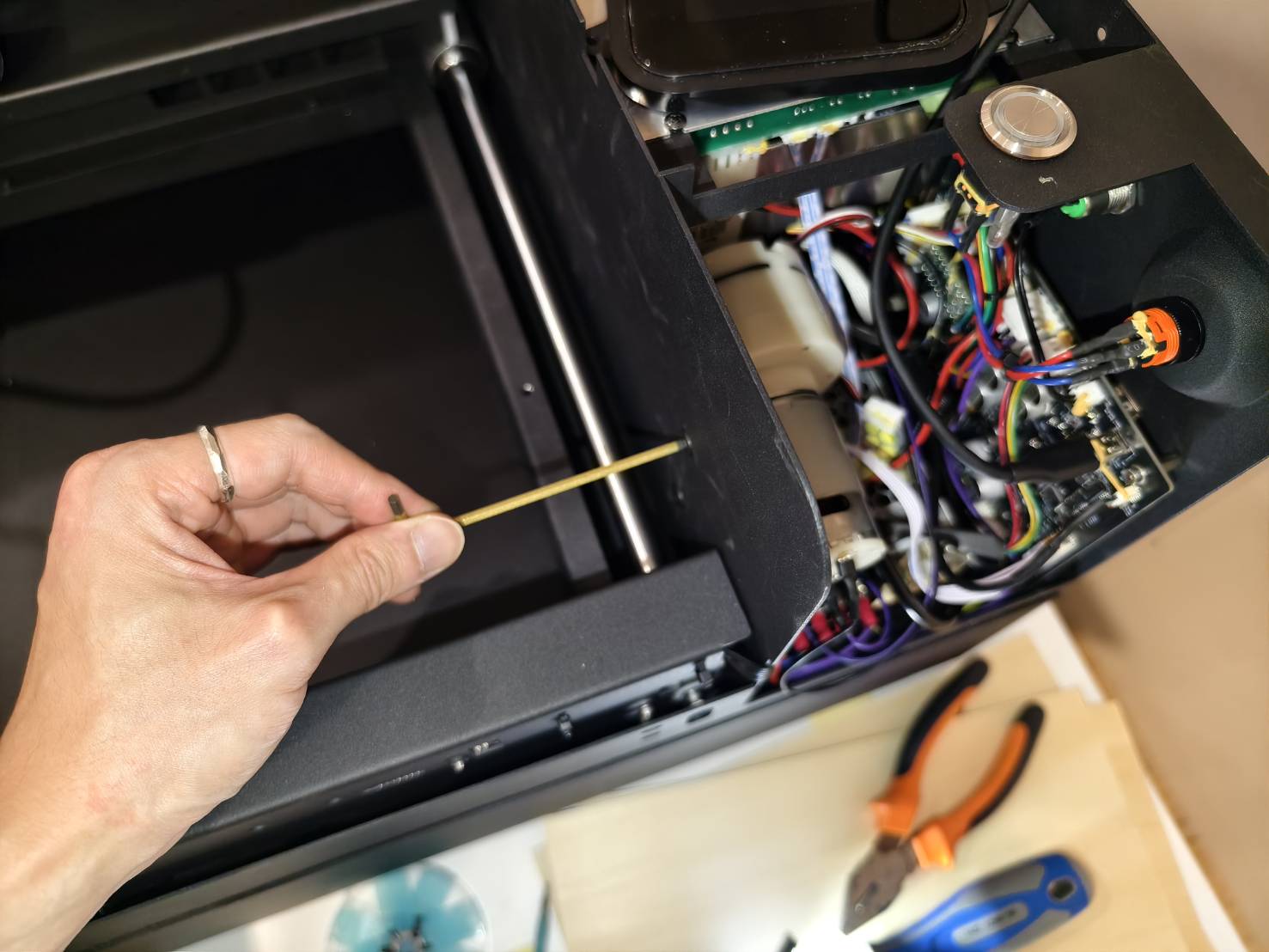

전면 금속 커버를 재설치합니다.
