beamo II - 레이저 전원 공급 장치(Laser PSU) 교체

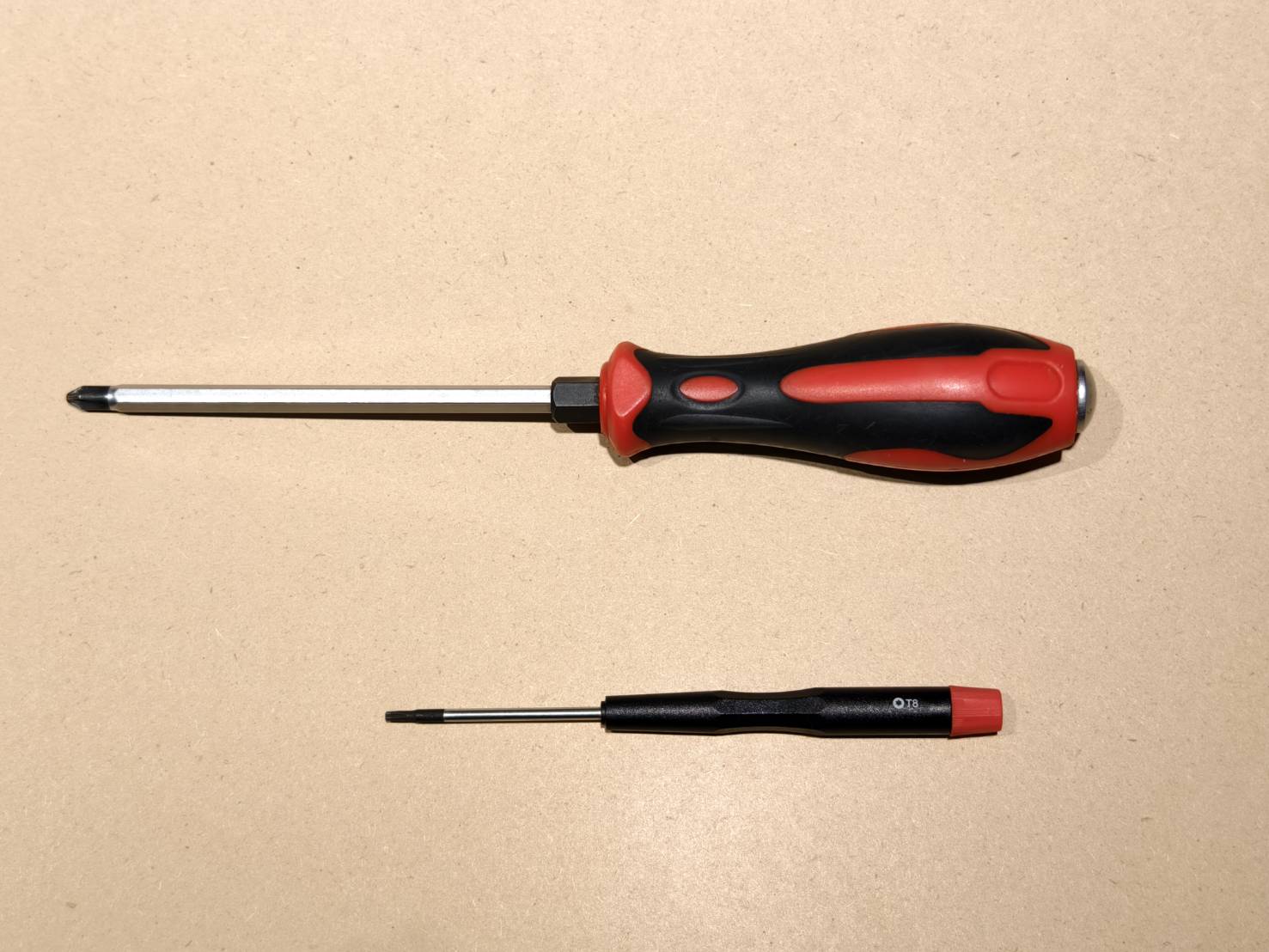

도구

1단계

기기의 전원을 끄고 전원 코드를 분리합니다.

2단계

전면 금속 커버를 분리합니다. (T8 토크스 나사 * 10개)

3단계

후면 금속 커버를 분리합니다.

4단계

레이저 PSU의 케이블을 분리합니다.

5단계

• 레이저 전원 공급 장치의 나사 4개를 분리합니다.



6단계

레이저 PSU를 분리하여 임시로 옆에 놓아둡니다.
(현재 PSU 케이블은 아직 레이저 튜브에 연결되어 있습니다.)

7단계

워터 펌프를 분리하여 레이저 튜브에서 PSU 케이블을 분리하면 레이저 PSU를 시스템에서 완전히 제거할 수 있습니다.

8단계

새 PSU의 케이블을 레이저 튜브에 연결하고 워터 펌프를 원래 위치에 다시 장착합니다.

9단계

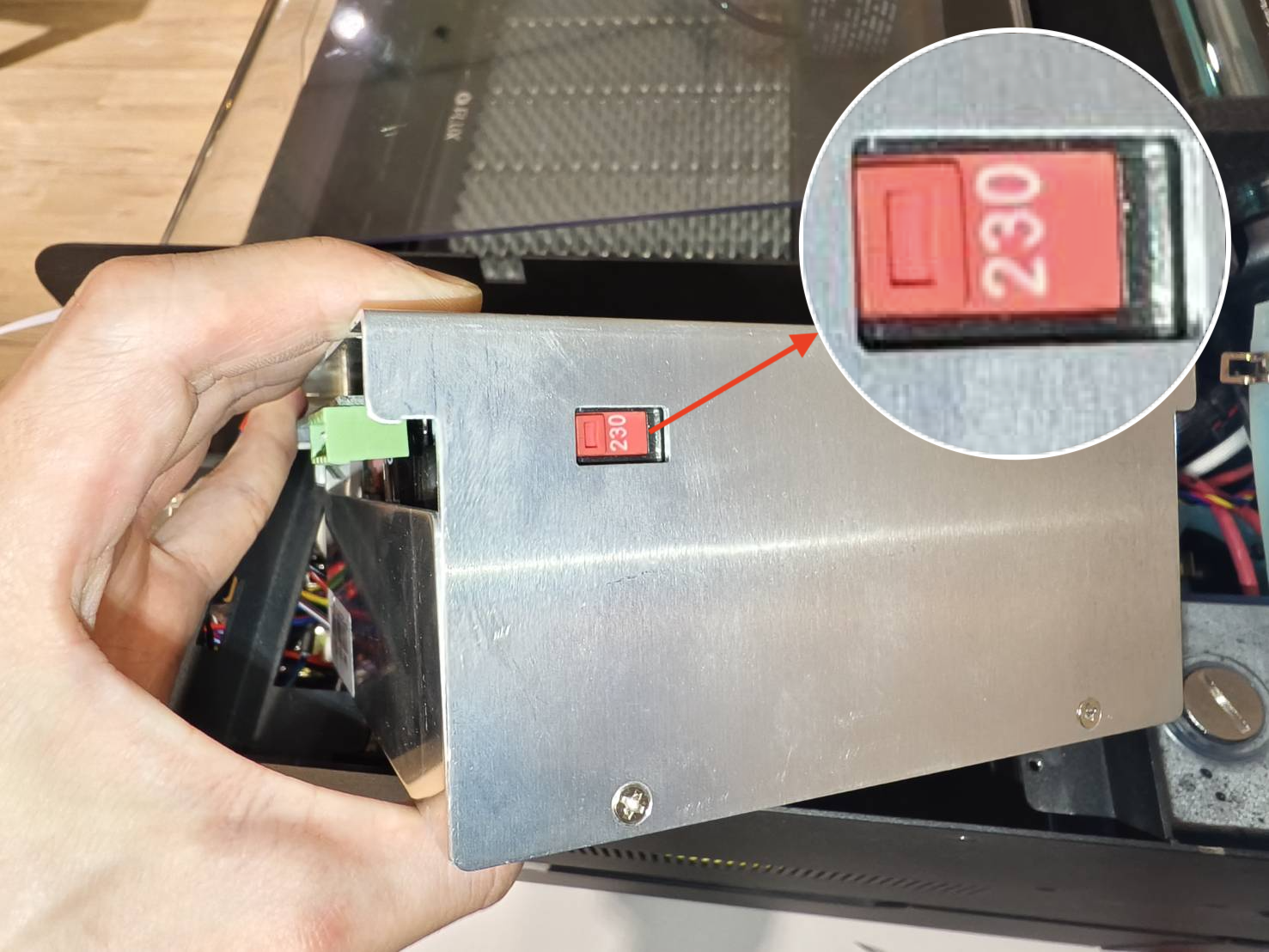

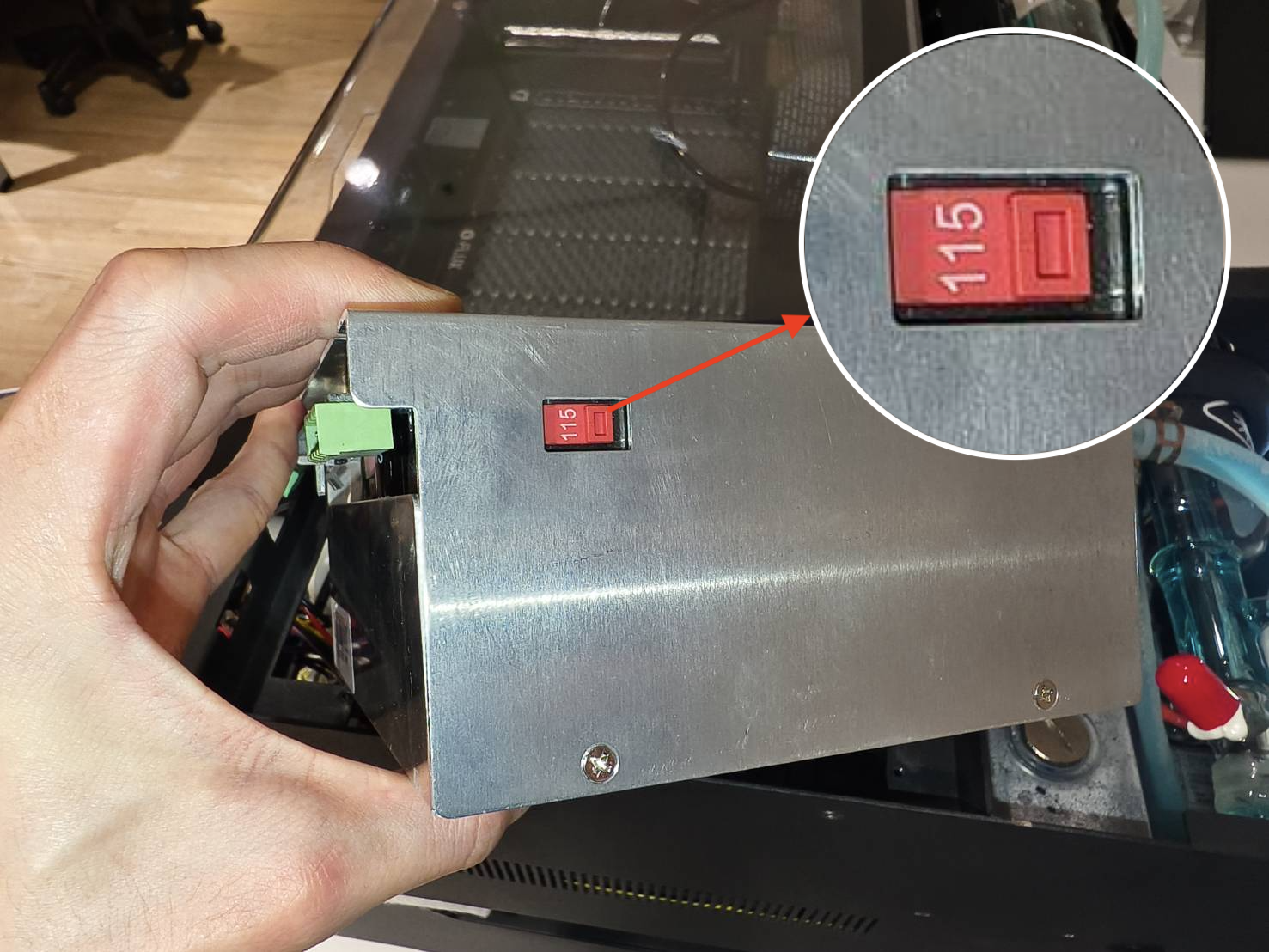

• 115V 또는 230V용 전압 스위치가 있습니다. 사용 환경에 맞는 올바른 전압으로 전환하십시오. (예: 미국은 110V를 사용하므로 115V로 전환하고, 영국은 230V를 사용하므로 230V로 전환합니다.)

• 레이저 PSU를 제자리에 배치하십시오.

10단계

4개의 나사로 PSU를 고정하십시오.

11단계

케이블을 레이저 PSU에 연결하십시오.

12단계

Type-C 케이블을 메인보드에 연결하십시오. 케이블의 흰색 점이 아래쪽을 향하도록 하십시오.

13단계

후면 금속 커버를 다시 설치하십시오.

14단계

전면 금속 커버를 다시 설치하십시오. 영상과 같이 Type-C 케이블의 흰색 점이 위쪽을 향하도록 하십시오.
