beamo II - 워터 펌프 교체

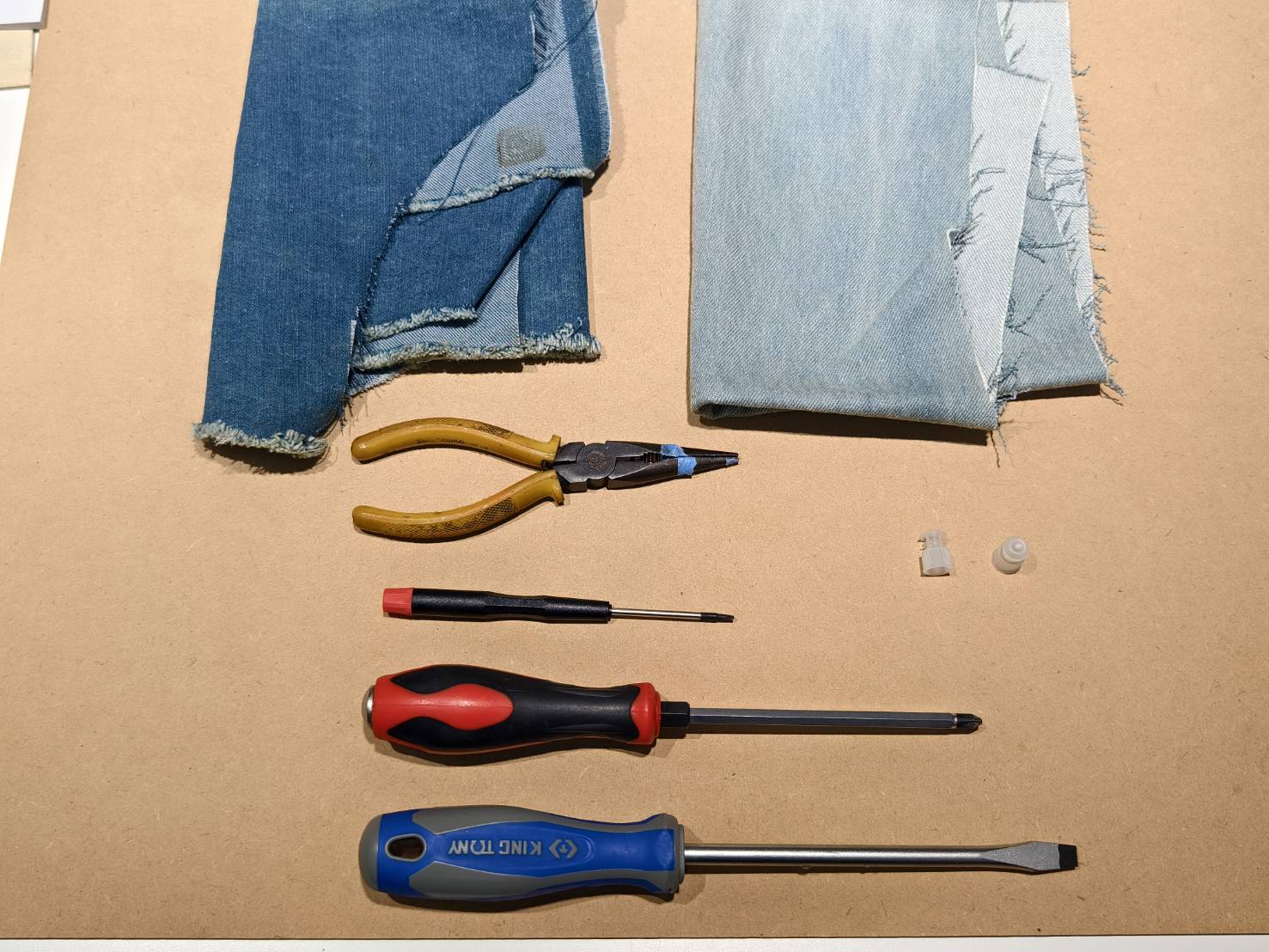

도구

1단계

기기의 전원을 끄고 전원 코드를 분리합니다.

2단계

전면 금속 커버를 분리합니다. (T8 토크스 나사 * 10개)

3단계

후면 금속 커버를 분리합니다.

4단계

레이저 PSU의 케이블을 분리합니다.

5단계

레이저 전원 공급 장치의 나사 4개를 제거합니다.

6단계

레이저 PSU를 분리하여 임시로 옆에 놓습니다.
(현재 PSU 케이블은 레이저 튜브에 연결된 상태입니다.)

7단계

• 기기 프레임에서 워터 펌프를 분리합니다.

• 메인보드에서 워터 펌프 케이블을 분리합니다.

8단계

기기 내부의 메인보드와 배선 주위에 걸레를 깔아 둡니다.
영상을 참조하십시오.

9단계

워터 호스의 금속 클립을 제거합니다.

10단계

워터 호스에서 워터 펌프를 분리하면 시스템에서 워터 펌프를 제거할 수 있습니다.
펌프를 분리하면 물이 샐 수 있으므로 호스 플러그를 미리 준비하고, 분리 즉시 플러그를 사용하시기 바랍니다.
(종이 타월은 플라이어로 인한 워터 호스 손상을 방지하기 위해 사용됩니다.)

11단계

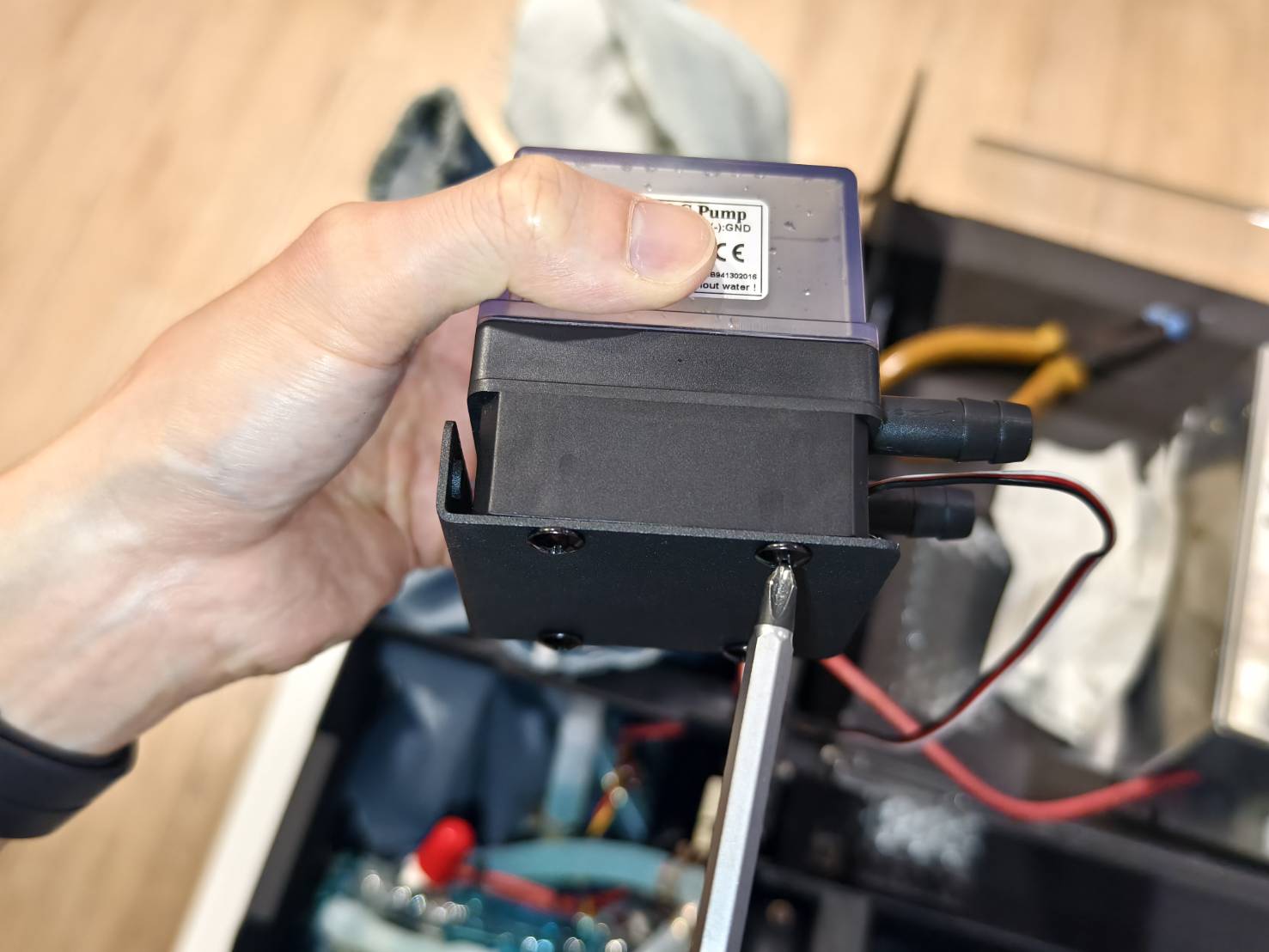

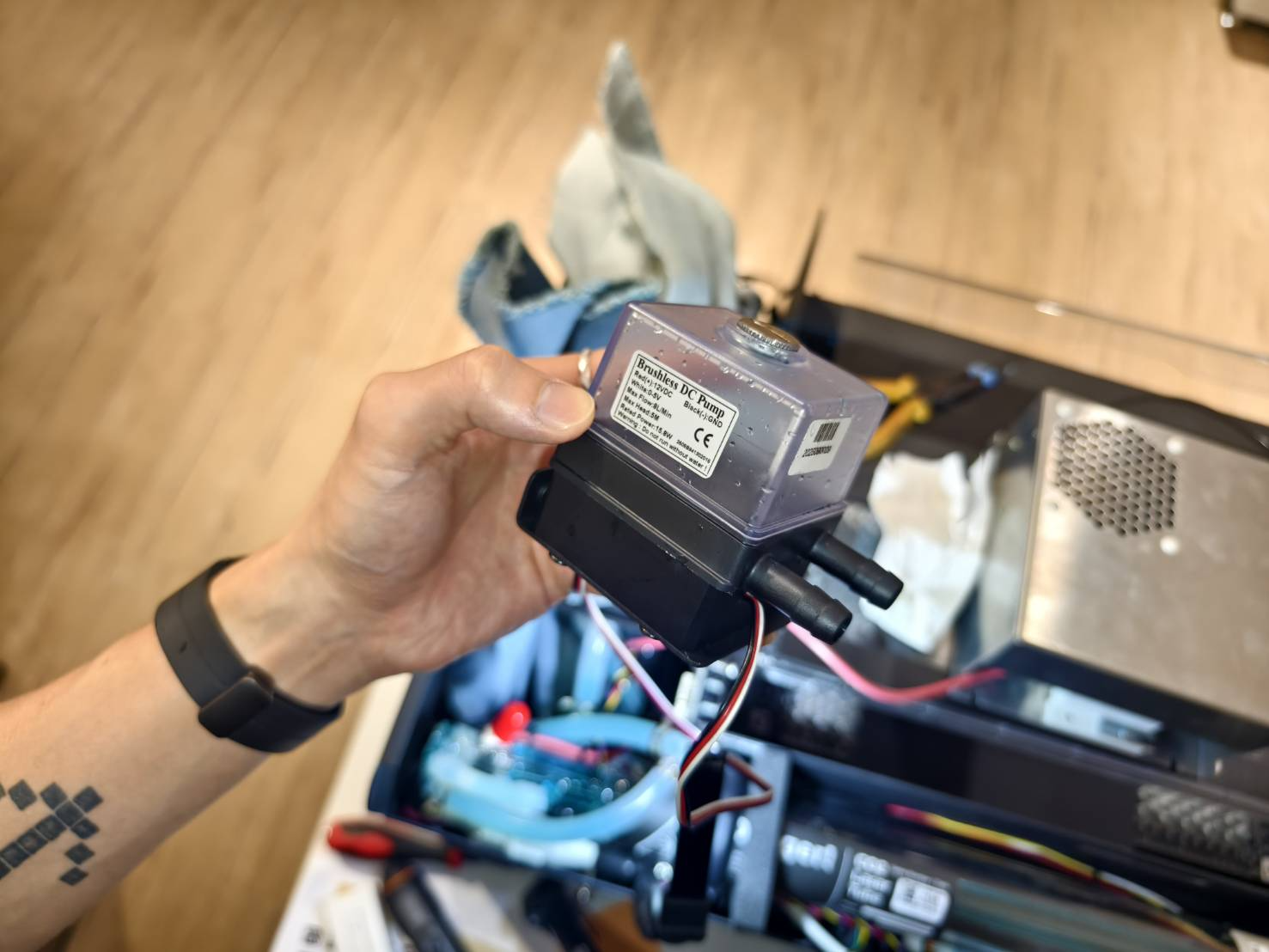

• 펌프 내부의 물을 배수합니다.

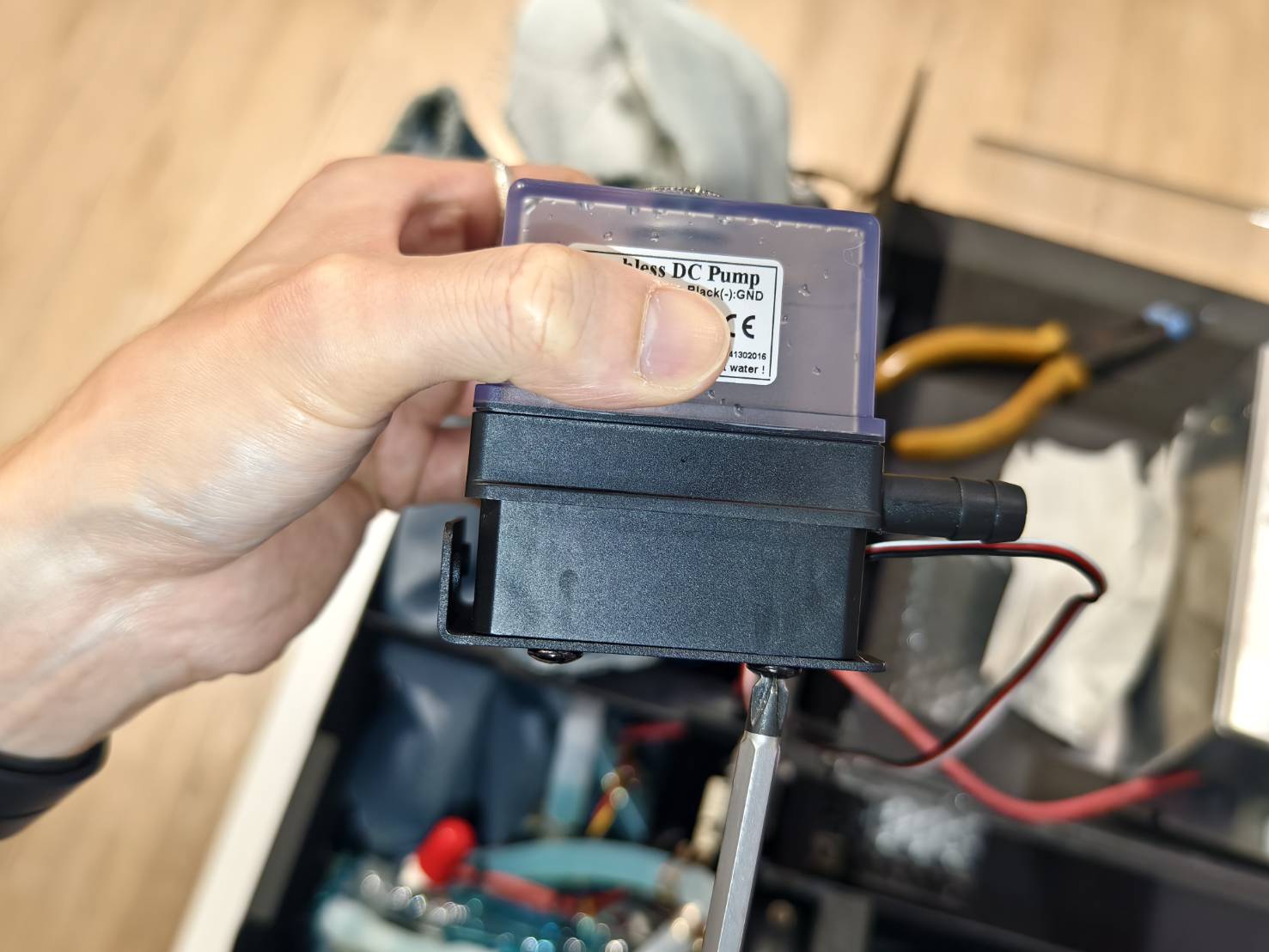

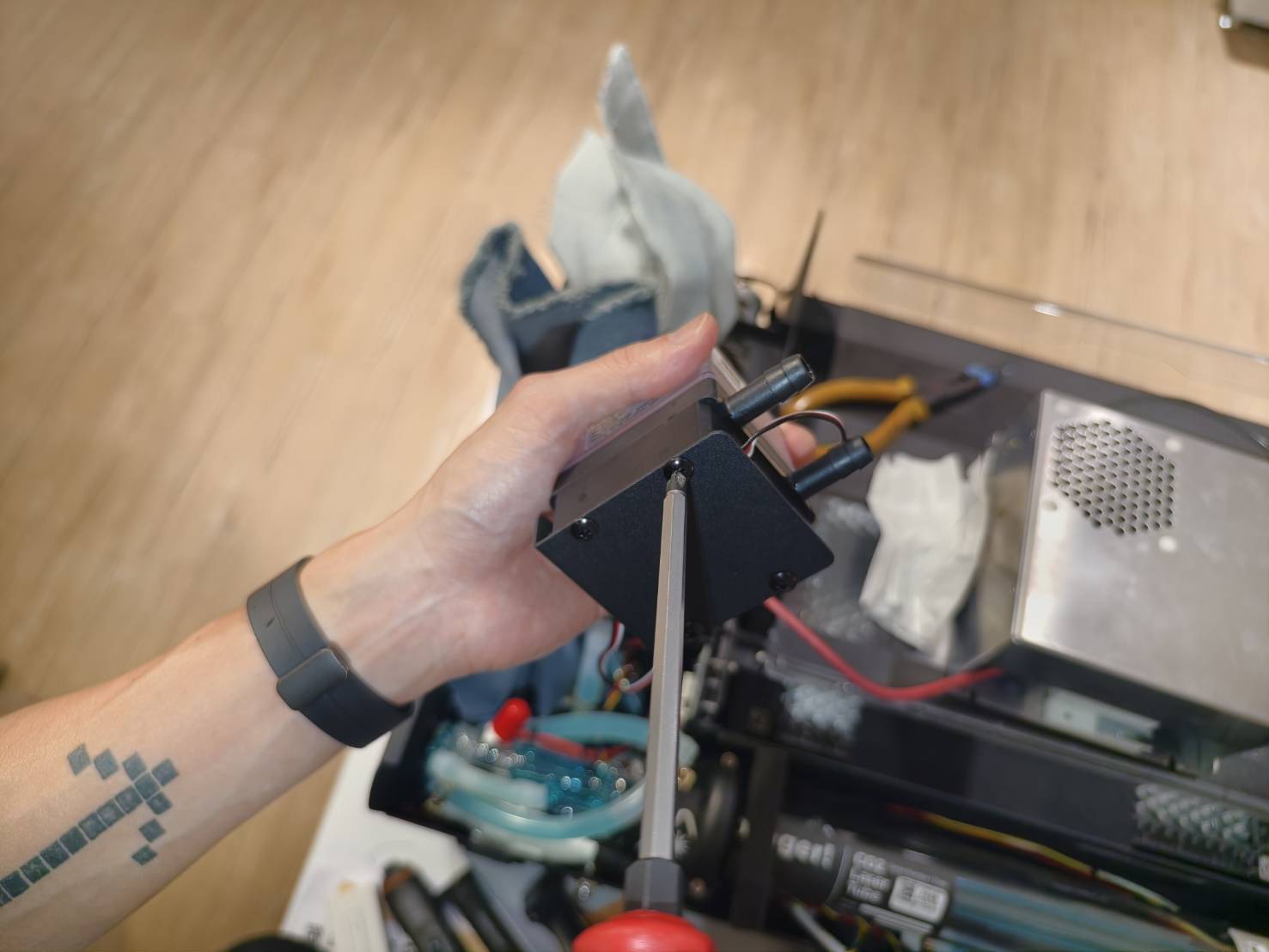

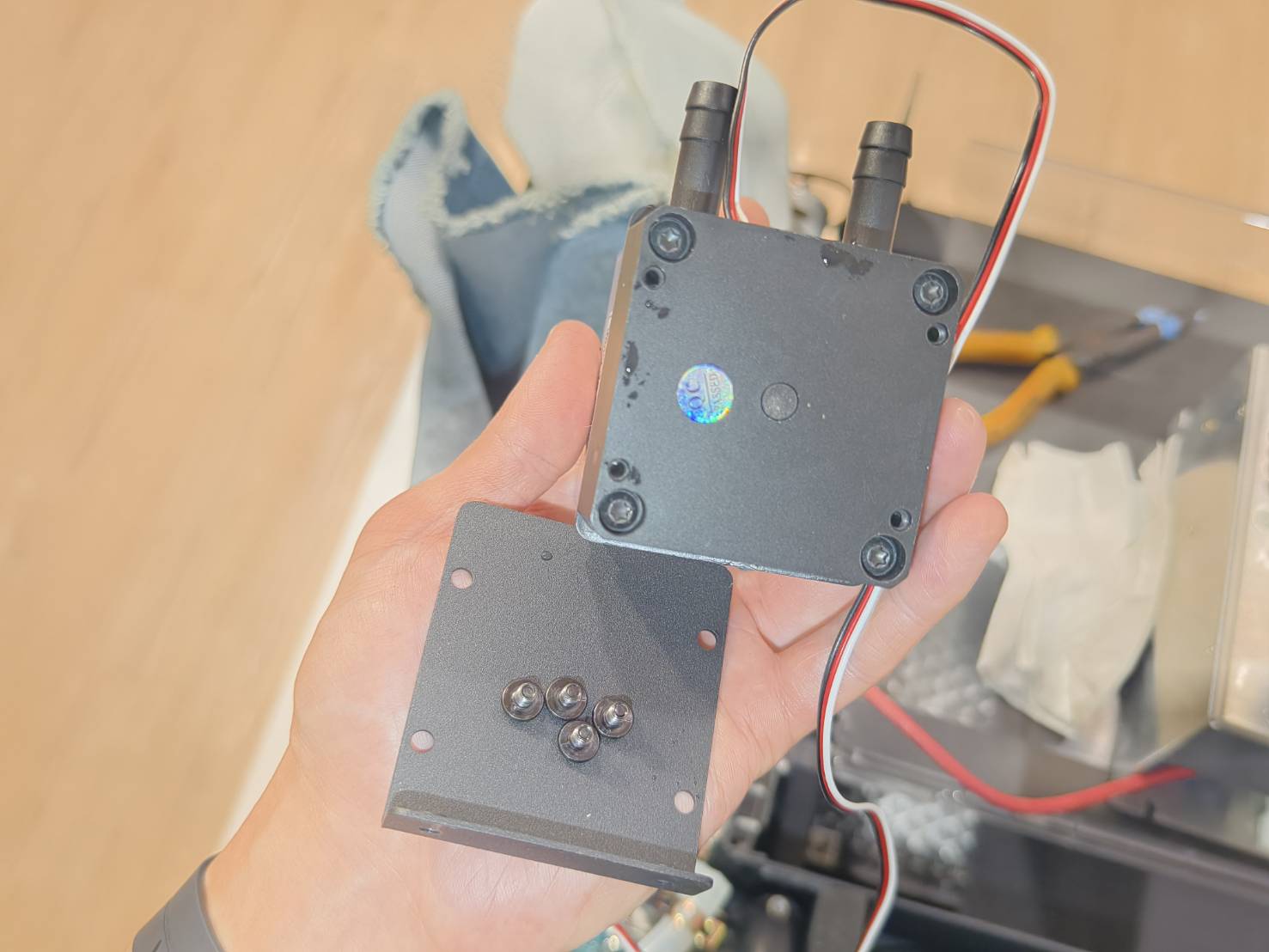

• 펌프에서 시트를 분리하십시오.



12단계

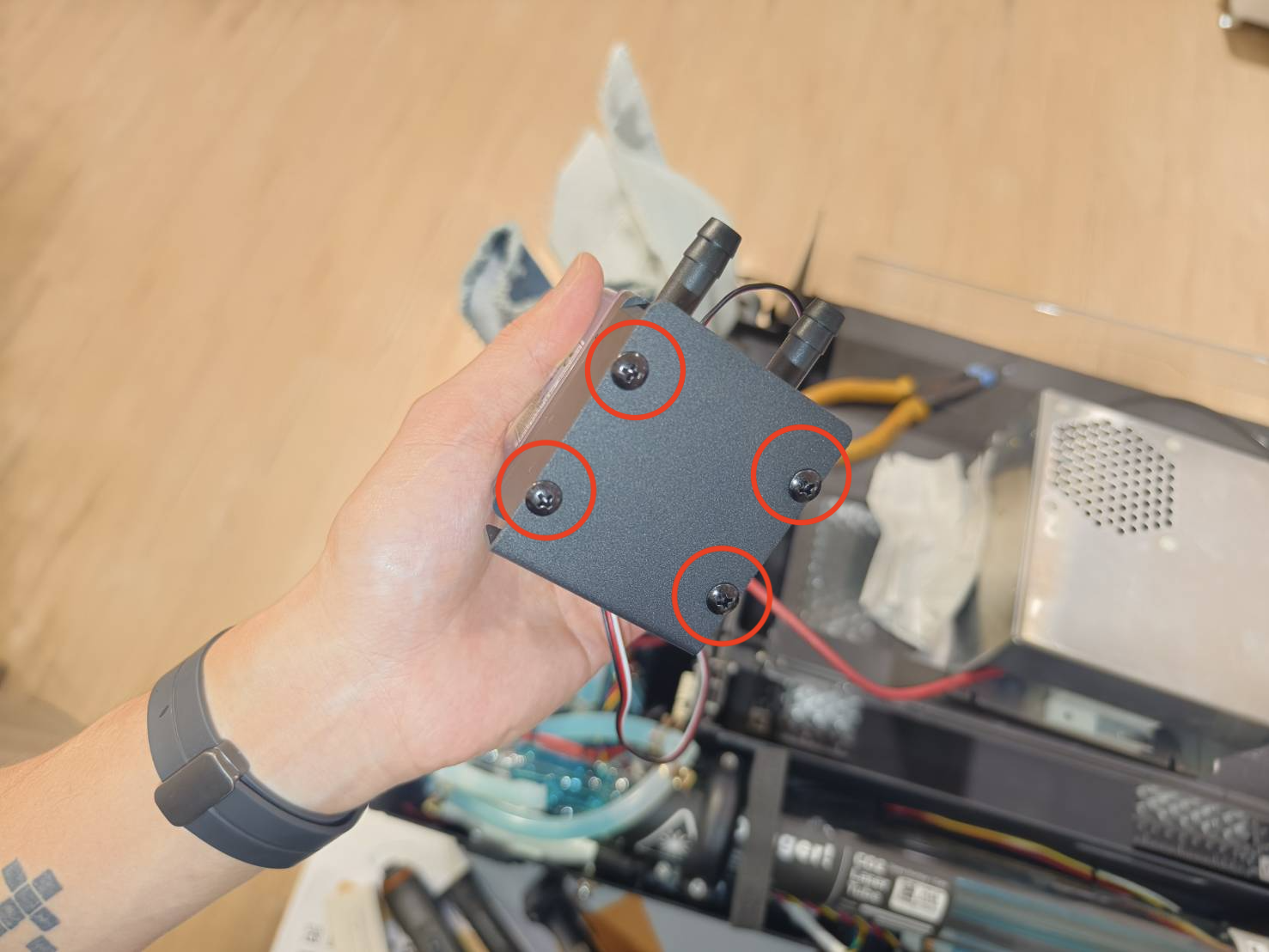

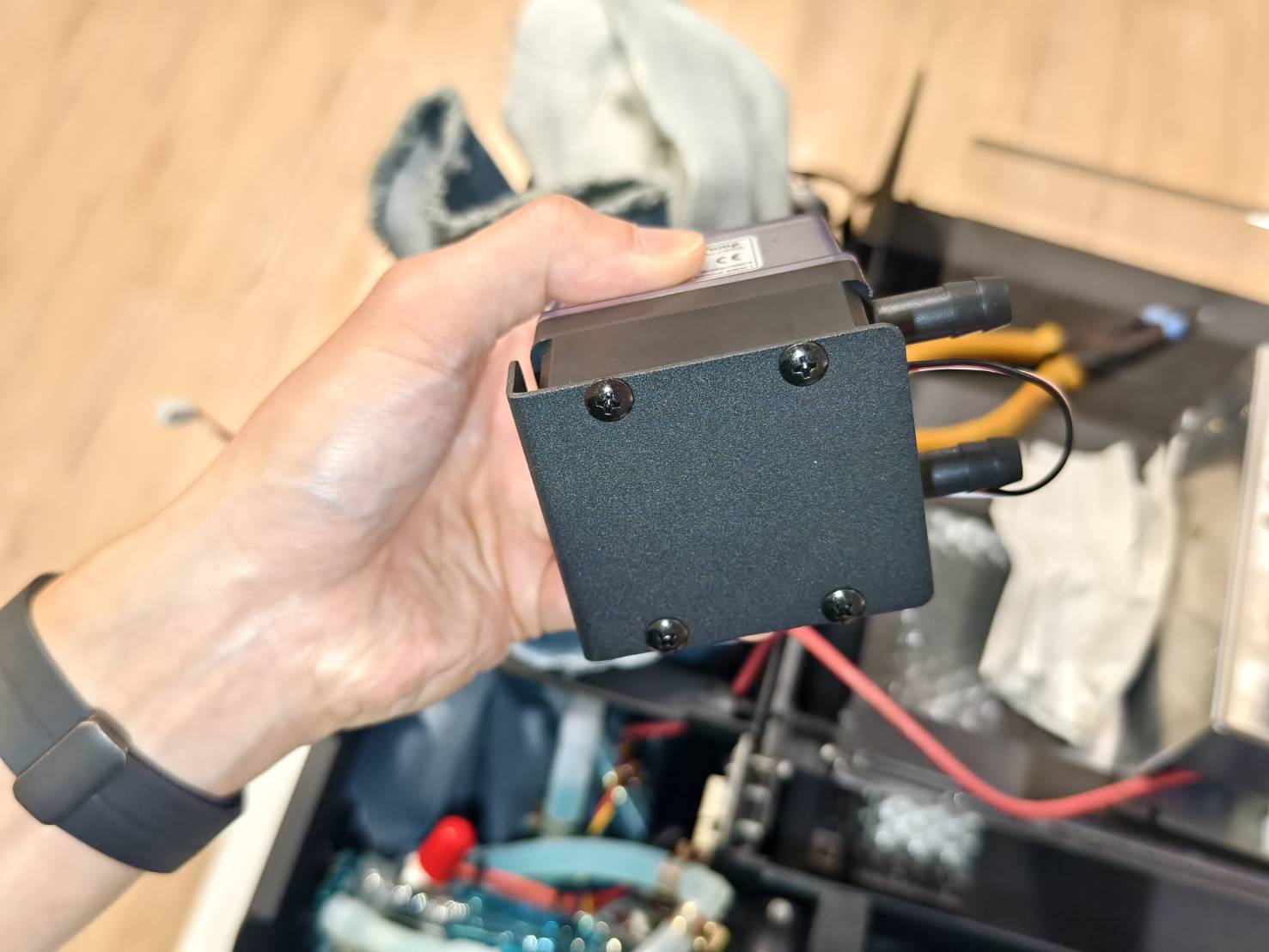

새 워터 펌프에 시트를 다시 장착하십시오.

13단계

• 새 워터 펌프에 워터 호스를 연결하십시오.

• 영상과 같이 워터 호스가 구부러져 있는 경우, 워터 호스를 비틀어 펴 주십시오.

14단계

• 헝겊을 제거하고 워터 펌프를 프레임에 나사로 고정하십시오.

• 펌프 케이블을 메인보드에 연결하십시오.

15단계

레이저 PSU를 제자리에 배치하십시오.

16단계

4개의 나사로 PSU를 고정하십시오.

17단계

케이블을 레이저 PSU에 연결하십시오.

18단계

Type-C 케이블을 메인보드에 연결하십시오. 케이블의 흰색 점이 아래를 향하도록 하십시오.

19단계

전면 금속 커버를 재설치합니다. 영상과 같이 Type-C 케이블의 흰색 점이 위를 향하도록 확인하십시오.

20단계

시스템에 물을 추가합니다.
[4-8 냉각수 교체]
