4-3 고급 광경로 조정

1｜양면 테이프
2｜양구 렌치
3｜플라이어

2단계 - 베드 낮추기:

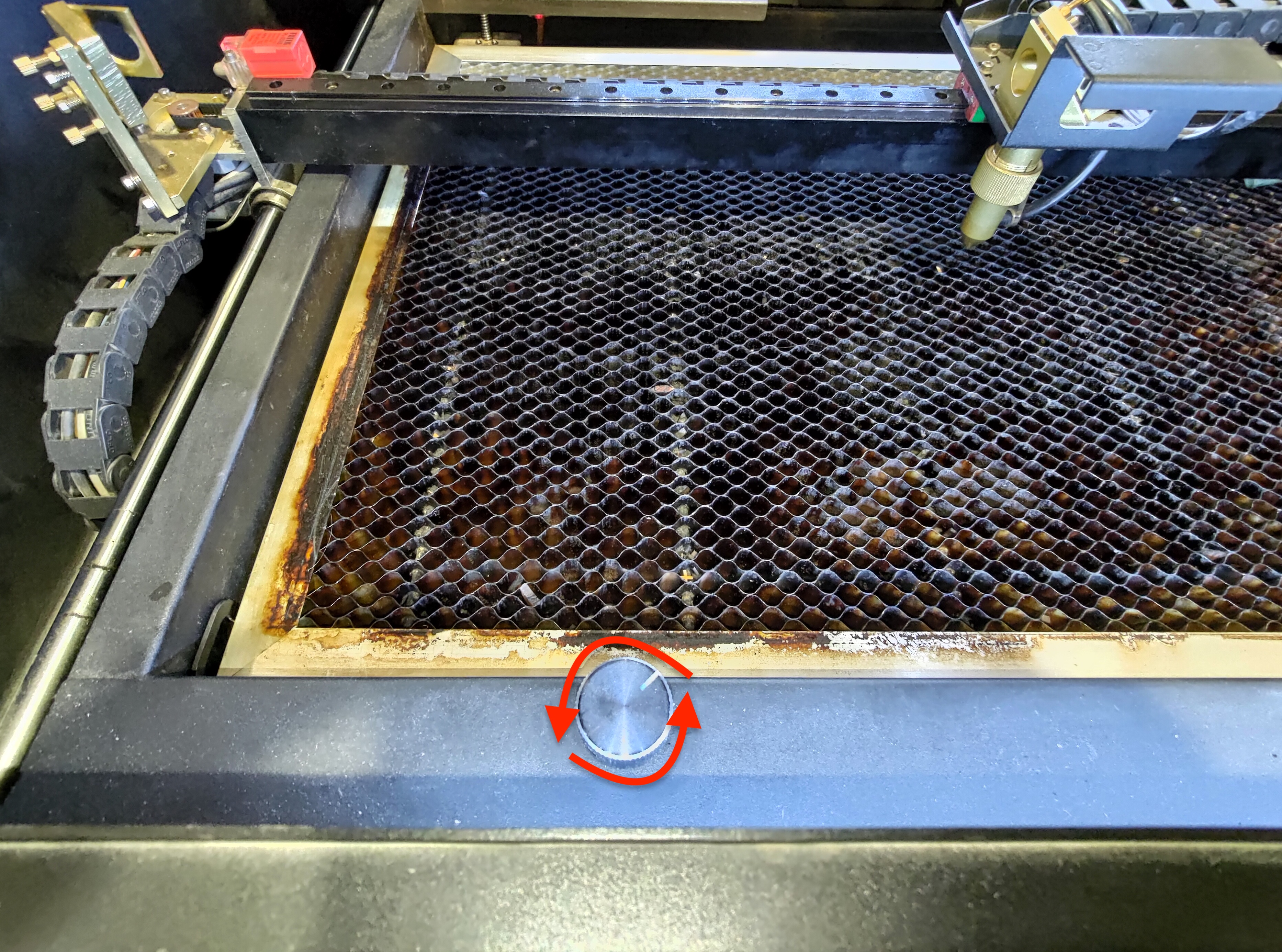

노브를 시계 반대 방향으로 돌려 베드를 맨 아래로 내립니다 시계 반대 방향.

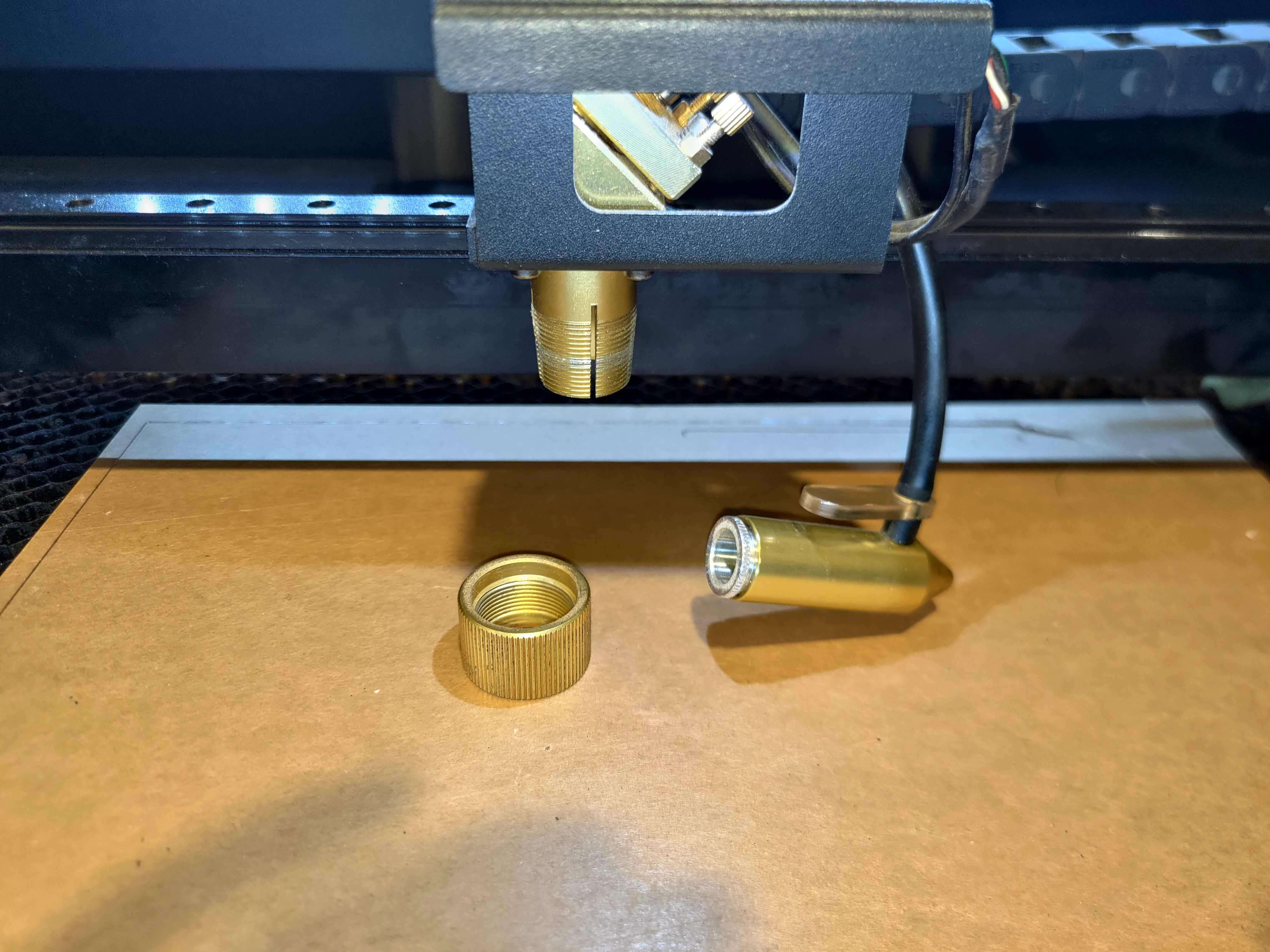

3단계 - 노즐과 초점 렌즈 분해:

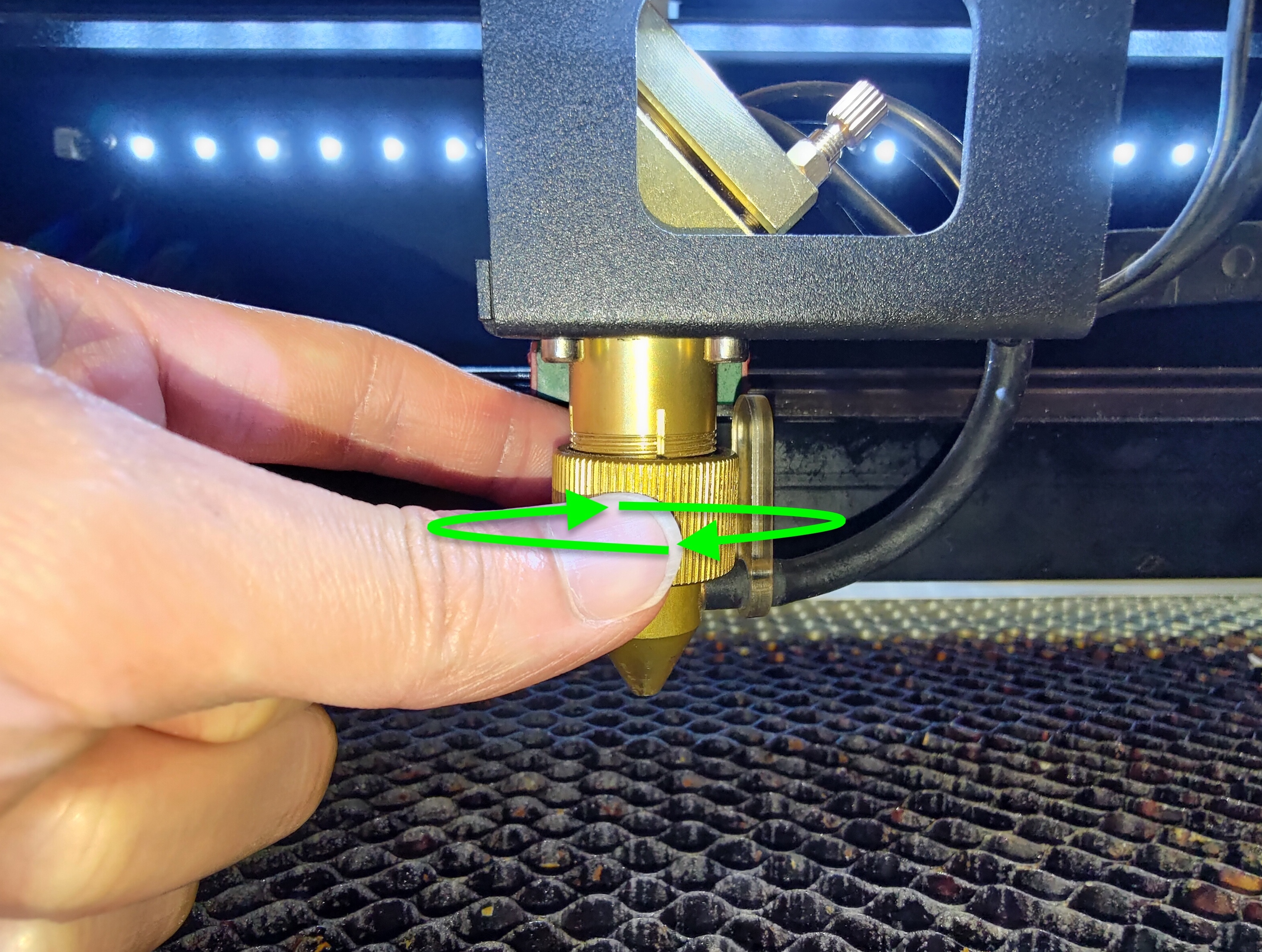

링은 풀리려면 시계 방향 으로 돌려야 합니다.

링을 풀면 노즐을 레이저 헤드 어셈블리에서 분리할 수 있습니다.
노즐과 링이 있을 것입니다. 링을 안전하게 보관하고 호스는 연결된 상태로 두십시오.

4단계 - 노즐 옆으로 치우기:
펄스를 만드는 동안 레이저 빔에 맞지 않도록 플라스틱 체인 위나 뒤에 호스가 달린 노즐을 놓습니다.

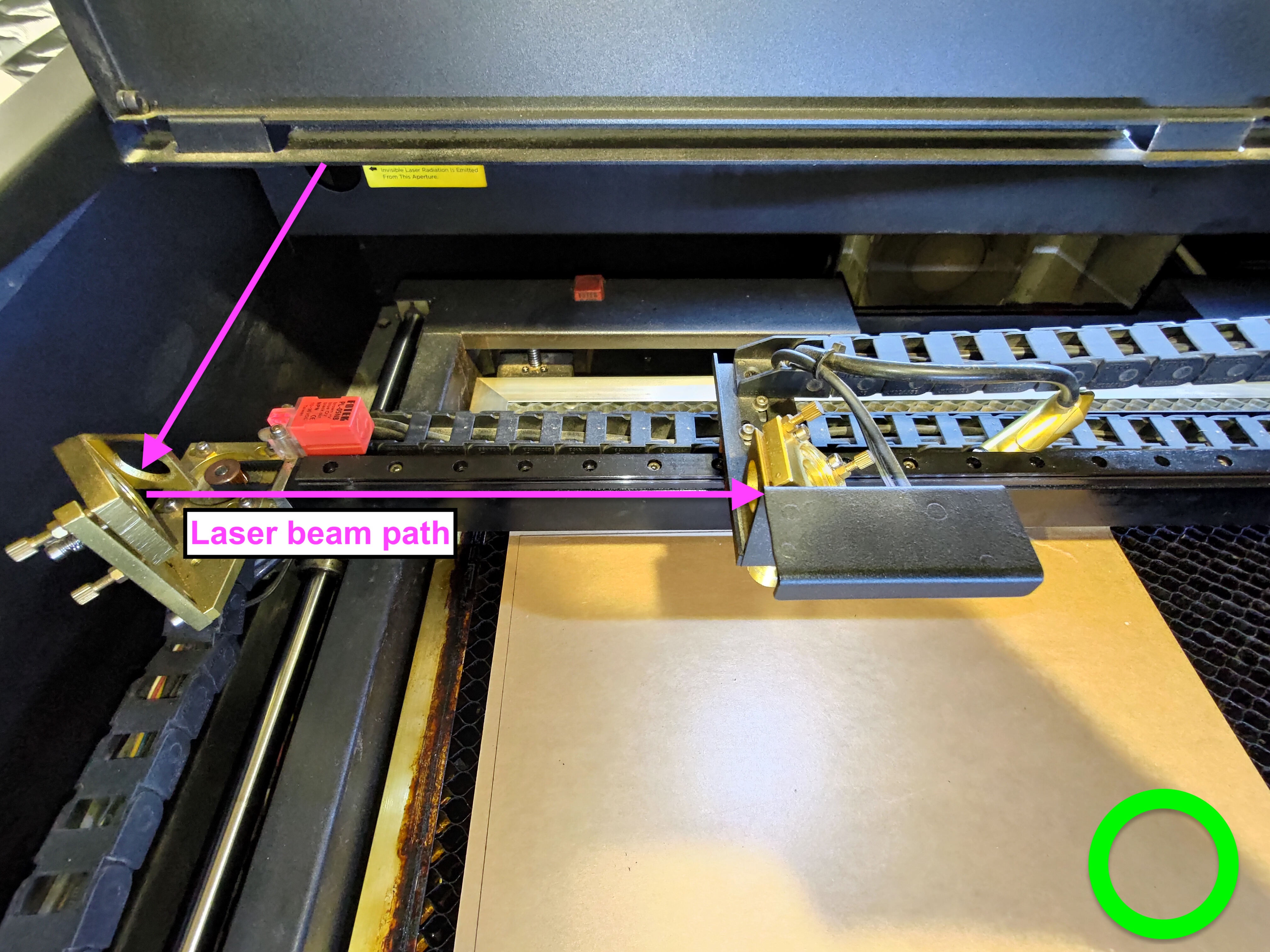

좋은 위치:

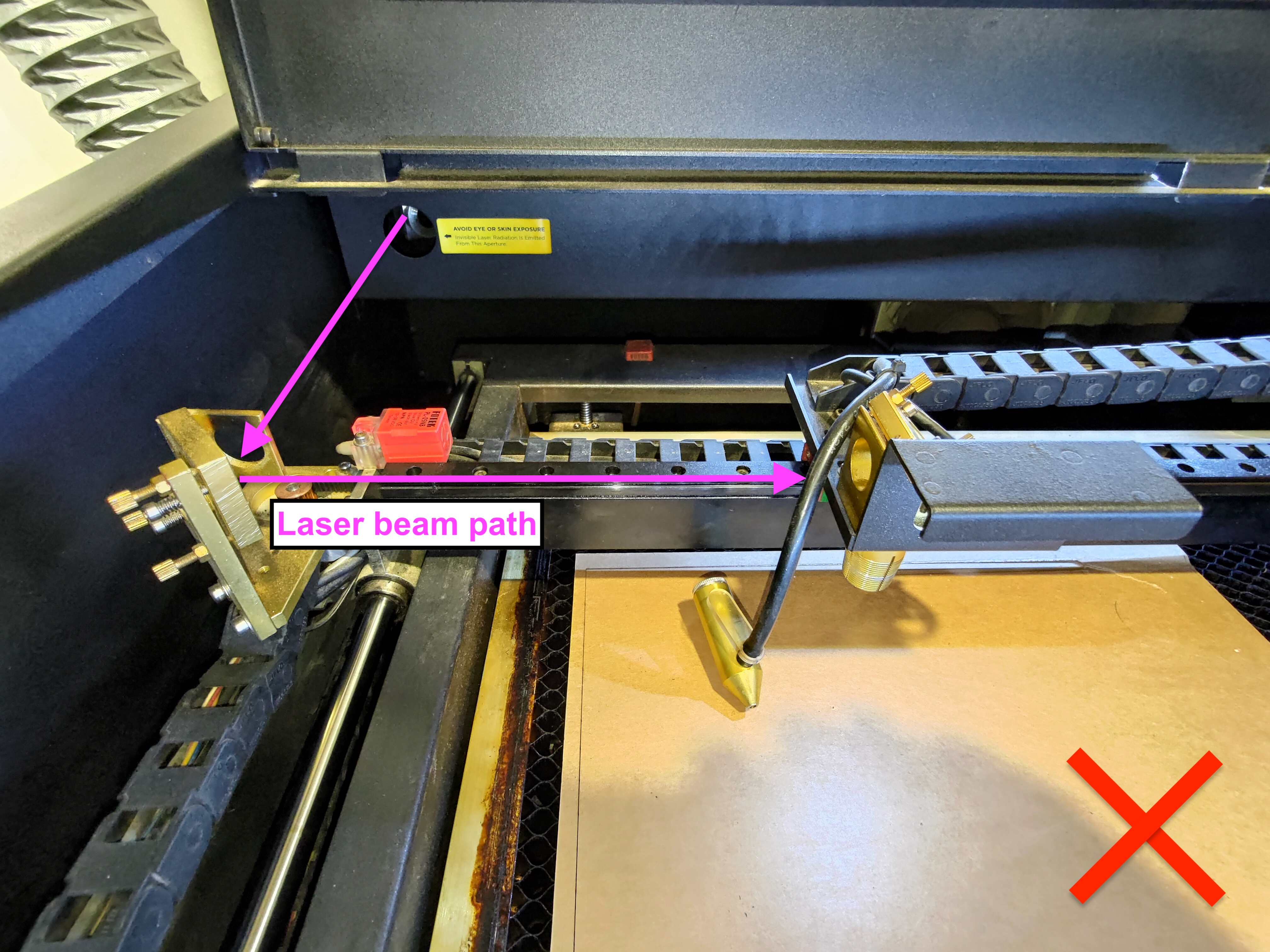

나쁜 위치:

5단계 - 3번째 미러에서 수직 경로(Z축) 재설정:
더블 헤드 렌치와 플라이어를 사용하여 3번째 미러의 너트 3개를 풉니다.

이 세 개의 나사를 돌립니다 시계 반대 방향 으로 미러 홀더와 시트 사이에 틈이 없어질 때까지 또는 나사를 완전히 풀되 빼내지는 마십시오.

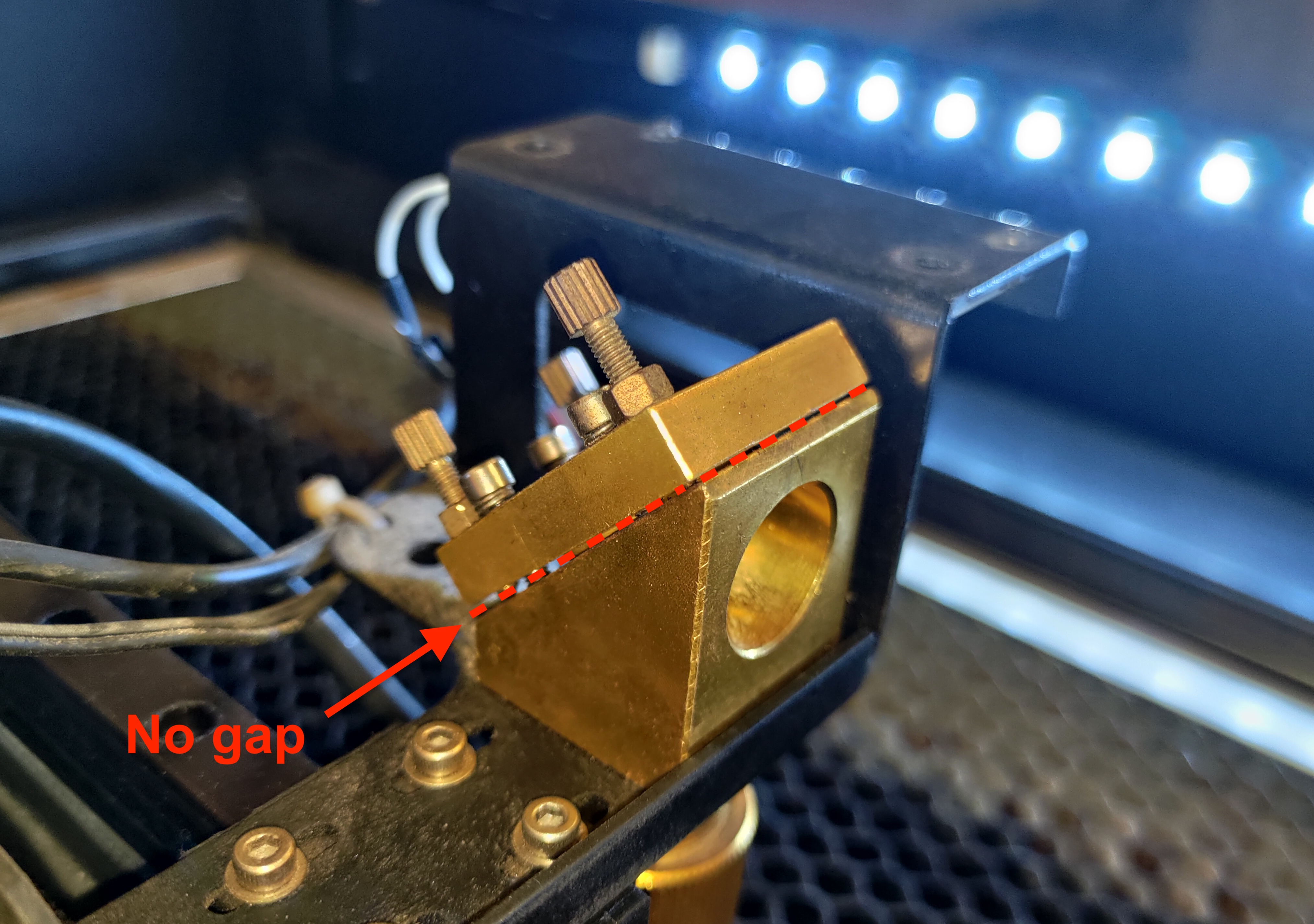

둘 사이에 틈이 없으면 수직 경로가 재설정된 것입니다.

6단계 - 테이프 붙이기 및 펄스 만들기:
레이저 헤드 아래에 한 겹의 양면 테이프를 놓고 입구에 대고 눌러 눌린 자국을 만듭니다.

레이저 헤드를 베드 중앙으로 이동하고 펄스를 3번 만듭니다.
(유지 보수 >> "모터" 누름 >> 헤드 수동으로 이동 >> 뚜껑 닫기 >> 펄스 3번 만들기)

7단계 - 수직 점의 위치 확인:

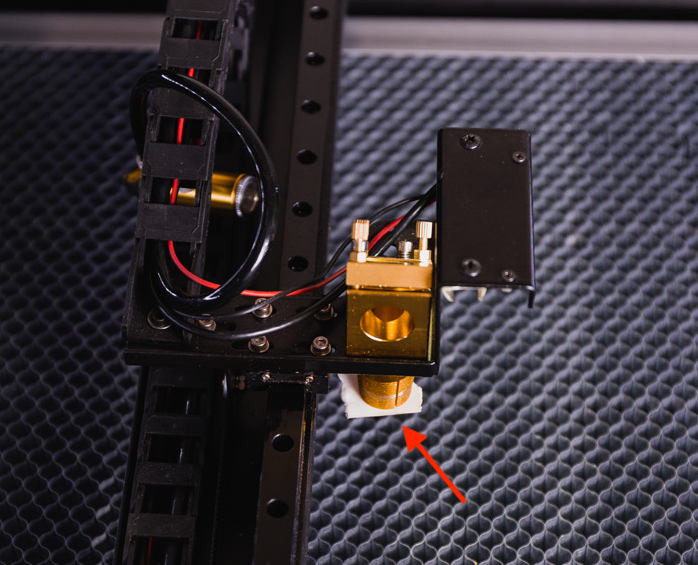

테이프를 제거하고 점의 위치를 확인합니다.
가능한 위치는 중앙, 왼쪽, 오른쪽 세 가지뿐입니다.

1. 중앙 위치:

위의 사진과 같이 점이 중앙에 있다면, 수직 경로가 양호함을 나타내며 8단계로 넘어갈 수 있습니다.

2. 왼쪽 위치:

위 사진과 같이 점이 왼쪽에 있다면, 수직 경로를 조정해야 함을 나타냅니다.

조정 방법:

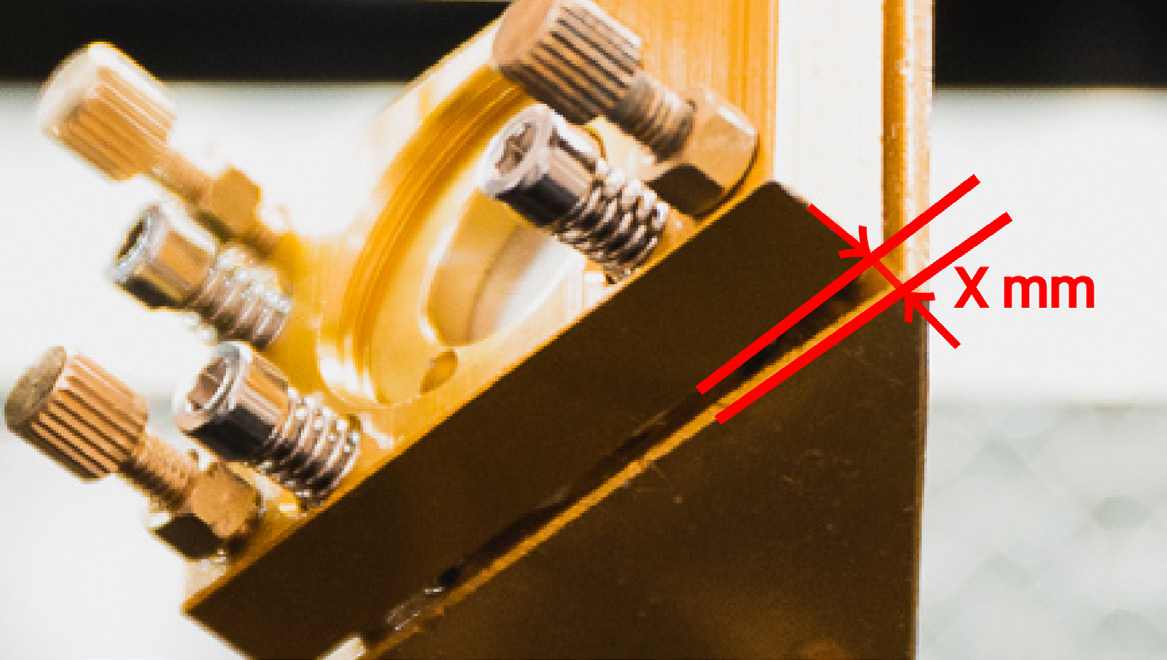

각 나사를 시계 방향으로 돌려 홀더를 들어 올려 사이에 간격을 형성하면 점이 오른쪽으로 이동해야 합니다.


간격:

나사를 돌린 후 다른 테이프를 적용하고 점이 중앙에 위치할 때까지 점의 새 위치를 다시 확인한 다음 다음 단계로 이동할 수 있습니다.

3. 오른쪽 위치:

위 사진과 같이 점이 오른쪽에 있다면, 레이저 튜브의 출력 각도가 너무 낮아 조정이 불가능함을 나타내므로 여기에서 중지하고 추가 지원을 위해 현지 대리점에 문의하십시오.

8단계 - 3번째 미러의 모든 너트 조이기:
조정 후 위치를 고정하기 위해 모든 너트를 조입니다.

9단계 - 노즐 재설치:

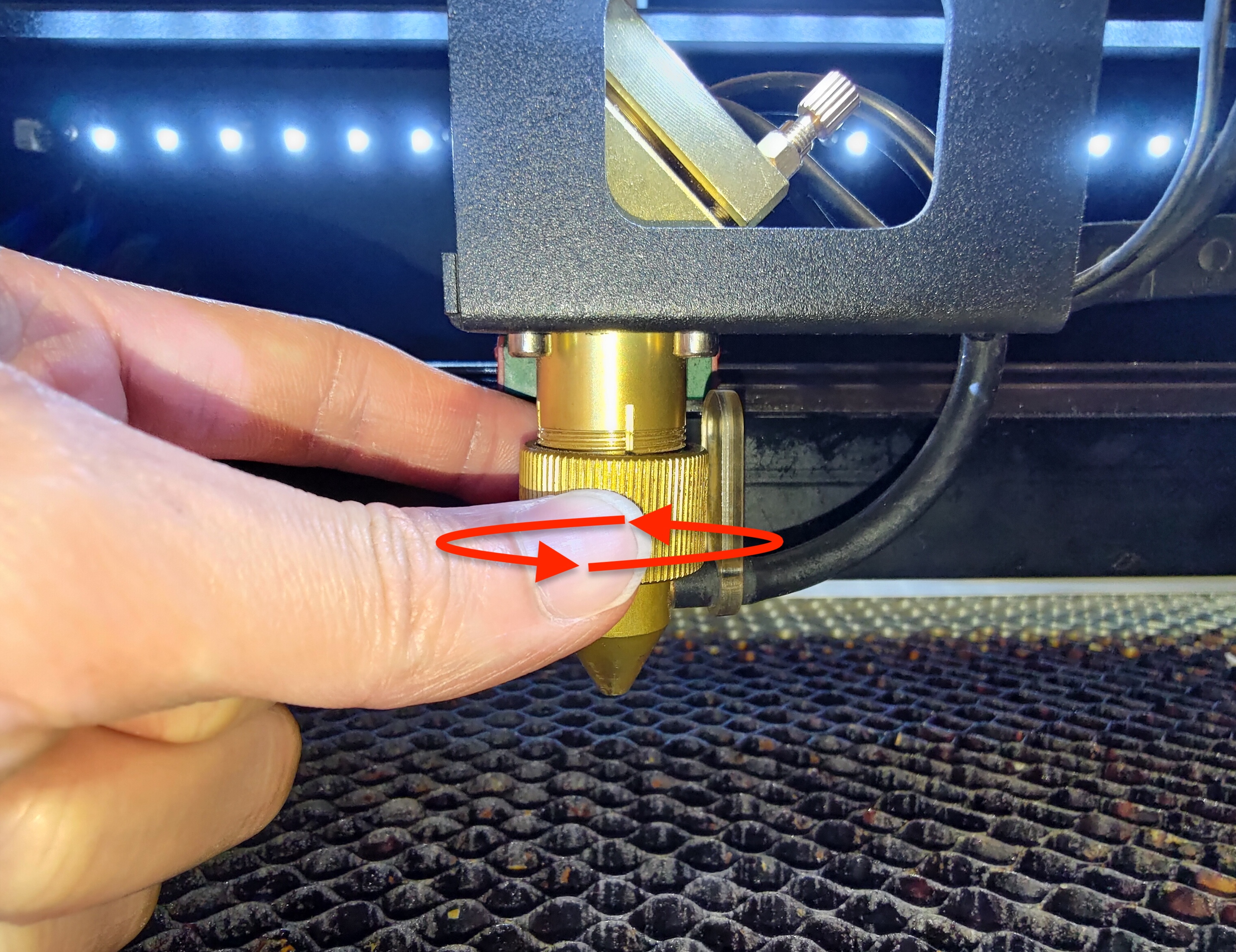

설치 먼저 링을 그리고 노즐을 위로 밀어 넣으십시오. 링을 돌려 조이십시오 시계 반대 방향.

10단계 - 표준 OPA 프로세스로 돌아가기:

이 지침이 OPA 완료를 의미하지 않음을 유의하시기 바랍니다.
OPA 프로세스를 계속하려면 표준 OPA 프로세스의 9단계 로 돌아가십시오.
표준 OPA 프로세스의 링크는 다음과 같습니다: 5-1 광경로 조정
