광학 경로는 매월 점검하고 필요한 경우 재정렬해야 합니다.
광학 경로 정렬 불량의 징후:
- Beam Studio에서 기본 출력 비율 및 속도를 사용하여 재료를 절단할 수 없습니다.
- 특정 영역의 각인 패턴이 다른 영역보다 밝거나 어둡거나, 특정 방향으로 밝아지거나 어두워지는 불량한 각인 결과가 발생합니다.
- 절단 후 재료의 절단면이 수직이 아닙니다.
아래 단계에 따라 광학 경로를 점검하고 필요한 경우 재정렬하십시오.
(이 내용의 대부분의 사진은 HEXA의 것이지만, 광학 경로를 정렬하는 방법에 대한 개념, 논리 및 방법은 Beambox와 동일합니다.)
1단계 - 도구 준비:

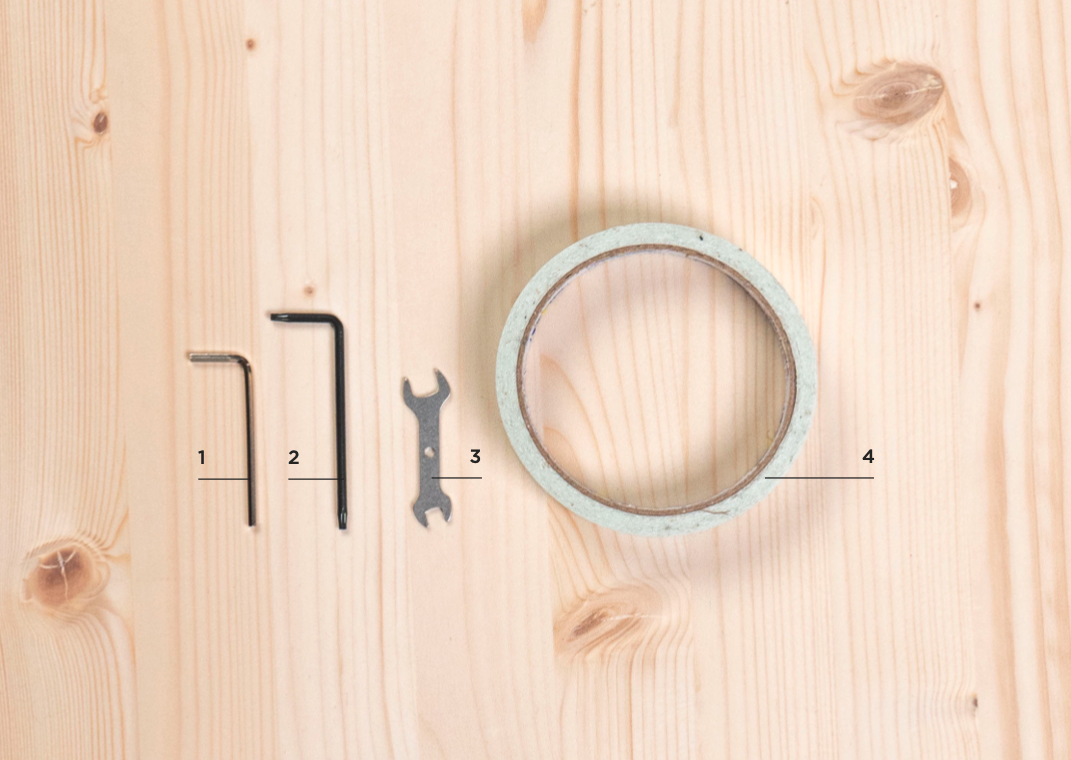

액세서리 박스에 포함:
1｜2.5mm 육각 렌치
2｜Torx 드라이버
3｜양쪽 렌치
4｜양면 테이프

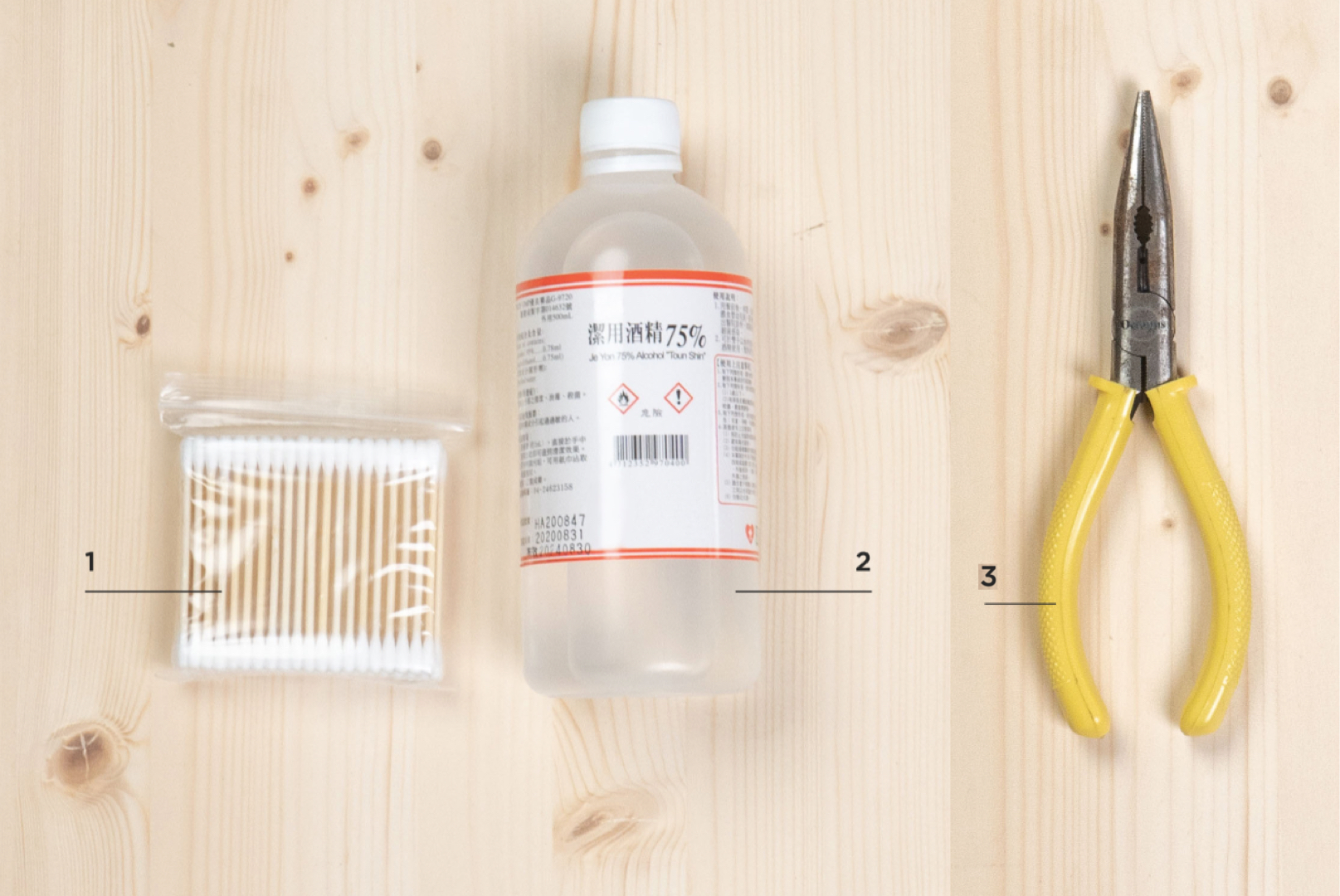

직접 준비:
1｜면봉
2｜살균제 스프레이 / 알코올 스프레이
3｜플라이어
2단계 - 펄스 만드는 방법 배우기:
A. 기기의 전원을 켭니다.
B. 뚜껑을 닫습니다.
C. 유지보수 모드로 들어가서 원점 복귀 과정이 완료될 때까지 기다립니다.
D. 펄스 버튼을 찾습니다.
E. 한 번 누르면 = 한 번 펄스, 두 번 누르면 = 두 번 펄스, 이런 식으로 계속됩니다.
#뚜껑을 닫은 상태에서 항상 펄스를 만들어 주세요.

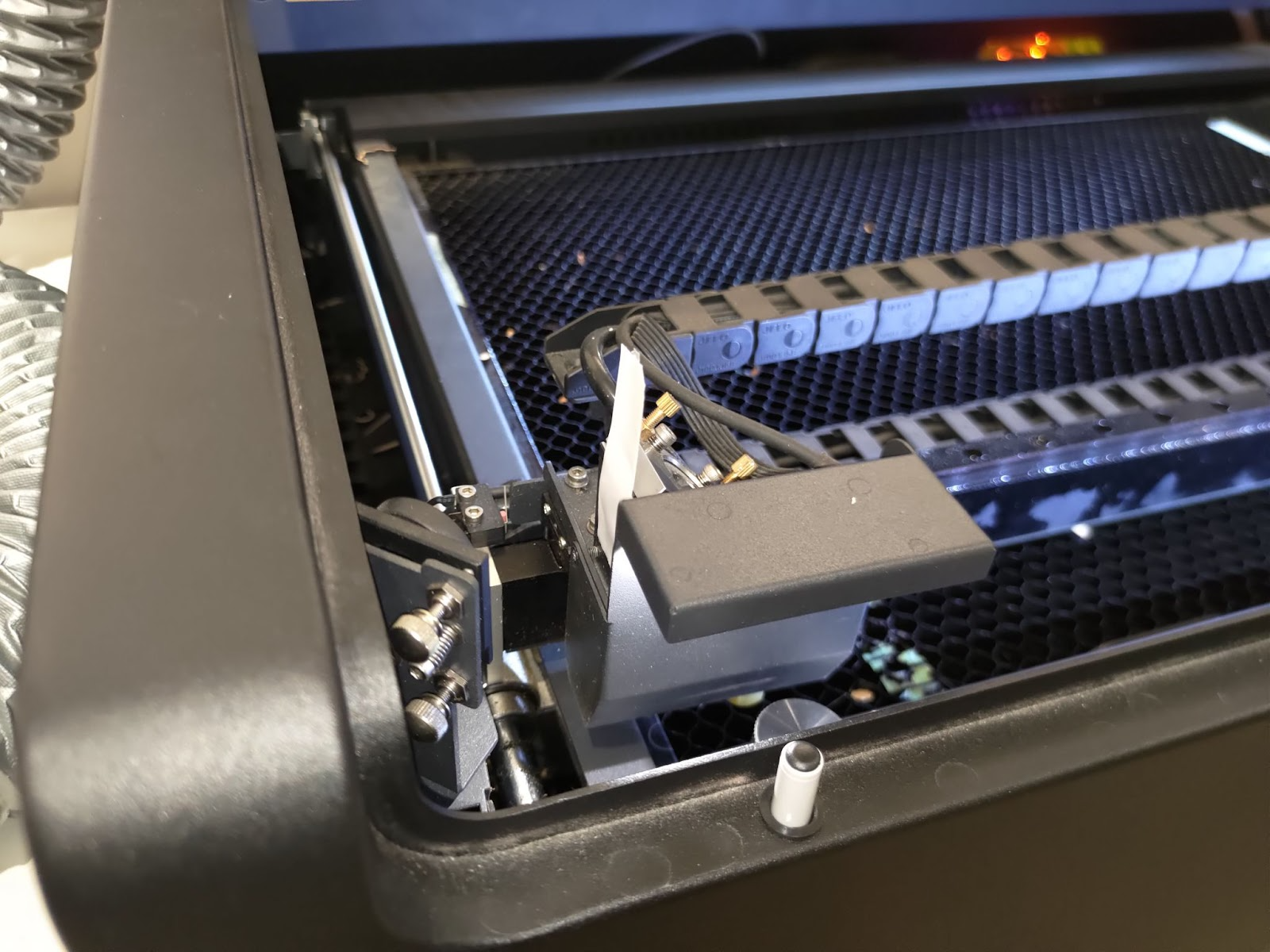

3단계 - Beambox의 뒷면 커버 열기:
기기 뒷면에 있는 팬 위의 나사를 십자 드라이버로 풀면 뒷면 커버를 열 수 있습니다.

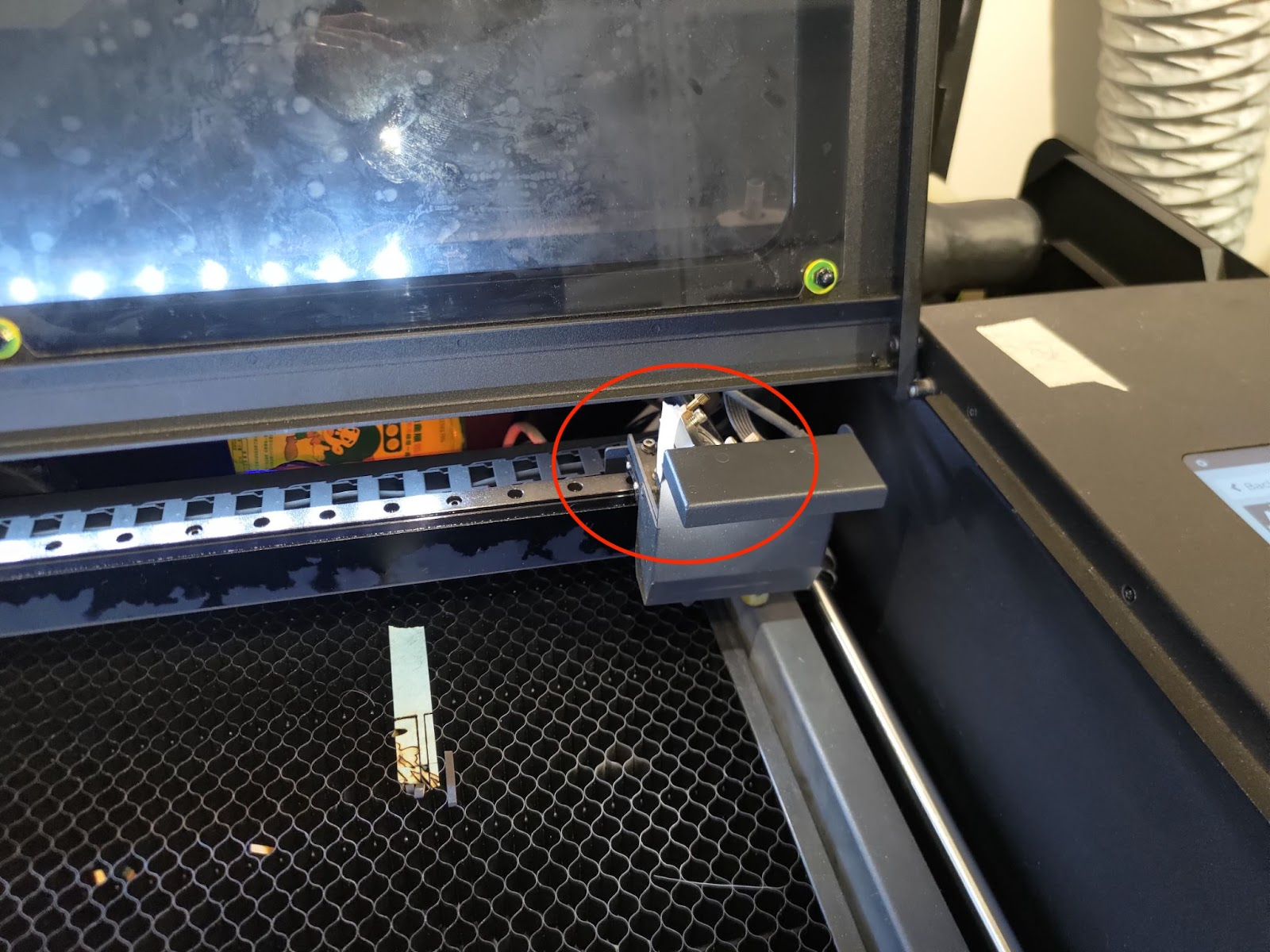

4단계 - 위치 익히기
다음 위치들을 잘 익혀 두세요:
- 첫 번째 반사경
- 두 번째 반사경
- 세 번째 반사경
- 점검 중 레이저 헤드가 이동할 베드의 7개 위치
5단계 - 모든 반사경과 초점 렌즈 청소하기:
아래 링크의 지침에 따라 모든 반사경과 렌즈를 청소하세요.
5-4 반사경 및 렌즈 청소
6단계 - 1번 반사경에서 레이저 점 확인하기:
이 단계는 레이저 튜브와 기기가 양호한 상태인지 확인하기 위한 것입니다.
단계 개요:
6-1단계 - 테이프 붙이기 및 펄스 만들기:
1번 반사경에 양면 테이프를 2겹으로 붙이고, 뒷면 커버를 닫습니다, 그리고 5회 펄스를 만드십시오.
Step 6-2 - 테이프의 점 모양을 확인하십시오:테이프의 점 모양을 확인하십시오:
모양은 가능한 한 둥글수록 좋으며, 앞쪽의 첫 번째 양면 테이프는 태워야 합니다.
좋은 예:
나쁜 예:
6-3 단계 - 1번 미러 테이프 수집:
1번 미러 테이프를 종이 위에 놓으세요. 아래 사진과 같이 위치와 펄스 수를 기록하세요.
6-4 단계 - 문제 해결 및 보고:
점이 둥글지 않거나, 강하지 않거나, 위의 나쁜 예시와 유사한 경우, 출력 비율을 다음과 같이 높이세요 x2.0 그리고 개선되는지 확인하세요:
-
점이 더 강해지면, 레이저 튜브가 노후화되었을 수 있음을 나타냅니다. 출력 비율을 높여 OPA 프로세스를 완료할 수 있지만, 튜브가 노후화되었을 수 있다고 현지 대리점에 연락할 수도 있습니다.
-
점이 더 강해지지 않거나 여전히 이상한 모양을 하고 있다면, 추가 지원을 위해 현지 대리점에 문의하세요.
(1번 미러에서의 펄스 결과 사진을 대리점과 공유해 주세요.)
7 단계 - 1번 미러에서 2번 미러까지의 경로 확인:
이 단계는 1번 미러에서 2번 미러까지의 경로가 정렬되어 있는지 확인하는 것입니다.
단계 개요:
7-1 단계 - 왼쪽 상단 위치에 첫 번째 점 만들기:
2번 미러에 두 겹의 테이프를 붙이고 헤드를 다음 위치로 이동하세요 왼쪽 상단 모서리.
세 번의 펄스를 실행하여 첫 번째 점을 만드세요.
7-2 단계 - 왼쪽 하단 위치에 두 번째 점 만들기:
2번 미러에 동일한 테이프를 유지하고 헤드를 다음 위치로 이동하세요 왼쪽 하단 모서리.
세 번의 펄스를 실행하여 두 번째 점을 만드세요.
왼쪽 하단 위치에 점이 없으면, 경로가 크게 어긋나 있음을 나타냅니다.
헤드를 중간 왼쪽 위치로 이동하고 중간 왼쪽에 점을 만들어 보십시오.
단계 7-3 - 첫 번째 점과 두 번째 점이 겹치는지 확인하십시오
좋은 예시 사진처럼 점이 완벽하게 겹치면 경로가 제대로 정렬되었음을 나타냅니다.
다음으로 이동할 수 있습니다 단계 7-5.
아래의 나쁜 예시처럼 겹치지 않으면 1번 미러에서 2번 미러까지의 광 경로가 잘못 정렬되었음을 나타내며 1번 미러를 조정해야 합니다.
좋은 예:
나쁜 예:
7-4 단계 - 1번 미러에서 2번 미러로의 경로 정렬:
이 단계에서는 다음을 통해 1번 미러에서 2번 미러로의 경로를 정렬하는 방법을 알려드립니다 1번 미러의 나사를 조정하는 중입니다.
1번 미러에는 3개의 나사가 있으며, 이를 시계 방향 또는 시계 반대 방향으로 회전시키면 빔 경로의 의미가 변경되어 두 번째 점의 위치가 변경됩니다.
나사를 조정할 때마다 경로가 변경될 수 있다는 점에 유의하시기 바랍니다. 정확성을 보장하기 위해 이전 점이 있는 오래된 테이프를 제거하고 새로운 2중 테이프를 사용하여 새 점이 겹치는지 확인하는 것이 좋습니다.
7-4-1 단계 - 조정할 나사 타겟팅:
두 번째 점의 위치를 결정하고 나사와 회전 방향을 타겟팅하십시오.

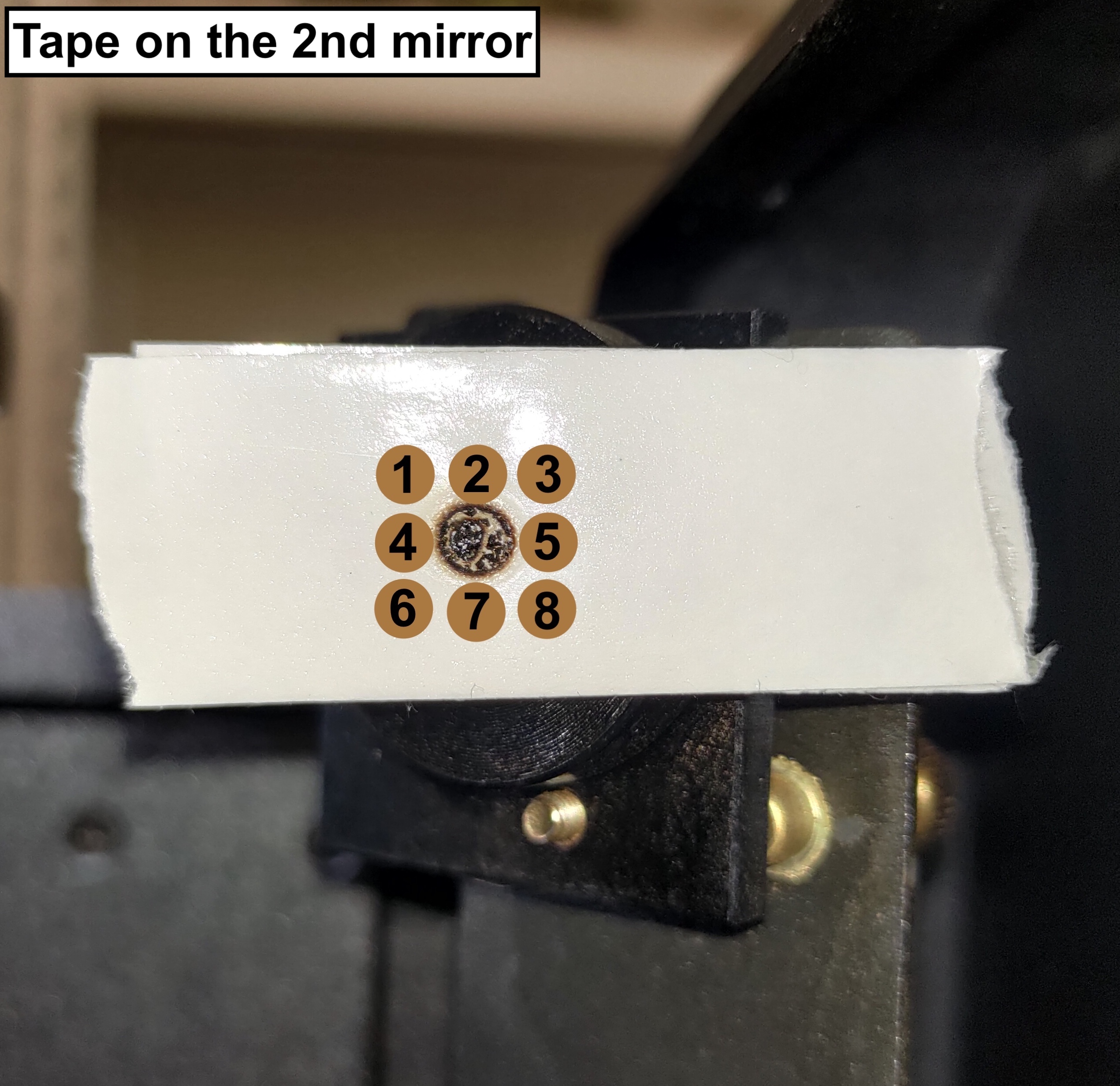

아래 사진을 보고 두 번째 점의 위치와 유사한 번호를 찾으십시오:

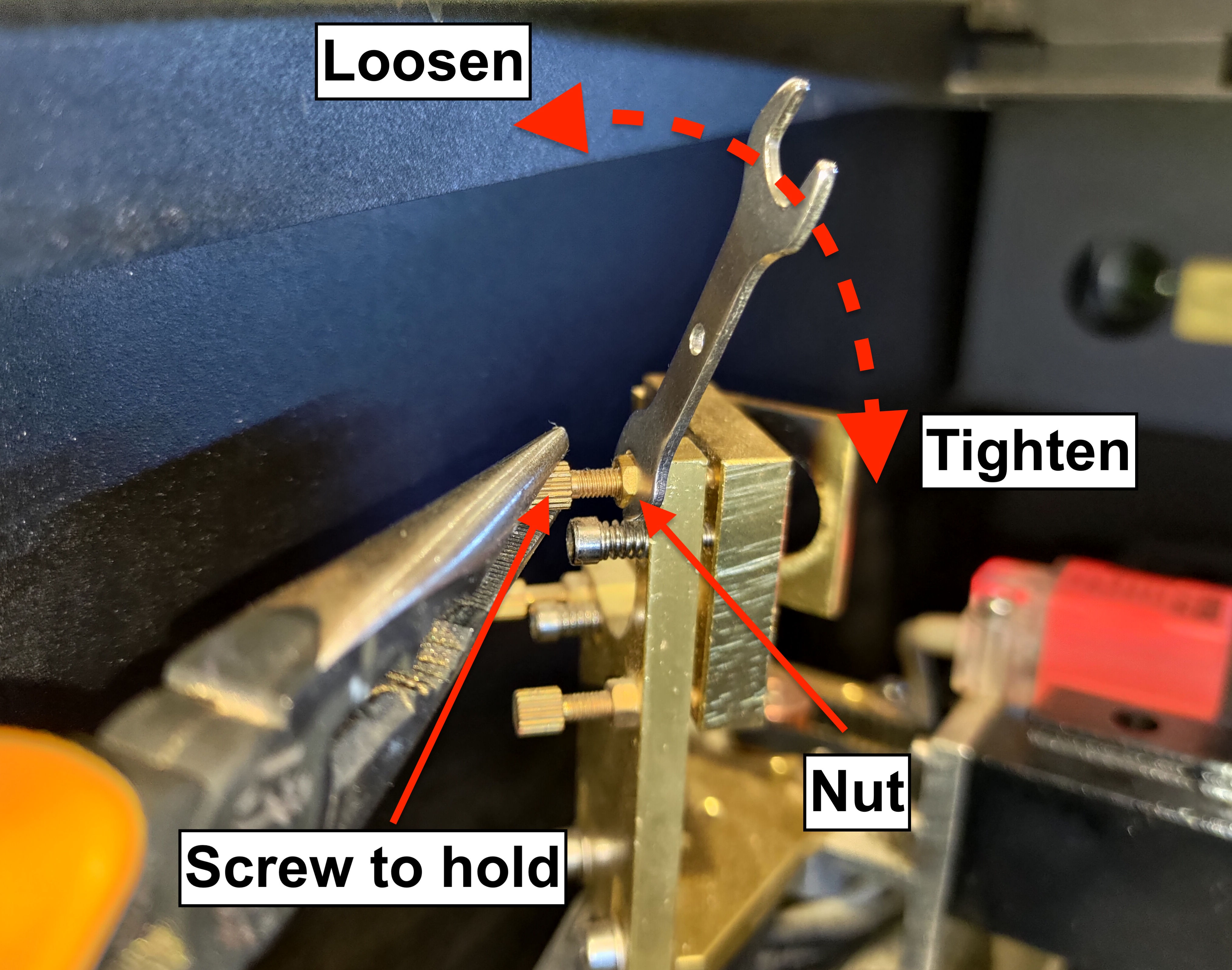

나사를 조정하기 전에 너트를 올바르게 풀어주는 방법을 배우십시오:

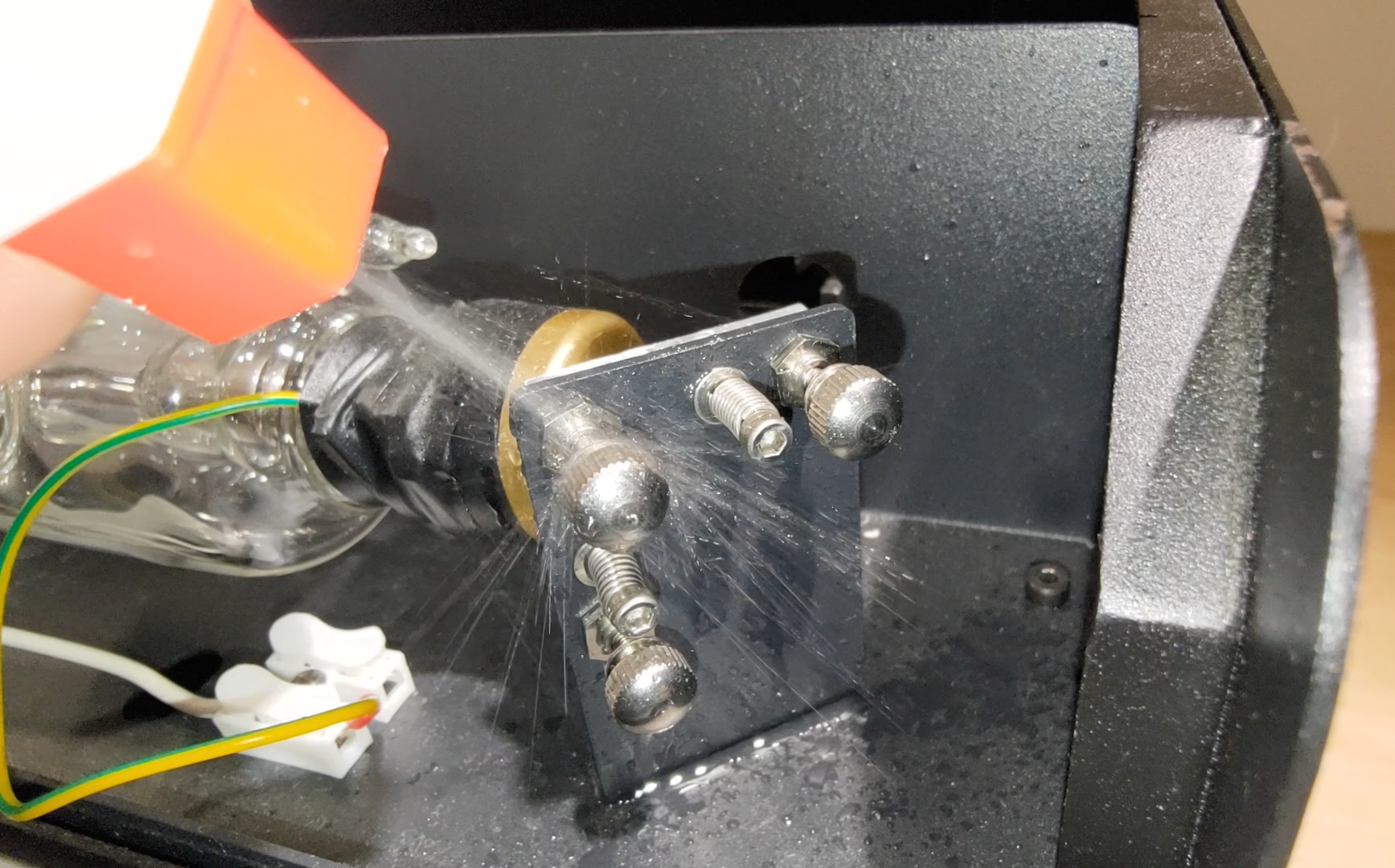

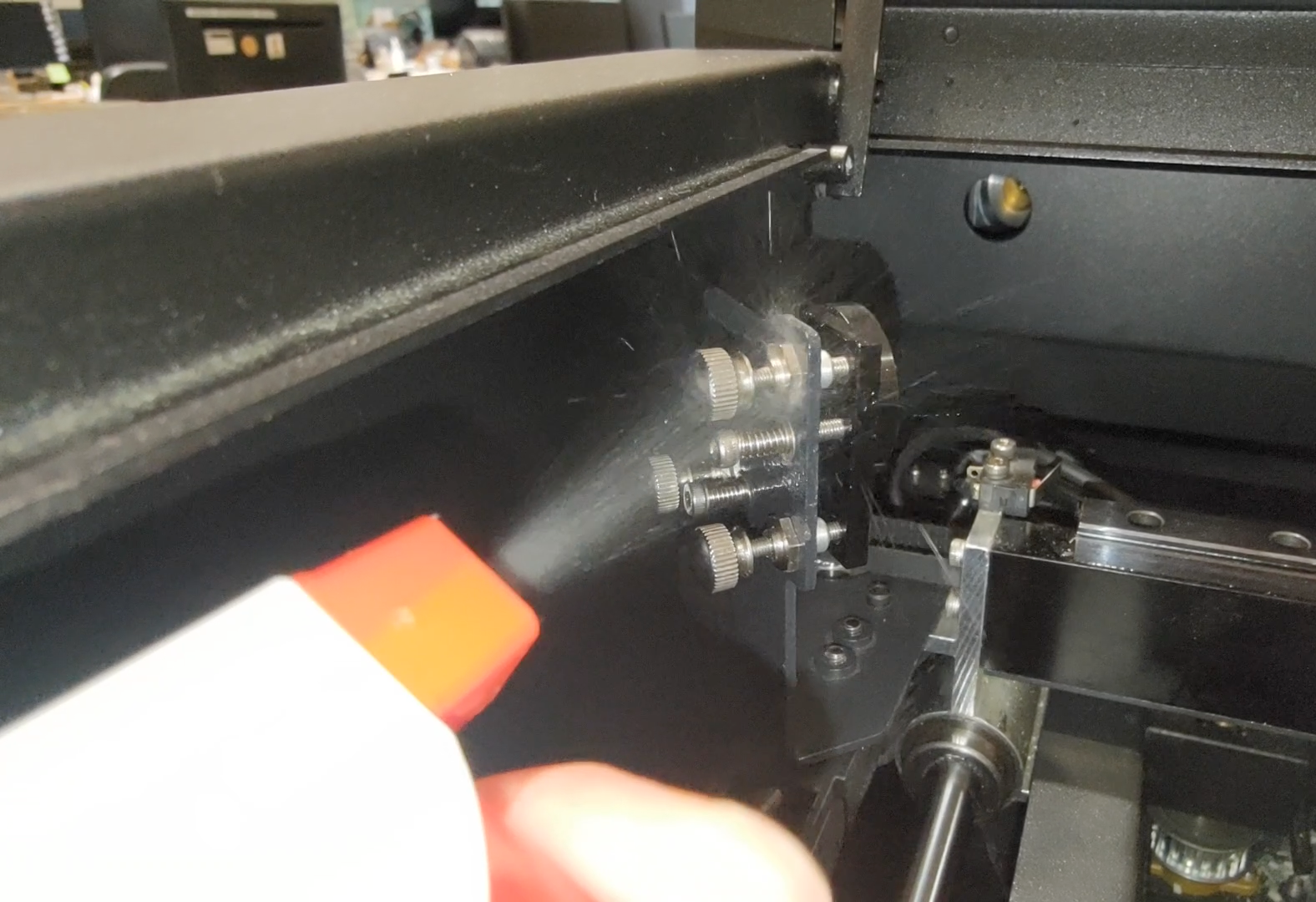

- 먼저, 너트에 알코올을 뿌려 젤이나 접착제를 녹이고 몇 초 동안 기다리십시오.

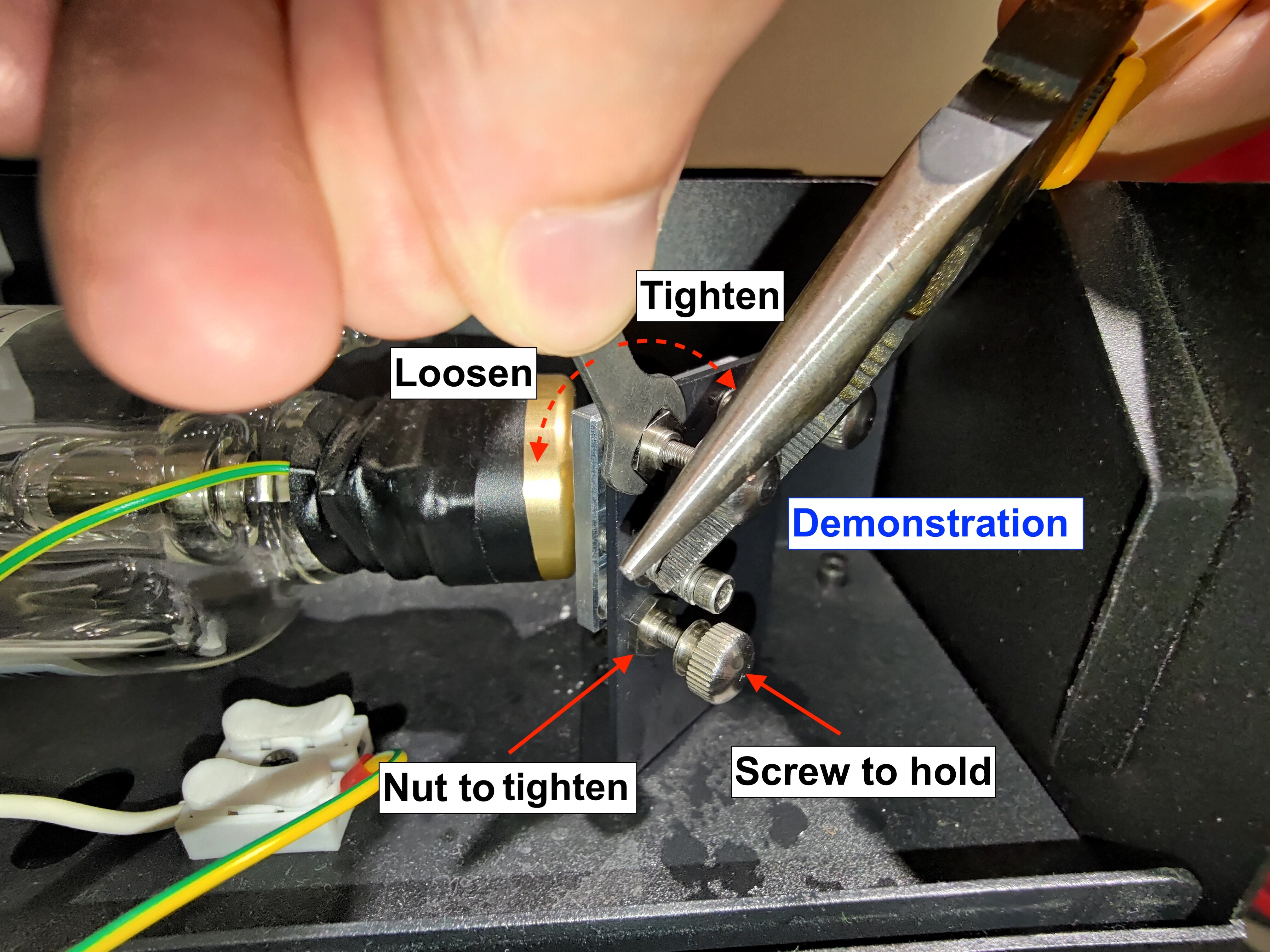

- 다음으로, 플라이어를 사용하여 나사를 잡고, 양쪽 머리 렌치로 너트를 시계 반대 방향으로 돌려서 풉니다. 시계 반대 방향으로 돌리기.

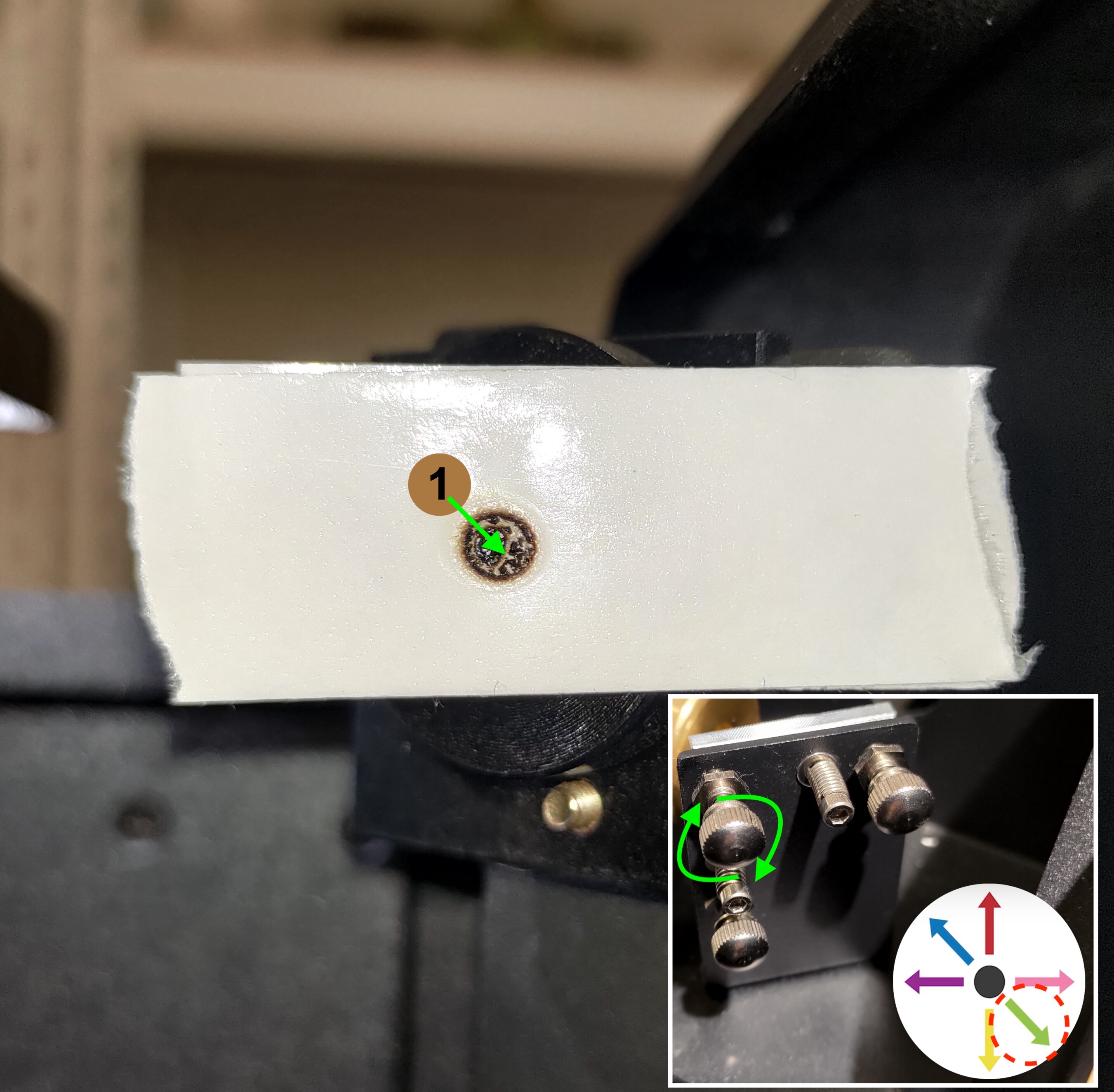

#1의 경우:
두 번째 점이 첫 번째 점과 겹치려면 오른쪽 아래로 내려가야 합니다.
왼쪽 상단 나사를 시계 방향으로 돌려야 합니다.. 아래 사진을 참조하십시오.

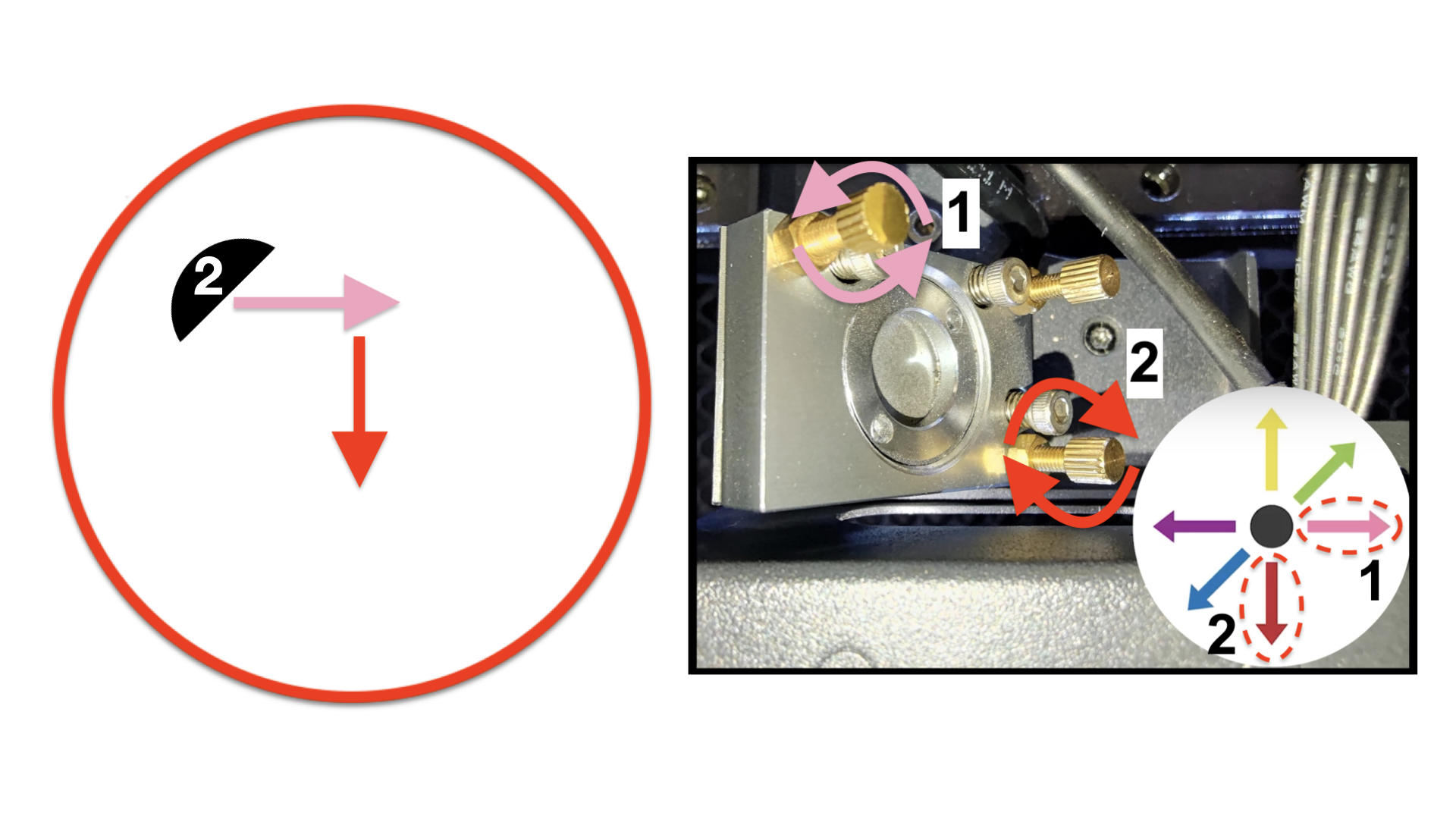

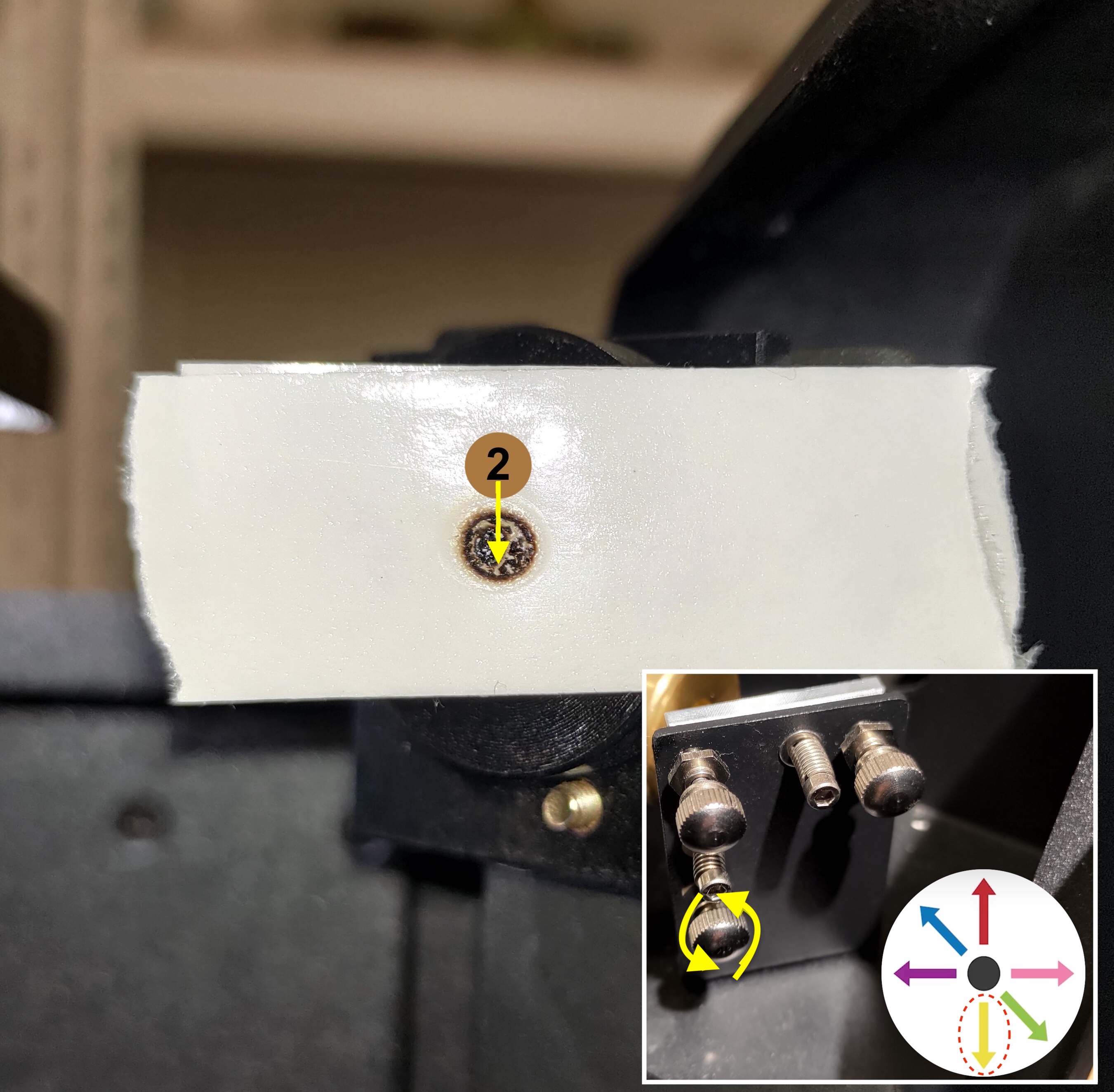

#2의 경우:
두 번째 점이 첫 번째 점과 겹치려면 바로 아래로 내려가야 합니다.
왼쪽 하단 나사를 시계 반대 방향으로 돌려야 합니다.. 아래 사진을 참조하십시오.
#3의 경우:
두 번째 점이 첫 번째 점과 겹치려면 먼저 아래로 내려간 다음 왼쪽으로 이동해야 합니다.
점을 아래로 내리려면 왼쪽 하단 나사를 시계 반대 방향으로 돌려야 합니다..
점을 왼쪽으로 이동하려면 오른쪽 상단 나사를 시계 방향으로 돌려야 합니다.
아래 사진을 참조하십시오.
#4의 경우:
두 번째 점이 첫 번째 점과 겹치려면 오른쪽으로 이동해야 합니다.
오른쪽 상단 나사를 시계 반대 방향으로 돌려야 합니다.. 아래 사진을 참조하십시오.

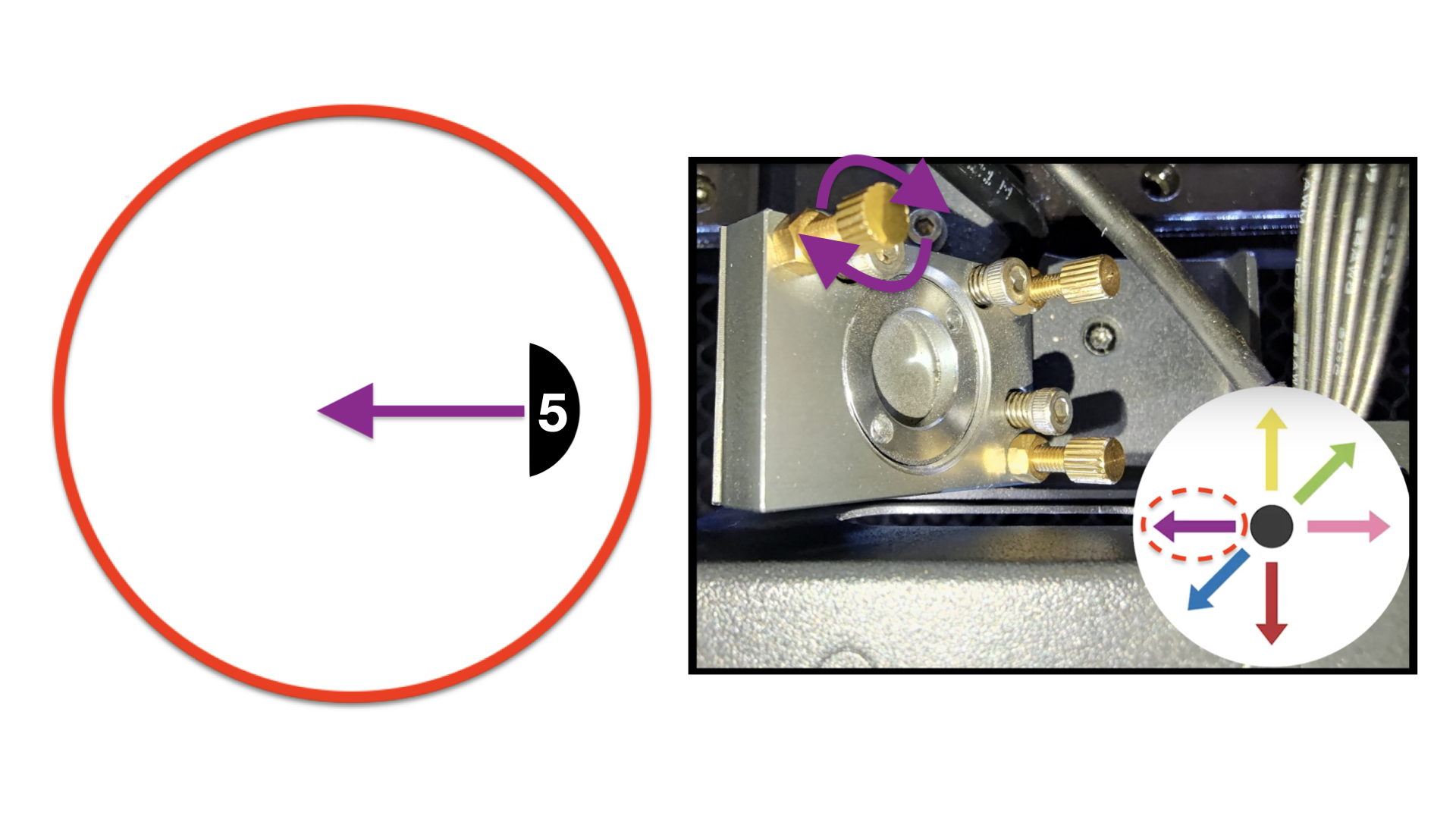

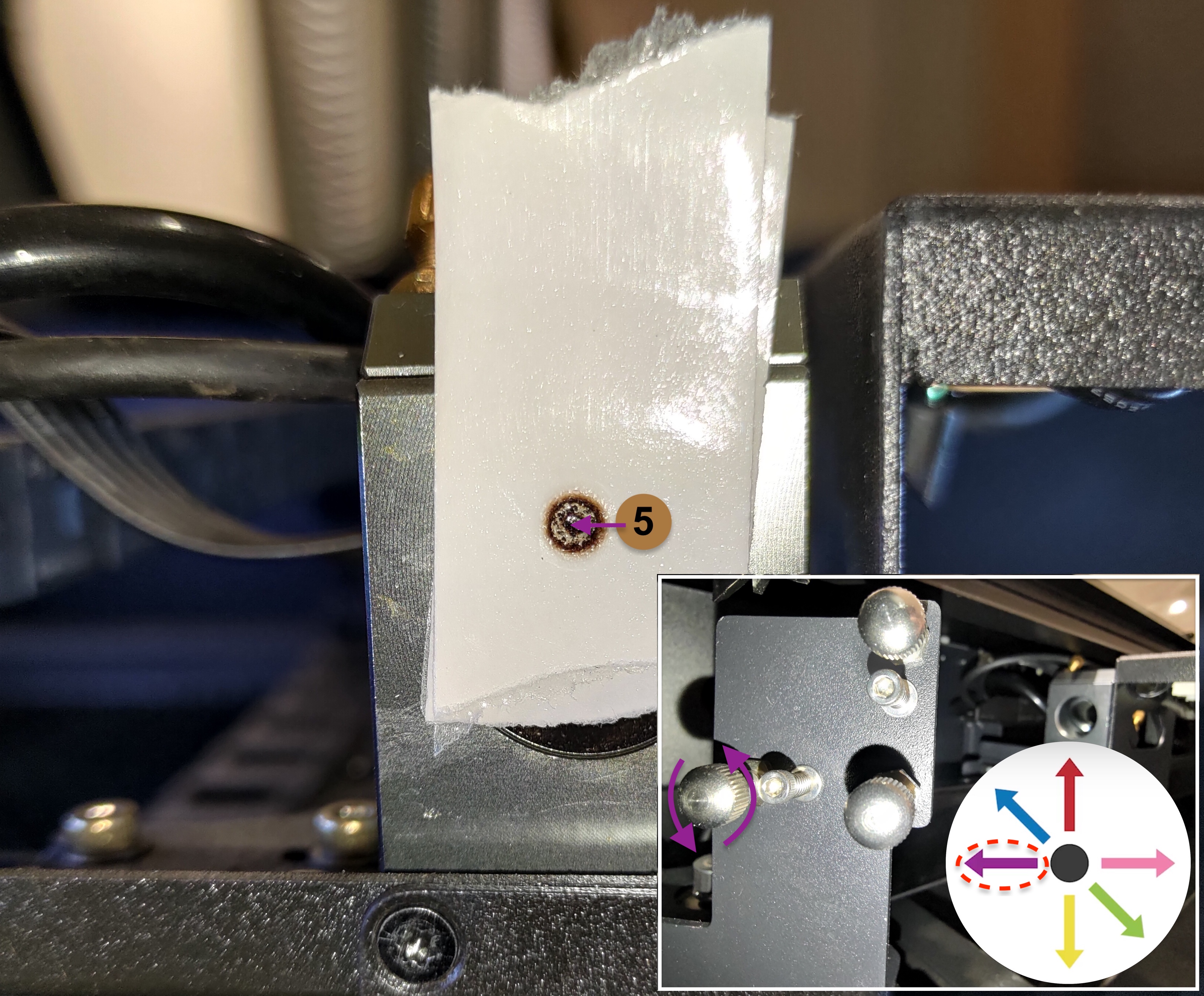

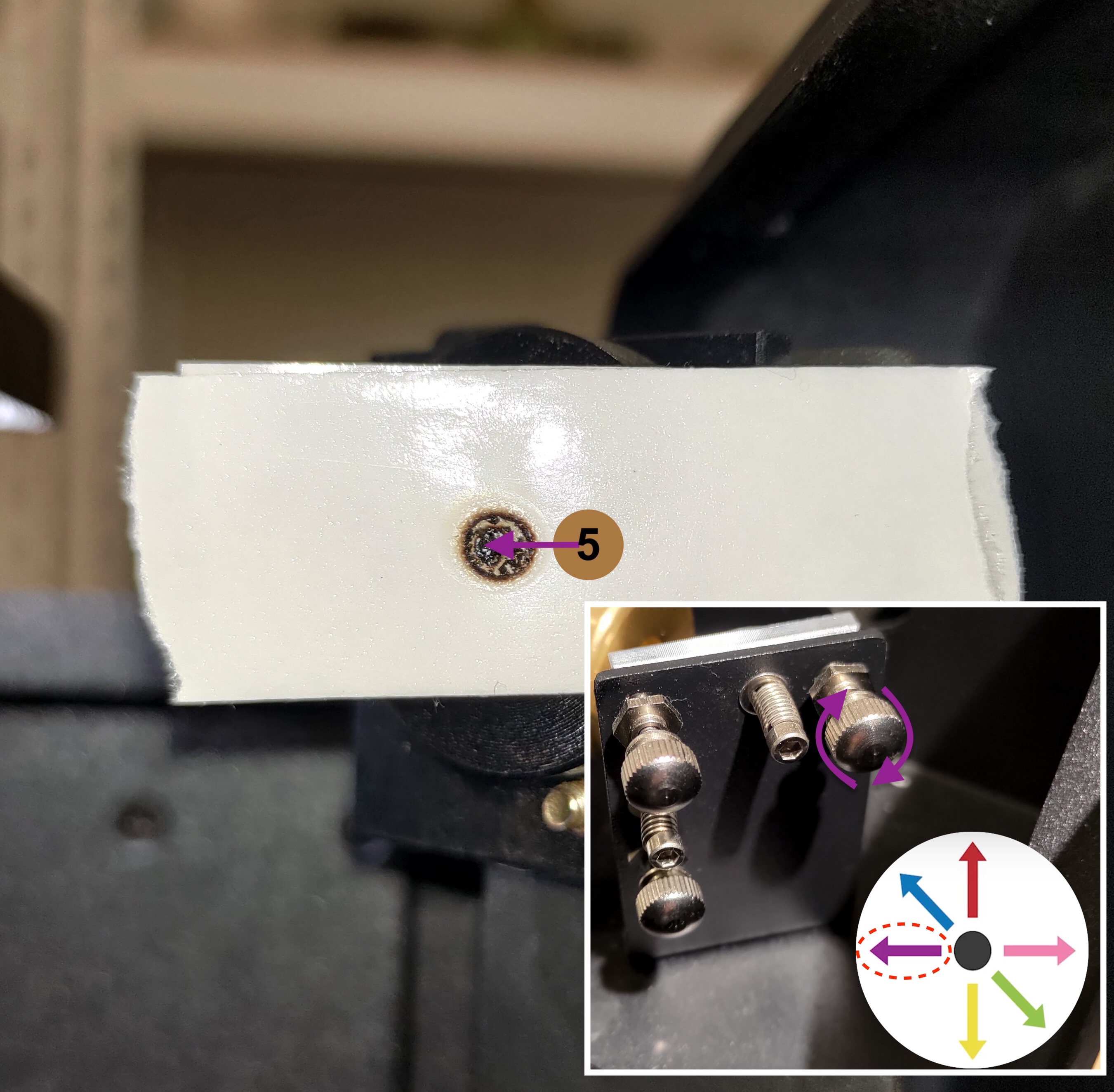

#5의 경우:
두 번째 점이 첫 번째 점과 겹치려면 왼쪽으로 이동해야 합니다.
오른쪽 상단 나사를 시계 방향으로 돌려야 합니다.. 아래 사진을 참조하십시오.

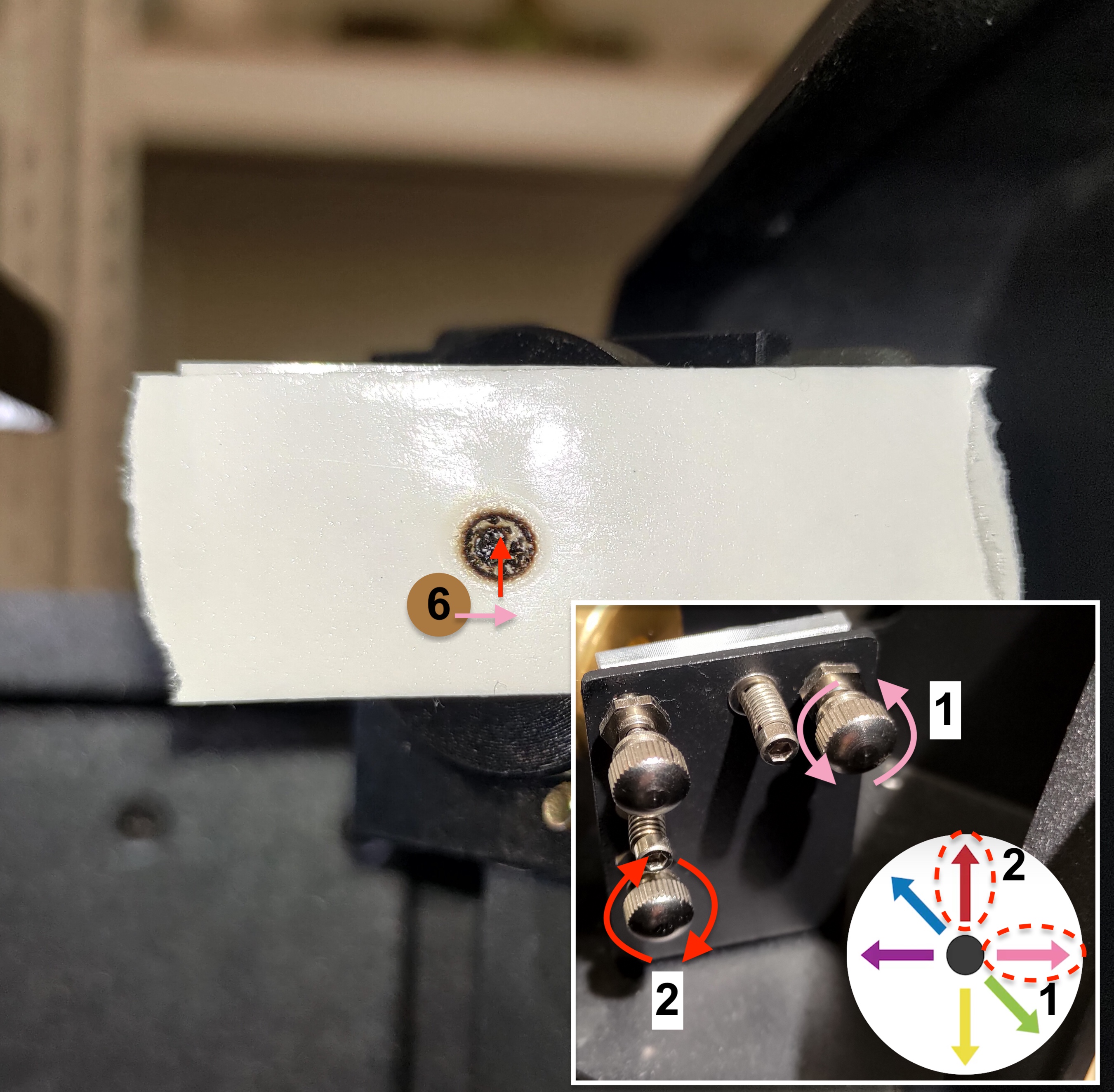

#6의 경우:
두 번째 점이 첫 번째 점과 겹치려면 먼저 오른쪽으로 이동한 다음 위로 올라가야 합니다.
점을 오른쪽으로 이동하려면 오른쪽 상단 나사를 시계 반대 방향으로 돌려야 합니다.
점을 위로 올리려면 왼쪽 하단 나사를 시계 방향으로 돌려야 합니다..
아래 사진을 참조하십시오.
#7에 대해서:
두 번째 점이 첫 번째 점과 겹치려면 바로 위로 가야 합니다.
왼쪽 아래 나사를 시계 방향으로 돌려야 합니다. 아래 사진을 참조하십시오.

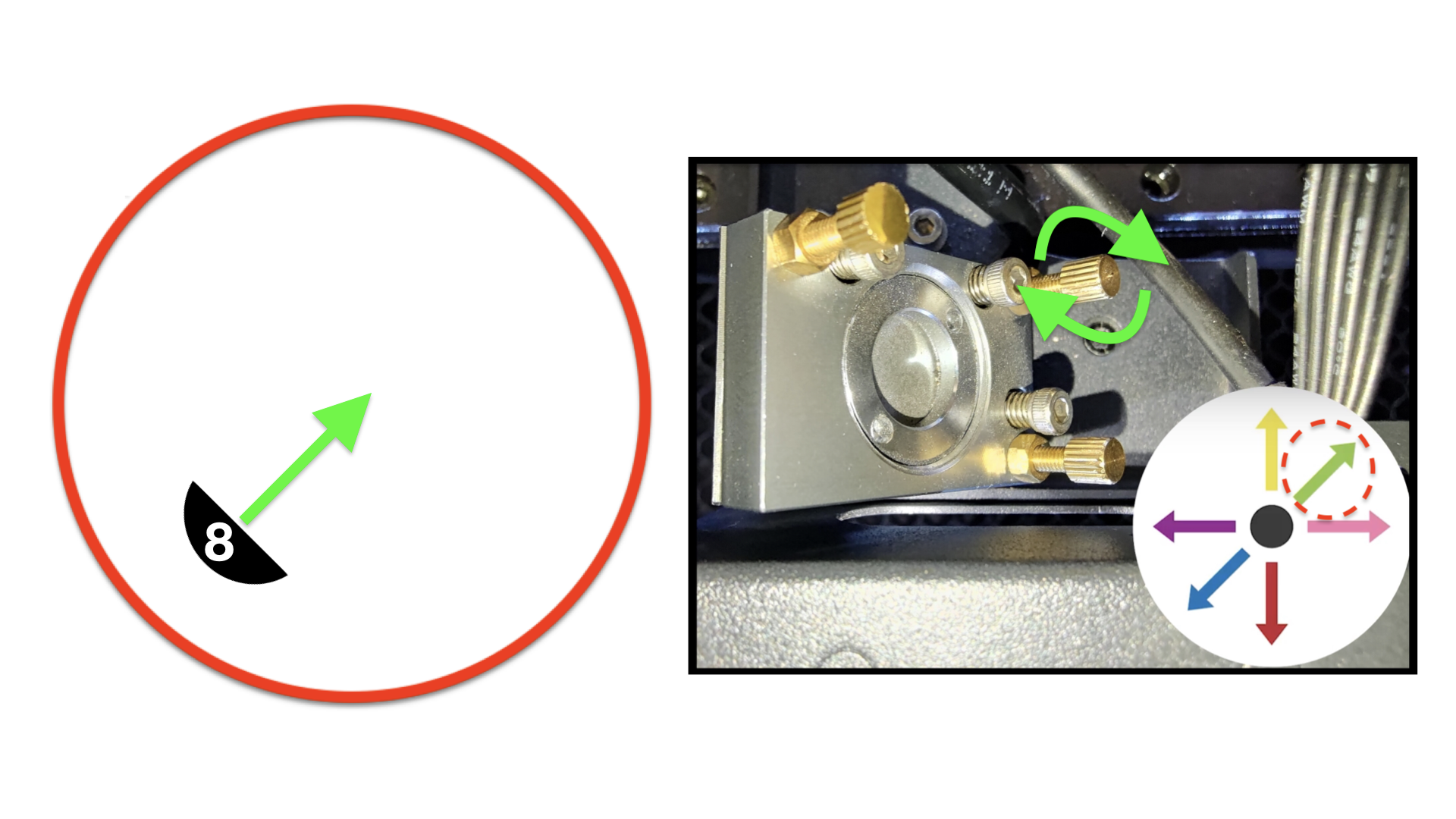

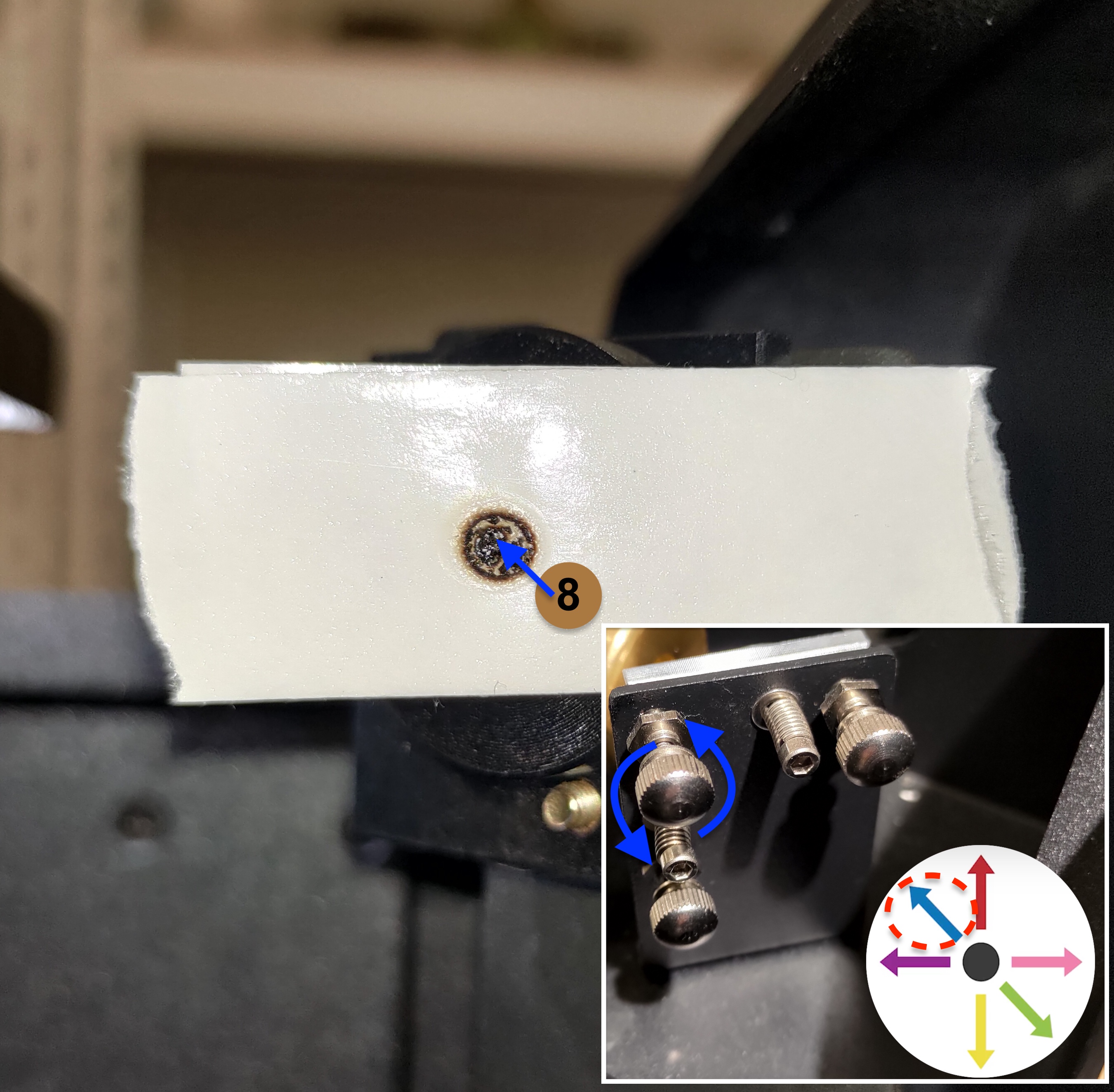

#8에 대해서:
두 번째 점이 첫 번째 점과 겹치려면 왼쪽 위로 가야 합니다
왼쪽 위 나사를 시계 반대 방향으로 돌려야 합니다. 아래 사진을 참조하십시오.
단계 7-4-2 - 조정 후 너트 조이기:
나사를 조정한 후에는 너트를 시계 방향으로 돌려 조이십시오 시계 방향.
단계 7-5 - 2번 거울 테이프 수집:
종이에 2번 거울 테이프를 붙이십시오. 아래 사진과 같이 위치와 펄스 수를 기록하십시오.
단계 8 - 2번 거울에서 3번 거울까지의 경로 확인:
이 단계는 2번 거울에서 3번 거울까지의 경로가 정렬되어 있는지 확인하는 것입니다.
단계 개요:

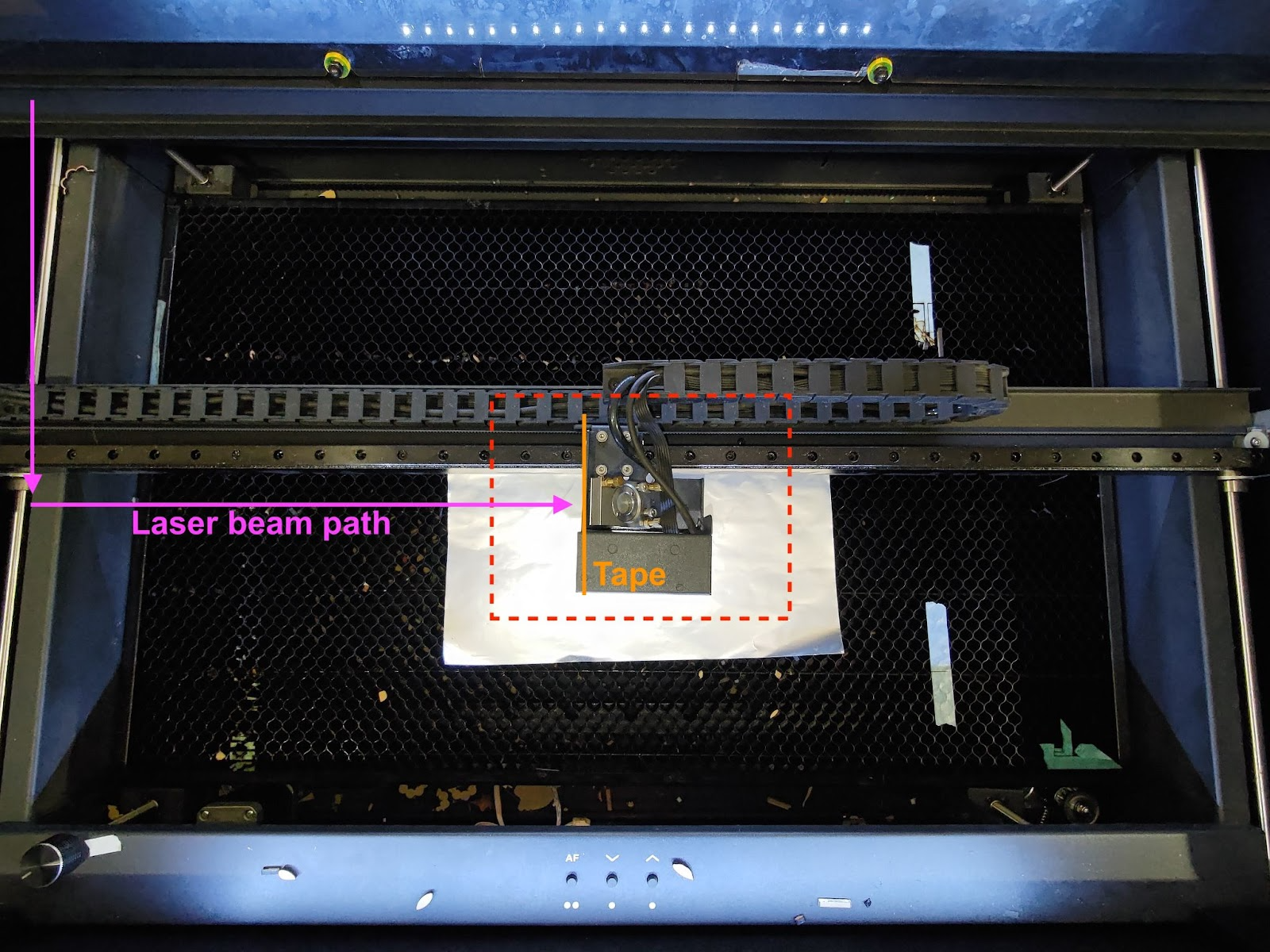

단계 8-1 - 중간 왼쪽 위치에 대한 첫 번째 점 만들기:

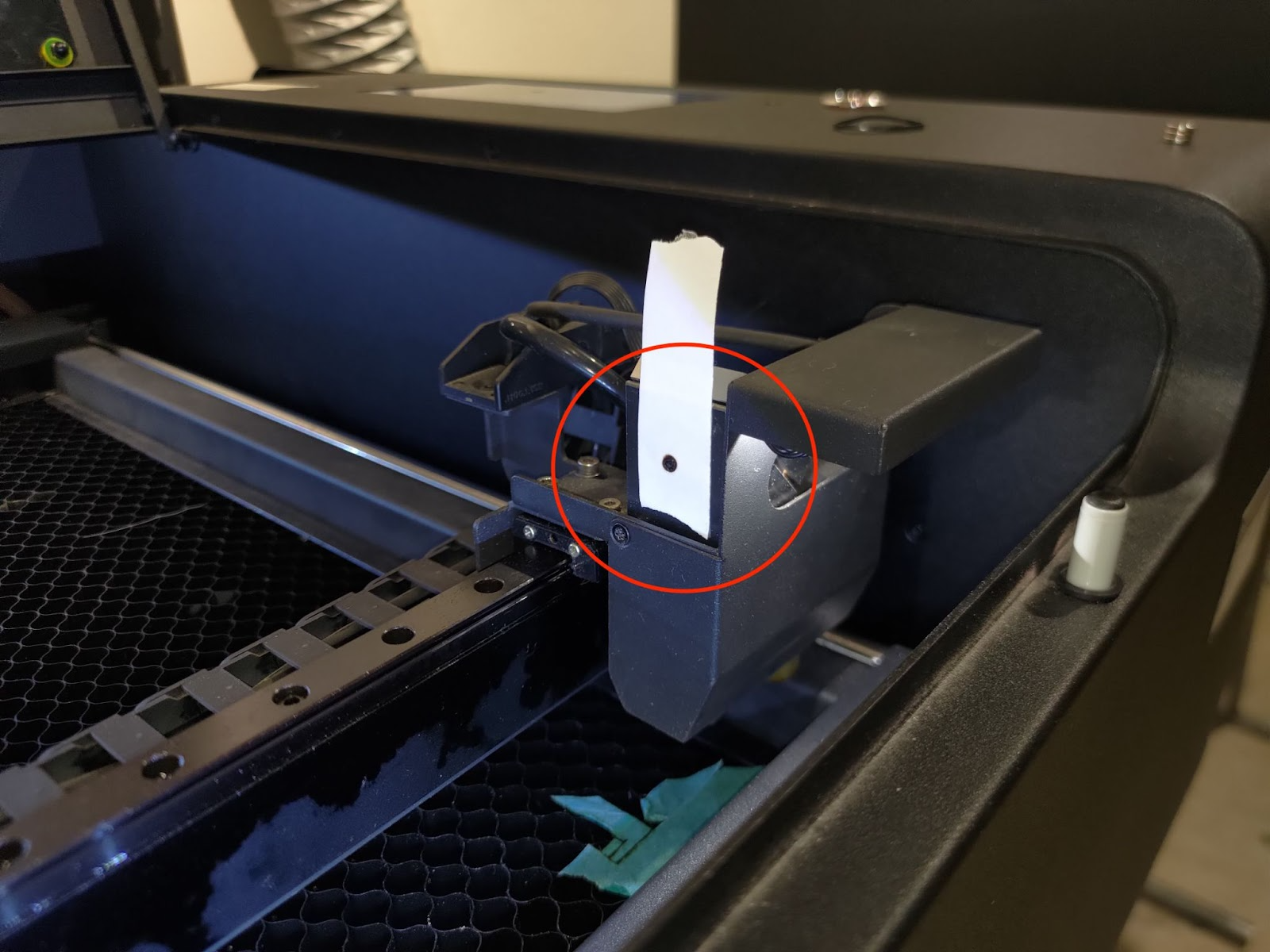

3번 거울에 두 겹의 테이프를 붙이고 헤드를 중간 왼쪽 위치로 이동합니다.
펄스를 세 번 첫 번째 점을 만드세요.
단계 8-2 - 중간 오른쪽 위치에 대한 두 번째 점 만들기:
3번 거울에 같은 테이프를 붙인 상태로 헤드를 중간 오른쪽 위치로 이동합니다.
두 번째 점을 만들기 위해 세 번의 펄스를 만드십시오.
Step 8-3 - 첫 번째 점과 두 번째 점이 겹치는지 확인하십시오
아래의 좋은 예시 사진처럼 점들이 완벽하게 겹친다면, 경로가 제대로 정렬되었음을 나타냅니다. 다음으로 넘어갈 수 있습니다 Step 8-5.
만약 겹치지 않는다면, 2번 미러에서 3번 미러로의 광학 경로가 잘못 정렬되었음을 나타내며, 2번 미러를 조정해야 합니다.
좋은 예:
나쁜 예:

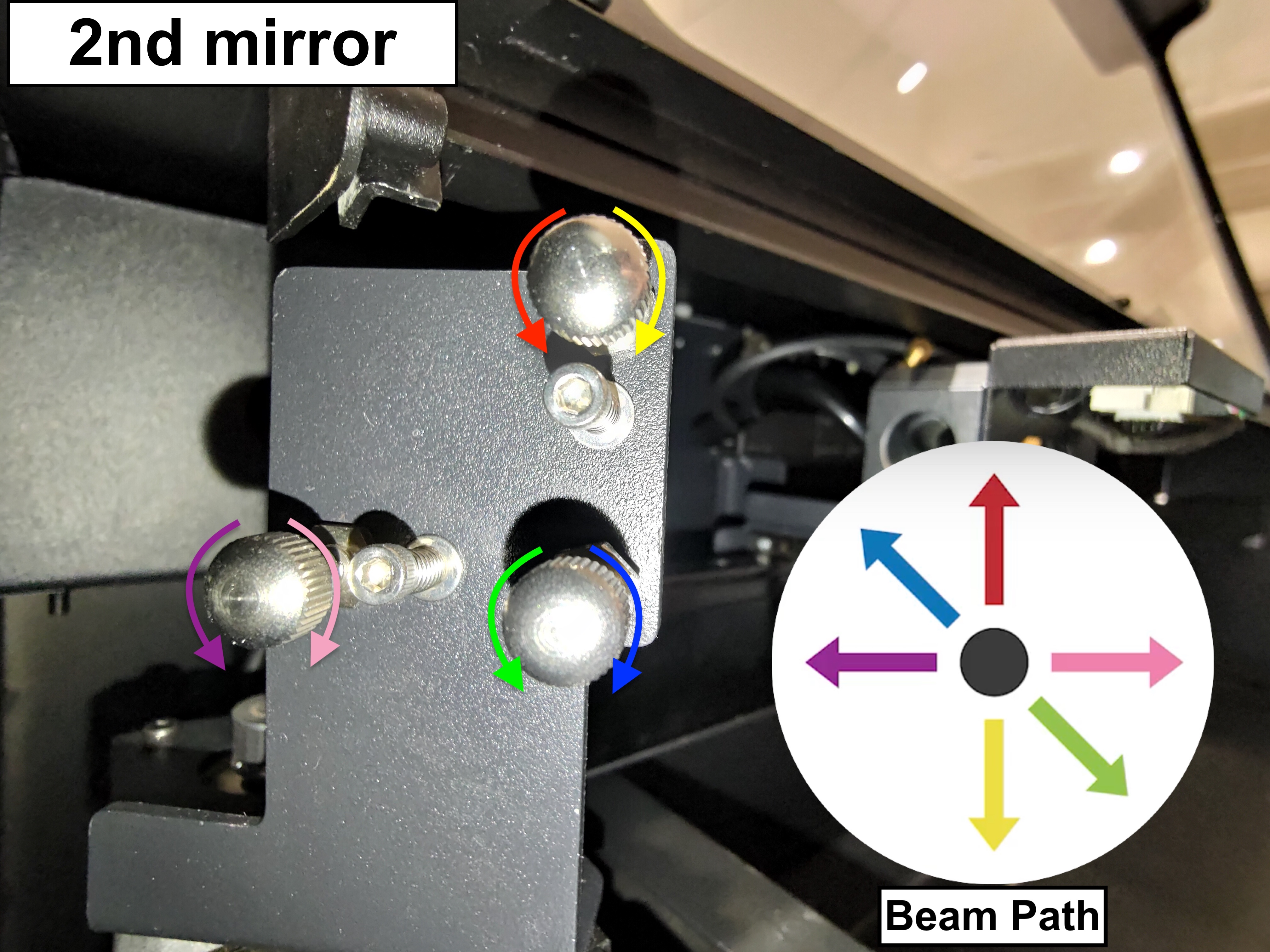

Step 8-4 - 2번 미러에서 3번 미러로의 경로 정렬:
이 단계에서는 2번 미러의 나사를 조정하여 2번 미러에서 3번 미러로 가는 경로를 정렬하는 방법을 알려드립니다. 2번 미러의 나사를 조정하여 경로를 정렬하세요.
2번 미러에는 나사가 3개 있으며, 시계 방향 또는 시계 반대 방향으로 회전시키면 빔 경로 의미가 변경됩니다 두 번째 점의 위치가 변경됩니다.
나사를 조정할 때마다 경로가 변경될 수 있다는 점에 유의하시기 바랍니다. 정확성을 보장하기 위해 이전 점이 있는 오래된 테이프를 제거하고 새로운 2중 테이프를 사용하여 새 점이 겹치는지 확인하는 것이 좋습니다.
8-4-1 단계 - 조정할 나사 선택:
두 번째 점의 위치를 결정하고 나사와 회전 방향을 타겟팅하십시오.

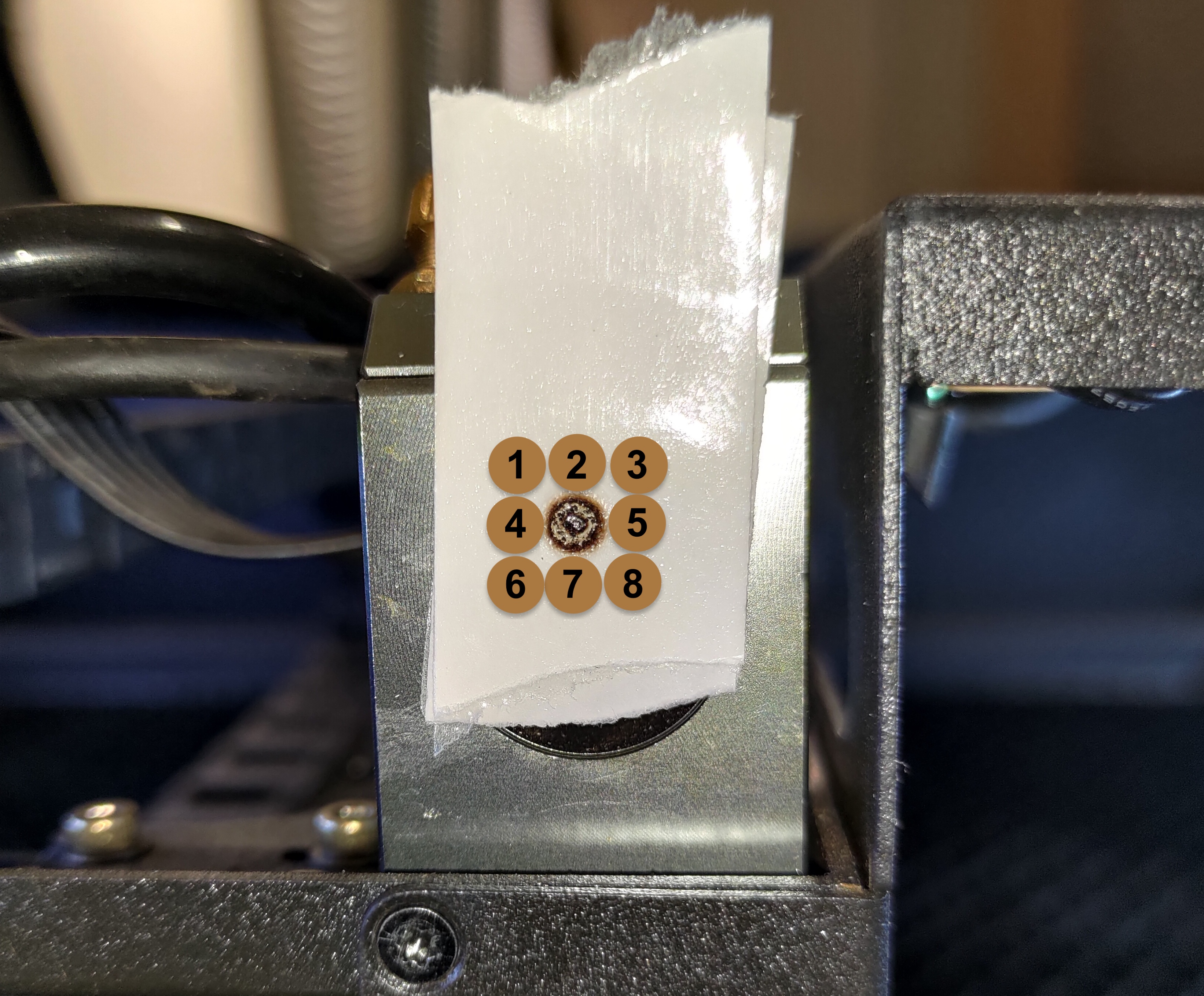

아래 사진을 보고 두 번째 점의 위치와 유사한 번호를 찾으십시오:

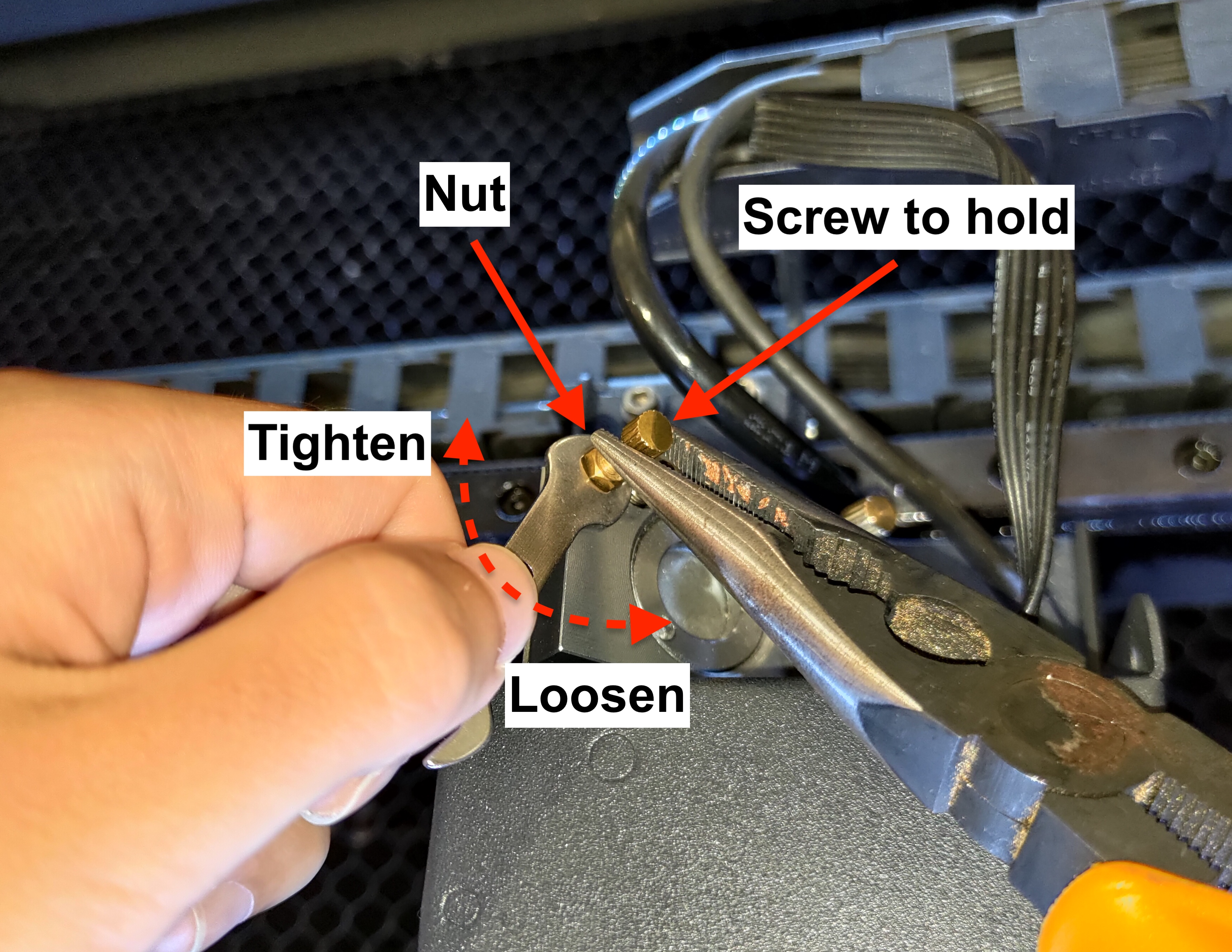

나사를 조정하기 전에 너트를 올바르게 풀어주는 방법을 배우십시오:
- 먼저, 너트에 알코올을 뿌려 젤이나 접착제를 녹이고 몇 초 동안 기다리십시오.
- 그 다음, 플라이어를 사용하여 나사를 잡은 다음 풀어줍니다 더블 헤드 렌치로 너트를 시계 반대 방향으로 돌리기.
#1의 경우:
두 번째 점이 첫 번째 점과 겹치려면 오른쪽 아래로 내려가야 합니다.
오른쪽 아래 나사를 시계 반대 방향으로 돌려야 합니다.
아래 사진을 참조하십시오.
#2의 경우:
두 번째 점이 첫 번째 점과 겹치려면 바로 아래로 내려가야 합니다.
오른쪽 상단 나사를 시계 방향으로 돌려야 합니다.. 아래 사진을 참조하십시오.

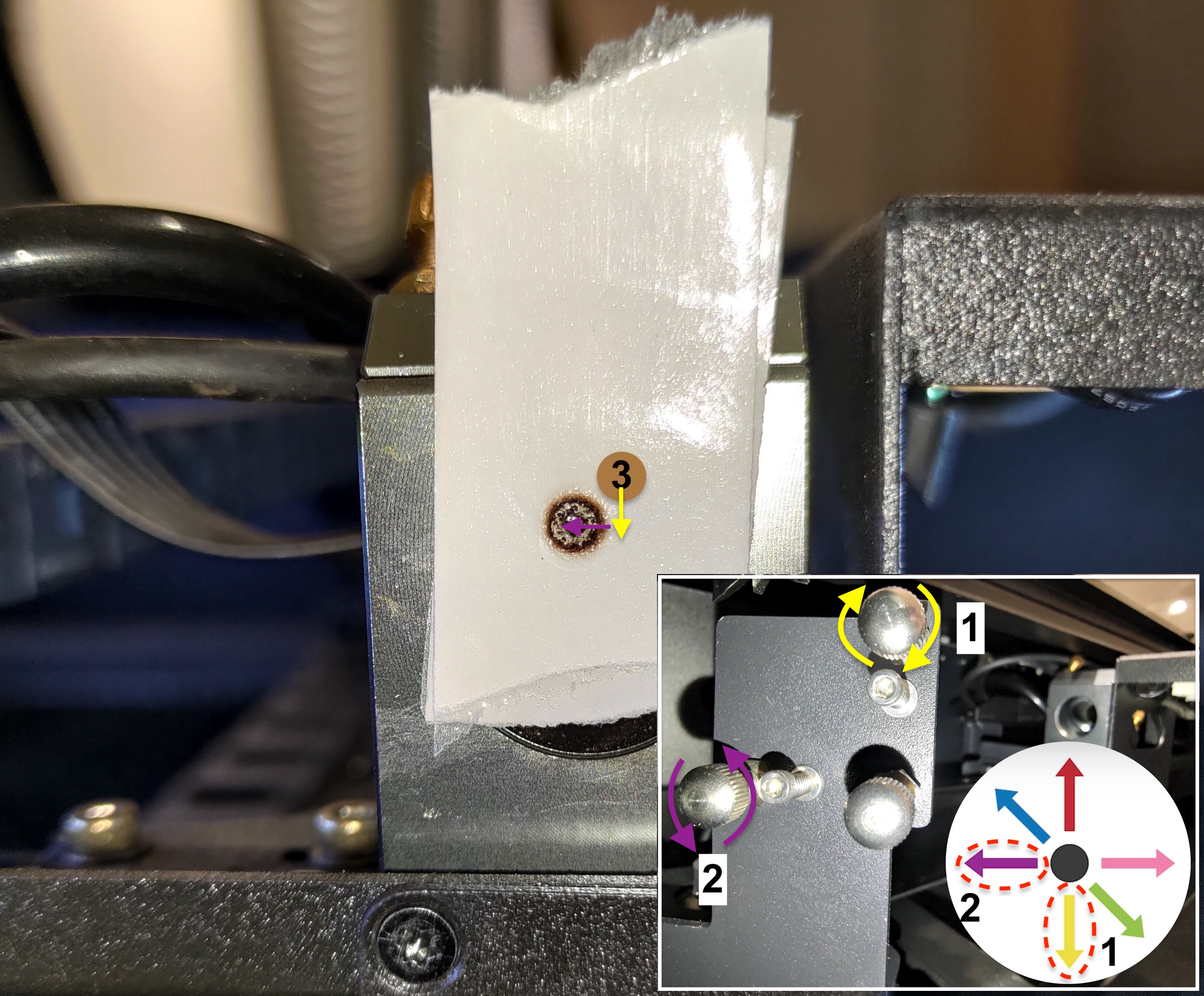

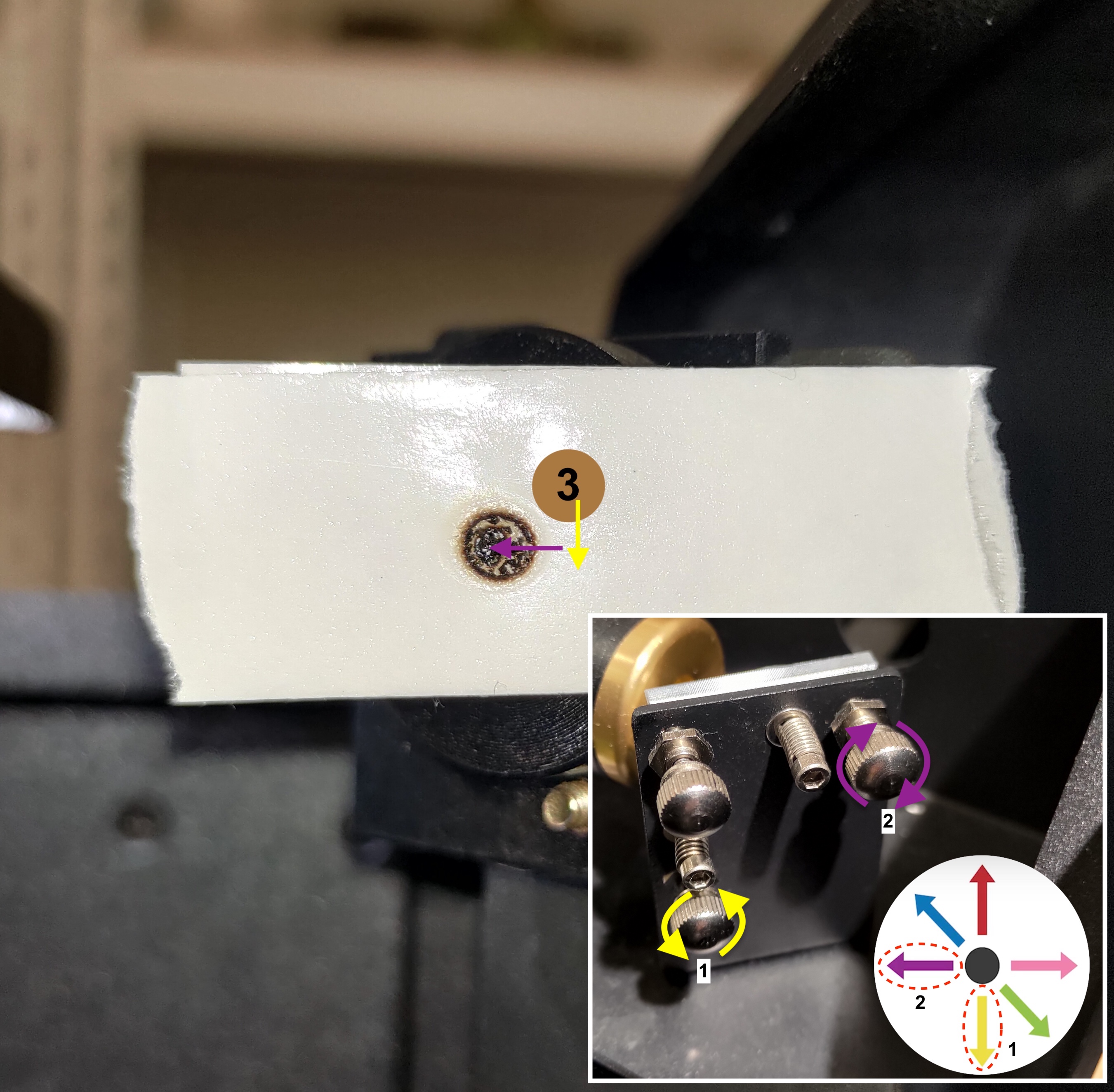

#3의 경우:
두 번째 점이 첫 번째 점과 겹치려면 먼저 아래로 내려간 다음 왼쪽으로 이동해야 합니다.
점을 아래로 내리려면 오른쪽 위 나사를 시계 방향으로 돌려야 합니다.
점을 왼쪽으로 이동시키려면 왼쪽 아래 나사를 시계 반대 방향으로 돌려야 합니다.
아래 사진을 참조하십시오.

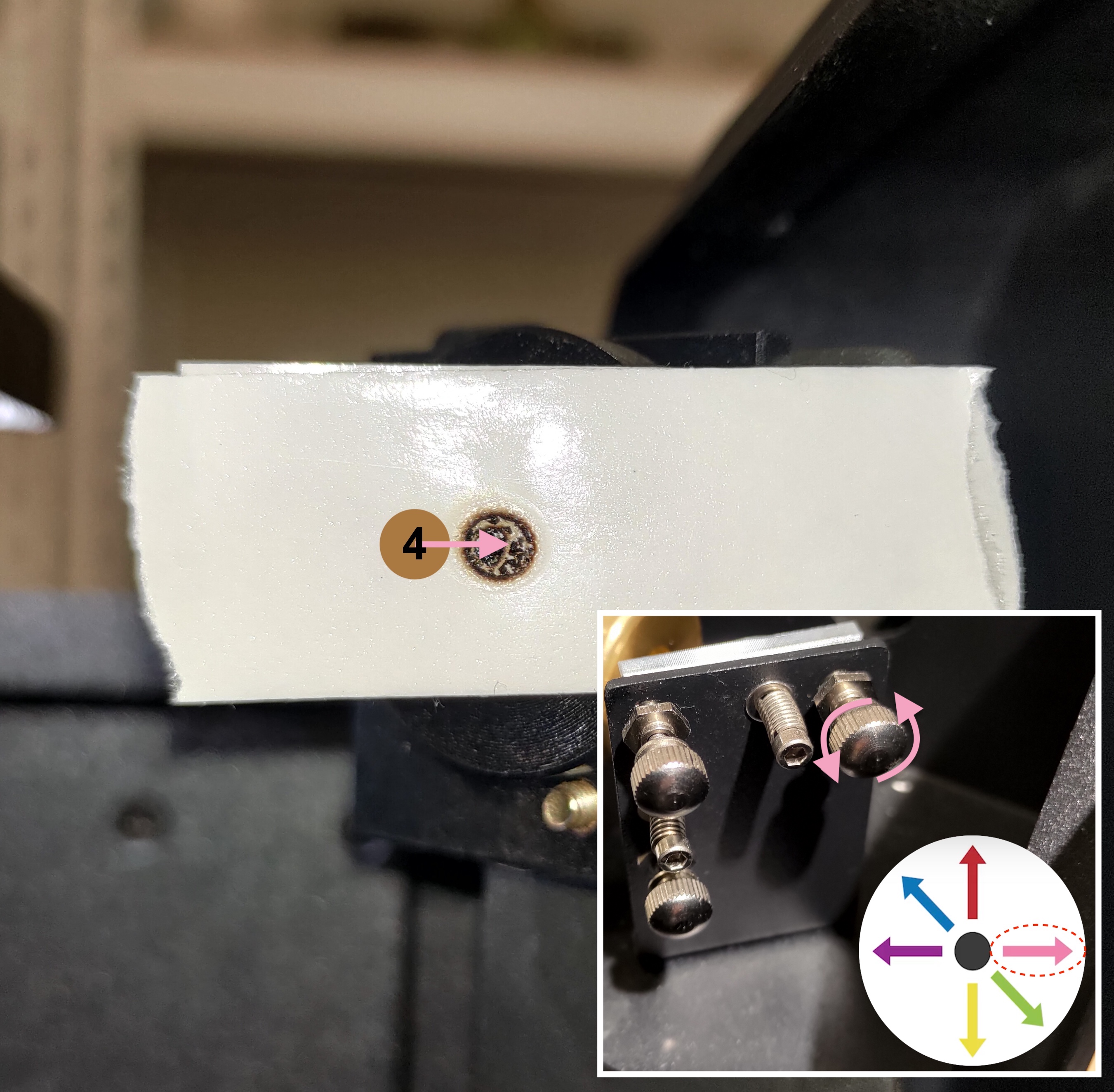

#4의 경우:
두 번째 점이 첫 번째 점과 겹치려면 오른쪽으로 이동해야 합니다.
왼쪽 아래 나사를 시계 방향으로 돌려야 합니다. 아래 사진을 참조하십시오.
#5의 경우:
두 번째 점이 첫 번째 점과 겹치려면 왼쪽으로 이동해야 합니다.
왼쪽 하단 나사를 시계 반대 방향으로 돌려야 합니다..
아래 사진을 참조하십시오.

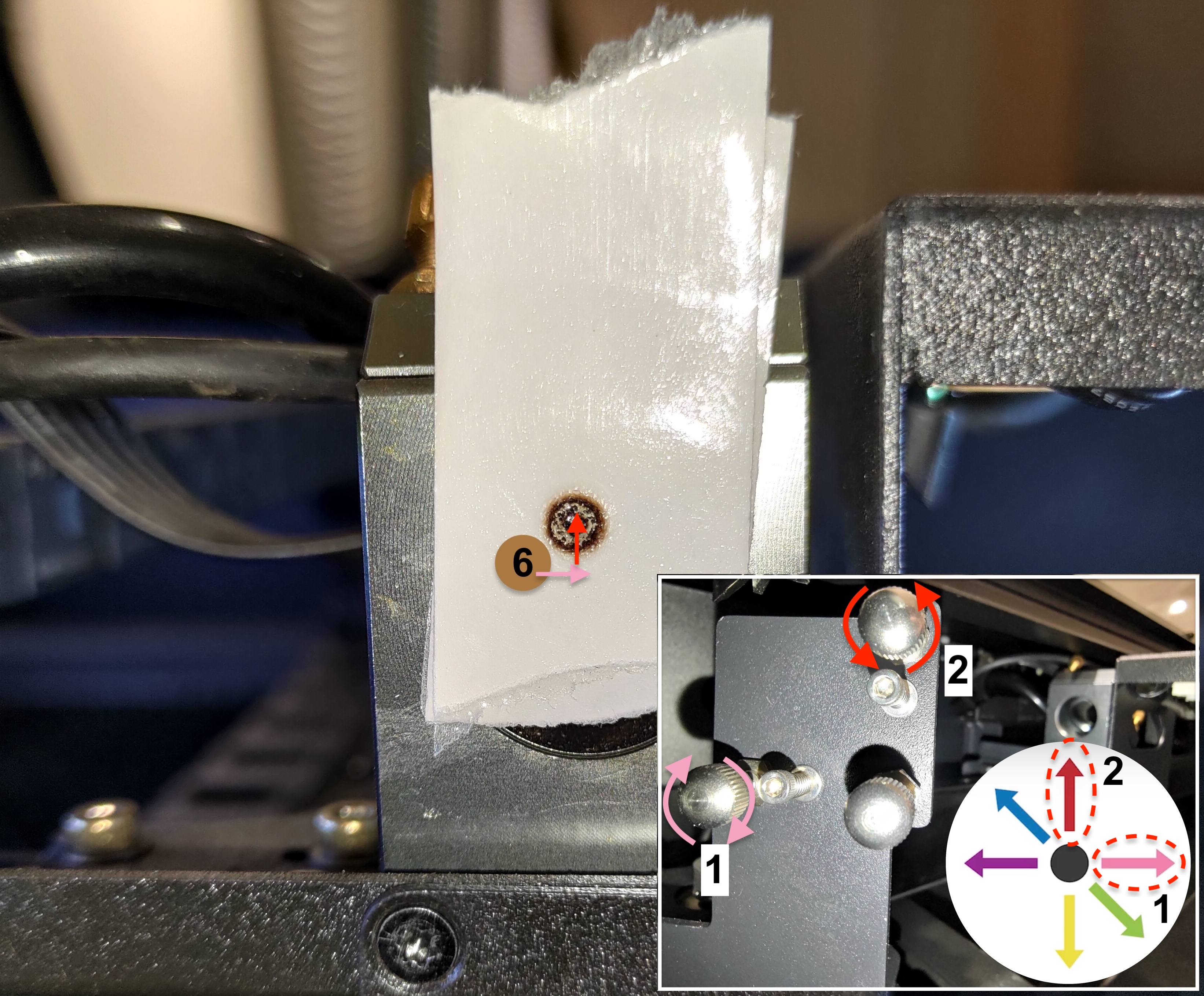

#6의 경우:
두 번째 점이 첫 번째 점과 겹치려면 먼저 오른쪽으로 이동한 다음 위로 올라가야 합니다.
점을 오른쪽으로 이동시키려면 왼쪽 아래 나사를 시계 방향으로 돌려야 합니다.
점을 위로 올리려면 오른쪽 위 나사를 시계 반대 방향으로 돌려야 합니다.
아래 사진을 참조하십시오.
#7에 대해서:
두 번째 점이 첫 번째 점과 겹치려면 바로 위로 가야 합니다.
오른쪽 상단 나사를 시계 반대 방향으로 돌려야 합니다.. 아래 사진을 참조하십시오.

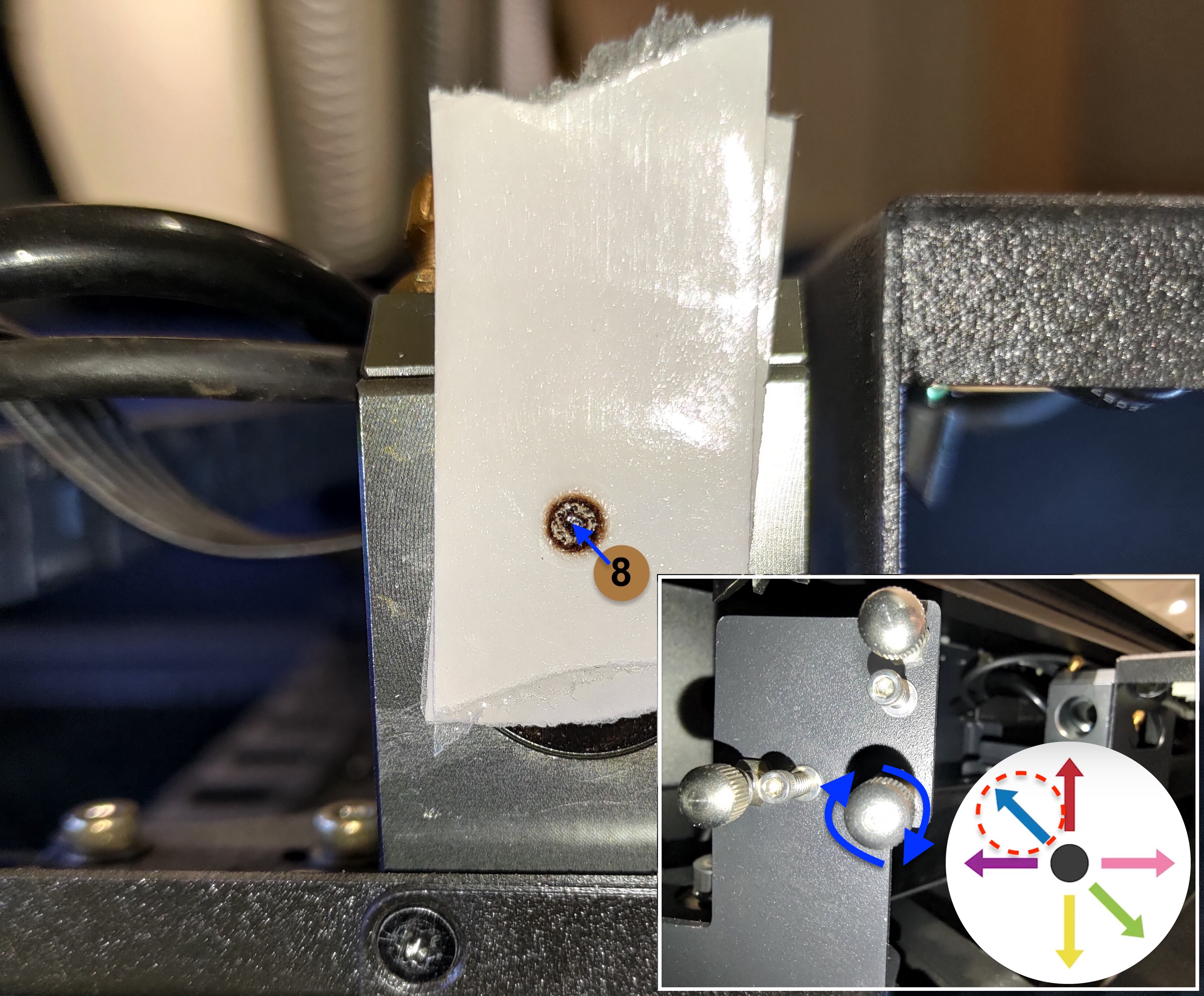

#8에 대해서:
두 번째 점이 첫 번째 점과 겹치려면 왼쪽 위로 가야 합니다
오른쪽 아래 나사를 시계 방향으로 돌려야 합니다. 아래 사진을 참조하십시오.
Step 8-4-2 - 조정 후 너트 조이기:
조정 후에는 조이십시오 나사를 돌려 조정한 후 너트를 시계 방향.

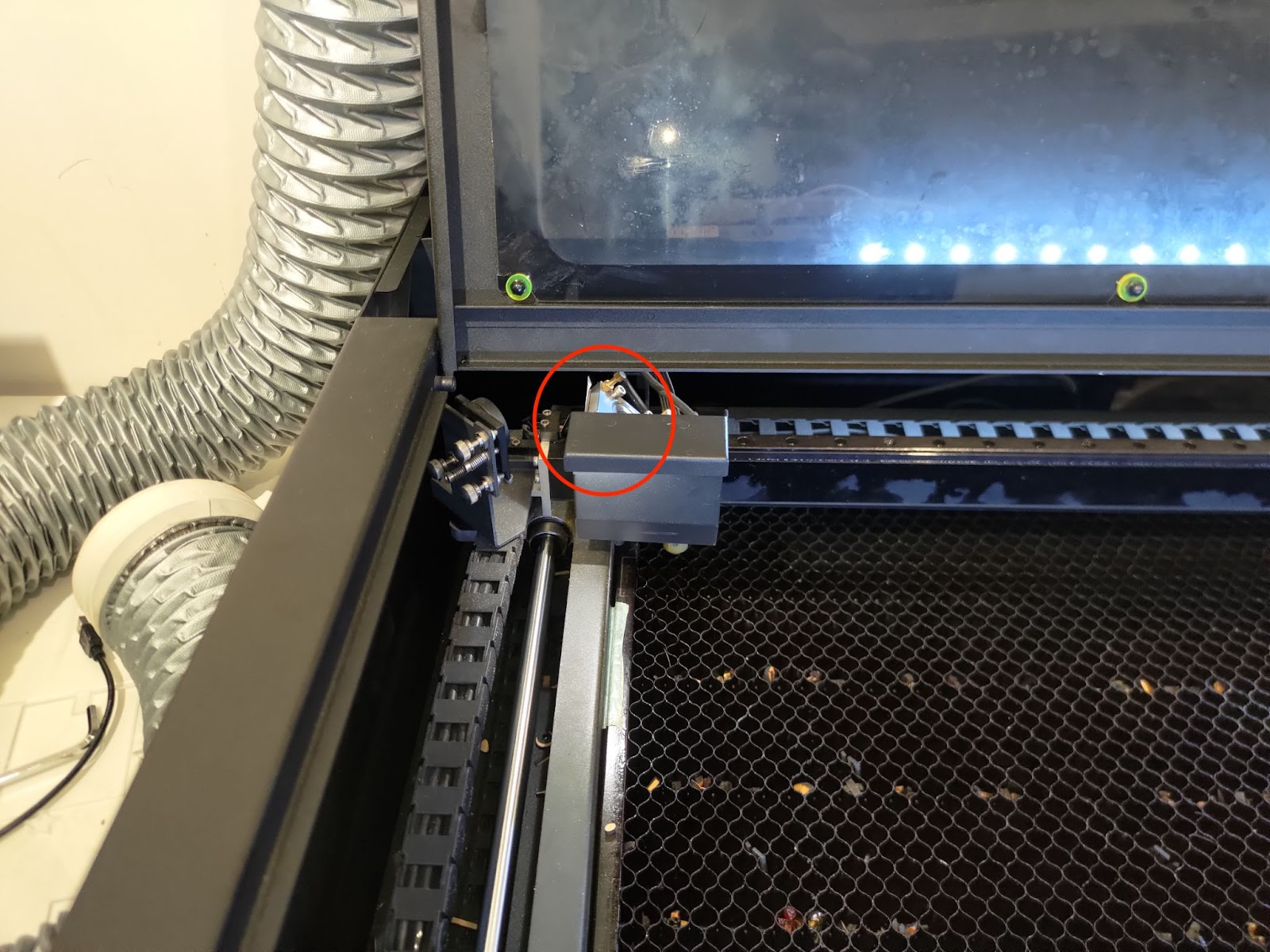

Step 8-5 - 3번째 미러 입구의 점 위치 확인
2번째 미러에서 3번째 미러로의 경로가 정렬되어 있다면 OPA 도구를 사용하여 점이 3번째 미러 입구의 중심에 있는지 확인하십시오.

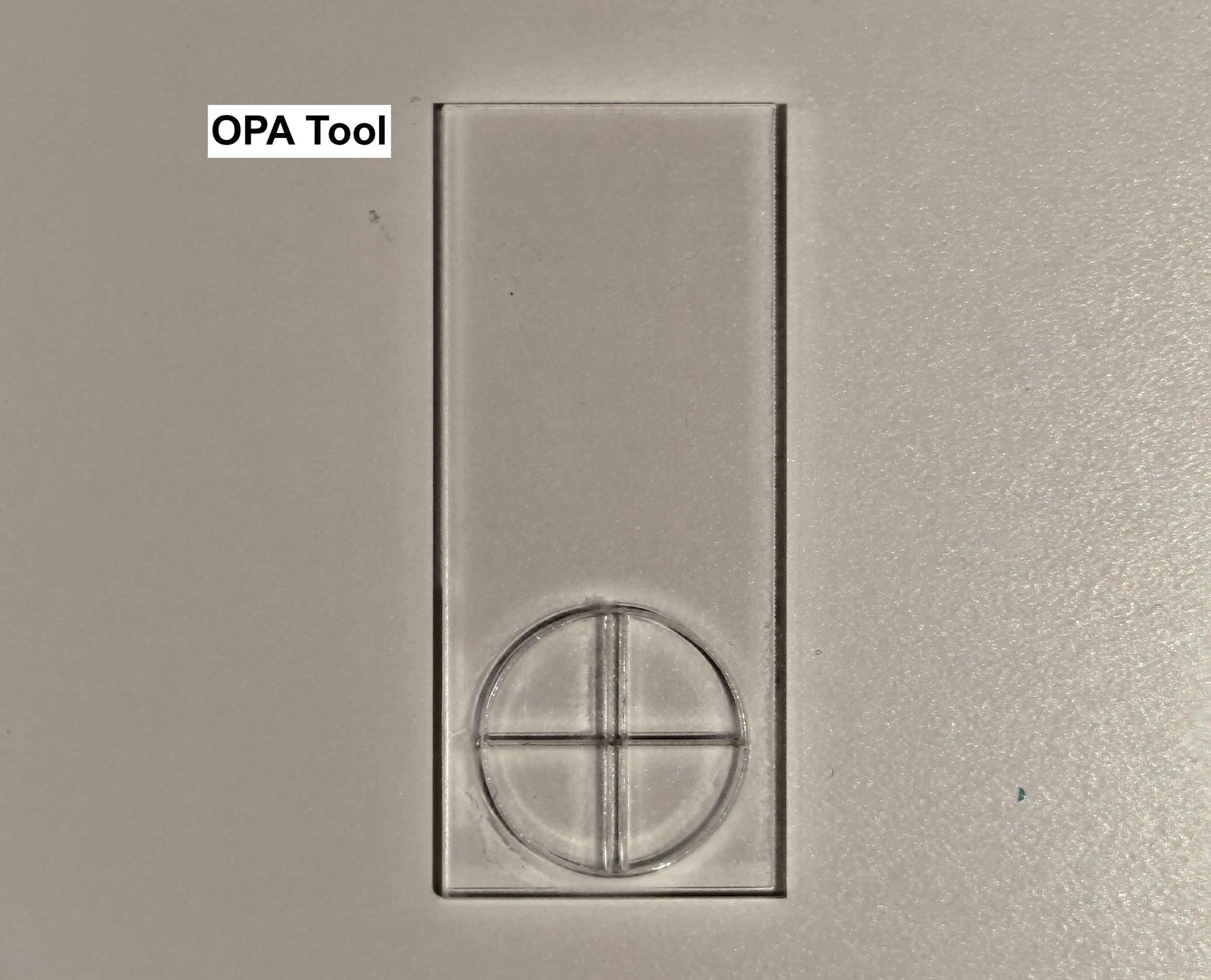

다음 링크 를 사용하여 파일을 다운로드하고 3mm 투명 아크릴을 사용하여 조각하고 절단하십시오.

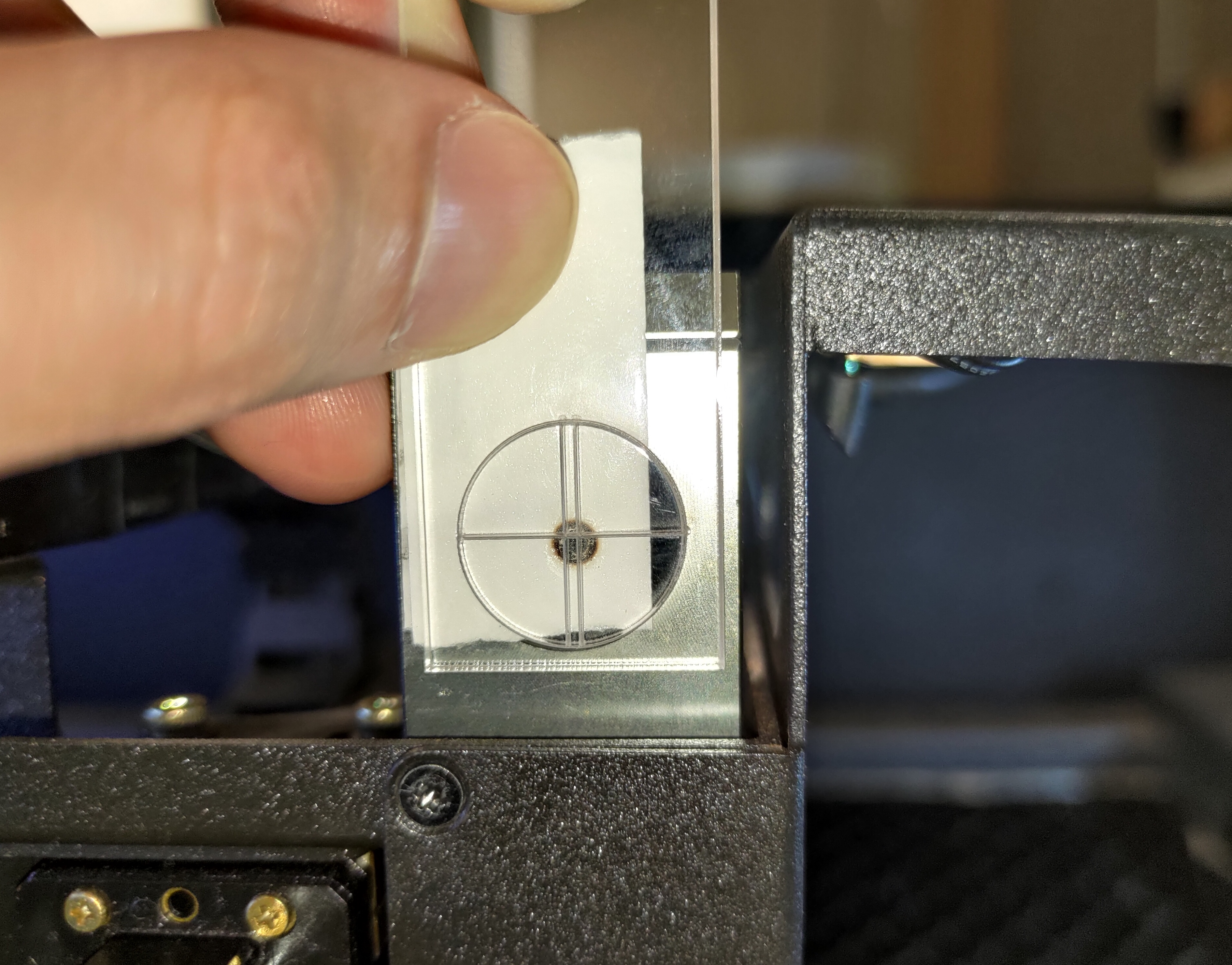

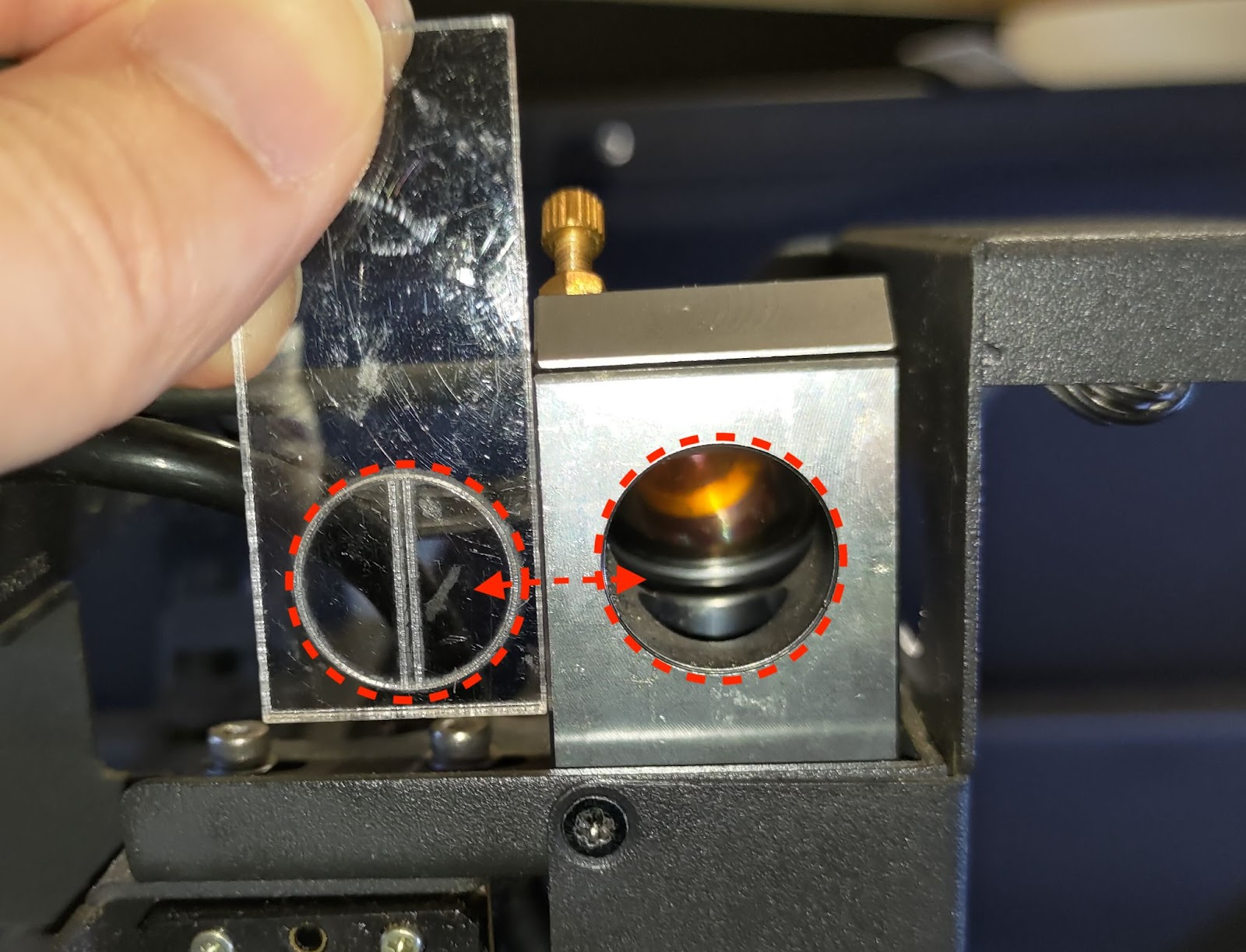

도구의 원은 아래 사진과 같이 입구와 일치할 것입니다.

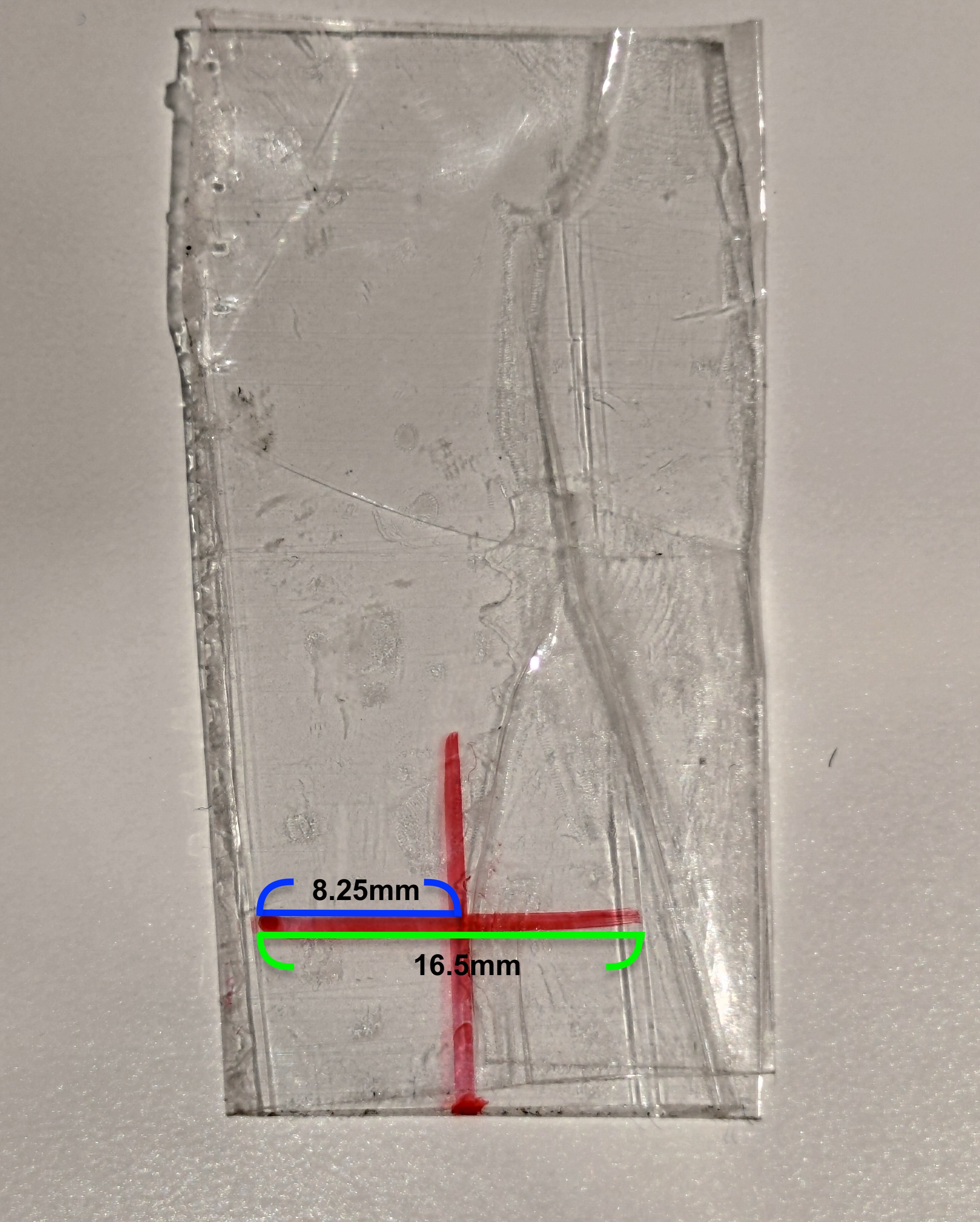

기기가 베드의 어느 영역도 절단할 수 없는 경우 임시 도구를 만들어야 합니다.
투명 테이프를 사용하여 접착면을 감싸도록 접으십시오.

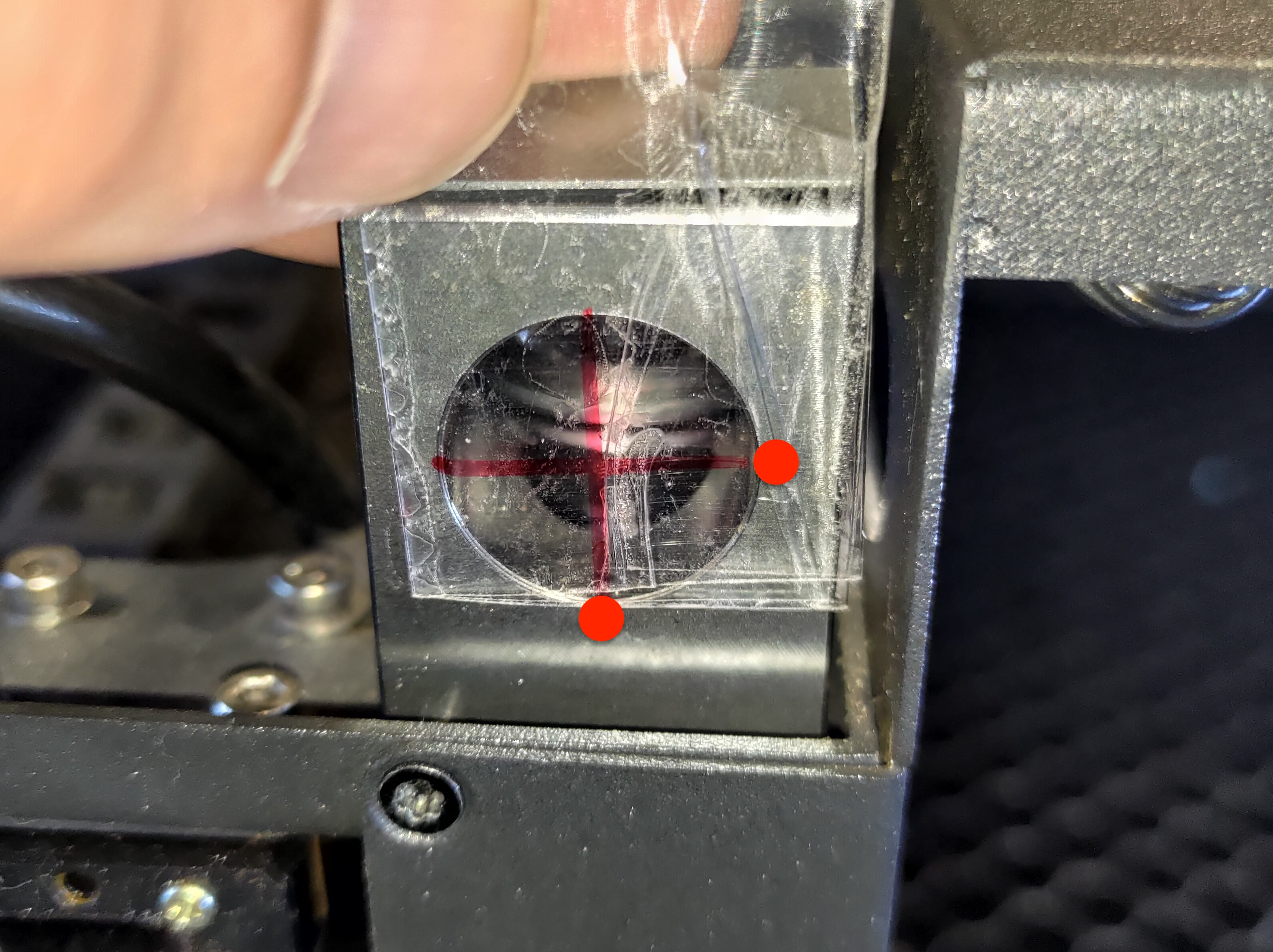

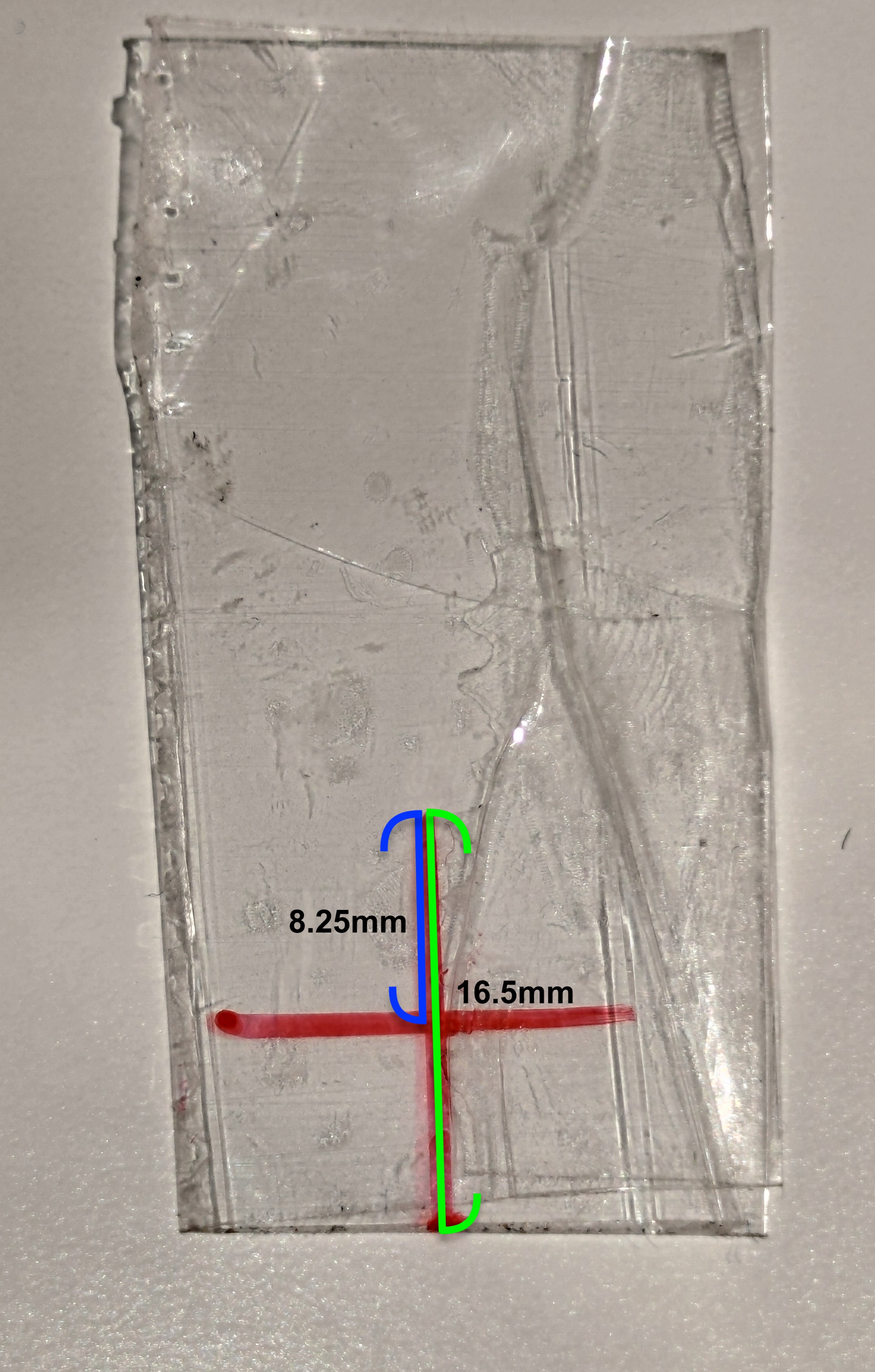

아래 사진과 같이 두 개의 선을 그리십시오:
테이프의 선 중심이 둥근 입구의 중심이 됩니다.
(아래 사진의 빨간 점과 같이 테이프의 선을 정렬하기 위해 두 개의 표시를 하는 것이 좋습니다.)
Step 8-5-1 - 점 만들기:

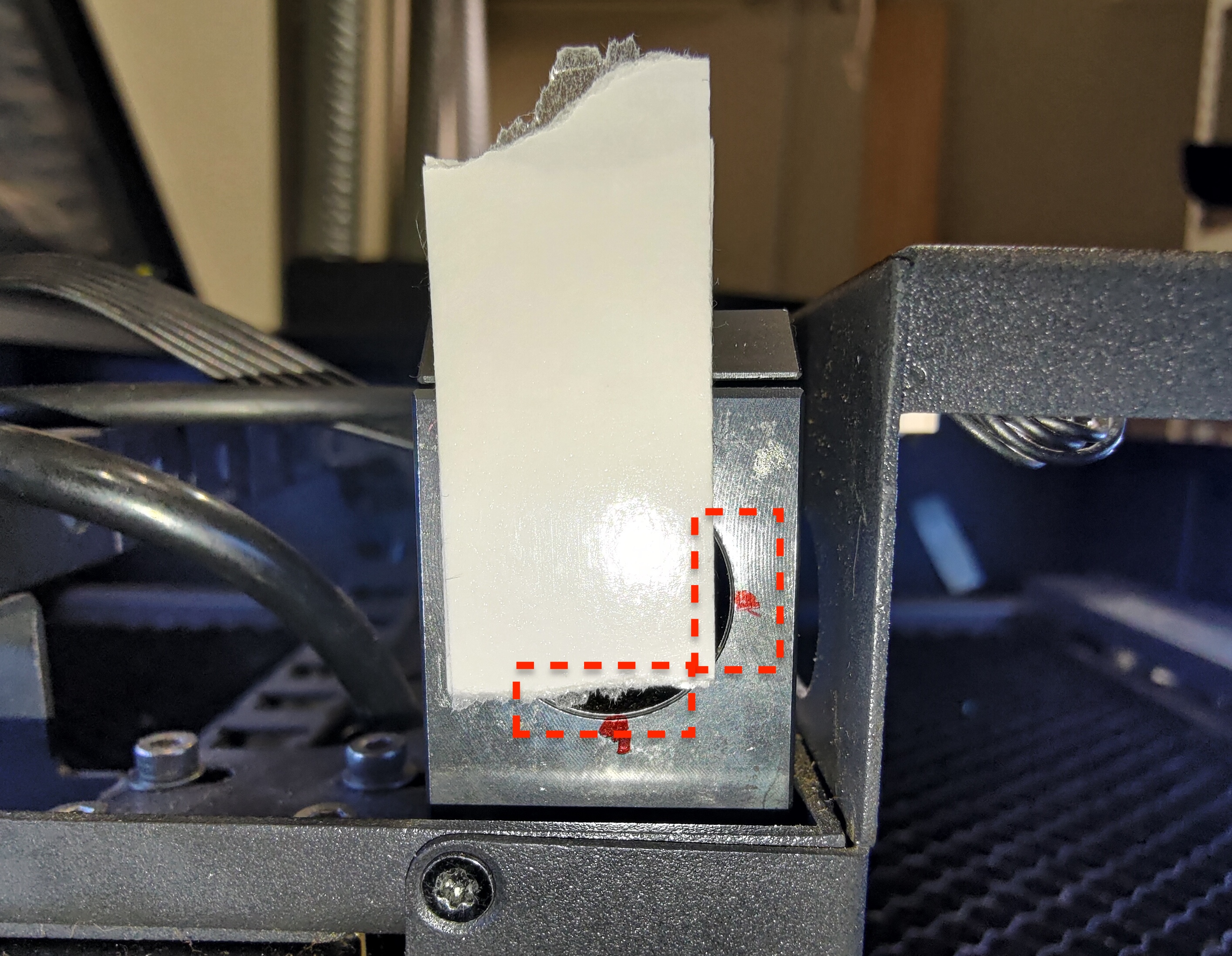

3번째 미러 입구에 2겹 테이프를 붙이십시오.
원을 (입구) 완전히 덮지 마시고, OPA 도구의 위치를 맞추기 위해 조금 남겨두세요.
헤드를 베드의 중앙으로 이동하고, 5회 펄스를 만드세요.

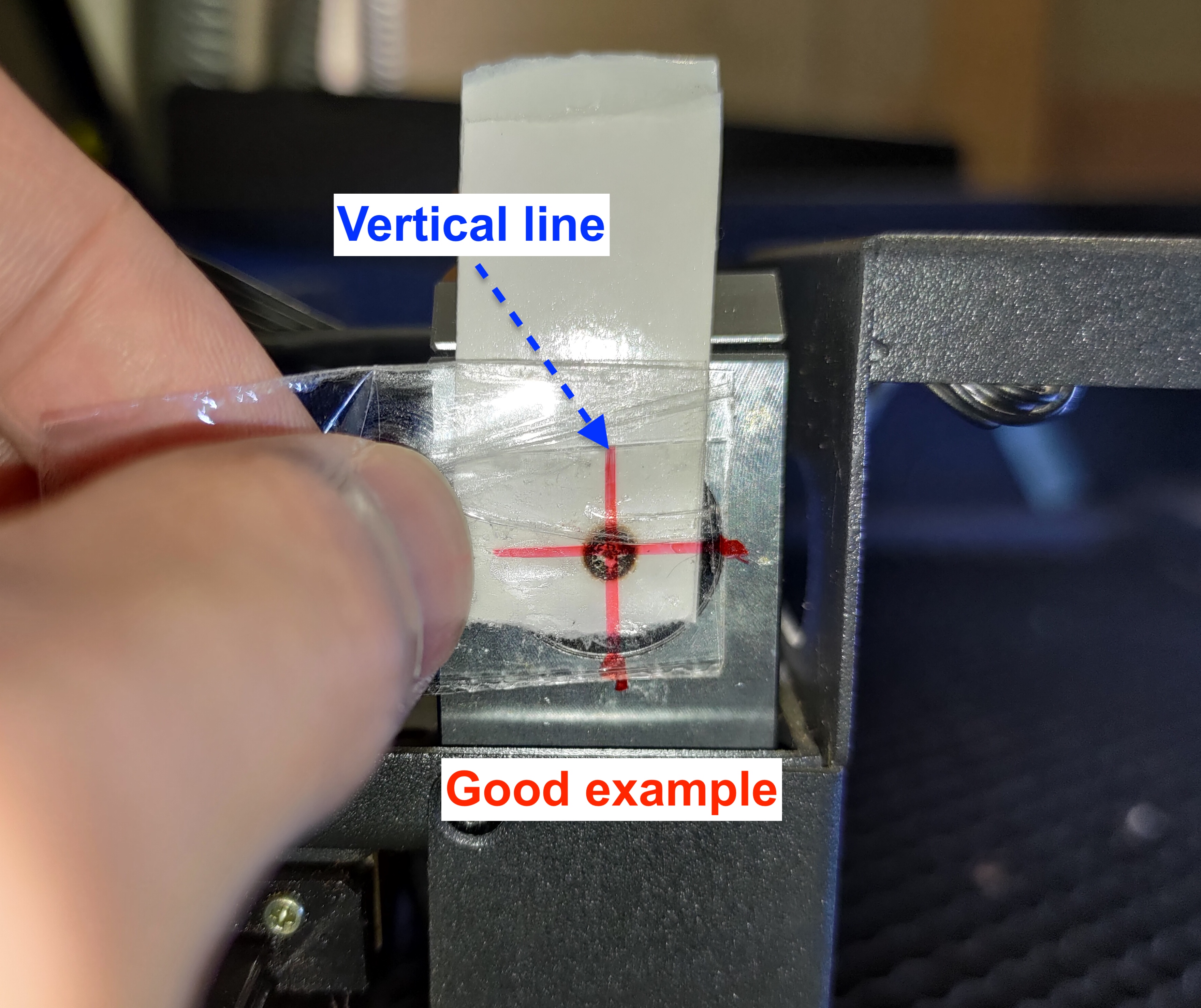

Step 8-5-2 - 도구로 수직선 확인하기:
도구를 사용하여 점이 수직으로 중앙에 있는지 확인하세요.

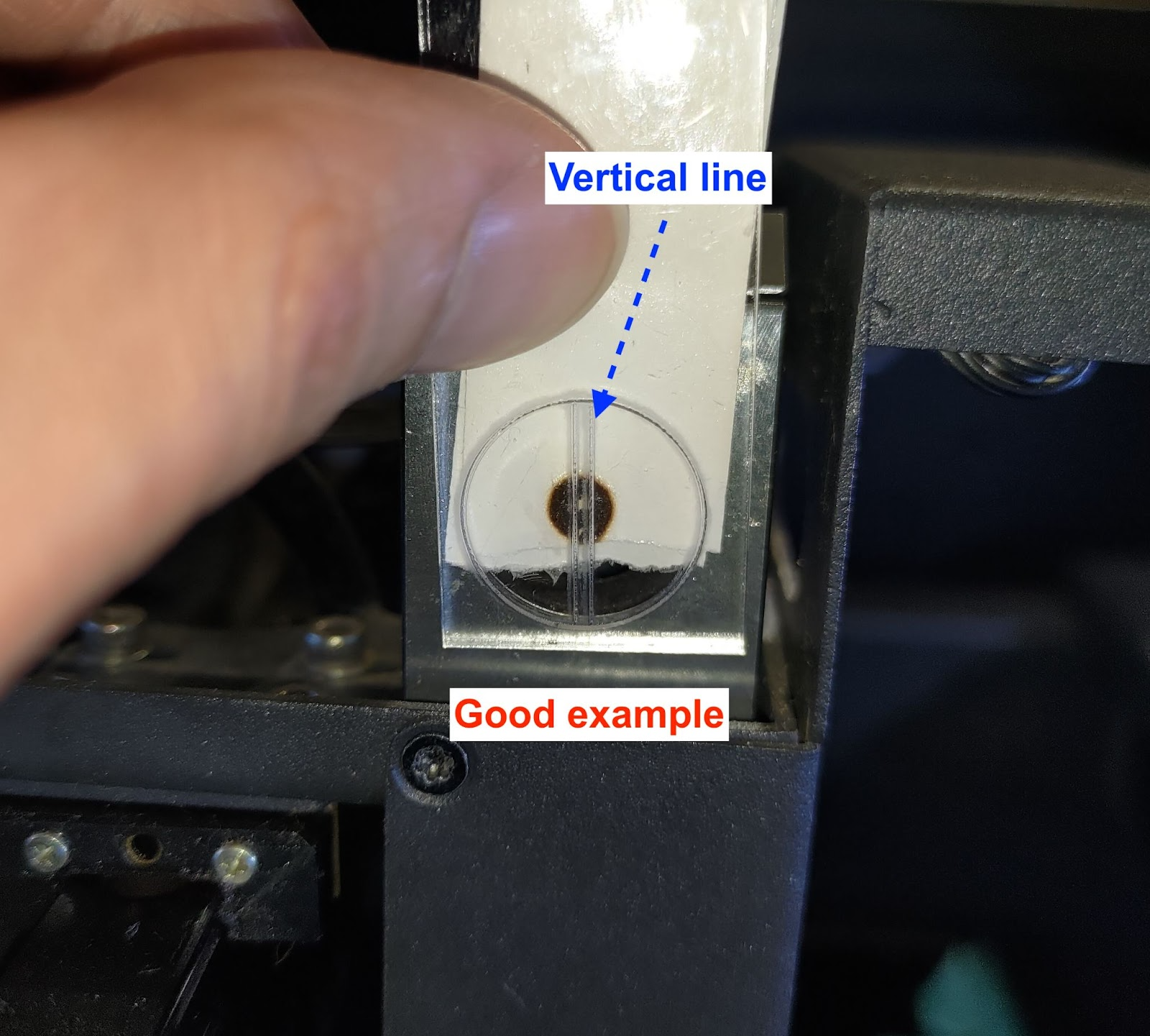

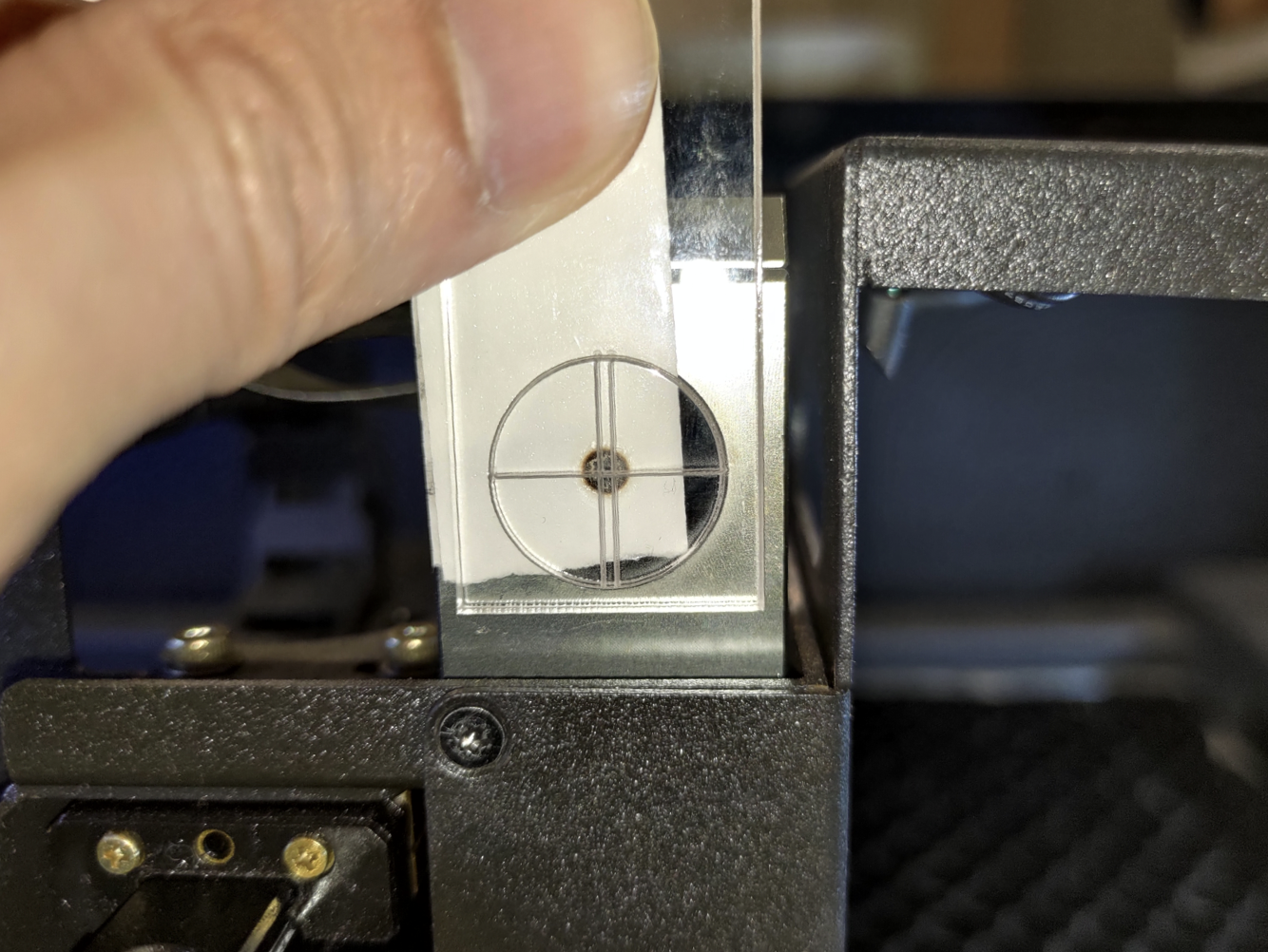

아크릴 도구의 경우:
테이프 도구의 경우:
- 점이 중앙에 있으면 8-5-3 단계로 이동하십시오.
- 점이 중앙에 없으면 다음 지침을 참조하십시오: 아래와 같이 레이저 헤드의 위치를 조정하는 방법입니다.

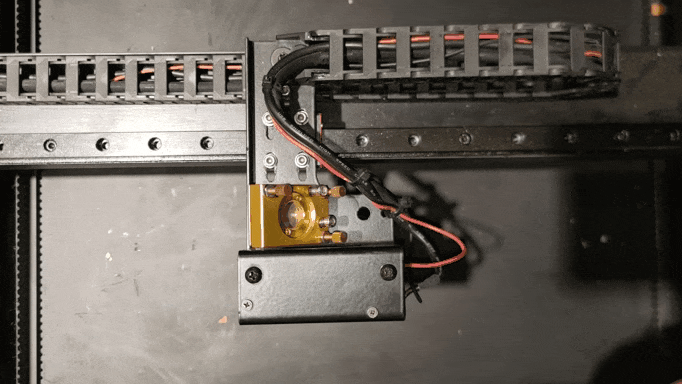

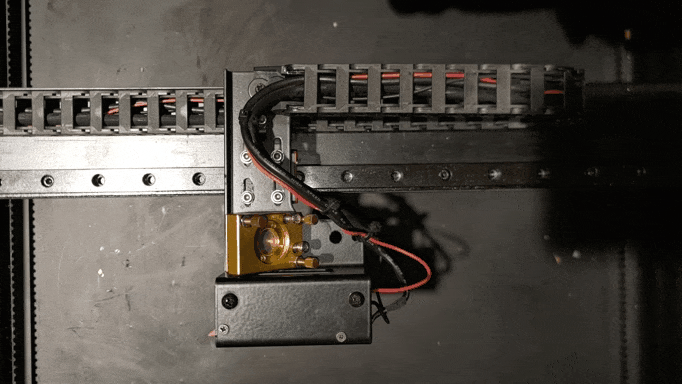

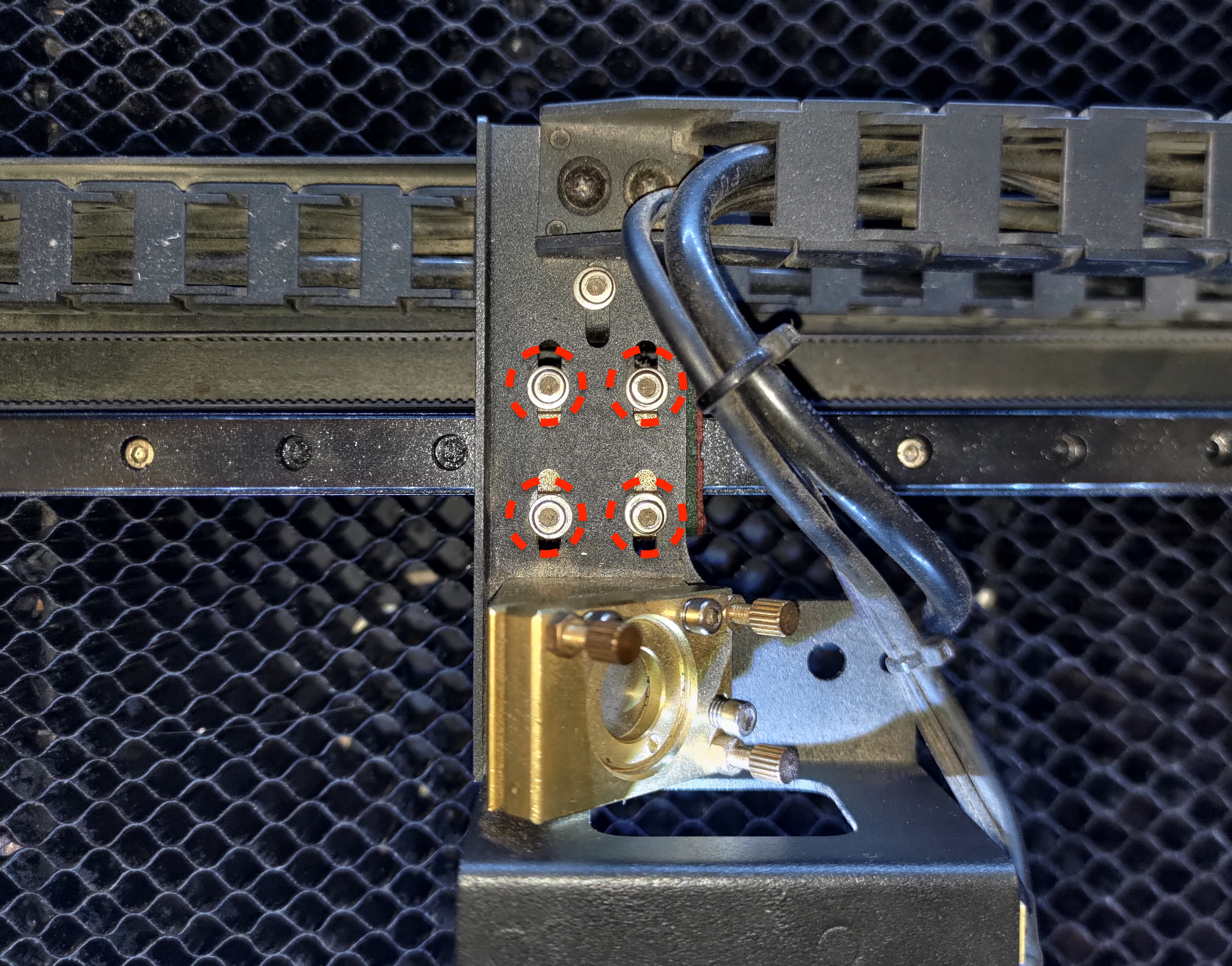

이 4개의 나사를 약간 풉니다:
나사를 풀면 이제 헤드를 안팎으로 밀 수 있습니다.
- 밀어내기:
- 밀어 넣기:
헤드를 이동한 후, 나사를 다시 조이고 카메라 보정을 수행해야 합니다.
Step 8-5-3 - 도구를 사용하여 수평선 확인:
수직선을 확인한 후, 도구를 사용하여 점이 중심에 있거나 선 위쪽에 약간 있는 수평선을 확인하십시오. 이 경우에도 허용됩니다.

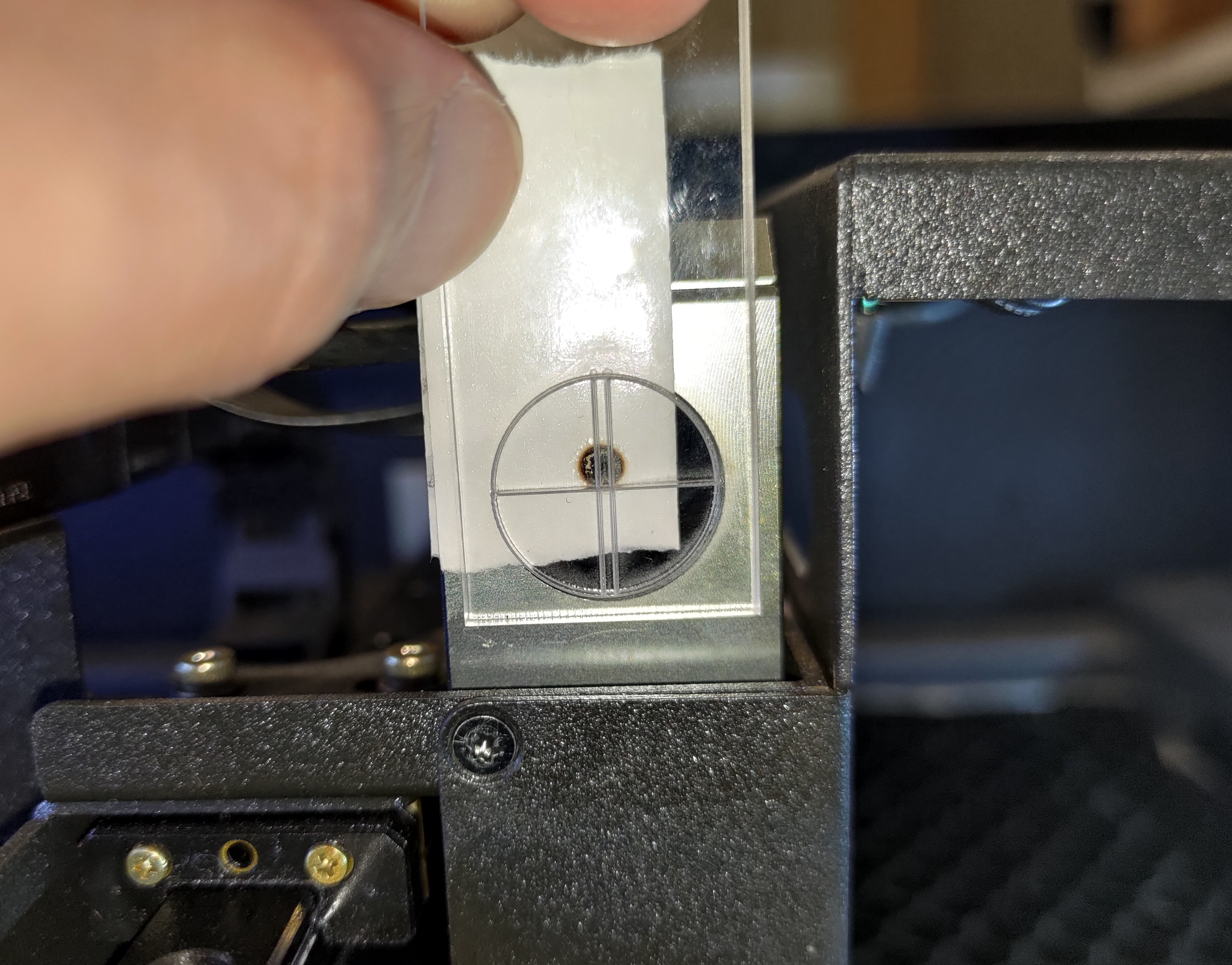

아크릴 도구 - 완벽한 예:
아크릴 도구 - 허용 가능한 예:

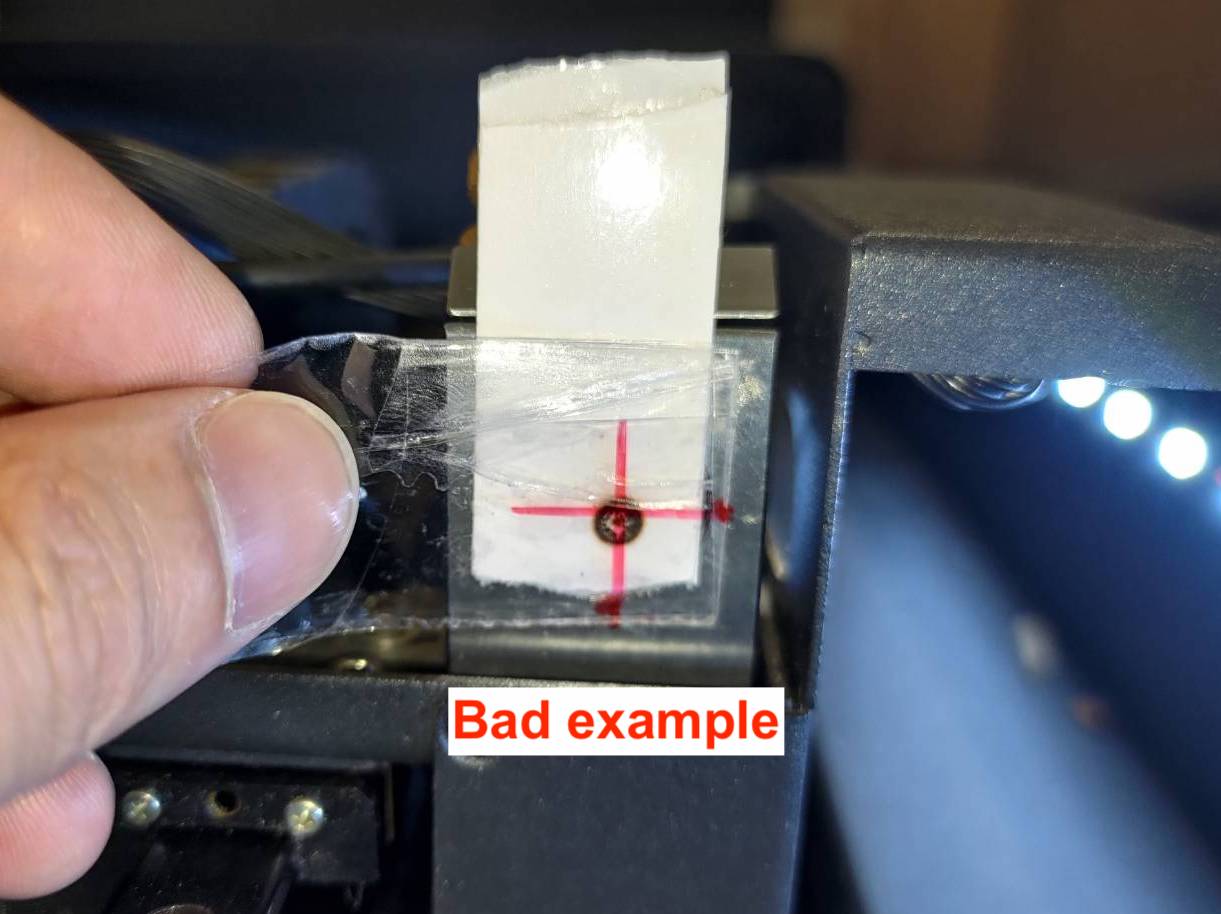

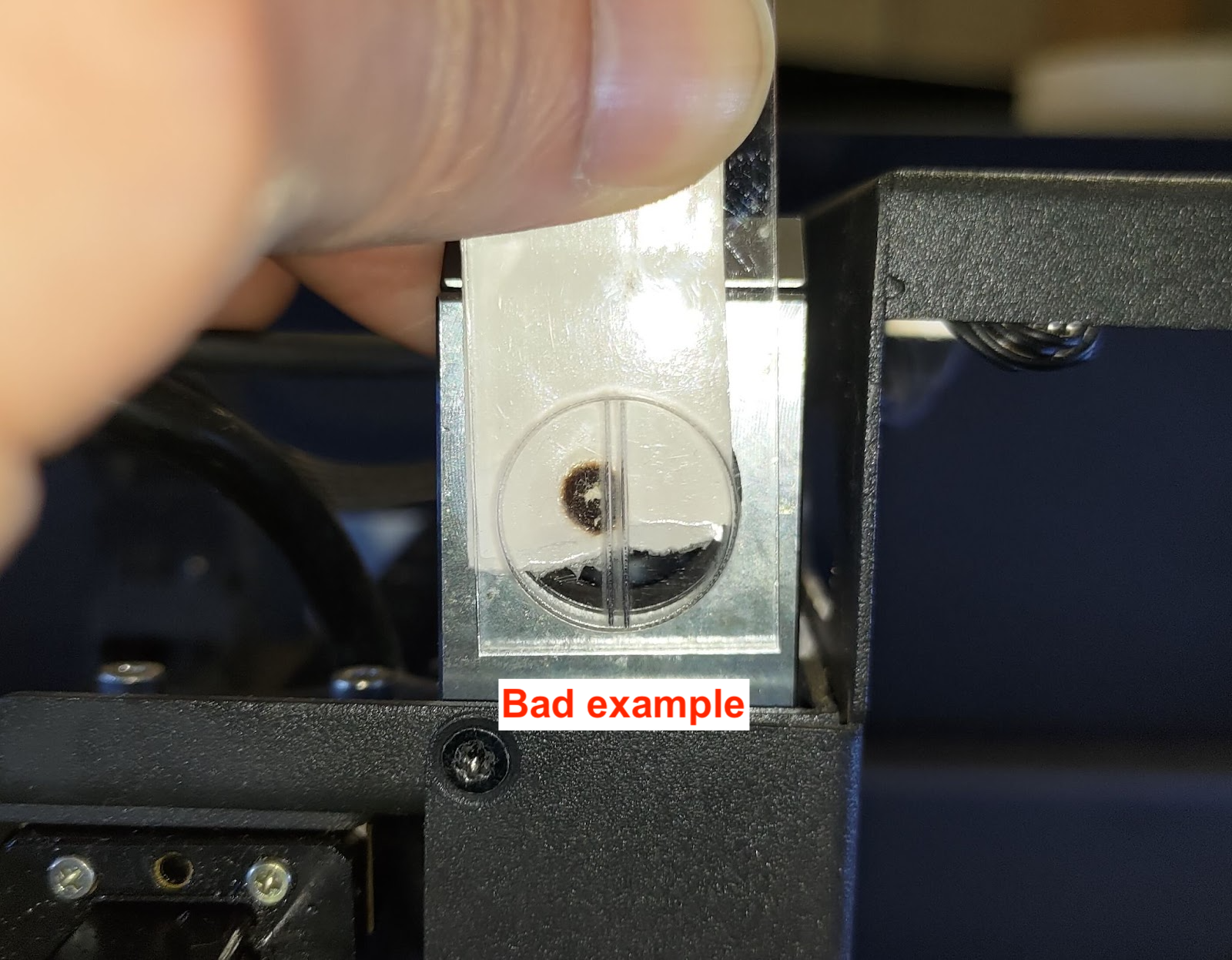

아크릴 도구 - 잘못된 예:

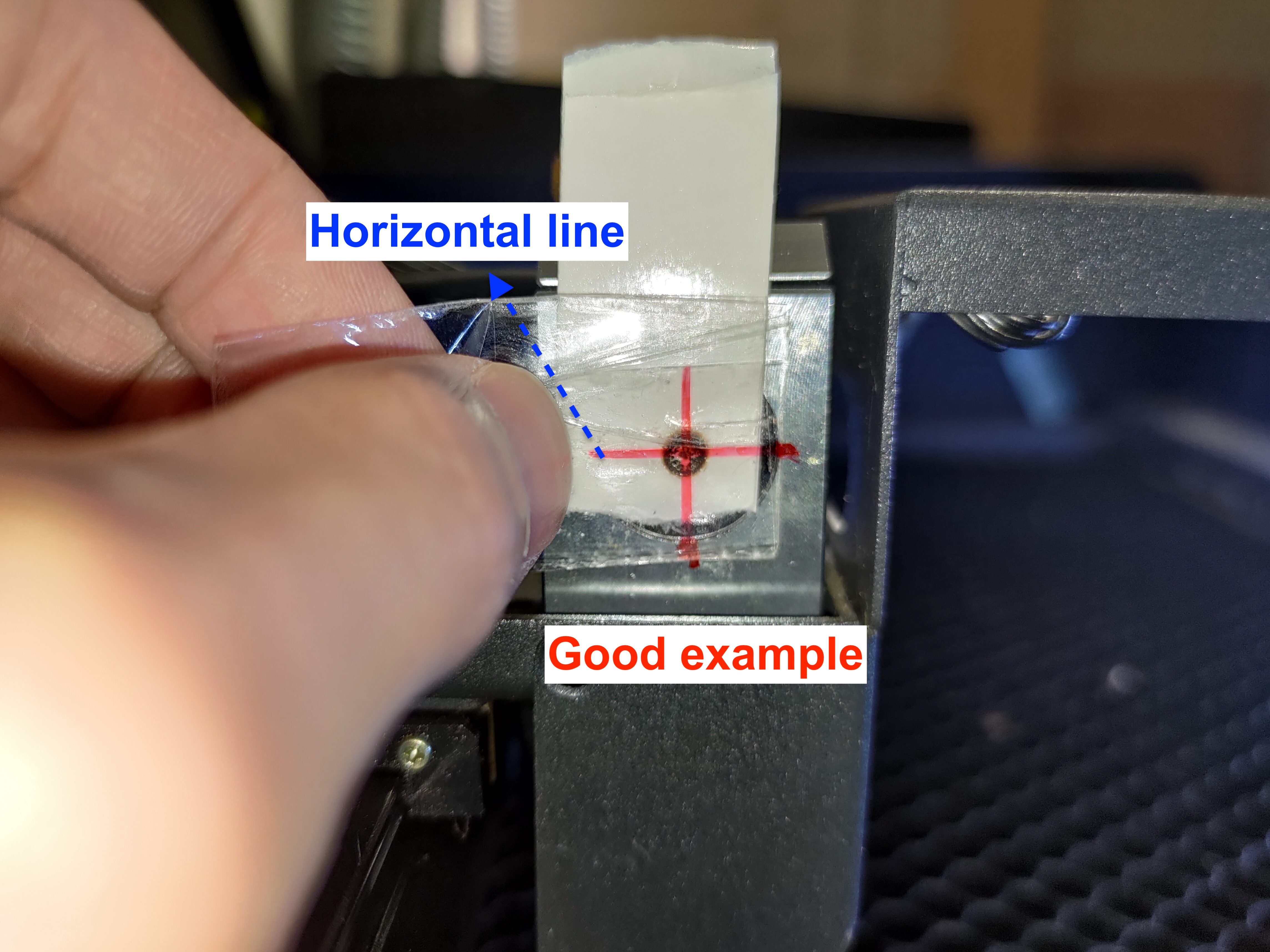

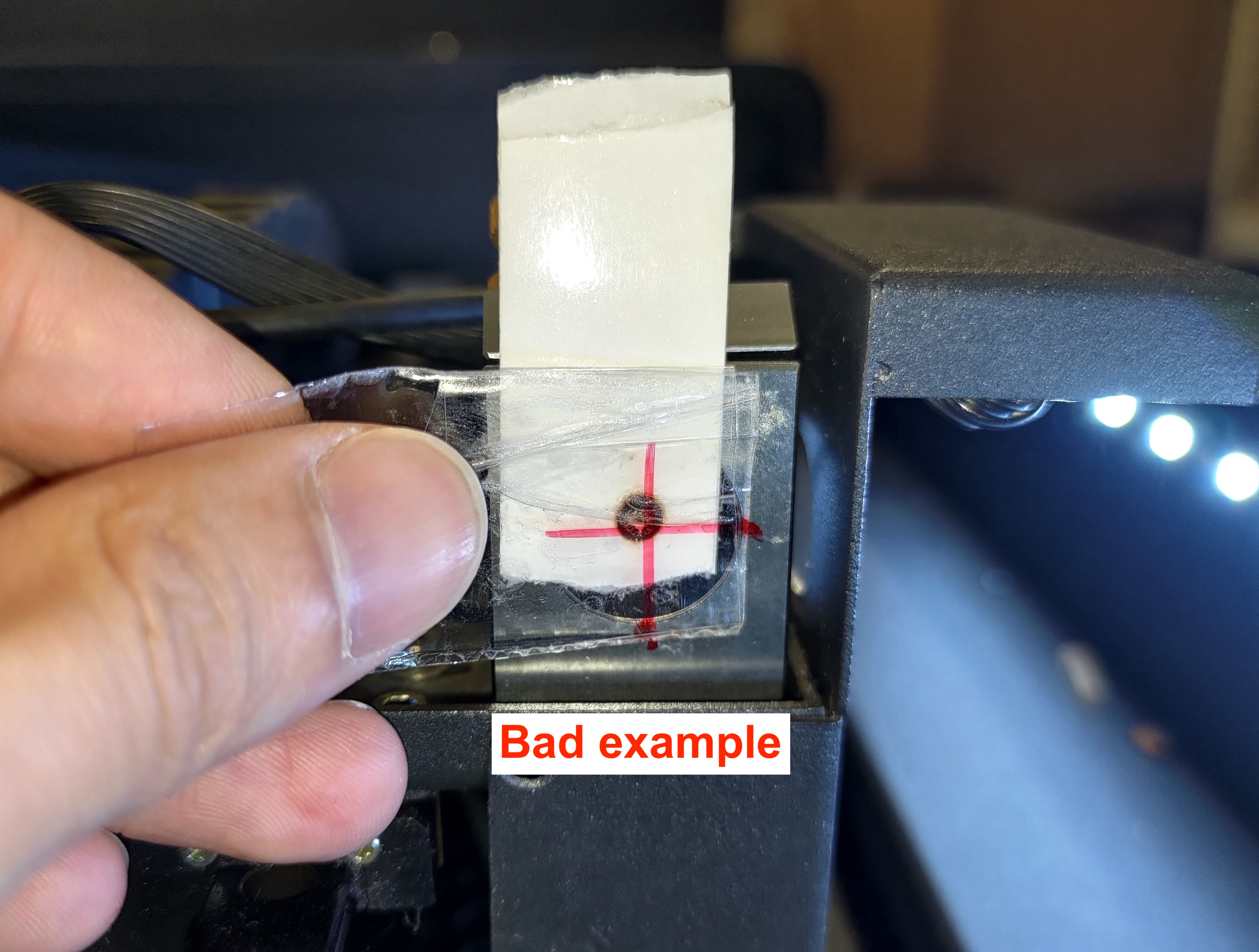

테이프 도구의 경우:
점이 수평선 아래에 있는 경우, 현지 대리점에 연락하여 점이 수평선 아래에 있다고 알려주십시오.
Step 8-6 - 3번째 미러 테이프 수집:
3번 거울에 두 겹의 테이프를 붙이고 헤드를 중간 왼쪽 위치로 이동합니다.
첫 번째 점을 만들기 위해 3번의 펄스를 만드십시오.
3번 거울에 같은 테이프를 붙인 상태로 헤드를 중간 오른쪽 위치로 이동합니다.
3번의 펄스 만들기 두 번째 점을 만드세요.
테이프를 3번째 미러에서 제거하고 종이에 붙이십시오.
아래 사진과 같이 위치와 펄스 수를 기록하십시오.
Step 9 - 3번째 미러에서 노즐 팁까지의 경로 확인:
확인할 위치는 두 곳입니다.
첫 번째는 베드의 중심입니다.
단계 개요:
다른 하나는 베드의 오른쪽 아래 모서리입니다:
단계 개요:
Step 9-1 - 베드 중심에서 Z축 경로 확인

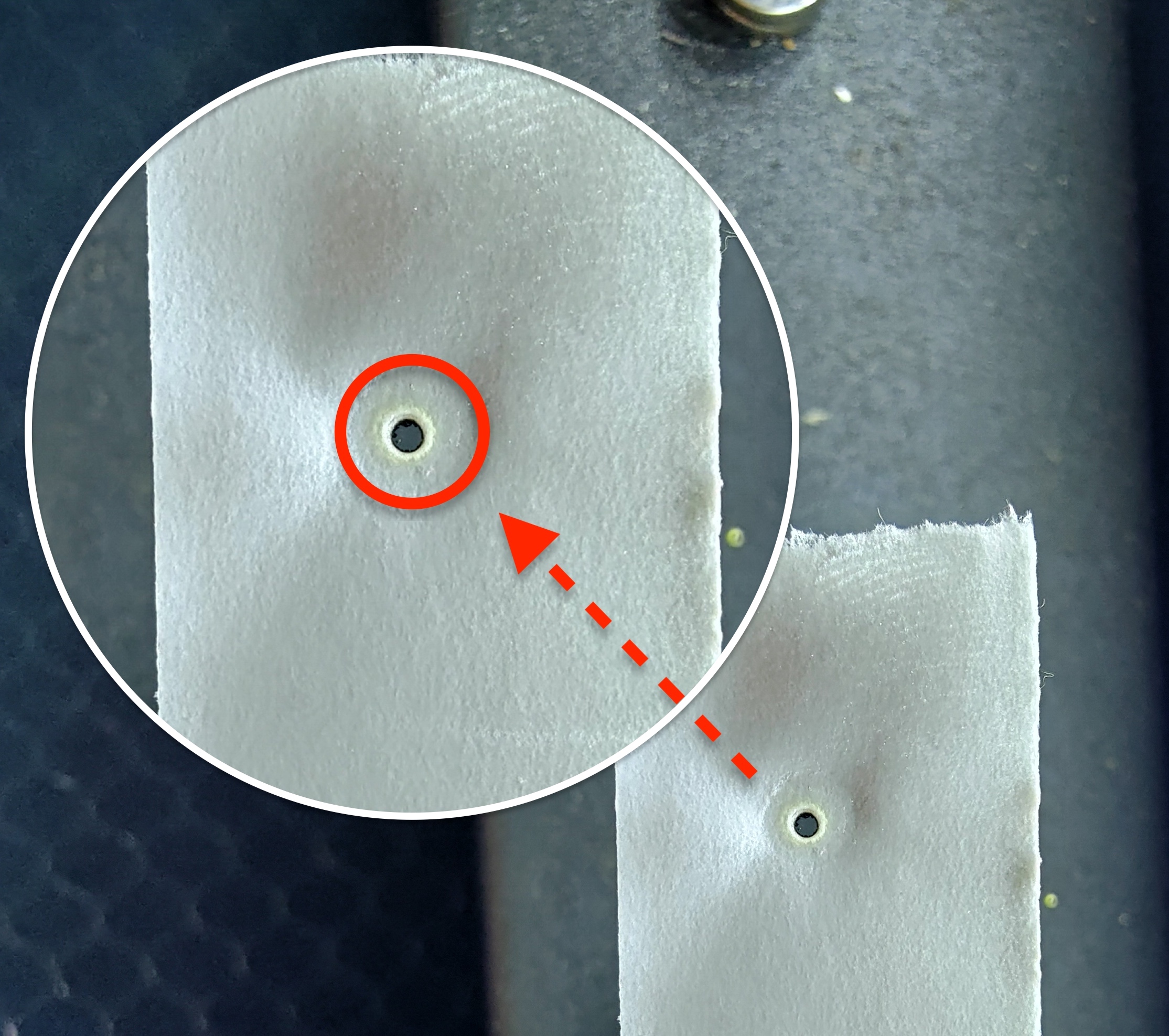

노즐 팁에 한 겹의 테이프를 붙이고 레이저 헤드를 베드 중앙으로 이동한 다음 한 번 펄스를 발생시키십시오.
테이프를 제거하고 점이 둥근지 확인하십시오.
좋은 예:
잘못된 예:
- 점이 둥근 경우 9-3 단계로 이동하십시오
- 점이 둥글지 않은 경우 9-2 단계로 이동하여 3번째 미러에서 베드(Z축)까지의 광학 경로를 재조정하십시오. 수직이 충분하지 않습니다.
- 테이프에서 점을 찾을 수 없는 경우 고급 조정 지침을 참조하십시오. [5-3 고급 광학 경로 조정]
9-2 단계 - 베드 중앙에서 Z축 경로 조정
이 단계에서는 3번째 미러의 수직 경로를 3번째 미러의 나사를 조정하여 베드까지 정렬하는 방법을 알려드립니다.

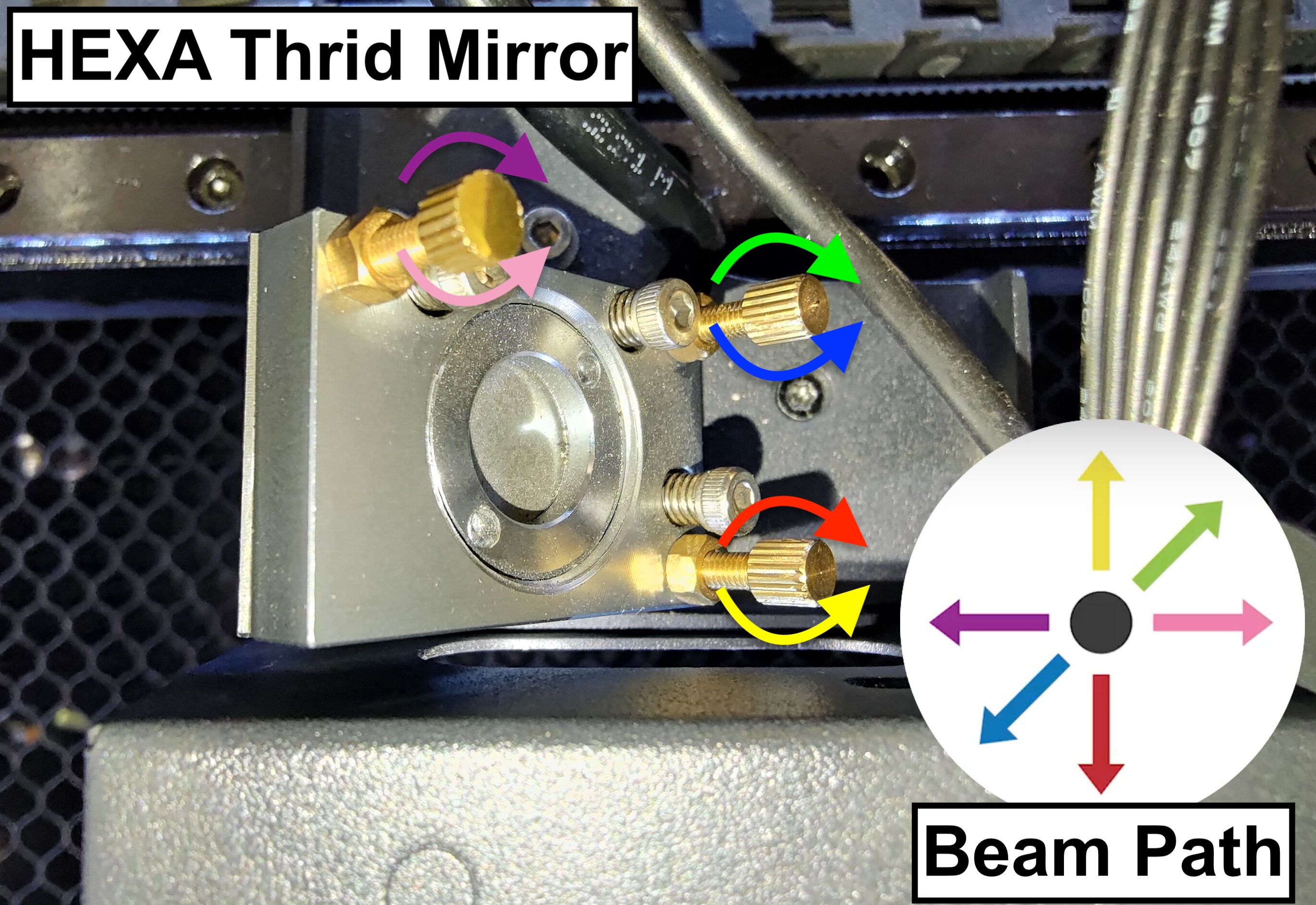

3번째 미러에는 세 개의 나사가 있으며 시계 방향 또는 시계 반대 방향으로 회전하면 수직 빔 경로가 변경되어 테이프의 작은 점 위치가 변경됩니다.
나사를 조정할 때마다 경로가 변경될 수 있습니다. 정확성을 보장하려면 테이프를 붙일 깨끗한 영역을 찾아야 합니다. 깨끗한 영역이 모두 사용될 때까지 테이프를 재사용할 수 있습니다.
9-2-1 단계 - 조정할 나사 대상 지정:
수직 점의 위치를 결정하고 나사와 그 위치를 타겟팅하십시오.

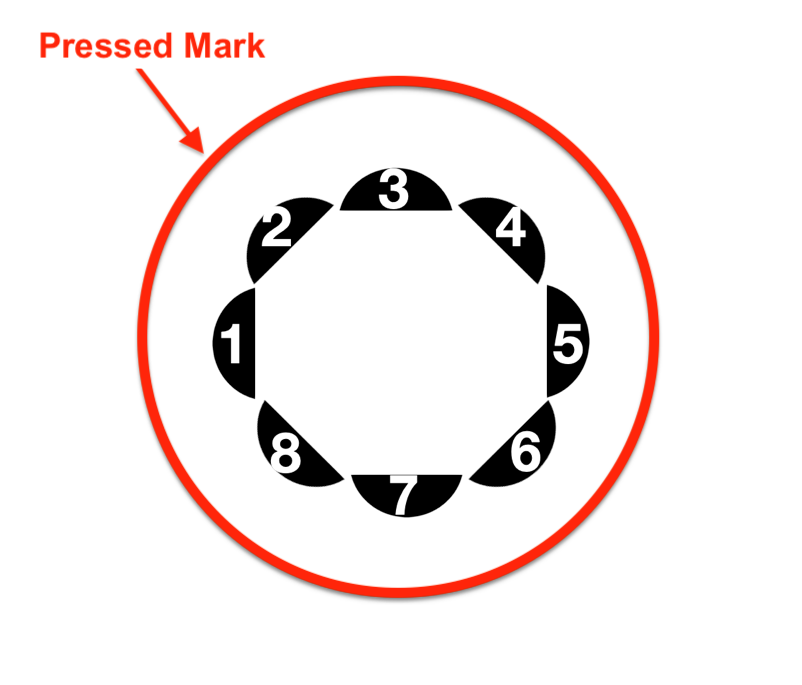

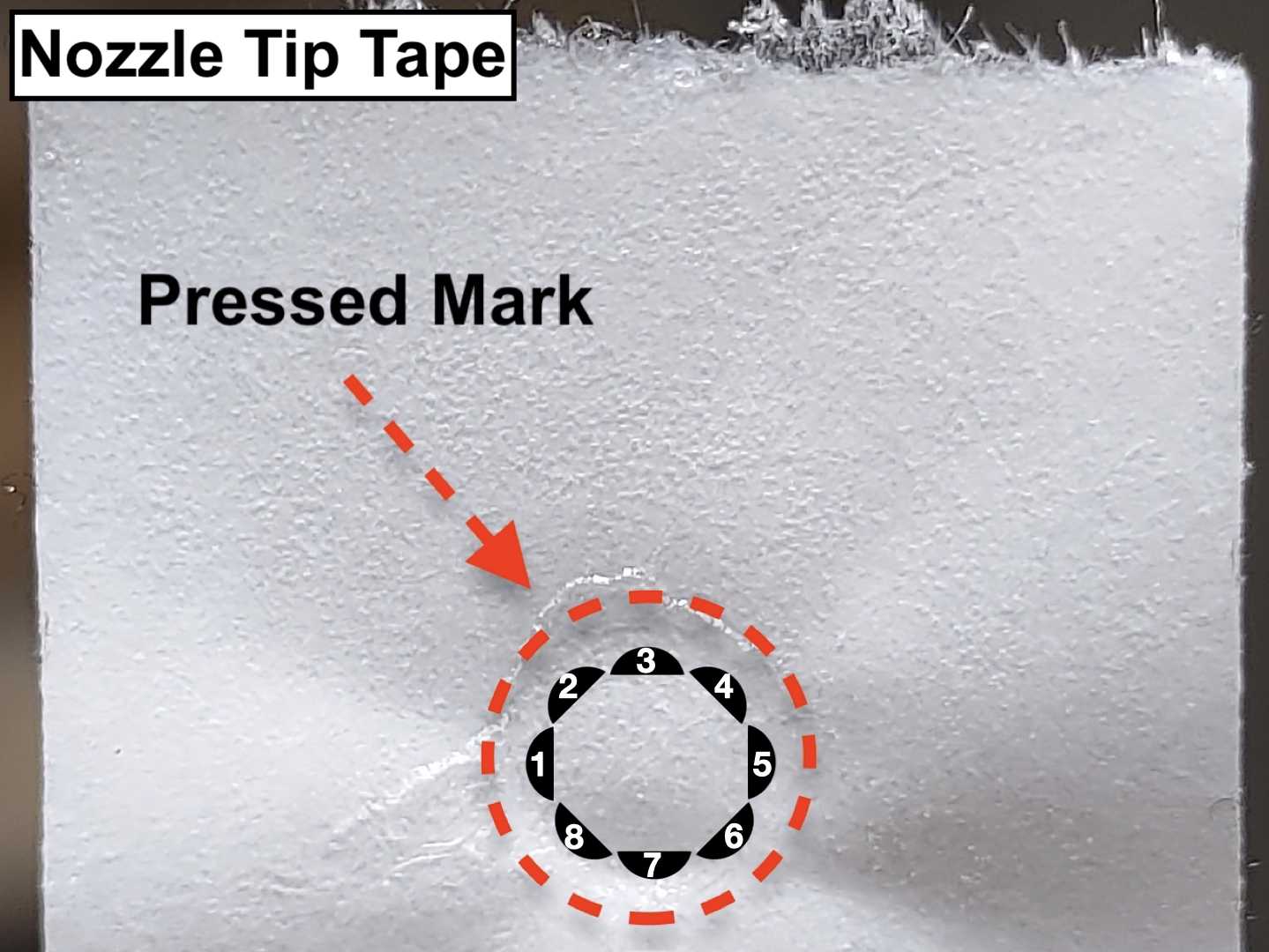

먼저 점이 이동할 수 있는 전체 영역을 알아야 합니다.
실제로 노즐 팁과 동일한 영역입니다. 테이프에 눌린 자국이 그 영역입니다.
다음으로 귀하의 상황과 유사한 번호를 찾으십시오 수직 점의 위치
개략도:
나사를 조정하기 전에 너트를 올바르게 풀어주는 방법을 배우십시오:
플라이어로 나사를 잡고, 양구 렌치를 시계 반대 방향으로 돌려 너트를 풉니다.

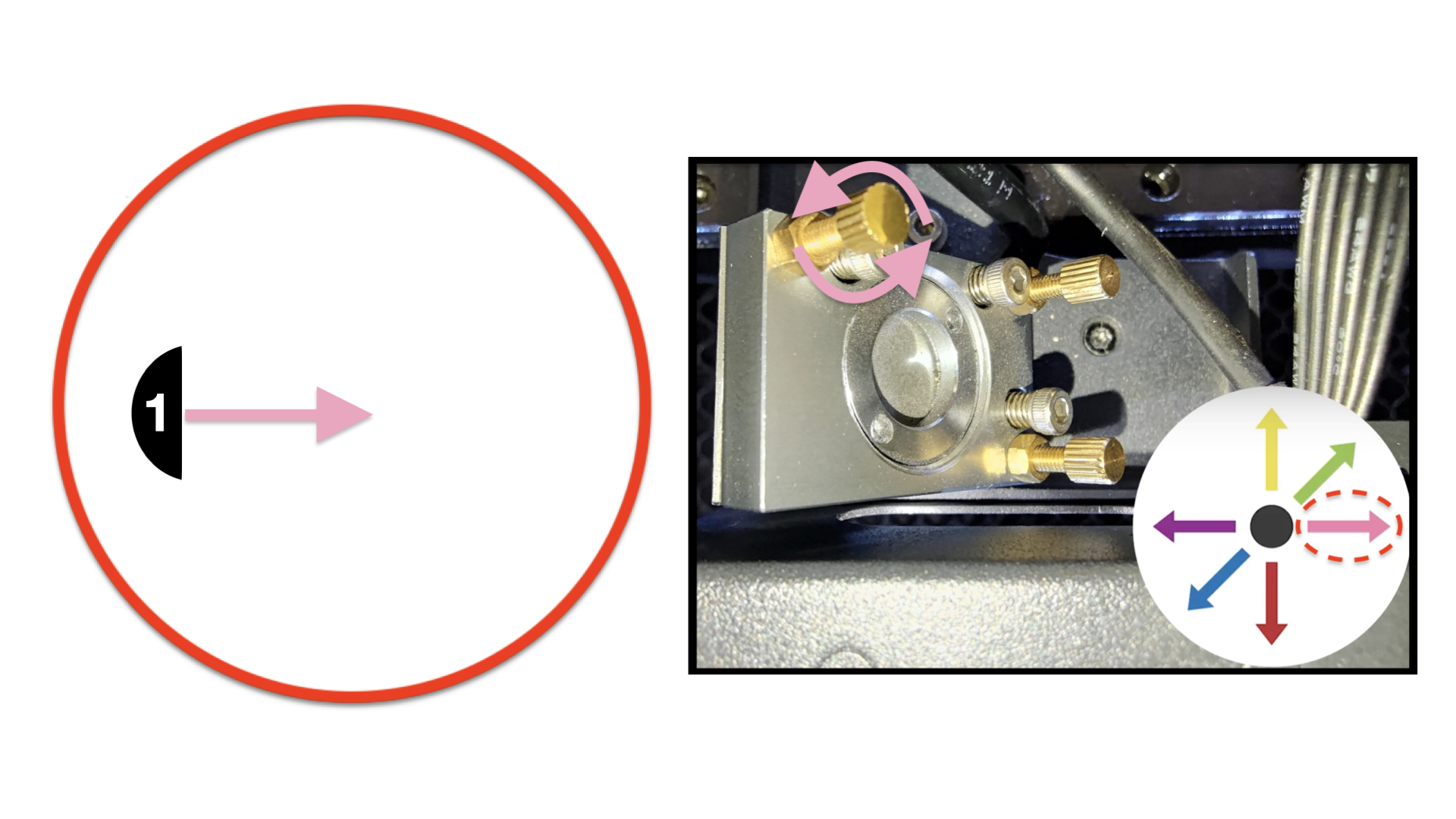

#1의 경우:
수직 점이 둥글고 중앙에 위치하려면 오른쪽으로 이동해야 합니다.
기기 정면을 바라볼 때:
왼쪽 위 나사를 시계 반대 방향으로 돌려야 합니다.
아래 사진을 참조하십시오.
#2의 경우:
수직 점이 둥글고 중앙에 위치하려면 오른쪽 아래로 이동해야 합니다.
기기 정면을 바라볼 때:
오른쪽으로 이동하려면 왼쪽 위 나사를 시계 반대 방향으로 돌려야 합니다.
아래로 이동하려면 오른쪽 아래 나사를 시계 방향으로 돌려야 합니다.
아래 사진을 참조하십시오.

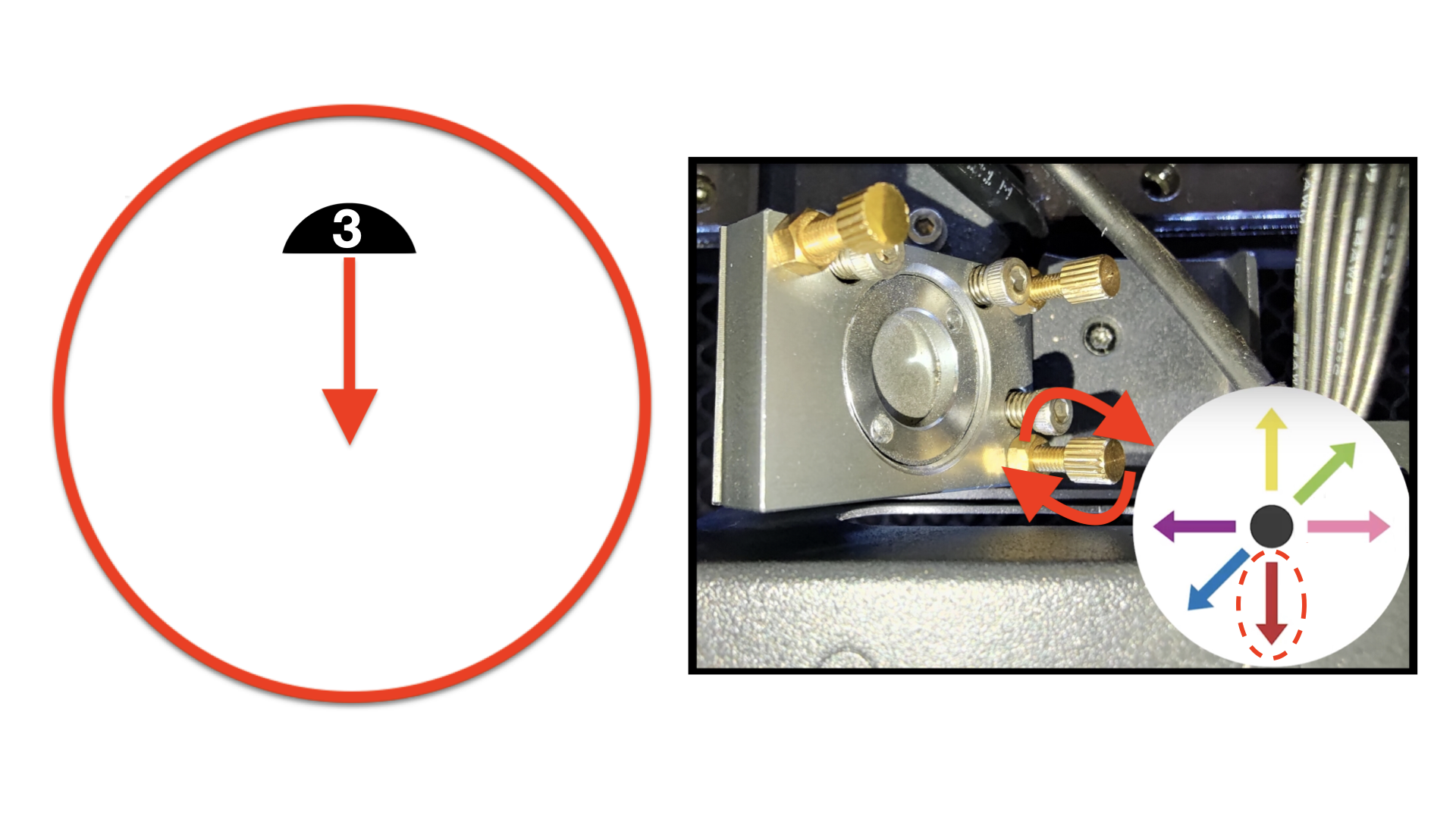

#3의 경우:
수직 점이 둥글고 중앙에 위치하려면 아래로 이동해야 합니다.
기기 정면을 바라볼 때:
아래로 이동하려면 오른쪽 아래 나사를 시계 방향으로 돌려야 합니다.
아래 사진을 참조하십시오.

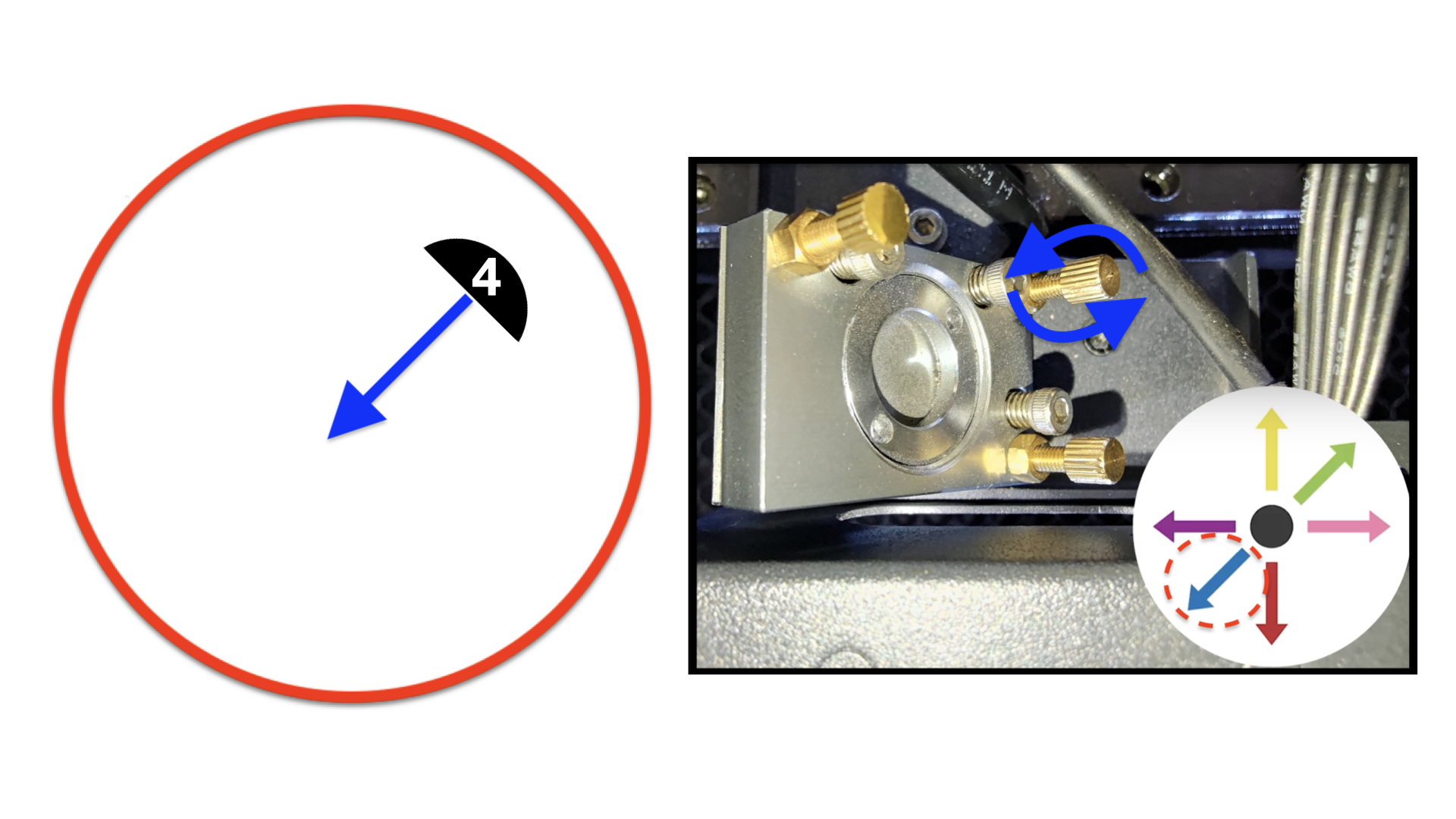

#4의 경우:
수직 점이 둥글고 중앙에 위치하려면 왼쪽 아래로 이동해야 합니다.
기기 정면을 바라볼 때:
오른쪽 위 나사를 시계 반대 방향으로 돌려야 합니다.
아래 사진을 참조하십시오.
#5의 경우:
수직 점이 둥글고 중앙에 위치하려면 왼쪽으로 이동해야 합니다.
기기 정면을 바라볼 때:
왼쪽 상단 나사를 시계 방향으로 돌려야 합니다..
아래 사진을 참조하십시오.

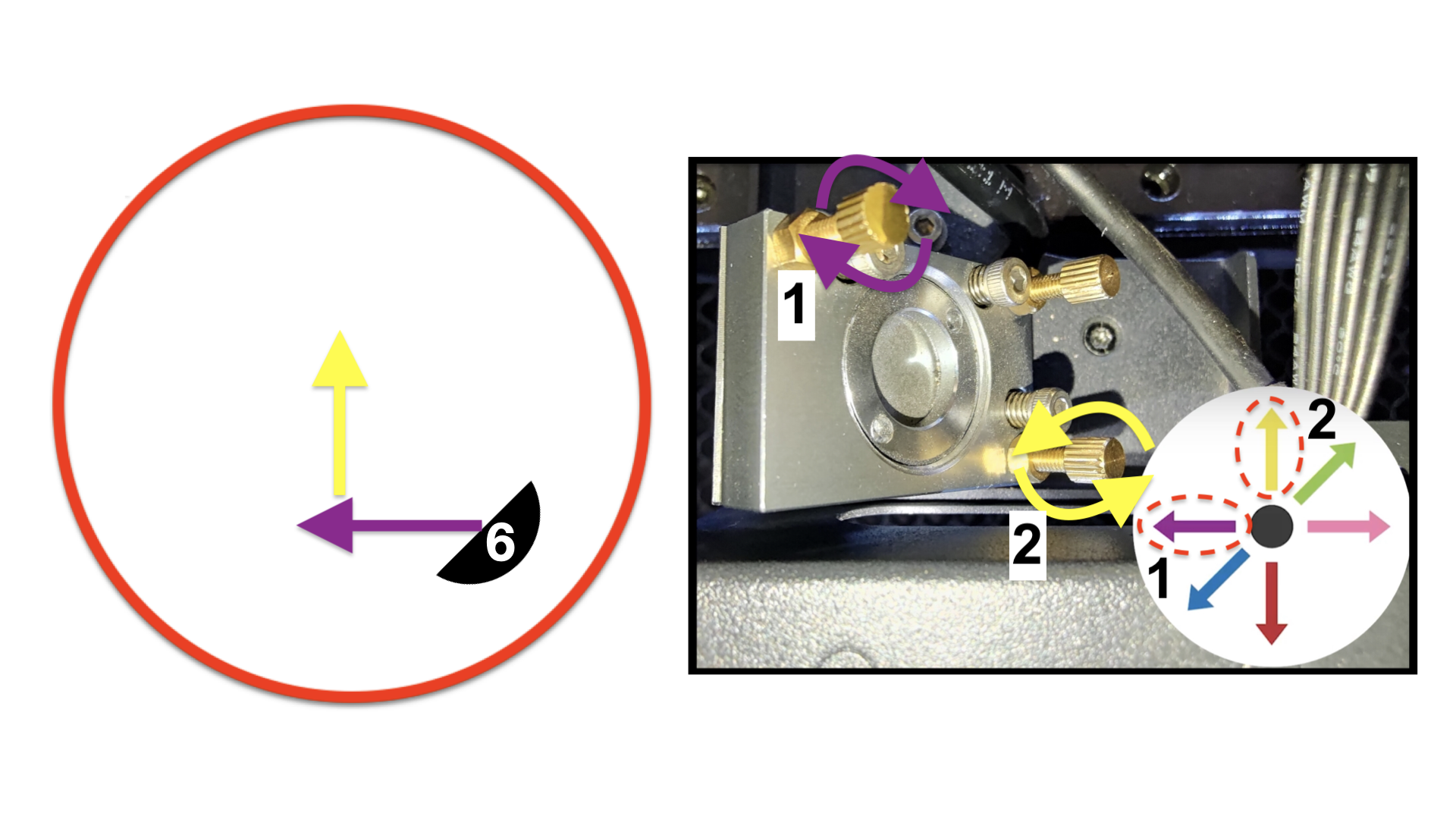

#6의 경우:
수직 점이 둥글고 중앙에 위치하려면 왼쪽 위로 이동해야 합니다.
기기 정면을 바라볼 때:
왼쪽으로 이동하려면 왼쪽 위 나사를 시계 방향으로 돌려야 합니다.
위로 이동하려면 오른쪽 아래 나사를 시계 반대 방향으로 돌려야 합니다.
아래 사진을 참조하십시오.

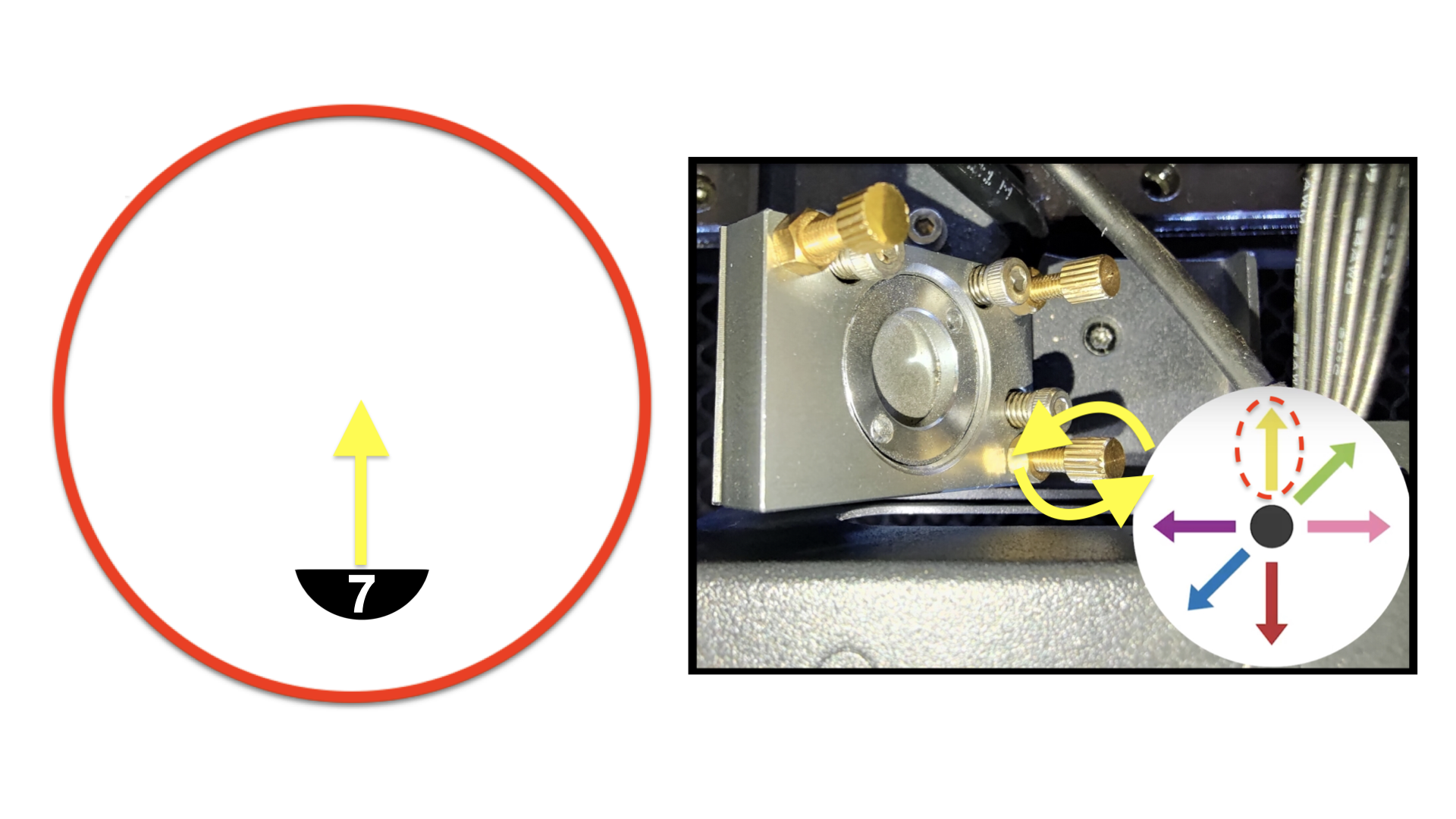

#7에 대해서:
수직 점이 둥글고 중앙에 위치하려면 위로 이동해야 합니다.
기기 정면을 바라볼 때:
위로 이동하려면 오른쪽 아래 나사를 시계 반대 방향으로 돌려야 합니다.
아래 사진을 참조하십시오.
#8에 대해서:
수직 점이 둥글고 중앙에 위치하려면 오른쪽 위로 이동해야 합니다.
기기 정면을 바라볼 때:
오른쪽 위 나사를 시계 방향으로 돌려야 합니다.
아래 사진을 참조하십시오.
9-2-2 단계 - 조정 후 너트 조이기:
조정 후에는 조이십시오 나사를 돌려 조정한 후 너트를 시계 방향.
9-3 단계 - 베드 오른쪽 아래 모서리에서 Z축 경로 확인
노즐 팁에 한 겹의 테이프를 붙이고 노즐 팁에 있는 후 레이저 헤드를 베드의 오른쪽 아래 모서리로 이동한 다음 한 번 펄스를 발생시키십시오.
테이프를 제거하고 점이 둥근지 확인하십시오.
(모서리 점이 중앙 점보다 작은 것이 정상입니다. 아래 예시를 참조하시기 바랍니다.)
좋은 예:
허용되는 예시:
잘못된 예:
- 점이 둥글지 않은 경우, 9-4 단계로 돌아가서 3번째 미러에서 베드(Z축)까지의 광학 경로를 수직이 되도록 재정렬하십시오.
- 점이 둥근 경우, 9-5 단계로 이동하십시오.
9-4 단계 - 베드 우측 하단 모서리에서 Z축 경로 조정 베드 우측 하단 모서리 조정
- 9-2 단계를 참조하여 조정을 완료하십시오. 조정 방법은 베드 중앙의 점을 조정하는 것과 동일합니다.
- 우측 하단 모서리를 조정한 후 중앙의 수직 점을 다시 확인하십시오.
- 두 위치가 동시에 둥글어질 수 없는 경우, 우측 하단 모서리 조정을 건너뛰고r 9-5로 이동하여 10.
9-5 단계 - 노즐 팁 테이프 수집(Z축):
노즐 팁에 한 겹의 테이프를 붙이고 레이저 헤드를 베드 중앙으로 이동한 다음 한 번 펄스를 발생시키십시오.
테이프를 노즐 팁 종이에 붙이십시오.
아래 사진과 같이 위치와 펄스 수를 기록하십시오.
다른 것을 놓으세요 한 겹의 테이프를 붙이고 노즐 팁에 있는 후 레이저 헤드를 베드의 오른쪽 아래 모서리로 이동한 다음 한 번 펄스를 발생시키십시오.
노즐 팁에서 테이프를 제거하고 종이에 붙이세요.
아래 사진과 같이 위치와 펄스 수를 기록하십시오.
######################################################################
광학 경로 조정 과정이 이제 완료되었습니다.
- 기기에 문제가 없다면 여기서 멈출 수 있으며, 수집된 테이프는 폐기할 수 있습니다.
- 정렬이나 레이저 출력과 관련하여 문제가 있는 경우, 10단계로 이동하여 문제 해결 및 보고를 위해 수집된 테이프를 보관하십시오.
######################################################################
10단계 - 보고:
- OPA가 정상이지만 기기에 다른 문제가 있는 경우, 현지 대리점에 문의하시고 수집한 테이프를 보관하여 대리점에서 요청할 때 공유할 수 있도록 하십시오.
- 두 위치의 수직 점이 동시에 맞지 않는 경우, 추가로 2개의 테이프를 수집하고 수직 점의 근접 사진을 찍으십시오. 수직 점의 위치를 조정한 후에도 문제가 지속되면 현지 대리점에 문의하십시오. 그런 다음 수집된 테이프의 사진을 리셀러와 공유하십시오.
아래 단계를 따르십시오:
- 한 조각의 양면 테이프를 사용하십시오. 첫 번째 점을 왼쪽 상단 모서리 와 함께 레이저 펄스 3회.
- 테이프를 그대로 두고 오른쪽 상단 모서리에 레이저 펄스 3회로 두 번째 점을 만드십시오.

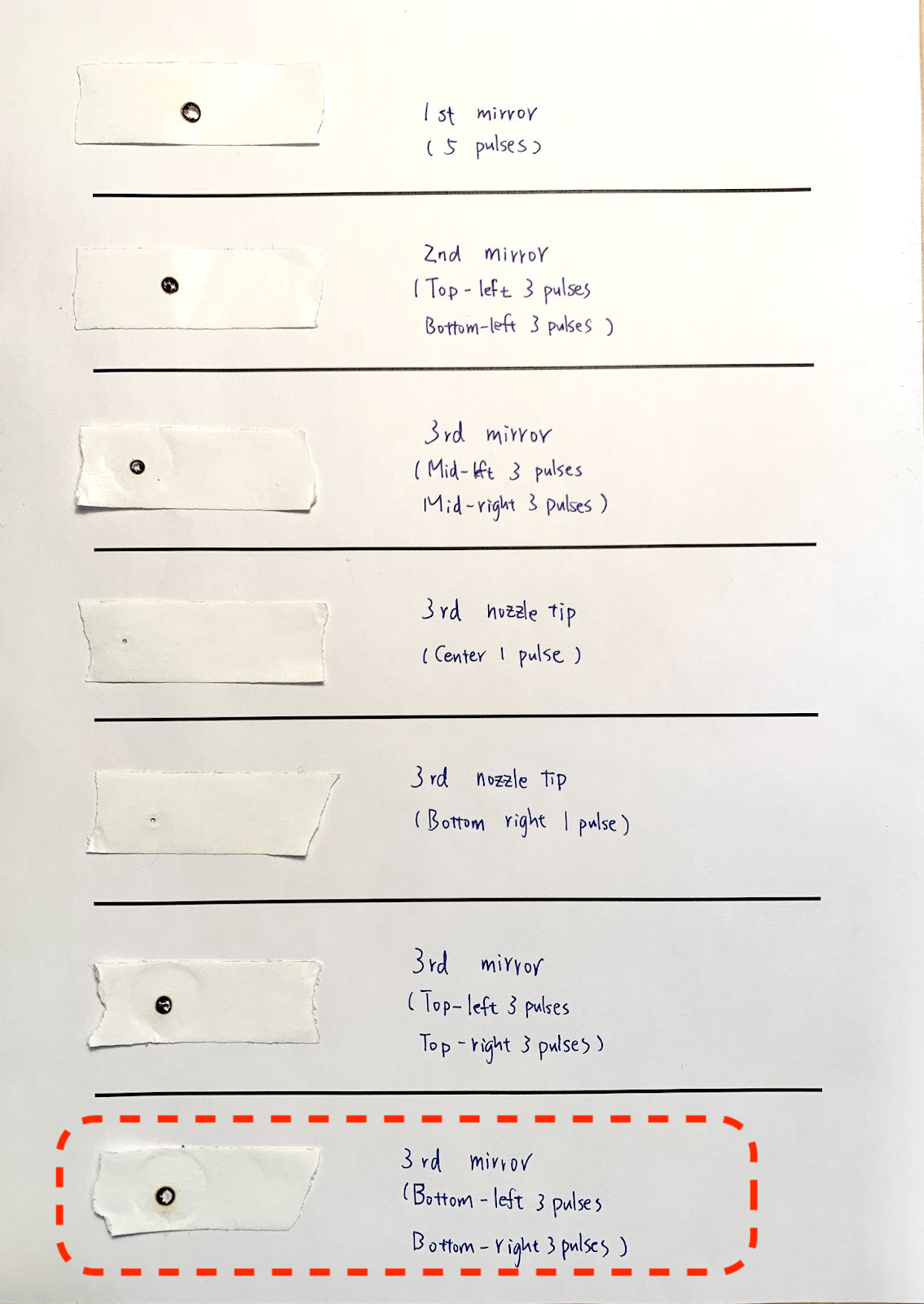

- 첫 번째 테이프를 수거하십시오. 위치와 펄스 수를 기록하십시오:
- 다른 새 조각을 사용하십시오 양면 테이프를 사용하십시오. 첫 번째 점을 왼쪽 하단 모서리 레이저 펄스 3회로.
- 테이프를 그대로 두고 오른쪽 상단 모서리에 레이저 펄스 3회로 두 번째 점을 만드십시오.
- 마지막 테이프를 수거하십시오. 위치와 펄스 수를 기록하십시오.
- 마지막으로 노즐 팁 도트의 근접 사진을 찍으십시오.
#END
