4-2 레이저 헤드 변위 조정

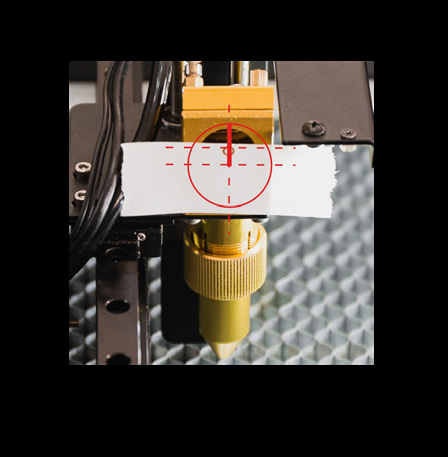

목표: 금속 링의 점이 링의 수직 중심선에 위치해야 합니다. 점은 링의 중심점 위에 있어야 합니다.

지시 사항:
1. 레이저 헤드를 작업 영역의 중앙으로 수동으로 이동합니다. 도어를 닫고 "Laser Pulse"를 누릅니다.
2. 점이 링의 수직 중심선에 착지했는지 확인합니다. 그렇다면 6단계로 건너뜁니다.
3. 2.5mm 앨런 키로 4개의 육각 소켓 헤드 나사를 풉니다.
4. 레이저 헤드를 레일에 대해 앞뒤로 이동합니다. 그런 다음 4개의 나사를 다시 조입니다.
5. "레이저 펄스"를 누르고 점이 링의 수직 중심선에 착지했는지 확인하십시오. 그렇지 않은 경우 3 & 4의 조정을 반복하십시오.
6. 점이 링의 수평 중심선과 겹치거나 그 위에 있는지 확인하십시오. 그렇다면 "세 번째 미러 조정"으로 이동하십시오.

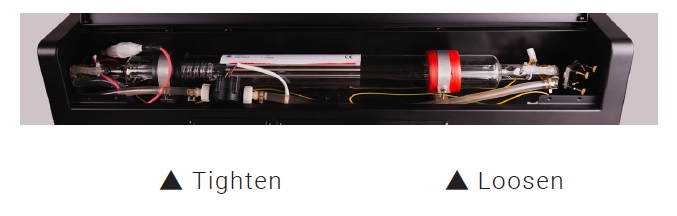

7. 높이가 중심선 아래에 있다면 레이저 튜브 홀더의 나사를 조정하십시오. 레이저 빔 배출구 쪽의 홀더를 풀고 다른 쪽을 조이십시오.

점이 중심선과 겹치거나 중심선 위에 있는지 확인하세요. 레이저 튜브 홀더의 위치를 자주 조정하는 경우 첫 번째 및 두 번째 거울을 재조정해야 할 수 있습니다.

설명:

2차-3차 광학 경로 정렬 시 점이 중심선 아래에 있으면 다음 지침에 따라 조정하세요.

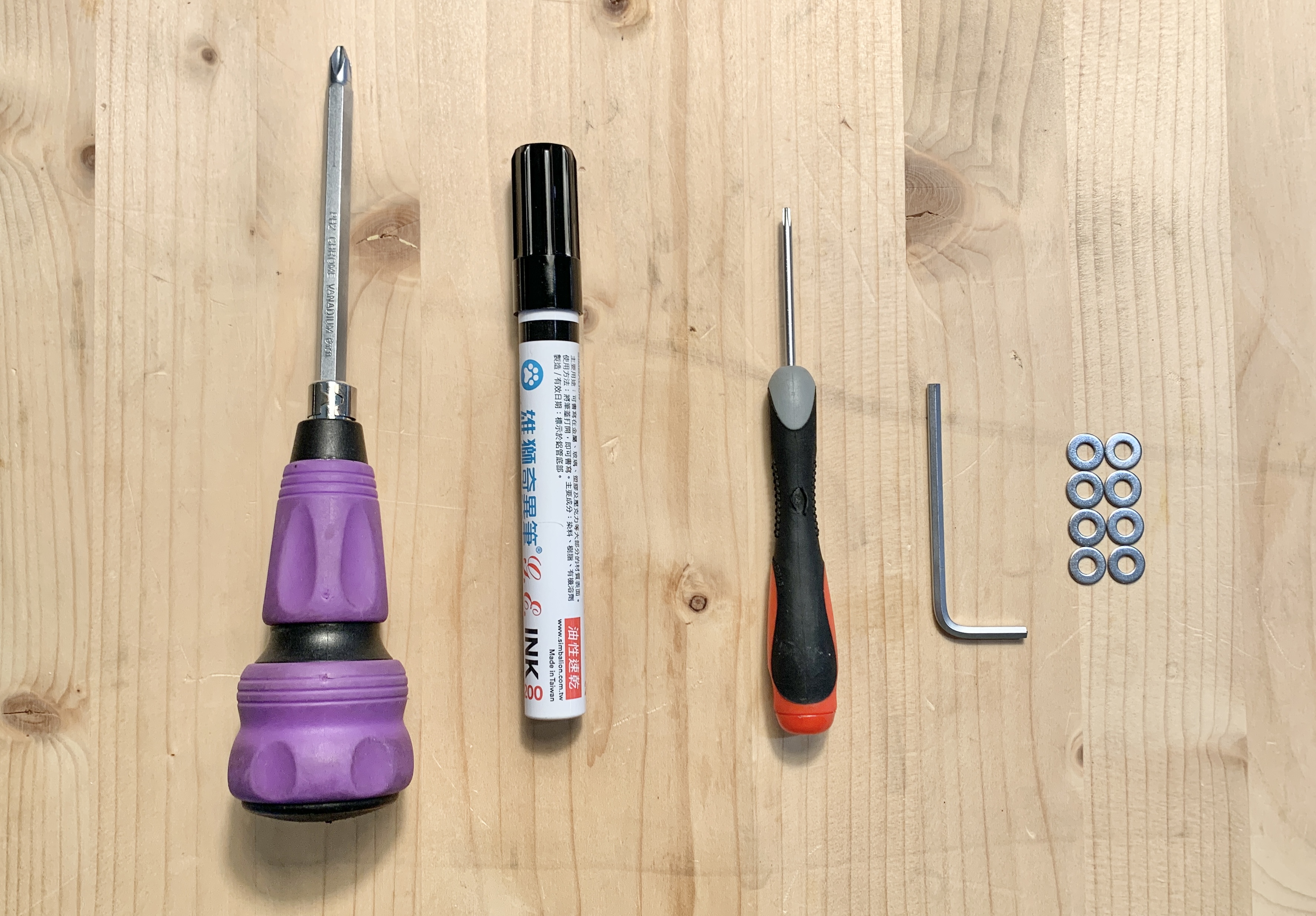

필요한 도구:

1. 십자 드라이버
2. 마커 펜
3. Torx T8 드라이버
4. 3mm 육각 렌치
5. M4 와셔 8개

1단계 - 기기 전원을 끄고 후면 커버 제거

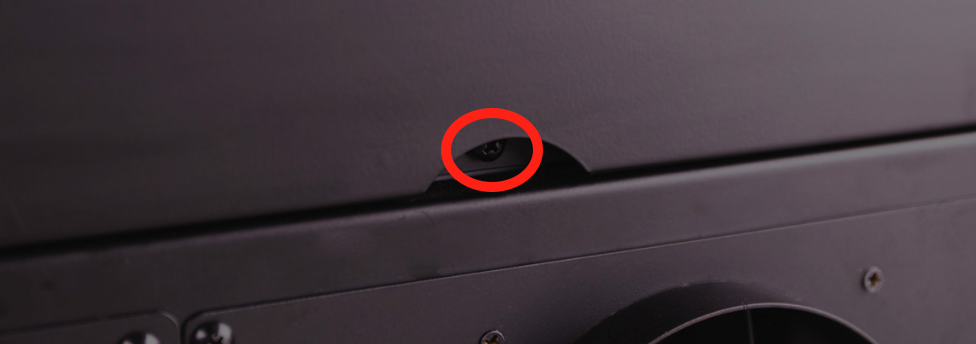

십자 드라이버를 사용하여 후면 커버의 나사를 풉니다.

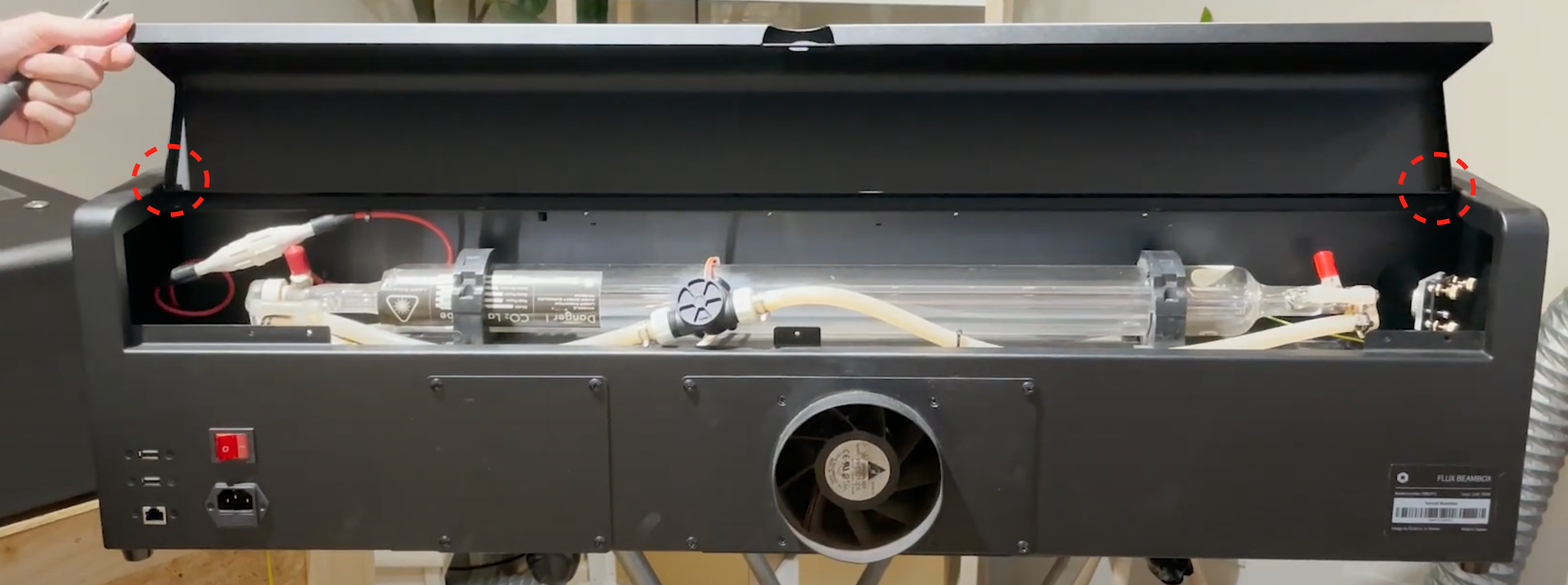

후면 커버를 고정하는 두 개의 나사를 풀고 커버를 제거합니다.

2단계 - 레이저 튜브와 튜브 홀더에 표시하기

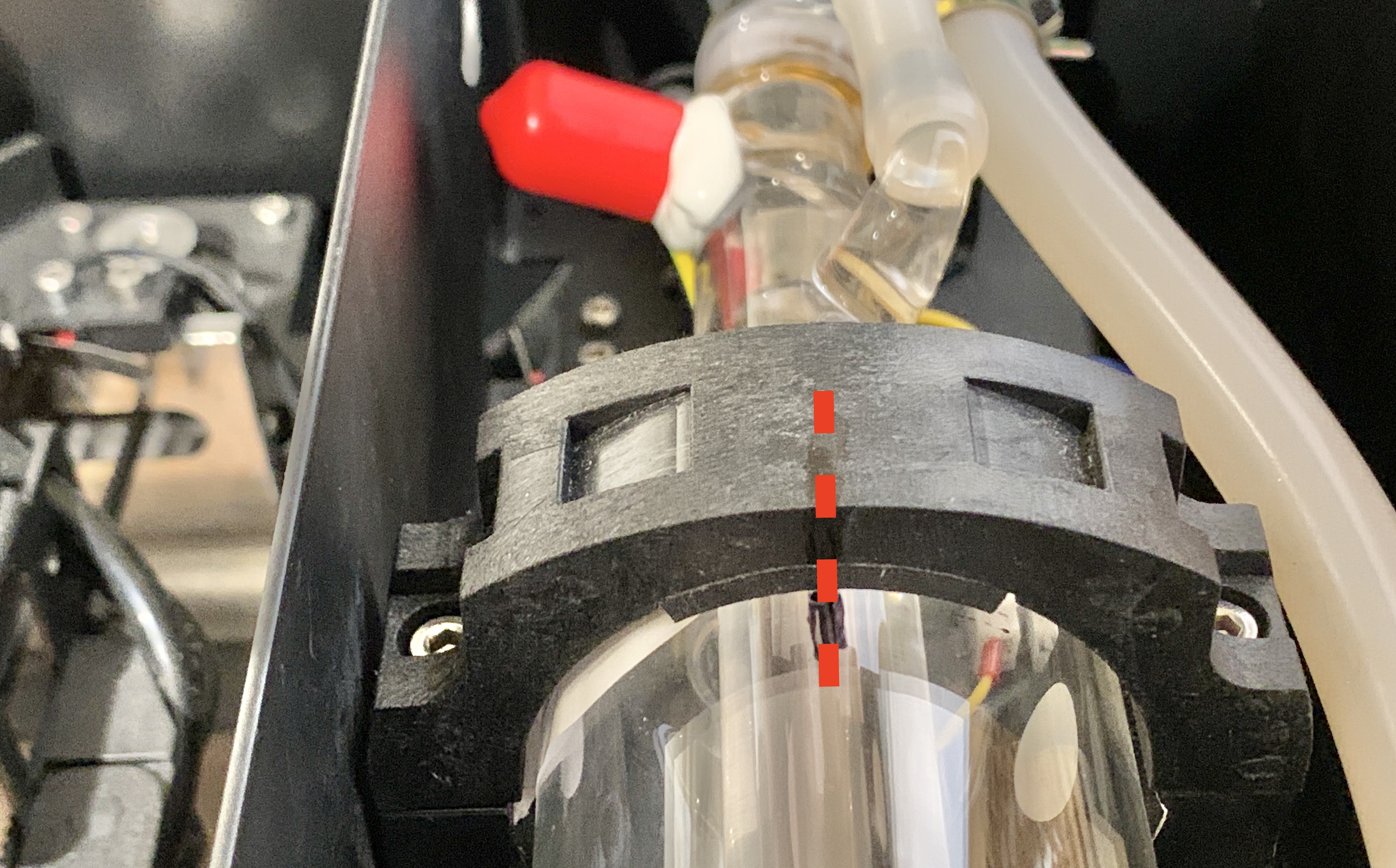

아래 그림과 같이 마커 펜을 사용하여 레이저 튜브와 튜브 홀더에 선을 그립니다.

3단계 - 레이저 튜브의 저전압 케이블 분리

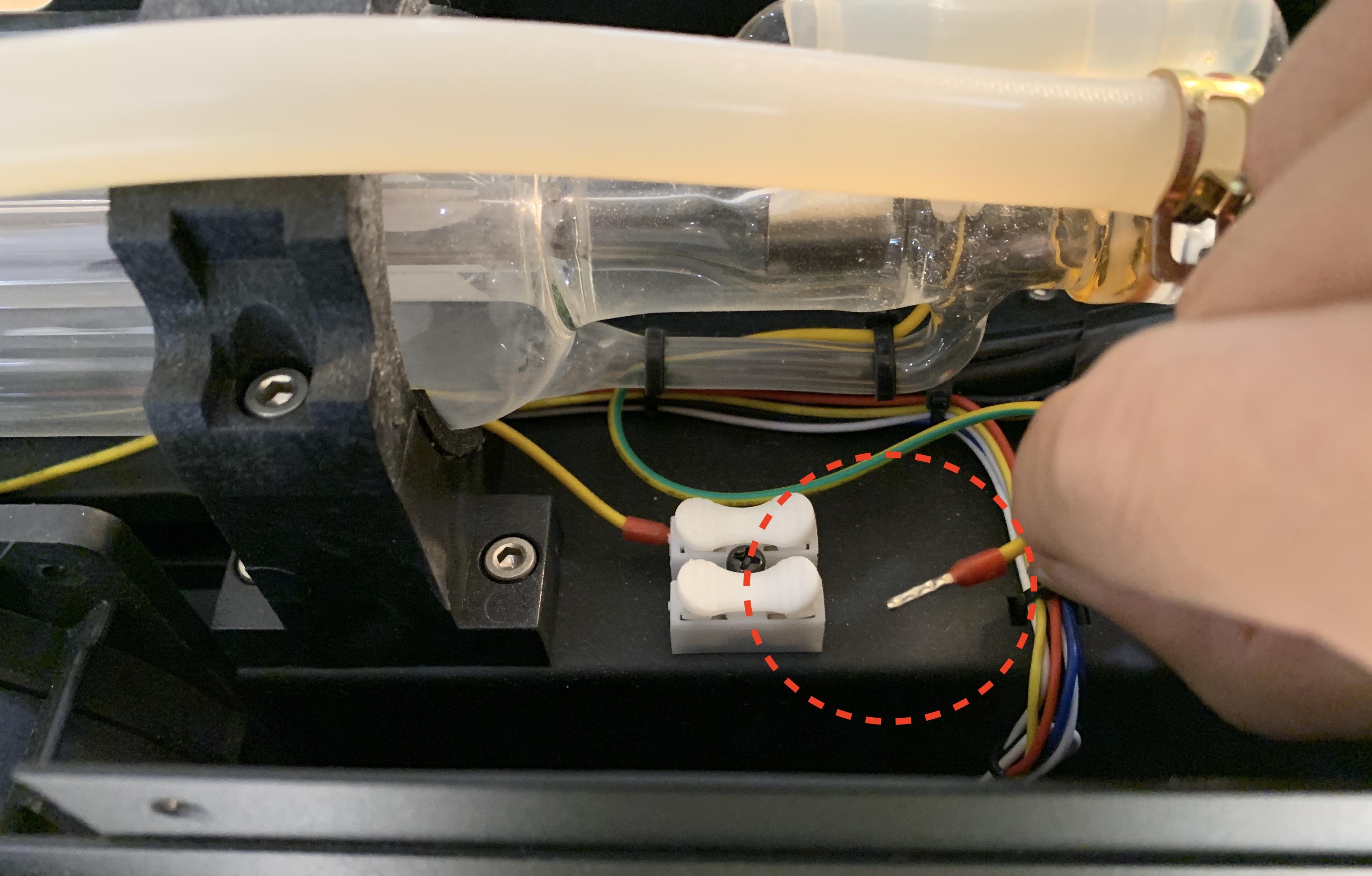

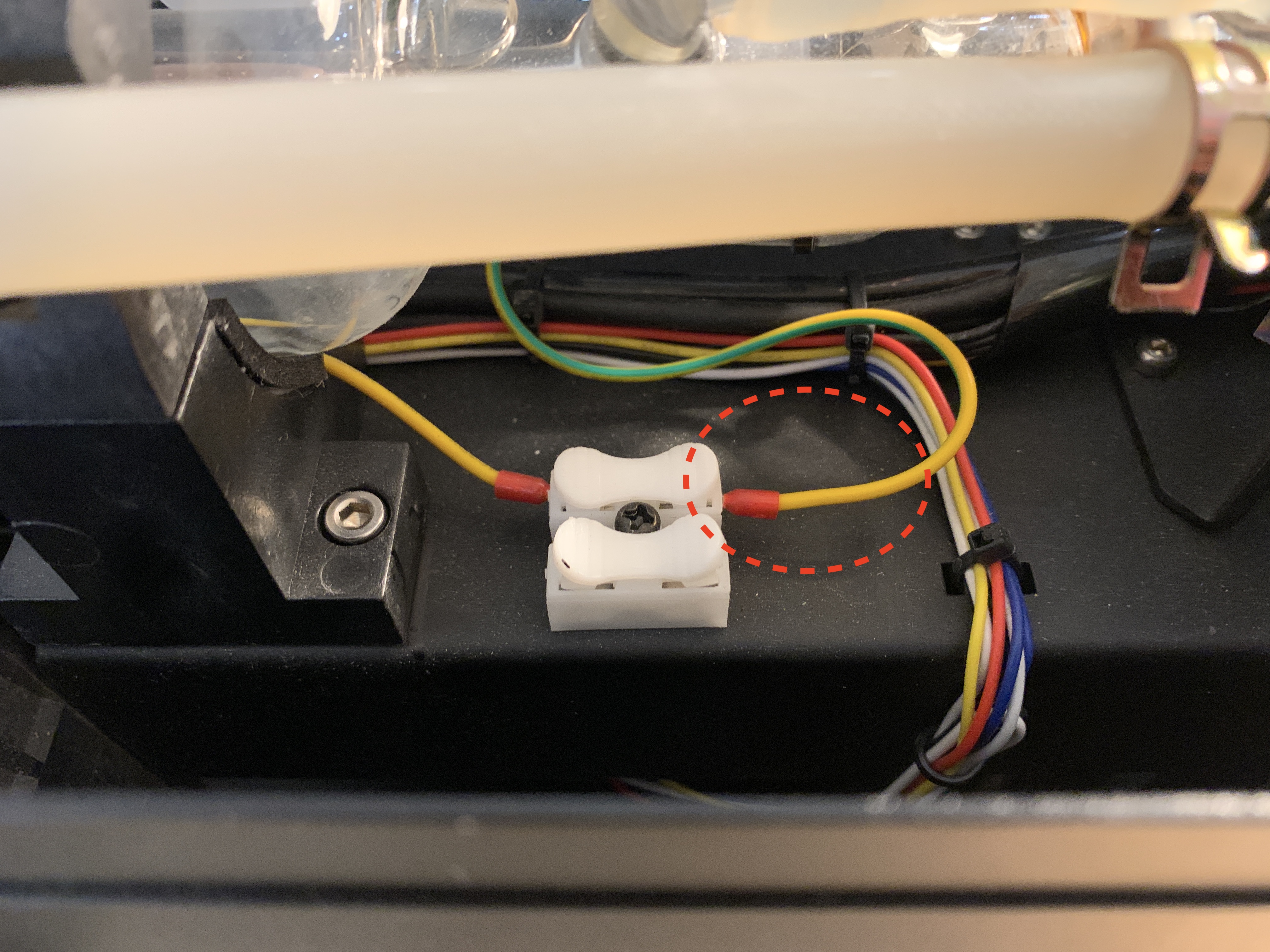

저전압 단자의 흰색 커넥터를 눌러 저전압 케이블을 분리합니다.

 4단계 - 레이저 튜브 제거를 위해 레이저 튜브 홀더 분리

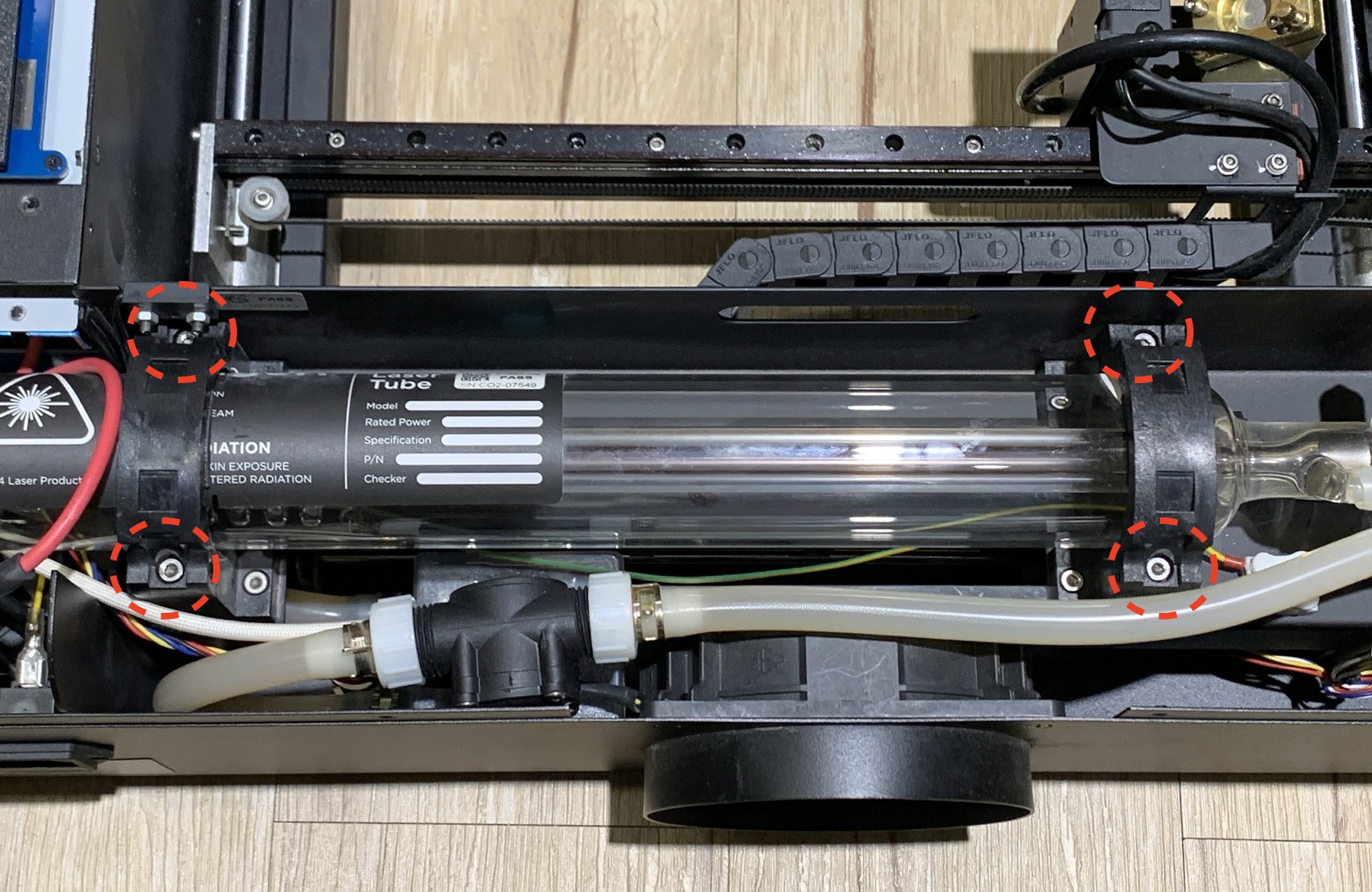

3mm 육각 렌치를 사용하여 레이저 튜브 홀더 커버의 나사 4개를 풉니다.

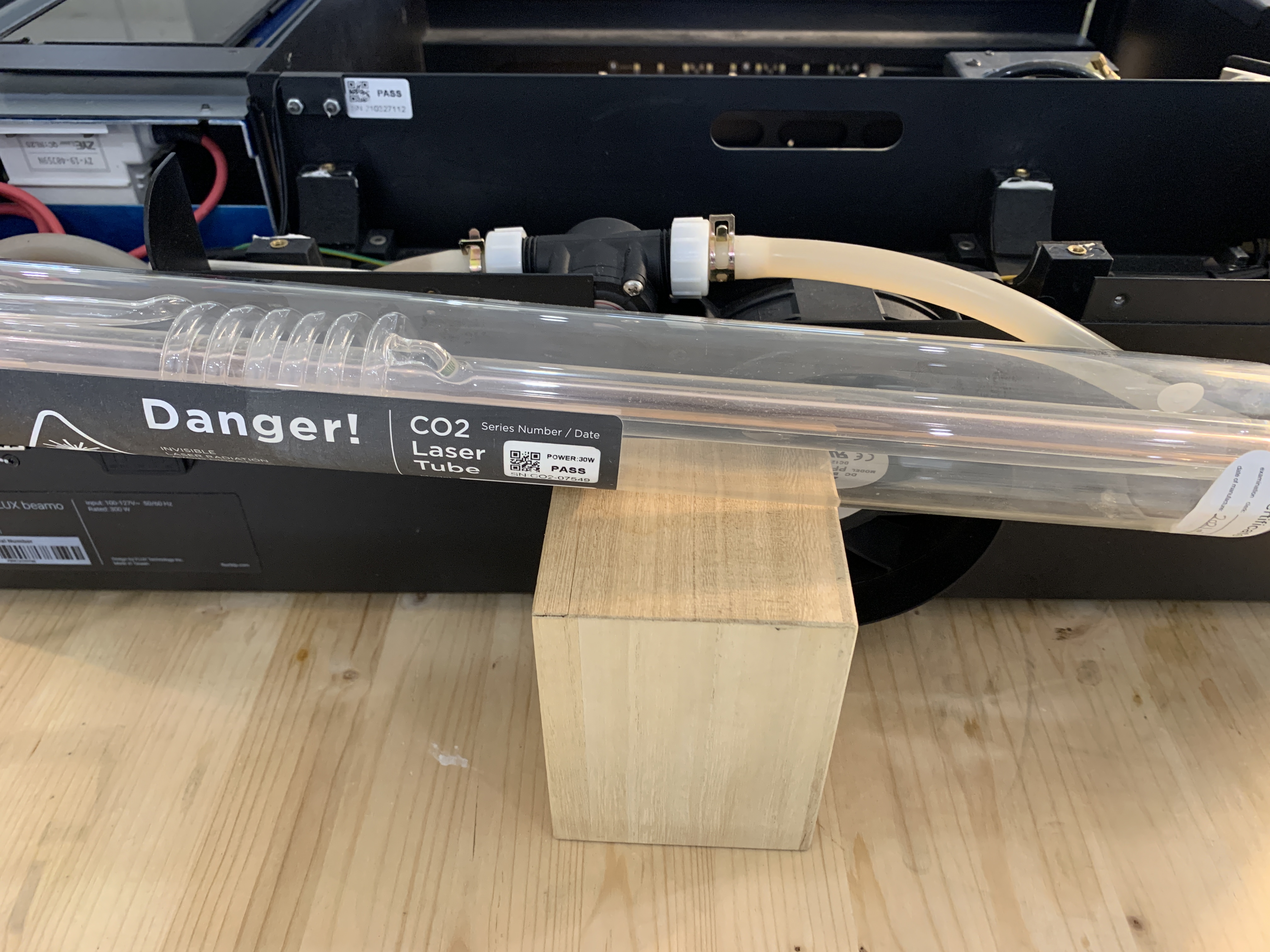

레이저 튜브를 제거하고 안전한 지지대 위에 올려놓습니다.

5단계 - 저전압 단자 쪽의 레이저 튜브 홀더 제거

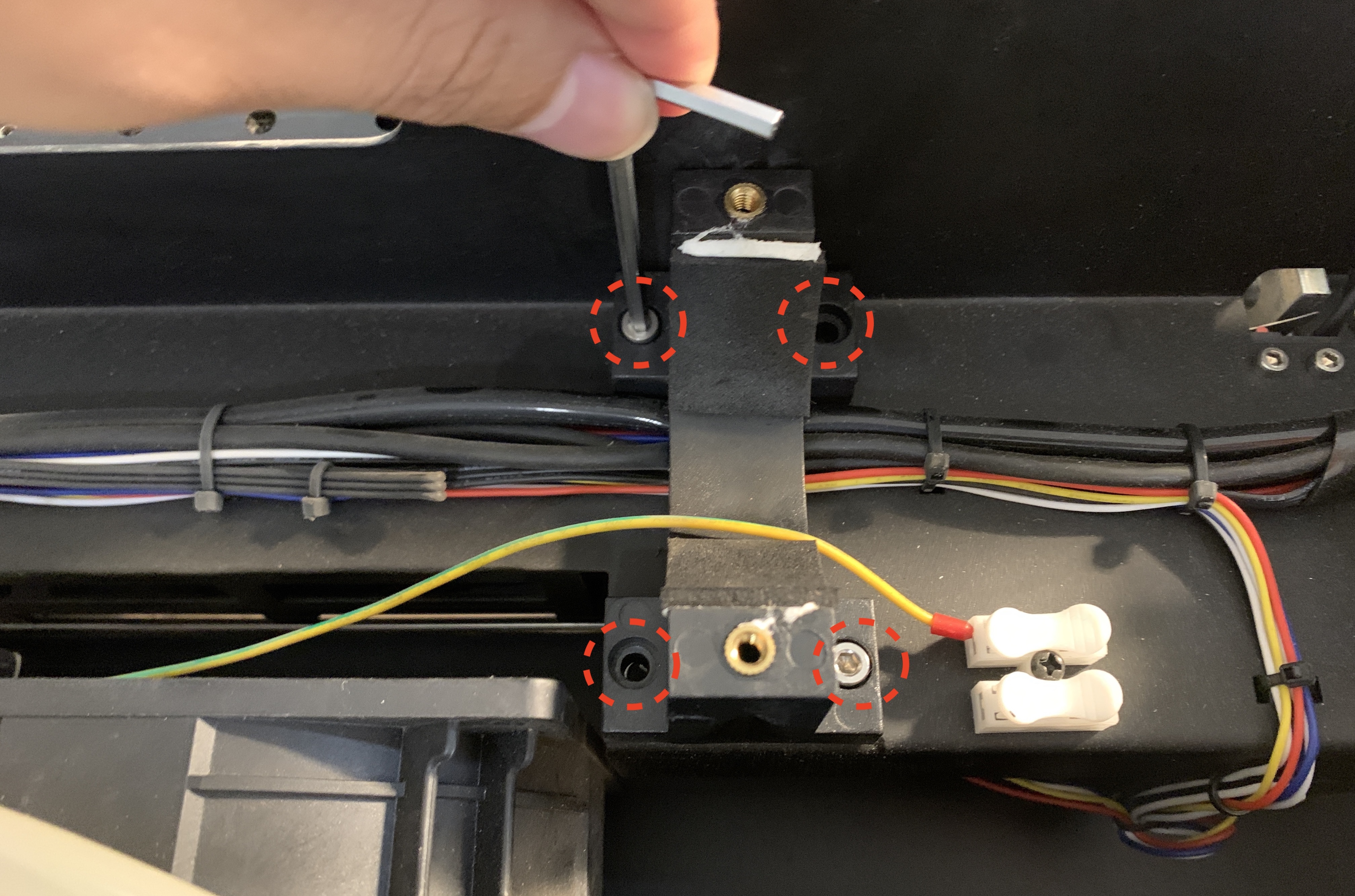

3mm 육각 렌치를 사용하여 레이저 튜브 홀더의 나사 4개를 풀고 홀더를 제거합니다.

6단계 - 와셔 설치

나사 구멍 위에 와셔 두 개씩 겹쳐 총 여덟 개의 와셔를 배치합니다.

7단계 - 레이저 튜브 홀더 설치

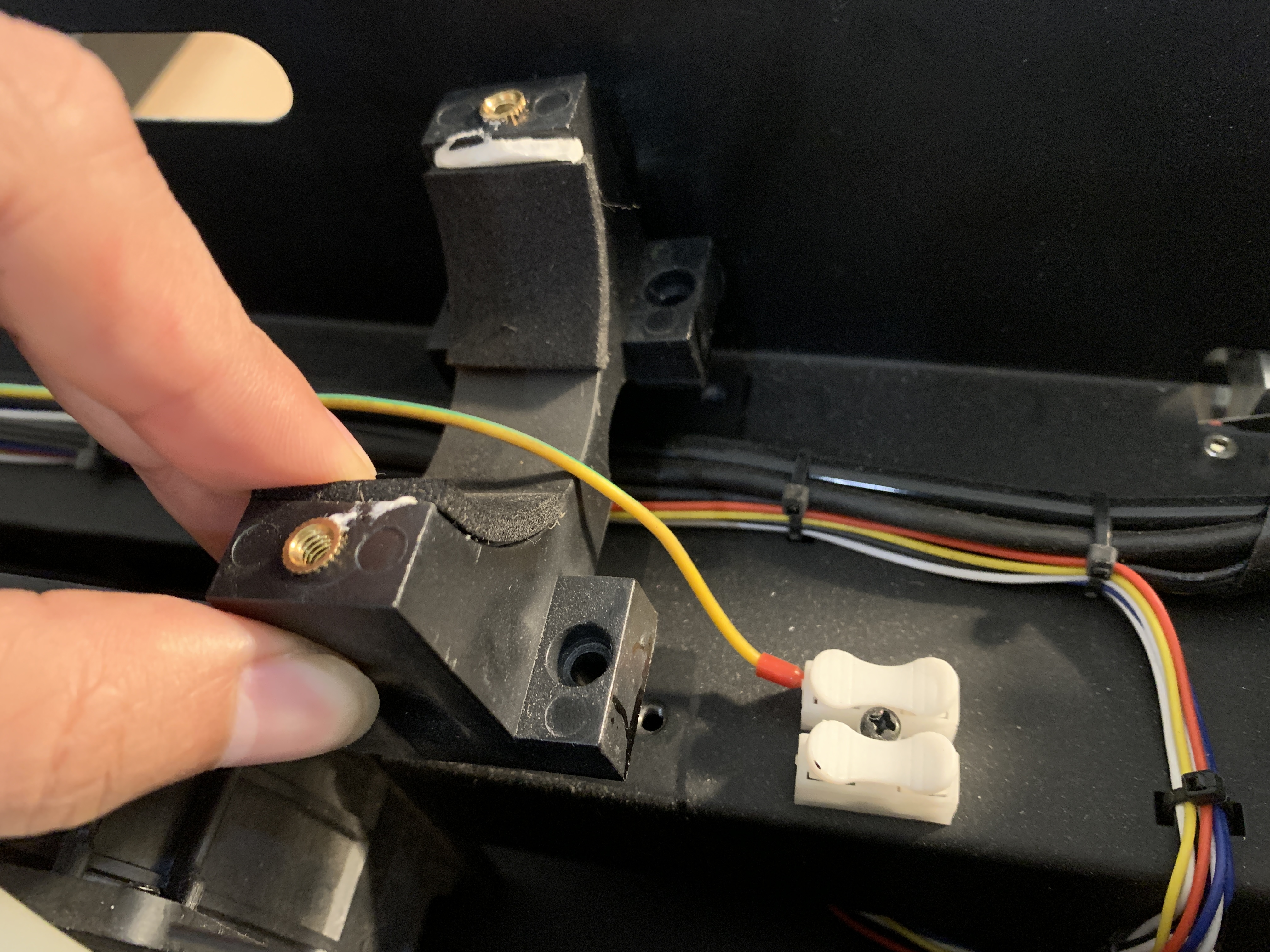

레이저 튜브 홀더를 동일한 방향으로 설치하고 3mm 육각 렌치로 나사를 고정합니다.

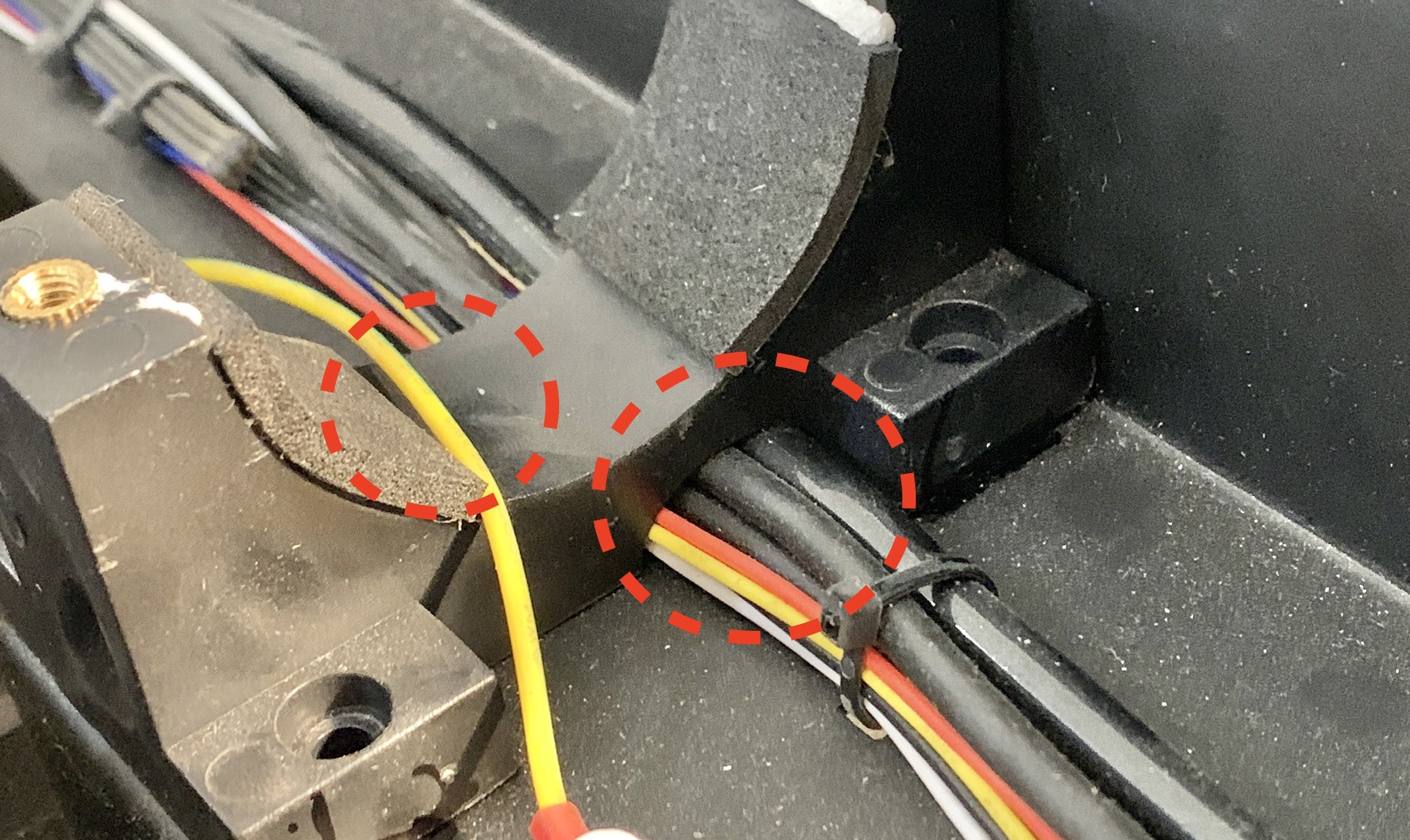

⚠︎ 케이블이 눌리지 않도록 주의하십시오.

8단계 - 레이저 튜브 설치

레이저 튜브를 설치하고 표시에 맞춥니다.

3mm 육각 렌치를 사용하여 레이저 튜브 홀더 커버의 나사 4개를 조입니다.

9단계 - 레이저 튜브의 저전압 케이블 연결

10단계 - 후면 커버 장착

후면 커버를 고정하는 나사 2개를 조입니다.

십자 드라이버를 사용하여 후면 커버를 고정합니다.

11단계 - 기기 전원을 켜고 제3 반사경의 레이저 점 확인

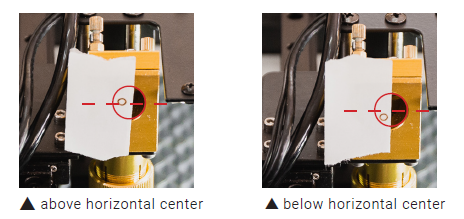

레이저 점이 수평 중심선 위나 그 위에 있는지 확인합니다.

결과를 확인하고 다음 조치를 결정하십시오:

• 레이저 점이 수평 중심선 위에 있는 경우 >> 다음으로 이동 4-1 광학 경로 조정
• 레이저 점이 여전히 수평 중심선 아래에 있는 경우 >> 다음으로 이동 Step 1 에서 와셔를 추가로 설치하십시오. 6단계.
• 점이 수평 중앙에 위치한 경우 >> 문제가 해결되었습니다.
