권장 주기
월 1회
점검 시기는 언제인가요?
1. 장거리 운송 후 처음 포장을 풀 때입니다.
2. 레이저 튜브 교체 후.
3. 정기 유지보수를 위해 점검하는 것이 좋습니다 한 달에 한 번.
4. 절단 또는 조각에 문제가 있습니다.

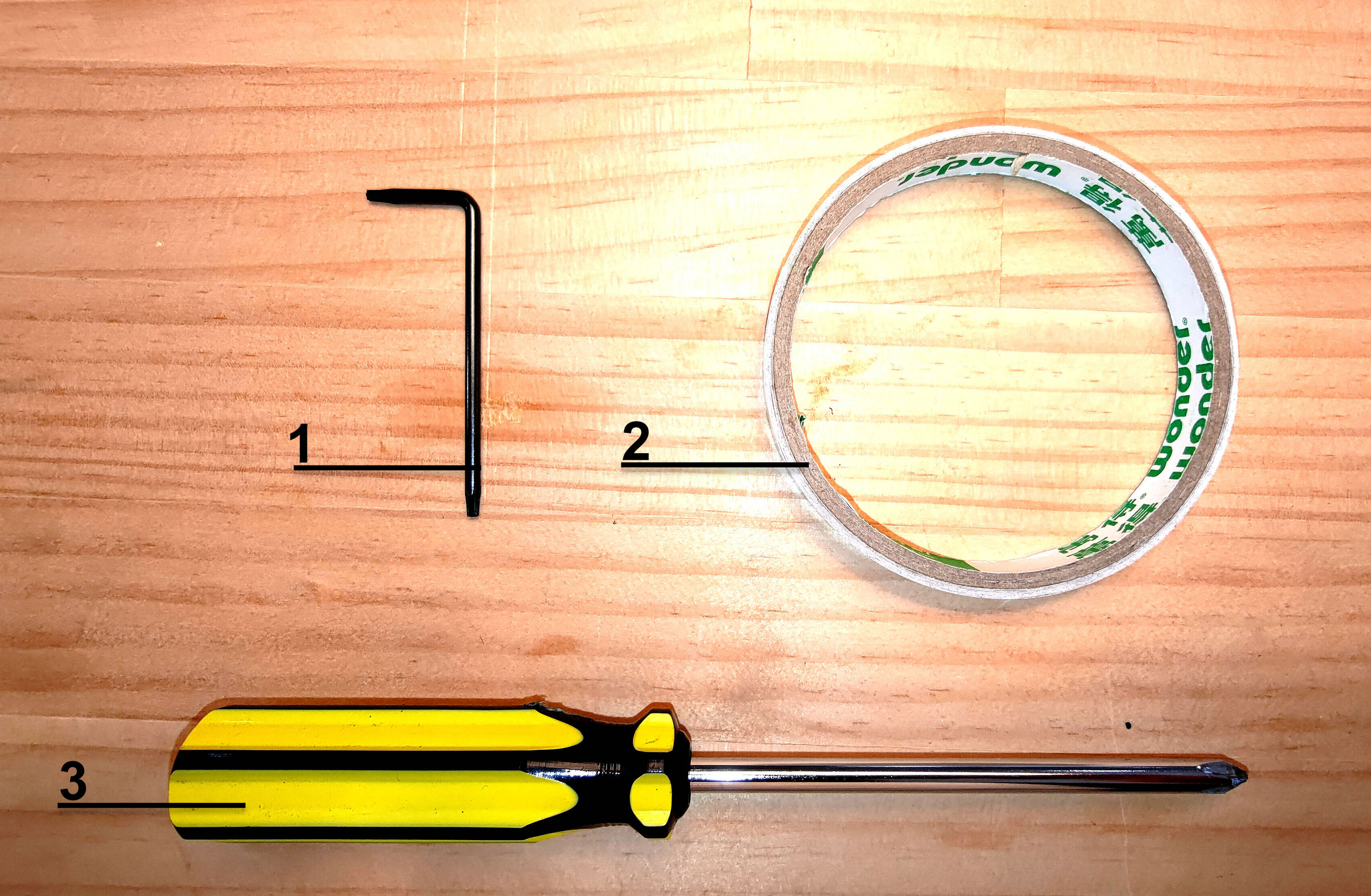

준비물
양면 테이프 및 십자 드라이버 (Beambox 시리즈용)
1단계 - 펄스 생성 방법 학습
- 장비의 전원을 켭니다.
- 덮개를 닫습니다.
- 유지보수 모드로 진입하여 원점 복귀 과정이 완료될 때까지 기다립니다.
- 펄스 버튼을 찾습니다.
- 한 번 누름 = 1회 펄스, 두 번 누름 = 2회 펄스 등으로 작동합니다.

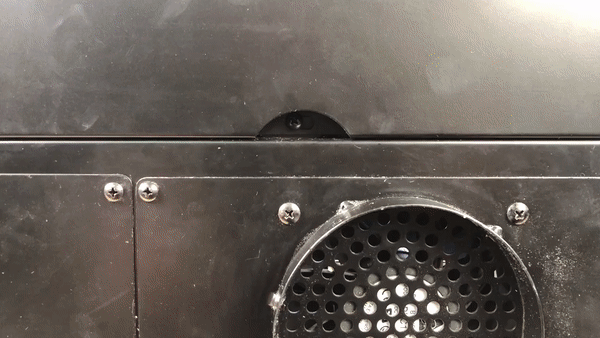

2단계 - 후면 커버 개방
십자 드라이버를 사용하여 기기 뒷면 팬 위에 있는 나사를 풀면 뒷면 커버를 열 수 있습니다.
3단계 - 위치 파악
- 위치를 잘 파악해 두시기 바랍니다:
- 제1 반사경
- 제2 반사경
- 제3 반사경
- 점검 중 레이저 헤드가 이동할 베드의 7개 지점
4단계 - 모든 반사경 및 초점 렌즈 청소
아래 링크의 지침에 따라 모든 반사경과 렌즈를 청소해 주십시오.
Beambox: 반사경 및 렌즈 청소
5단계 - 제1 반사경의 레이저 점 확인
이 단계는 레이저 튜브와 기기가 양호한 상태인지 확인하기 위한 것입니다.
단계 개요:
6-1단계 - 테이프 부착 및 펄스 생성

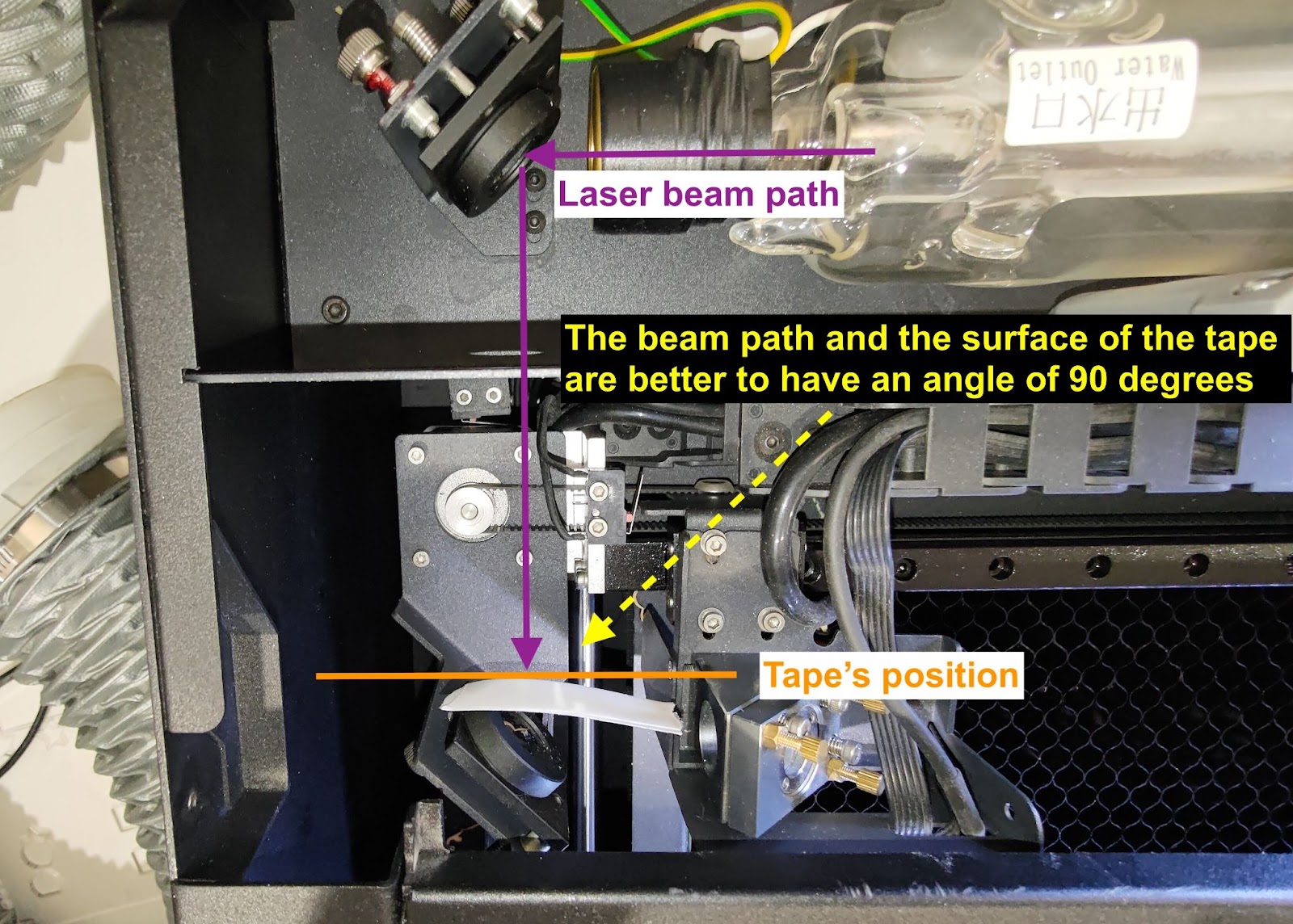

1번 거울에 양면 테이프를 2겹으로 붙이고, 후면 커버를 닫은 후, 5번의 펄스를 만듭니다.
6-2단계 - 테이프에 있는 점의 모양테이프에 찍힌 점의 형태
점의 모양은 가능한 한 둥글어야 하며, 앞쪽의 첫 번째 양면 테이프는 타 버려야 합니다.
양호한 예:
불량한 예:
6-3단계 - 1번 반사경 테이프 수거
1번 거울 테이프를 종이 위에 붙입니다. 아래 사진과 같이 위치와 펄스 수를 기록합니다.
6-4단계 - 문제 해결 및 보고
점이 둥글지 않거나, 강하지 않거나, 위의 불량한 예와 유사한 경우 출력 비율을 x2.0 으로 높여서 개선되는지 확인하십시오:
-
점이 더 강해지면 레이저 튜브가 노후화되었을 수 있음을 나타내며, 출력 비율을 높여 프로세스를 완료할 수 있습니다. 또는 현지 대리점에 연락하여 튜브가 노후화되었을 수 있다고 알려주십시오.
-
점이 더 강해지지 않거나 여전히 이상한 모양을 하고 있다면 추가 지원을 위해 현지 대리점에 문의하십시오.
(1번 미러의 펄스 결과 사진을 리셀러와 공유해 주세요.)
7단계 - 1번 반사경에서 2번 반사경으로의 경로 확인
이 단계는 1번 미러에서 2번 미러로의 경로가 정렬되어 있는지 확인하는 것입니다.
단계 개요:
7-1단계 - 좌측 상단 위치에 첫 번째 점 생성
2번 미러에 양면 테이프를 붙이고 헤드를 이동하여 왼쪽 상단 모서리.
세 번의 펄스를 만들어 첫 번째 점을 생성합니다.
7-2단계 - 좌측 하단 위치에 두 번째 점 생성
2번째 미러에 동일한 테이프를 유지하고 헤드를 왼쪽 하단 모서리로 이동하십시오. 왼쪽 하단 모서리로 이동하십시오.
3회 펄스 발생 두 번째 점을 만들려면.
왼쪽 하단에 점이 없으면 경로가 크게 어긋났음을 나타냅니다.
광 경로를 다시 정렬하려면 링크를 참조하십시오. [광학 경로 정렬]
단계 7-3 - 첫 번째 점과 두 번째 점이 겹치는지 확인하십시오
아래 사진과 같이 점들이 완벽하게 겹치면 경로가 제대로 정렬되었음을 나타냅니다.
아래의 잘못된 예시와 같이 겹치지 않으면 1번 미러에서 2번 미러까지 광경로가 정렬되지 않았음을 나타내며 1번 미러를 조정해야 합니다.
광 경로를 다시 정렬하려면 링크를 참조하십시오. [4-8 광경로 정렬]
양호한 예:
불량한 예:
7-4단계 - 2번 반사경 테이프 수거
테이프를 2번 미러에 붙이세요. 아래 사진과 같이 위치와 펄스 수를 기록하세요.
8단계 - 2번 반사경에서 3번 반사경으로의 경로 확인
이 단계는 2번 미러에서 3번 미러까지의 경로가 정렬되어 있는지 확인하는 것입니다.
단계 개요:
8-1단계 - 좌측 중앙 위치에 첫 번째 점 생성
3번 미러에 두 겹의 테이프를 붙이고 헤드를 중간 왼쪽 위치로 이동합니다.
3회 펄스를 주어 점을 만듭니다. 첫 번째 점을 생성합니다.
8-2단계 - 우측 중앙 위치에 두 번째 점 생성
3번 미러에 같은 테이프를 붙인 상태로 헤드를 중간 오른쪽 위치로 이동합니다.
3회 펄스를 주어 두 번째 점을 만듭니다.
단계 8-3 - 첫 번째 점과 두 번째 점이 겹치는지 확인하세요
아래 사진과 같이 점들이 완벽하게 겹치면 경로가 제대로 정렬되었음을 나타냅니다.
다음으로 이동할 수 있습니다 단계 8-5.
겹치지 않는다면, 2번 미러에서 3번 미러까지의 광경로가 정렬되지 않았음을 나타내며, 2번 미러를 조정해야 합니다.
광 경로를 다시 정렬하려면 링크를 참조하십시오. [4-8 광경로 정렬]
양호한 예:
불량한 예:
8-4단계 - 3번 반사경 테이프 수거
테이프를 제거하세요 3번 미러 에서 종이에 붙이세요.
아래 사진과 같이 위치와 펄스 수를 기록하세요.
9단계 - 3번 반사경에서 노즐 팁까지의 경로 확인
확인할 위치가 두 곳 있습니다.
첫 번째는 베드의 중앙입니다 - 단계 개요:
다른 하나는 베드의 오른쪽 아래 모서리입니다 - 단계 개요:
단계 9-1 - 베드 중앙에서 Z축 경로 확인
노즐 팁에 한 층 테이프 를 붙이고 레이저 헤드를 베드 중앙으로 이동한 다음 한 번 펄스를 발생.
시키세요. 테이프를 제거하고 점이 둥근지 확인하세요.
양호한 예:
잘못된 예:
점이 둥글지 않다면 다음을 참조하세요 링크 3번째 미러에서 베드(Z축)까지의 광학 경로를 재정렬하려면 수직이 충분하지 않습니다.
테이프에서 점을 찾을 수 없다면 다음을 참조하십시오: 고급 조정을 위한 지침.
9-2단계 - 중앙 노즐 팁 테이프 수거
테이프를 종이에 붙입니다.
아래 사진과 같이 위치와 펄스 수를 기록하세요.
단계 9-3 - 베드 오른쪽 하단 모서리에서 Z축 경로 확인
노즐 팁에 한 층 테이프 노즐 팁에 있는 레이저 헤드를 베드의 오른쪽 하단 모서리로 이동한 다음 한 번 펄스를 발생.
시키세요. 테이프를 제거하고 점이 둥근지 확인하세요.
(모서리 점이 중심 점보다 작은 것이 정상입니다. 아래 예시를 참조하십시오.)
양호한 예:
허용 가능한 예시:
잘못된 예:
- 점이 둥글지 않은 경우 아래 링크를 참조하여 3번째 미러에서 베드(Z축)까지의 광학 경로를 재정렬하십시오. 수직이 충분하지 않습니다.
[4-8 광경로 정렬]
9-4단계 - 우측 하단 노즐 팁 테이프 수거
테이프를 종이에 붙입니다.
아래 사진과 같이 위치와 펄스 수를 기록하세요.
단계 10 - 보고(선택 사항)
수집된 테이프는 기기에 문제가 있는 경우 현지 대리점과 공유할 수 있습니다.
광학 경로는 조각 및 절단 결과에 영향을 미치는 핵심 요소입니다.
수집된 테이프 사진과 아래 예시와 같이 선명한 노즐 팁 테이프 사진을 찍어주세요:
사진 #1:
사진 #2:
#END
