정확한 초점 조절과 보정을 통해 미리보기 이미지 스티칭의 정확도를 높이고 실제 각인 위치를 미리보기 위치와 일치시킬 수 있습니다.
테스트 항목:
1. 올바른 초점면 확인:

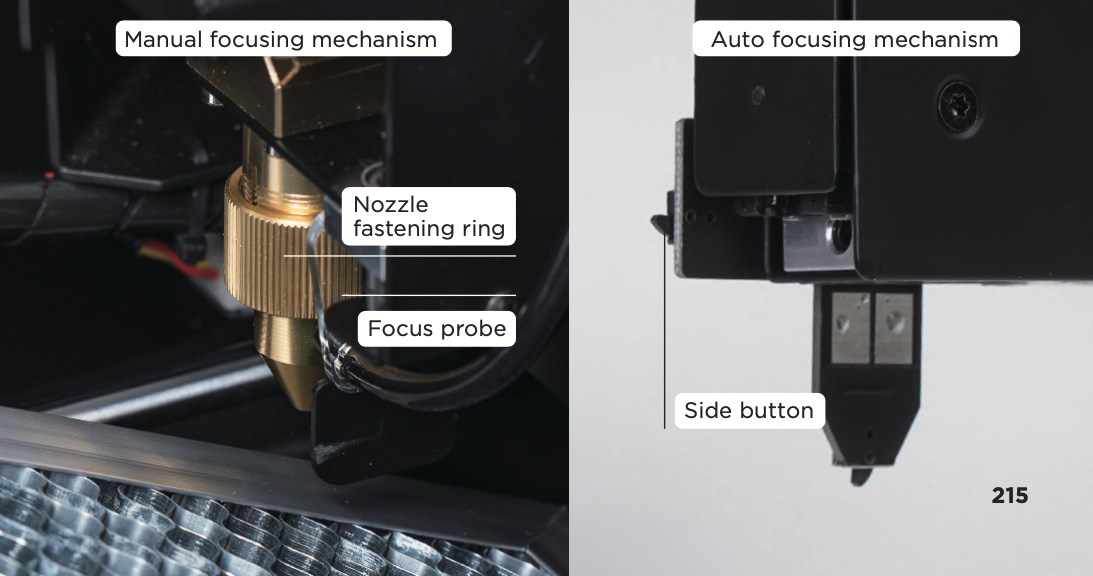

수동 초점 조절: 초점 프로브를 내릴 때 각인 재료의 표면에 닿아야 하며, 두께가 다른 재료로 변경할 때마다 레이저 헤드의 높이를 조정해야 합니다.
정확한 초점을 위해 레이저 헤드의 높이를 조정하십시오.
자동 초점: 자동 초점 애드온 측면의 버튼을 더블 클릭하여
레이저 헤드가 자동으로 정확한 초점면에 도달하도록 합니다. 각인 시 초점이 맞지 않으면 레이저 빔이 올바른 초점의 레이저 빔보다 두꺼워집니다.
자동 초점 애드온이 설치된 기기의 경우 다음 링크의 튜토리얼을 참조하십시오 - 여기를 클릭하세요

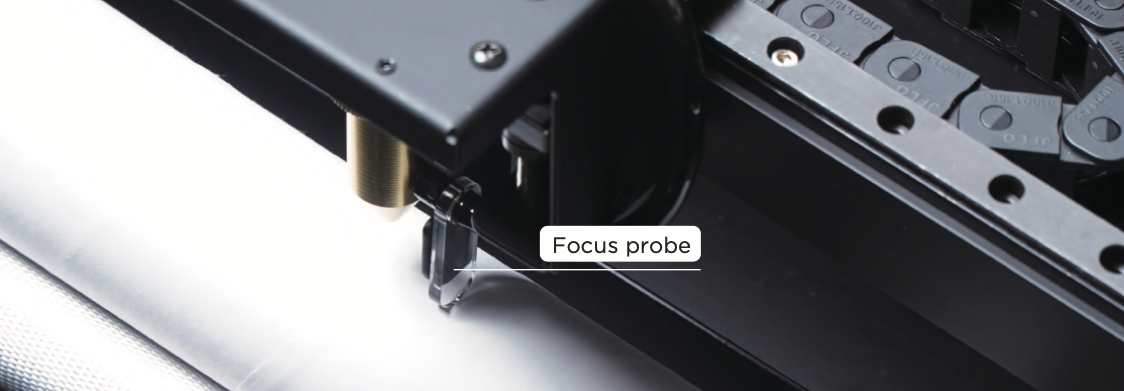

두꺼운 물체: 물체가 두껍거나 로터리 애드온을 사용할 때, 물체의 측면이 카메라에 포착될 수 있으며 초점면에 있는 물체만 정확히 스티칭됩니다. 높이 차이로 인한 초점 불일치와 부정확한 스티칭은 정상적인 현상입니다. 로터리 애드온 사용 시 각인 재료의 표면과 최고점에 초점을 맞추십시오.

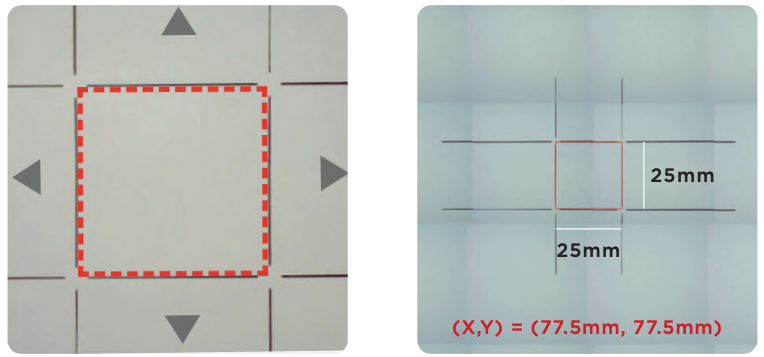

2. 카메라 보정 완료(왼쪽 이미지):
운송 중 충격과 진동, 광학 경로 정렬, 공장 초기화 등을 거친 후에는 재보정이 필요합니다. 보정 단계는 다음과 같습니다.【Beam Studio 튜토리얼】Step 2 .
보정의 두 가지 목표:
a. 빨간색 사각형이 보정 창의 중앙에 위치해야 합니다.
b. 빨간색 사각형의 외곽이 격자선의 중앙 사각형과 일치해야 합니다.
3. 보정 결과 확인 (오른쪽 이미지):
(X,Y) = (77.5mm, 77.5mm) 위치에 가로 25mm, 세로 25mm 크기의 정사각형을 그리고 이 사각형이 격자선의 중앙 사각형과 겹치는지 확인하세요. 일치하지 않으면 용지에 다시 초점을 맞추고 카메라를 재보정하십시오.
문제 해결 기록:
1. 이미지 파일: SVG 파일을 사용하고 올바른 초점 평면과 정확한 카메라 보정을 확인한 후에도 결과와 미리보기 위치 사이에 여전히 차이가 있다면, SVG 파일을 대리점에 제공하고 기술 지원팀의 도움을 요청하십시오.
