권장 주파수 / 타이밍
2. 레이저 튜브 교체 후.
3. 정기 유지보수의 경우 한 달에 한 번 점검하는 것이 좋습니다. 한 달에 한 번.
4. 절단 또는 조각에 문제가 있습니다.
이 페이지는 Beambox 시리즈에도 적용됩니다.

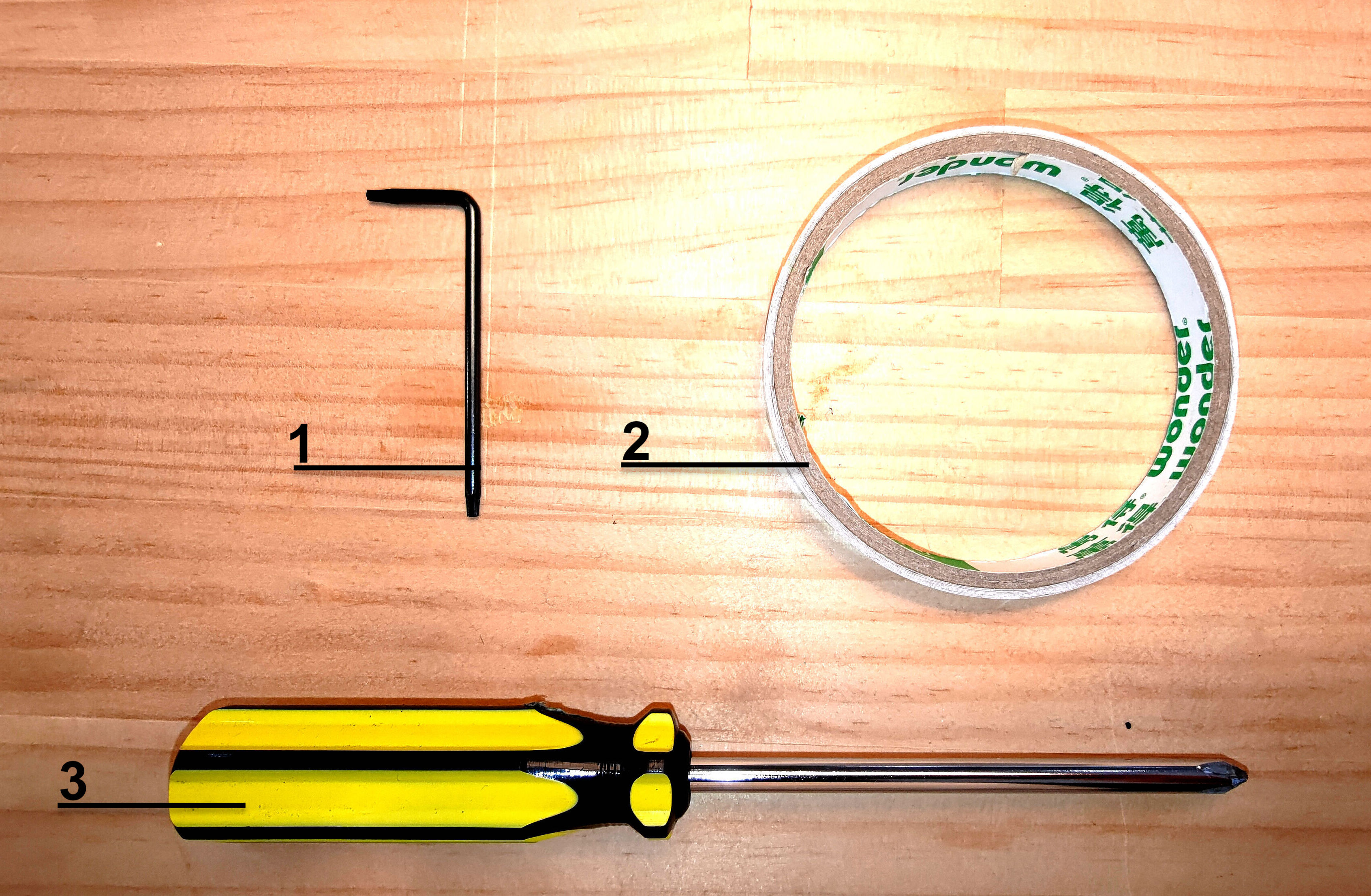

1｜Torx 스크루드라이버 (Hexa용)
2｜양면 테이프
3｜Phillips 스크루드라이버 (Beambox용)
2단계 - 펄스 생성 방법 학습
A. 기기를 켭니다.
B. 뚜껑을 닫습니다.
C. 유지보수 모드로 들어가서 원점 복귀 과정이 완료될 때까지 기다립니다.
D. Pulse 버튼을 찾습니다.
E. 한 번 누르면 = 한 번 펄스, 두 번 누르면 = 두 번 펄스, 계속 누르면 됩니다.
⚠︎ 도어 뚜껑이 닫혀 있을 때 항상 펄스를 만들어 주세요.
3단계 - 후면 커버 개방
HEXA:
Torx 드라이버를 사용하여 기기 측면에 있는 두 개의 나사를 풀면 후면 커버를 열 수 있습니다.
Beambox:
Phillips 드라이버를 사용하여 기기 후면 팬 위의 나사를 풀면 후면 커버를 열 수 있습니다.
Step 4 - 위치 파악하기
다음 위치를 잘 파악해 주세요:
- 첫 번째 반사경
- 두 번째 반사경
- 세 번째 반사경
- 점검 중 레이저 헤드가 이동할 베드의 7개 위치
5단계 - 모든 거울 및 집광 렌즈 청소
아래 링크의 지침에 따라 모든 반사경과 렌즈를 청소하세요.
- HEXA: 4-6 반사경 및 렌즈 청소
- Beambox: 5-4 반사경 및 렌즈 청소
6단계 - 1번 거울의 레이저 점 확인
이 단계는 레이저 튜브와 기기의 상태가 양호한지 확인하기 위한 것입니다.
단계 개요:
6-1단계 - 테이프 부착 및 펄스 생성
1번 반사경에 양면 테이프를 2겹으로 붙이고, 후면 커버를 닫은 후, 5번의 펄스를 만드세요.
Step 6-2 - 테이프의 점 모양을 확인하십시오:테이프 위 점의 형태
점의 형태는 가능한 한 원형에 가까워야 하며, 앞쪽의 첫 번째 양면 테이프는 타야 합니다.
좋은 예시
잘못된 예시:
6-3단계 - 1번 거울 테이프 수거
종이 위에 1번 거울 테이프를 붙이세요. 아래 사진과 같이 위치와 펄스 수를 적어두세요.
6-4단계 - 문제 해결 및 보고
점이 둥글지 않거나, 강하지 않거나, 위의 나쁜 예시와 비슷하다면, 출력을 다음과 같이 높이세요: x2.0 그리고 개선되는지 확인하세요:
-
점이 더 강해진다면, 레이저 튜브가 노후화되었을 수 있습니다. 출력을 높여서 프로세스를 마칠 수 있지만, 튜브가 노후화되었을 수 있다고 현지 판매점에 연락할 수도 있습니다.
-
점이 더 강해지지 않거나 여전히 이상한 모양이라면, 추가 지원을 위해 현지 대리점에 문의하십시오.
(1번 미러에서 펄스 결과 사진을 대리점과 공유해 주십시오.)
7단계 - 1번 거울에서 2번 거울까지의 경로 확인
이 단계는 1번 미러에서 2번 미러까지의 경로가 정렬되어 있는지 확인하는 것입니다.
단계 개요:
7-1단계 - 좌측 상단 위치에 첫 번째 점 생성

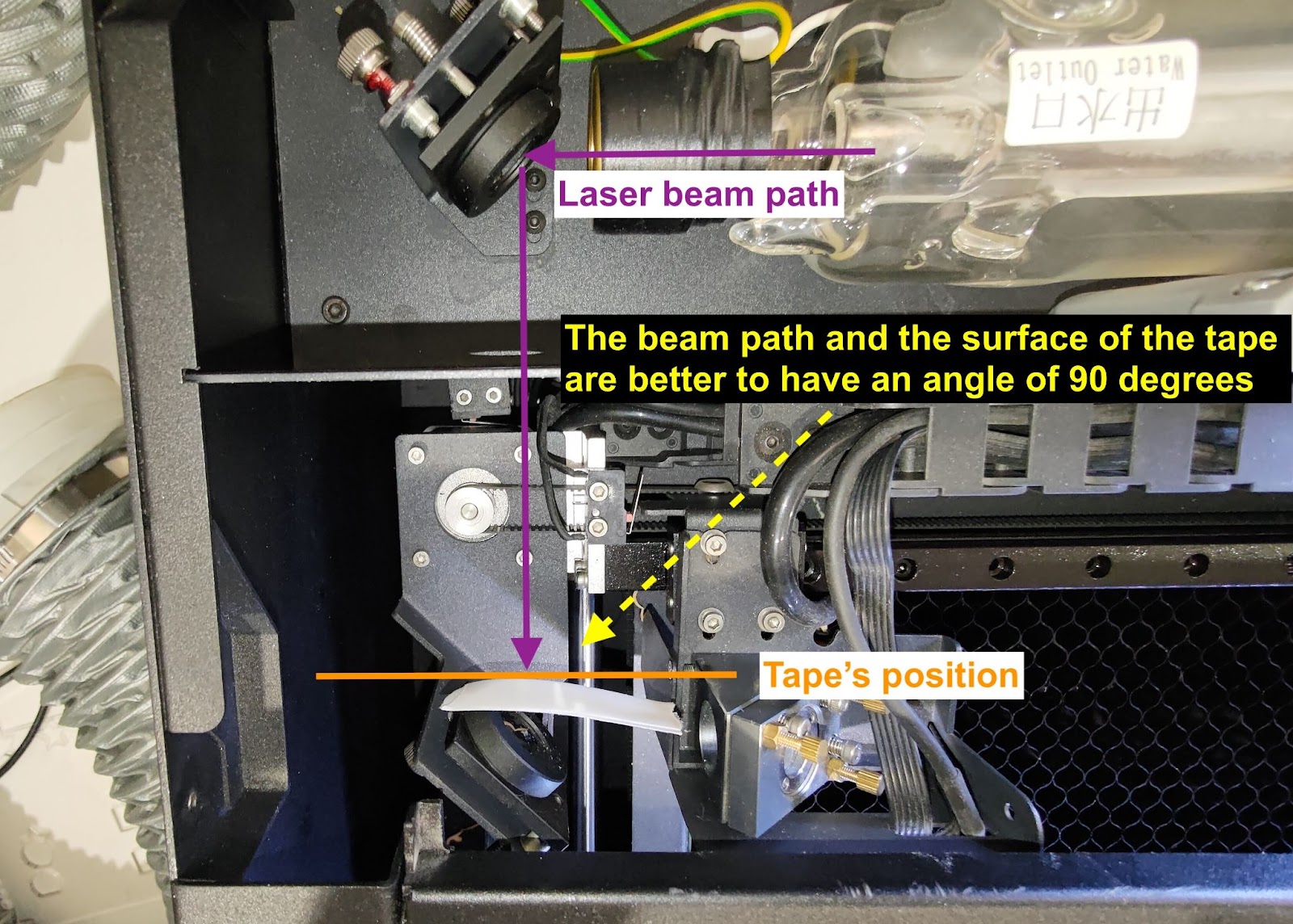

2번 미러에 이중 테이프를 붙이고 헤드를 왼쪽 상단 모서리로.
이동합니다. 첫 번째 점을 만들기 위해 3번 펄스를 발생시킵니다.

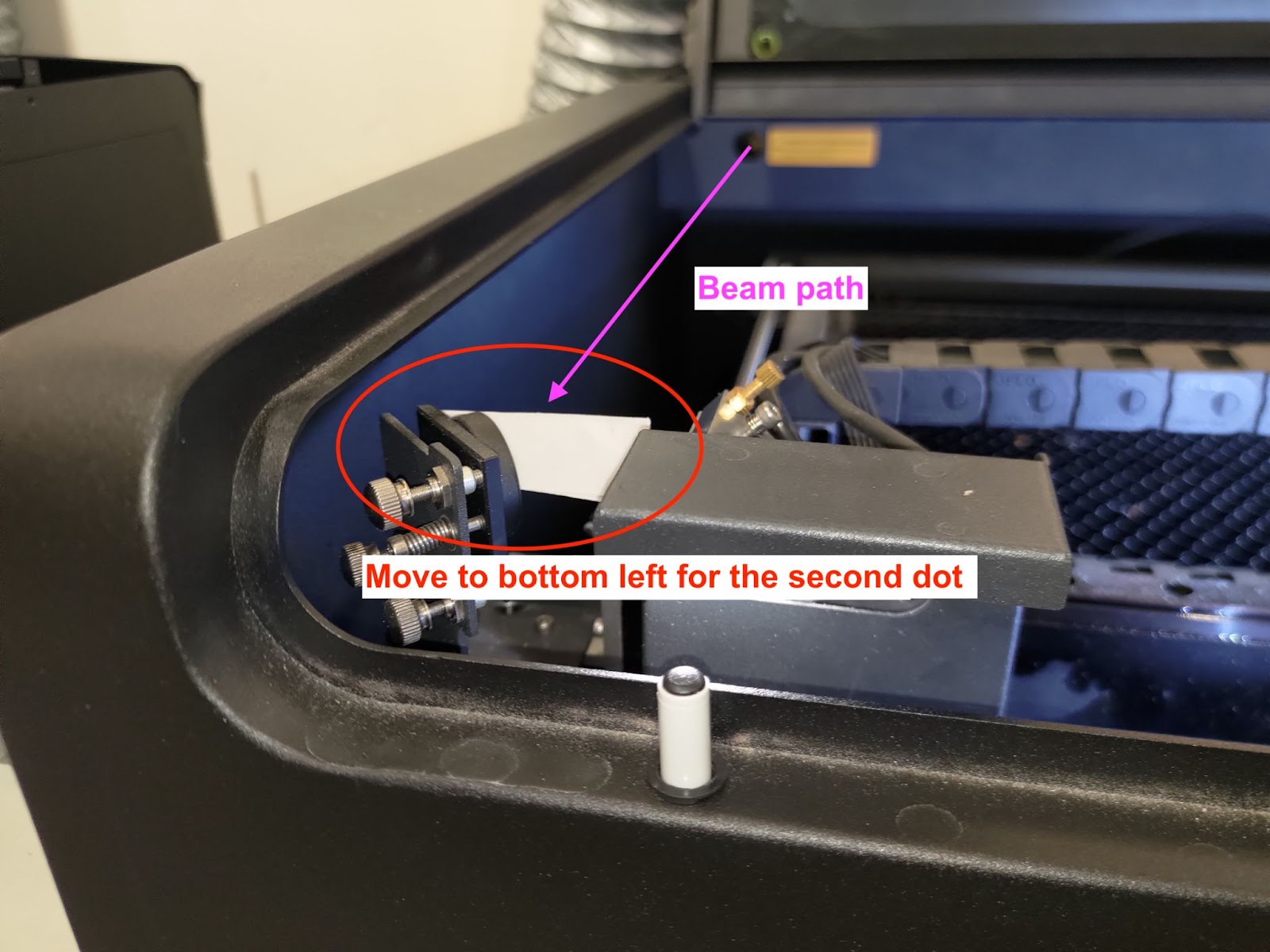

7-2단계 - 좌측 하단 위치에 두 번째 점 생성
2번 미러에 같은 테이프를 붙인 상태로 헤드를 왼쪽 하단 모서리로 이동합니다.
두 번째 점을 만들기 위해 3번 펄스를 발생시킵니다.
왼쪽 하단 위치에 점이 없다면, 경로가 심각하게 어긋나 있다는 것을 나타냅니다.
광학 경로 재정렬을 위해 링크를 참조하십시오. [4-8 광학 경로 정렬]
Step 7-3 - 첫 번째 점과 두 번째 점이 겹치는지 확인
아래 사진과 같이 점들이 완벽하게 겹친다면, 경로가 제대로 정렬되어 있음을 나타냅니다.
나쁜 예시와 같이 겹치지 않는다면, 1번 미러에서 2번 미러까지의 광학 경로가 어긋나 있으며, 1번 미러를 조정해야 함을 나타냅니다.
광학 경로 재정렬을 위해 링크를 참조하십시오. [4-8 광학 경로 정렬]
좋은 예시:
나쁜 예시:
7-4단계 - 2번 거울 테이프 수거
용지에 2번 거울 테이프를 붙이세요. 아래 사진과 같이 위치와 펄스 수를 기록하세요.
8단계 - 2번 거울에서 3번 거울까지의 경로 확인
이 단계는 2번 거울에서 3번 거울까지의 경로가 정렬되어 있는지 확인하는 것입니다.
단계 개요:
8-1단계 - 좌측 중앙 위치에 첫 번째 점 생성
3번 미러에 2중 테이프를 붙이고 헤드를 중앙 왼쪽 위치로 이동하십시오. 중앙 왼쪽 위치.
만드세요 3회 펄스 3번 펄스를 발생시킵니다.

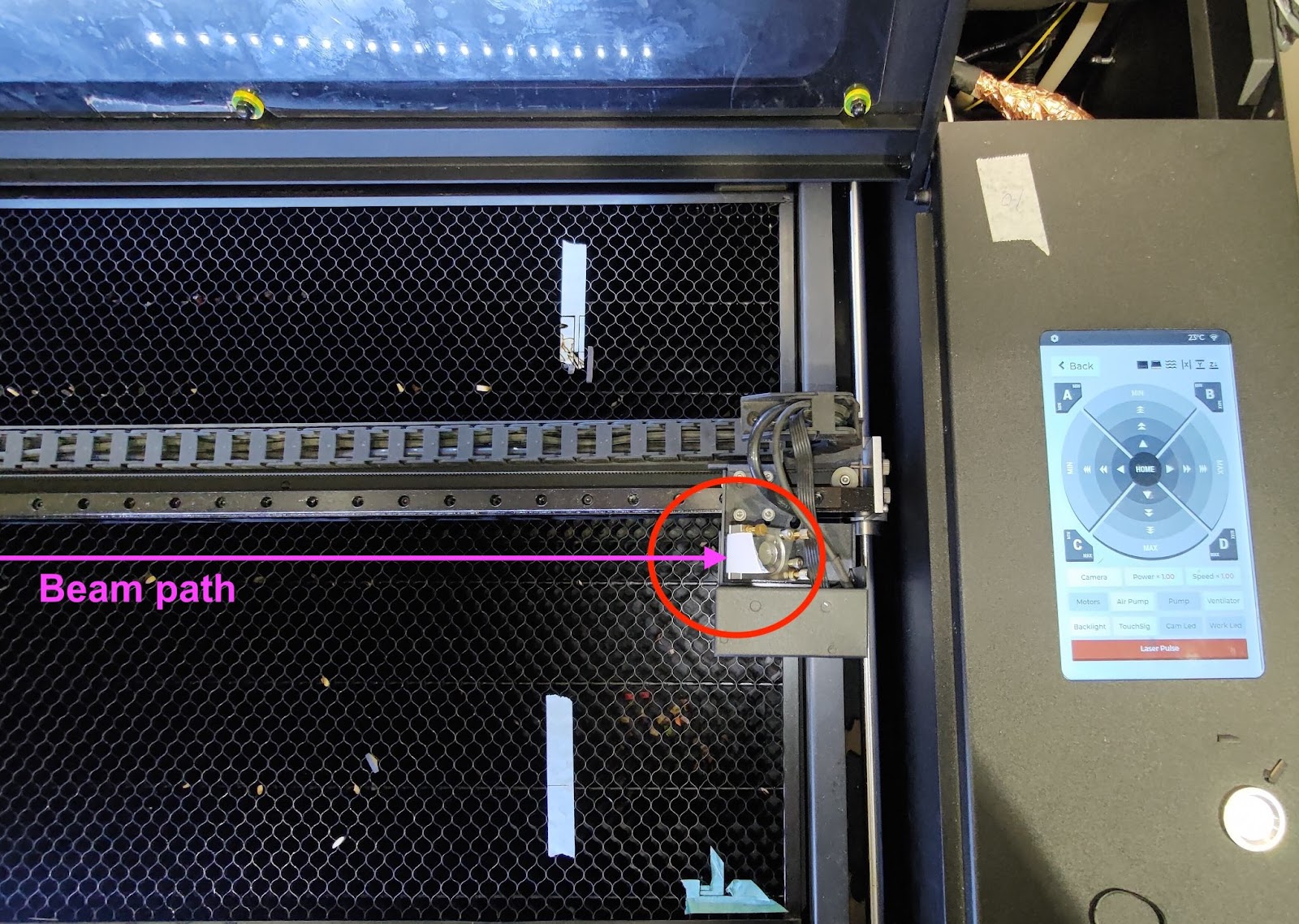

8-2단계 - 우측 중앙 위치에 두 번째 점 생성
3번 미러에 동일한 테이프를 유지하고 헤드를 중앙 오른쪽 위치로 이동하십시오. 중앙 오른쪽 위치.
두 번째 점을 만들기 위해 3회 펄스를 하십시오.

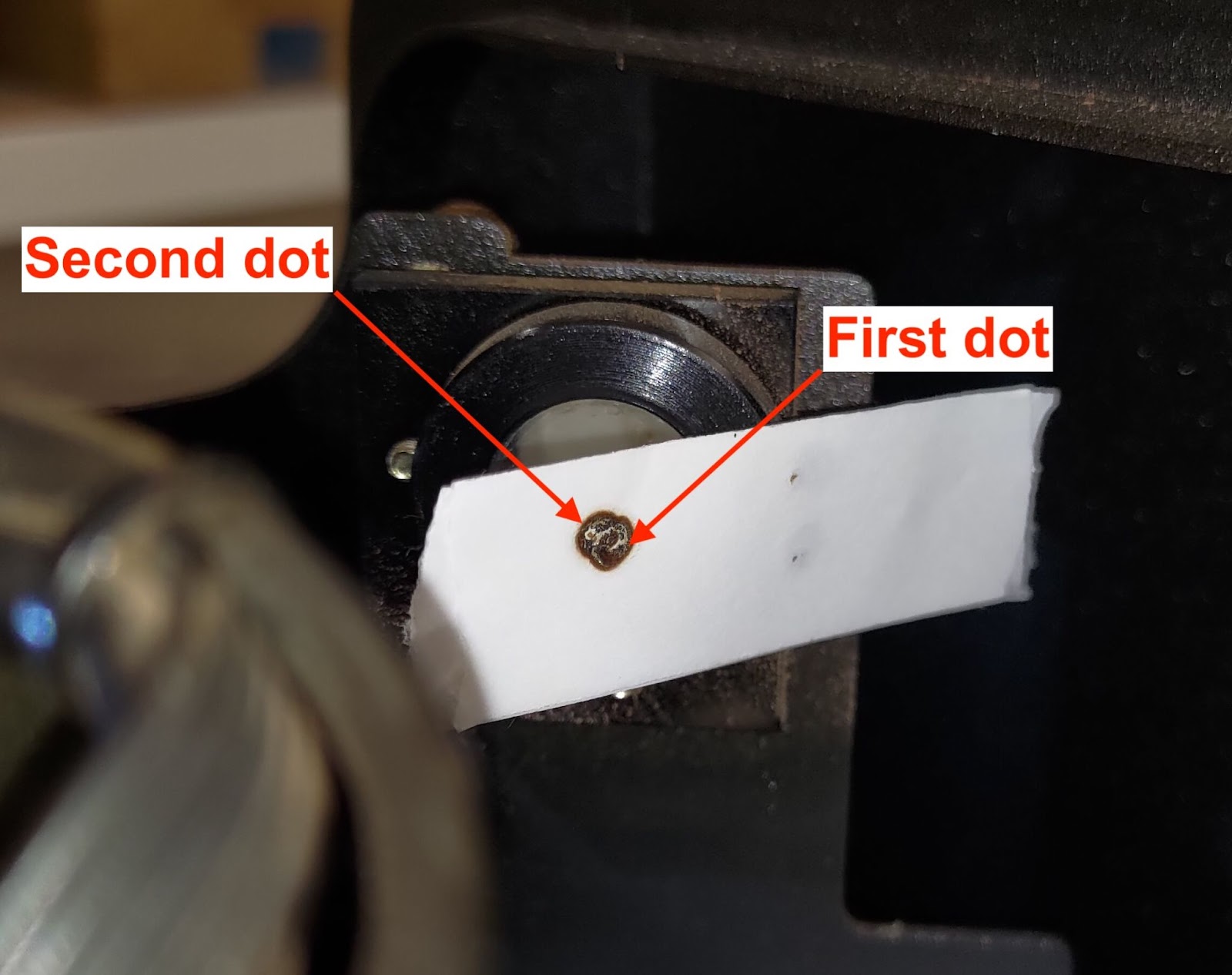

단계 8-3 - 첫 번째 점과 두 번째 점이 겹치는지 확인하기
아래 사진과 같이 점들이 완벽하게 겹친다면, 경로가 제대로 정렬되어 있음을 나타냅니다.
이동할 수 있습니다 단계 8-5.
겹치지 않는다면, 2번 미러에서 3번 미러까지의 광학 경로가 정렬되지 않았음을 나타내며, 2번 미러를 조정해야 합니다.
광학 경로 재정렬을 위해 링크를 참조하십시오. [4-8 광학 경로 정렬]
좋은 예시:
잘못된 예:
8-4단계 - 3번 거울 테이프 수거
3번 미러에서 테이프를 제거하고 3번 미러 종이에 붙이십시오.
아래 사진과 같이 위치와 펄스 수를 기록하십시오.
9단계 - 3번 거울에서 노즐 팁까지의 경로 확인
확인할 위치가 두 곳 있을 것입니다.
베드 중앙에 첫 번째 위치가 있습니다 - 단계 개요:
다른 하나는 베드의 오른쪽 아래 모서리에 있습니다 - 단계 개요:
Step 9-1 - 베드 중앙에서 Z축 경로 확인
노즐 팁에 한 겹 테이프를 붙이고 레이저 헤드를 베드 중앙으로 이동한 다음 한 번 펄스를 발생시킵니다.
테이프를 제거하고 점이 둥근지 확인하십시오.
좋은 예시:
잘못된 예:
점이 둥글지 않으면 link 를 참조하여 3번째 미러에서 베드(Z축)까지의 광경로를 수직으로 충분히 정렬하지 않았습니다.
테이프에서 점을 찾을 수 없는 경우 고급 조정 지침을.
9-2단계 - 중앙 노즐 팁 테이프 부착
테이프를 종이에 붙입니다.
아래 사진과 같이 위치와 펄스 수를 기록하십시오.
Step 9-3 - 베드 오른쪽 아래 모서리에서 Z축 경로 확인
노즐 팁에 한 겹의 테이프를 부착하고 레이저 헤드를 베드의 우측 하단으로 이동한 후 한 번 펄스를 발생시킵니다.
테이프를 제거하고 점이 둥근지 확인하십시오.
(모서리 점이 중앙 점보다 작은 것이 정상입니다. 아래 예를 참조하십시오.)
좋은 예시:
허용 가능한 예:
잘못된 예:
- 점이 둥글지 않으면 아래 링크를 참조하여 3번째 미러에서 베드(Z축)까지의 광경로를 수직으로 충분히 정렬하지 않았습니다.
[4-8 광학 경로 정렬]
9-4단계 - 우측 하단 노즐 팁 테이프 부착
테이프를 종이에 붙입니다.
아래 사진과 같이 위치와 펄스 수를 기록하십시오.
10 단계 - 보고하기 (선택 사항)
수집된 테이프는 기기에 문제가 있는 경우 현지 대리점과 공유할 수 있습니다.
광학 경로는 조각 및 절단 결과에 영향을 미치는 중요한 요소입니다.
아래 예시와 같이 수집된 테이프와 노즐 팁 테이프의 선명한 사진을 촬영해 주세요:
사진 #1:
사진 #2:
#END
