4-8 광학 경로 정렬 – FLUX 고객 지원 센터

권장 주파수

광학 경로는 매월 점검하고 필요한 경우 재정렬해야 합니다.

광학 경로 정렬 불량의 징후:

Beam Studio에서 기본 출력 비율 및 속도를 사용하여 재료를 절단할 수 없습니다.
특정 영역의 각인 패턴이 다른 영역보다 밝거나 어둡거나, 특정 방향으로 밝아지거나 어두워지는 불량한 각인 결과가 발생합니다.
절단 후 재료의 절단면이 수직이 아닙니다.

아래 단계에 따라 광학 경로를 점검하고 필요한 경우 재정렬하십시오:

1단계 - 도구 준비

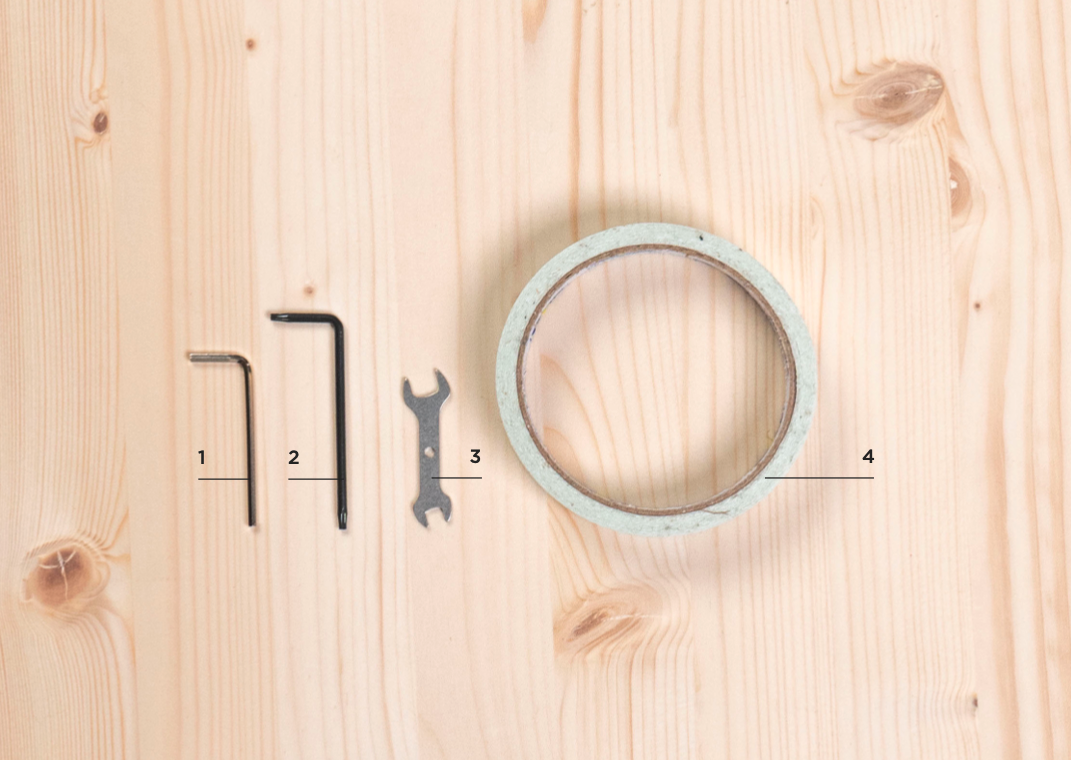

액세서리 박스에 포함:
1｜2.5mm 육각 렌치
2｜Torx 스크루드라이버
3｜양쪽 렌치
4｜양면 테이프 ___2022-09-28___12.01.29.png

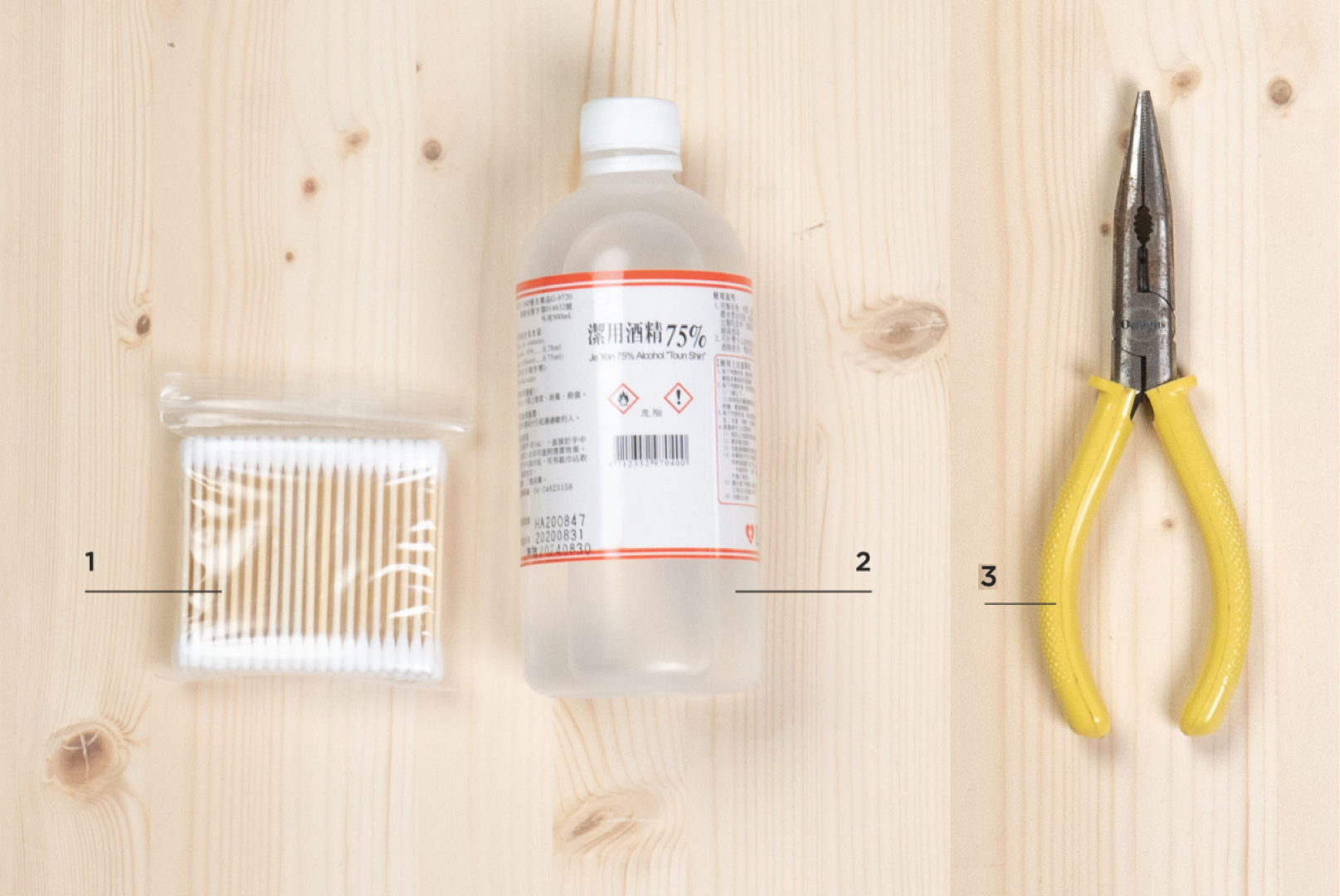

직접 준비:
1｜면봉
2｜살균제 스프레이 / 알코올 스프레이
3｜플라이어

2단계 - 펄스 생성 방법 학습

A. 기기 전원을 켭니다.
B. 뚜껑을 닫습니다.
C. 유지보수 모드로 들어가 원점 복귀 과정이 완료될 때까지 기다립니다.
D. 펄스 버튼을 찾습니다.
E. 한 번 누르면 = 한 번 펄스, 두 번 누르면 = 두 번 펄스, 이런 식으로 계속됩니다.
#도어 리드가 닫혀 있을 때 항상 펄스를 만드십시오.

3단계 - HEXA의 후면 커버 개방

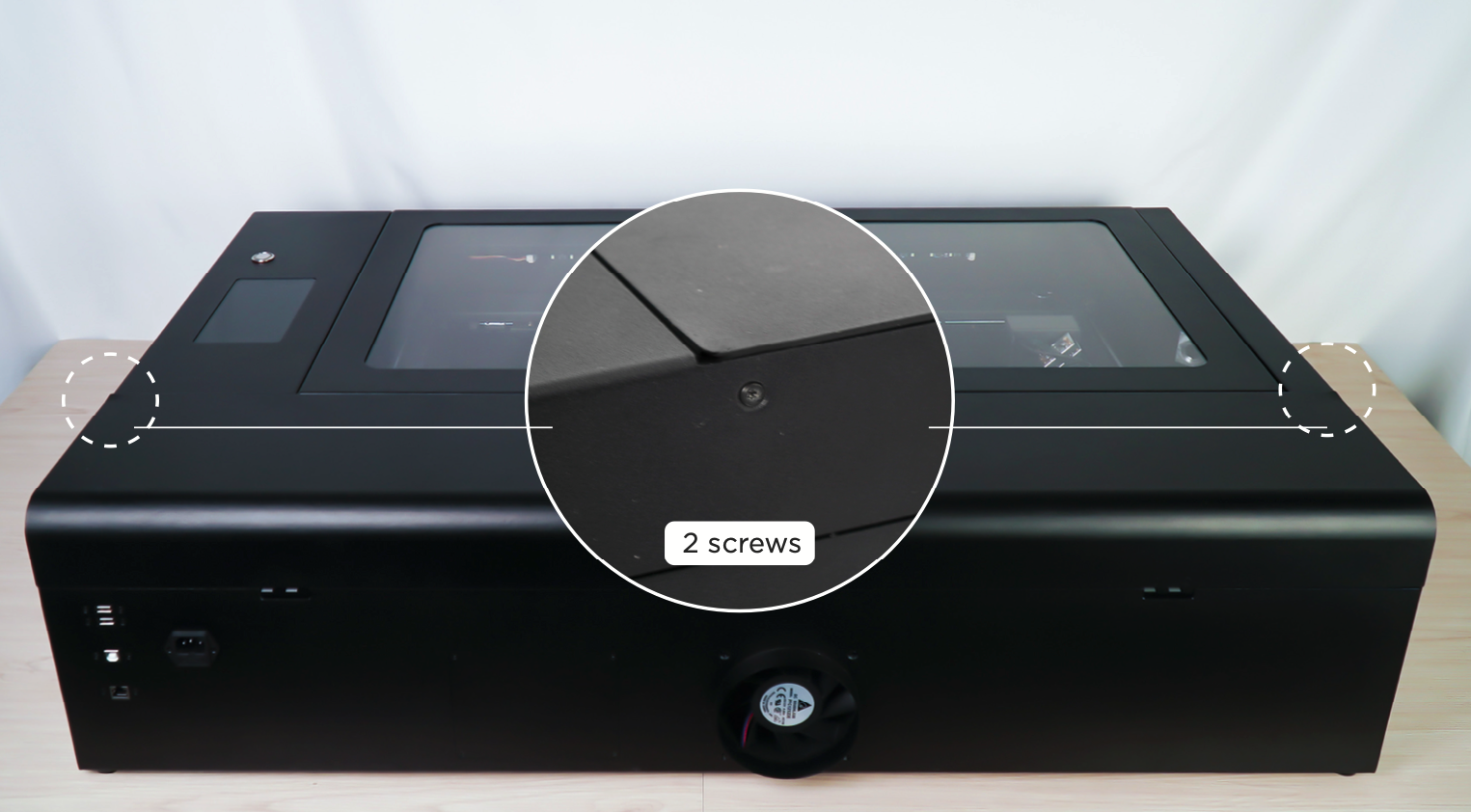

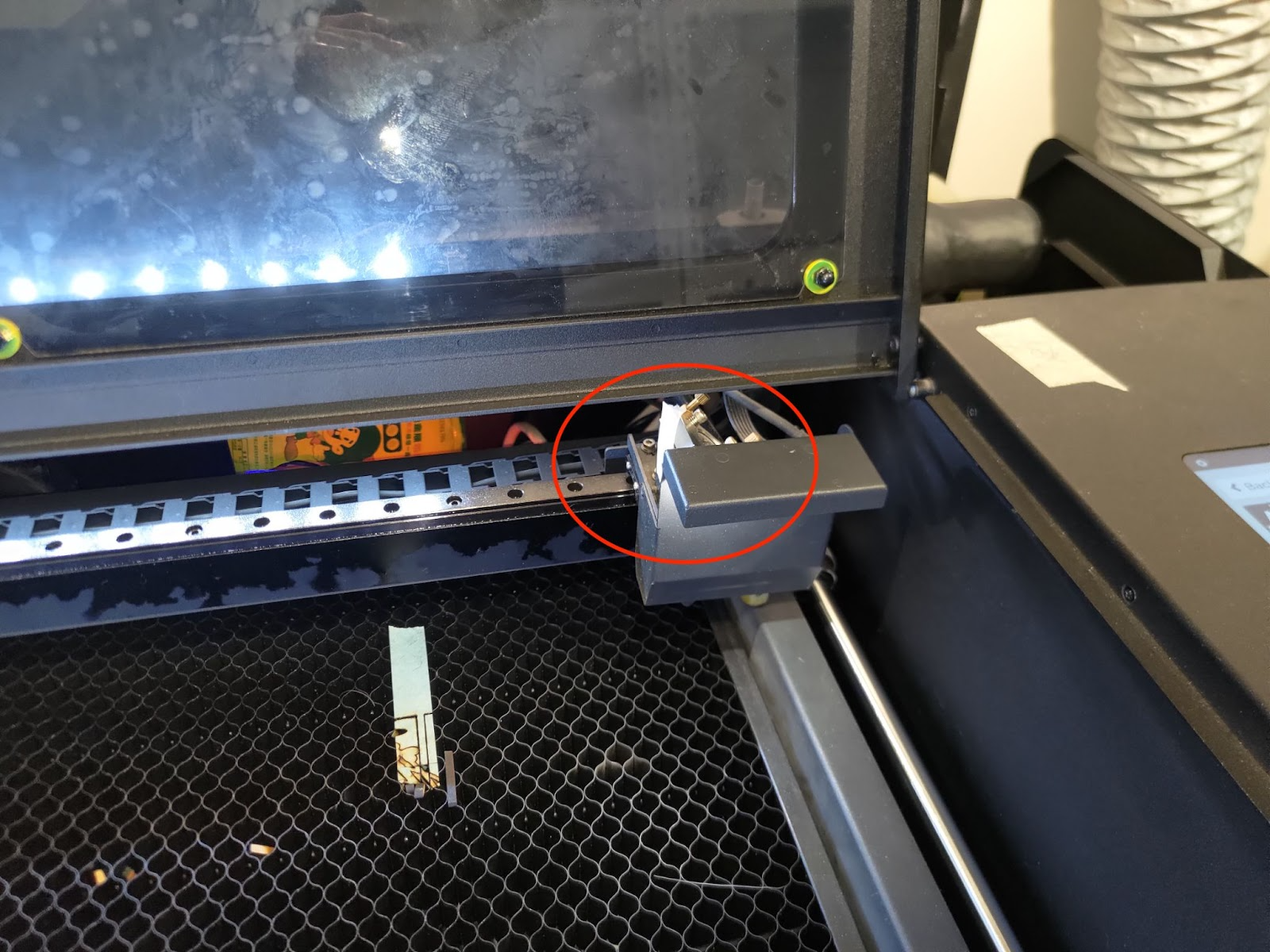

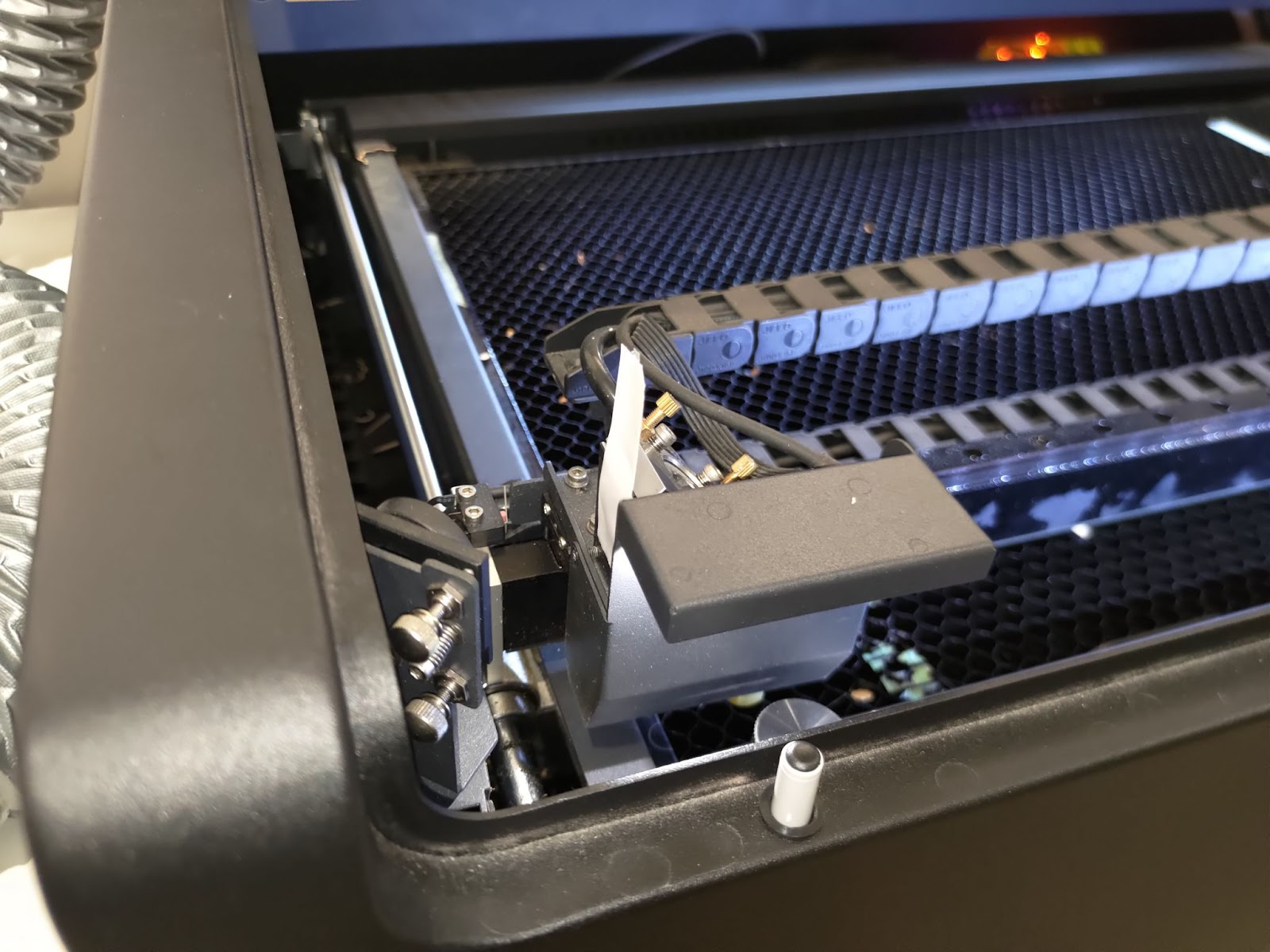

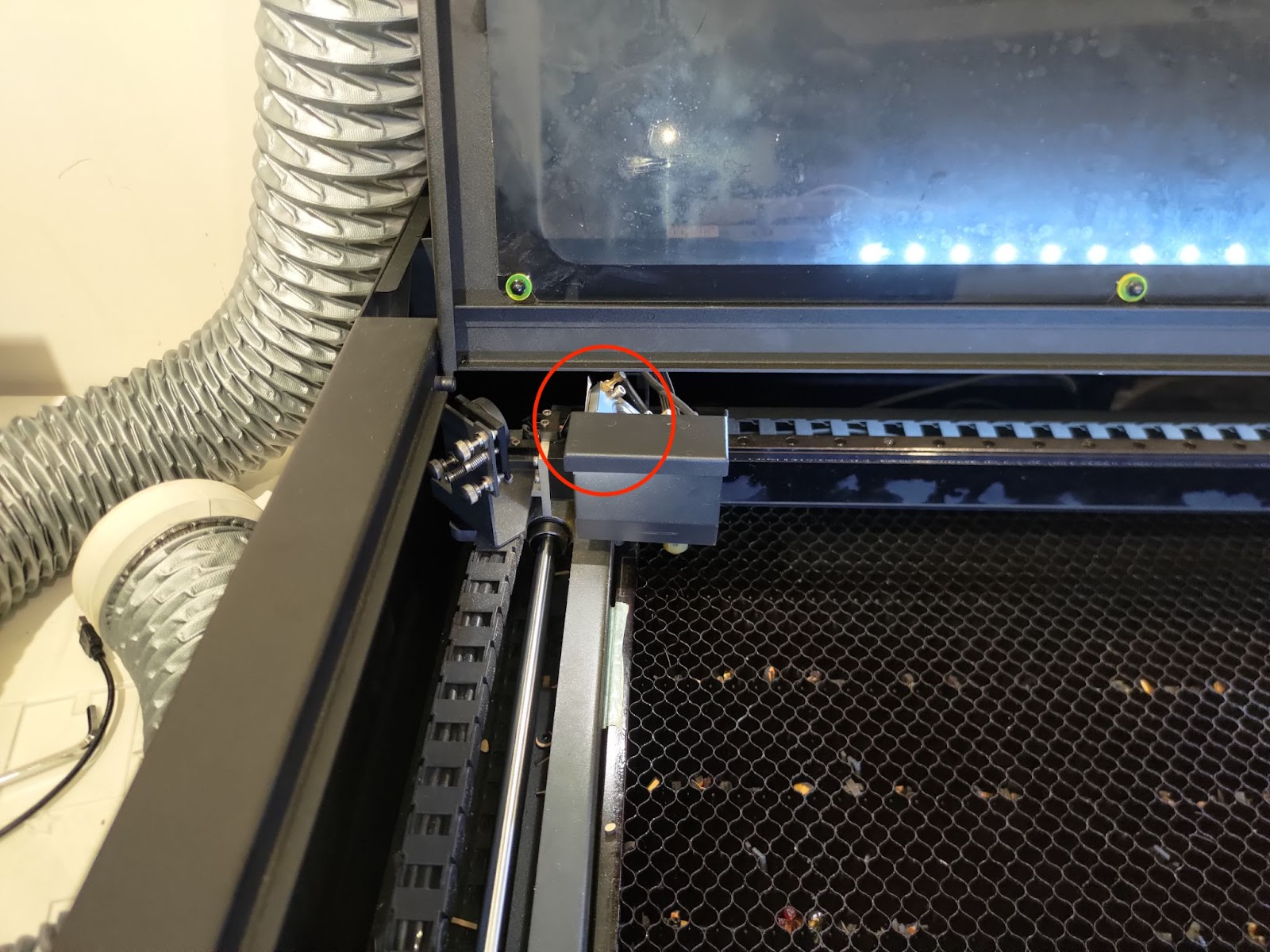

기계 측면에 있는 이 두 개의 나사를 Torx 드라이버로 풀면 후면 커버를 열 수 있습니다.


4단계 - 위치 파악

다음 위치를 잘 알아두시기 바랍니다:

- 첫 번째 반사경
- 두 번째 반사경
- 세 번째 반사경
- 점검 중 레이저 헤드가 이동할 베드의 7개 위치.

5단계 - 모든 반사경과 집광 렌즈 세척

아래 링크의 지침에 따라 모든 거울과 렌즈를 청소하십시오.
4-6 거울 및 렌즈 청소

6단계 - 1번 반사경에서 레이저 점 확인

이 단계는 레이저 튜브와 기계가 양호한 상태인지 확인하는 것입니다.

단계 개요:

6-1단계 - 테이프 부착 및 펄스 생성
1번 거울에 양면 테이프를 2겹으로 붙이고, 후면 커버를 닫은 다음, 펄스를 5회 만드십시오.

6-2단계 - 점검 th테이프 위 점의 형태

점의 모양은 가능한 한 둥글어야 하며, 앞쪽의 첫 번째 양면 테이프는 태워야 합니다.

좋은 예:

나쁜 예:

6-3단계 - 1번 반사경 테이프 수거
1번 미러 테이프를 종이 위에 놓으세요. 아래 사진과 같이 위치와 펄스 수를 적어두세요.

6-4단계 - 문제 해결 및 보고

점이 둥글지 않거나, 강하지 않거나, 위의 나쁜 예와 비슷하다면 파워 비율을 다음과 같이 올리세요: x2.0 그리고 개선되는지 확인하세요:

점이 더 강해지면 레이저 튜브의 성능이 저하되었을 가능성이 있습니다. 출력을 높여 OPA 과정을 완료할 수 있지만, 튜브 성능 저하 가능성에 대해 현지 대리점에 문의하실 수도 있습니다.
점이 더 강해지지 않거나 여전히 이상한 모양이라면 추가 지원을 위해 현지 대리점에 문의하세요.
(1번 미러에서 펄스 결과 사진을 대리점과 공유해 주세요.)

7단계 - 1번 반사경에서 2번 반사경으로의 경로 확인

이 단계는 1번 미러에서 2번 미러까지의 경로가 정렬되어 있는지 확인하는 것입니다.

단계 개요:

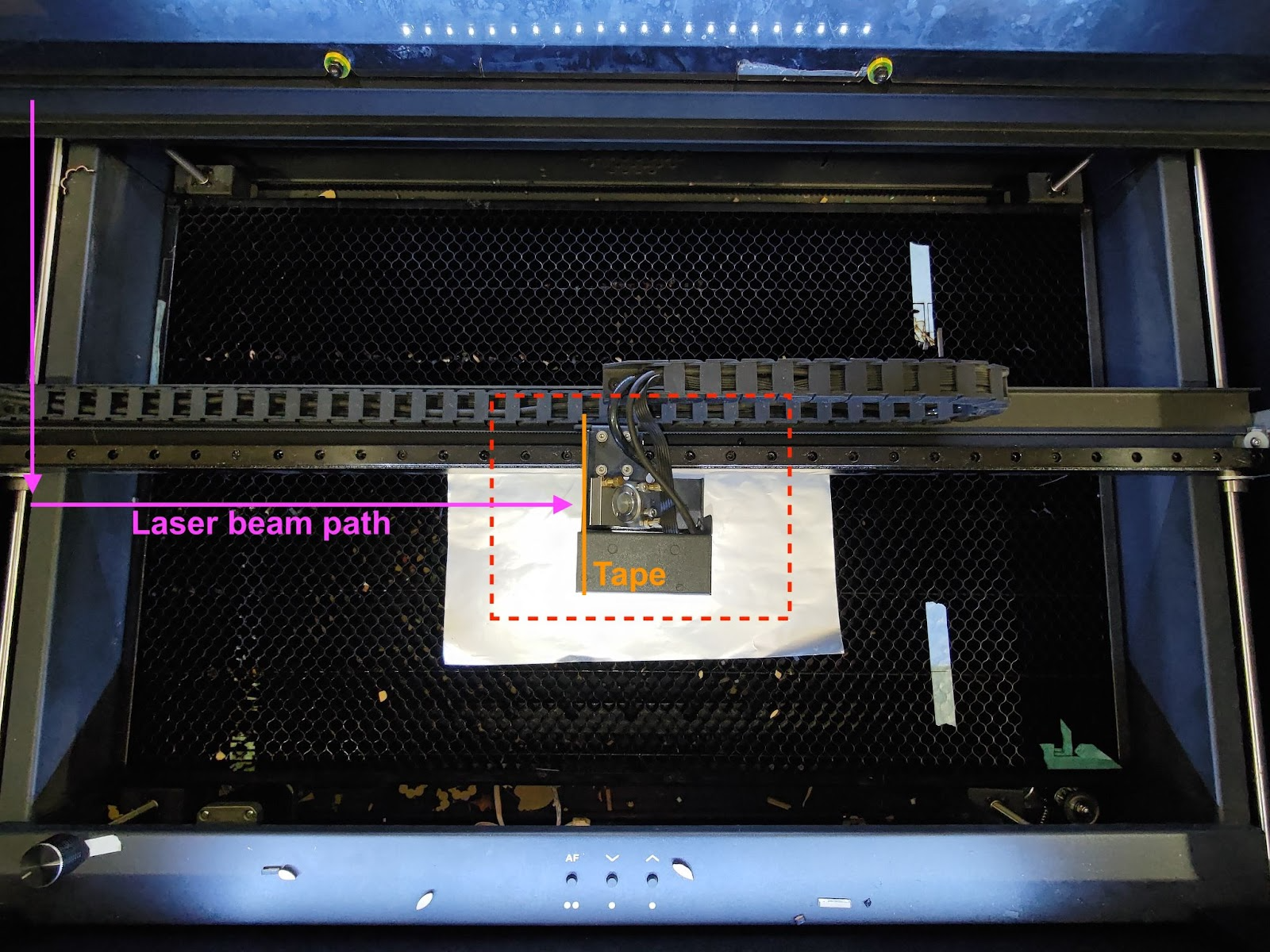

7-1단계 - 좌측 상단 위치에 첫 번째 점 생성

2번 미러에 2중 테이프를 붙이고 헤드를 다음 위치로 이동하세요: 왼쪽 상단 모서리.
세 번 펄스하여 첫 번째 점을 만드세요.

7-2단계 - 좌측 하단 위치에 두 번째 점 생성

2번 미러에 같은 테이프를 붙인 상태로 헤드를 다음 위치로 이동하세요: 왼쪽 하단 모서리.
세 번 펄스하여 두 번째 점을 만들려면.

왼쪽 하단에 점이 없으면 경로가 크게 어긋났음을 나타냅니다.
헤드를 중간 왼쪽 위치로 이동하고 중간 왼쪽에 점을 만들어 보십시오.

Step 7-3 - 첫 번째 점과 두 번째 점이 겹치는지 확인하세요

좋은 예시 사진처럼 점들이 완벽하게 겹친다면, 경로가 올바르게 정렬되었다는 것을 나타냅니다.
다음으로 이동할 수 있습니다 Step 7-5.

나쁜 예시 사진처럼 점들이 겹치지 않는다면, 1번 미러에서 2번 미러로의 광학 경로가 잘못 정렬되었음을 나타내며, 1번 미러를 조정해야 합니다.

좋은 예:

나쁜 예:

7-4단계 - 1번 반사경에서 2번 반사경으로의 경로 조정

이 단계에서는 1번 미러의 나사를 조정하여 1번 미러에서 2번 미러로 가는 경로를 정렬하는 방법을 알려드립니다. 1번 미러의 나사를 조정하여 경로를 정렬하세요.

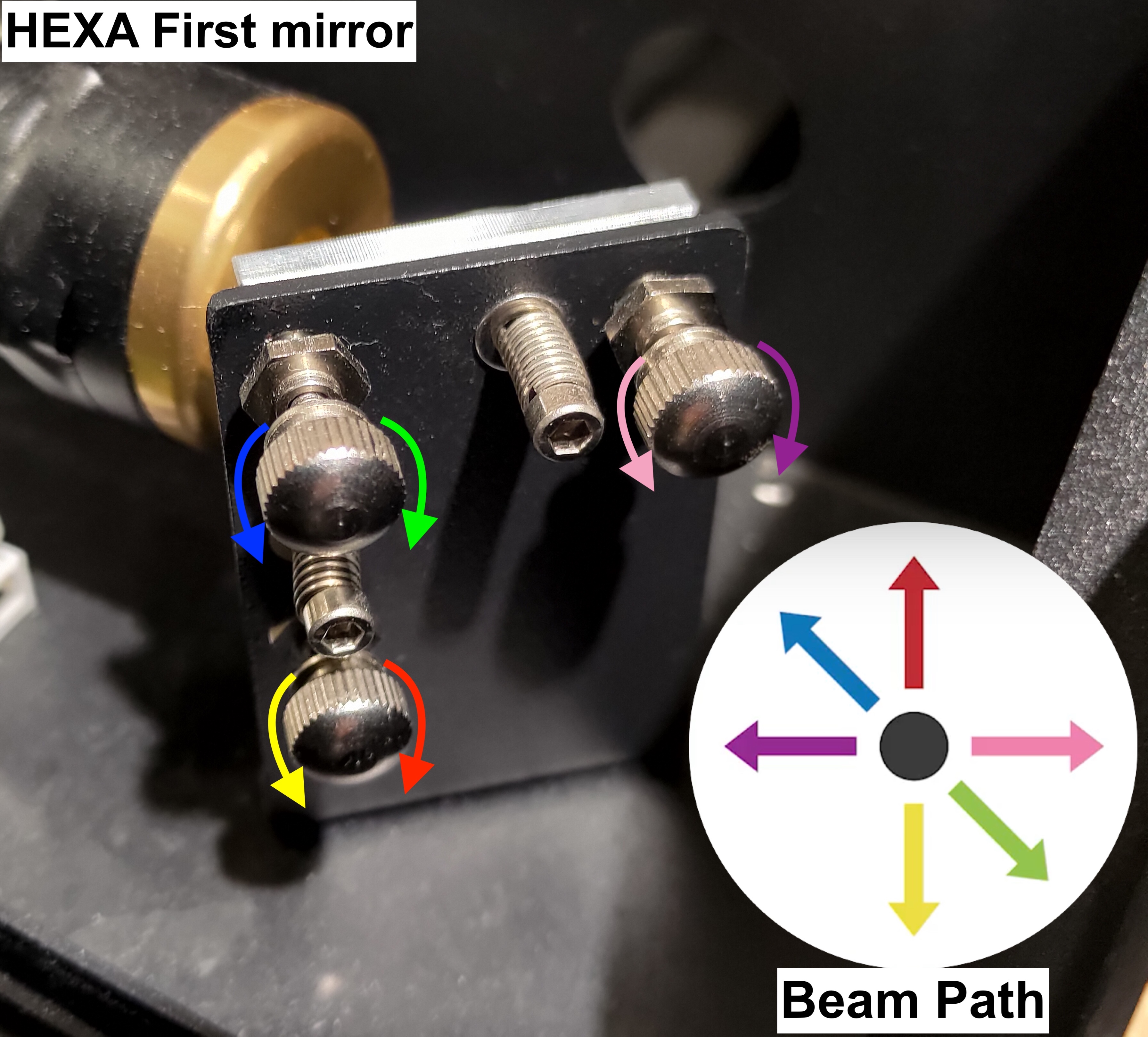

1번 미러에는 나사가 3개 있으며, 시계 방향 또는 시계 반대 방향으로 회전시키면 빔 경로 의미가 변경됩니다 두 번째 점의 위치가 변경됩니다.

나사를 조정할 때마다 경로가 변경될 수 있습니다. 정확성을 보장하기 위해 이전 점이 있는 오래된 테이프를 제거하고 새로운 2중 테이프를 사용하여 새 점이 겹치는지 확인하는 것이 좋습니다.

7-4-1단계 - 조정할 나사 지정
두 번째 점의 위치를 확인하고 나사와 회전 방향을 조준하세요. 회전 방향을 확인하세요.

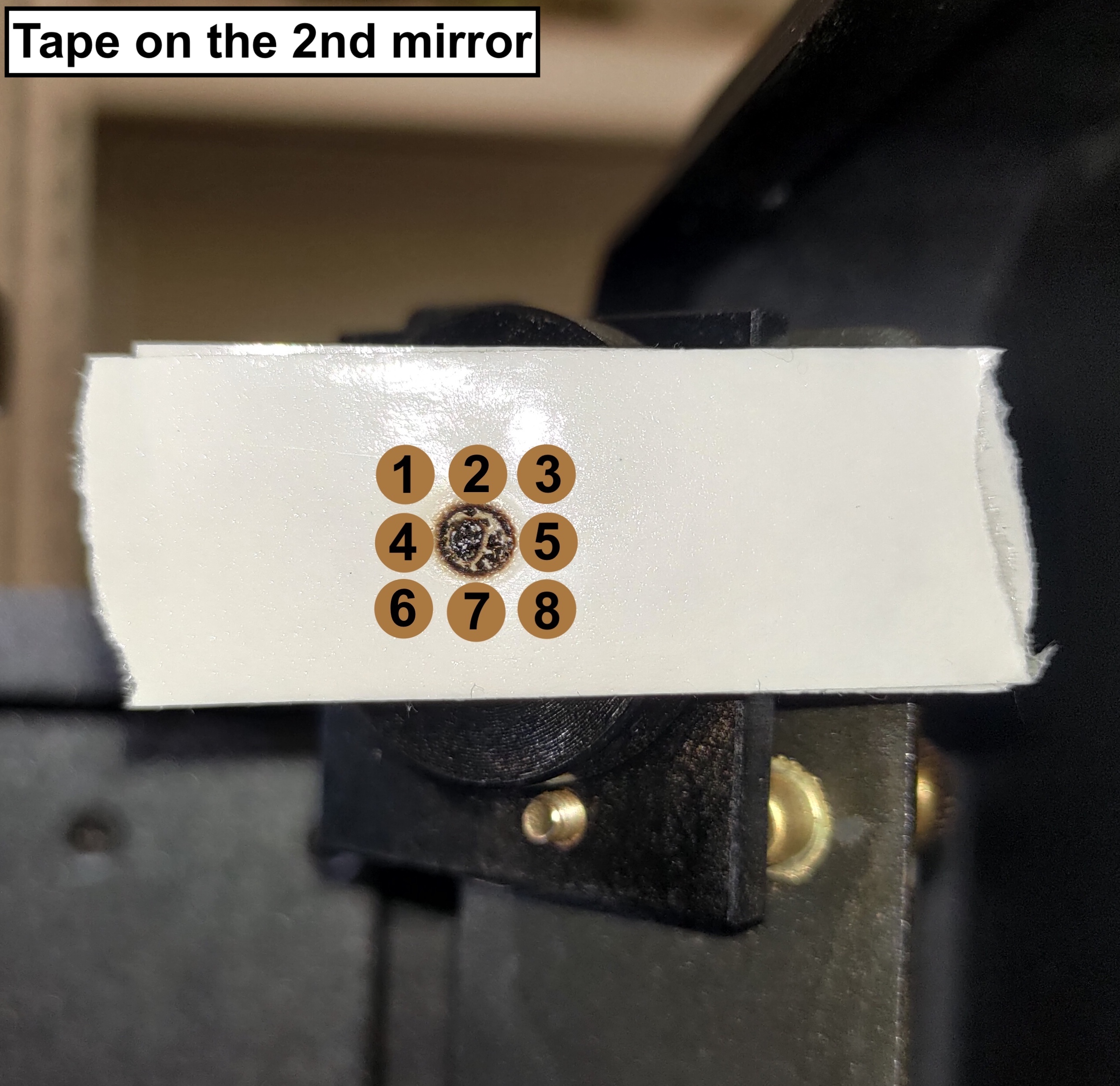

아래 사진을 보고 두 번째 점의 위치와 유사한 번호를 찾으세요:
Tape_on_2nd_미러에서 제거하고_copy.jpg

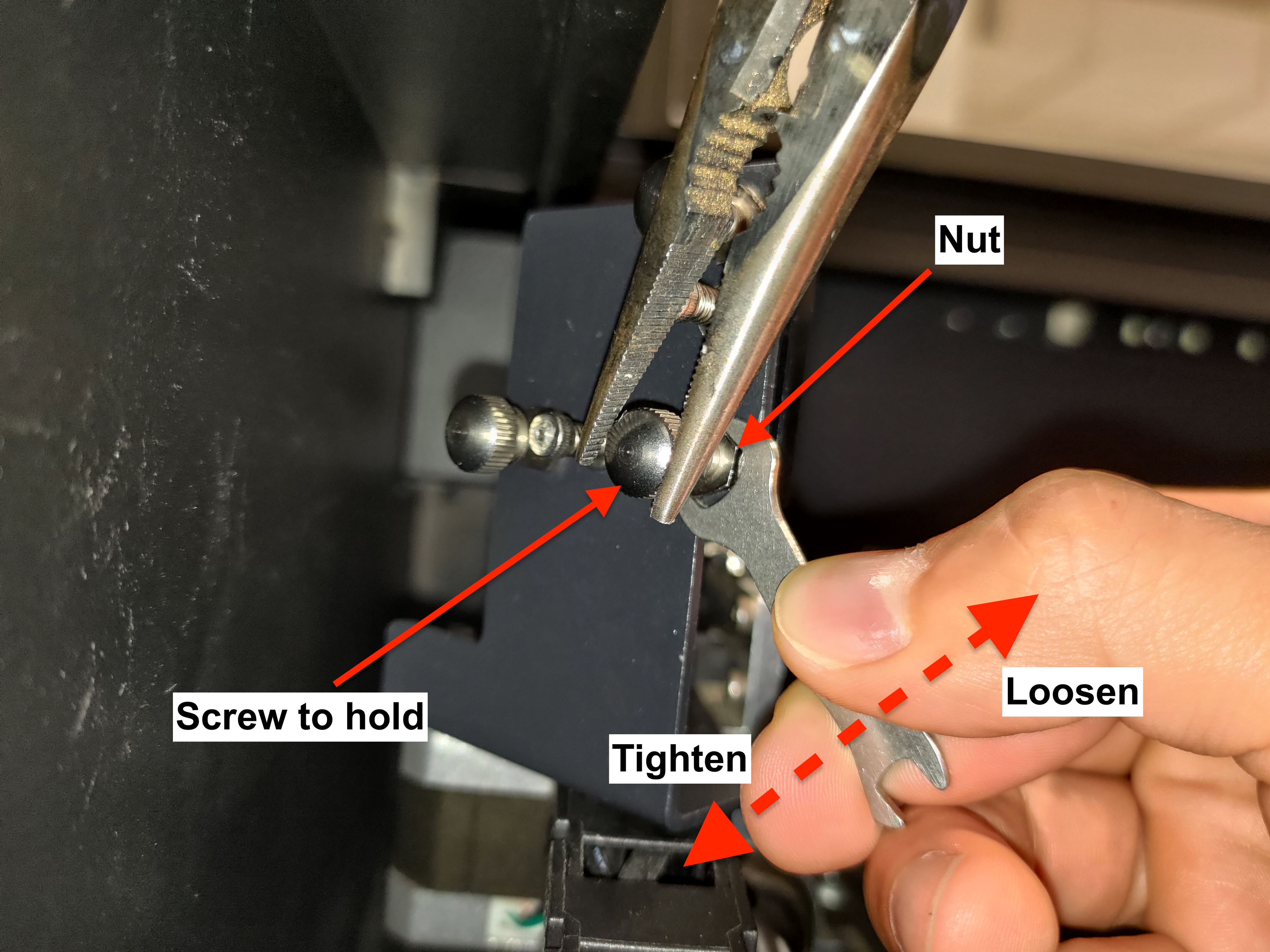

나사를 조정하기 전에 먼저 너트를 올바르게 풀어내는 방법을 배우십시오:

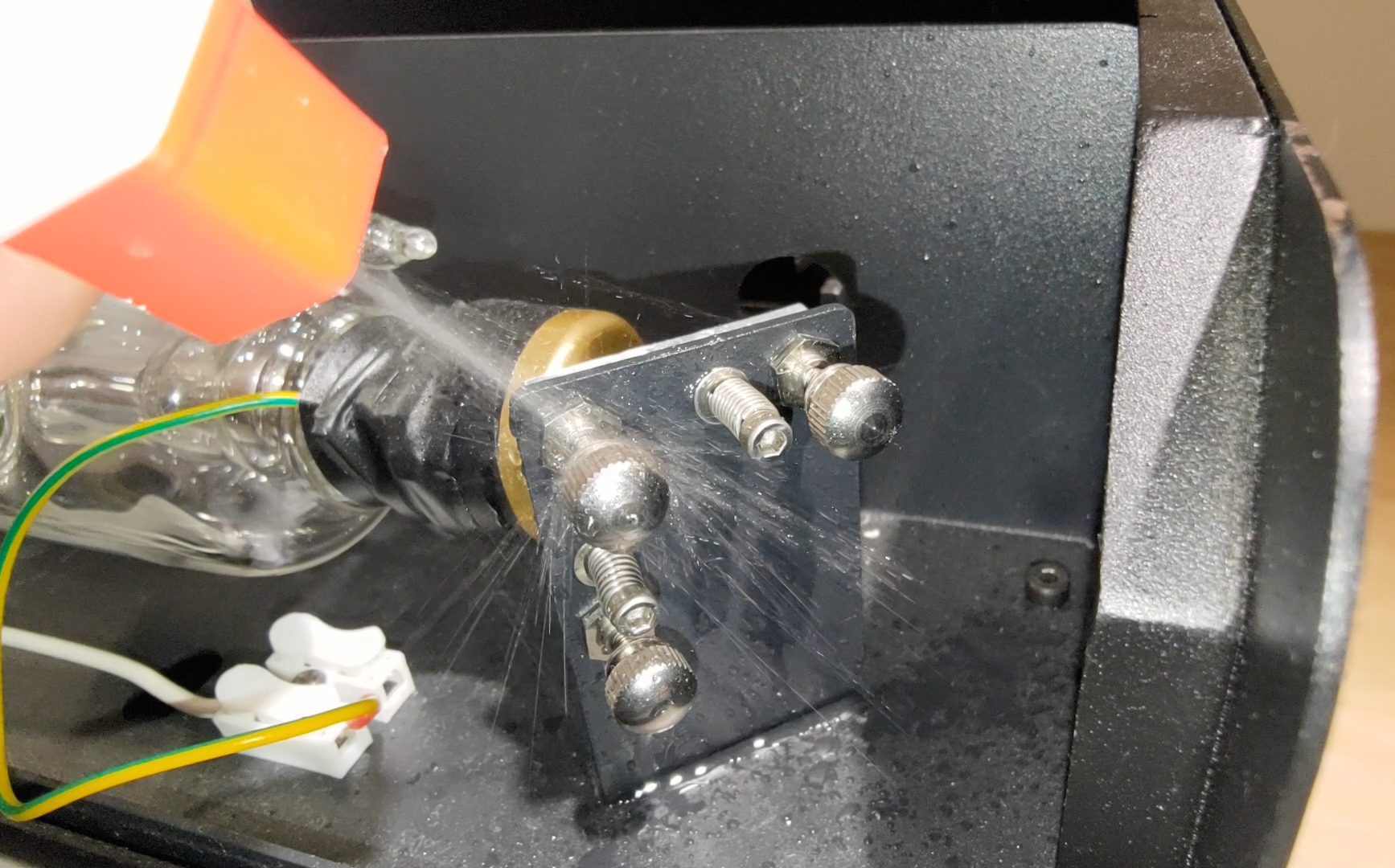

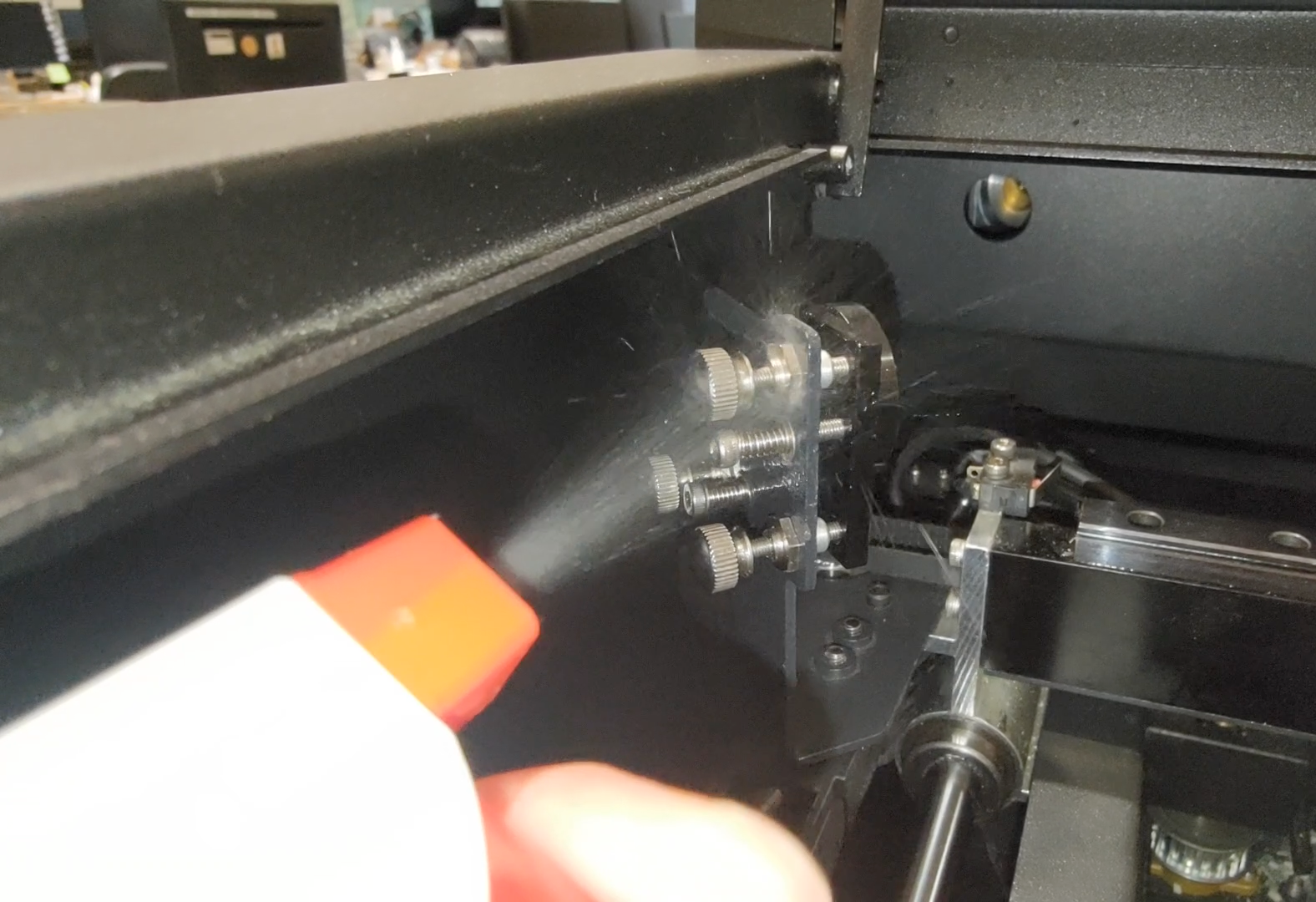

- 먼저 너트에 알코올을 뿌려 젤이나 접착제를 녹인 다음 몇 초 동안 기다립니다.

- 그 다음 플라이어로 나사를 잡고 양구 렌치로 너트를 풉니다. 시계 반대 방향으로 돌리기.

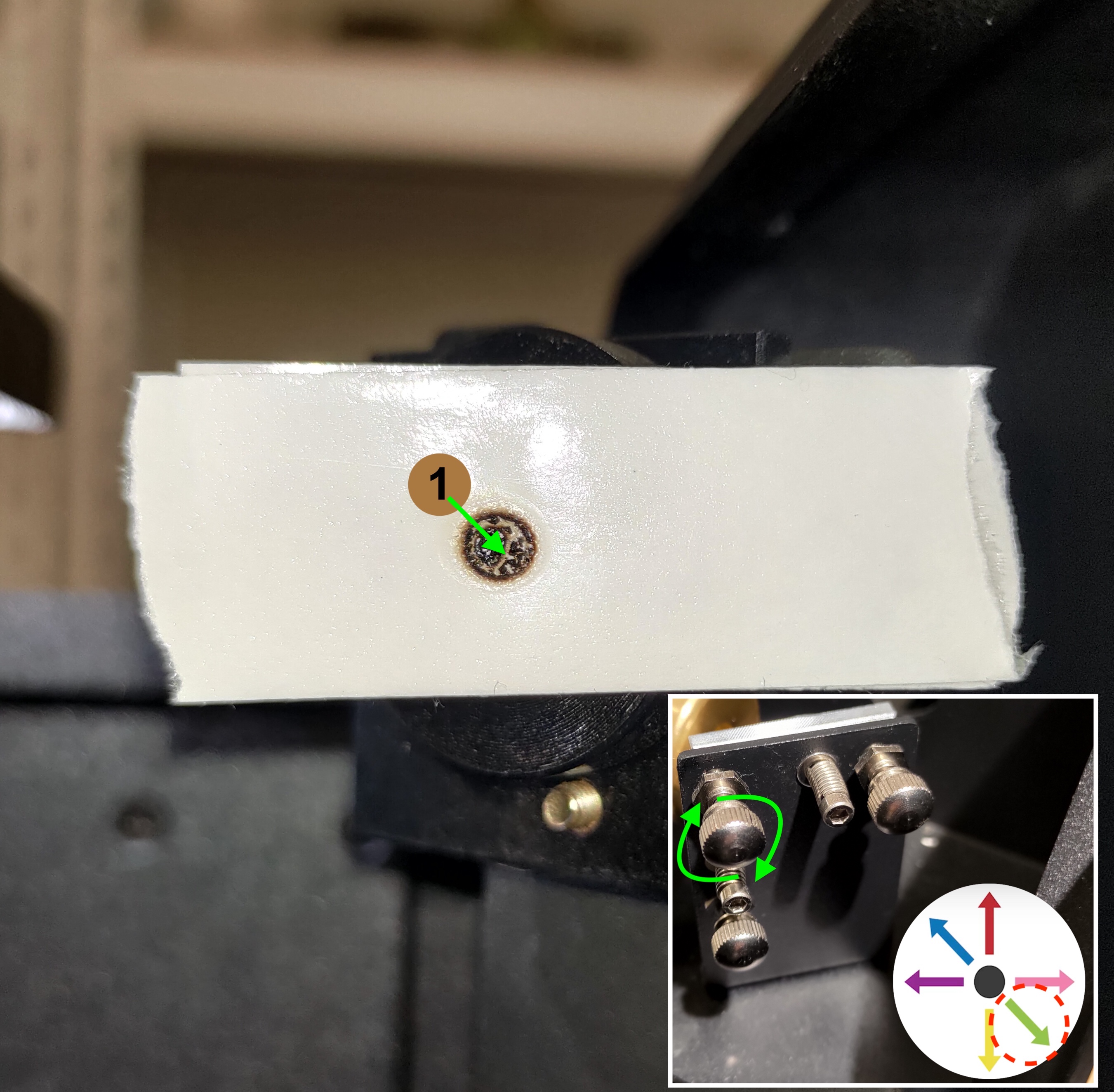

#1에 대해:
두 번째 점이 첫 번째 점과 겹치려면 오른쪽 아래로 내려가야 합니다.
왼쪽 상단 나사를 시계 방향으로 돌려야 합니다. 아래 사진을 참조하십시오.

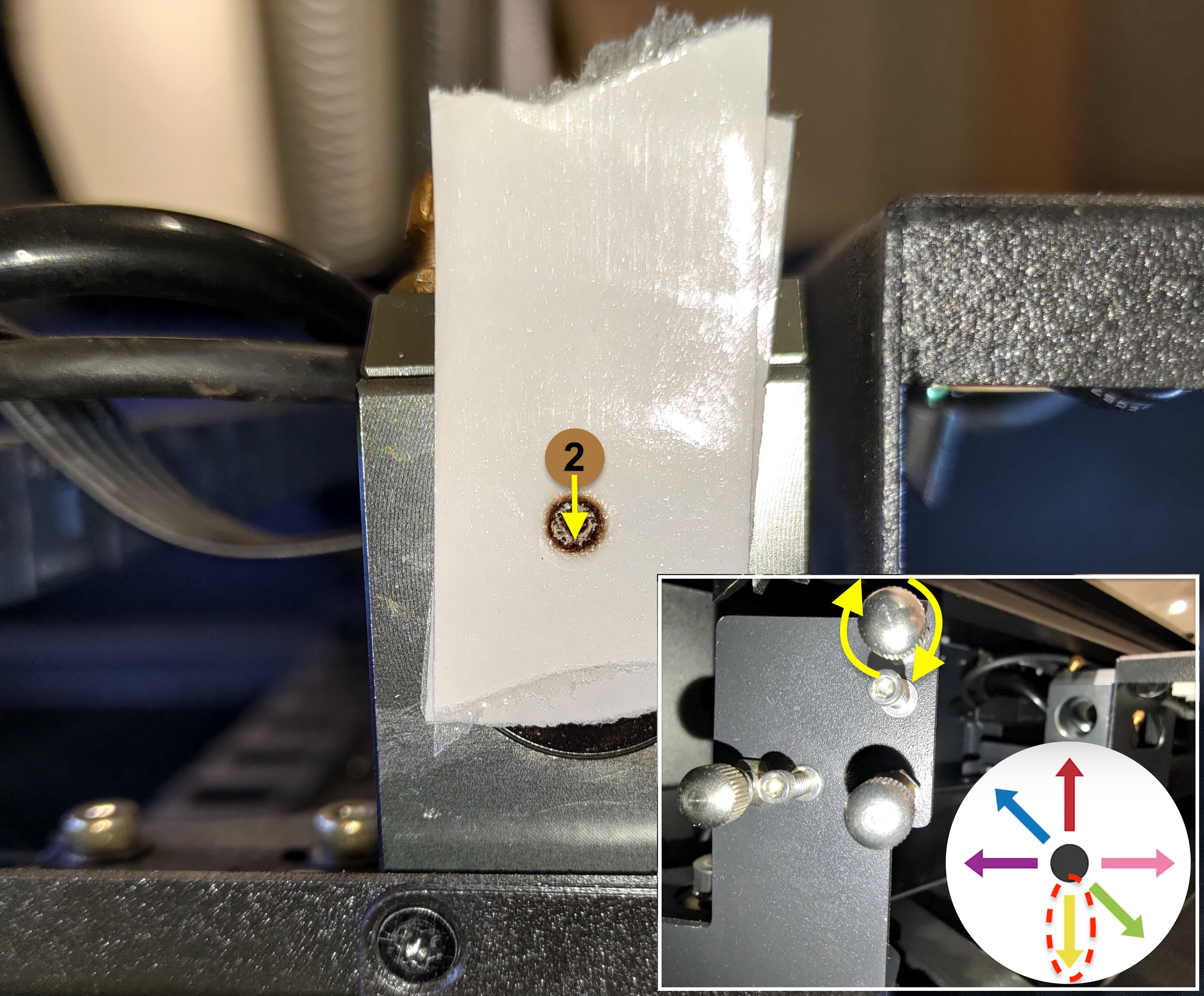

#2에 대해:

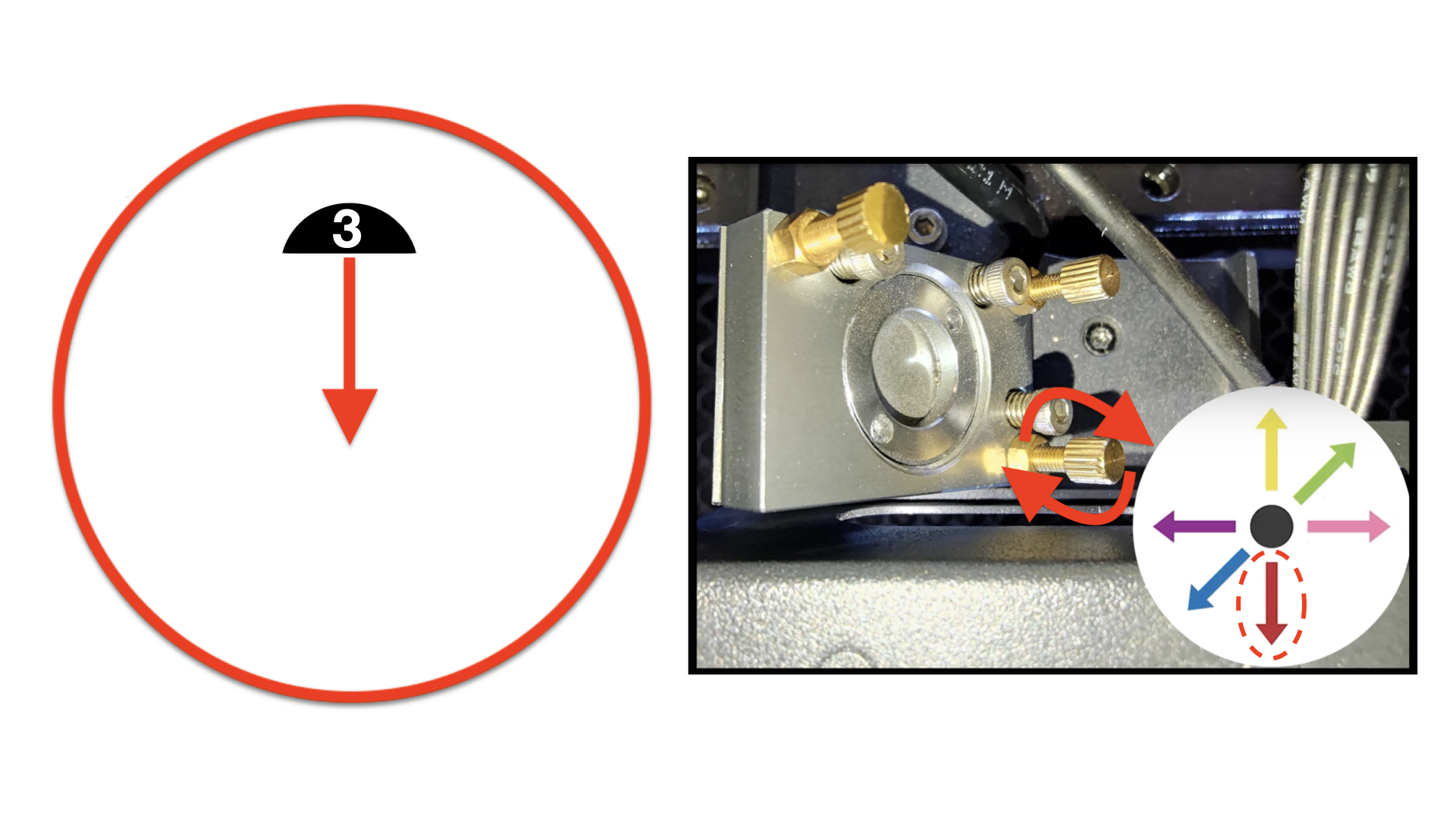

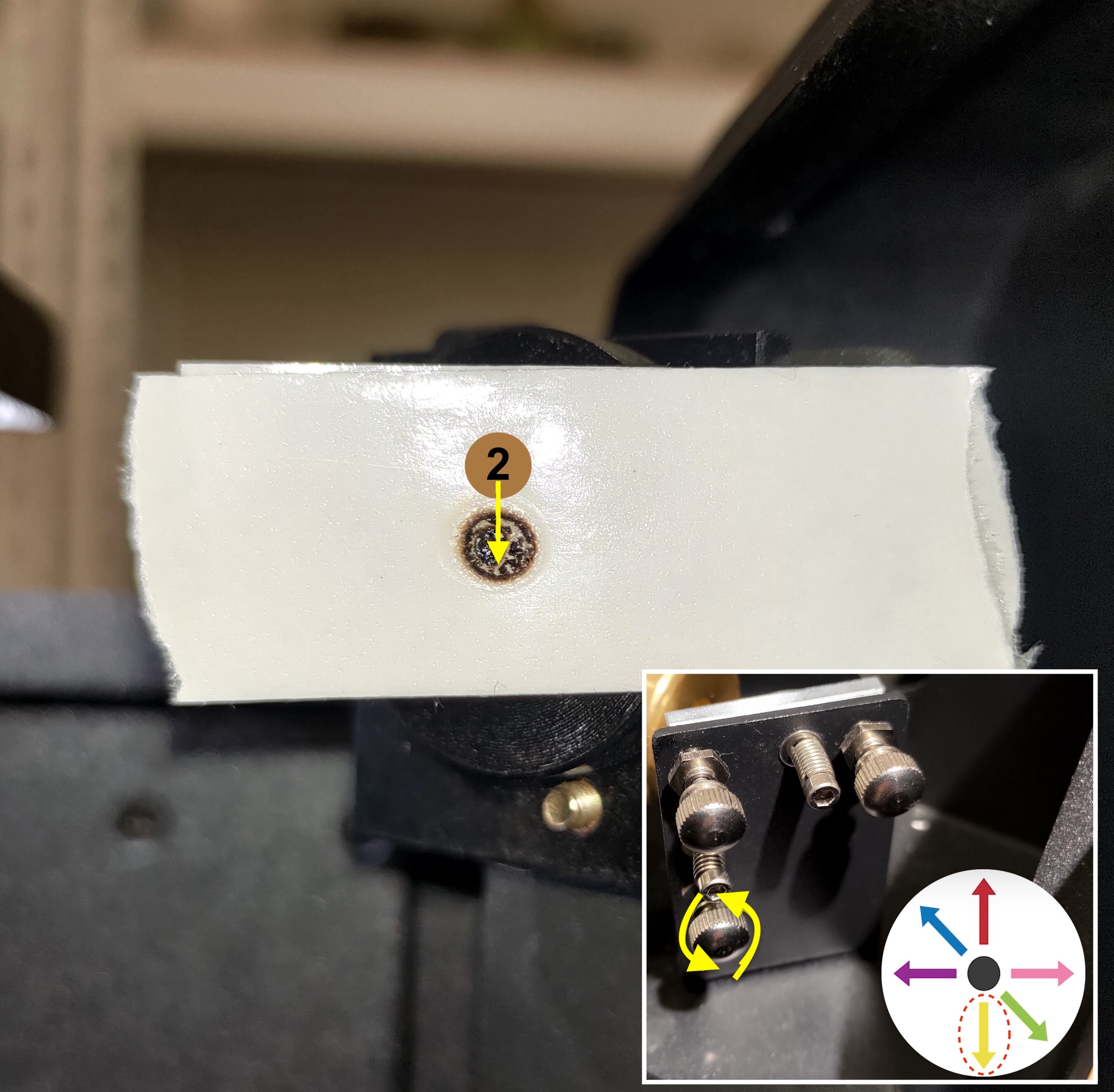

두 번째 점이 첫 번째 점과 겹치려면 바로 아래로 내려가야 합니다.
왼쪽 하단 나사를 시계 반대 방향으로 돌려야 합니다. 아래 사진을 참조하십시오.

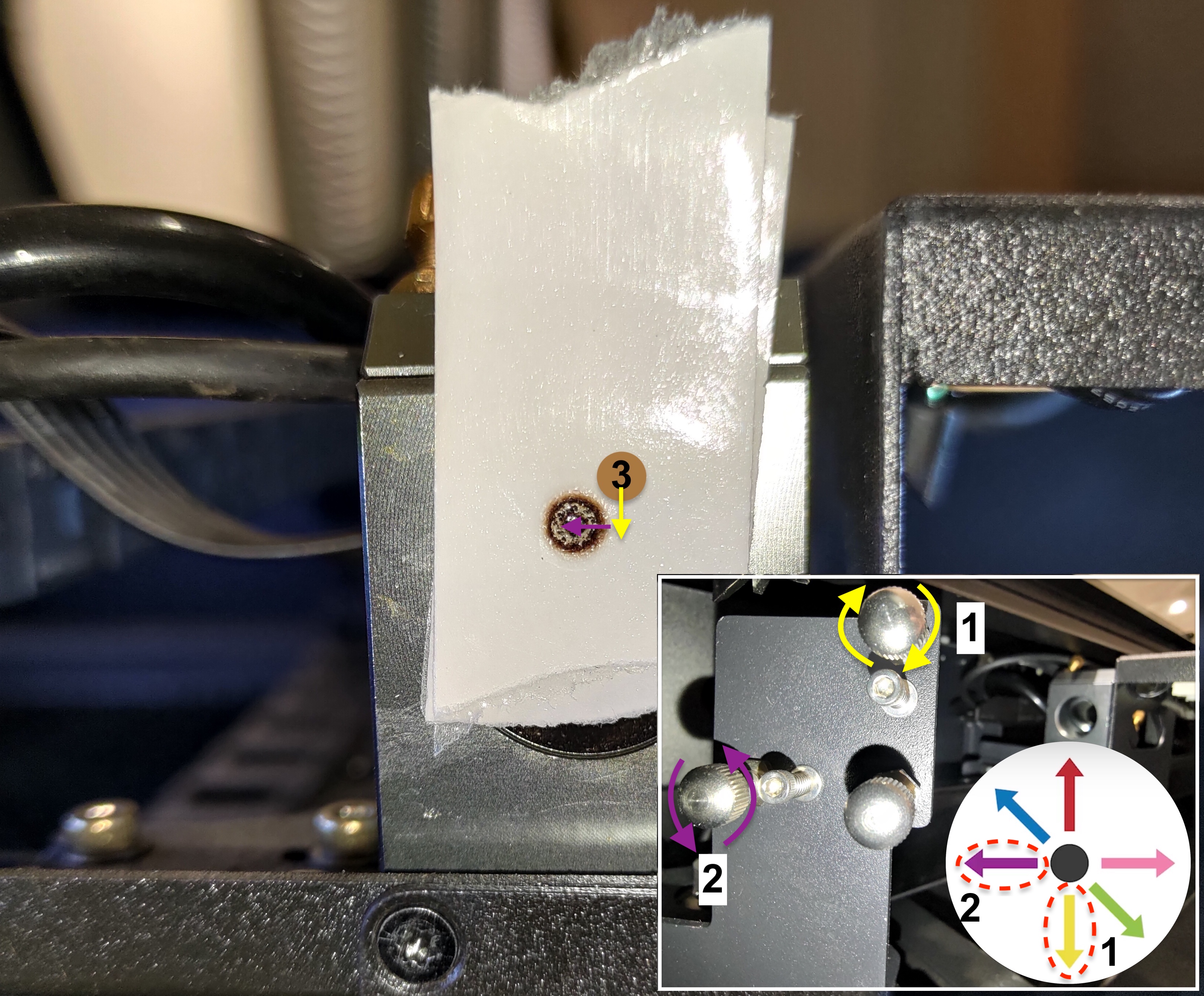

#3에 대해:

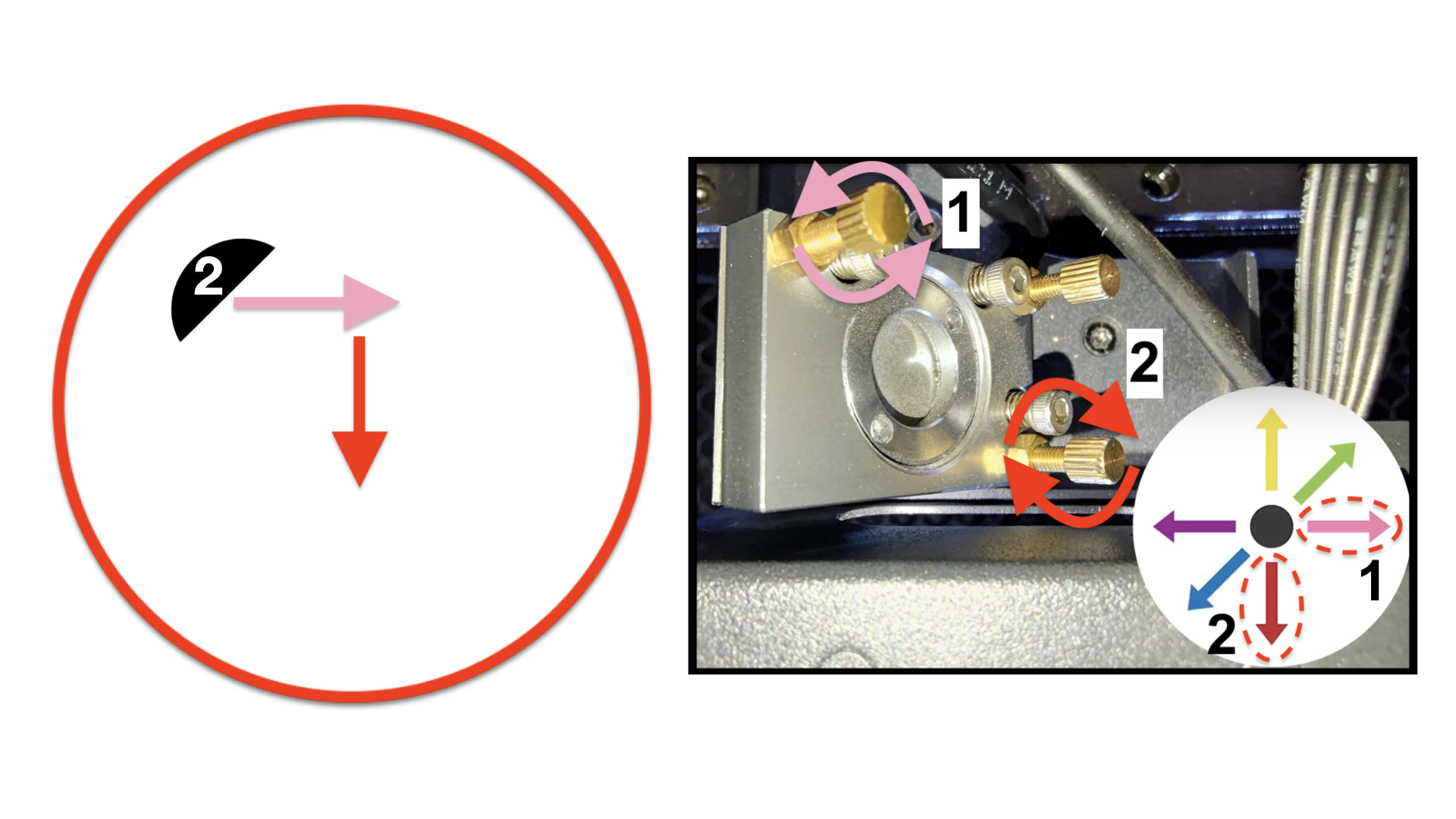

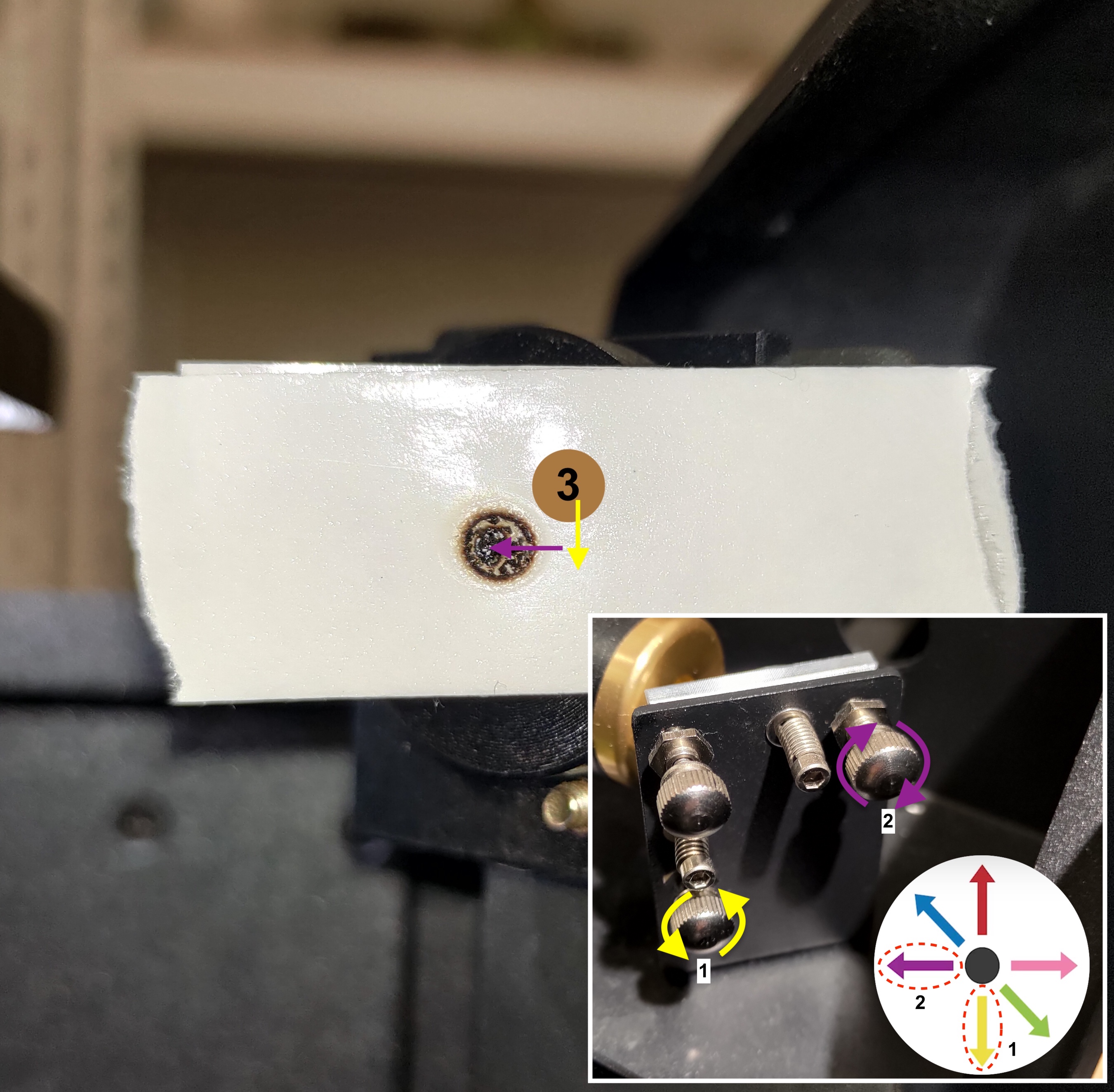

두 번째 점이 첫 번째 점과 겹치려면 먼저 아래로 내려간 다음 왼쪽으로 이동해야 합니다.
점을 아래로 내리려면 왼쪽 하단 나사를 시계 반대 방향으로 돌려야 합니다..
점을 왼쪽으로 이동하려면 오른쪽 상단 나사를 시계 방향으로 돌려야 합니다.
아래 사진을 참조하십시오.

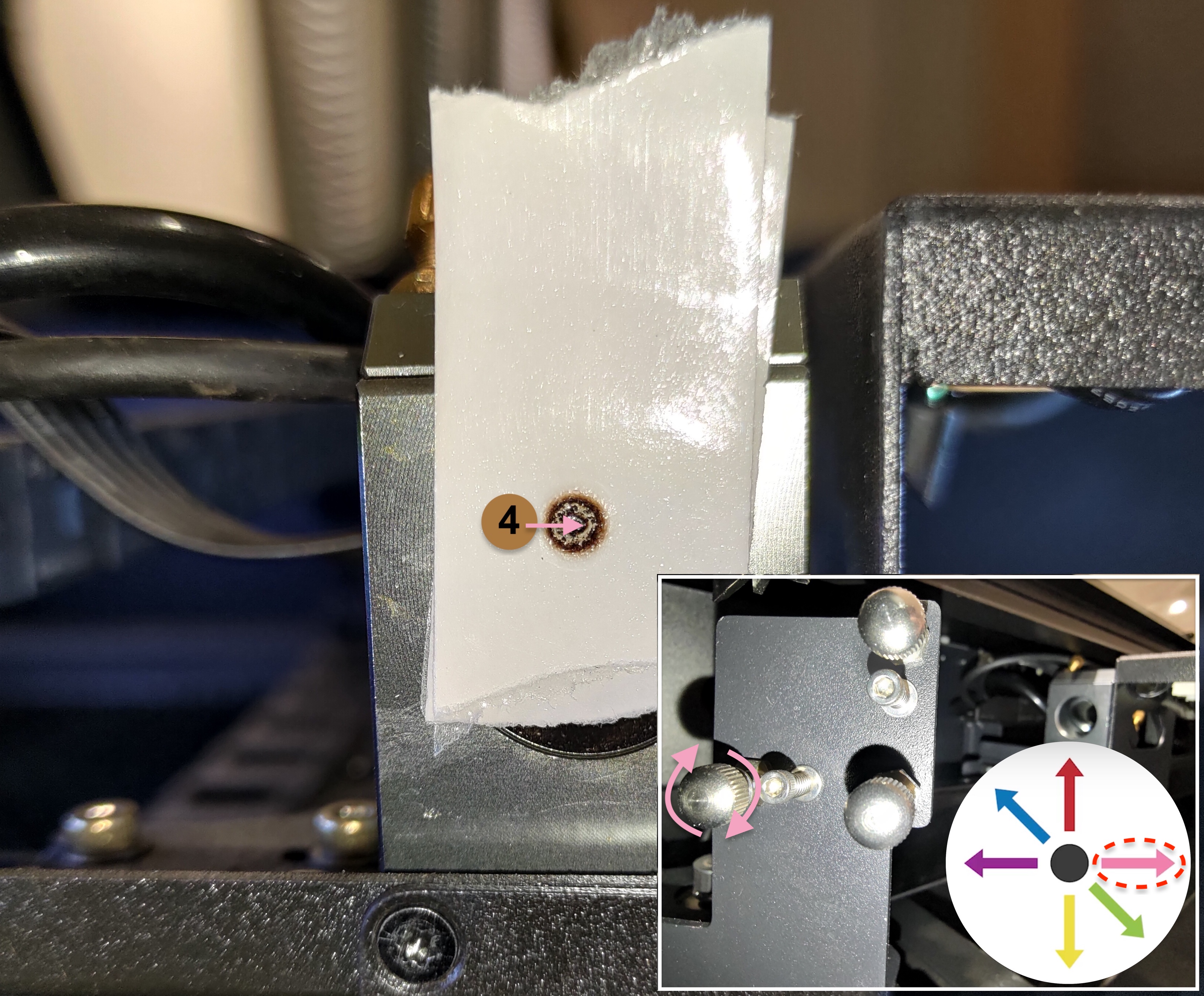

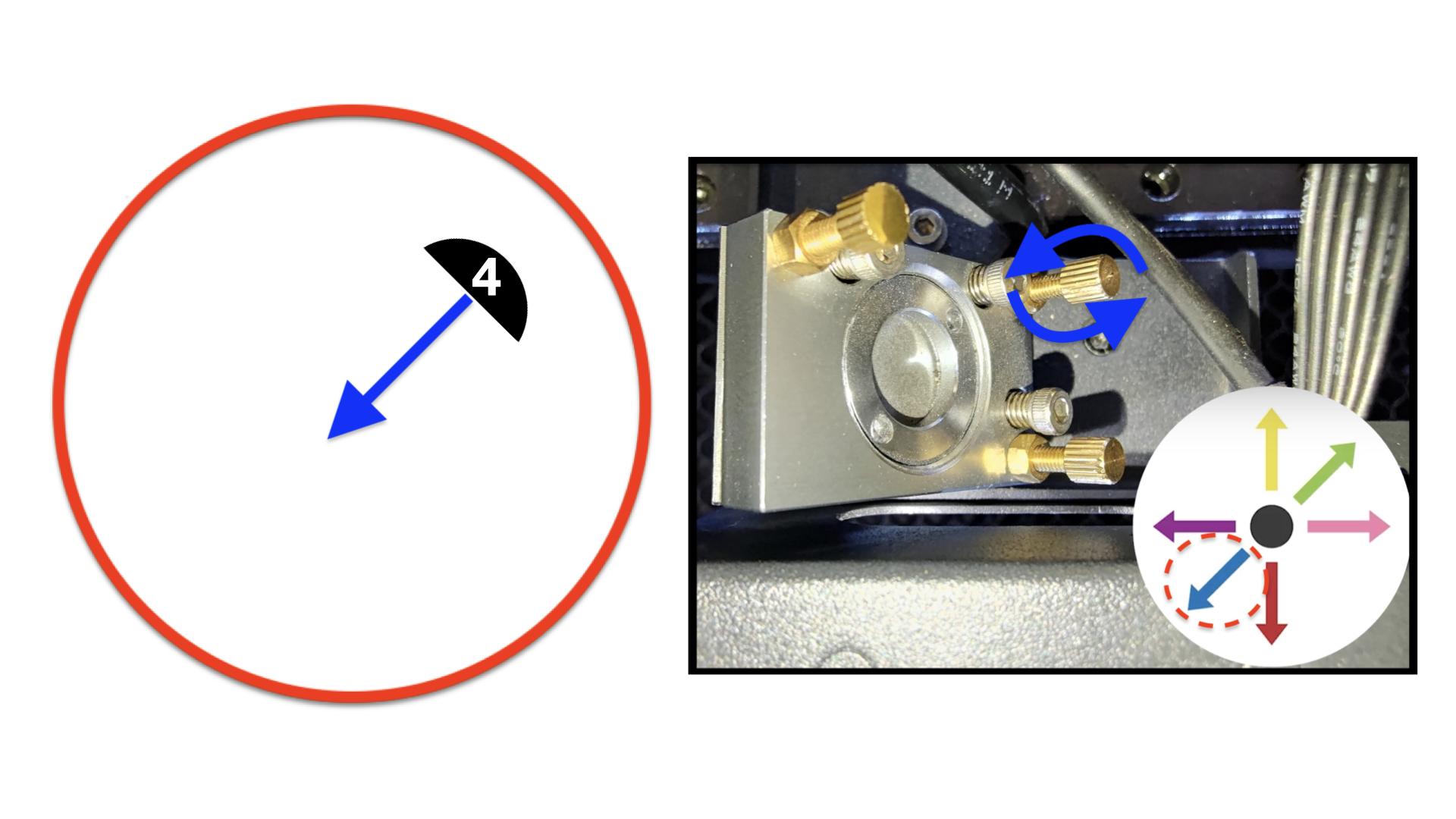

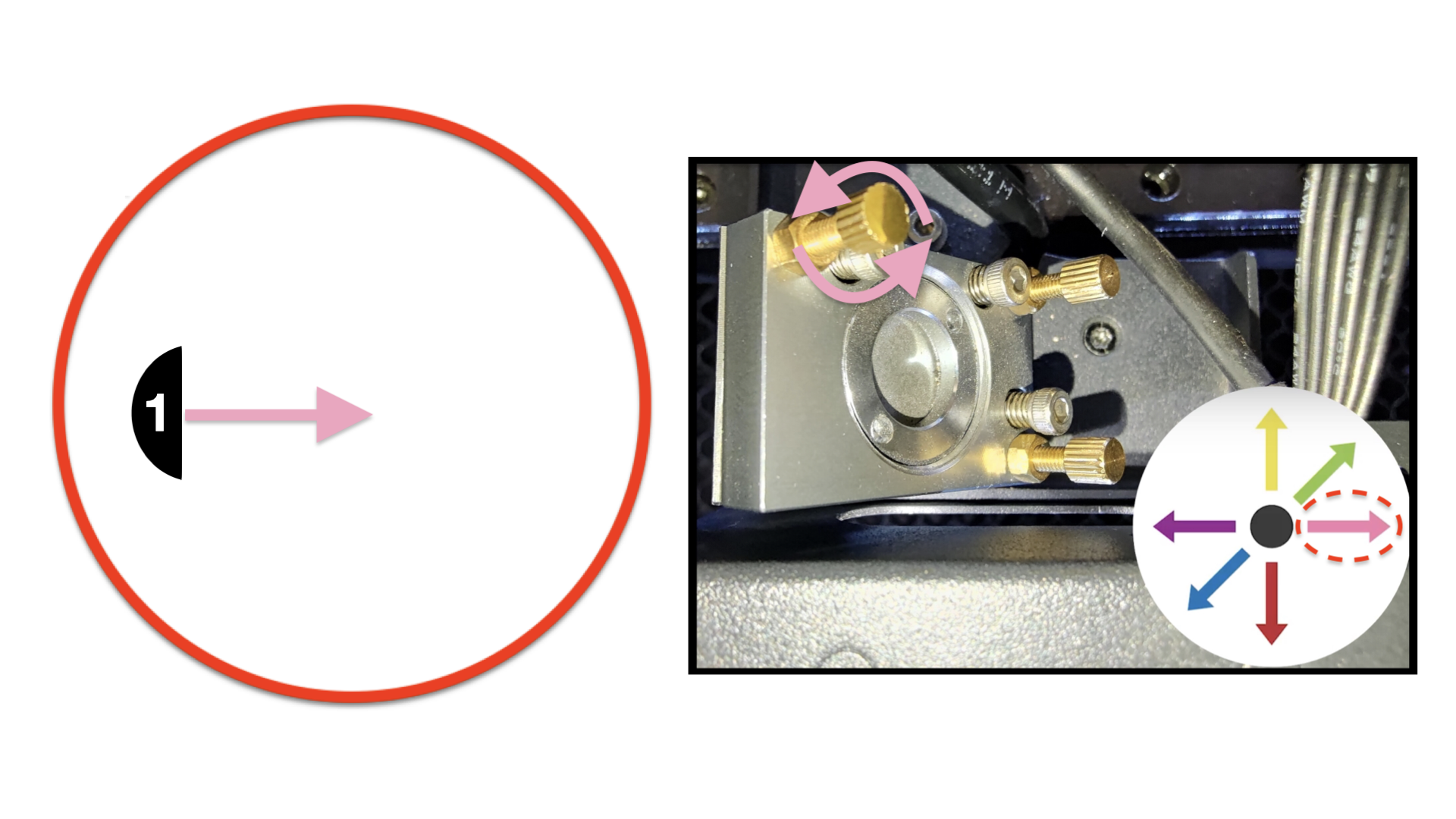

#4에 대해:

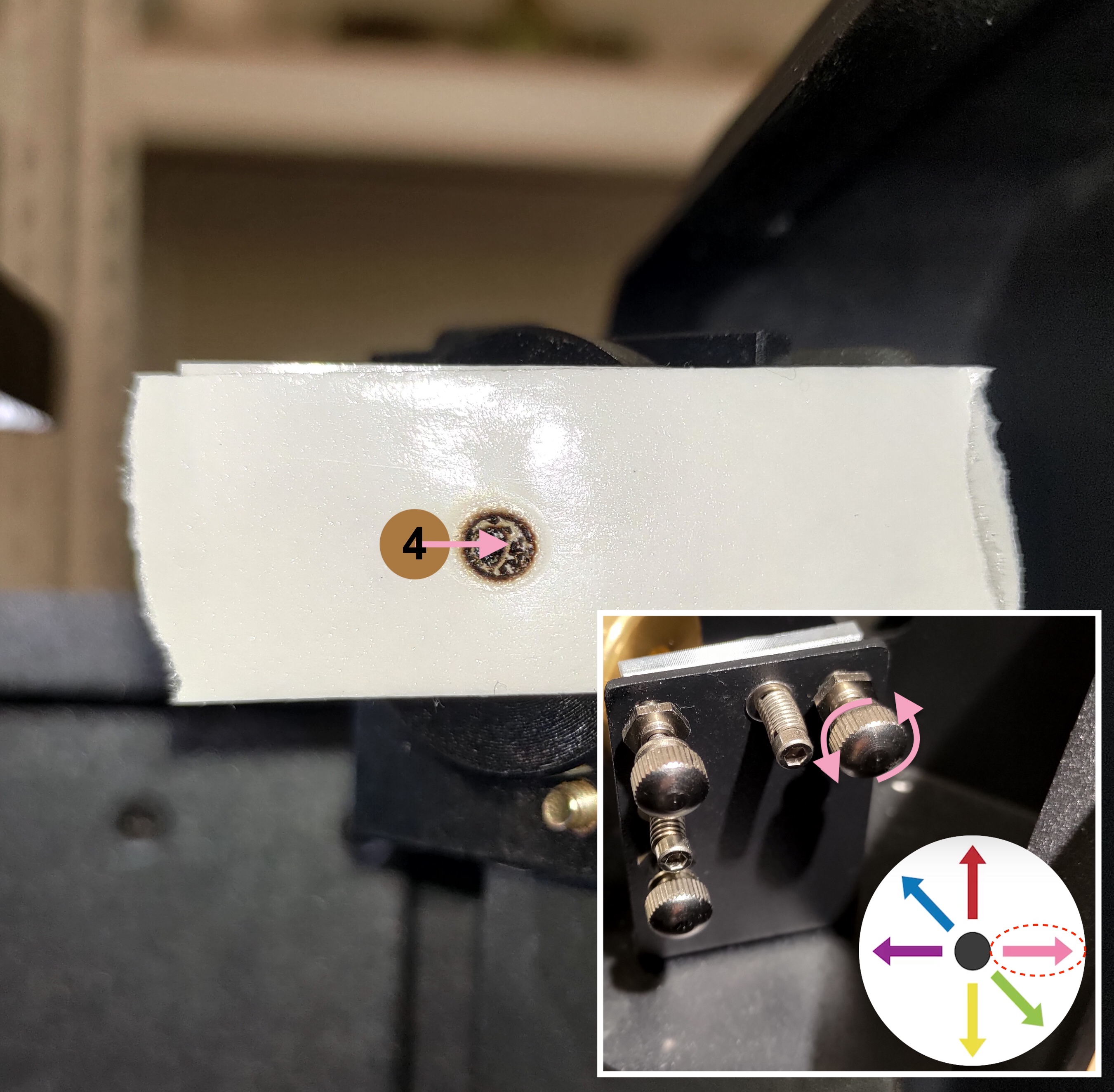

두 번째 점이 첫 번째 점과 겹치려면 오른쪽으로 이동해야 합니다.
오른쪽 상단 나사를 시계 반대 방향으로 돌려야 합니다. 아래 사진을 참조하십시오.

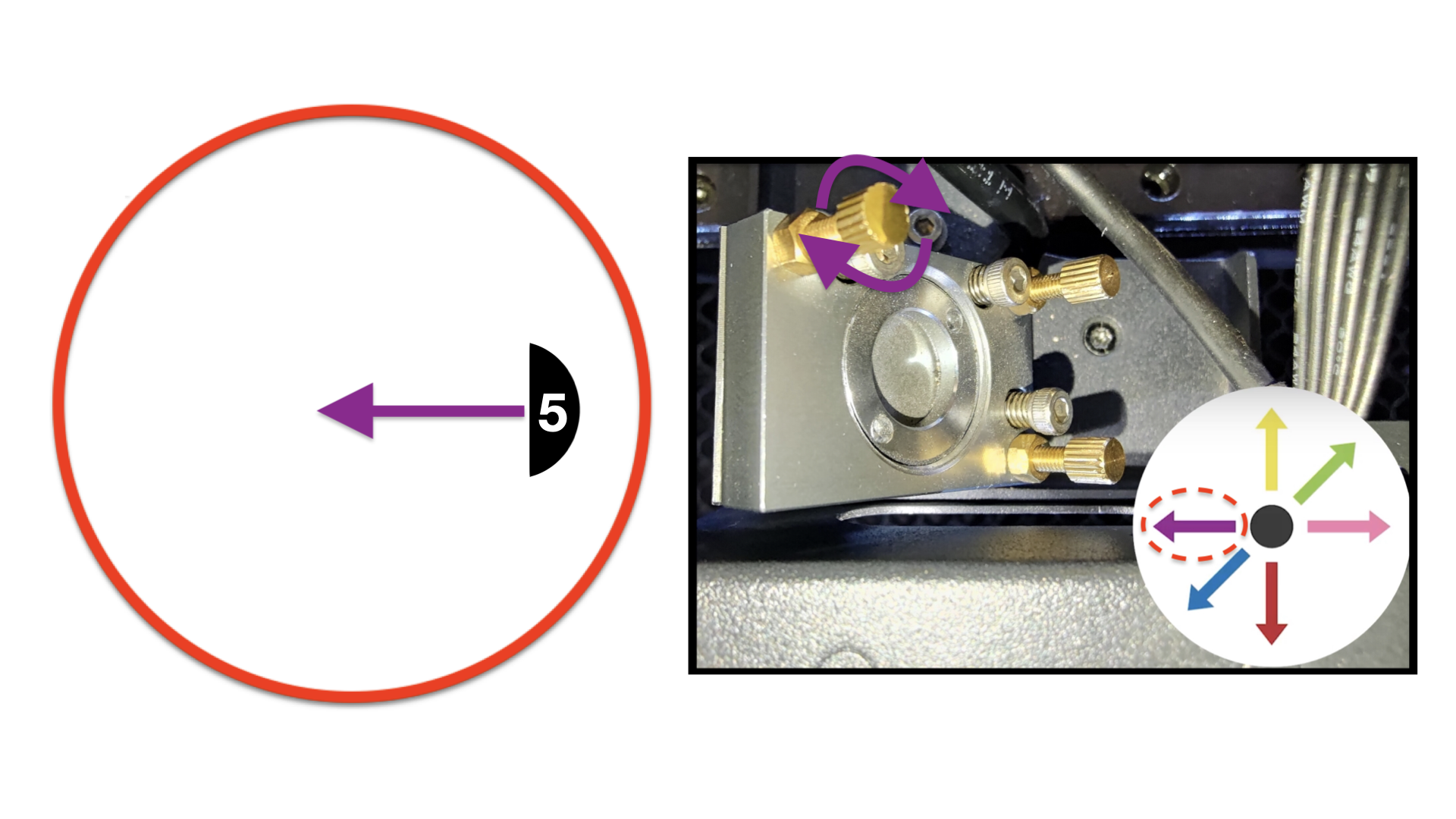

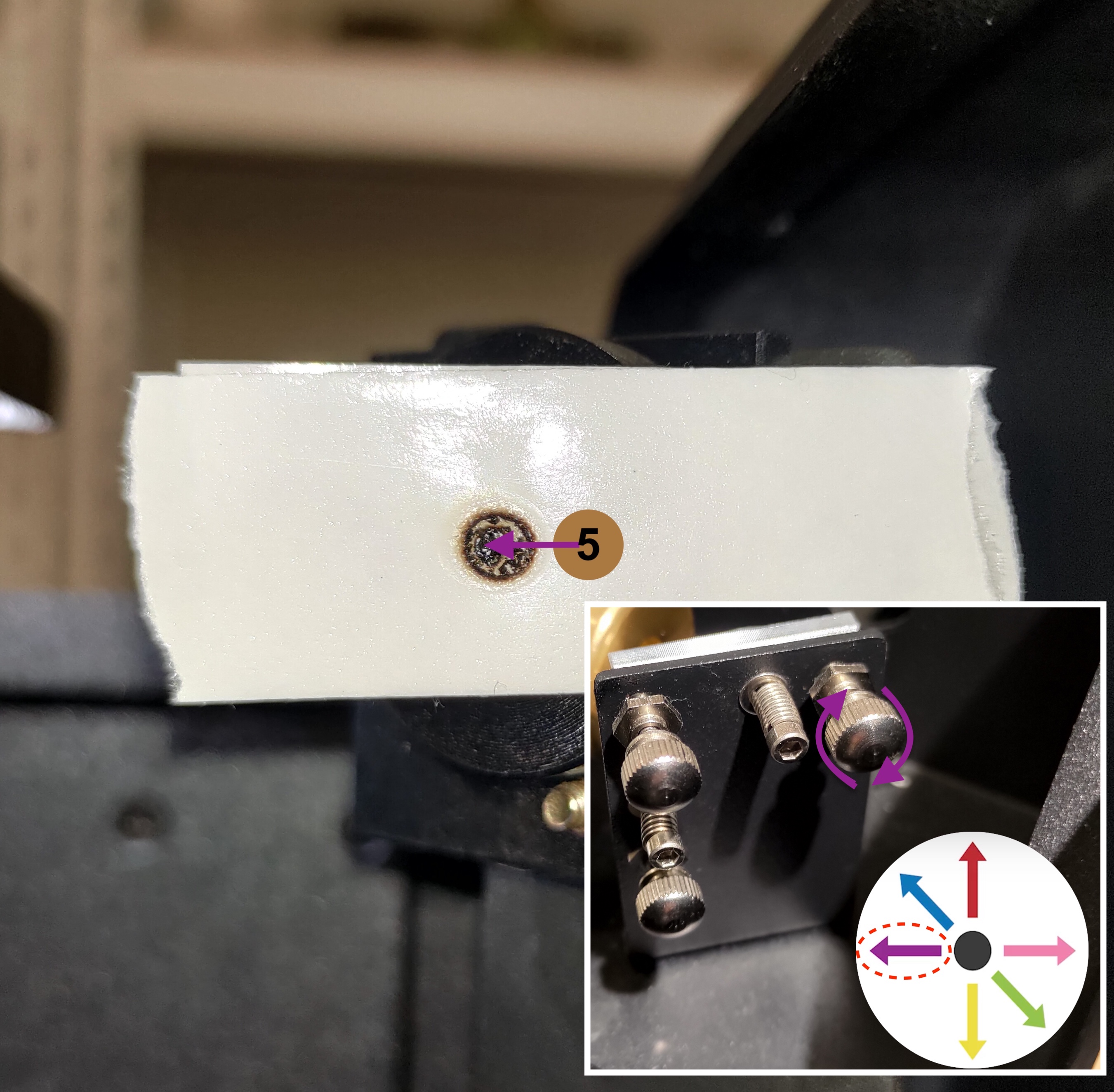

#5에 대해:
두 번째 점이 첫 번째 점과 겹치려면 왼쪽으로 이동해야 합니다.
오른쪽 상단 나사를 시계 방향으로 돌려야 합니다. 아래 사진을 참조하십시오.

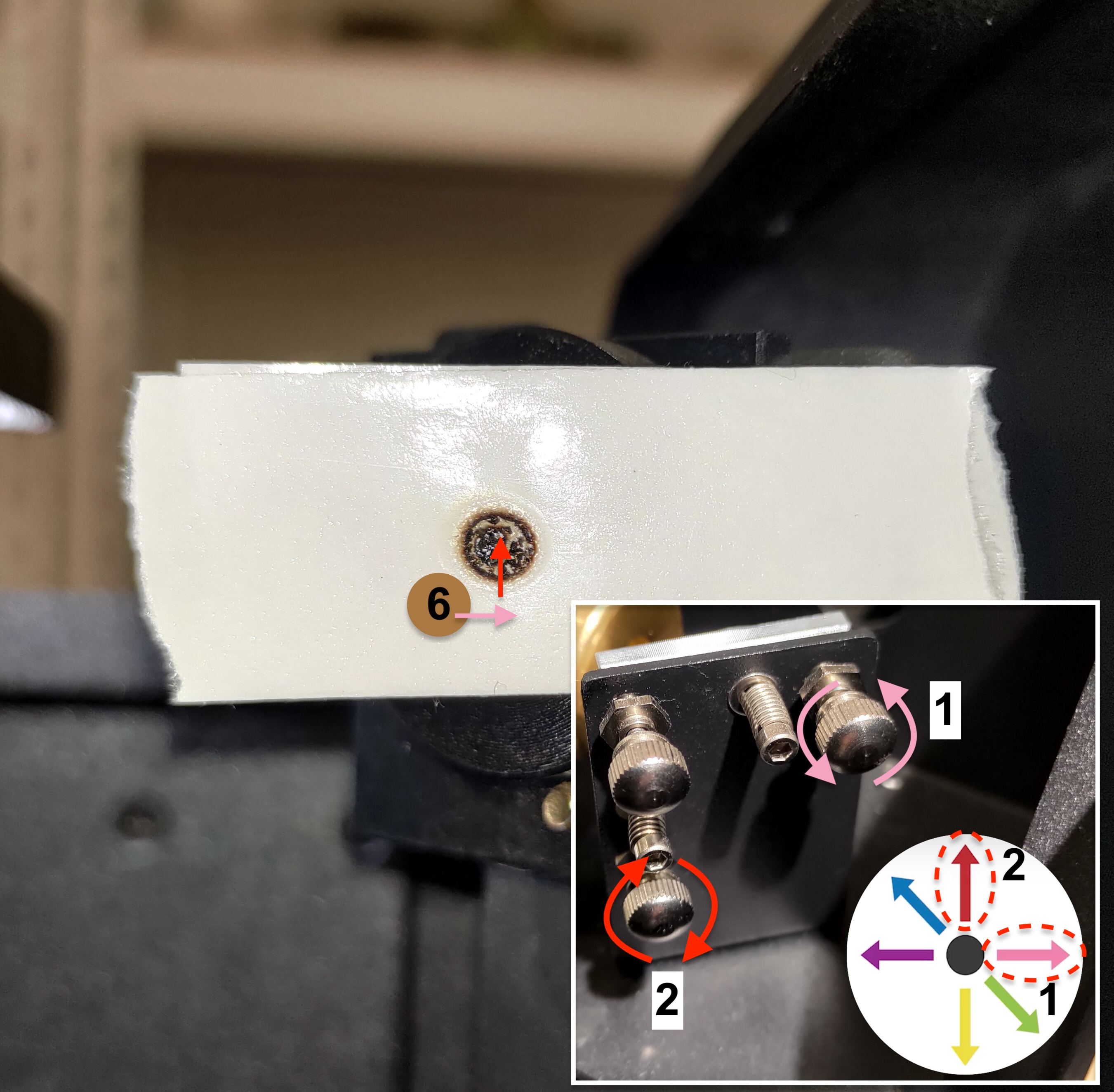

#6에 대해:
두 번째 점이 첫 번째 점과 겹치려면 먼저 오른쪽으로 이동한 다음 위로 올라가야 합니다.
점을 오른쪽으로 이동하려면 오른쪽 상단 나사를 시계 반대 방향으로 돌려야 합니다.
점을 위로 올리려면 왼쪽 하단 나사를 시계 방향으로 돌려야 합니다..
아래 사진을 참조하십시오.

#7에 대해:
두 번째 점이 첫 번째 점과 겹치려면 똑바로 위로 가야 합니다.

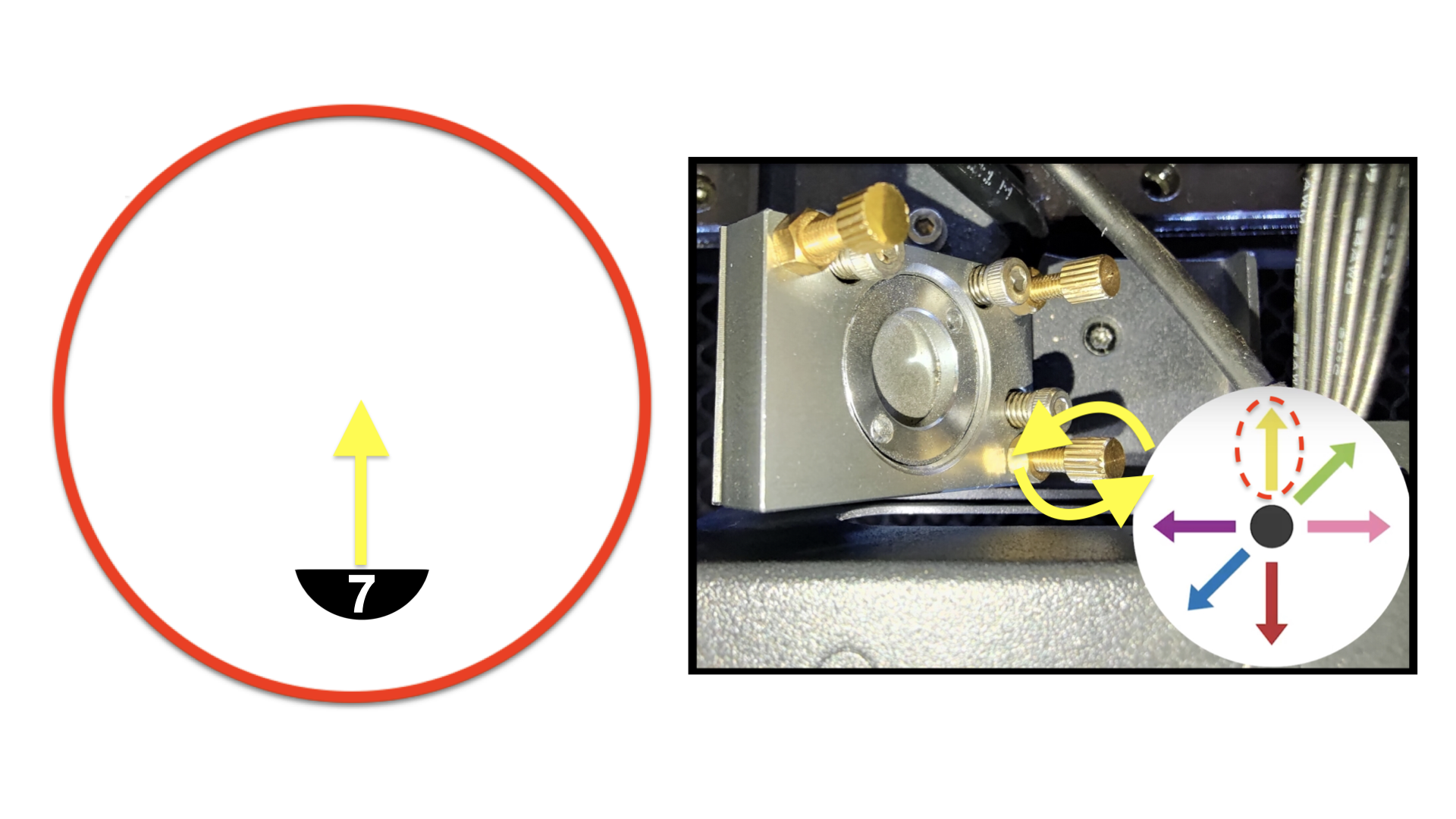

왼쪽 아래 나사를 시계 방향으로 돌려야 합니다.. 아래 사진을 참조하십시오.

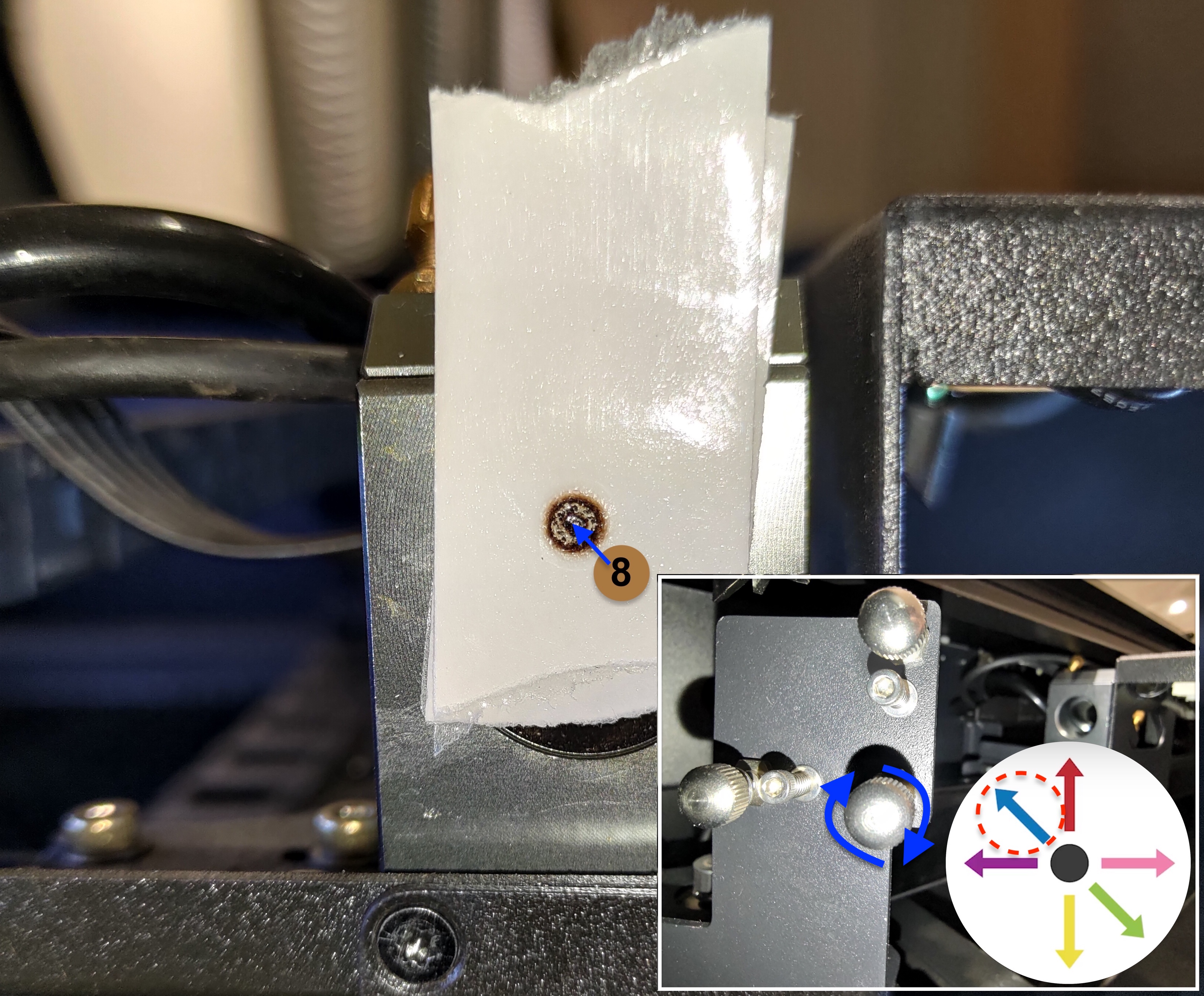

#8의 경우:

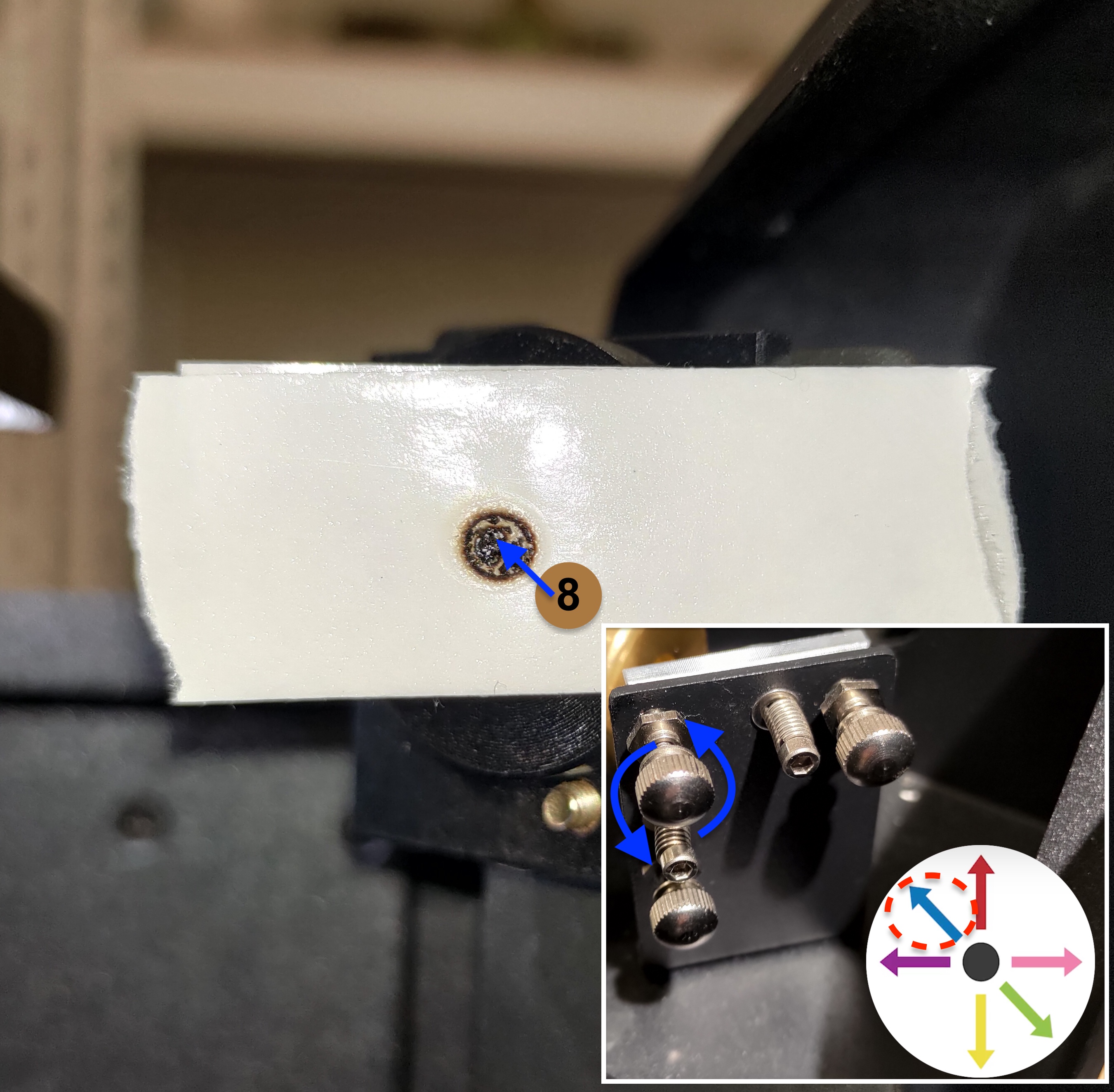

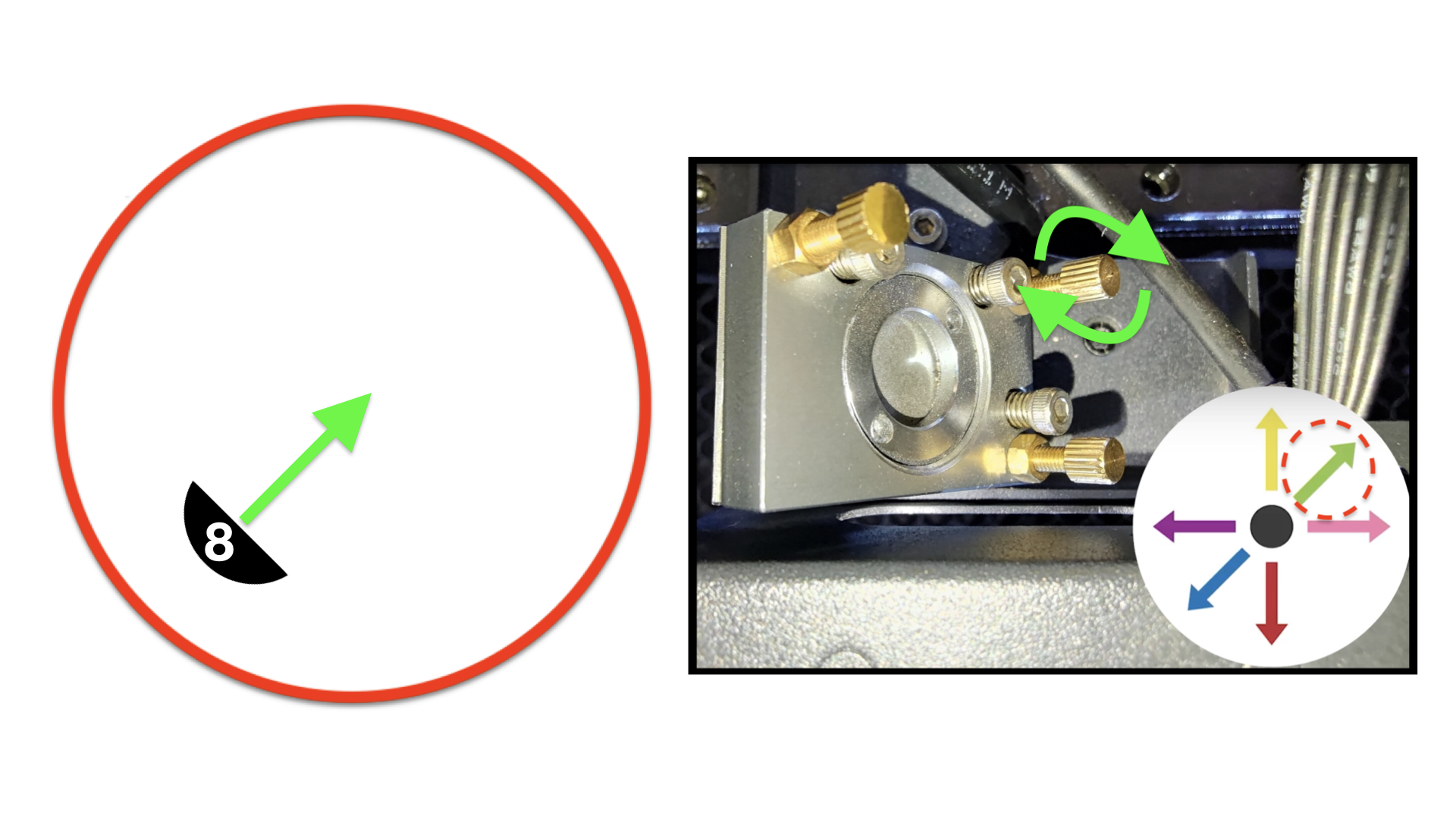

두 번째 점이 첫 번째 점과 겹치려면 왼쪽 위로 가야 합니다.
왼쪽 위 나사를 시계 반대 방향으로 돌려야 합니다.. 아래 사진을 참조하십시오.

7-4-2단계 - 조정 후 너트 고정
나사를 조정한 후 너트를 시계 방향으로 돌려 조이십시오. 시계 방향.

7-5단계 - 2번 반사경 테이프 수거

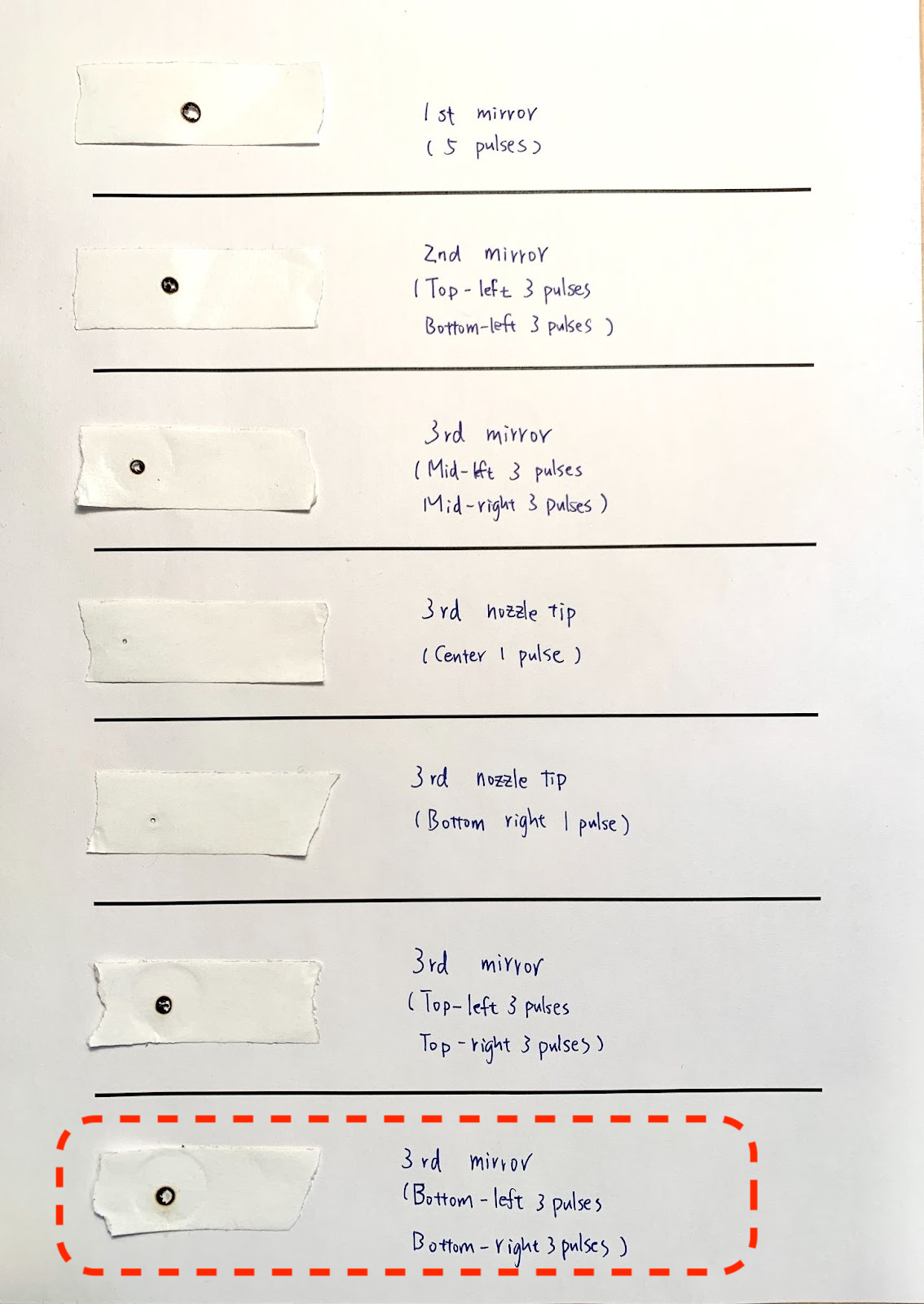

종이에 2번 미러 테이프를 붙이십시오. 아래 사진과 같이 위치와 펄스 수를 기록하십시오.

8단계 - 2번 반사경에서 3번 반사경으로의 경로 확인
이 단계는 2번 미러에서 3번 미러까지의 경로가 정렬되어 있는지 확인하는 것입니다.
단계 개요:

8-1단계 - 좌측 중앙 위치에 첫 번째 점 생성

3번 미러에 두 겹의 테이프를 붙이고 헤드를 중간 왼쪽 위치로 이동합니다.
세 번의 펄스를 만드십시오. 세 번의 펄스 첫 번째 점을 만드세요.


8-2단계 - 우측 중앙 위치에 두 번째 점 생성

3번 미러에 동일한 테이프를 붙인 상태로 헤드를 중간 오른쪽 위치로 이동합니다.
세 번의 펄스를 만들어 두 번째 점을 만드십시오.

8-3 단계 - 첫 번째 점과 두 번째 점이 겹치는지 확인하세요

아래의 좋은 예시 사진처럼 점들이 완벽하게 겹친다면, 경로가 제대로 정렬되었다는 것을 나타냅니다. 다음으로 넘어갈 수 있습니다 8-5 단계.

만약 점들이 겹치지 않는다면, 2번 거울에서 3번 거울로 가는 광학 경로가 잘못 정렬되었음을 나타내며, 2번 거울을 조정해야 합니다.

좋은 예:

나쁜 예:

8-4단계 - 2번 거울에서 3번 거울로의 광학 경로 정렬
이 단계에서는 2번 거울에서 3번 거울로 가는 경로를 어떻게 정렬하는지 알려드립니다 2번 미러의 나사를 조정합니다.

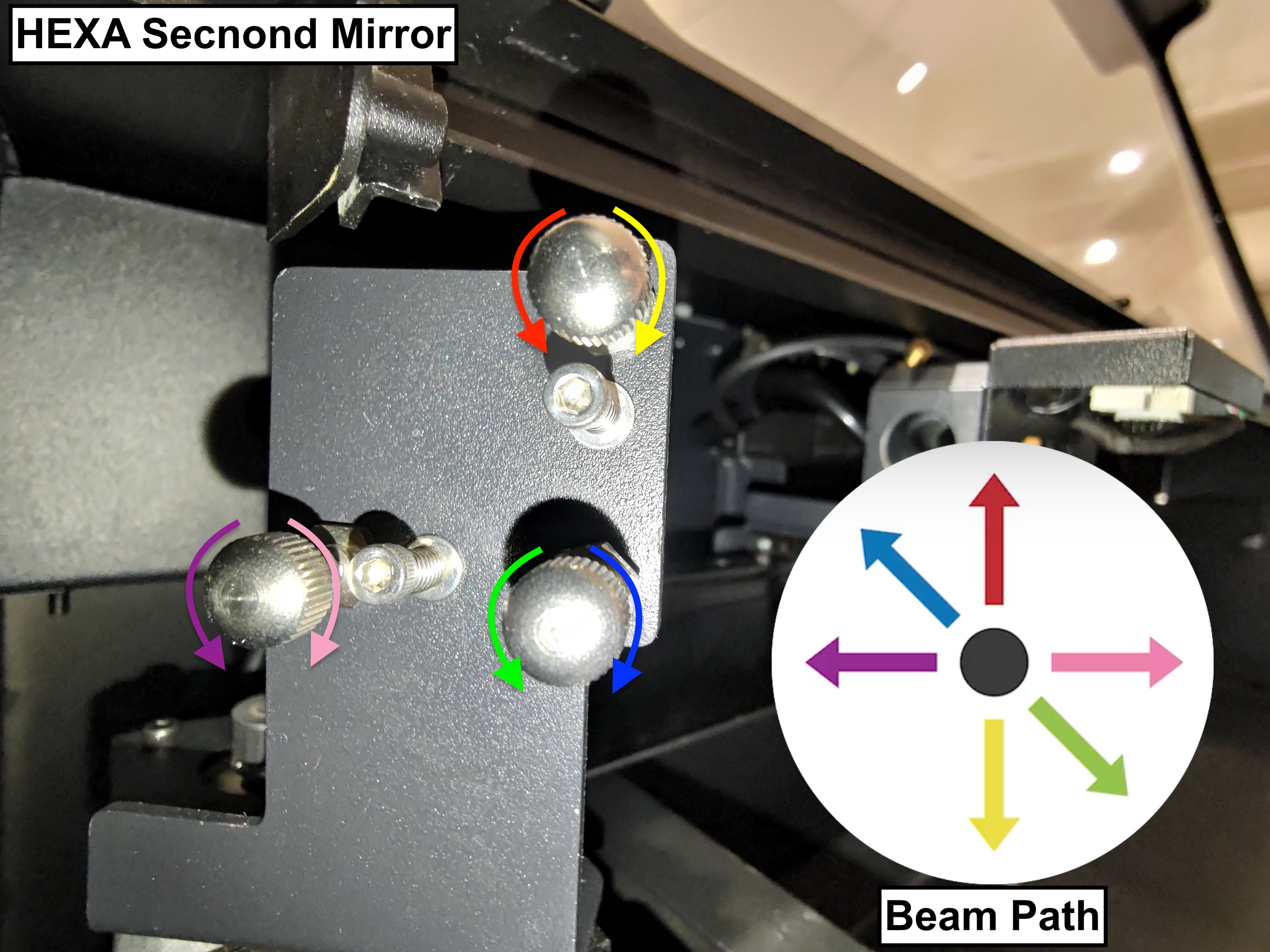

2번 미러에는 3개의 나사가 있으며, 시계 방향 또는 시계 반대 방향으로 회전시키면 빔 경로의 의미가 변경됩니다. 두 번째 점의 위치가 변경됩니다.

나사를 조정할 때마다 경로가 변경될 수 있습니다. 정확성을 보장하기 위해 이전 점이 있는 오래된 테이프를 제거하고 새로운 2중 테이프를 사용하여 새 점이 겹치는지 확인하는 것이 좋습니다.

8-4-1단계 - 조정할 나사 지정
두 번째 점의 위치를 확인하고 나사와 회전 방향을 조준하세요. 회전 방향을 확인하세요.

아래 사진을 보고 두 번째 점의 위치와 유사한 번호를 찾으세요:

나사를 조정하기 전에 먼저 너트를 올바르게 풀어내는 방법을 배우십시오:
- 먼저 너트에 알코올을 뿌려 젤이나 접착제를 녹인 다음 몇 초 동안 기다립니다.

- 다음으로, 플라이어를 사용하여 나사를 잡은 다음 풀어줍니다 더블 헤드 렌치로 너트를 시계 반대 방향으로 돌리기.

tool_demo_2nd_미러에서 제거하고.jpg

#1에 대해:
두 번째 점이 첫 번째 점과 겹치려면 오른쪽 아래로 내려가야 합니다.
오른쪽 아래 나사는 시계 반대 방향으로 회전해야 합니다.
아래 사진을 참조하십시오.

#2에 대해:
두 번째 점이 첫 번째 점과 겹치려면 바로 아래로 내려가야 합니다.
오른쪽 상단 나사를 시계 방향으로 돌려야 합니다. 아래 사진을 참조하십시오.

#3에 대해:
두 번째 점이 첫 번째 점과 겹치려면 먼저 아래로 내려간 다음 왼쪽으로 이동해야 합니다.
오른쪽 위 나사는 시계 방향으로 회전하여 점을 아래로 내려야 합니다.
왼쪽 아래 나사는 시계 반대 방향으로 회전하여 점을 왼쪽으로 이동시켜야 합니다.
아래 사진을 참조하십시오.

#4에 대해:
두 번째 점이 첫 번째 점과 겹치려면 오른쪽으로 이동해야 합니다.
왼쪽 아래 나사를 시계 방향으로 돌려야 합니다.. 아래 사진을 참조하십시오.

#5에 대해:
두 번째 점이 첫 번째 점과 겹치려면 왼쪽으로 이동해야 합니다.
왼쪽 하단 나사를 시계 반대 방향으로 돌려야 합니다.
아래 사진을 참조하십시오.

#6에 대해:
두 번째 점이 첫 번째 점과 겹치려면 먼저 오른쪽으로 이동한 다음 위로 올라가야 합니다.
왼쪽 아래 나사는 시계 방향으로 회전하여 점을 오른쪽으로 이동시켜야 합니다.
오른쪽 위 나사는 시계 반대 방향으로 회전하여 점을 위로 올려야 합니다.
아래 사진을 참조하십시오.

#7에 대해:
두 번째 점이 첫 번째 점과 겹치려면 똑바로 위로 가야 합니다.
오른쪽 상단 나사를 시계 반대 방향으로 돌려야 합니다. 아래 사진을 참조하십시오.

#8의 경우:
두 번째 점이 첫 번째 점과 겹치려면 왼쪽 위로 가야 합니다.
오른쪽 아래 나사는 시계 방향으로 회전해야 합니다. 아래 사진을 참조하십시오.

8-4-2단계 - 조정 후 너트 고정
조정 후에는 너트를 조정한 나사를 돌려 조여주세요 시계 방향.

tool_demo_2nd_미러에서 제거하고__1_.jpg

8-5 단계 - 3번째 미러 입구의 점 위치 확인
2번째 미러에서 3번째 미러로의 경로가 정렬되어 있다면, OPA 도구를 사용하여 점이 3번째 미러 입구의 중심에 있는지 확인하세요.

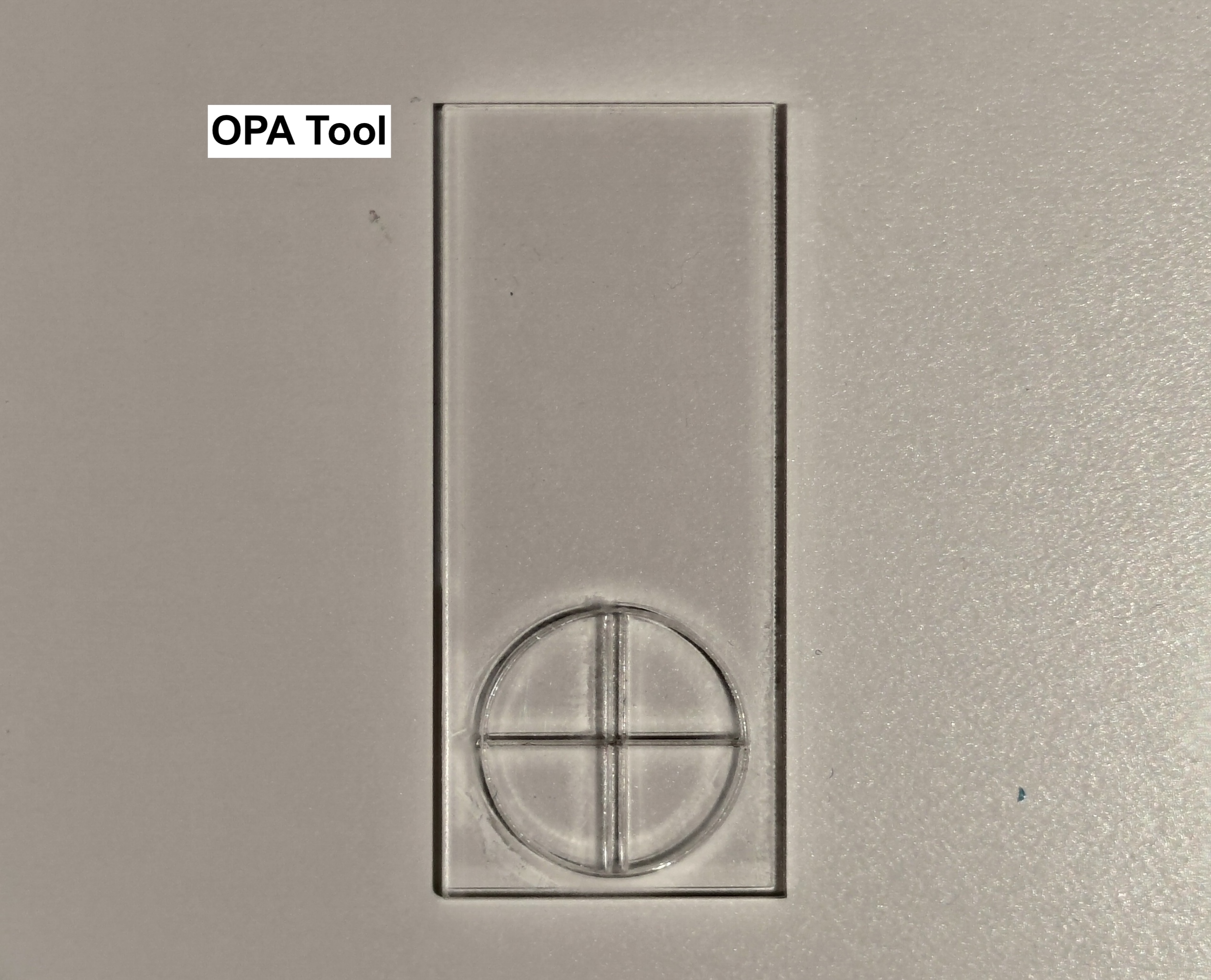

다음 링크 를 사용하여 파일을 다운로드하고 3mm 투명 아크릴로 조각 및 절단하세요.

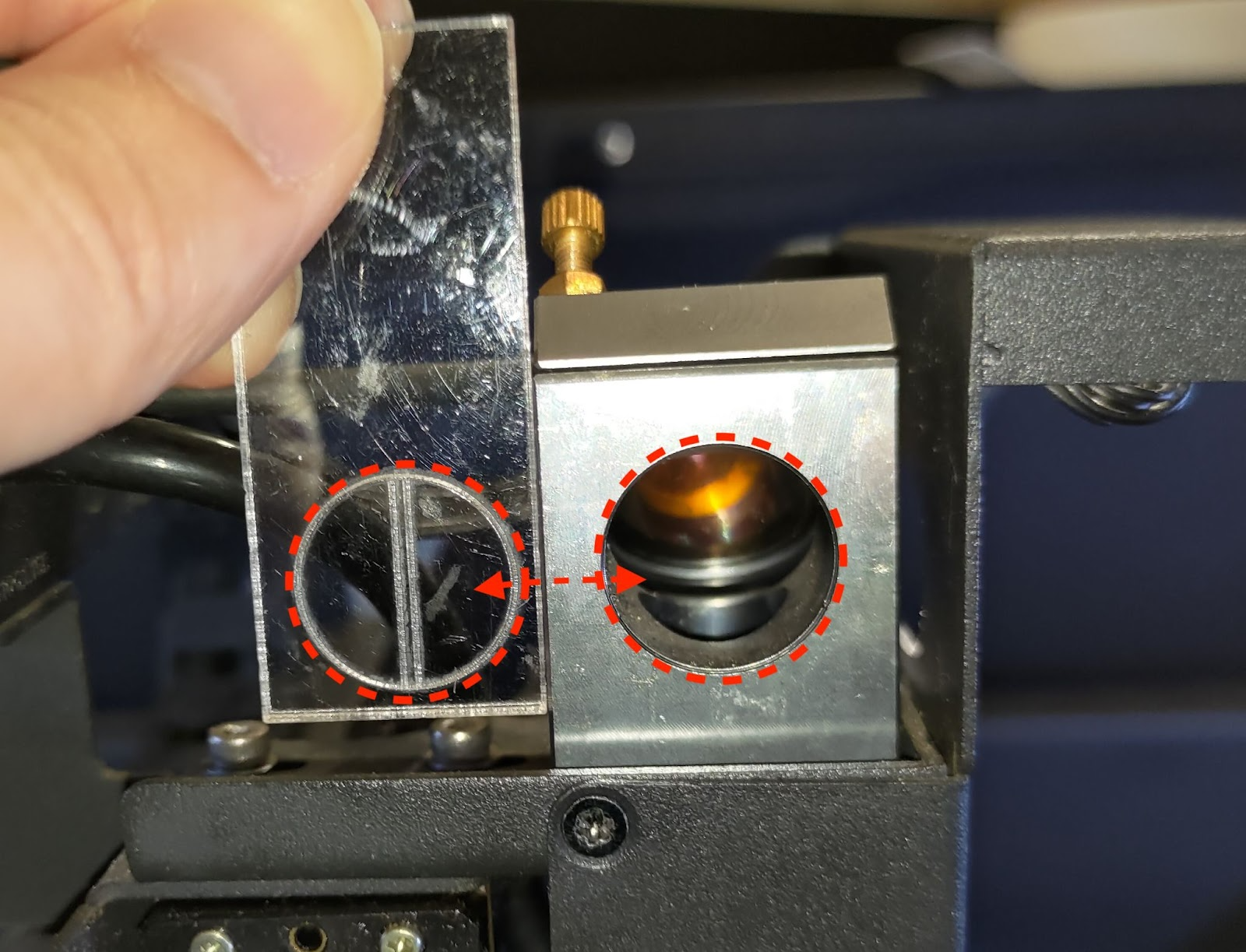

도구의 원은 아래 사진과 같이 입구와 일치할 것입니다.

기기가 베드의 어느 영역도 절단할 수 없다면, 임시 도구를 만들어야 합니다.

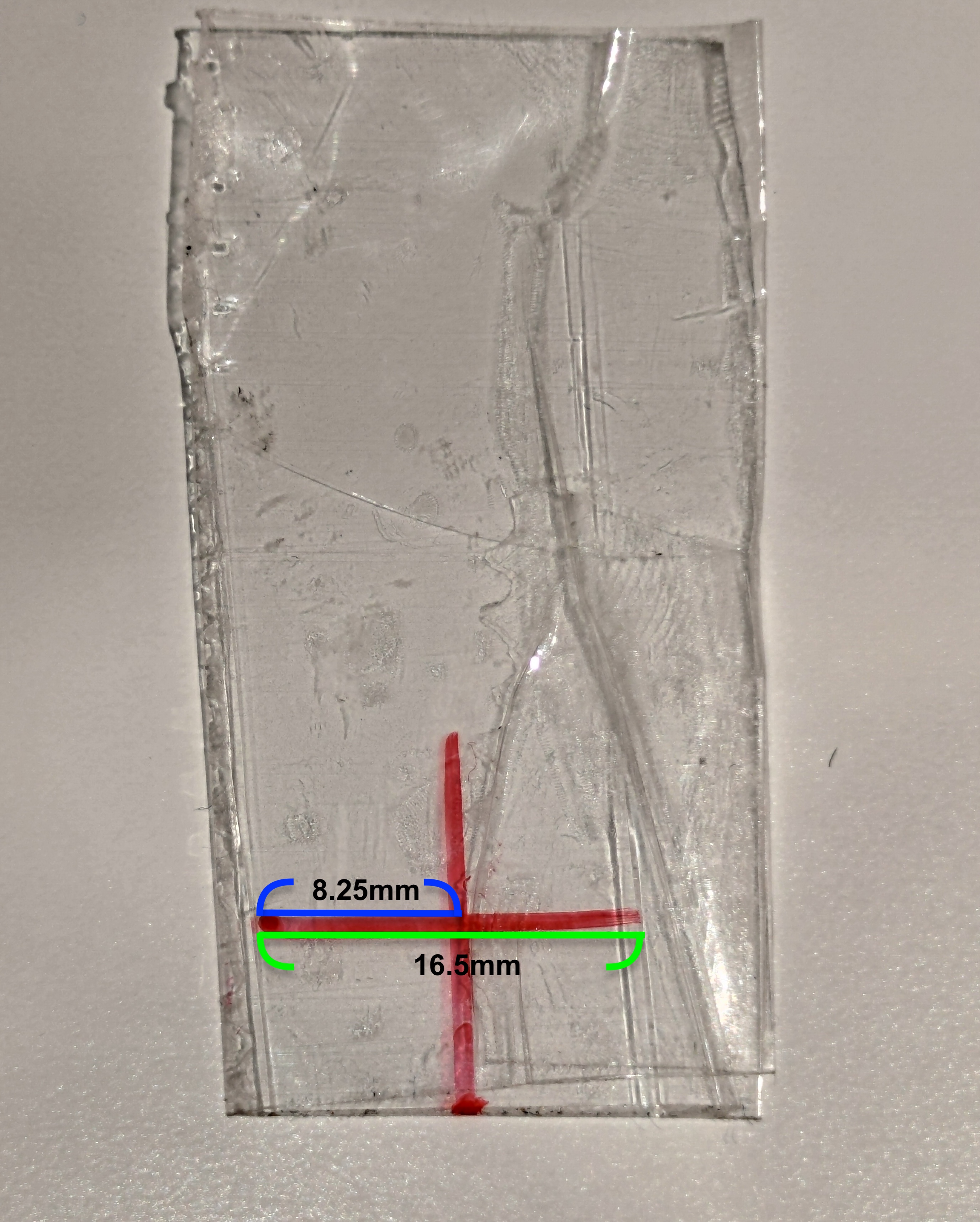

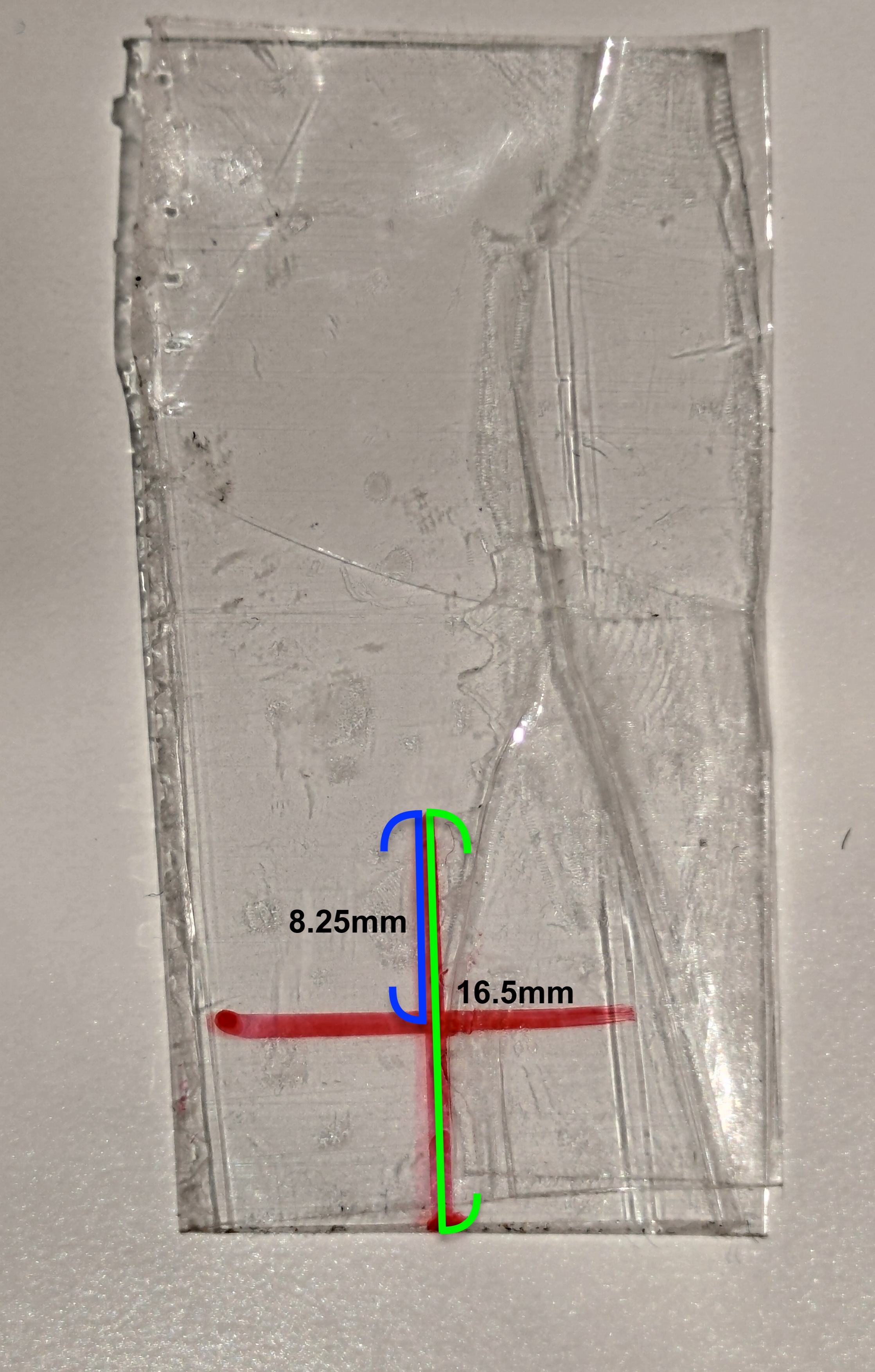

투명 테이프를 사용하여 접착면을 감싸도록 접으세요.

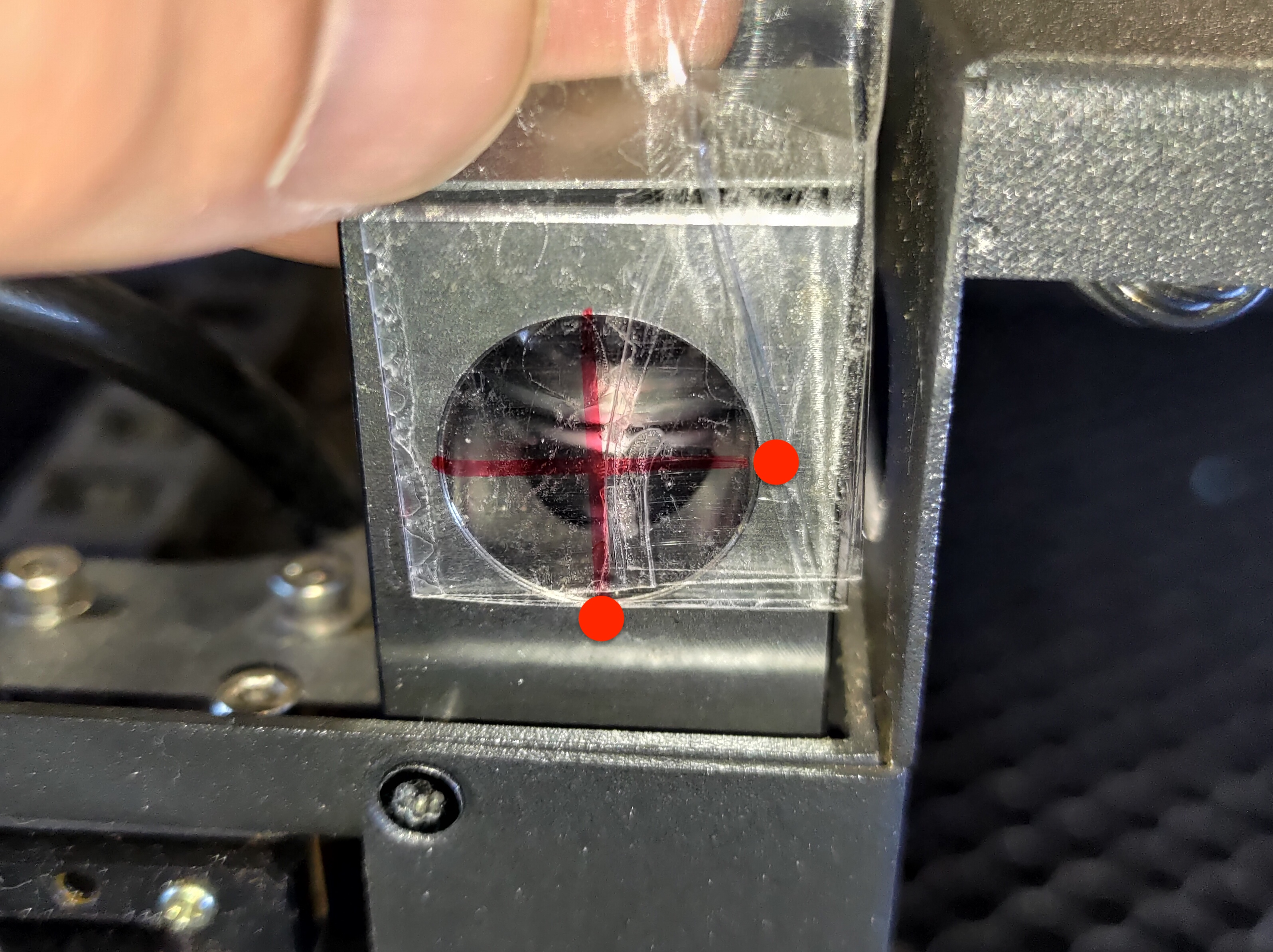

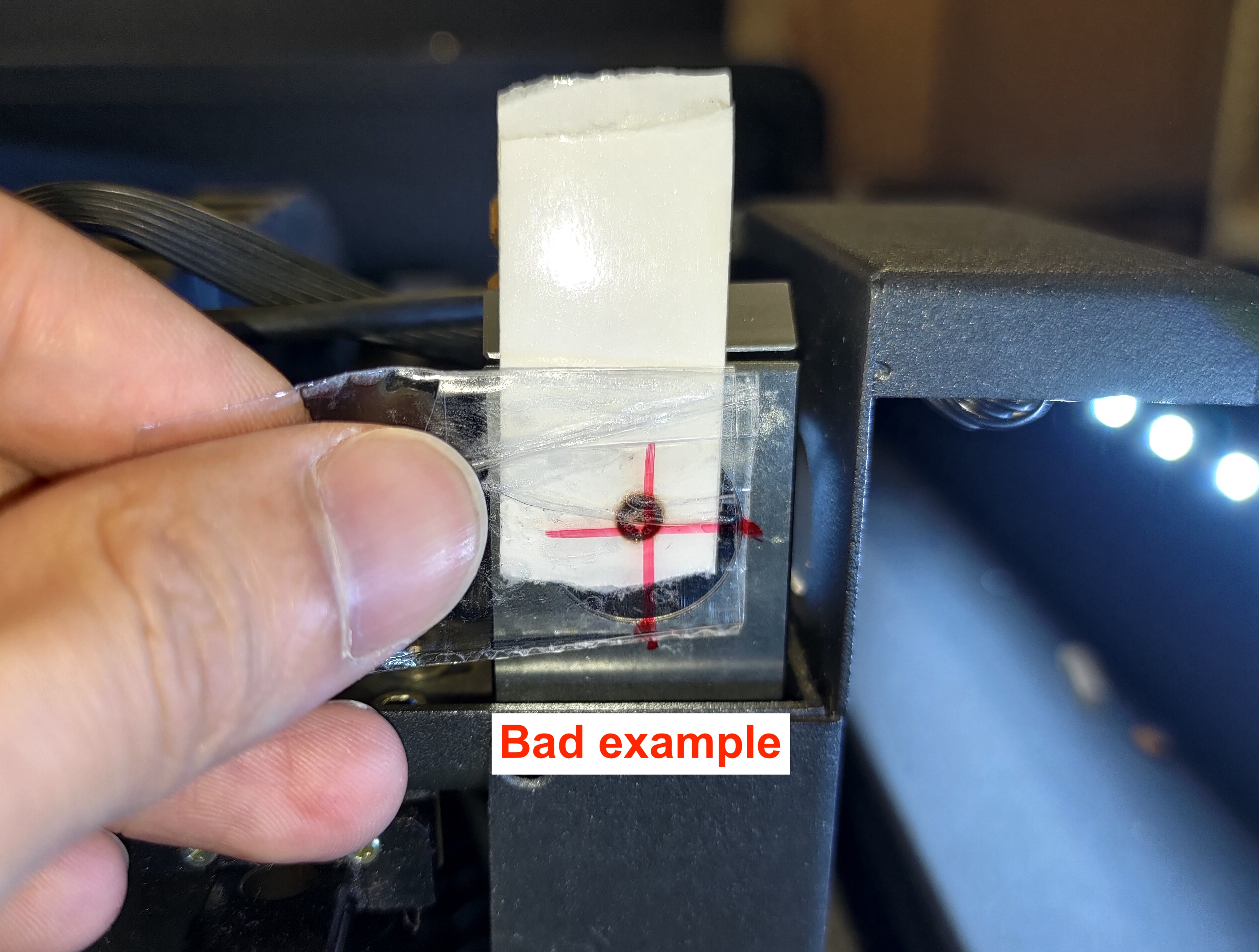

아래 사진과 같이 두 개의 선을 그리세요:

테이프의 선 중심이 둥근 입구의 중심이 됩니다.
(아래 사진의 빨간 점과 같이 테이프의 선을 정렬하기 위해 두 개의 표시를 하는 것이 좋습니다.)

8-5-1단계 - 점 생성
3번째 미러 입구에 2겹의 테이프를 붙이세요.
원(입구)을 완전히 덮지 마세요. OPA 도구의 위치를 정렬하기 위해 조금 남겨두세요.

헤드를 베드 중앙으로 이동하고 5회 펄스를 발생시키십시오.

8-5-2단계 - 도구를 사용하여 수직선 확인

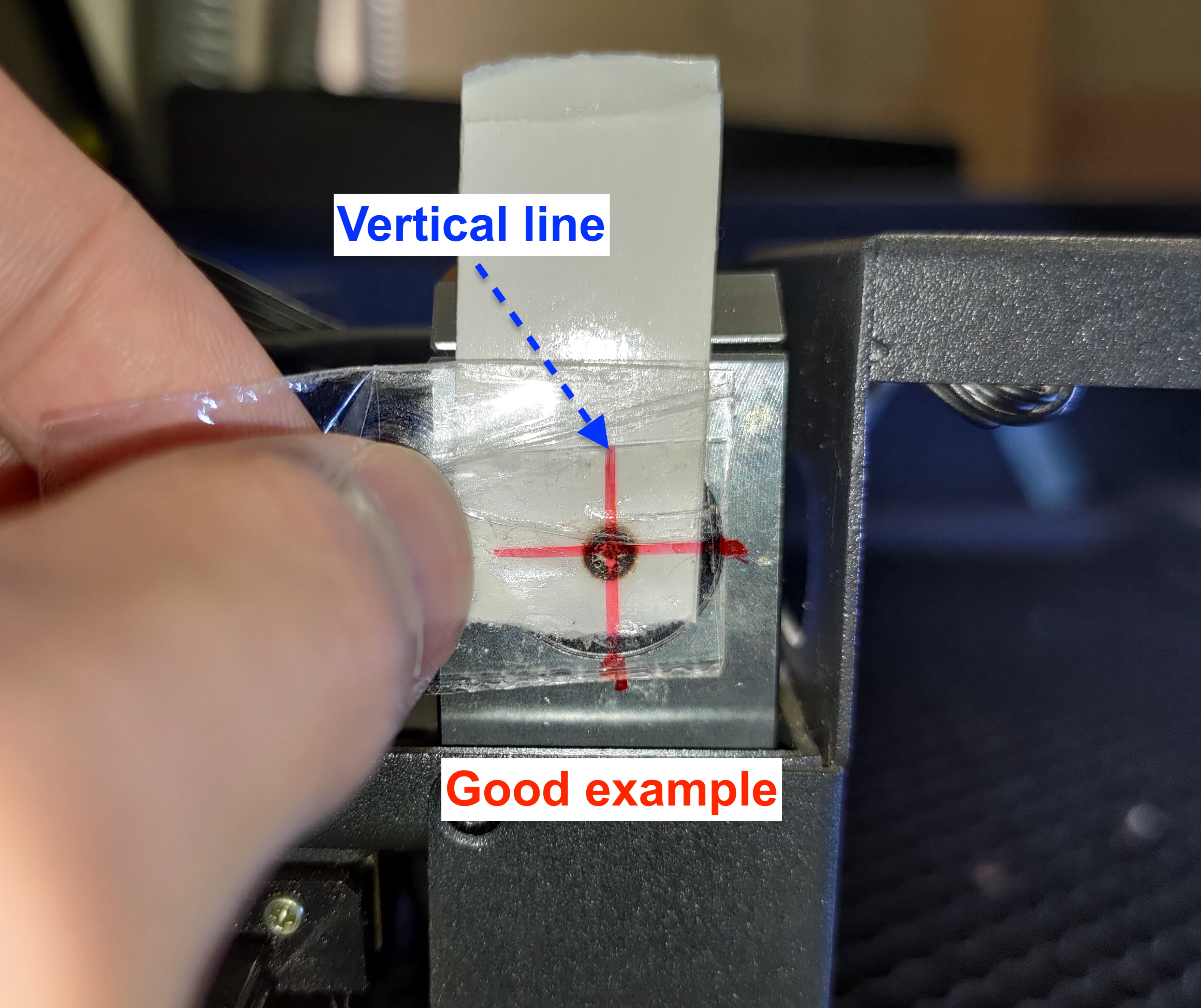

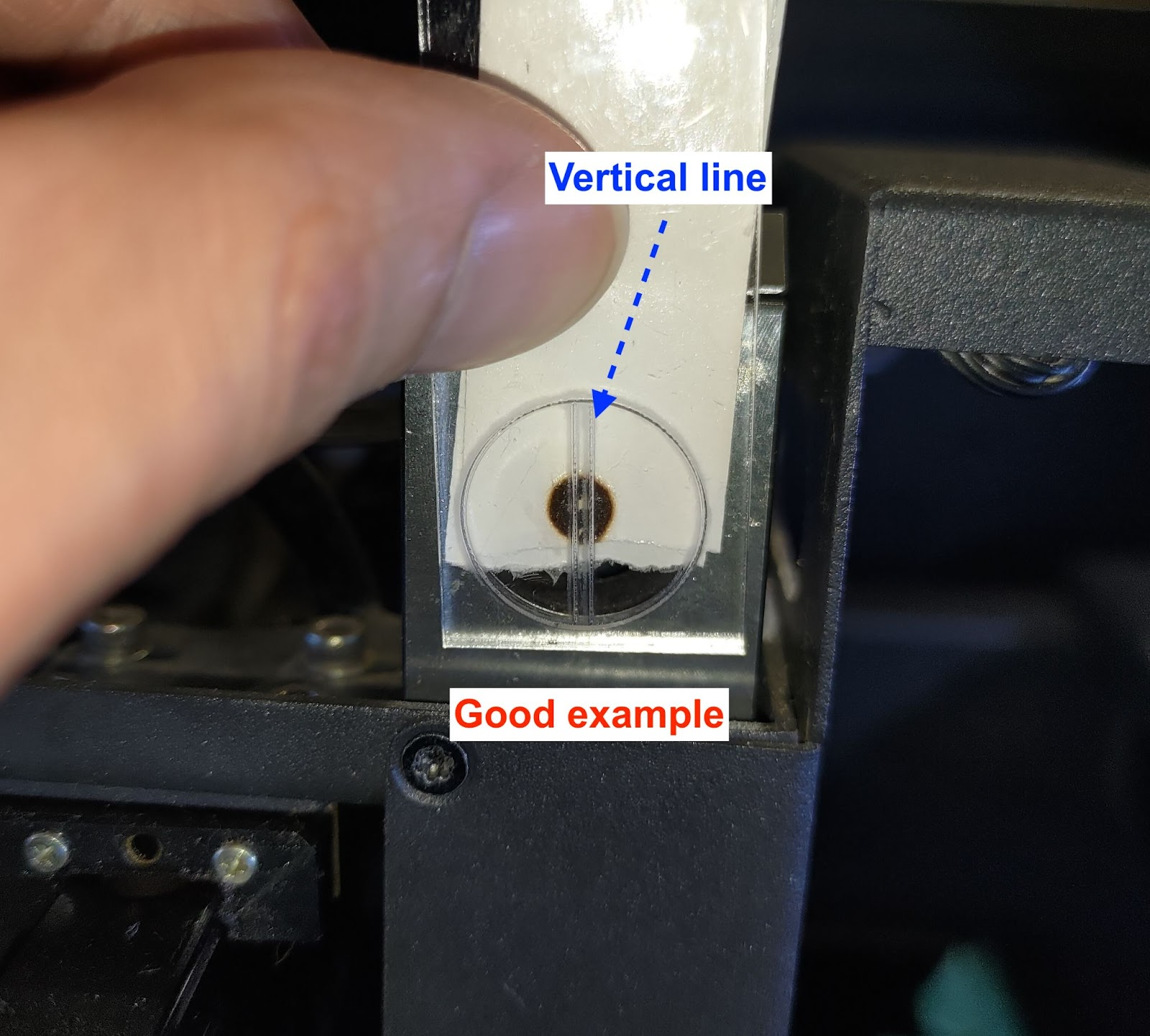

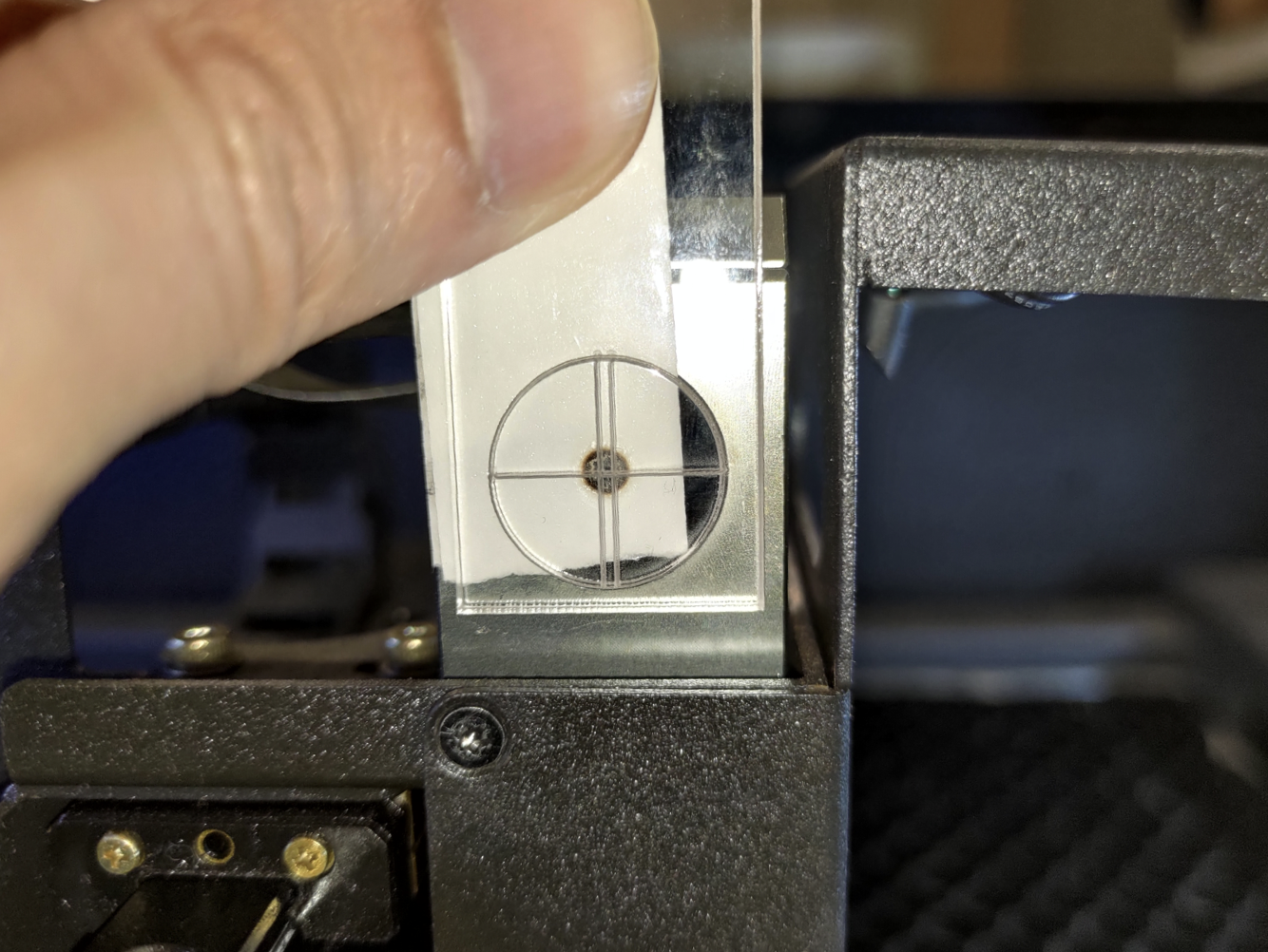

도구를 사용하여 점이 수직으로 중앙에 위치하는지 확인하십시오.

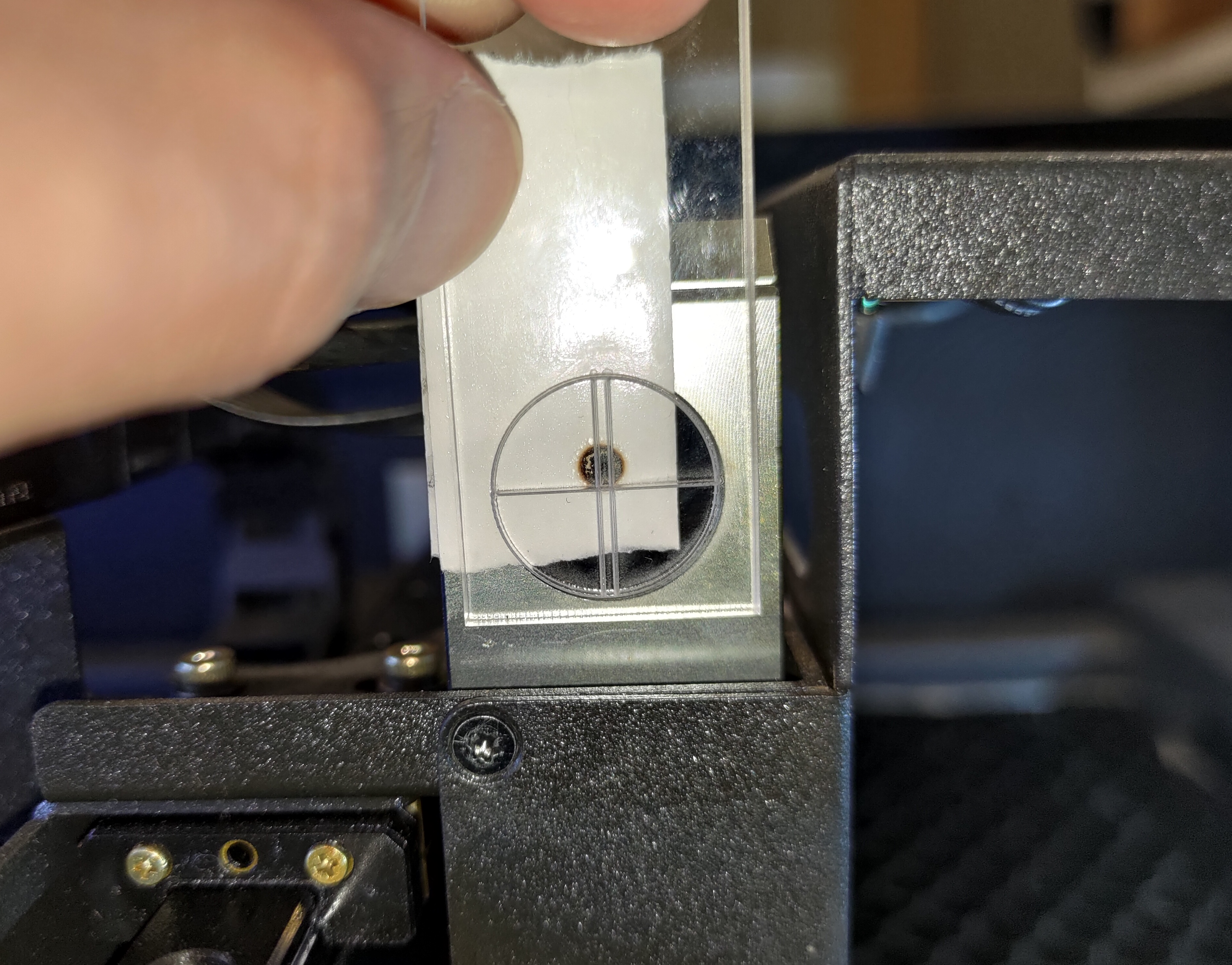

아크릴 도구의 경우:

테이프 도구의 경우:

점이 중앙에 위치하지 않은 경우, 레이저 헤드 위치 조정 방법에 대한 지침은 동영상 을 참조하십시오. 헤드를 이동한 후에는 카메라 보정 을 수행해야 합니다.

8-5-3단계 - 도구를 사용하여 수평선 확인

수직선을 확인한 후, 도구를 사용하여 점이 수평선의 중앙 또는 약간 위에 위치해야 함을 확인하십시오.

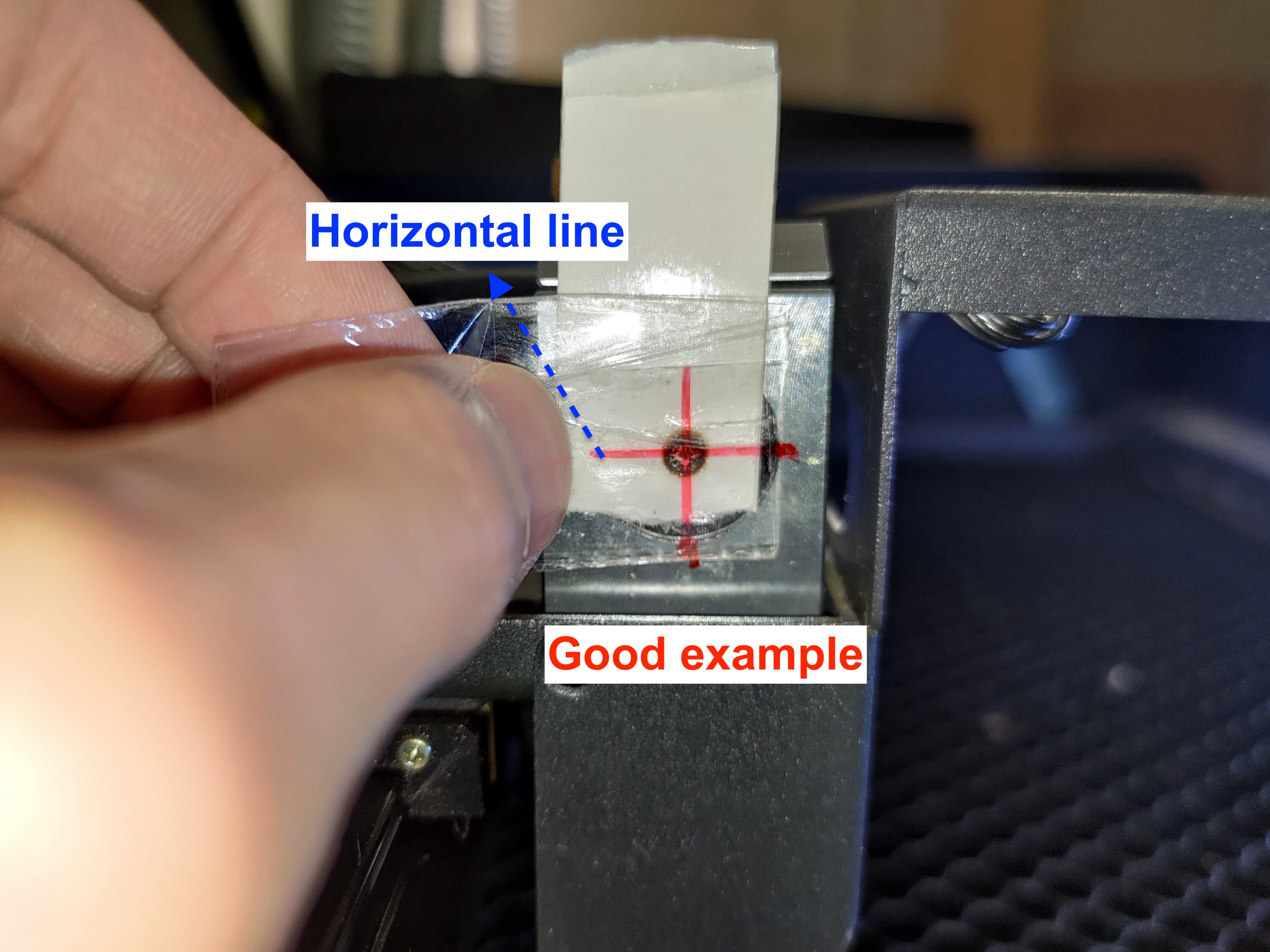

아크릴 도구 - 완벽한 예:

아크릴 도구 - 허용 가능한 예:

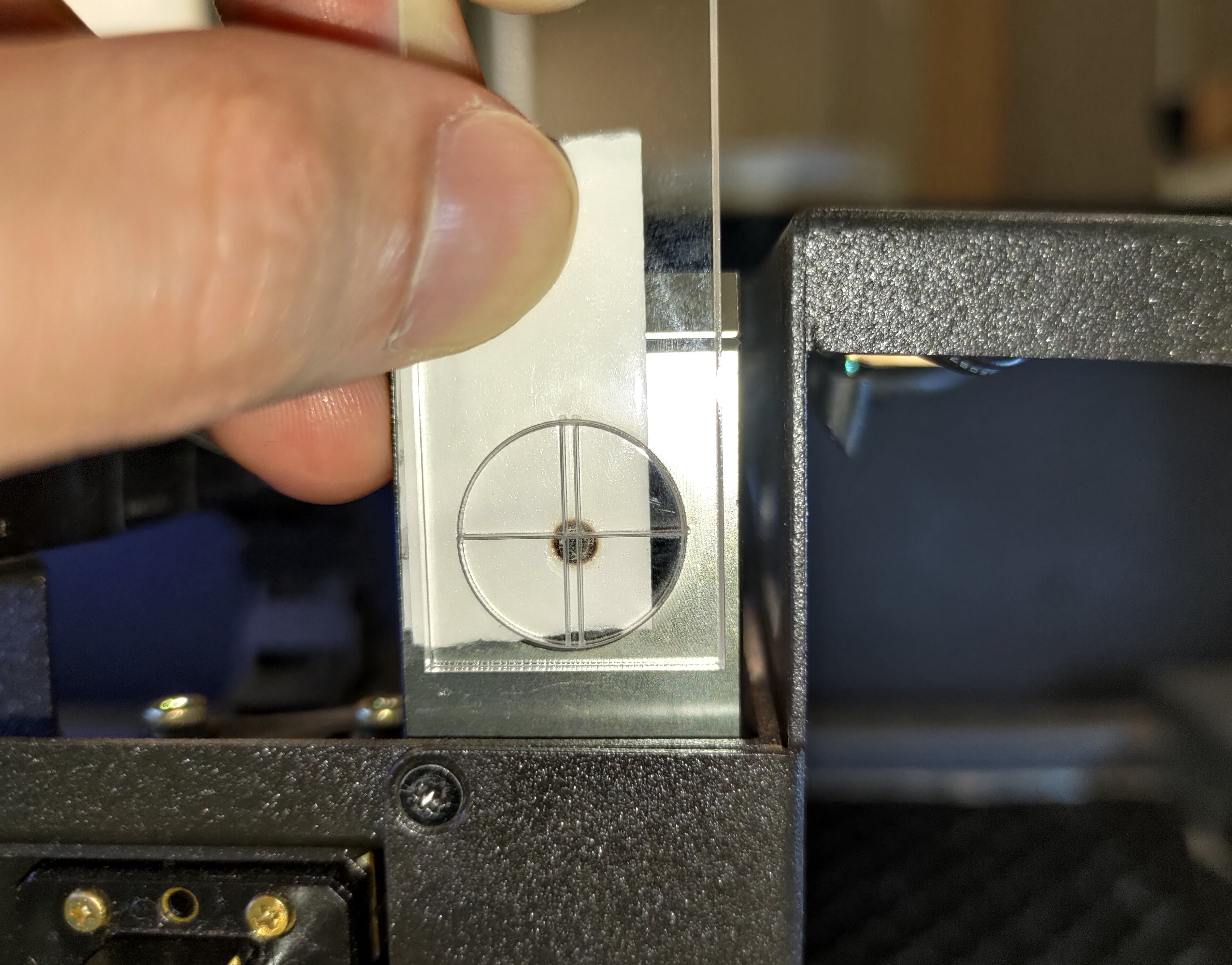

아크릴 도구 - 잘못된 예:

테이프 도구의 경우:

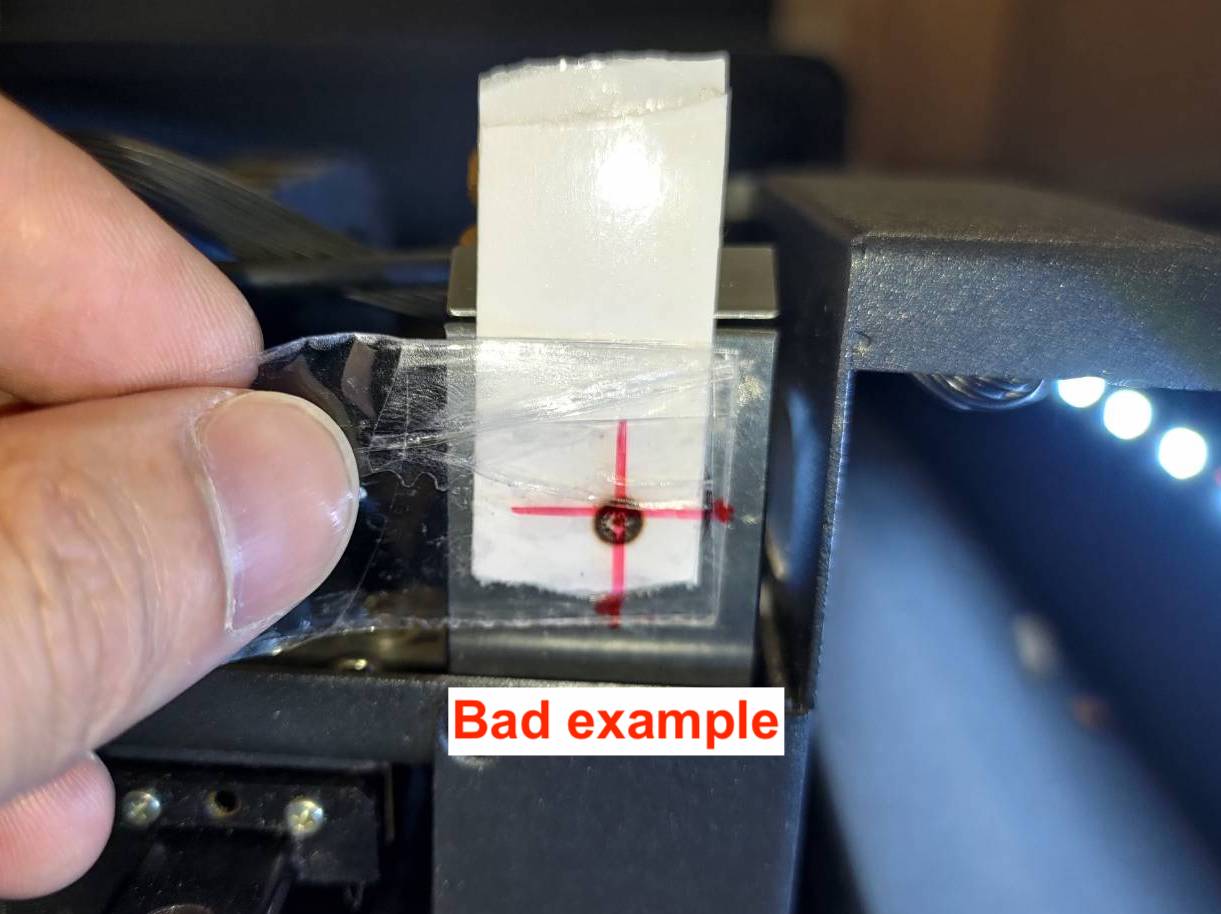

점이 수평선 아래에 위치한 경우, 현지 대리점에 연락하여 점이 수평선 아래에 있다고 알려주십시오.

8-6단계 - 3번 거울 테이프 제거
3번 미러에 두 겹의 테이프를 붙이고 헤드를 중간 왼쪽 위치로 이동합니다.
3회 펄스를 발생시켜 첫 번째 점을 만드십시오.


3번 미러에 동일한 테이프를 붙인 상태로 헤드를 중간 오른쪽 위치로 이동합니다.
3회 펄스 발생 두 번째 점을 만들려면.

테이프를 3번째 미러에서 제거하고 종이에 붙이십시오.

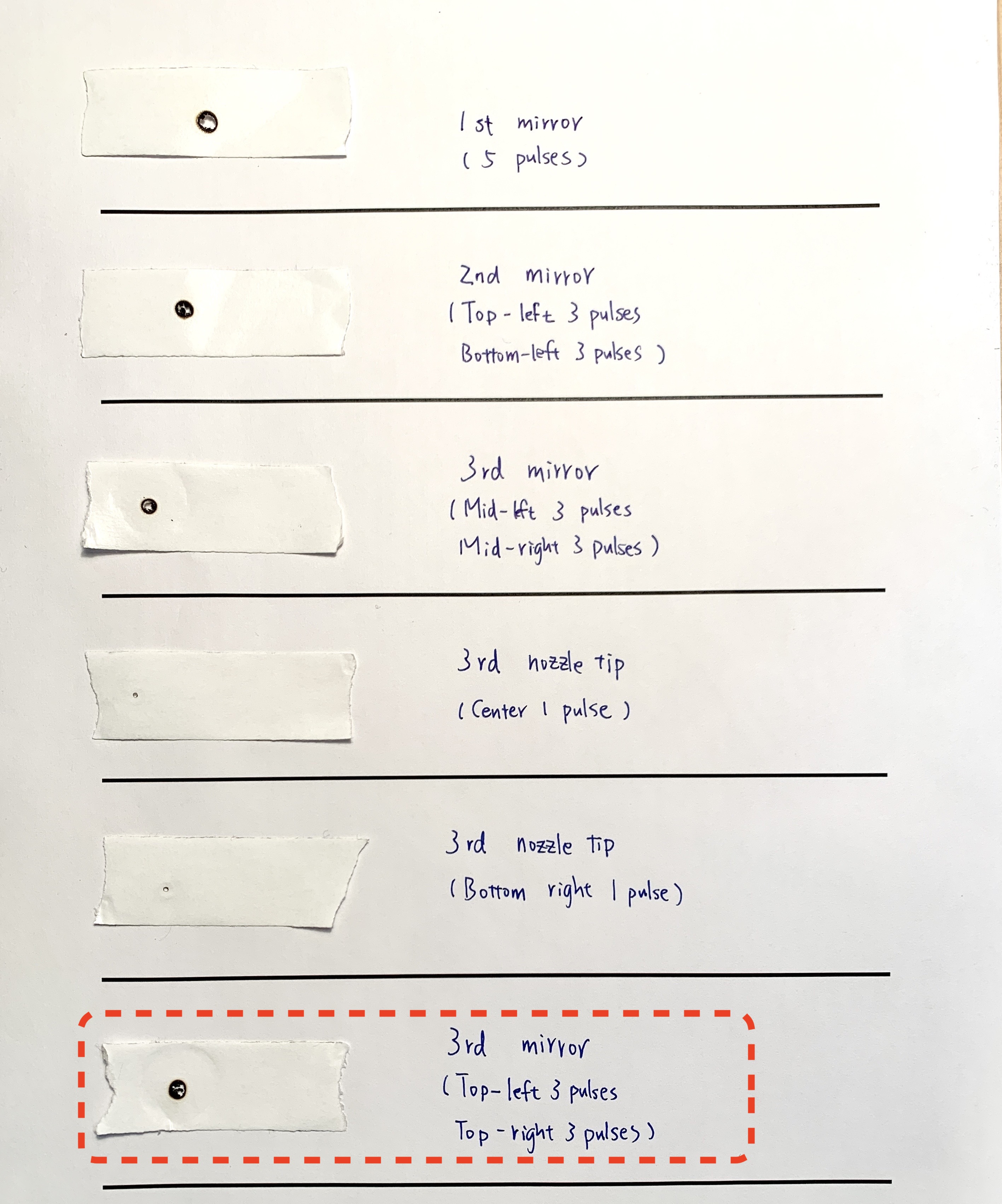

아래 사진과 같이 위치와 펄스 수를 기록하십시오.

9단계 - 3번 거울에서 노즐 팁까지의 광학 경로 확인
확인해야 할 위치는 두 곳입니다.
첫 번째는 베드의 중앙입니다.
단계 개요:

다른 하나는 베드의 오른쪽 하단 모서리입니다:
단계 개요:

9-1단계 - 베드 중앙에서 Z축 경로 확인

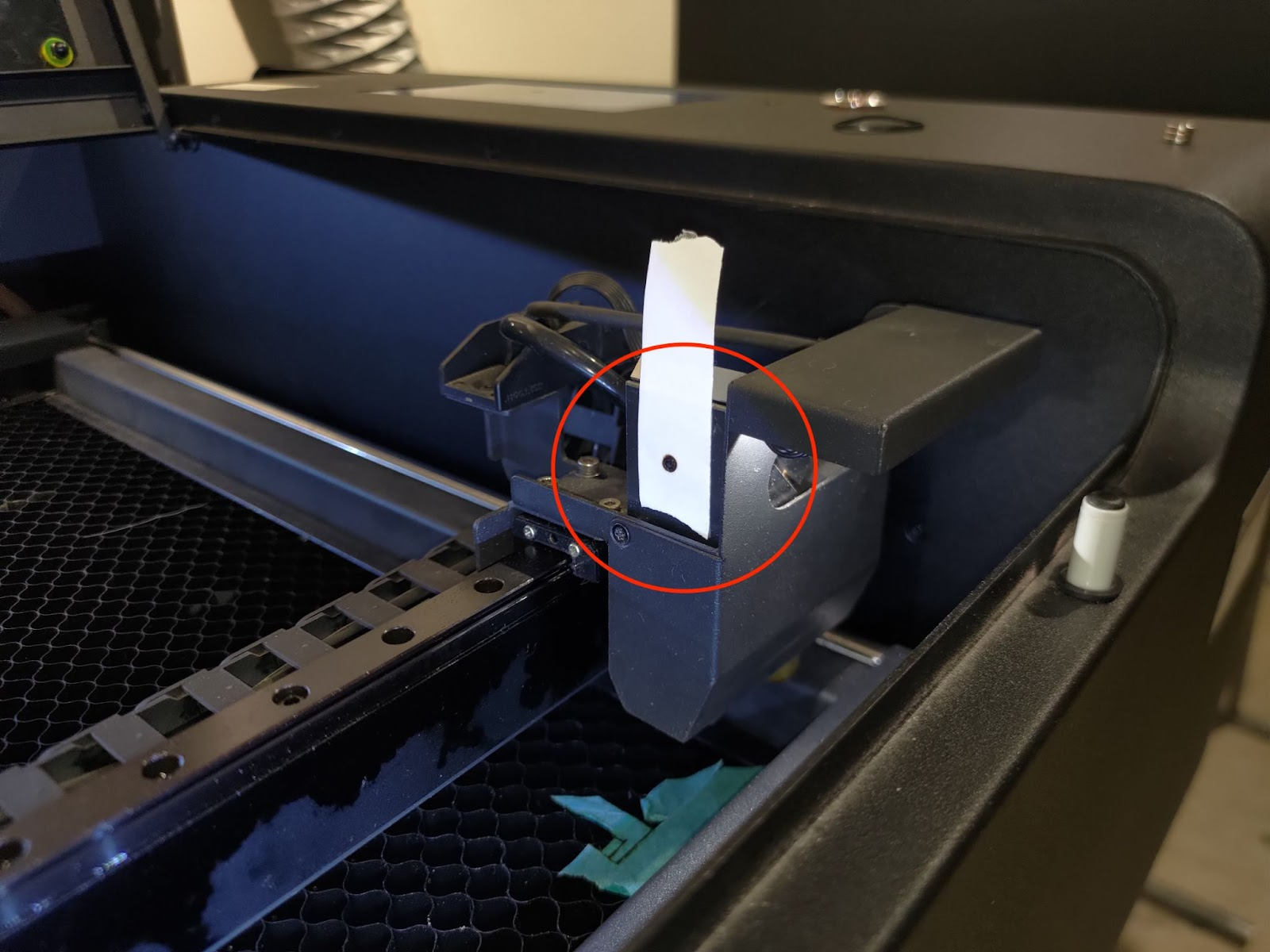

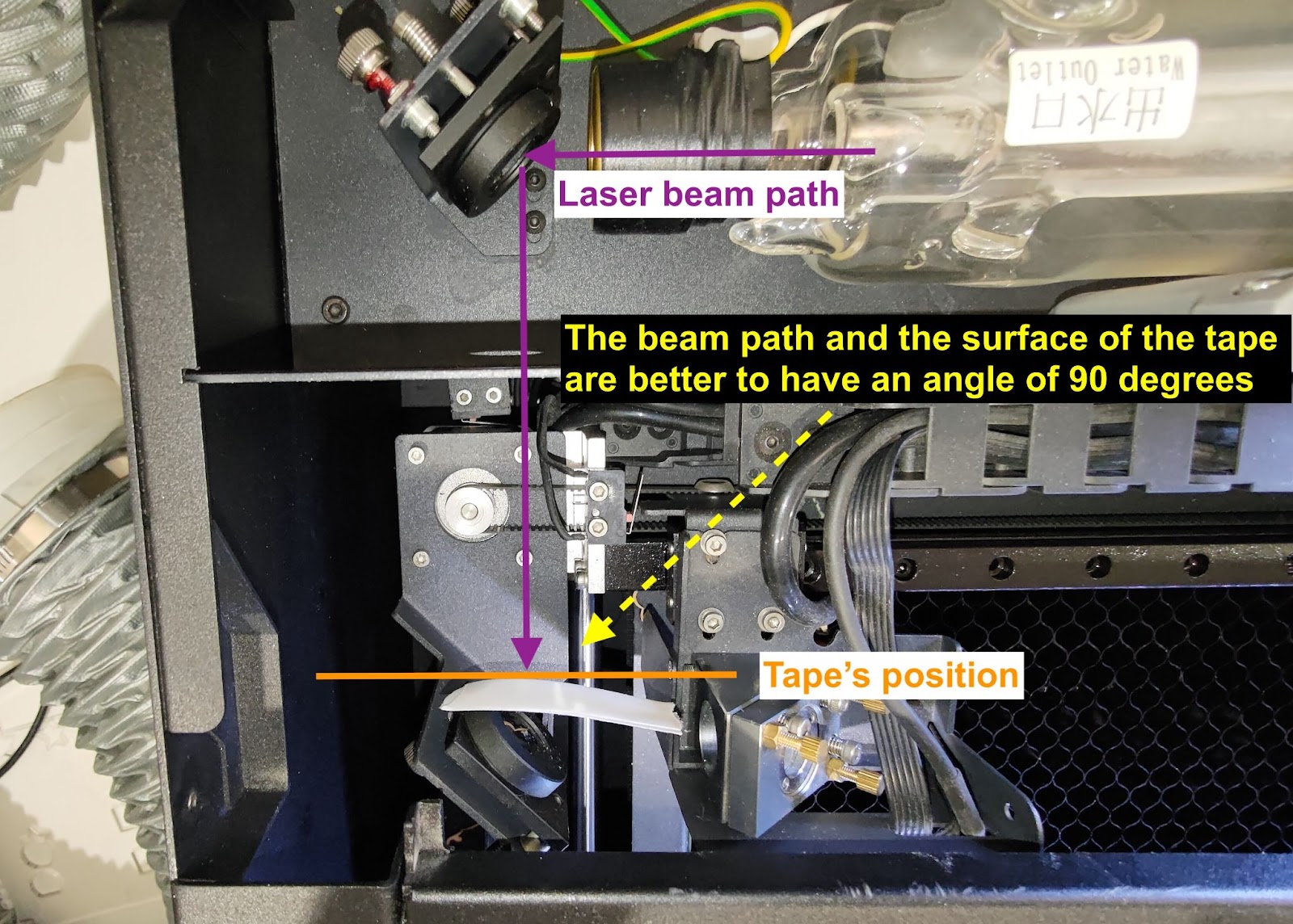

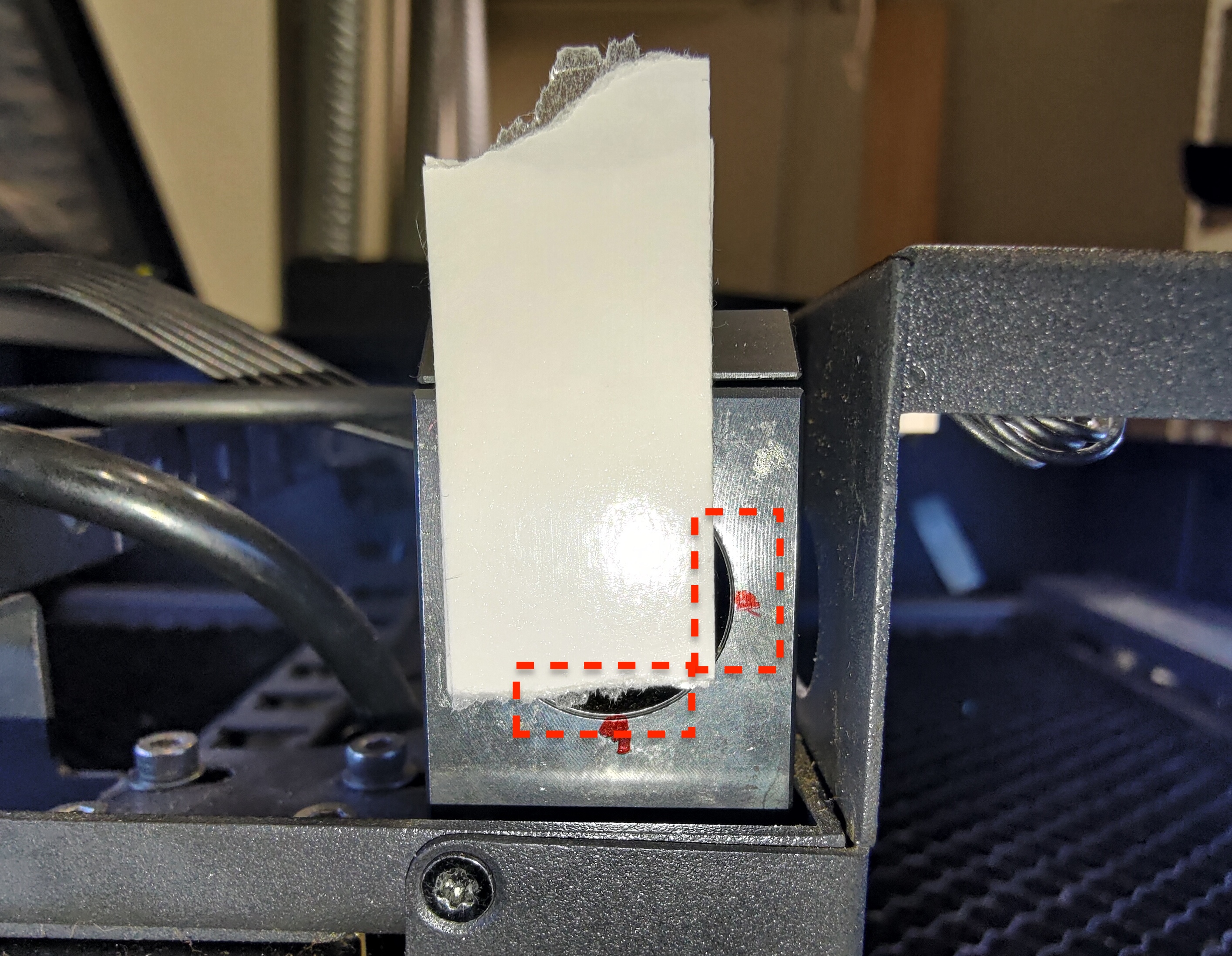

노즐 팁에 한 겹 테이프를 붙이고 레이저 헤드를 베드 중앙으로 이동한 다음 한 번 펄스를 발생시킵니다..

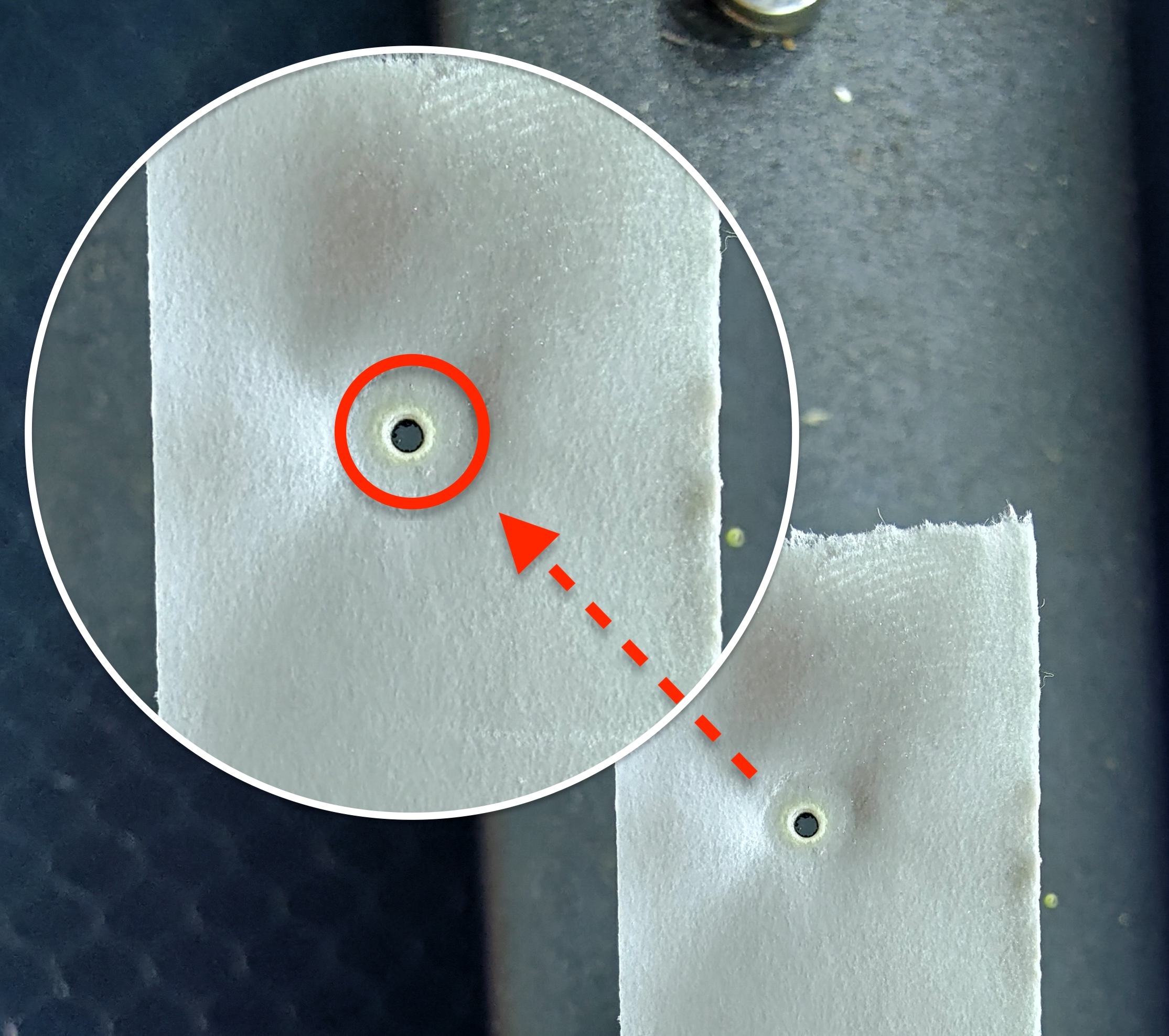

테이프를 제거하고 점이 둥근지 확인합니다.
좋은 예:

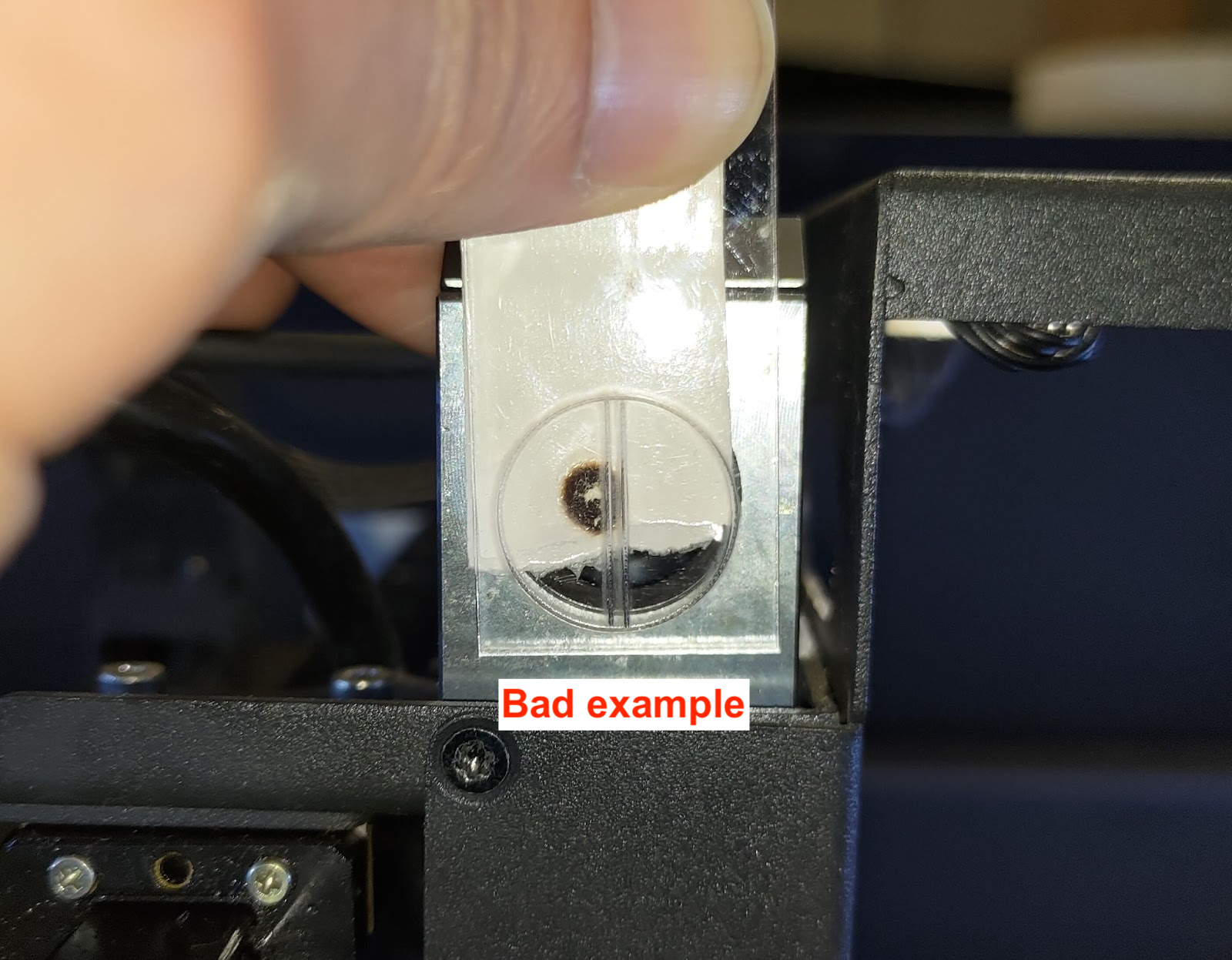

잘못된 예:

- 점이 둥글다면 9-3단계로 이동하세요.

- 점이 둥글지 않으면 9-2 단계로 이동하여 3번째 미러에서 베드(Z축)까지의 광경로를 재조정하십시오. 수직이 충분하지 않습니다.

- 테이프에서 점을 찾을 수 없는 경우 고급 조정 지침을 참조하십시오. [4-13 고급 광경로 조정]

9-2 단계 - 베드 중앙에서 Z축 경로 조정

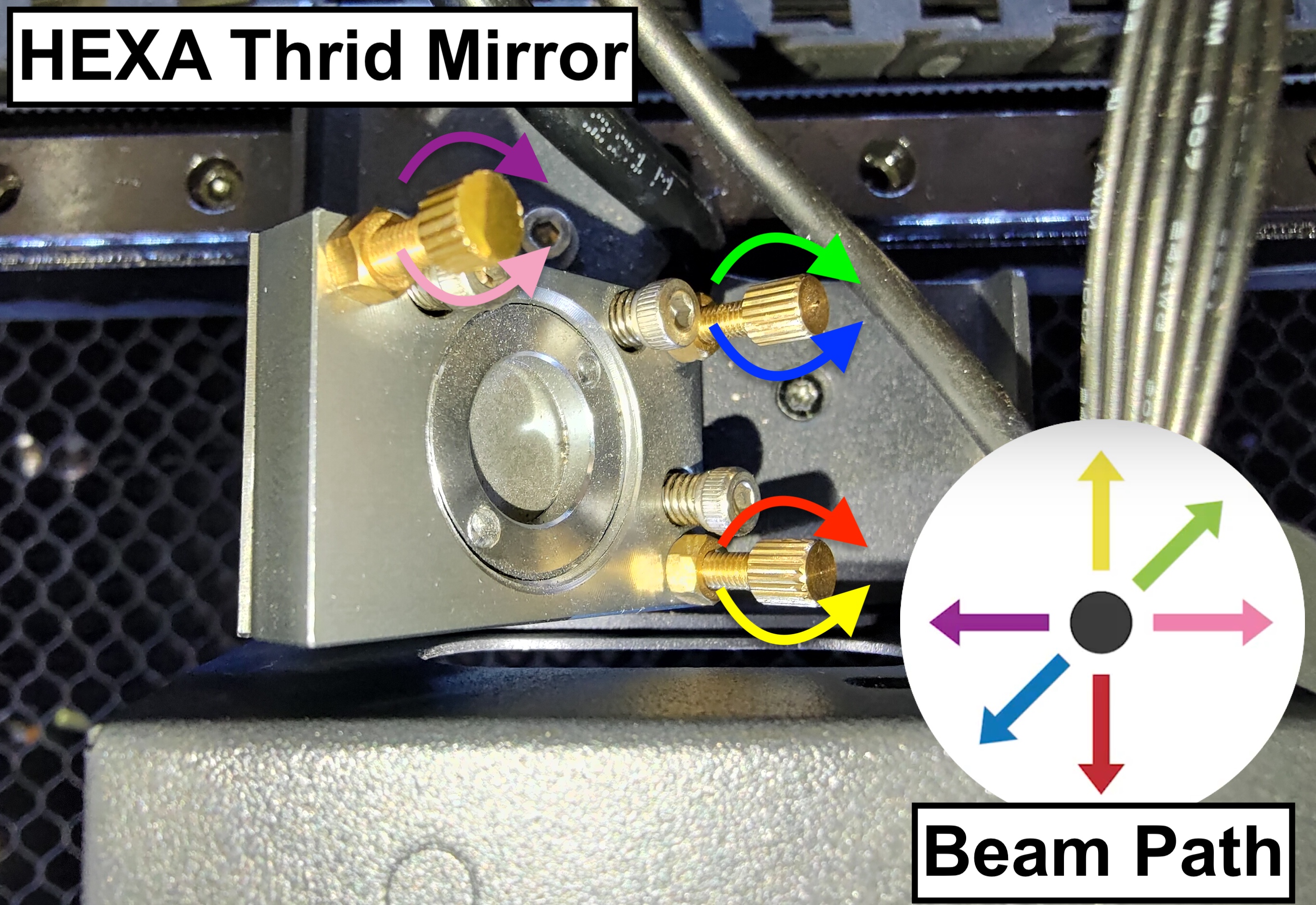

이 단계에서는 3번째 미러의 나사를 조정하여 3번째 미러에서 베드까지의 수직 경로 를 정렬하는 방법을 알려드립니다. 3번 거울의 나사를 조정합니다.

3번째 미러에는 세 개의 나사가 있으며, 시계 방향 또는 시계 반대 방향으로 회전하면 수직 빔 경로가 변경되어 테이프의 작은 점 위치가 변경됩니다.

나사를 조정할 때마다 경로가 변경될 수 있습니다. 정확성을 보장하려면 테이프를 노즐 팁에 붙일 깨끗한 영역을 찾아야 합니다. 모든 깨끗한 영역이 소모될 때까지 테이프를 재사용할 수 있습니다.

9-2-1단계 - 조정할 나사 지정
수직 점의 위치를 확인하고 나사와 그 위치를 타겟팅합니다. 회전 방향을 확인하세요.

먼저, 점이 이동할 수 있는 전체 영역을 알아야 합니다.
실제로 노즐 팁과 동일한 영역입니다. 테이프에 눌린 자국이 그 영역입니다.

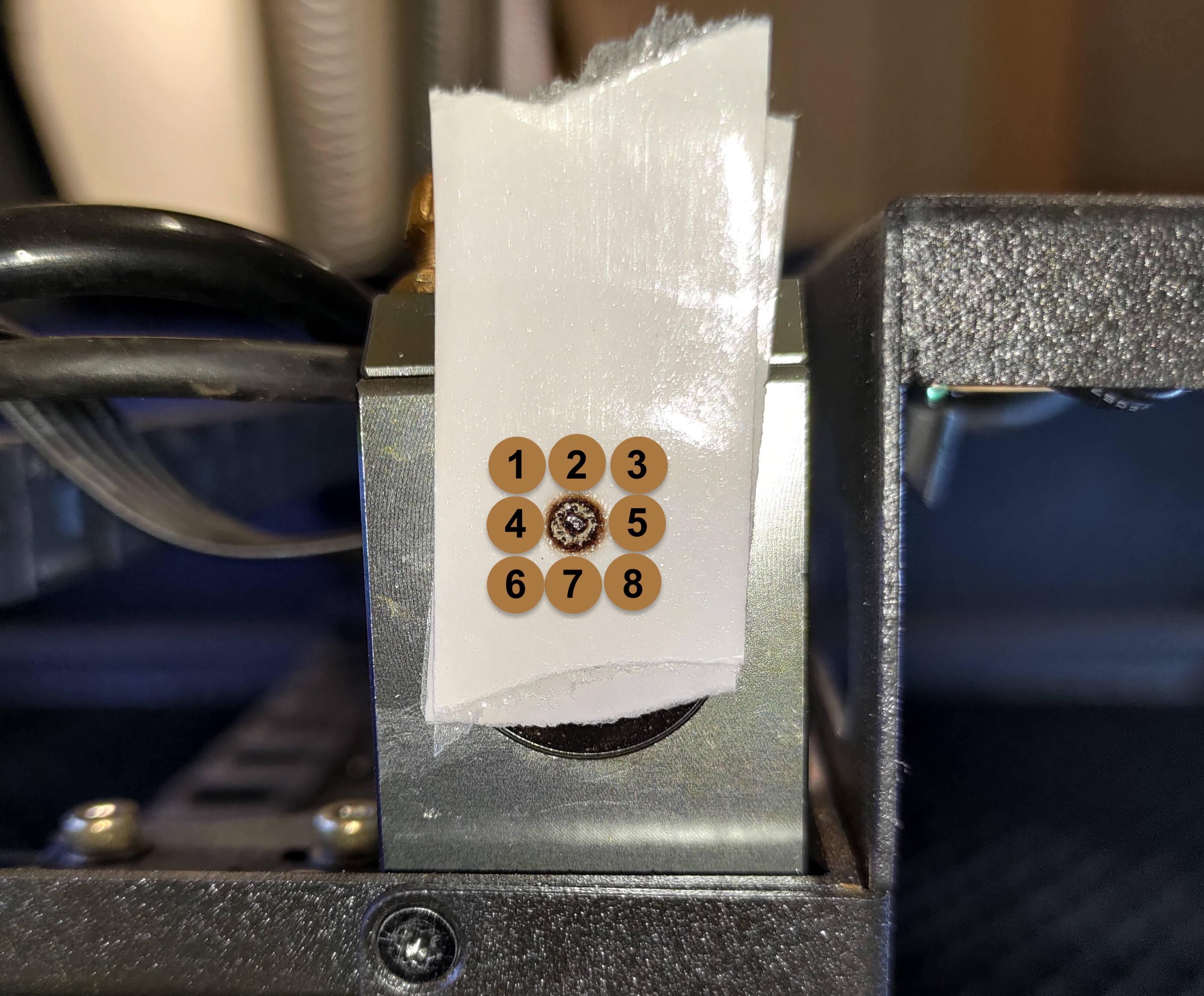

다음으로, 귀하의 수직 점 위치와 유사한 숫자를 찾으십시오. 수직 점의 위치


개략도:

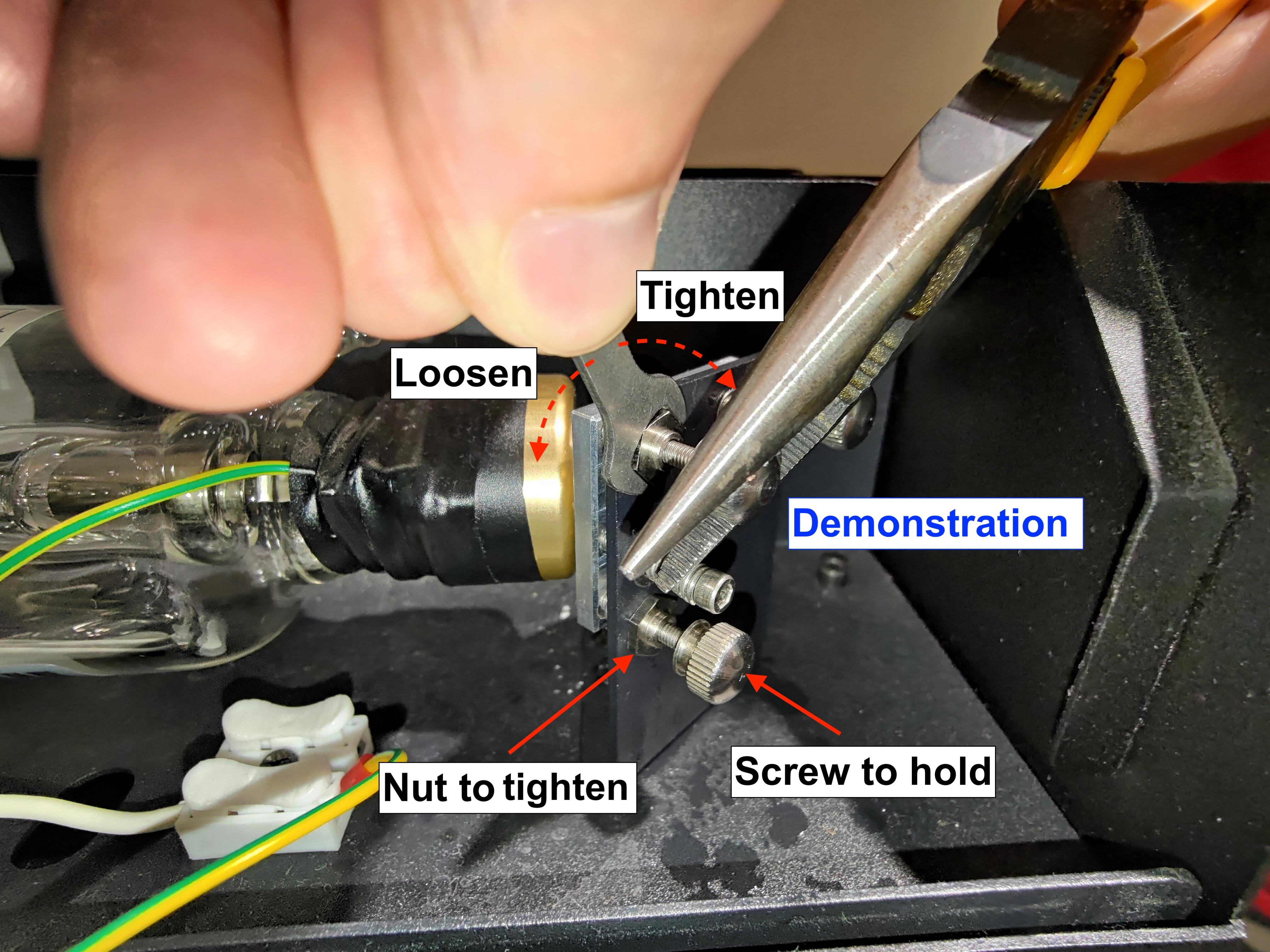

나사를 조정하기 전에 먼저 너트를 올바르게 풀어내는 방법을 배우십시오:
플라이어로 나사를 잡은 다음, 양쪽 머리 렌치를 사용하여 시계 반대 방향으로 돌려 너트를 풉니다.

#1에 대해:
수직 점이 둥글고 중앙에 위치하려면 오른쪽으로 이동해야 합니다.
기기 전면을 바라볼 때:
왼쪽 위 나사를 시계 반대 방향으로 돌려야 합니다..
아래 사진을 참조하십시오.

#2에 대해:
수직 점이 둥글고 중앙에 위치하려면 오른쪽 아래로 이동해야 합니다.
기기 전면을 바라볼 때:
오른쪽으로 이동하려면 왼쪽 위 나사를 시계 반대 방향으로 돌려야 합니다.
아래로 이동하려면 오른쪽 아래 나사를 시계 방향으로 돌려야 합니다.
아래 사진을 참조하십시오.


#3에 대해:
수직 점이 둥글고 중앙에 위치하려면 아래로 이동해야 합니다.
기기 전면을 바라볼 때:
아래로 이동하려면 오른쪽 아래 나사를 시계 방향으로 돌려야 합니다.
아래 사진을 참조하십시오.


#4에 대해:
수직 점이 둥글고 중앙에 위치하려면 왼쪽 아래로 이동해야 합니다.
기기 전면을 바라볼 때:
오른쪽 위 나사를 시계 반대 방향으로 돌려야 합니다.
아래 사진을 참조하십시오.


#5에 대해:
수직 점이 둥글고 중앙에 위치하려면 왼쪽으로 이동해야 합니다.
기기 전면을 바라볼 때:
왼쪽 상단 나사를 시계 방향으로 돌려야 합니다.
아래 사진을 참조하십시오.


#6에 대해:

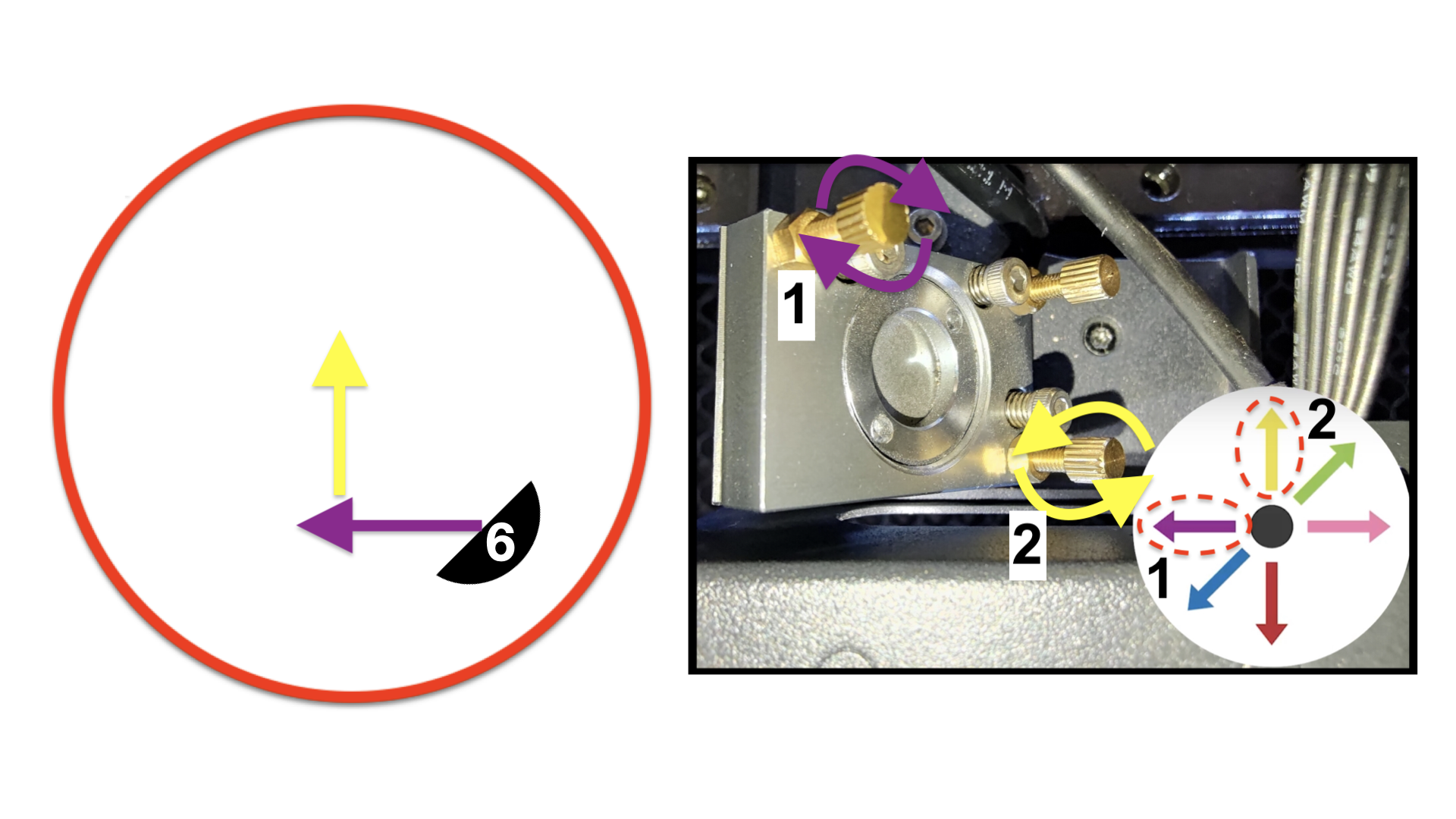

수직 점이 둥글고 중앙에 위치하려면 왼쪽 위로 이동해야 합니다.
기기 전면을 바라볼 때:
왼쪽으로 이동하려면 왼쪽 위 나사를 시계 방향으로 돌려야 합니다.
위로 이동하려면 오른쪽 아래 나사를 시계 반대 방향으로 돌려야 합니다.
아래 사진을 참조하십시오.


#7에 대해:
수직 점이 둥글고 중앙에 위치하려면 위로 이동해야 합니다.
기기 전면을 바라볼 때:
위로 이동하려면 오른쪽 아래 나사를 시계 반대 방향으로 돌려야 합니다.
아래 사진을 참조하십시오.


#8의 경우:
수직 점이 둥글고 중앙에 위치하려면 오른쪽 위로 이동해야 합니다.
기기 전면을 바라볼 때:
오른쪽 위 나사를 시계 방향으로 돌려야 합니다.
아래 사진을 참조하십시오.


9-2-2단계 - 조정 후 너트 고정
조정 후에는 너트를 조정한 나사를 돌려 조여주세요 시계 방향.

9-3 단계 - 베드 오른쪽 하단 모서리에서 Z축 경로 확인
노즐 팁에 한 겹의 테이프를 부착하고, 레이저 헤드를 베드의 우하단으로 이동한 다음 한 번 펄스를 발생시킵니다..

테이프를 제거하고 점이 둥근지 확인합니다.
(모서리의 점이 중앙의 점보다 작은 것이 정상입니다. 아래 예시를 참조하십시오.)

좋은 예:

허용 가능한 예시:

잘못된 예:

- 점이 둥글지 않은 경우 9-4 단계로 돌아가서 3번째 미러에서 베드(Z축)까지의 광학 경로를 수직으로 충분히 정렬하지 않았습니다.

- 점이 둥근 경우 9-5 단계로 이동하십시오.

9-4 단계 - 베드 오른쪽 하단 모서리에서 Z축 경로 조정 오른쪽 하단 모서리에서 Z축 경로 조정

- 9-2 단계를 참조하여 조정을 완료하십시오. 조정 방법은 베드 중앙의 점을 조정하는 것과 동일합니다.

- 오른쪽 하단 모서리를 조정한 후에는 중앙의 수직 점을 다시 확인하십시오.

두 위치에서 동시에 원형이 되지 않는 경우, 우하단 조정을 건너뛰고 9-5단계로 이동하여 1단계부터 다시 진행하세요0.

9-5단계 - 노즐 팁 테이프 제거 (Z축)
노즐 팁에 한 겹의 테이프를 부착하고, 레이저 헤드를 베드의 중앙으로 이동한 다음 한 번 펄스를 발생시킵니다..

테이프를 노즐 팁 종이에 붙이십시오.
아래 사진과 같이 위치와 펄스 수를 기록하십시오.

다른 곳에 놓습니다 한 겹 테이프를 노즐 팁에 테이프를 부착하고, 레이저 헤드를 베드의 우하단으로 이동한 다음 한 번 펄스를 발생시킵니다..

노즐 팁에서 테이프를 제거하고 종이에 붙입니다.
아래 사진과 같이 위치와 펄스 수를 기록하십시오.

######################################################################
광학 경로 조정 과정이 이제 완료되었습니다.

- 기기에 문제가 없다면 여기서 멈출 수 있으며, 수집된 테이프는 폐기할 수 있습니다.
- 정렬이나 레이저 출력에 문제가 있는 경우, 10단계로 이동하여 문제 해결 및 보고를 위해 수집한 테이프를 보관하십시오.
######################################################################

10단계 - 테이프 제거 및 노즐 유형 확인

OPA가 정상이지만 기기에 다른 문제가 있는 경우, 현지 대리점에 문의하고 수거한 테이프를 보관하세요. 대리점 요청 시 공유할 수 있습니다.

두 위치에서 수직 점이 동시에 나타나지 않는 경우, 다음으로 이동하세요 10-1단계 노즐 타입을 확인하려면.

단계 10-1 - 노즐 유형 확인

쉴드와 초점 렌즈를 분해하여 노즐 타입을 확인하는 방법은 다음 article 를 참조하십시오.

새로운 유형의 노즐은 내부 공간이 확장되어 있어 OPA에 대한 허용 오차가 더 커집니다. 따라서 새로운 유형의 노즐로 광학 경로를 정렬하는 것이 더 쉬워집니다.

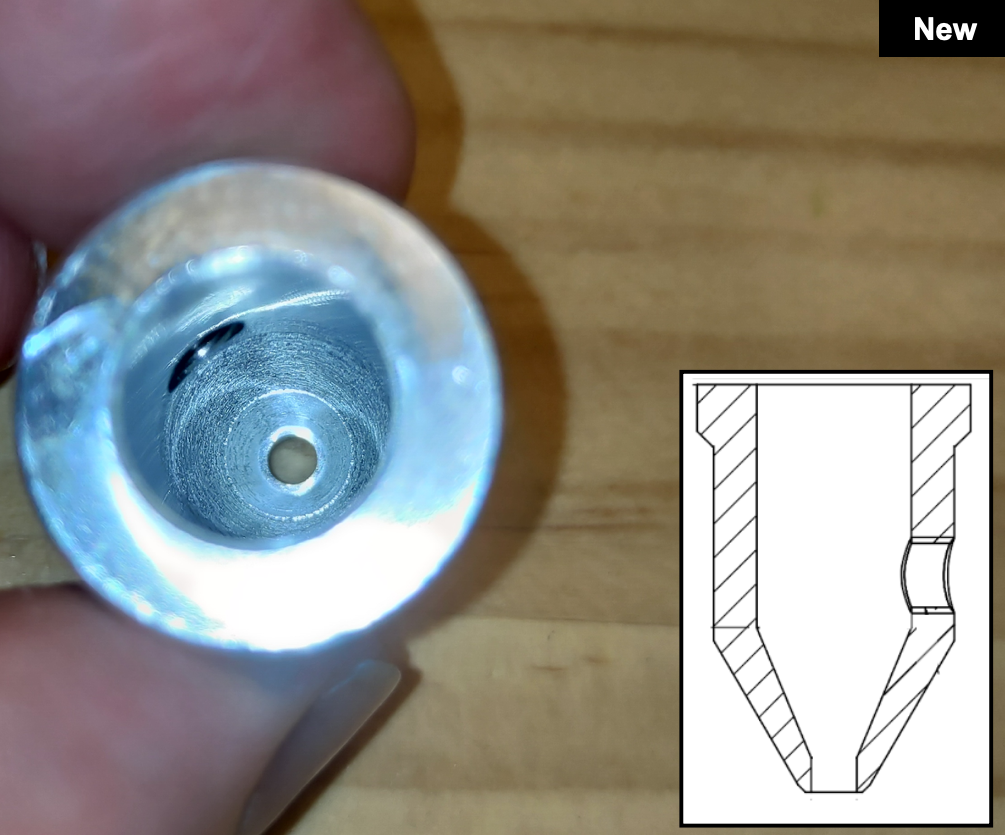

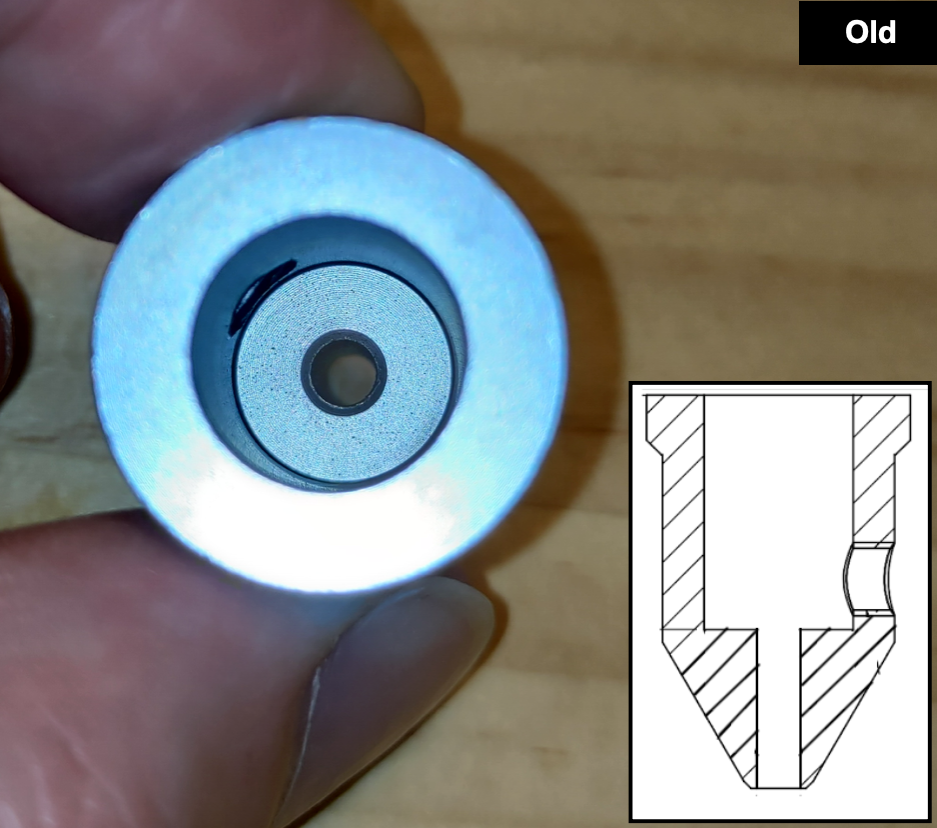

New Old

구형 타입을 사용하고 있다면 사진을 찍어 판매점에 알려 새로운 타입의 노즐을 보내달라고 요청하고 Step 10-2로 이동하여 더 많은 테이프를 수집하십시오.
이미 새로운 유형의 노즐을 사용 중이라면 이 단계를 건너뛰고 단계 10-2로 진행하여 추가 테이프를 수집하세요.

Step 10-2 - 테이프 수집

- 한 조각의 양면 테이프를 사용하십시오. 첫 번째 점을 왼쪽 상단 모서리 포함 3회의 레이저 펄스로.
