권장 주파수

사용 빈도와 재료에 따라 1-2주에 한 번씩

유지보수 단계

조각 재료가 종이나 목재인 경우 반사경에 먼지와 타르 기름이 달라붙을 가능성이 더 높습니다. 면봉에 소량의 알코올을 묻혀 거울 표면에 얼룩이 없어질 때까지 닦아내면 됩니다.

면봉, 75%~99% 알코올


HEXA에는 세척이 필요한 반사경 3개, 집속 렌즈 1개, 레이저 튜브 출력 렌즈 1개가 있으며, 그 위치는 그림에 표시되어 있습니다.

⚠️ 세척 후에는 거울과 렌즈에 물자국이 남지 않도록 주의하여 산화를 방지해야 하며, 레이저 출력에 영향을 줄 수 있습니다. 또한, 과도하게 닦지 않도록 주의하십시오.

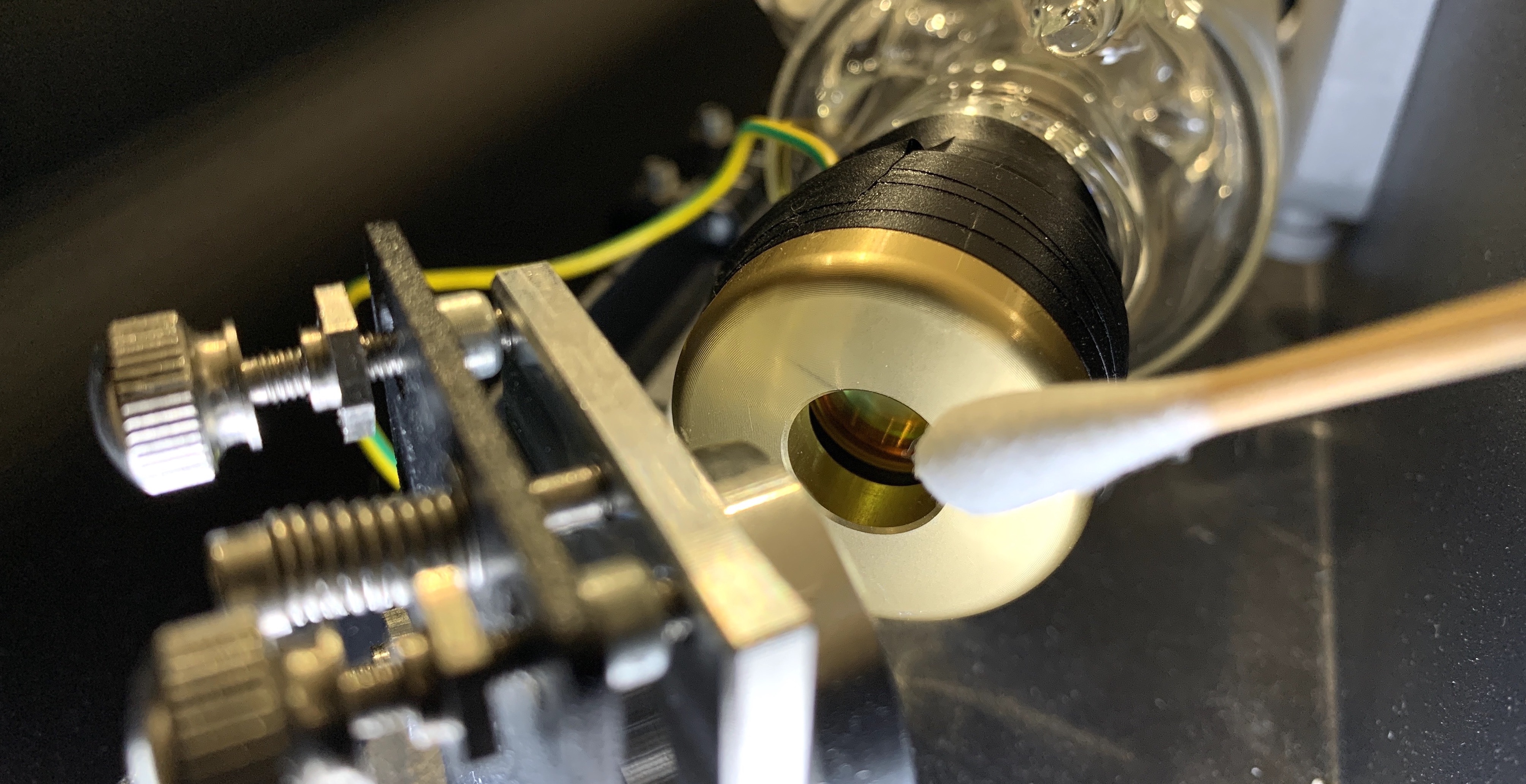

1. 레이저 튜브 출력 렌즈 세척

레이저 튜브 출력 렌즈는 레이저 튜브의 저압 측(1번 반사경 근처)에 위치해 있습니다. 뒷면 커버를 열고 아래와 같이 닦을 수 있습니다.

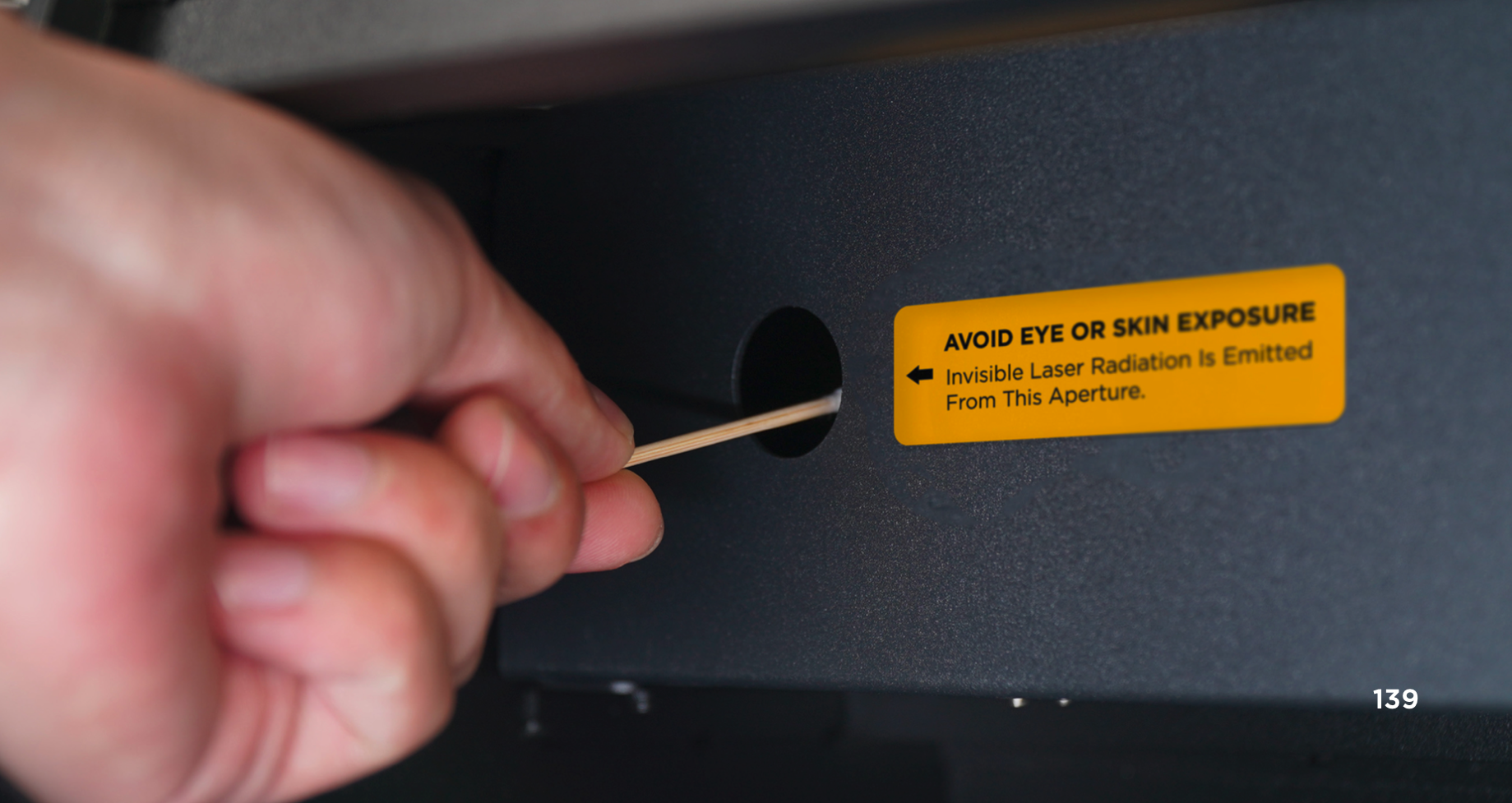

2. 첫 번째 반사경 청소

첫 번째 반사경은 섀시를 마주보는 레이저 튜브의 저압 측에 위치해 있습니다. 아래 그림과 같이 뒷면 커버를 열거나 전면 구멍에서 닦을 수 있습니다.

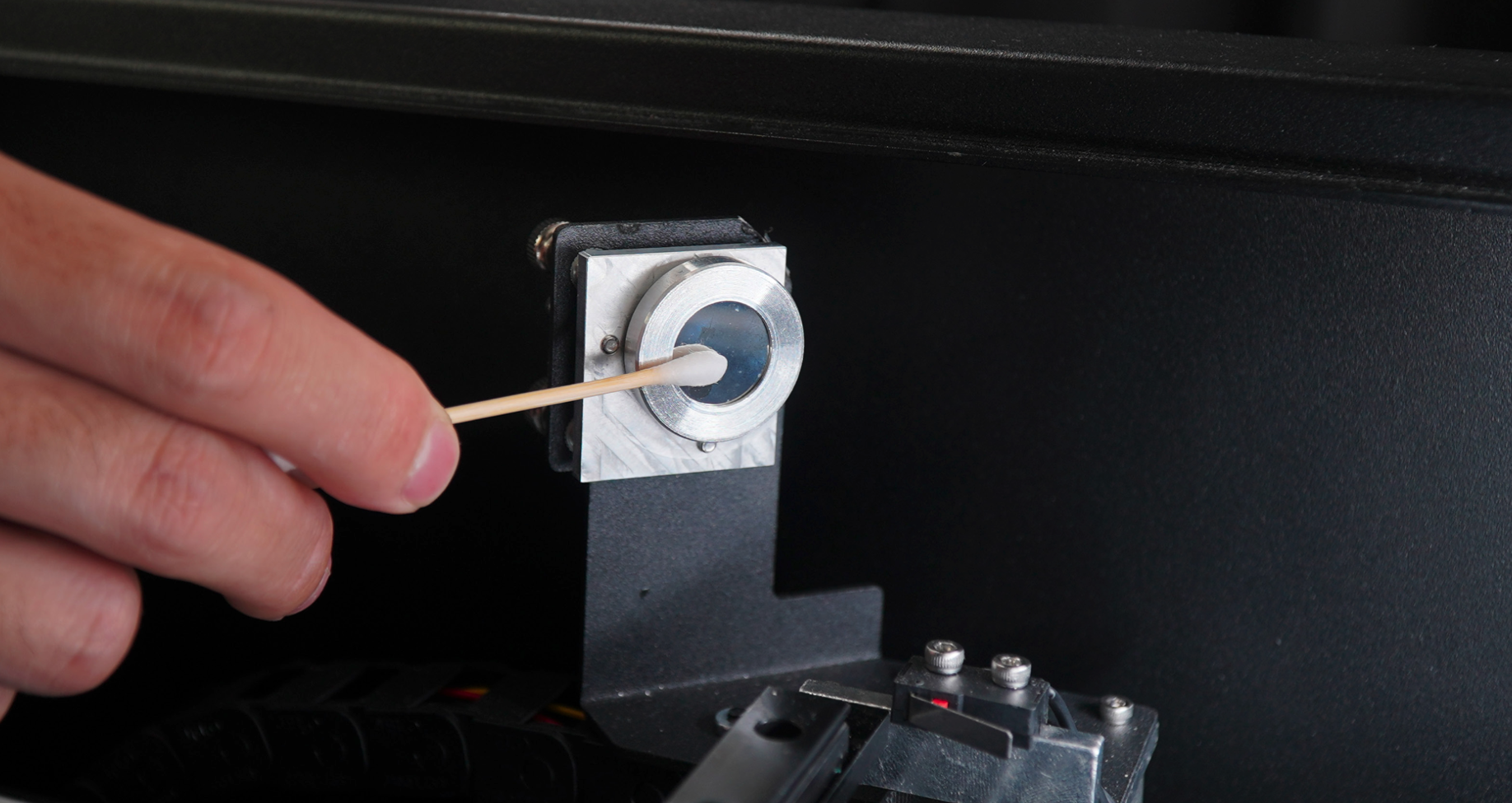

3. 두 번째 반사경 청소

두 번째 반사경은 왼쪽 Y축 가이드 로드에 위치해 있습니다.

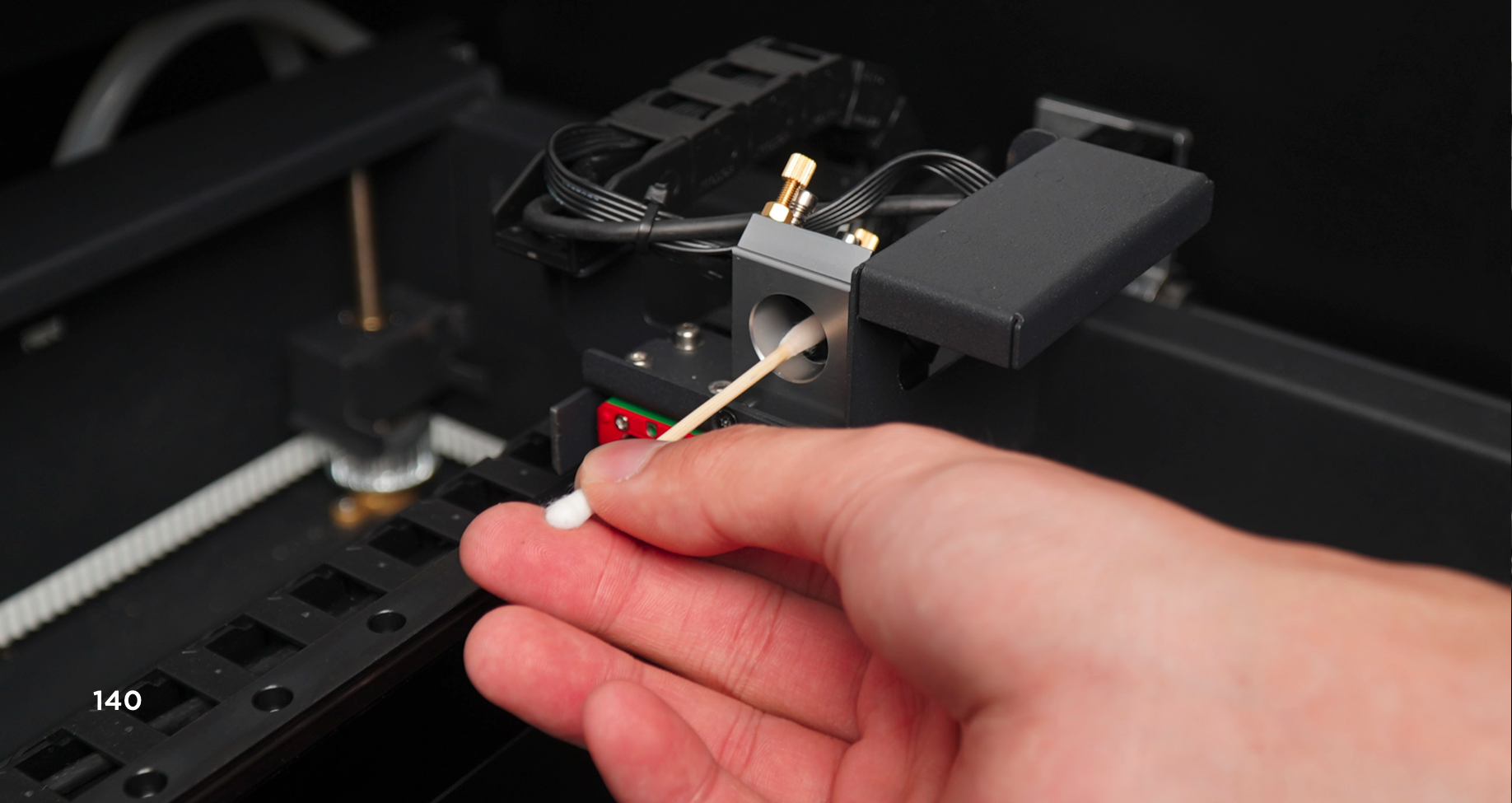

4. 세 번째 반사경 청소

세 번째 반사경은 X축 리니어 레일에 있는 삼각형 반사경 홀더 안에 있습니다.
(절단이나 조각에 문제가 있는 경우 세 번째 반사경을 꺼내서 청소하십시오. 링크)


5. 초점 렌즈 청소

초점 렌즈는 레이저 헤드 내부의 세 번째 반사경 아래에 위치해 있습니다.

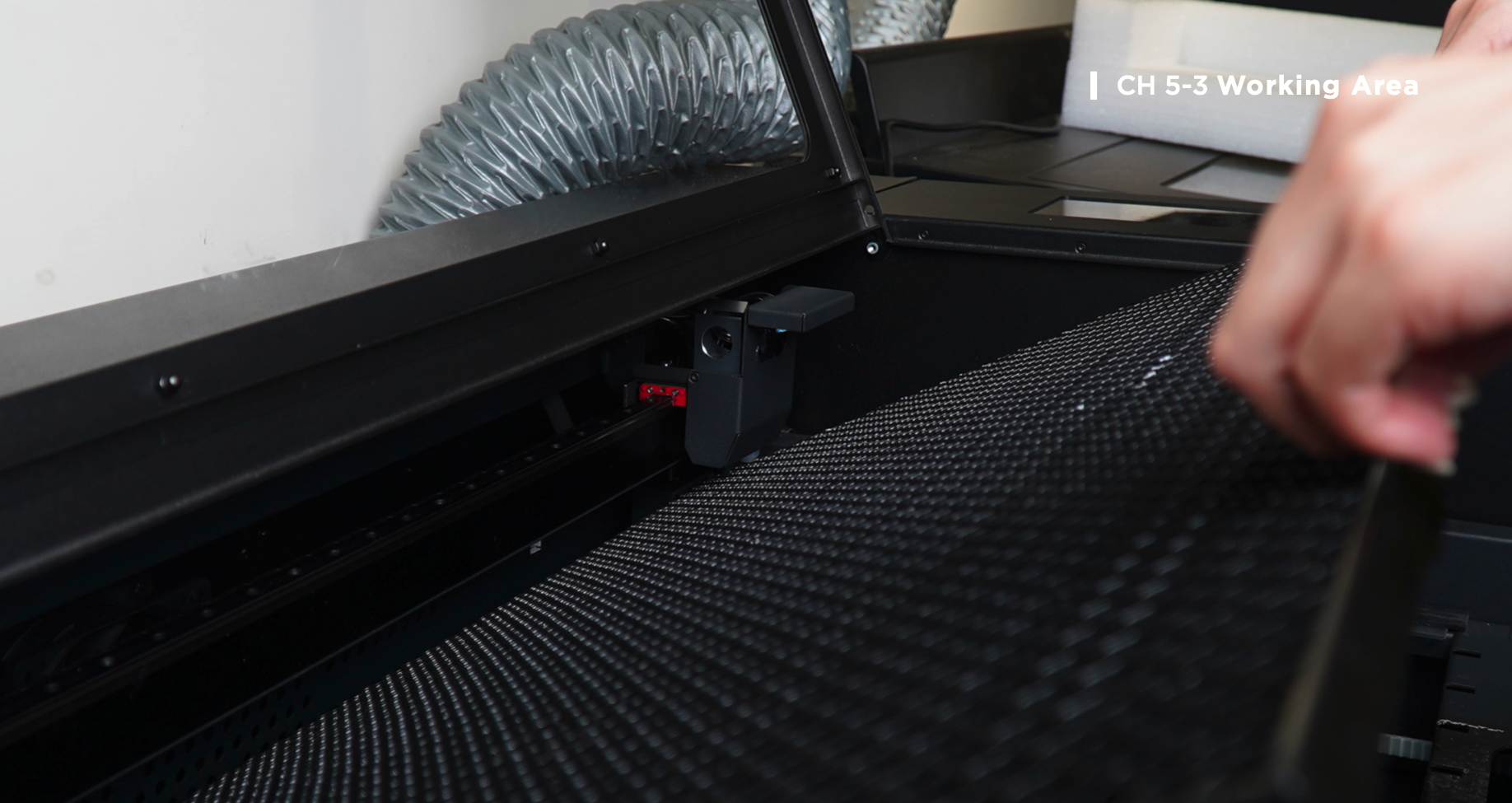

a. 허니컴 테이블 제거

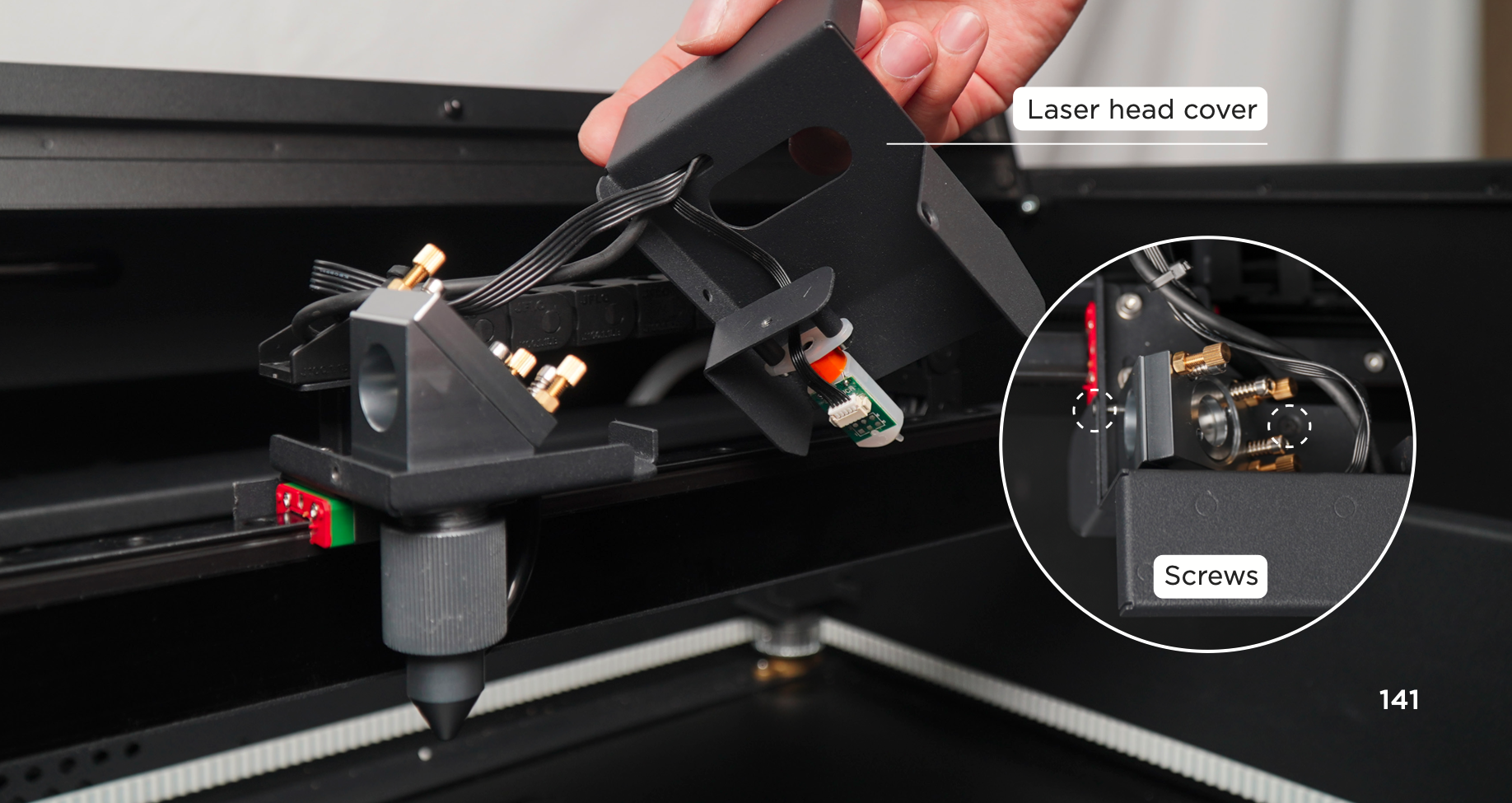

b. 레이저 헤드 커버의 나사 2개를 풀고 커버를 옆으로 이동

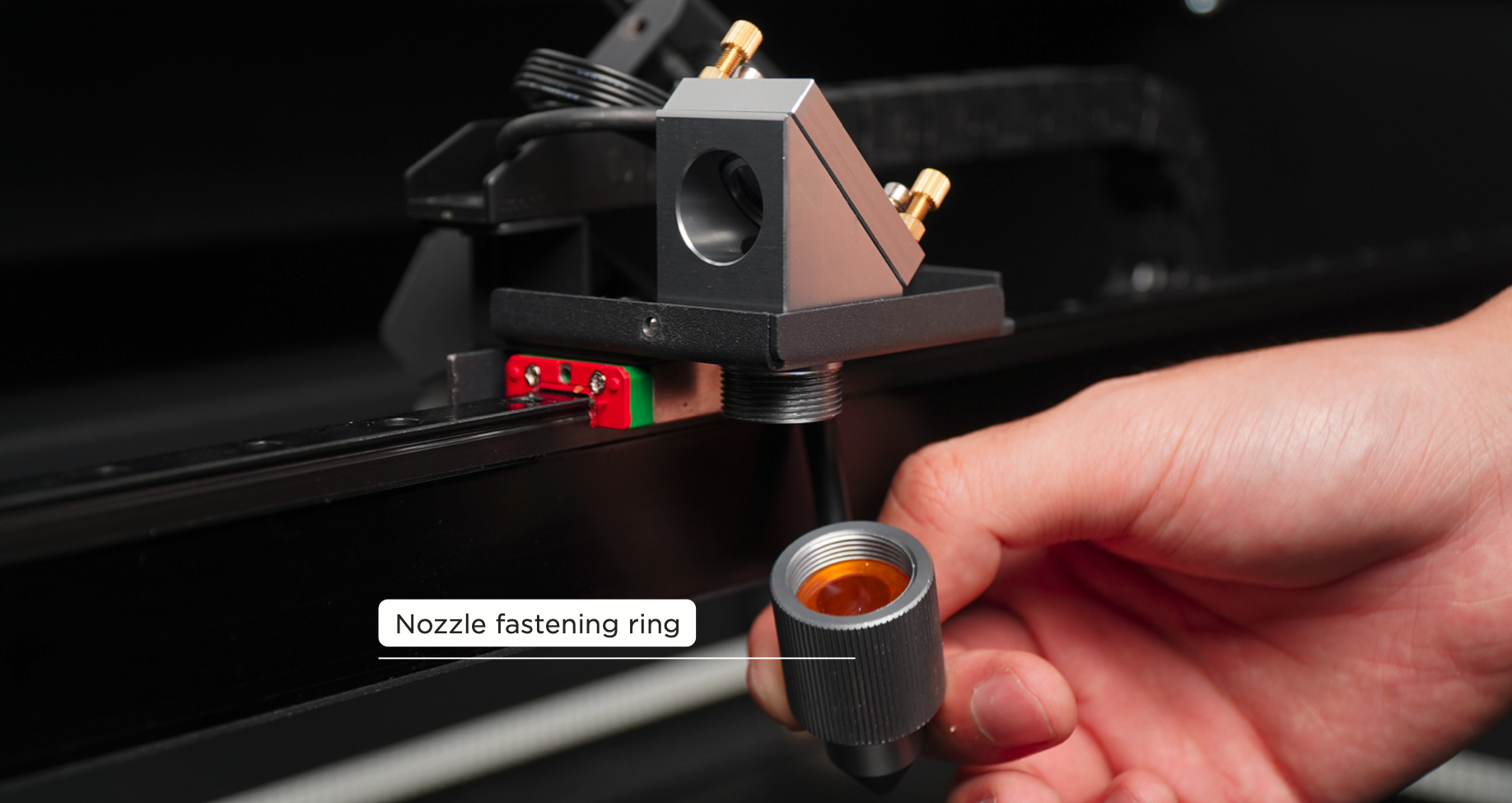

c. 노즐 고정 링을 시계 방향으로 풀기 > 레이저 헤드 제거, 초점 렌즈가 튀어나가지 않도록 주의하십시오

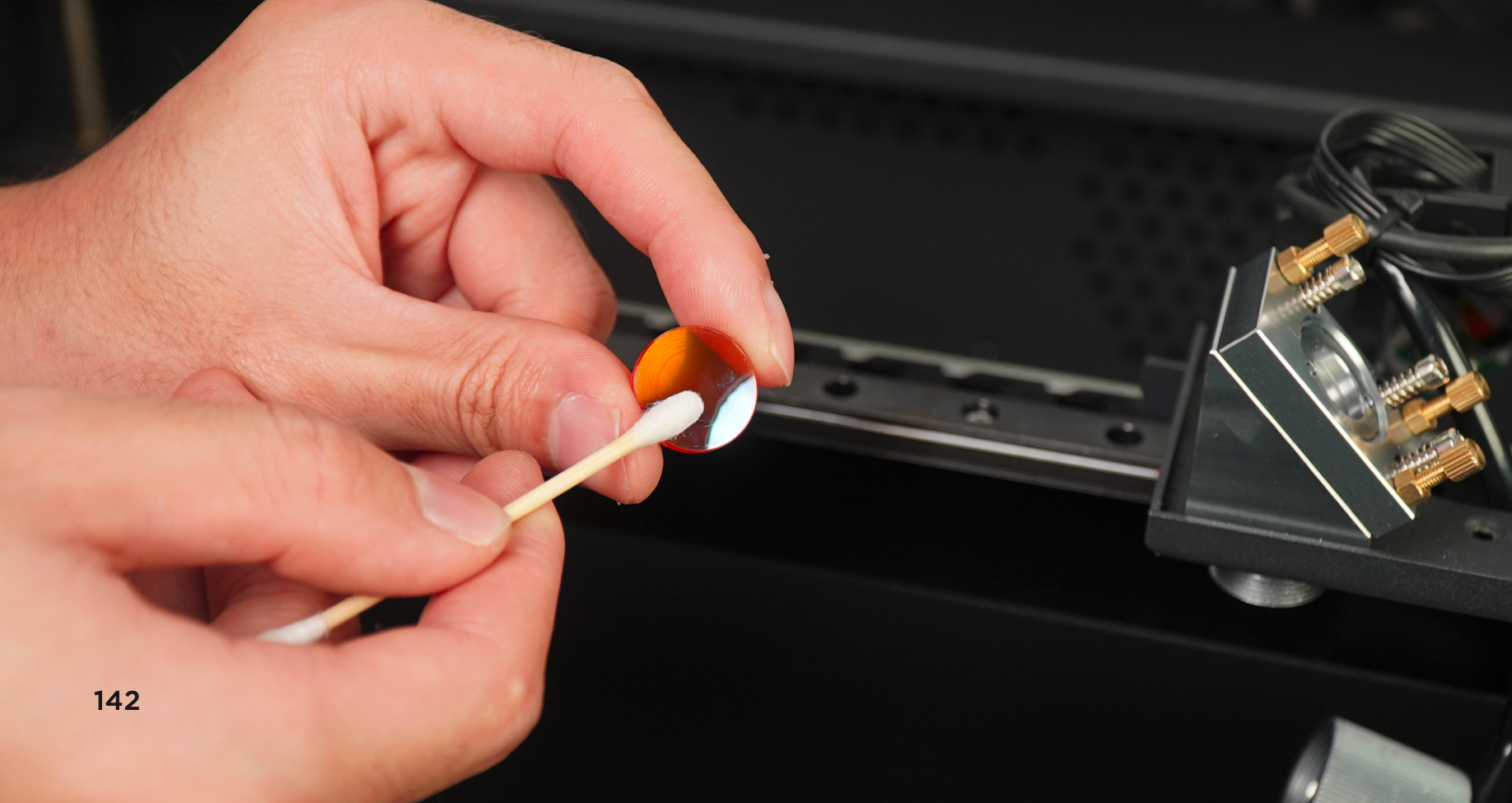

d. 초점 렌즈를 꺼내서 청소합니다.


6. 초점 렌즈 다시 장착

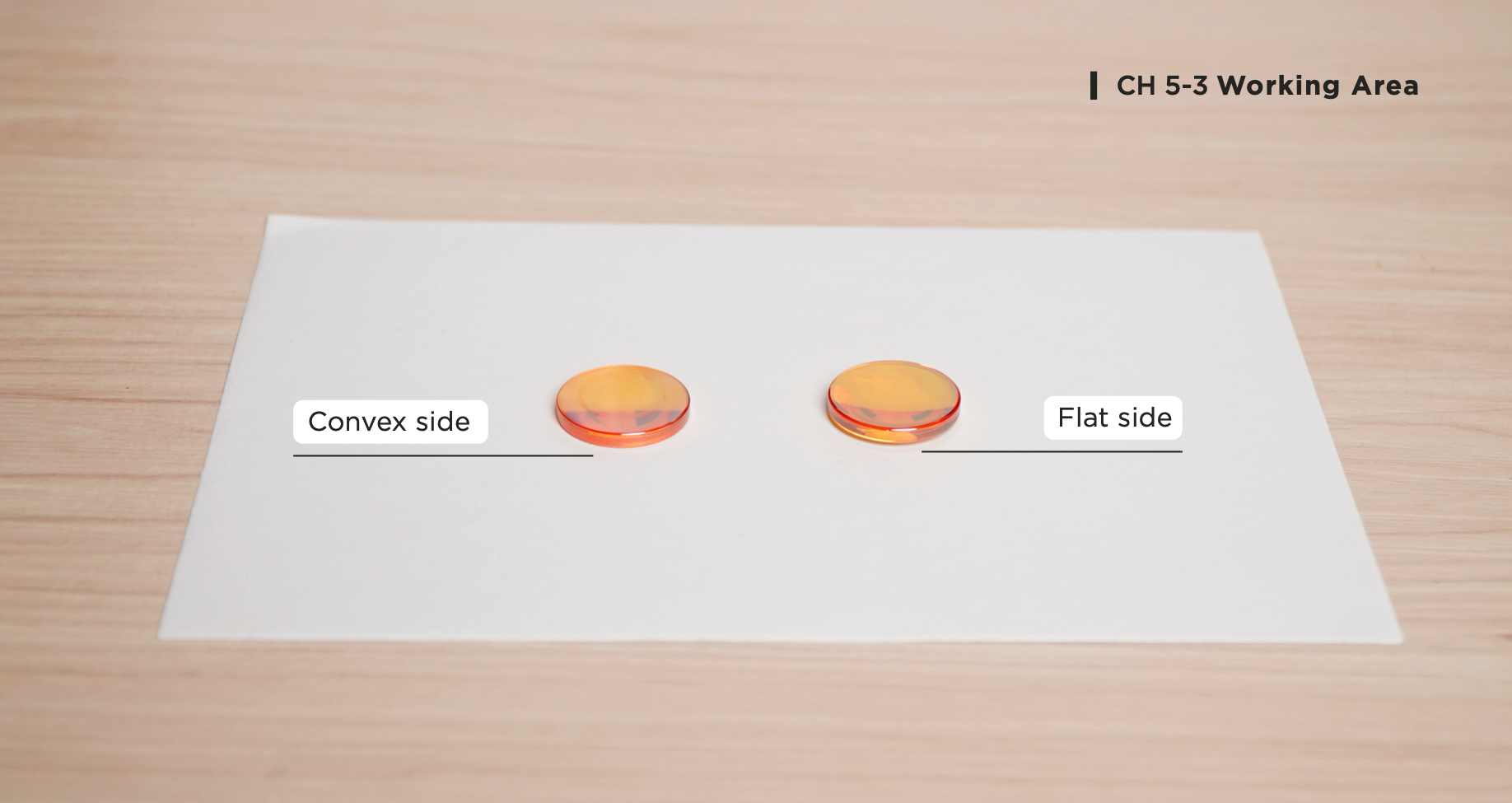

렌즈에는 방향이 있으며, 볼록면이 위쪽을 향하고 평평한 면이 아래쪽을 향합니다.
(초점 렌즈의 가장자리를 손에 들고 초점 렌즈 쪽을 바라보면 볼록면에서는 자신을 볼 수 있고 평평한 면에서는 자신을 볼 수 없습니다.)

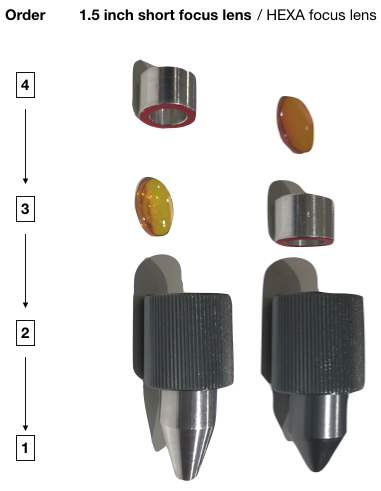

아래 그림과 같이 올바른 순서인지 확인하십시오:

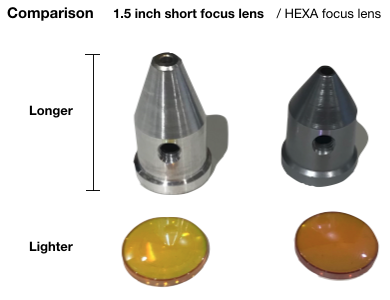

왼쪽은 1.5" 렌즈 추가 부품이고 오른쪽은 표준 렌즈입니다.


⚠️ 지침의 방향에 따라 설치하지 않으면 초점이 부정확해져 조각이 흐려지거나 절단이 불가능할 수 있습니다.
