4-10 레이저 튜브 교체

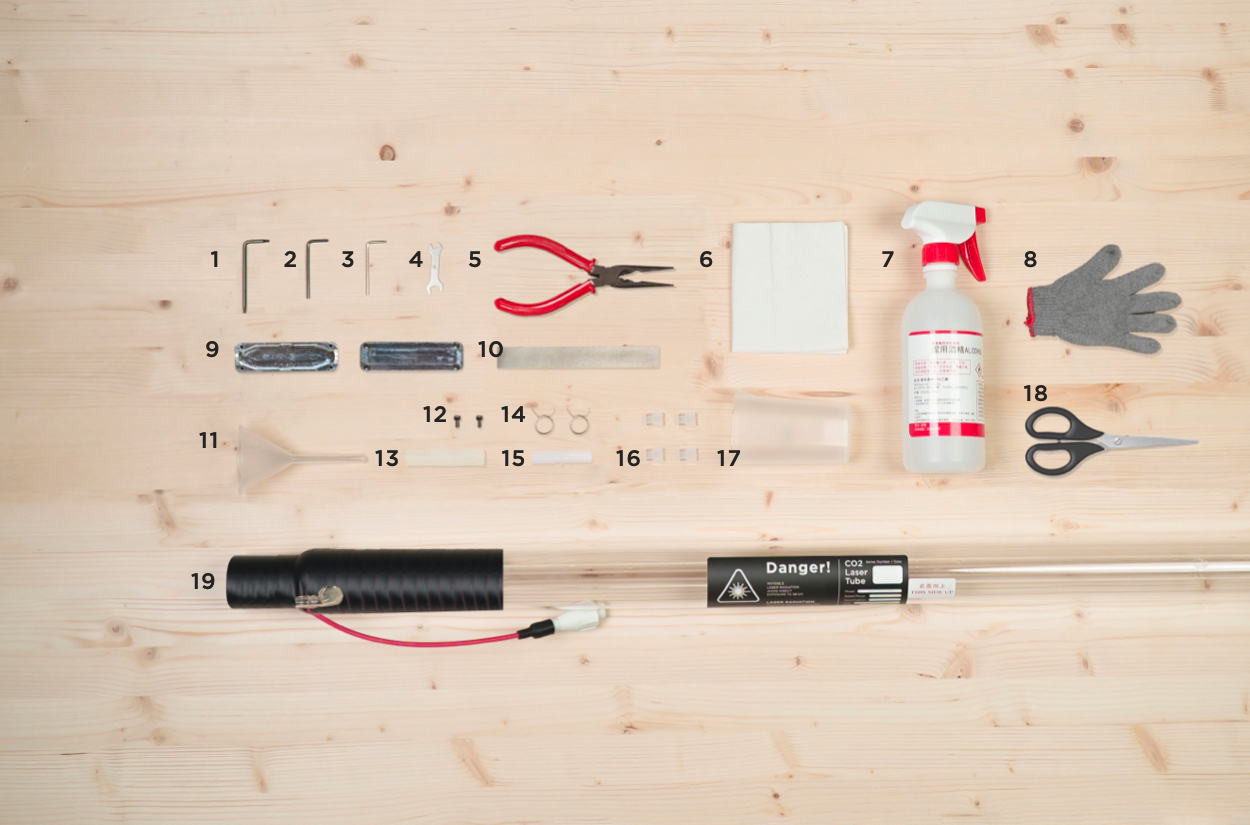

교체 단계

0. 전원을 뽑고 섀시를 엽니다

1. 먼저 전원 코드를 뽑은 다음 레이저 튜브를 교체하십시오.
2. Torx 드라이버를 사용하여 후면 커버 양쪽의 나사 2개를 제거하고 커버를 들어 올리십시오.
3. 레이저 튜브를 교체하기 전에 먼저 후면 섀시에서 먼지를 제거할 수 있습니다. 진공 청소기나 고압 분무기를 사용하여 후면 섀시의 먼지를 제거한 다음 알코올을 묻힌 종이 타월이나 걸레로 더러운 부분을 닦고 다음 작업을 진행하기 전에 섀시가 마를 때까지 기다리십시오.

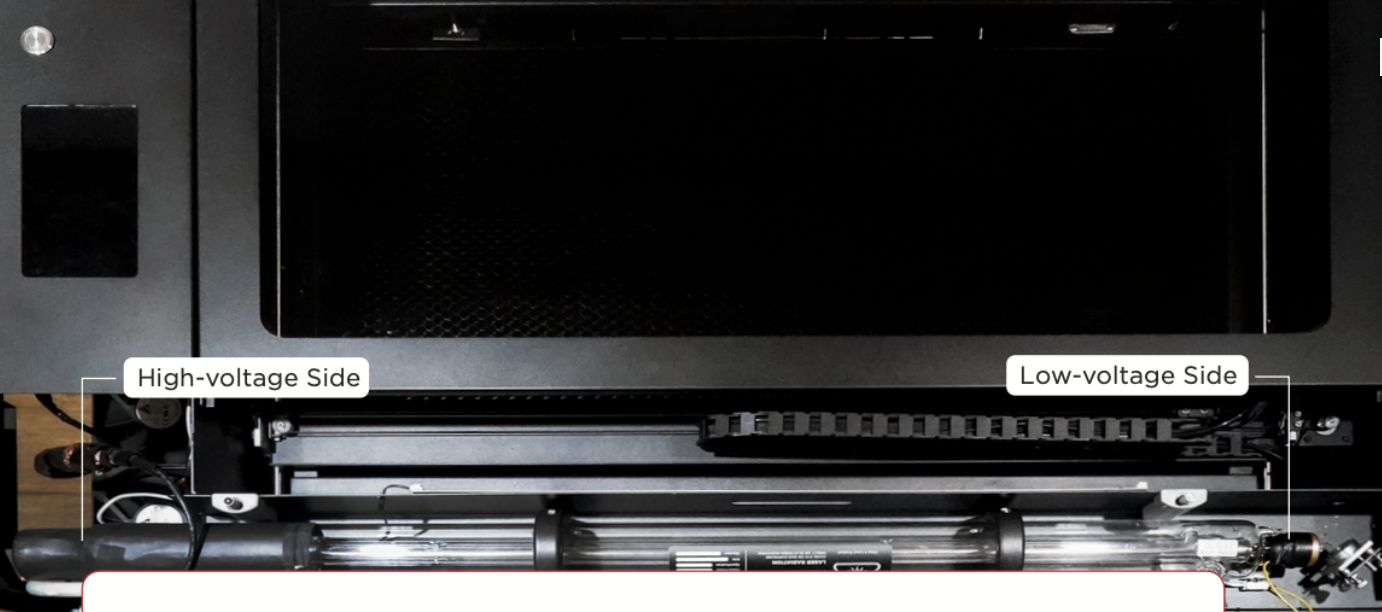

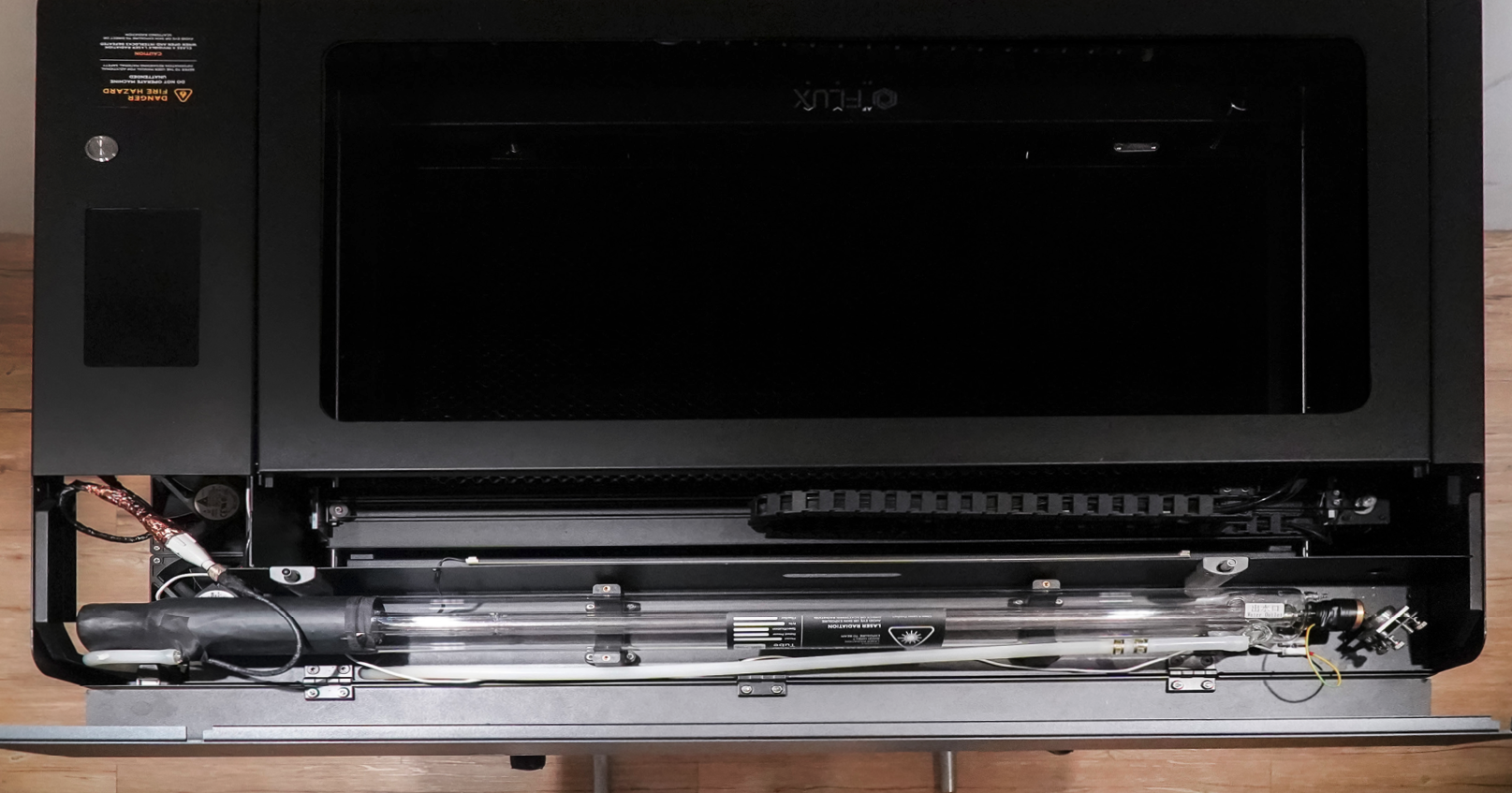

4. 레이저 튜브에는 두 개의 끝이 있습니다. 고전압("High-voltage") 측은 화면 근처에 있고 저전압("Low-voltage") 측은 반사경 근처에 있습니다.
5. 물 유입으로 인한 기기 손상을 방지하기 위해 고전압과 저전압 양쪽에 걸레나 종이 타월을 놓으십시오.

1. 레이저 튜브 전선 분리：

a. 자르고 분리

이번이 처음으로 튜브를 교체하는 것이 아니라면 이 단계를 건너뛰고 2.5mm 앨런 키로 알루미늄을 직접 제거하십시오.

1. 제공된 장갑을 착용하십시오

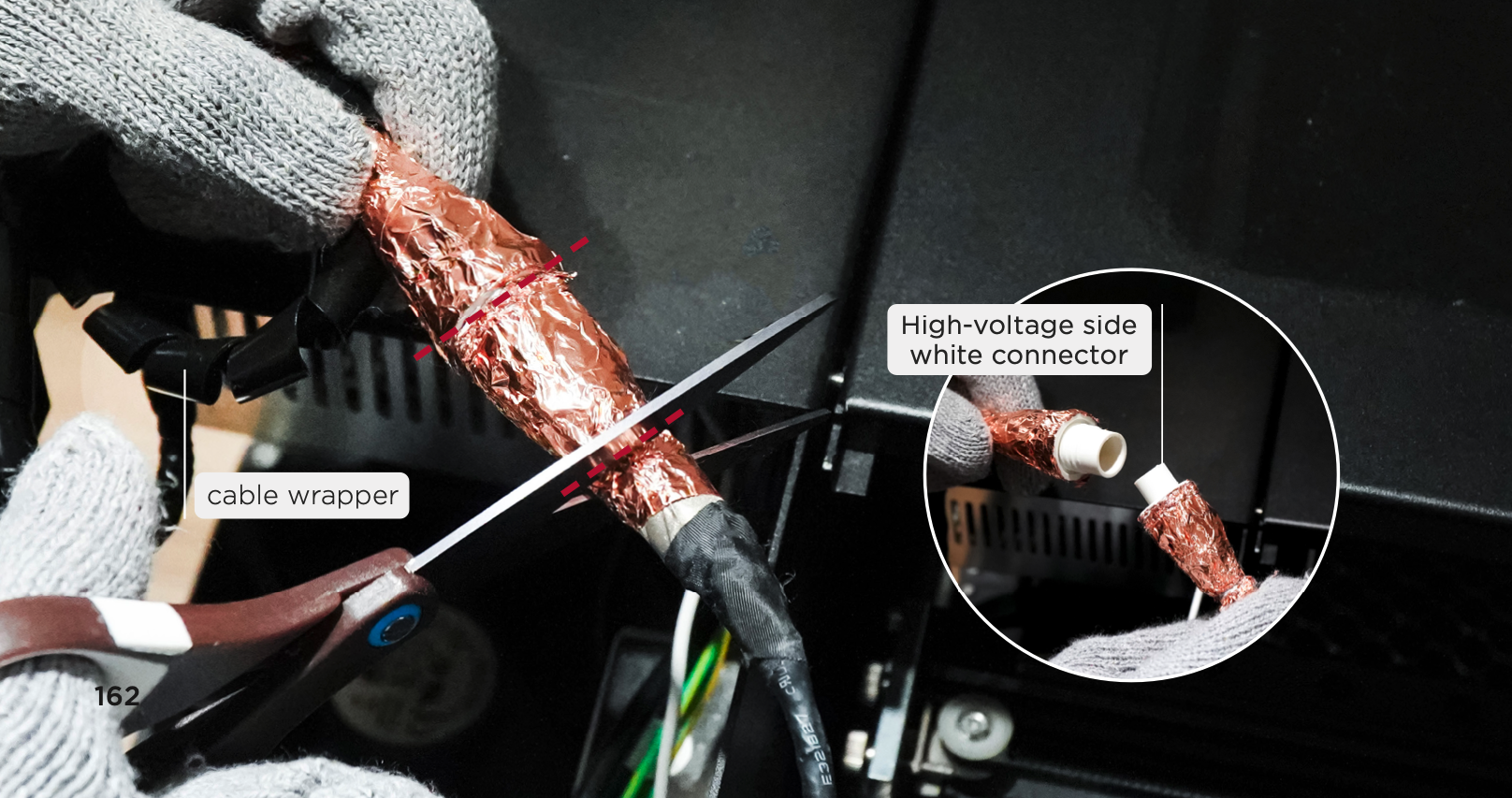

2. 케이블 랩퍼를 제거하십시오
3. 가위로 구리 부분을 자르십시오
4. 고전압 측의 흰색 커넥터를 분리하십시오

b. 레이저 튜브 전선 분리하기

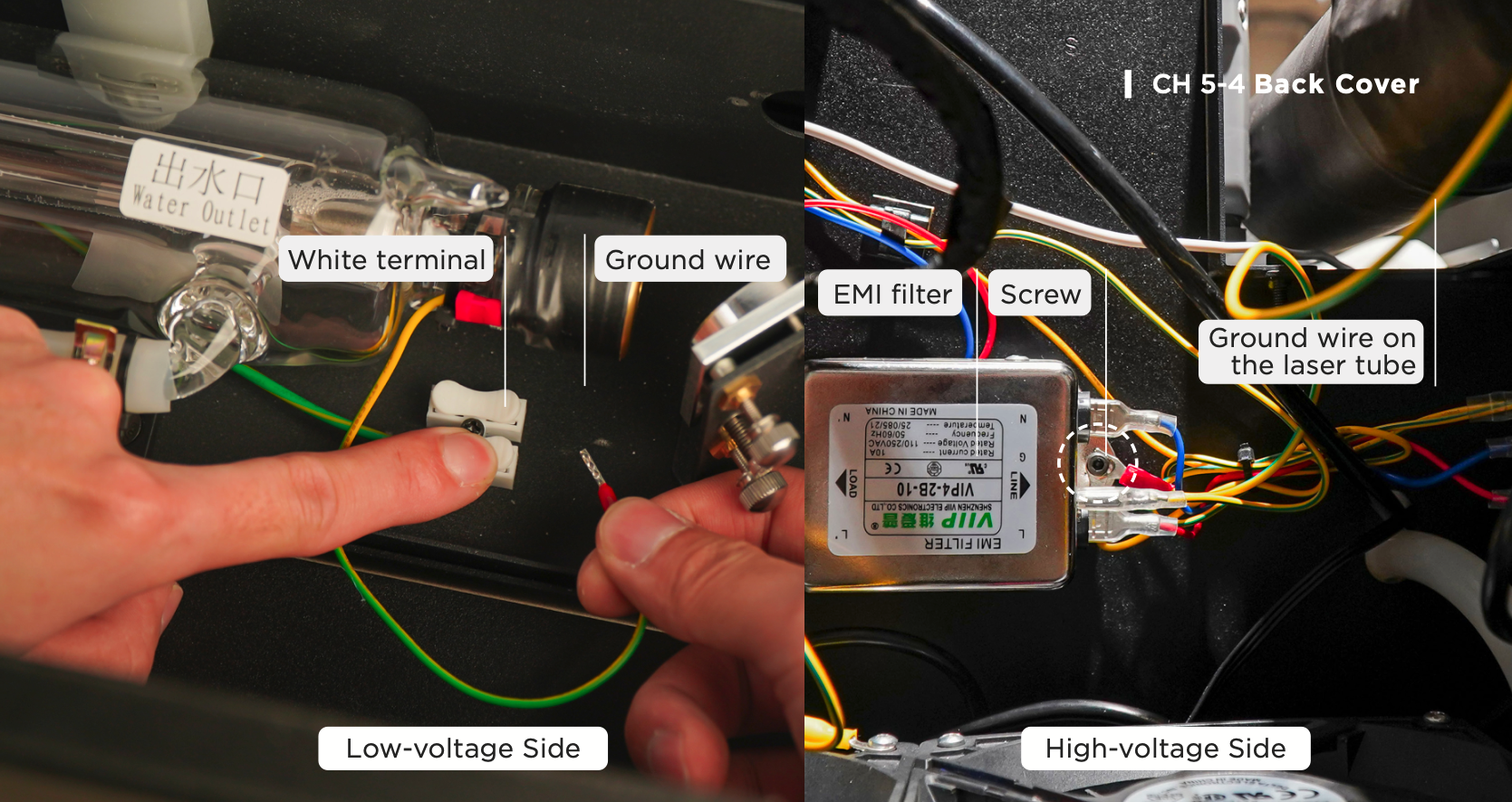

흰색 단자를 누르고 접지선을 뽑으세요

c. 고압 측 접지선 제거하기

2.5mm 앨런 키를 사용하여 EMI 필터의 나사를 풀어주세요. 그 다음, 레이저 튜브에 연결된 접지선을 뽑으세요.

2. 레이저 튜브 홀더 느슨하게 하기

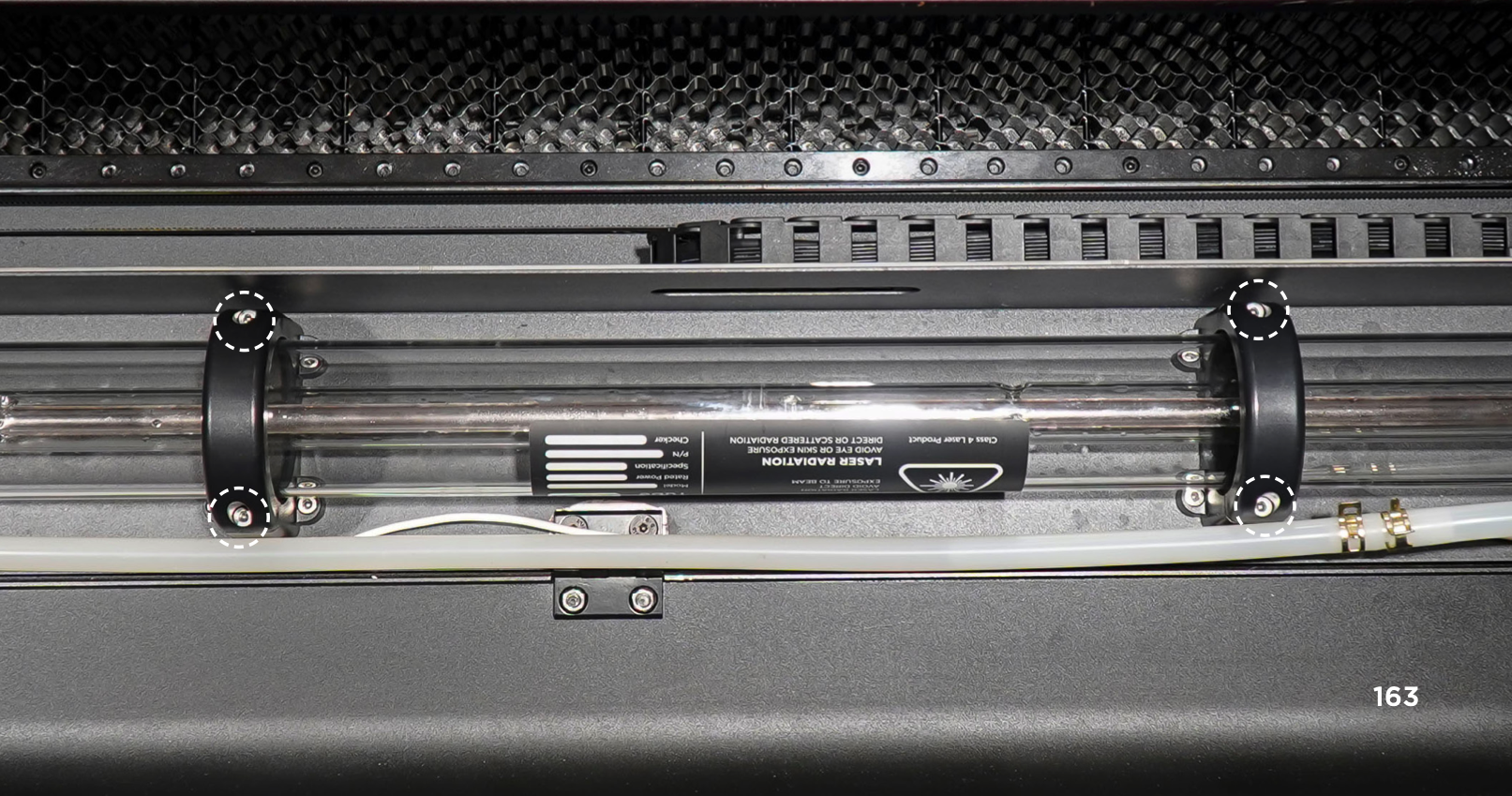

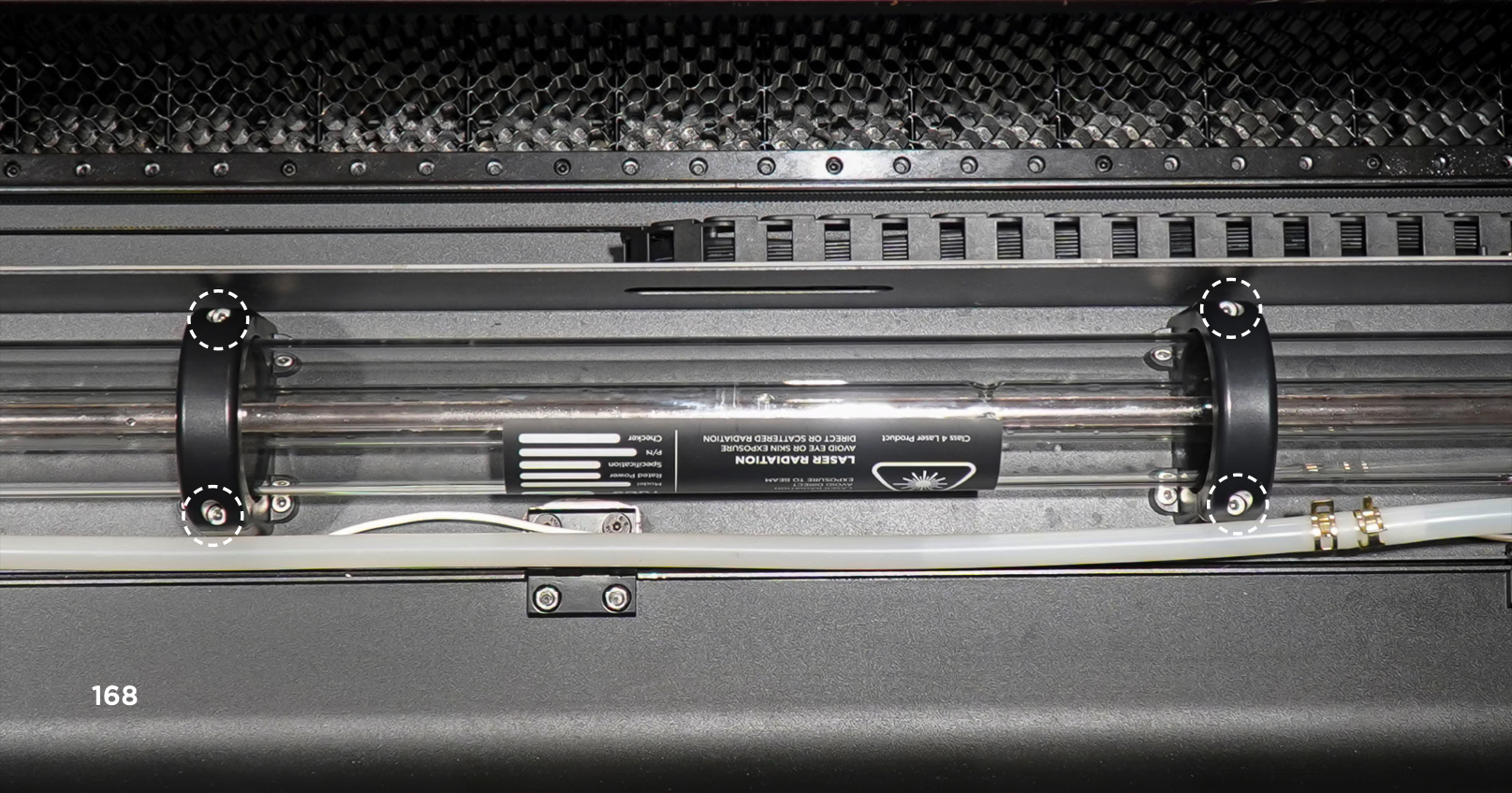

3mm 앨런 키를 사용하여 레이저 튜브 홀더에 있는 총 4개의 나사를 느슨하게 하세요.

3. 물 파이프 분리하기

a. 저압 측으로 이동하세요.

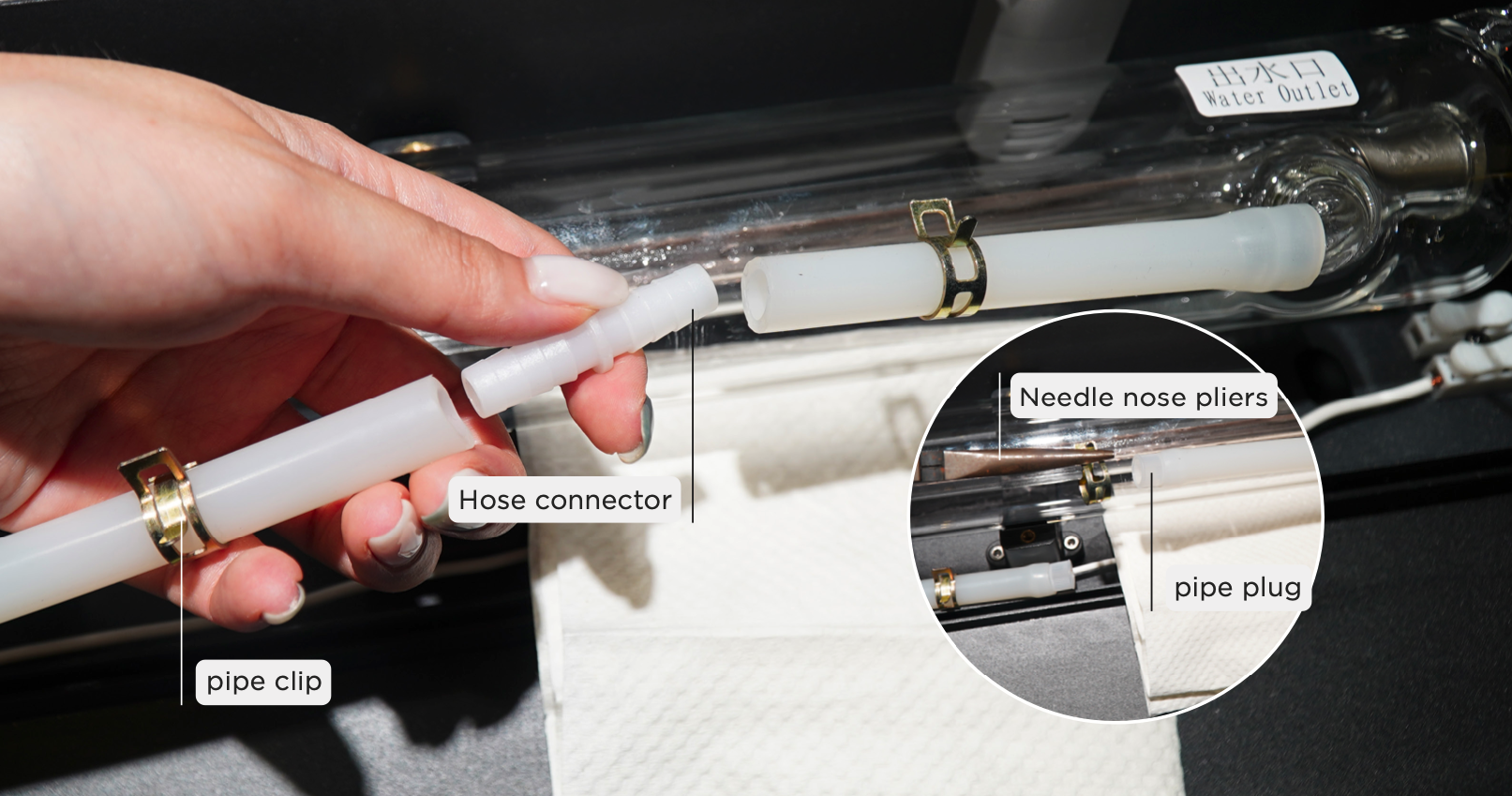

1. 니들 노즈 플라이어로 클램프를 바깥쪽으로 밀어주세요
2. 호스 커넥터를 제거하고 나중에 사용할 수 있도록 따로 보관하세요
3. 짧은 호스에 있는 파이프 클립을 제거하고 나중에 사용할 수 있도록 따로 보관하세요

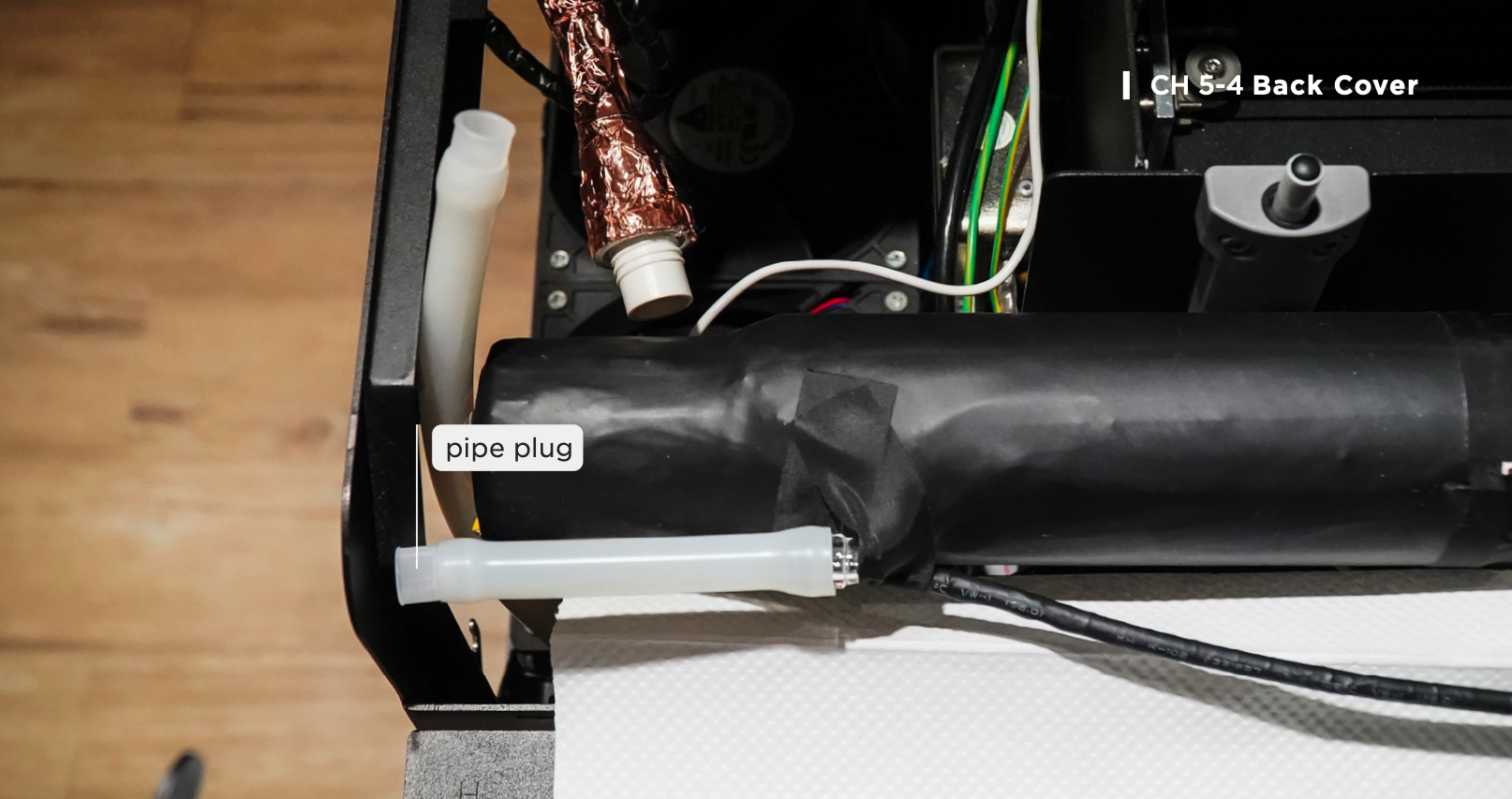

4. 물 누출을 방지하기 위해 두 개의 물 파이프 입구가 파이프 플러그에 삽입되었는지 확인하세요.

⚠️ 고압 측과 저압 측 아래에 수건, 걸레 또는 종이 타월을 반드시 깔아주세요. 물 누출은 기기 오작동을 일으킬 수 있습니다.

b. 고압 측에서 물 파이프 분리하기

레이저 튜브가 튜브 홀더 시트에서 뒷면 커버로 이동할 수 있으면, 파이프를 더 쉽게 뽑을 수 있습니다.

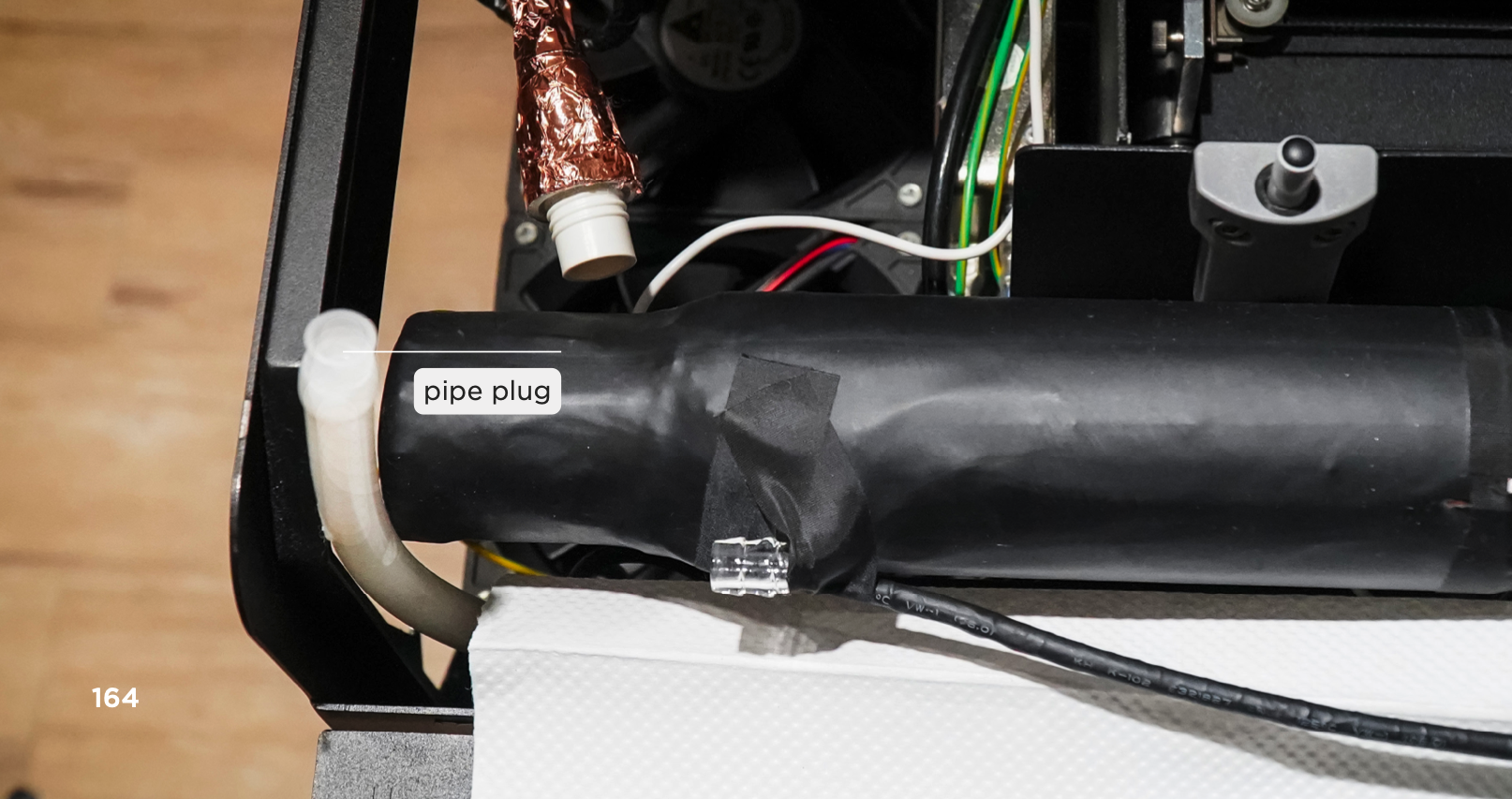

c. 분리 후 파이프 플러그 삽입하기

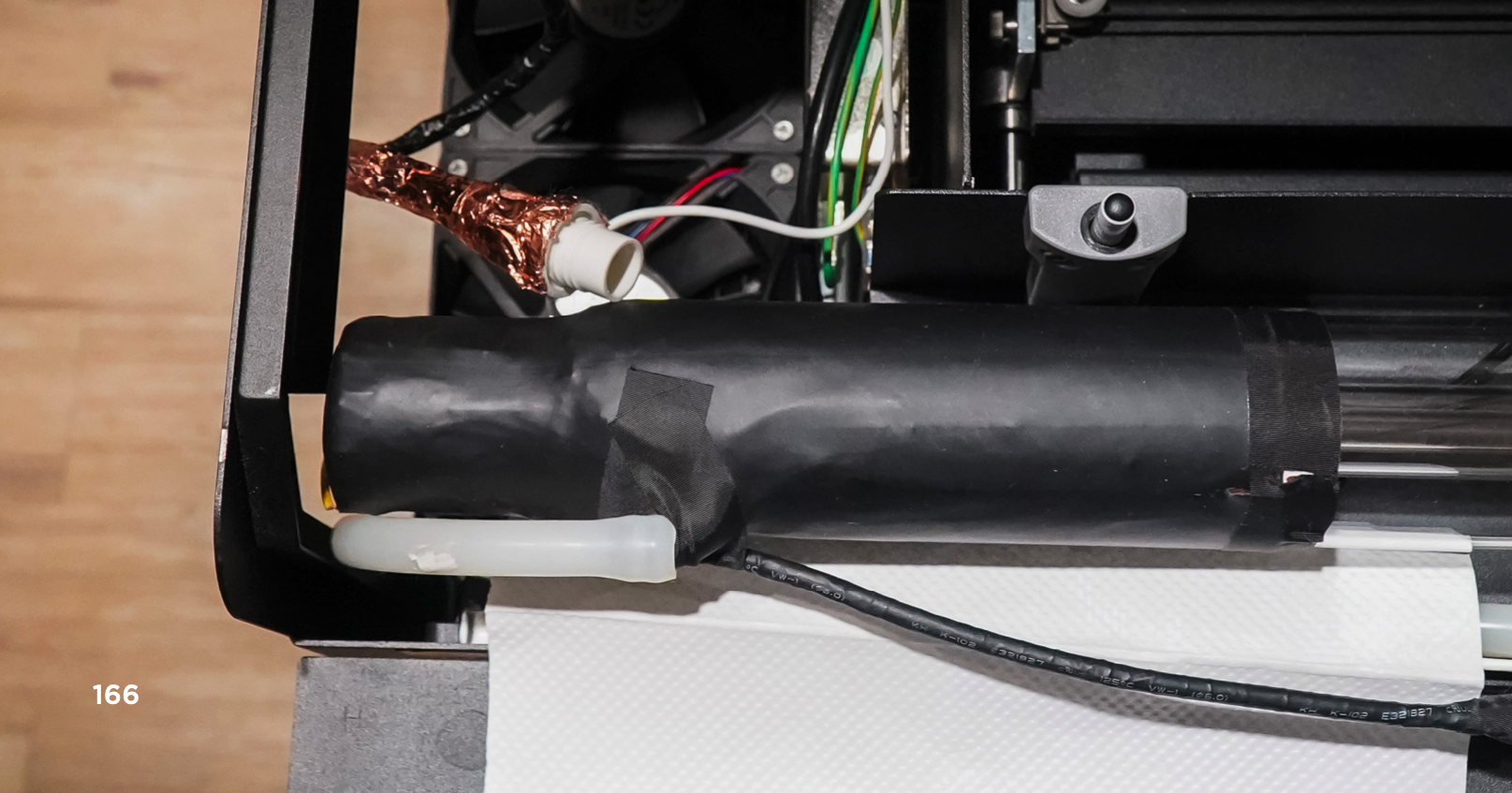

d. 제공된 물 파이프를 삽입하고 물 누출을 방지하기 위해 레이저 튜브의 물 주입구에 연결하세요

⚠️ 기기 부품이 물에 닿지 않도록 주의하세요. 물이 새거나 퍼지면 기기를 완전히 건조시킨 후 시작하세요.

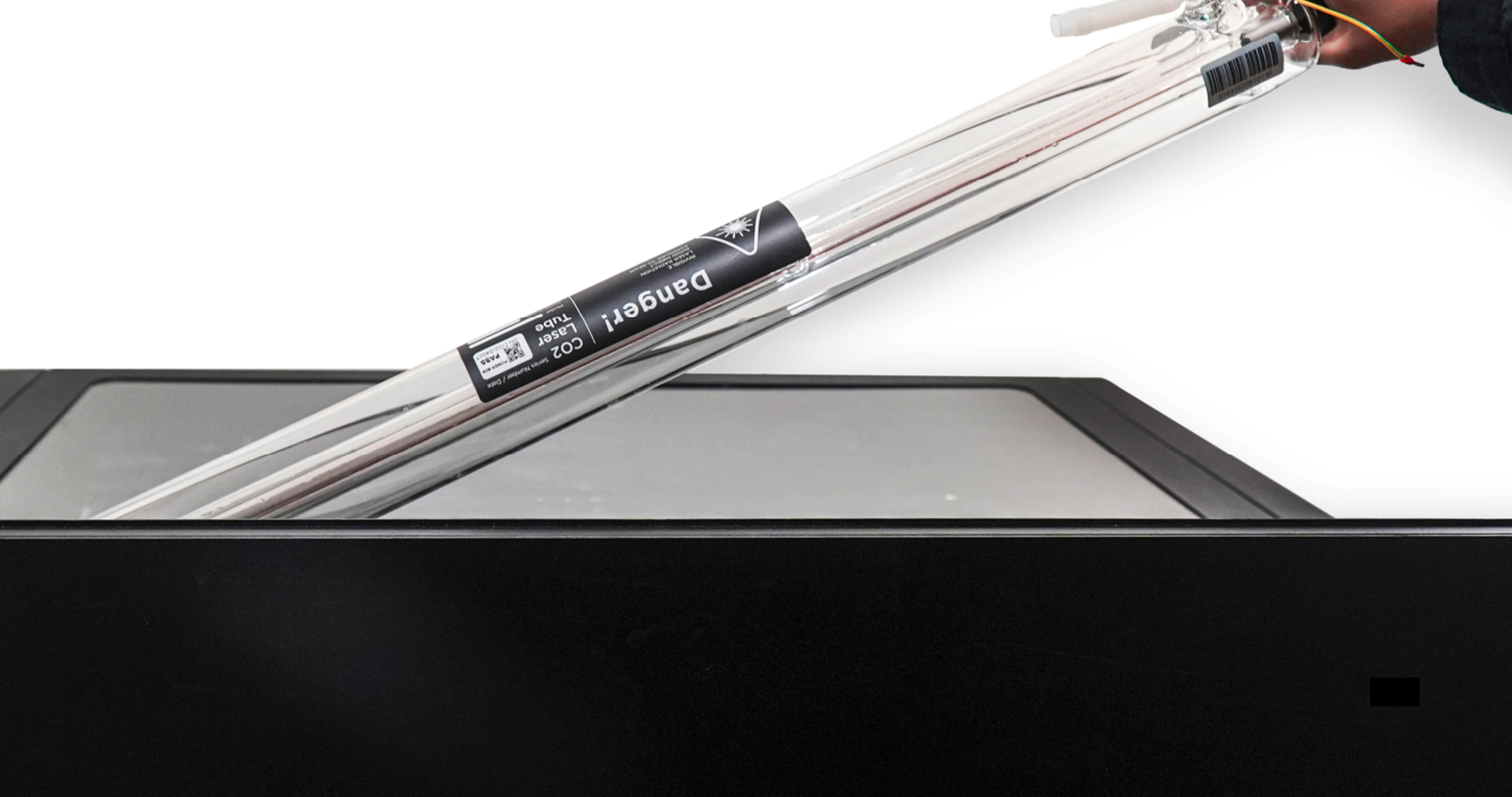

4. 레이저 튜브 제거하기



5. 새 레이저 튜브와 물 호스 설치하기

a. 그림에 따라 레이저 튜브를 배치하세요

b. 고압 측의 물 파이프 플러그를 제거하고 물 파이프를 레이저 튜브에 연결하세요

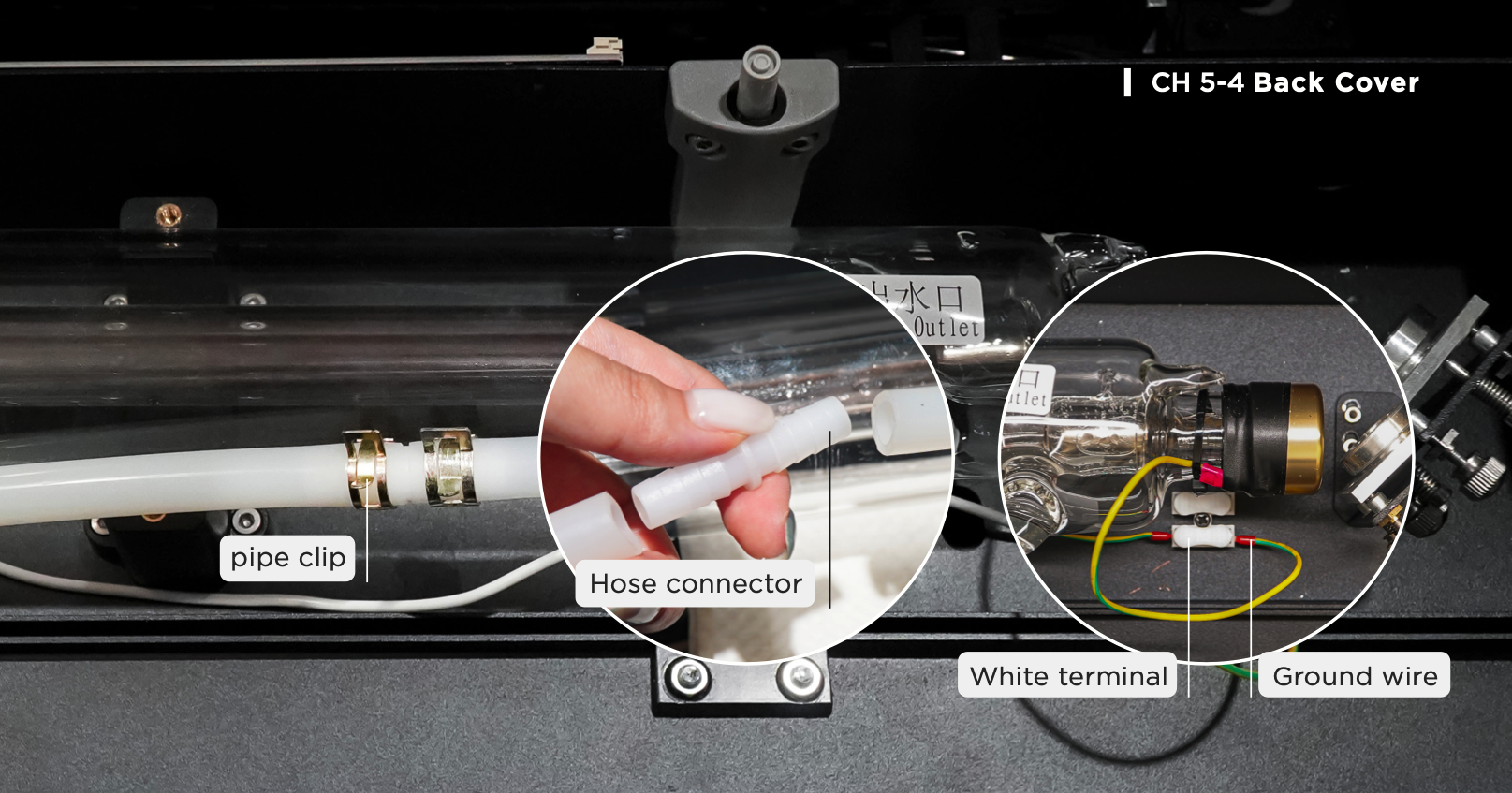

c. 저압 측으로 이동 > 파이프 플러그 제거 > 짧은 물 파이프에 파이프 클립 부착 > 호스 커넥터 삽입 > 니들 노즈 플라이어를 사용하여 파이프 클립을 연결 측으로 이동시켜 물 누출을 방지하세요.
d. 흰색 단자를 누르고 접지선을 삽입 > 흰색 단자 놓기 > 접지선을 살짝 당겨 단단히 연결되었는지 확인하세요.

6. 전도성 직물 테이프 적용, 알루미늄 박스 설치 및 접지선 연결

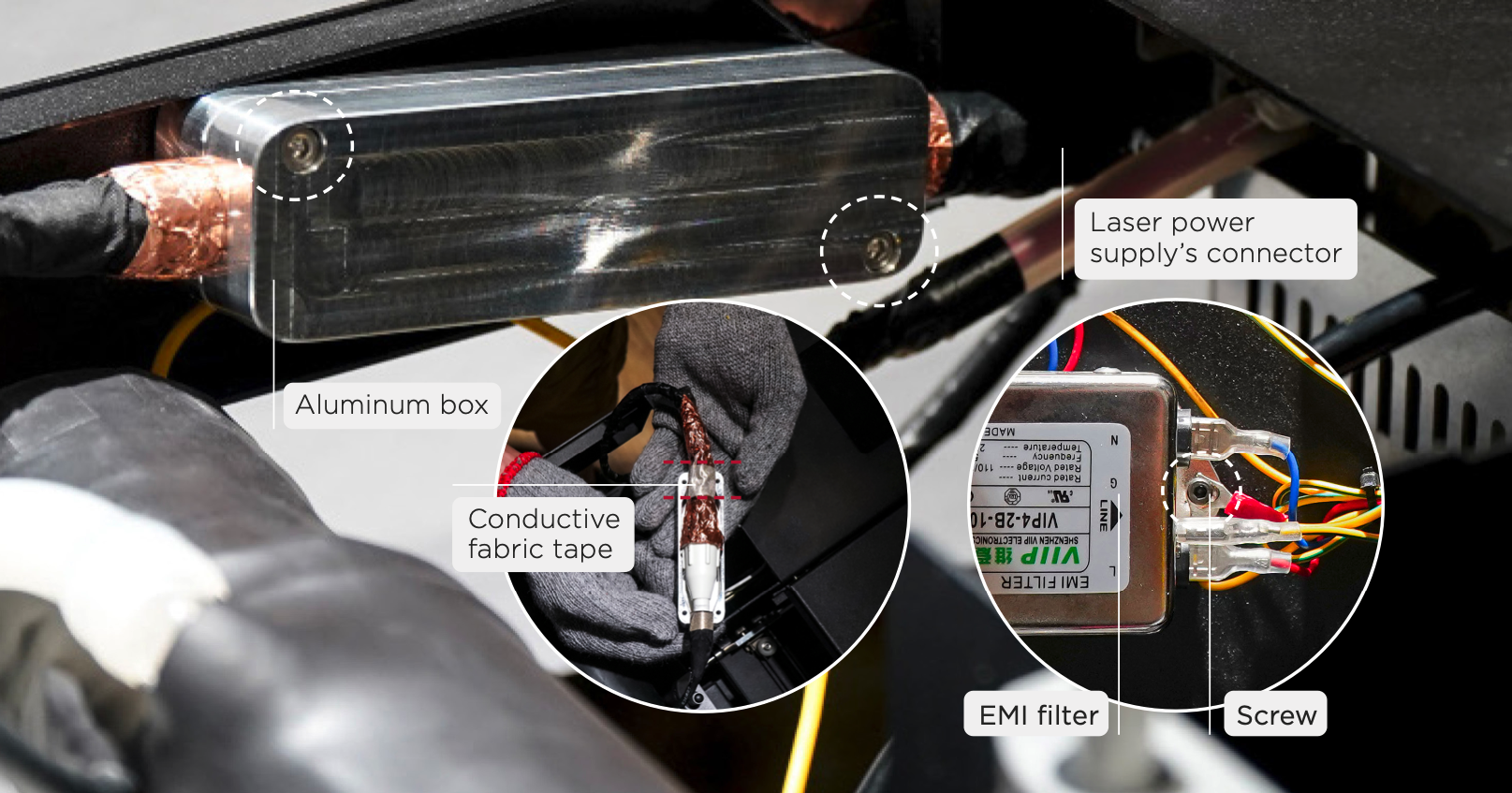

a. 고압측 흰색 커넥터를 연결하고 레이저 전원 공급 장치의 커넥터에 전도성 직물 테이프를 적용합니다.
b. 흰색 커넥터를 알루미늄 박스에 넣고 커버에 장착한 다음 2.5mm 앨런 키로 나사를 조입니다. (케이블과 전선이 구부러지거나 꼬이지 않는 한 박스는 공간에 무작위로 놓을 수 있습니다.)
c. 레이저 튜브 고압측의 접지선을 EMI 필터의 나사 위치에 삽입하고 > 나사를 조입니다.

7. 레이저 튜브 홀더 다시 조이기

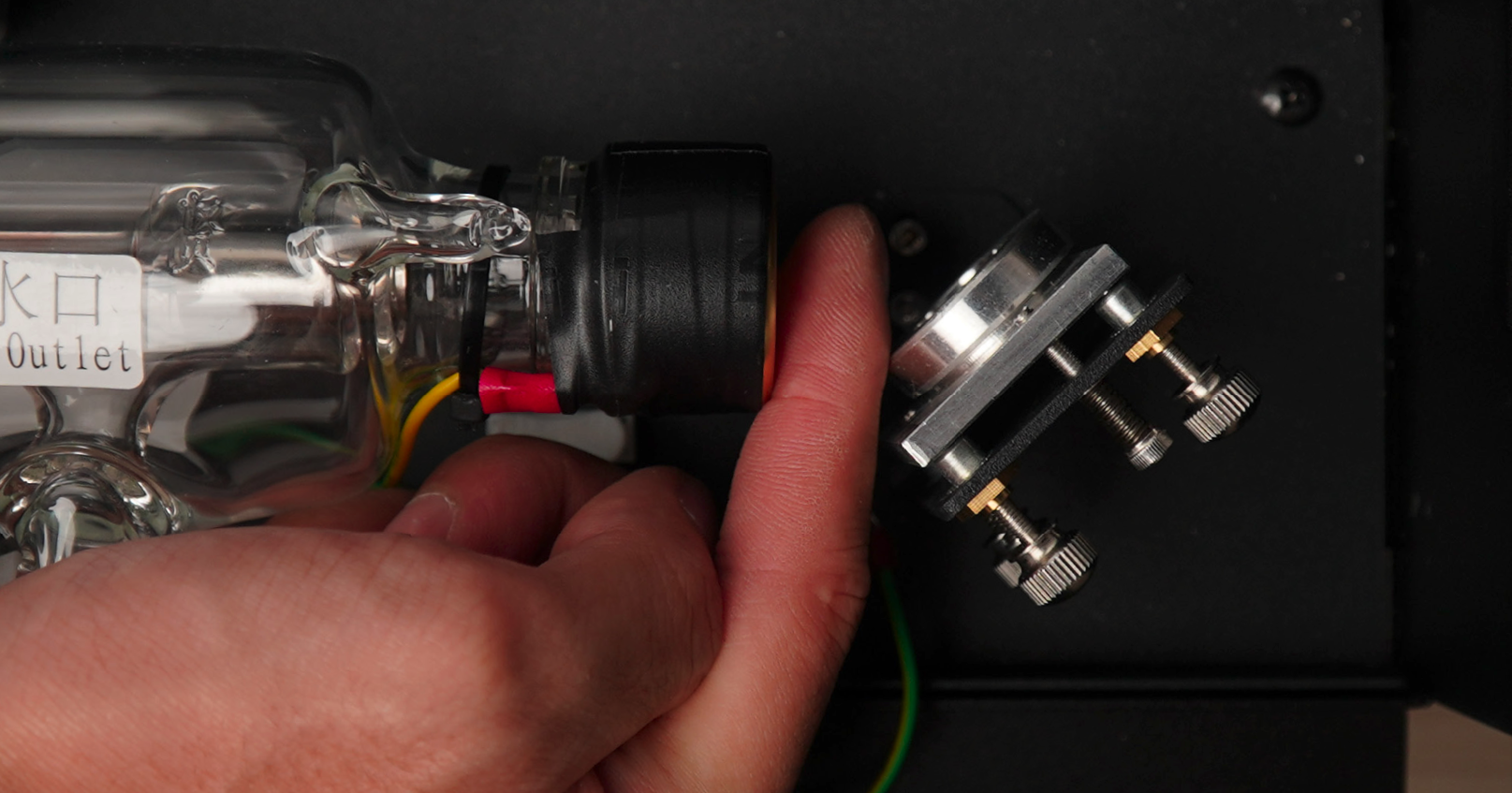

a. 레이저 튜브를 제자리에 놓고 끝단과 첫 번째 반사경 사이에 약 15mm 정도의 손가락 간격을 둡니다. > 물 호스에 접힘이나 꼬임이 없는지 확인하십시오.

b. 3mm 앨런 키를 사용하여 레이저 튜브 홀더의 총 4개 나사를 조입니다. > 레이저 튜브를 살짝 흔들어 이동하지 않는지 확인하십시오.

8. 전원 코드를 연결하고 기기 시작하기

설치가 올바른지 확인한 후 전원 코드를 연결하고 엔진을 시작할 수 있습니다.

9. 워터 펌프 꺼내기

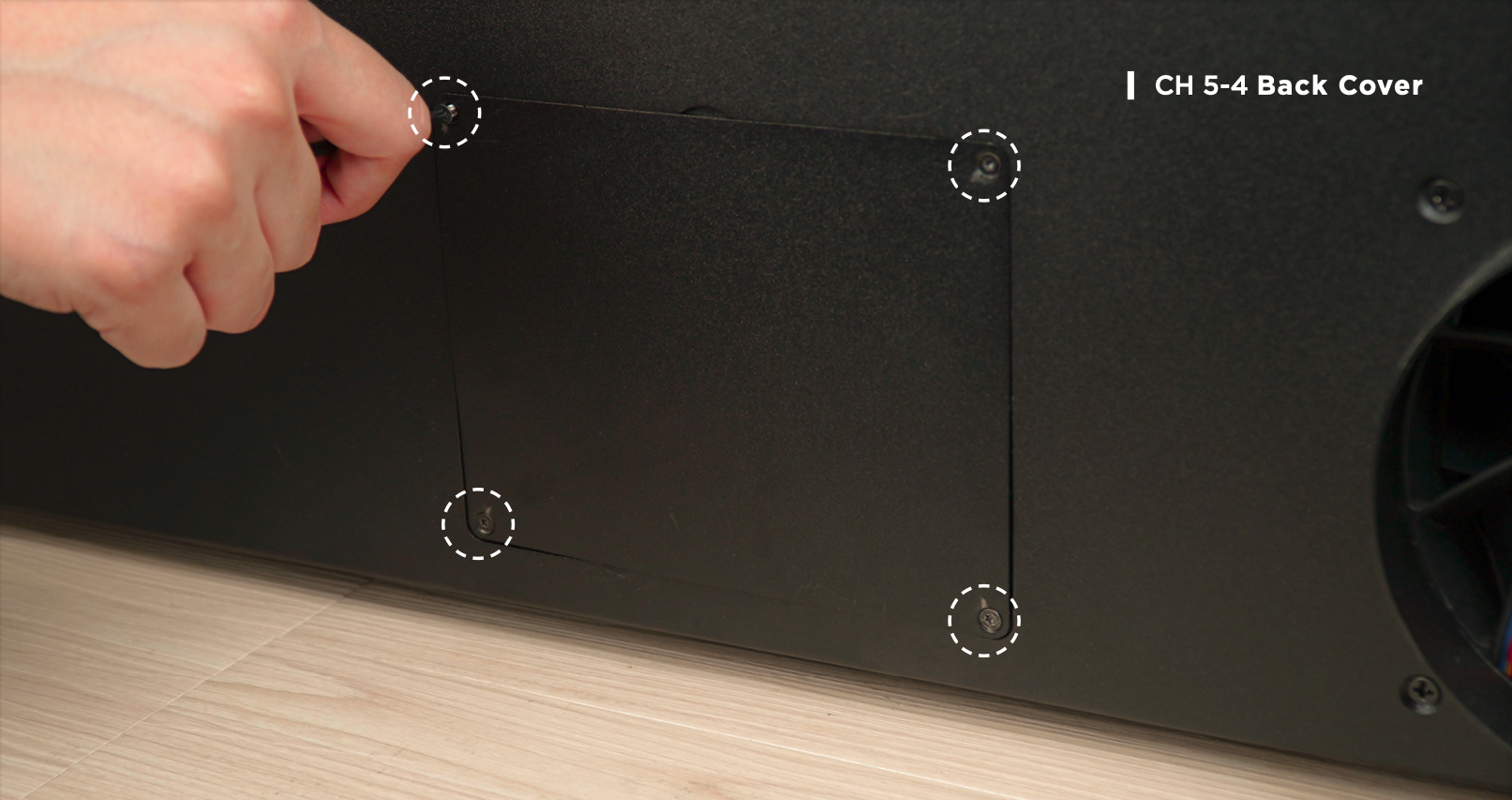

Torx 드라이버를 사용하여 워터 펌프 커버의 4개 나사를 풉니다. > 워터 펌프를 꺼냅니다.

10. 물 추가하기

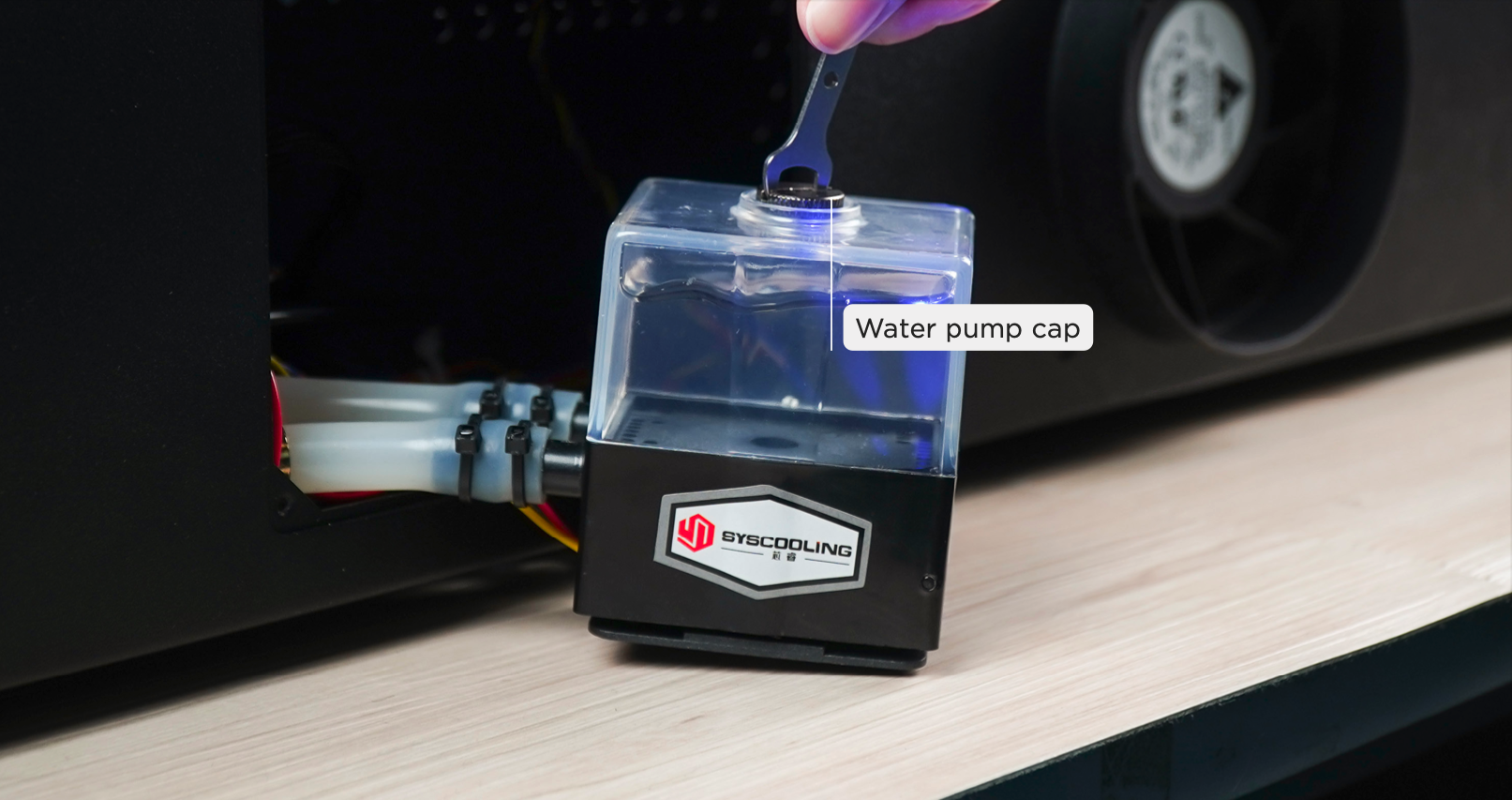

1. 양구 렌치를 사용하여 워터 펌프 캡을 엽니다.
2. 깔때기를 넣습니다.

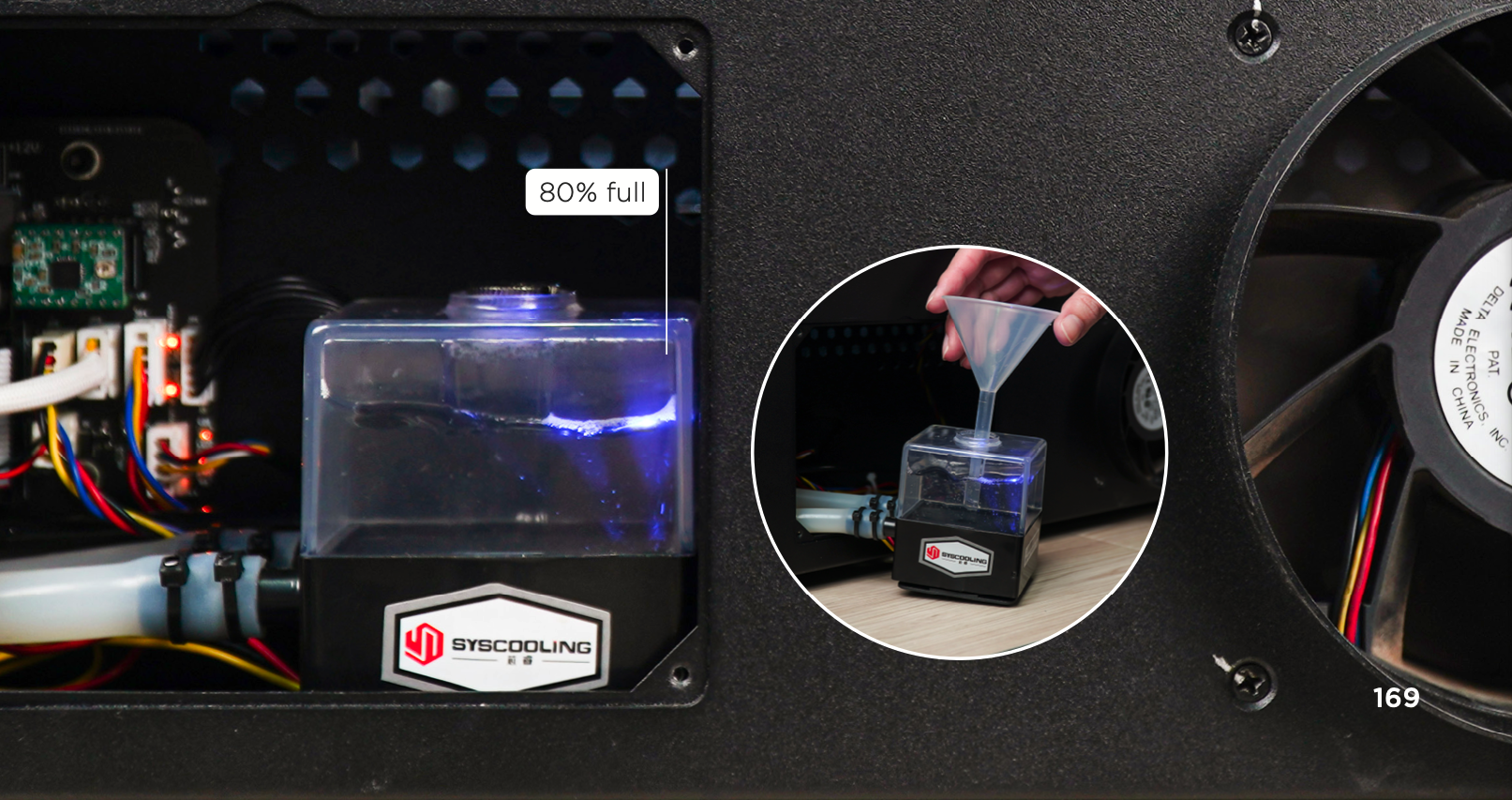

3. 워터 펌프에 증류수를 채웁니다.
4. 화면에서 "MAINTENANCE"를 클릭합니다.
5. 레이저 헤드가 X축과 Y축 원점 복귀를 완료한 후 "Pump"를 클릭합니다.
6. 냉각수가 레이저 튜브로 들어가기 시작하면 워터 펌프의 수위가 떨어집니다. 워터 펌프 수위가 물탱크의 80%에 도달하고 레이저 튜브로 인해 수위가 더 이상 떨어지지 않을 때까지 물을 계속 추가하십시오.

11. 워터 펌프 캡과 커버 다시 조이기

1. 양구 렌치를 사용하여 워터 펌프 캡을 다시 조입니다.
2. 펌프를 원래 위치에 놓습니다.
3. Torx 드라이버로 워터 펌프 커버의 4개 나사를 다시 조입니다.



⚠️
1. 물 흐름에 영향을 줄 수 있는 물 호스의 접힘이나 꼬임이 없는지 확인하십시오.
2. 불순물이 수냉 효과에 영향을 미치지 않도록 증류수를 사용하십시오.
3. 레이저 튜브 내부에 기포가 너무 많으면 방열 효율에 영향을 미칩니다. 물을 80% 이상 채우거나 물을 추가할 때 호스를 눌러 기포가 발생하지 않도록 하는 것이 좋습니다.
4. 물이 넘치지 않도록 수위를 주의 깊게 관찰하십시오.
5. 감전을 방지하기 위해 전원 코드를 꽂은 후 레이저 튜브의 고압 측 근처 영역을 만지지 마십시오.
6. "유지보수" 페이지를 사용할 때 레이저 스위치를 만지거나 레이저 튜브 끝 부분에 손을 대지 마십시오.
7. 워터 펌프가 작동하지 않으면 판매점에 문의하십시오.
8. 레이저 튜브를 이동한 후에는 광학 경로 정렬을 수행해야 합니다.
