권장 주기
3개월마다
참고: I레이저 발진 시 발생하는 열로 인한 유리 레이저 튜브의 파손과 워터 펌프 막힘을 방지하기 위해 충분한 증류수로 수냉 효과를 유지해야 합니다.
Video
준비물
사용자 준비:
1｜니퍼
2｜종이 타월 또는 천
3｜물통
액세서리 상자 내 포함:
4｜Torx 드라이버
5｜3mm 육각 렌치
6｜양구 스패너
7｜깔때기
유지보수 절차
0. 전원 플러그 분리
- 물을 교체하거나 보충하기 전에 기기의 전원을 끄고 전원 코드를 분리하십시오.
- Torx 드라이버를 사용하여 후면 커버 양쪽의 나사 두 개를 제거한 다음 커버를 들어 올리십시오.
- 레이저 튜브에는 두 개의 끝이 있습니다: 고전압 측은 화면 근처에 있고, 저전압 측은 반사경 근처에 있습니다.
- 물이 심하게 오염되지 않았다면 1단계와 2단계를 생략할 수 있습니다. 그러나 레이저 튜브를 이동한 후에는 반드시 광학 경로를 재정렬해야 함을 유의하십시오.
1. 레이저 튜브 전선 분리

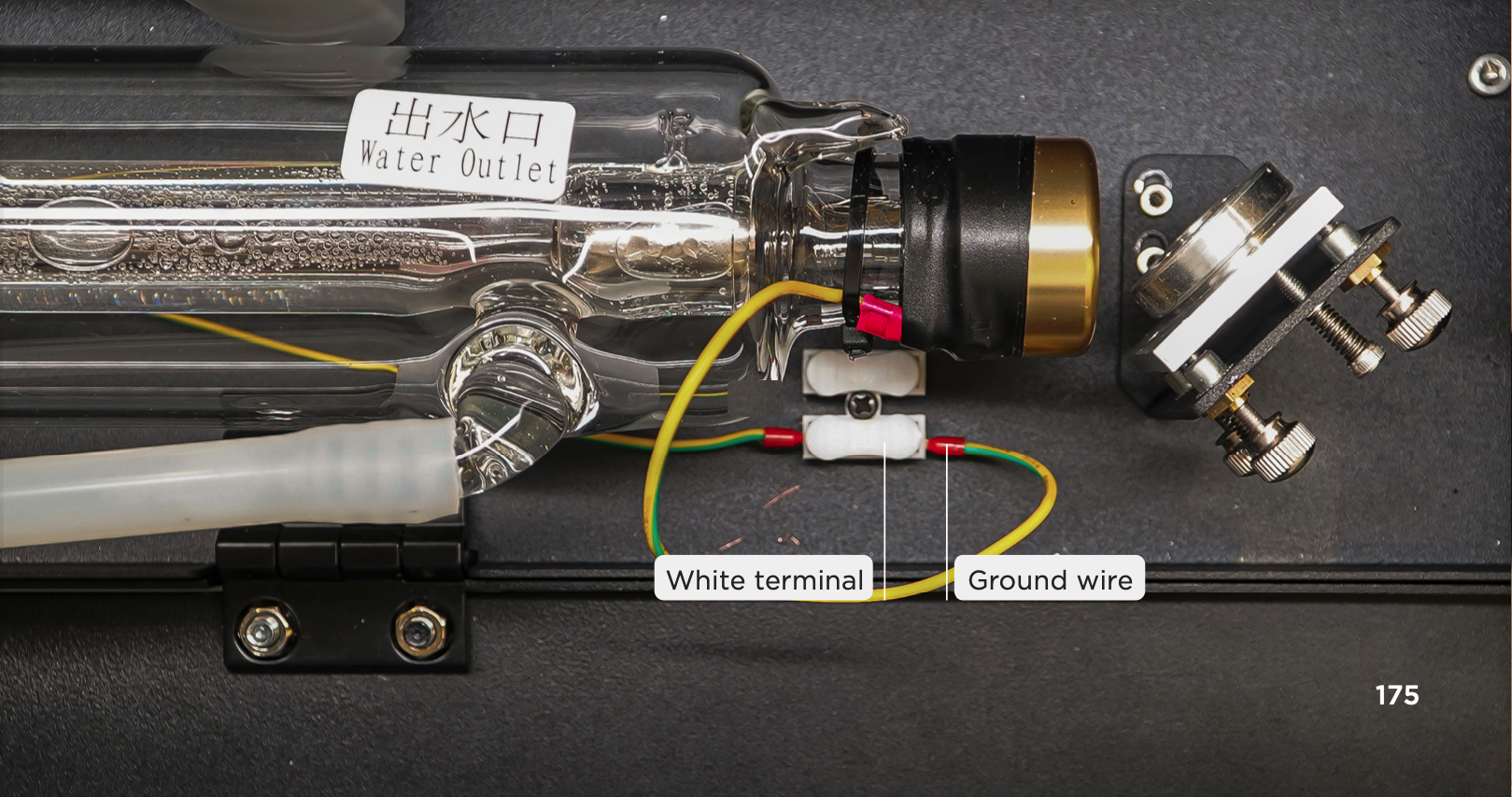

a. 흰색 단자를 누르고 접지선을 분리합니다(위 사진 참조)..
2. 레이저 튜브 홀더 제거

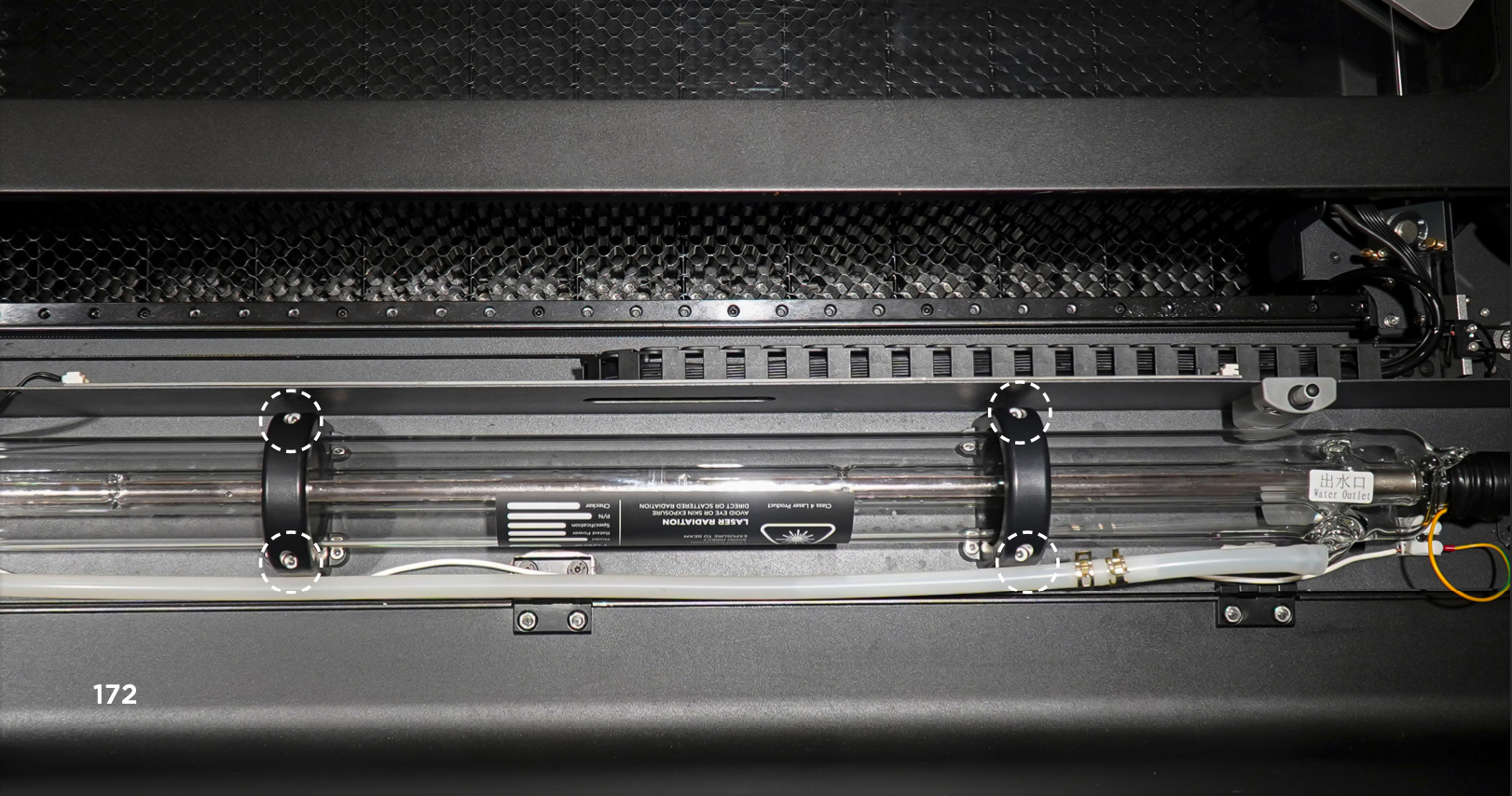

3mm 육각 렌치를 사용하여 레이저 튜브 홀더의 나사 4개를 풉니다(아래 사진 참조).
3. 냉각수 배출을 위한 레이저 튜브 제거

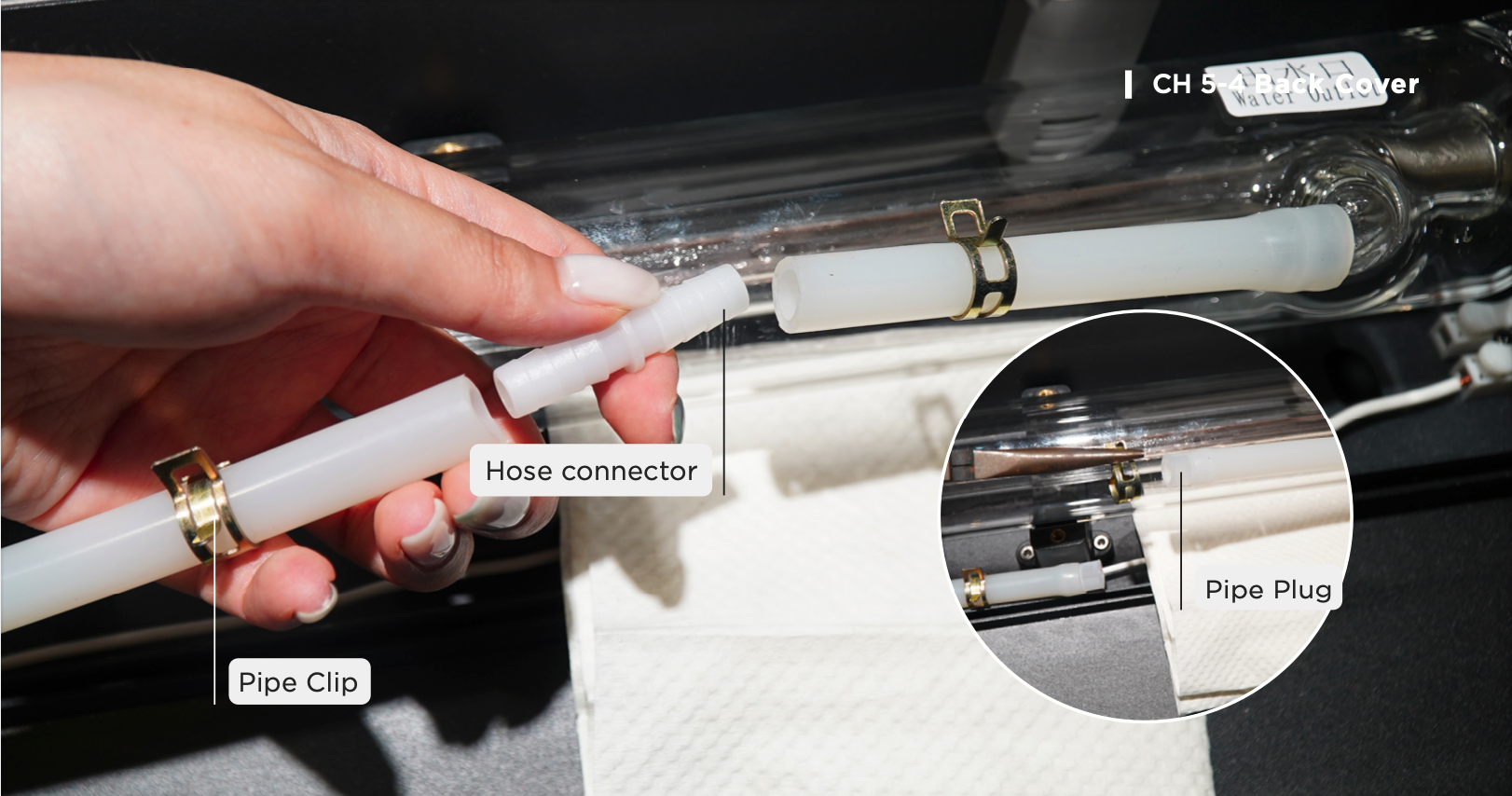

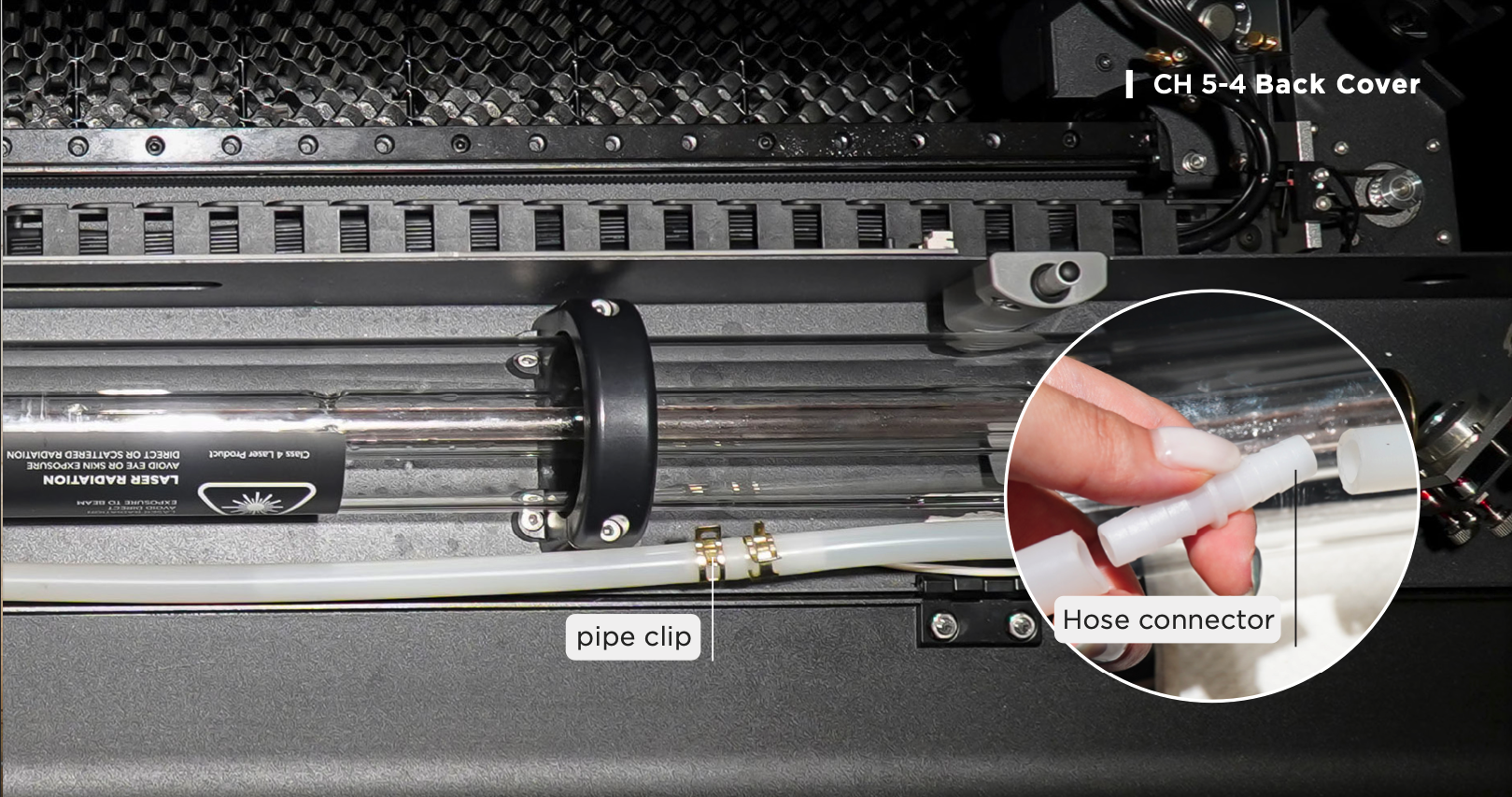

a. 누수에 대비하여 레이저 튜브 아래에 수건이나 페이퍼 타월을 놓습니다(레이저 튜브의 위치와 각도에 주의) > 뾰족한 플라이어로 호스 커넥터에서 두 개의 파이프 클립을 모두 제거합니다 > 호스 중 하나에서 조인트를 제거하고 즉시 호스 플러그를 삽입합니다 > 다른 호스에도 동일한 작업을 반복합니다 >

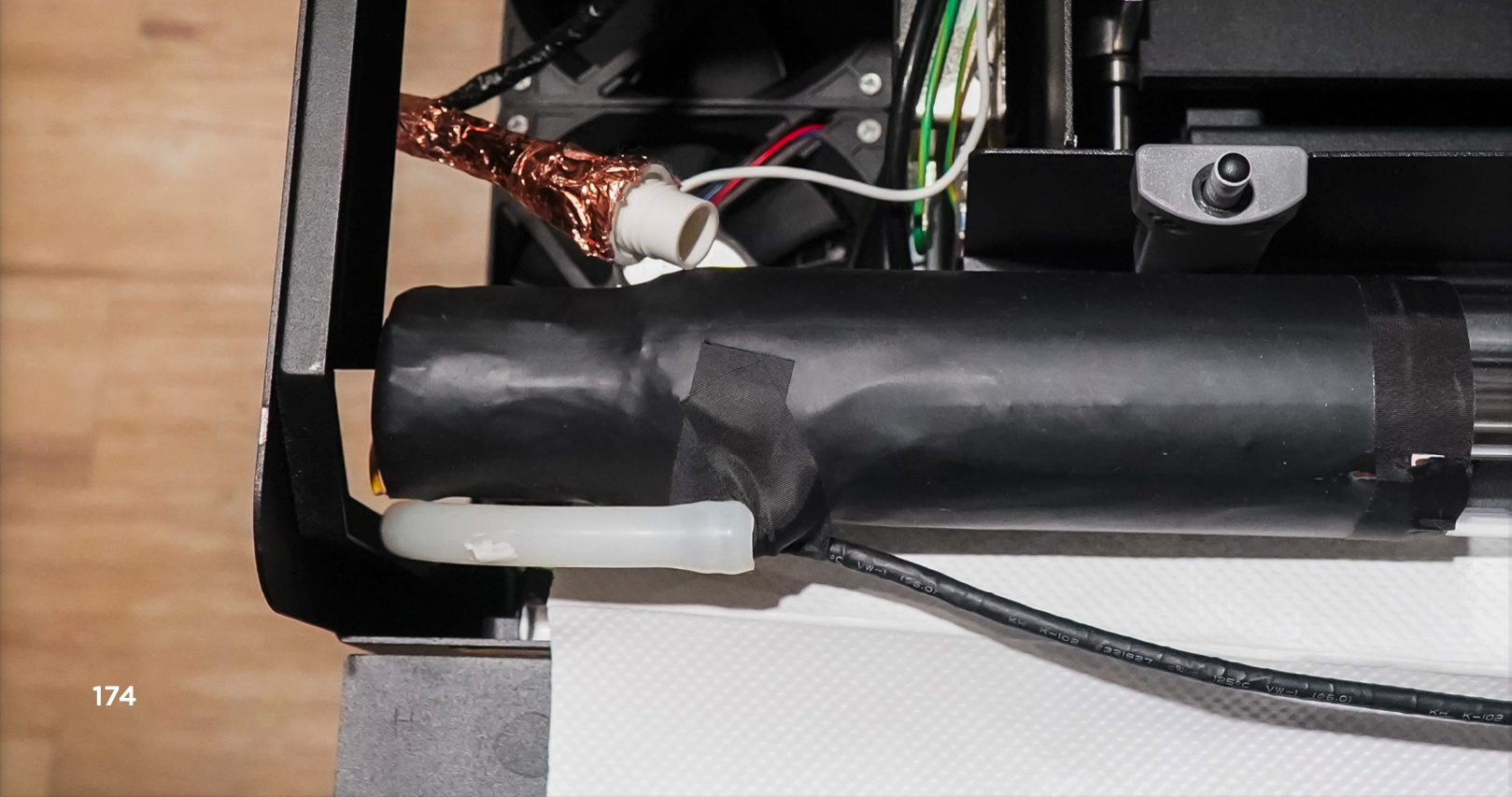

b. 긴 호스를 기기의 하단부(고전압 측)로 이동시키고 개방부를 물 용기에 넣습니다 > 호스 플러그를 제거하여 물을 배출합니다(저전압 측의 물 배출구가 고전압 측보다 낮을 때, 사이펀 현상으로 인해 물이 배출됩니다) >
c. 물을 완전히 배출하기 위해 레이저 튜브를 들어 올립니다. (튜브를 이동하지 않기로 한 경우 이 단계를 생략하십시오.)
4. 레이저 튜브를 원위치에 놓고 호스에 연결

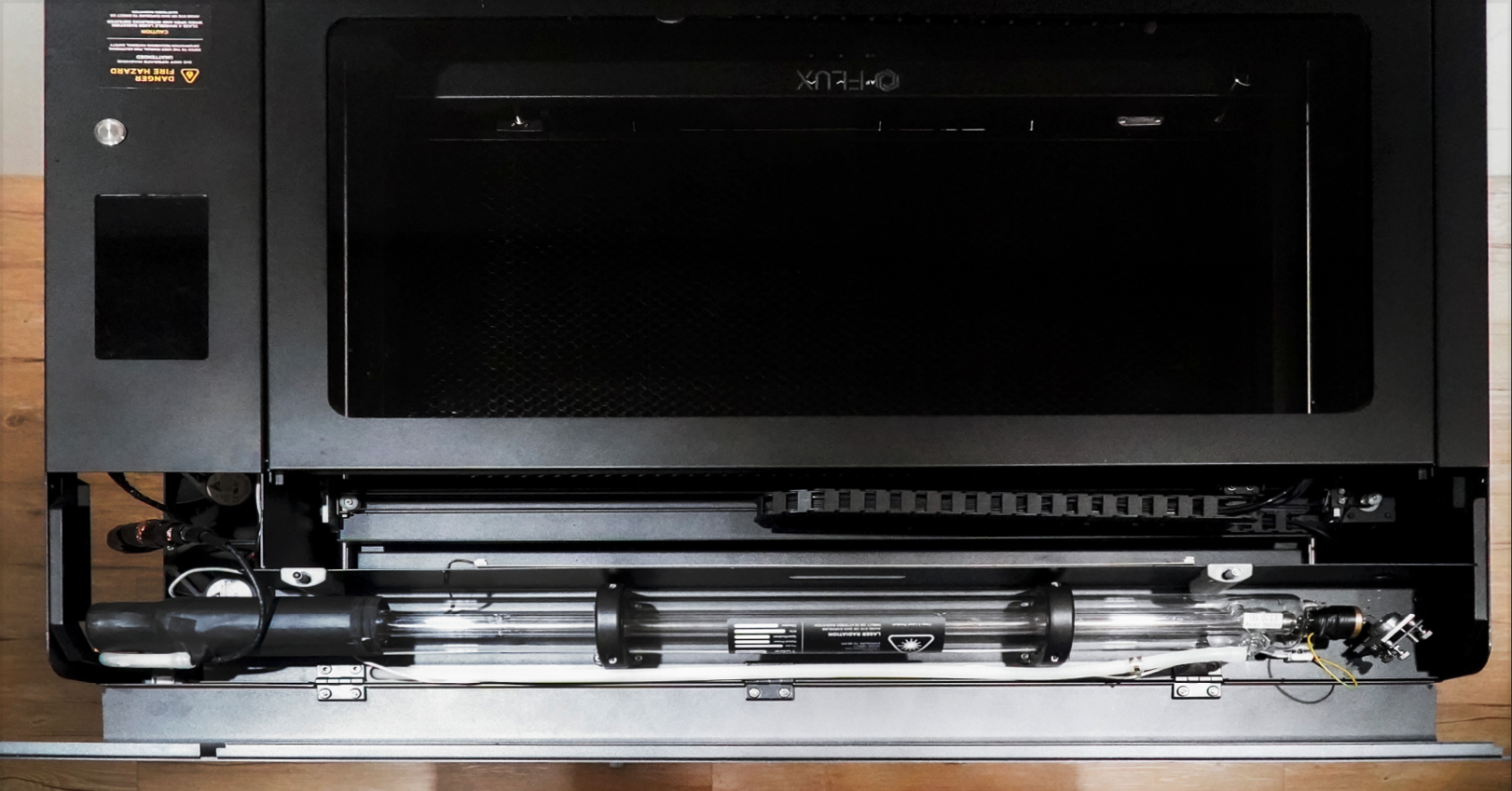

a. 위 사진과 같이 레이저 튜브를 제자리에 놓으십시오 (레이저 튜브를 이동하지 않기로 선택한 경우 이 단계를 건너뛰십시오 레이저 튜브.)
b. 고압 측의 플러그를 제거하고 호스를 연결하십시오.
c. 저압 측에서 짧은 호스에 클립을 끼우고 > 플러그를 제거한 후 > 양쪽 호스에 조인트를 삽입하고 > 누수 방지를 위해 양쪽 클립을 서로 가까이 이동시키십시오.
5. 레이저 튜브의 접지선을 연결하십시오

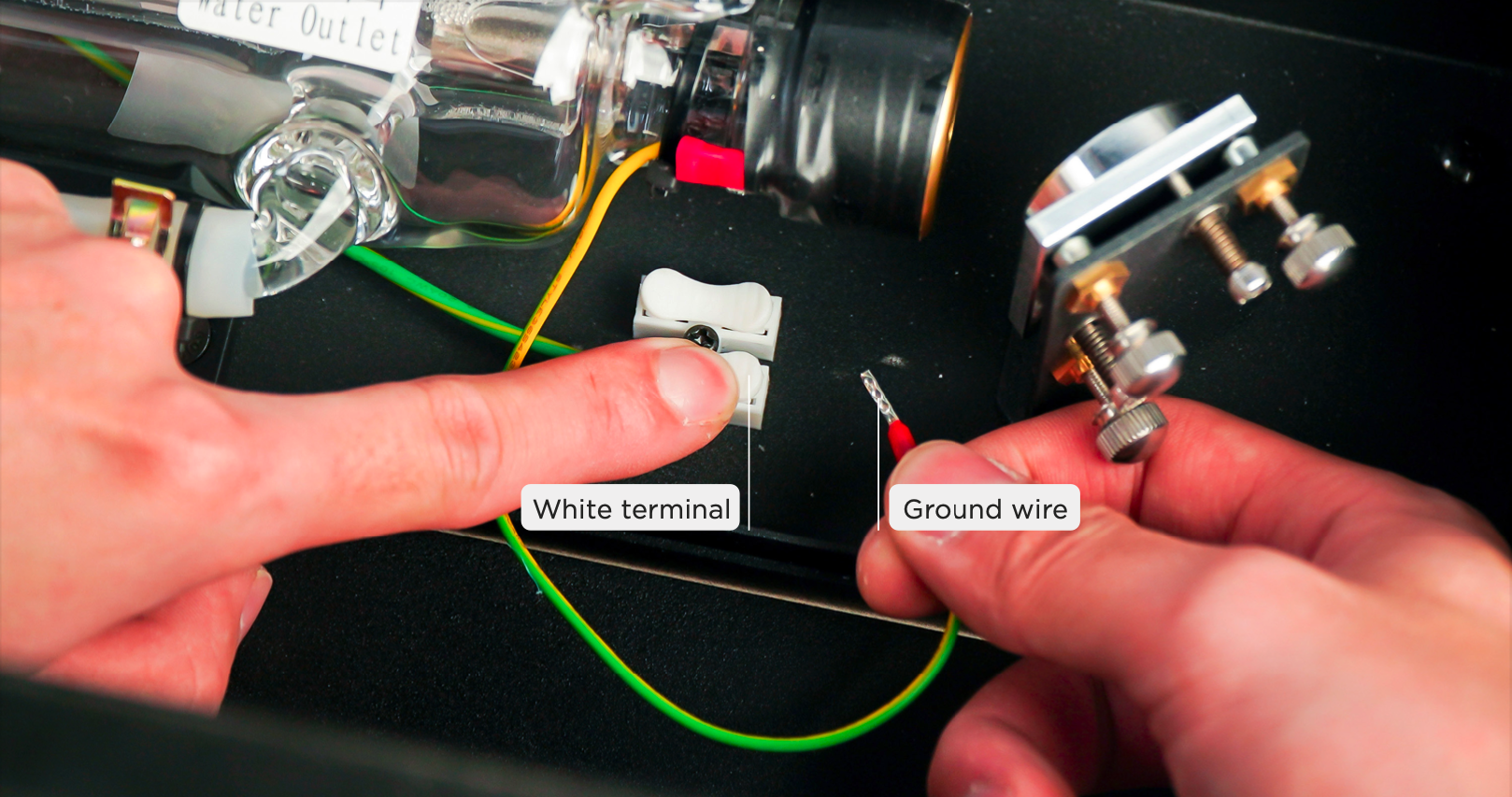

a. 저전압 측 > 흰색 단자를 누르고 접지선을 삽입 > 흰색 단자를 놓습니다 > 접지선을 살짝 당겨 단단히 연결되었는지 확인합니다.
6. 레이저 튜브 홀더를 고정하십시오

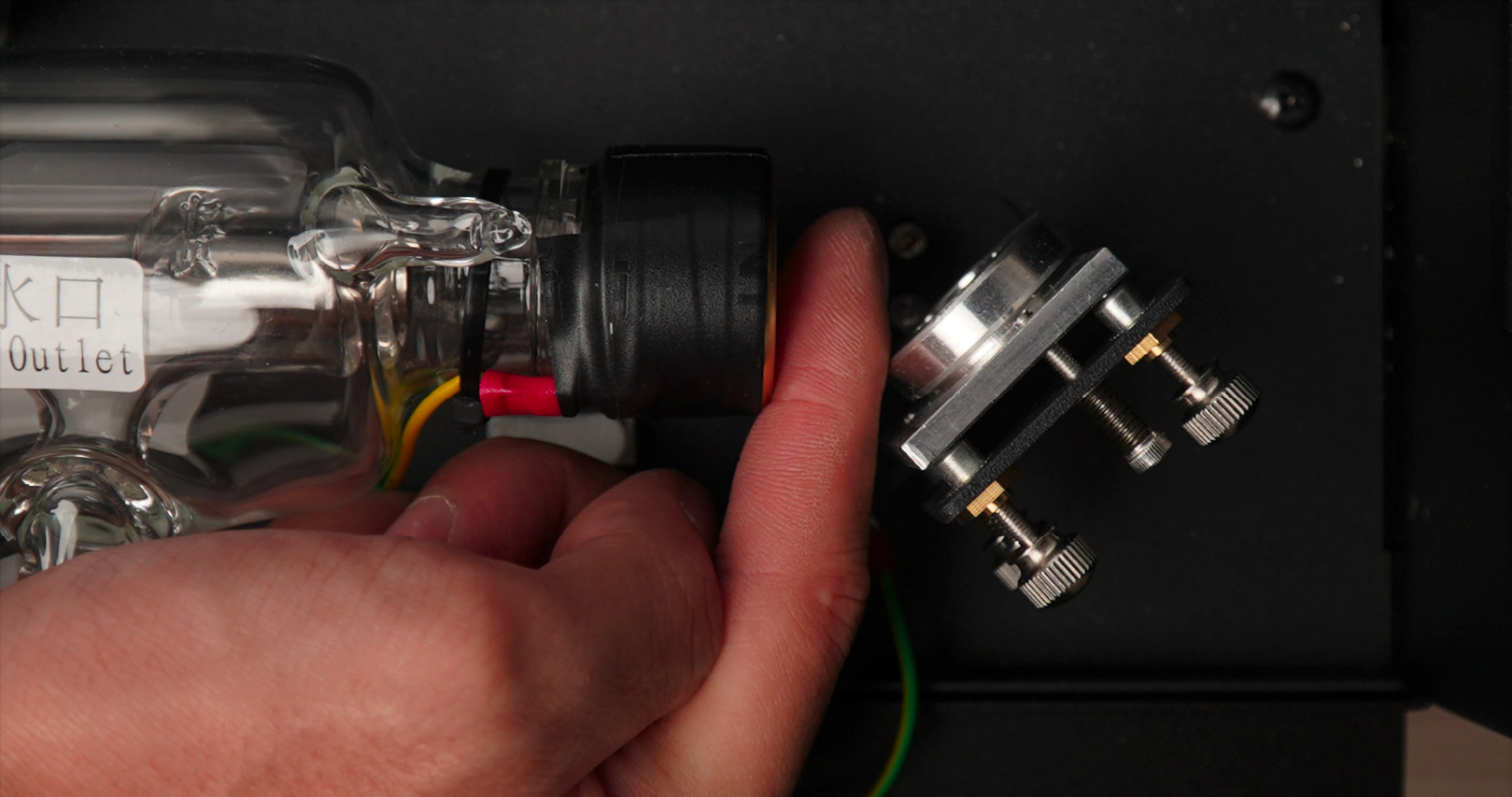

레이저 튜브와 첫 번째 반사경 사이의 거리가 약 15mm(손가락 한 개 너비)인지 확인하십시오
7. 전원 코드 연결 및 시작
전원 코드를 연결하고 기기의 전원을 켭니다.
8. 워터 펌프 분리하기
9. 물 채우기

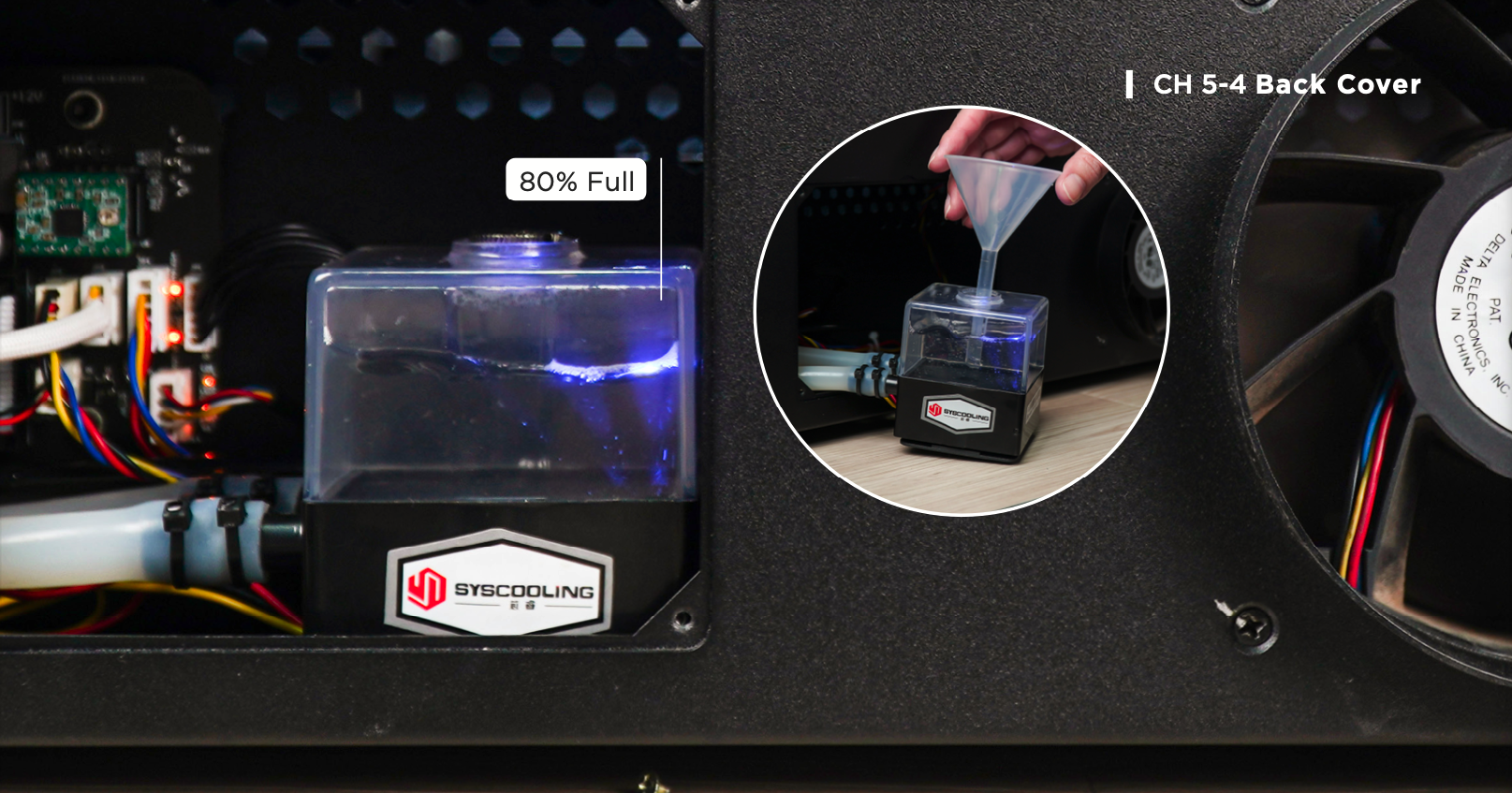

양구 렌치로 펌프의 뚜껑을 엽니다 > 깔때기를 삽입합니다 > 물을 천천히 부어 50% 정도 채웁니다 > '유지보수 모드'로 이동하여 원점 복귀가 완료될 때까지 기다립니다 > '펌프' 버튼을 눌러 물 펌프를 작동시킵니다 > 물 탱크의 수위가 낮아지면 탱크의 80%가 찰 때까지 물을 더 보충합니다.
10. 물 펌프 뚜껑 닫기
펌프의 뚜껑을 다시 닫고 손가락으로만 조만 사용하십시오 > 물 펌프를 원래 위치에 다시 놓으십시오.
11. 플레이트 재조립

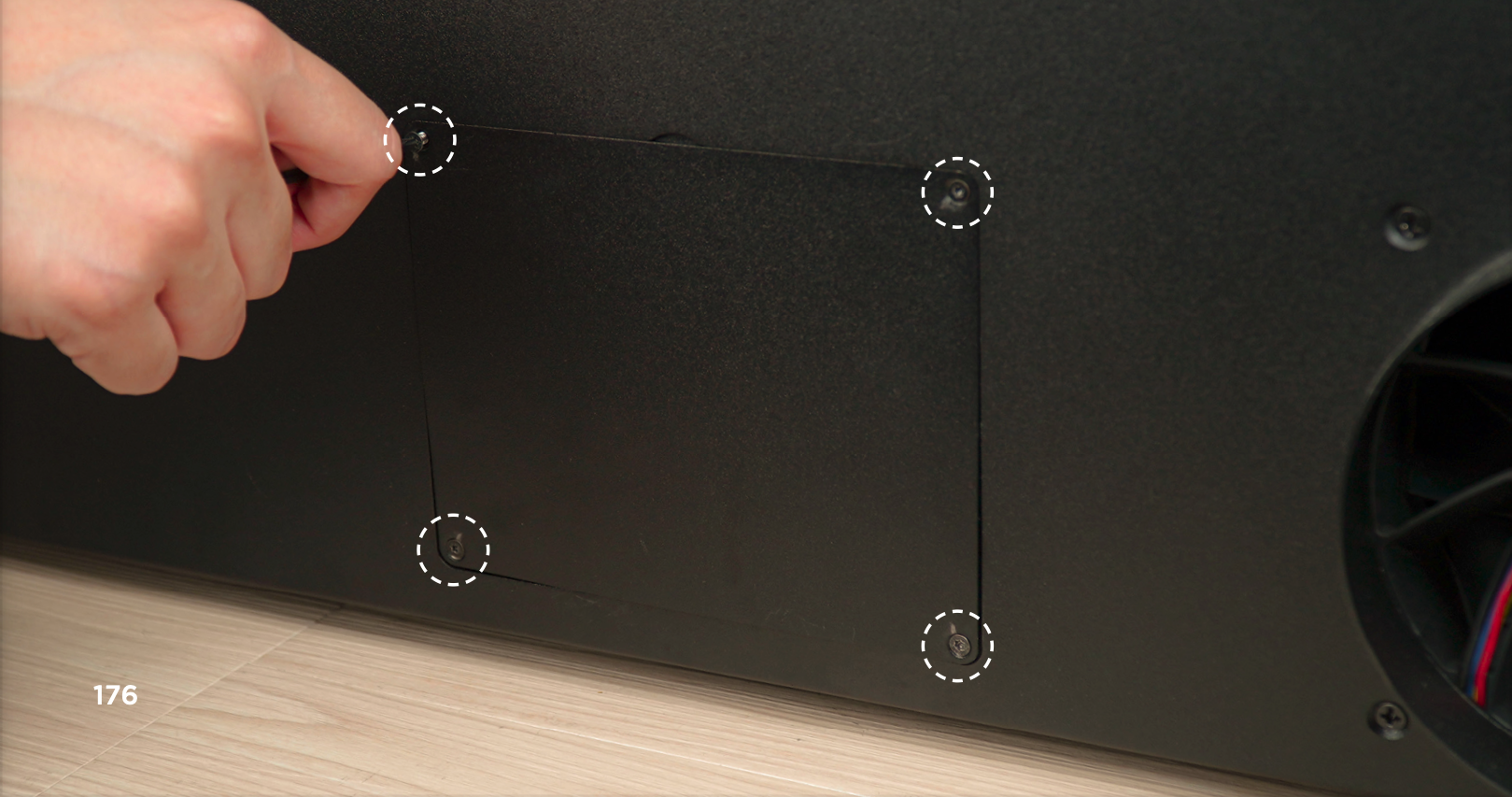

토크스 드라이버로 이 4개의 나사를 조여 플레이트를 다시 고정하십시오.
