5-5 소재를 완전히 절단할 수 없음

재료를 절단할 수 없는 경우, 초점 거리가 잘못되었거나 광학 경로가 잘못 정렬되었거나 레이저 튜브가 노후화되었을 가능성 등 많은 원인이 있을 수 있습니다.
하지만, 저희의 경험에 따르면, 일반적으로 광학 경로가 잘못 정렬된 것이 원인입니다.

아래 단계에 따라 문제의 원인을 확인하시기 바랍니다.

준비물:

각 단계에서 필요한 도구를 언급할 것입니다. 일부 단계는 건너뛸 수 있습니다.

단계 1 - 모든 거울과 초점 렌즈를 청소하세요

거울과 초점 렌즈가 더러우면 레이저 출력이 약해집니다.

• 아래 링크의 지침에 따라 모든 거울과 렌즈를 청소하십시오.
  4-6 거울 및 렌즈 청소

1.1 단계 - 매개변수가 올바르게 설정되었는지 확인하십시오.

때로는 사람들이 패널이나 Beam Studio에서 매개변수를 변경하는 것을 잊어버립니다.

• Beam Studio:



• 패널:




1.2 단계 - 초점 거리 확인

초점 거리가 잘못되면 절단 또는 조각 결과가 허용할 수 없을 정도로 영향을 받습니다.

• 아래 문서를 참조하여 초점 거리를 확인하고 필요한 경우 다시 조정하십시오.
  [5-26 초점 거리 조정]


1.3 단계 - 광학 경로 확인

경험상 재료를 절단할 수 없는 경우는 대개 광학 경로가 잘못 정렬되었기 때문입니다.

• 아래 링크의 지침을 주의 깊게 따르고 필요한 경우 광학 경로를 다시 정렬하십시오.
  [4-7 광학 경로 검사(HEXA & Beambox 사용 가능)]


• 검사를 마친 후에는 테이프 모음을 보관하십시오.


1.4 단계 - 동일한 작업 실행

• 동일한 재료로 동일한 작업을 실행하고 이제 절단할 수 있는지 확인하십시오.



결과를 확인하고 취해야 할 다음 조치를 결정하십시오:

1.5 단계 - 테스트 재료 준비

추가 테스트를 위해 아래 나열된 두 가지 재료 중 하나를 준비하시기 바랍니다.

• 3mm 투명 아크릴 (권장)
  or
  3mm MDF 목재

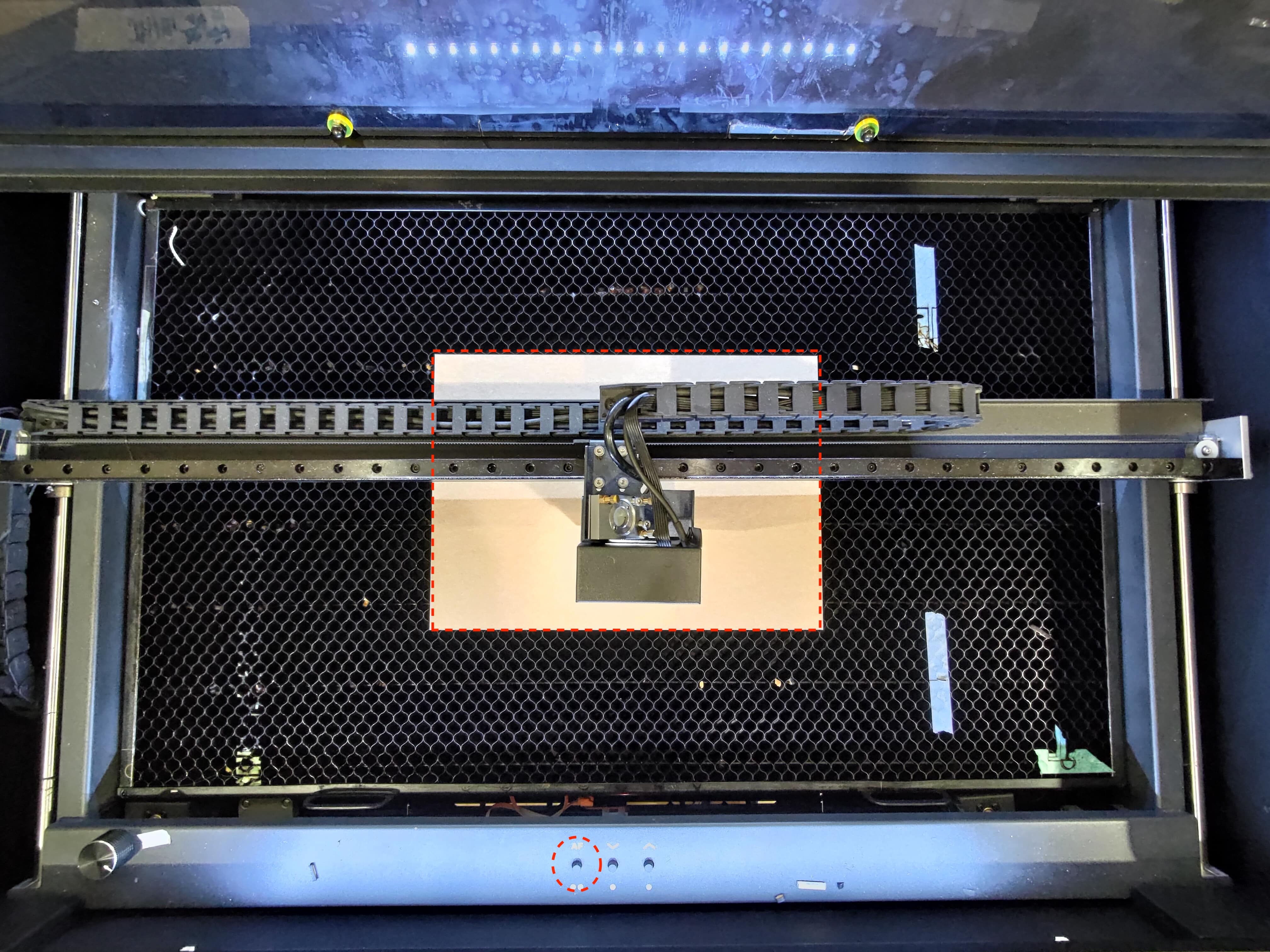

2 단계 - 중앙 절단 테스트

베드 중앙에서 절단 능력을 테스트할 것입니다.

• 준비된 재료(3mm 아크릴 또는 목재)를 베드 중앙에 놓고 포커스를 맞추십시오.


• Beam Studio에서 예제 파일을 절단하십시오.


결과를 확인하고 취해야 할 다음 조치를 결정하십시오:

결과를 확인하고 취해야 할 다음 조치를 결정하십시오:

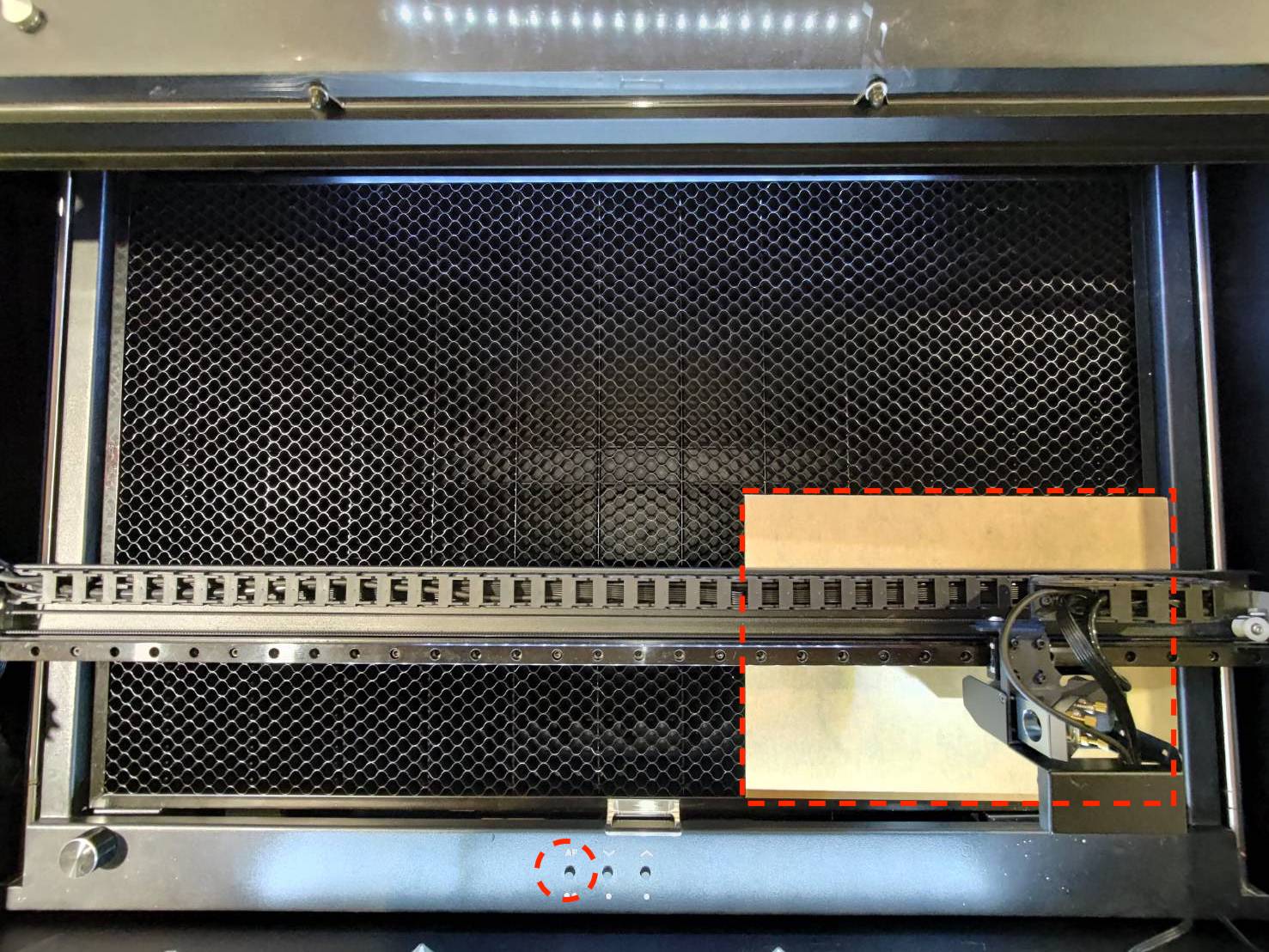

3단계 - 우측 하단 절단 테스트

이 단계에서는 베드의 우측 하단 영역에서 절단 능력을 테스트할 것입니다.

• 준비된 재료(3mm 아크릴 또는 목재)를 베드의 우측 하단 영역에 놓고 초점을 맞추십시오.



• Beam Studio에서 예제 파일을 절단하십시오.


결과를 확인하고 취해야 할 다음 조치를 결정하십시오:

3.1단계 - 우측 하단 감쇠 보정

이 기능은 전체 베드에서 절단 안정성을 향상시키기 위해 설계되었습니다.

• 기능을 활성화하십시오, 베드의 오른쪽 하단 영역에서 절단 결과를 개선할 우측 하단 감쇠 보정.
  링크를 참조하십시오: [5-27 우측 하단 감쇠 보정 (HEXA 기능)]


• 활성화 후, 에서와 같이 오른쪽 하단 영역에서 동일한 파일을 다시 절단하십시오. 단계 3.



결과를 확인하고 취해야 할 다음 조치를 결정하십시오:

4단계 - 도어 센서 테스트

도어 센서가 민감하지 않거나 자석이 도어 센서를 완전히 작동시키기에 충분히 강하지 않은 경우, 레이저 출력이 약해집니다. 이 단계에서는 두 개의 원뿔형 스페이서를 도어의 센서에 놓아 센서가 완전히 작동하도록 합니다.

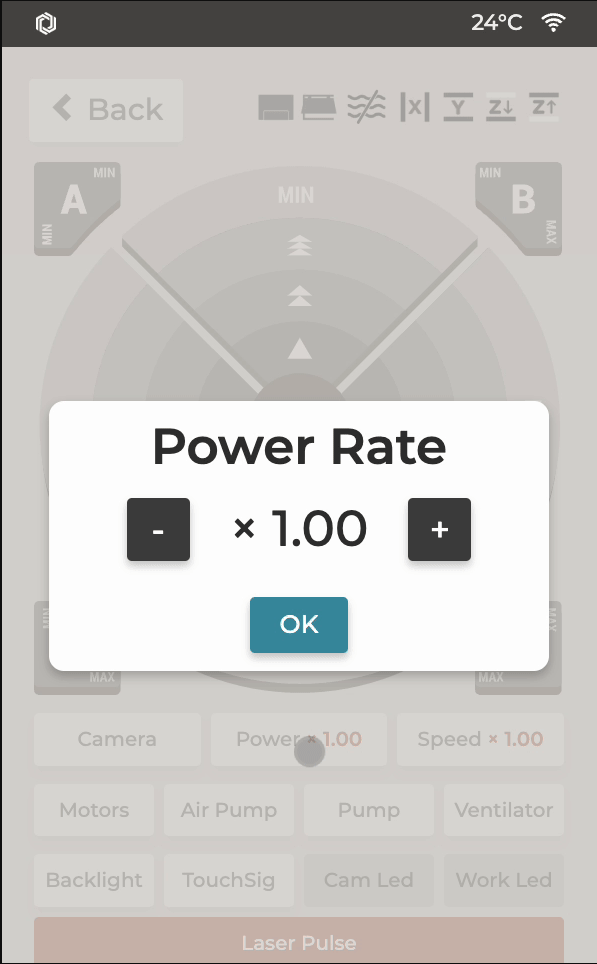

• 안전상의 이유로, 테스트 중에 펄스가 발생하지 않도록 출력 비율을 x0.01로 설정하십시오.





• 도어 센서는 섀시 LED 조명에 내장되어 있습니다. 아래 동영상을 보고 찾으십시오.




• 도어 센서에는 빨간색의 두 개의 LED 조명이 있으며 항상 켜져 있습니다..




• 원뿔형 스페이서를 두 LED 조명 가까이에 놓으십시오. 자석을 감지하면 조명이 "더 밝아집니다". 두 LED가 동시에 자석을 감지하면 도어 닫힘 신호가 시스템에 전달되고 패널의 아이콘이 변경됩니다.




• 원뿔형 스페이서를 제자리에 놓은 후 도어를 닫으십시오.



• 출력 비율 설정을 x1.00으로 다시 변경하십시오.



• 동일한 작업을 실행하고 어떻게 진행되는지 확인하십시오.
  • 마지막에 중앙에서 실패한 경우, 중앙을 다시 테스트하십시오.
  • 마지막에 오른쪽 하단 영역에서 실패한 경우, 오른쪽 하단 영역을 다시 테스트하십시오.


• 작업을 실행한 후, 기기를 끄고 원뿔형 스페이서를 제거하십시오.


결과를 확인하고 취해야 할 다음 조치를 결정하십시오:

단계 5 - 파워 커브 값 확인

레이저 출력은 파워 커브 설정에 영향을 받을 수 있습니다.

•  아래 링크를 참조하여 파워 커브를 350으로 설정하십시오.
  (낮은/왼쪽 값은 변경할 필요가 없습니다.)
  5-28 파워 커브 조정


• 이 단계를 건너뛰려면 단계 6 으로 이동하세요. 높은/오른쪽 값이 이미 350인 경우.


• 동일한 작업을 실행하고 어떻게 진행되는지 확인하십시오.
  • 마지막에 중앙에서 실패한 경우, 중앙을 다시 테스트하십시오.
  • 마지막에 오른쪽 하단 영역에서 실패한 경우, 오른쪽 하단 영역을 다시 테스트하십시오.

결과를 확인하고 취해야 할 다음 조치를 결정하십시오:

단계 6 - 파워 비율 증가 및 속도 감소

문제를 좁히기 위해 파워 비율을 높이고 속도를 낮추면 절단 결과가 개선되는지 확인하겠습니다.

• Beam Studio:


• 기본 파워 비율을 다음만큼 높입니다: 20%.
  (기본값이 15%인 경우 15% + 20% = 35%로 설정됩니다)


• 기본 속도를 다음만큼 낮춥니다: 절반.
  (기본값이 300mm/s인 경우 300mm/s *0.5 = 150mm/s로 설정됩니다)


• 동일한 작업을 실행하고 어떻게 진행되는지 확인하십시오.
  • 마지막에 중앙에서 실패한 경우, 중앙을 다시 테스트하십시오.
  • 마지막에 오른쪽 하단 영역에서 실패한 경우, 오른쪽 하단 영역을 다시 테스트하십시오.

결과를 확인하고 취해야 할 다음 조치를 결정하십시오:
