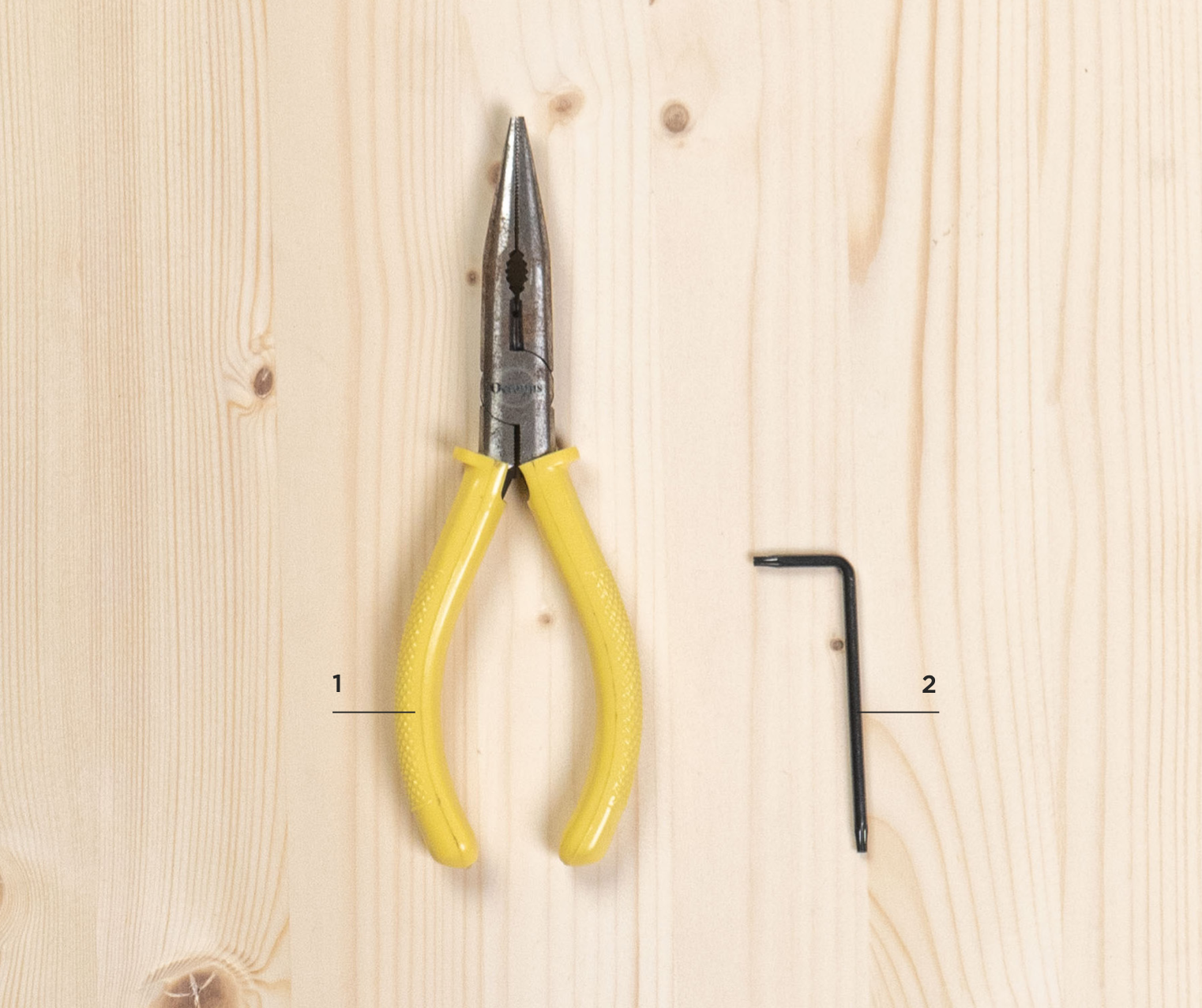

준비물 : 자체 준비 : 1|롱노우즈 플라이어
액세서리 박스 내 포함 : 2|Torx 드라이버
점검 항목 :

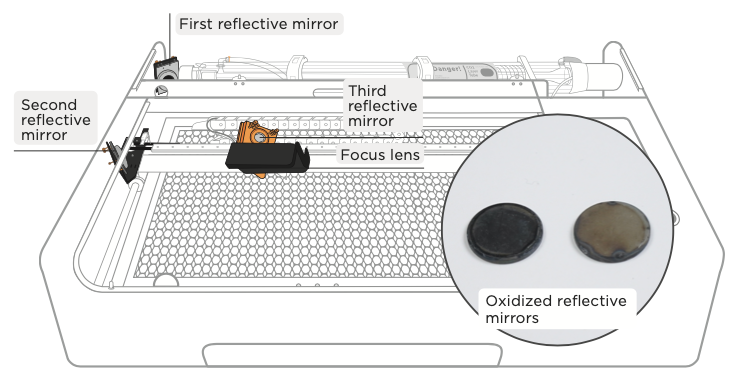

1. 반사경과 렌즈의 산화 또는 파손 여부 확인 : 1차, 2차, 3차 반사경 표면에 검은 점, 흰 점 등이 있거나 심한 스크래치가 있고, 얼룩이 제거되지 않는 경우【유지보수】반사경 및 렌즈 청소 (p.138), 또는 외부 충격으로 인해 초점 렌즈가 변형되거나 파손된 경우, 반사경과 렌즈를 교체해야 합니다.
교체 순서 :
1차 반사경 :
a. 후면 커버 들어올리기: Torx 드라이버를 사용하여 후면 커버 양쪽의 나사 2개를 제거한 다음 커버를 들어올립니다.

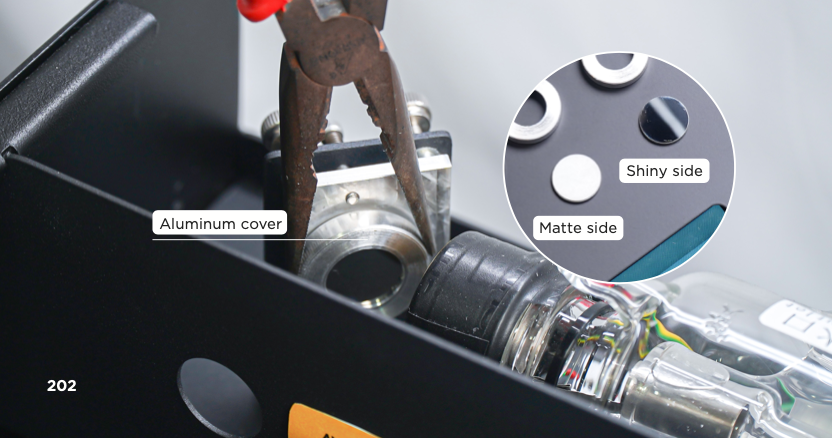

b. 알루미늄 커버 풀기: 반사경을 고정하는 알루미늄 커버를 풉니다 (반사경을 마주보고 시계 반대 방향으로 돌립니다). 돌아가지 않으면 롱노우즈 플라이어로 알루미늄 프레임을 고정하고 다시 돌립니다 >
c. 반사경 교체: 기존 반사경을 꺼냅니다 > 새 반사경의 무광 면이 반사경 홀더를 향하도록 놓습니다 (레이저 빔이 광택 면에 닿음) >
d. 알루미늄 커버 조이기: 알루미늄 커버를 반사경 홀더에 다시 조입니다.
2차 반사경 : 도어 커버를 연 후 1차 반사경 단계 b~d를 따릅니다 (2차 반사경의 위치는 p.202의 그림에 표시되어 있습니다).
3차 반사경 :

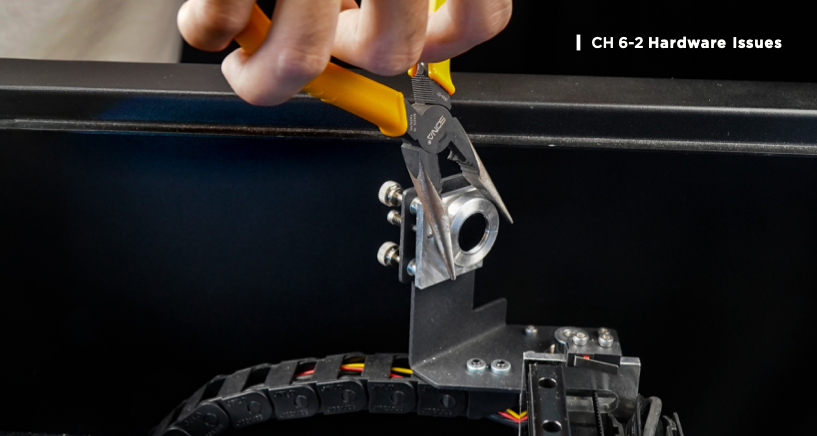

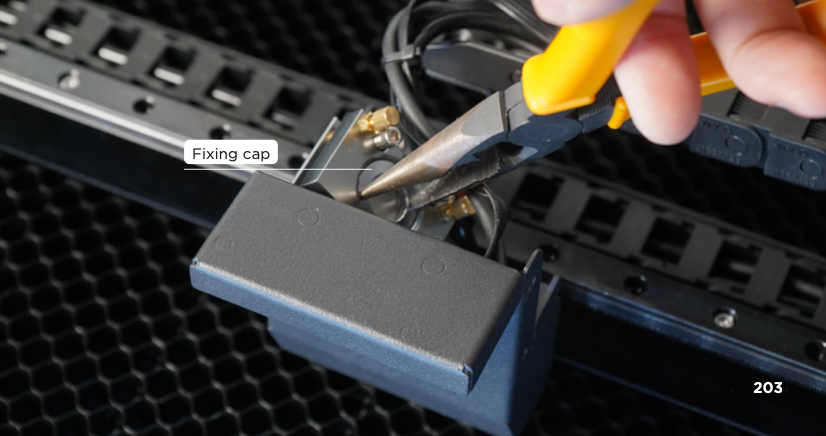

a. 고정 캡 풀기: 롱노우즈 플라이어를 사용하여 반사경 고정 캡의 두 개의 둥근 점을 잡고 시계 반대 방향으로 고정 캡을 풉니다 >
b. 반사경 교체: 기존 반사경을 꺼냅니다. 레이저 입구 영역에서 반사경을 당겨 뺄 수 있습니다 > 새 반사경의 광택 면이 반사경 홀더를 향하도록 놓습니다 >
c. 고정 캡 조이기: 롱노우즈 플라이어를 사용하여 반사경 고정 캡의 두 개의 둥근 점을 잡고 시계 방향으로 고정 캡을 조입니다.
초점 렌즈:

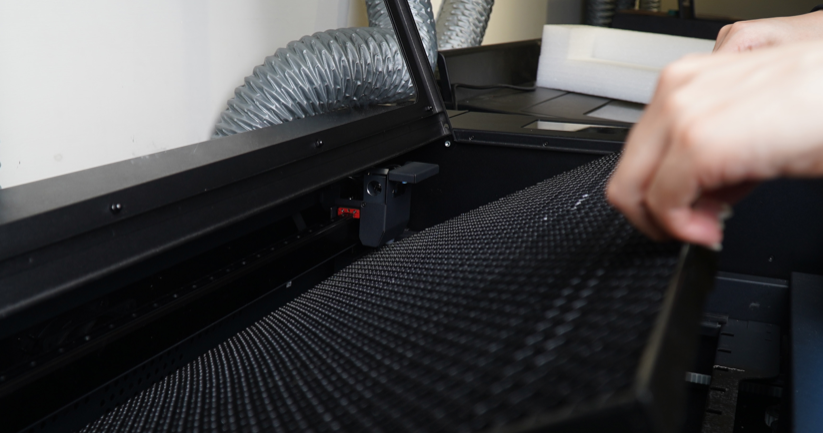

a. 허니컴 테이블 제거【유지보수】허니컴 테이블 청소, 1단계 (p.135). >

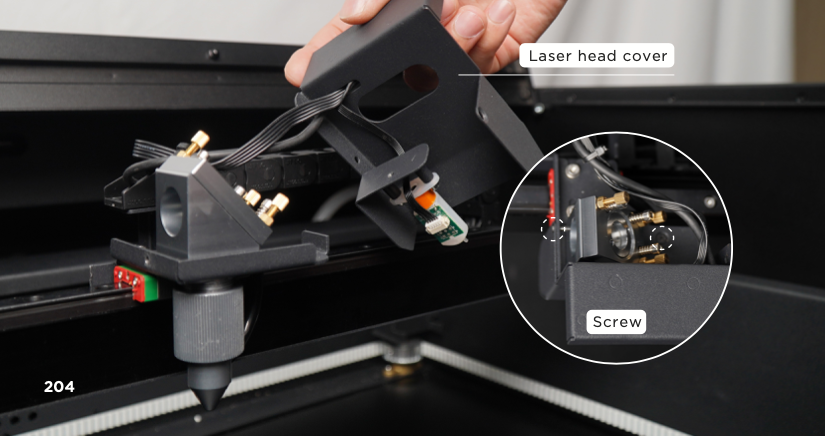

b. 레이저 헤드 커버 옆으로 이동: 토크스 드라이버로 레이저 헤드 커버의 나사 2개를 풀고 커버를 옆으로 이동 >

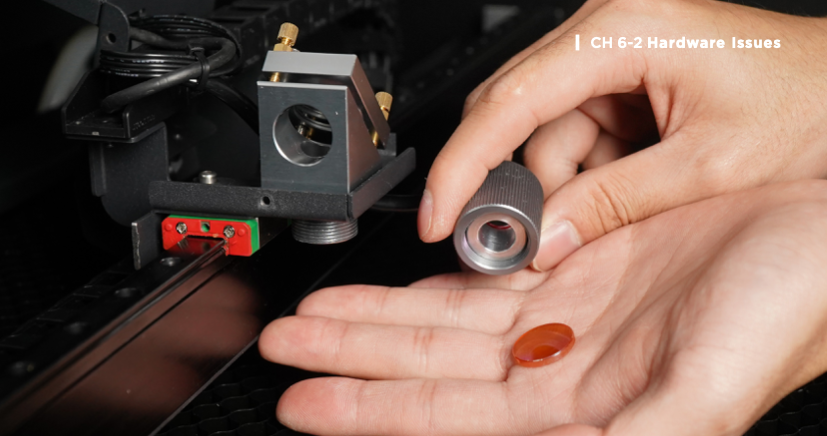

c. 레이저 헤드 제거: 노즐 고정 링을 시계 방향으로 풉니다. 풀리지 않으면 니들 노즈 플라이어를 사용하여 보조 > 레이저 헤드를 제거하고, 초점 렌즈가 튀어나오지 않도록 주의하세요 >

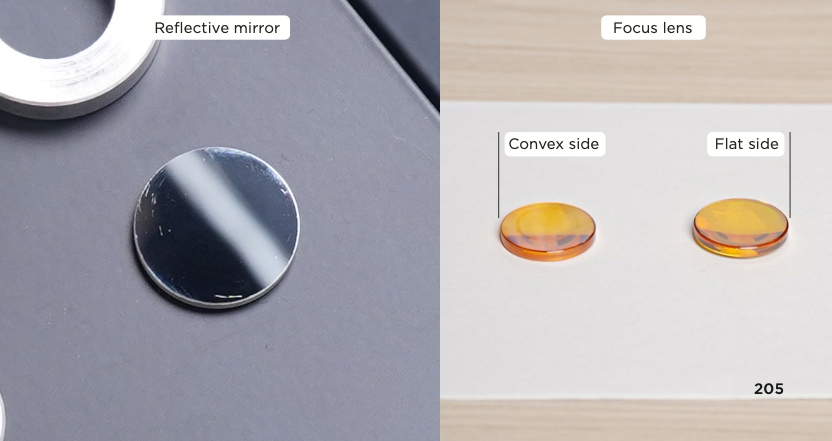

d. 렌즈 교체 : 기존 렌즈 제거 > 새 렌즈를 평평한 면이 아래로 향하도록 레이저 헤드에 넣습니다 (렌즈의 가장자리를 잡고 렌즈를 들여다보면 볼록한 면에서는 자신을 볼 수 있지만 평평한 면에서는 자신을 볼 수 없습니다) >
e. 레이저 헤드 다시 장착 : 레이저 헤드 다시 장착 > 노즐 고정 링을 시계 반대 방향으로 조입니다 >
f. 레이저 헤드 커버 조이기 : 레이저 헤드 커버의 나사 2개 조이기 >
g. 허니컴 테이블 다시 장착 【유지보수】 허니컴 테이블 청소, 3단계 (p.135).
문제 해결 기록 :
1. 사진 : 사진 촬영
a. 3개의 반사경 (산화 여부)
b. 초점 렌즈 (산화 또는 파손 여부)
