4-13 고급 광학 경로 조정

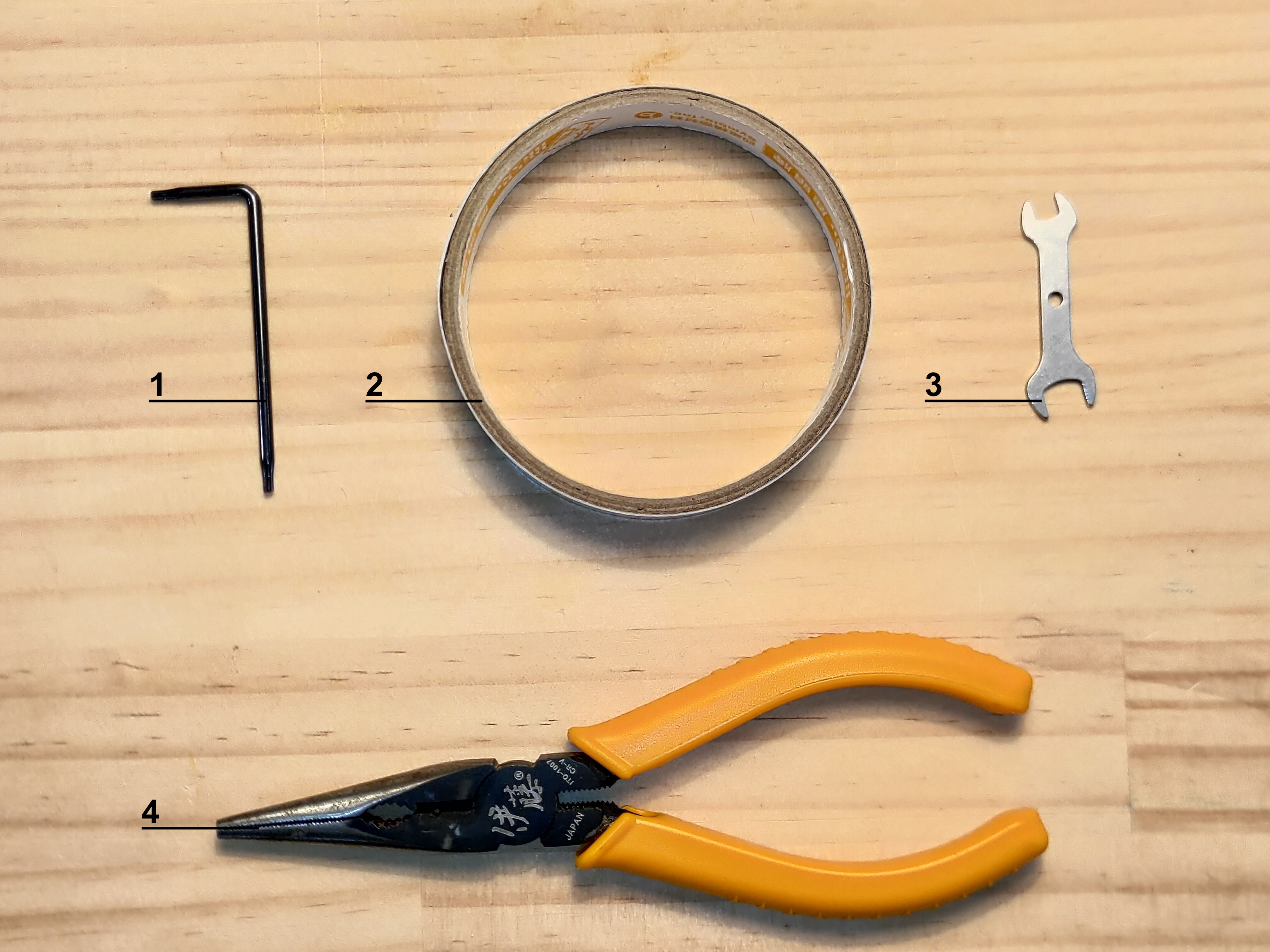

1｜Torx 스크루드라이버
2｜양면 테이프
3｜양구 스패너
4｜플라이어

2단계 - 레이저 헤드 실드 분해

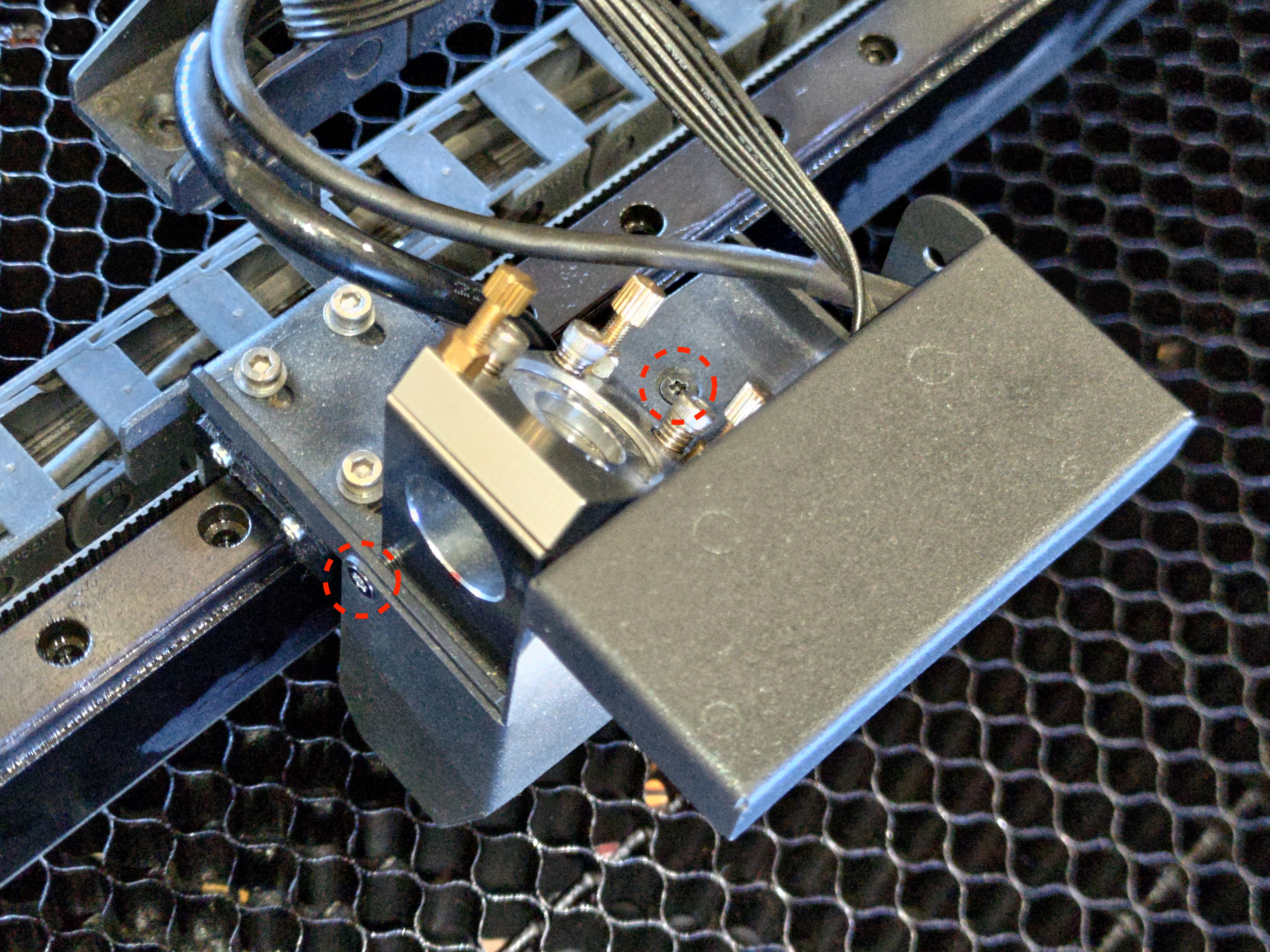

베드를 최하단으로 내리고 Torx 스크루드라이버를 사용하여 레이저 헤드 어셈블리의 두 나사를 풉니다.

3단계 - 노즐 및 초점 렌즈 분해

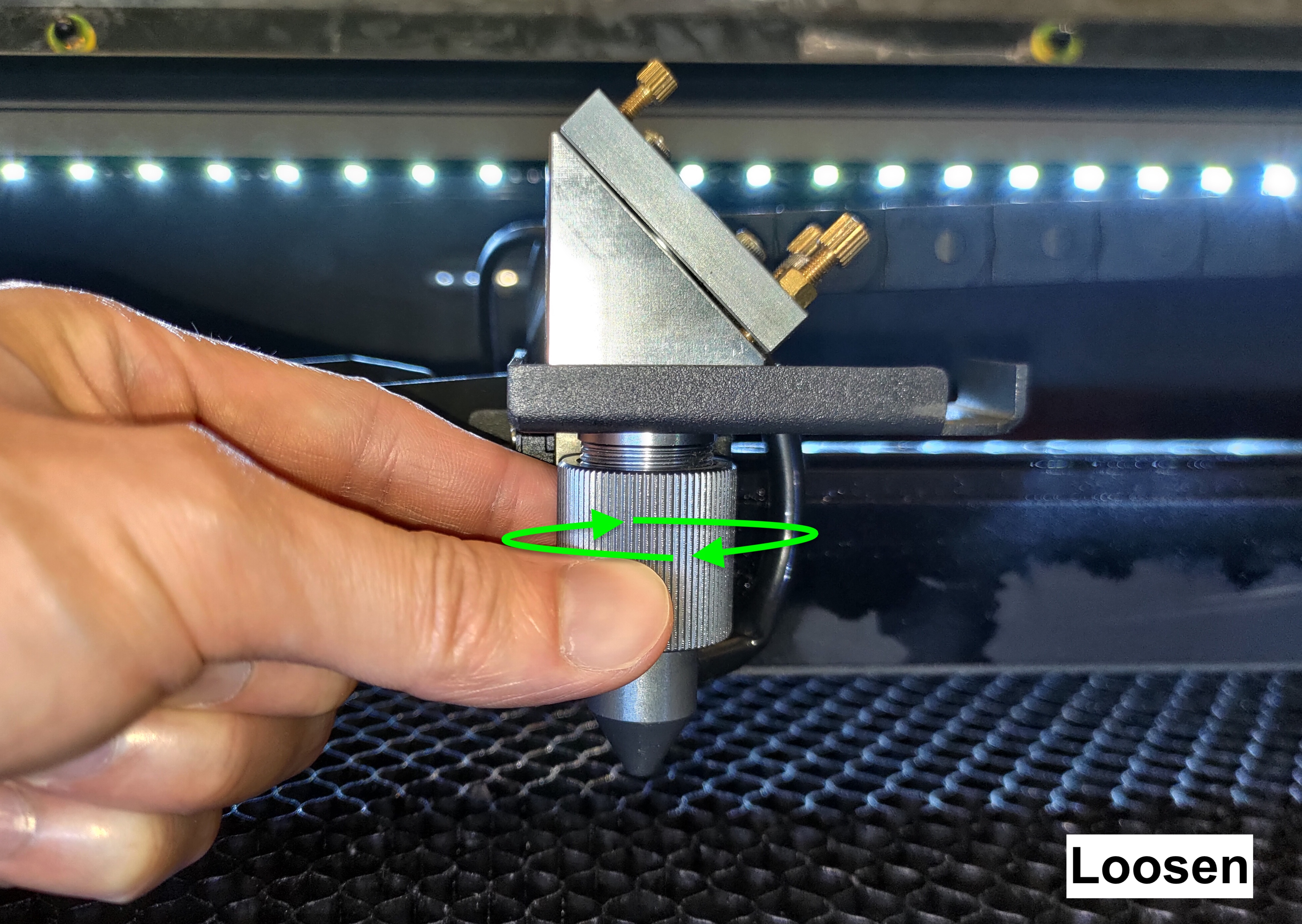

링을 풀려면 시계 방향 으로 돌려야 합니다.

링을 풀면 노즐을 레이저 헤드 어셈블리에서 분리할 수 있습니다.

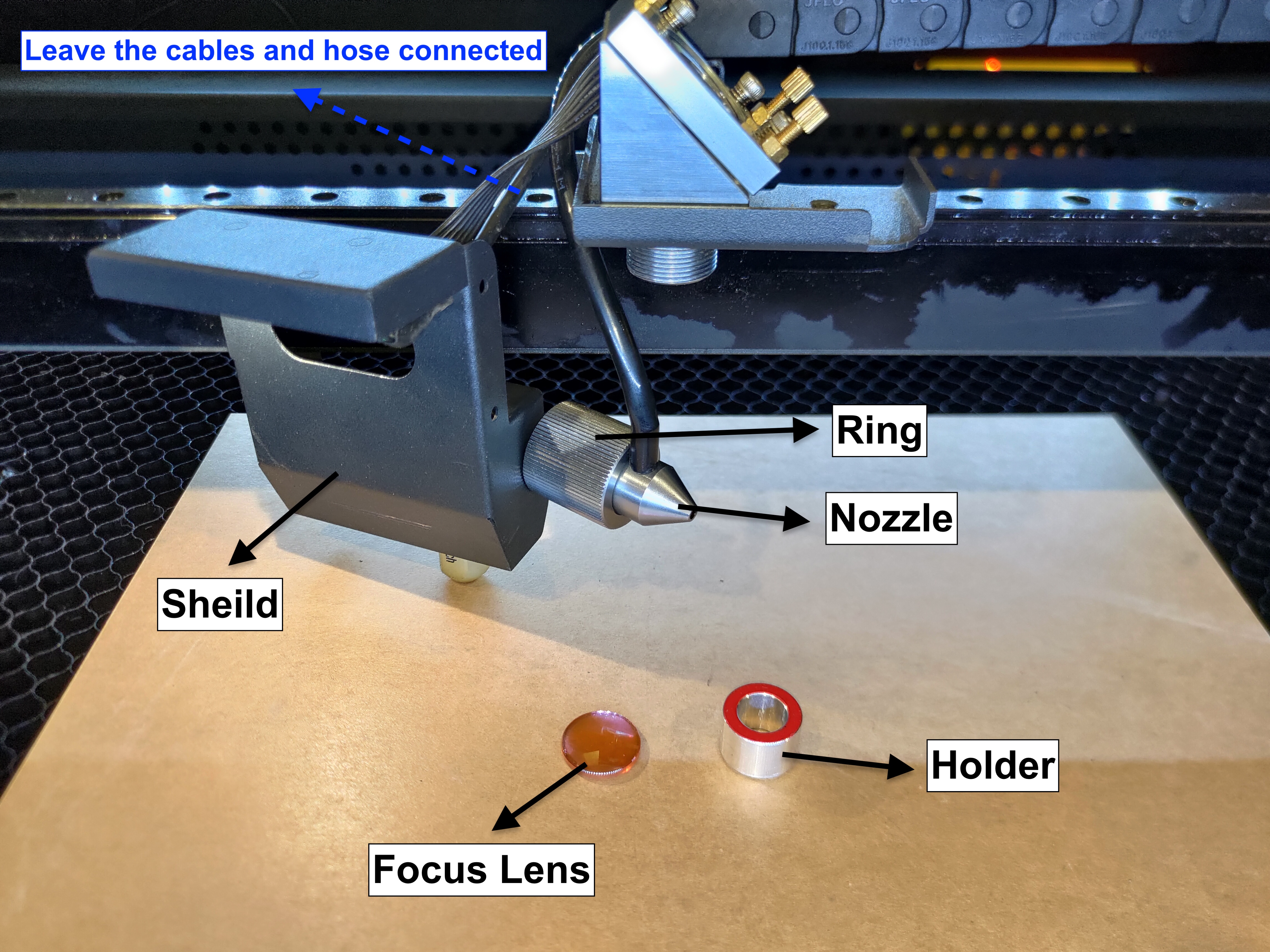

노즐 내부에 초점 렌즈와 렌즈 홀더가 있습니다.
이들을 안전하게 보관하고 케이블과 호스는 연결된 상태로 두십시오.

4단계 - 실드와 노즐 치우기
레이저 빔이 펄스를 발생시키는 동안 케이블이 연결된 실드와 호스가 연결된 노즐을 플라스틱 체인 위나 뒤에 놓으십시오.

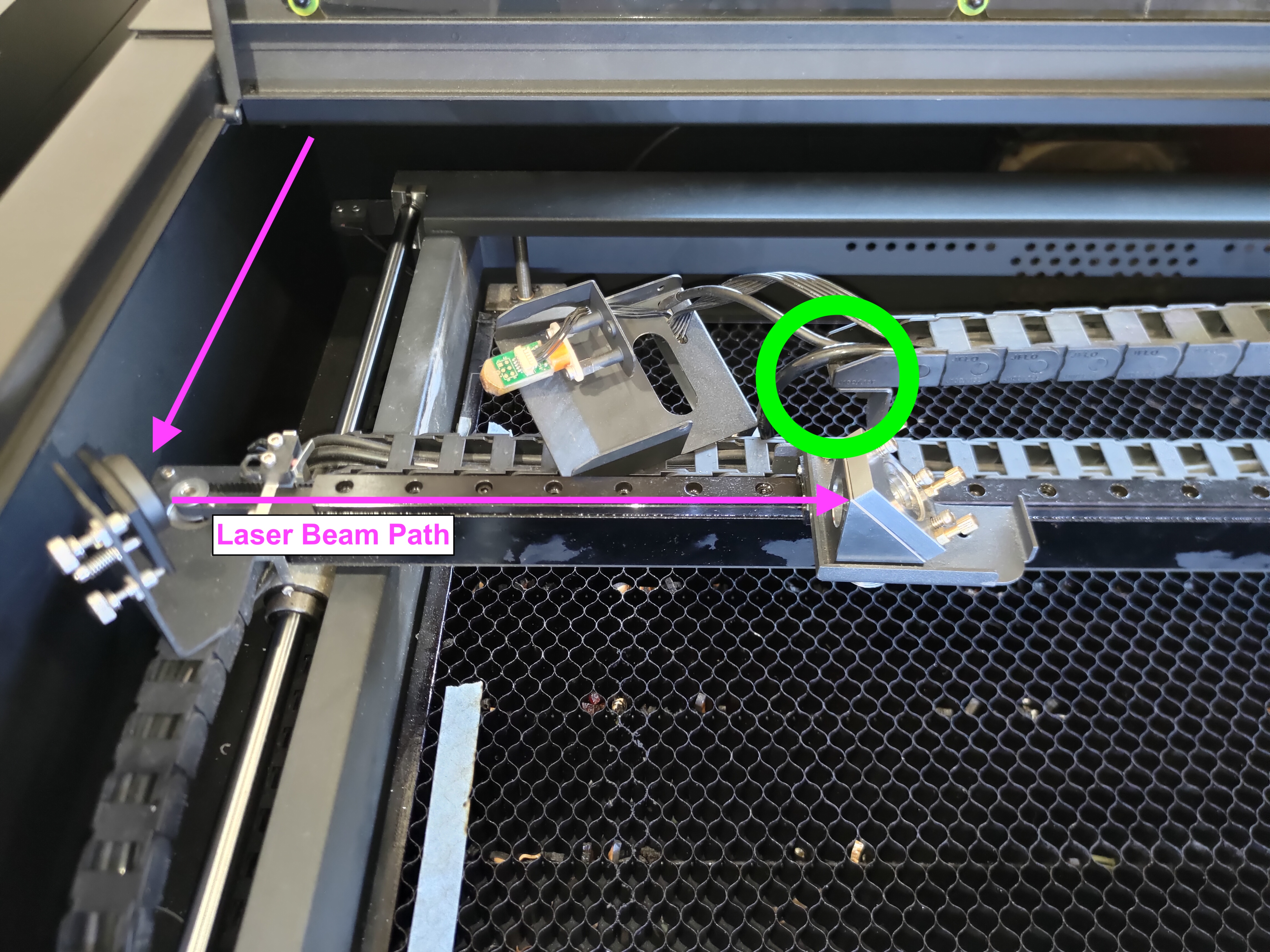

적절한 위치:

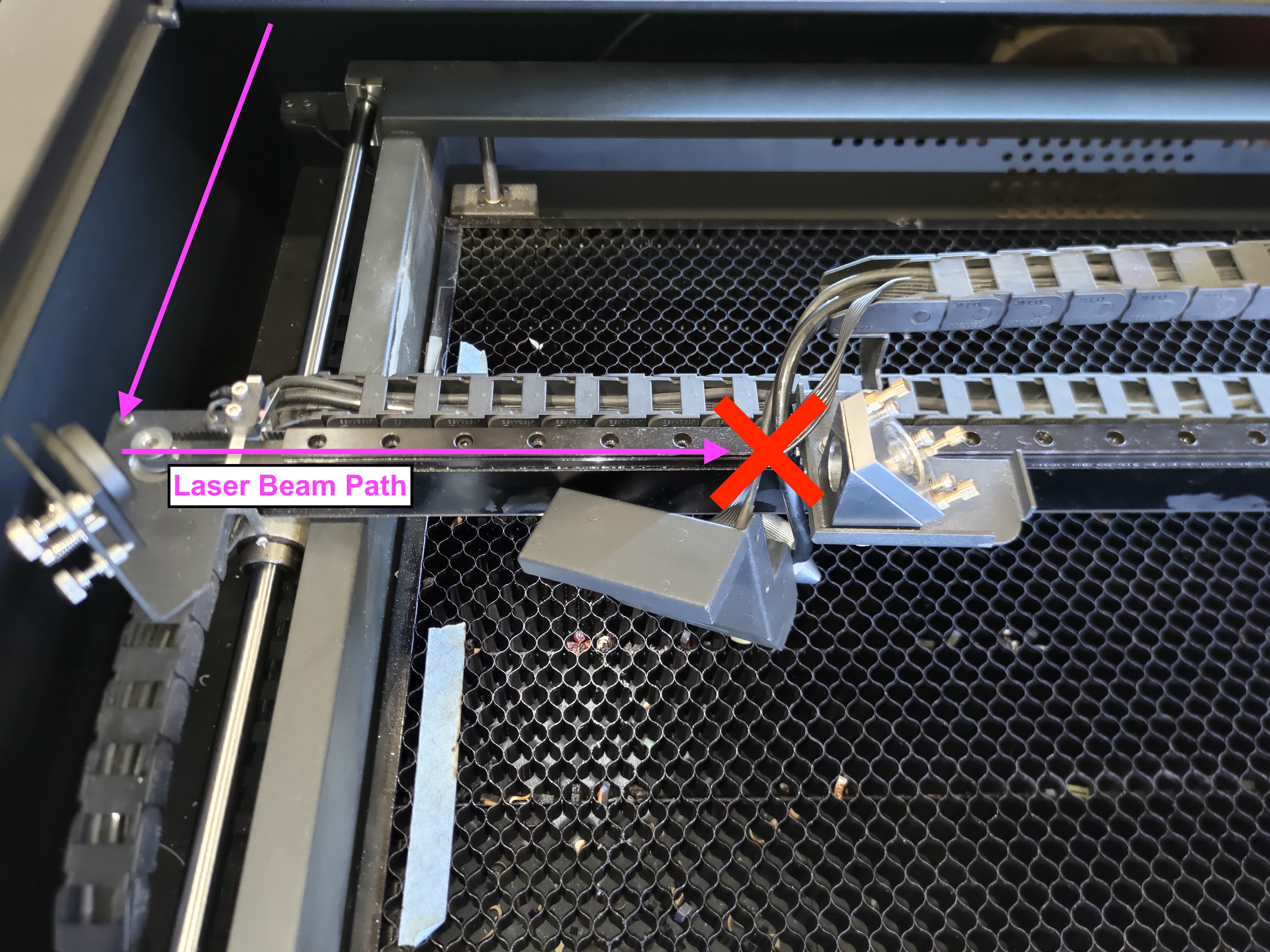

잘못된 위치:

5단계 - 3번째 거울에서 수직 경로(Z축) 재설정
양구 렌치와 플라이어를 사용하여 3번째 거울의 3개 너트를 풉니다.

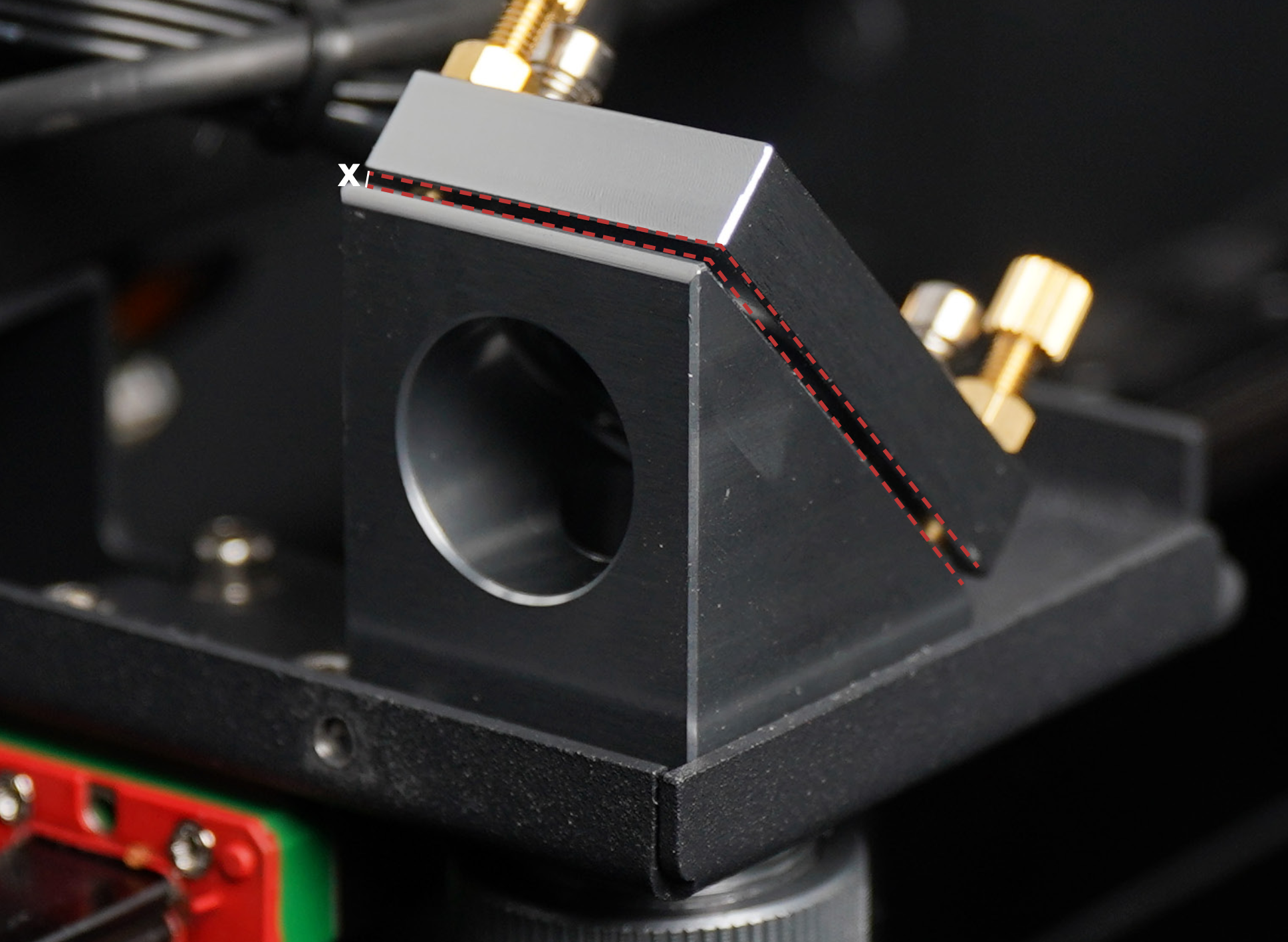

이 세 개의 나사를 시계 반대 방향으로 거울 홀더와 받침대 사이에 간격이 없어질 때까지 돌리거나 나사를 완전히 풀되 빼내지는 마십시오.

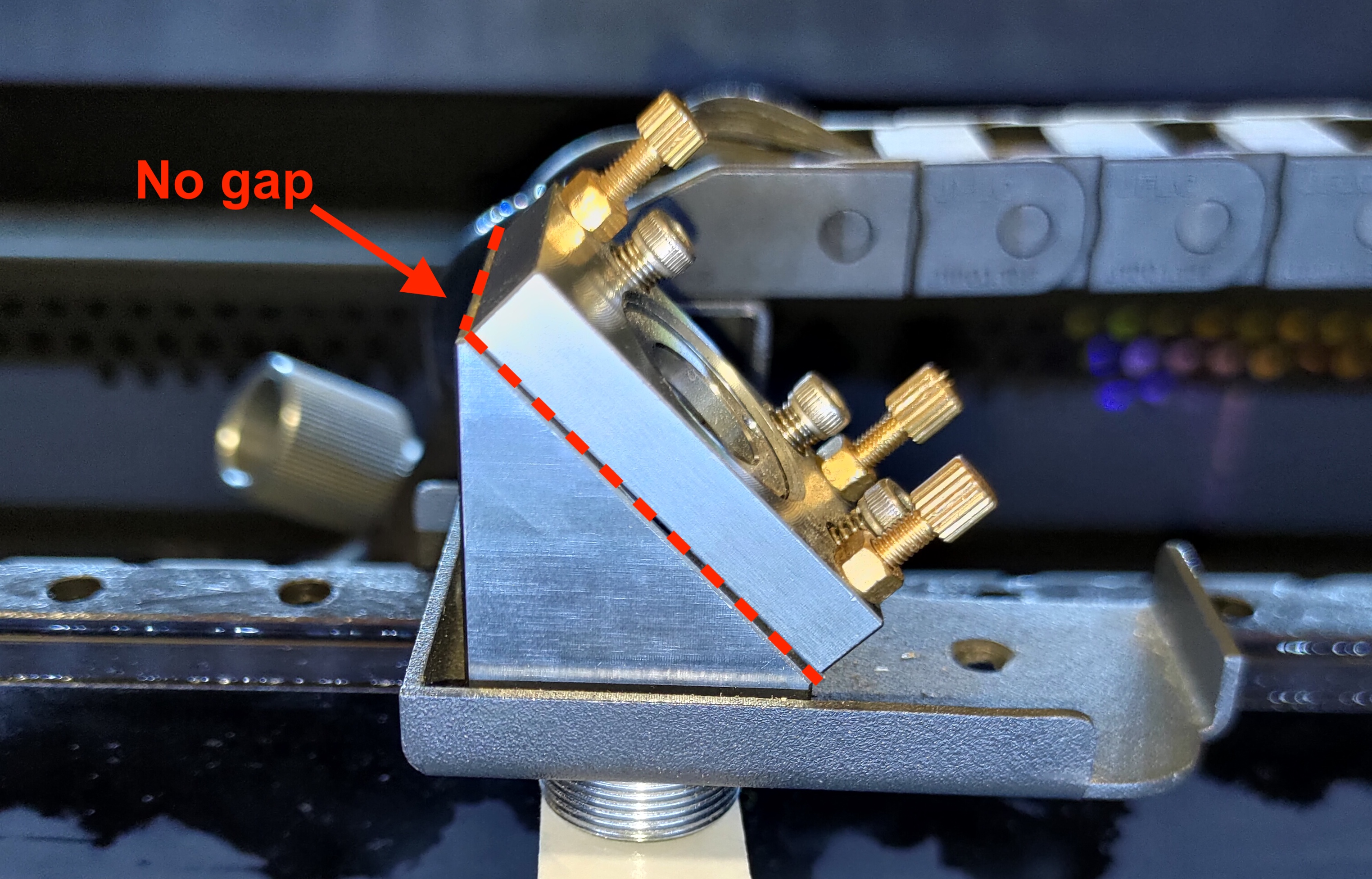

둘 사이에 간격이 없으면 수직 경로가 재설정된 것입니다.

6단계 - 테이프 부착 및 펄스 생성

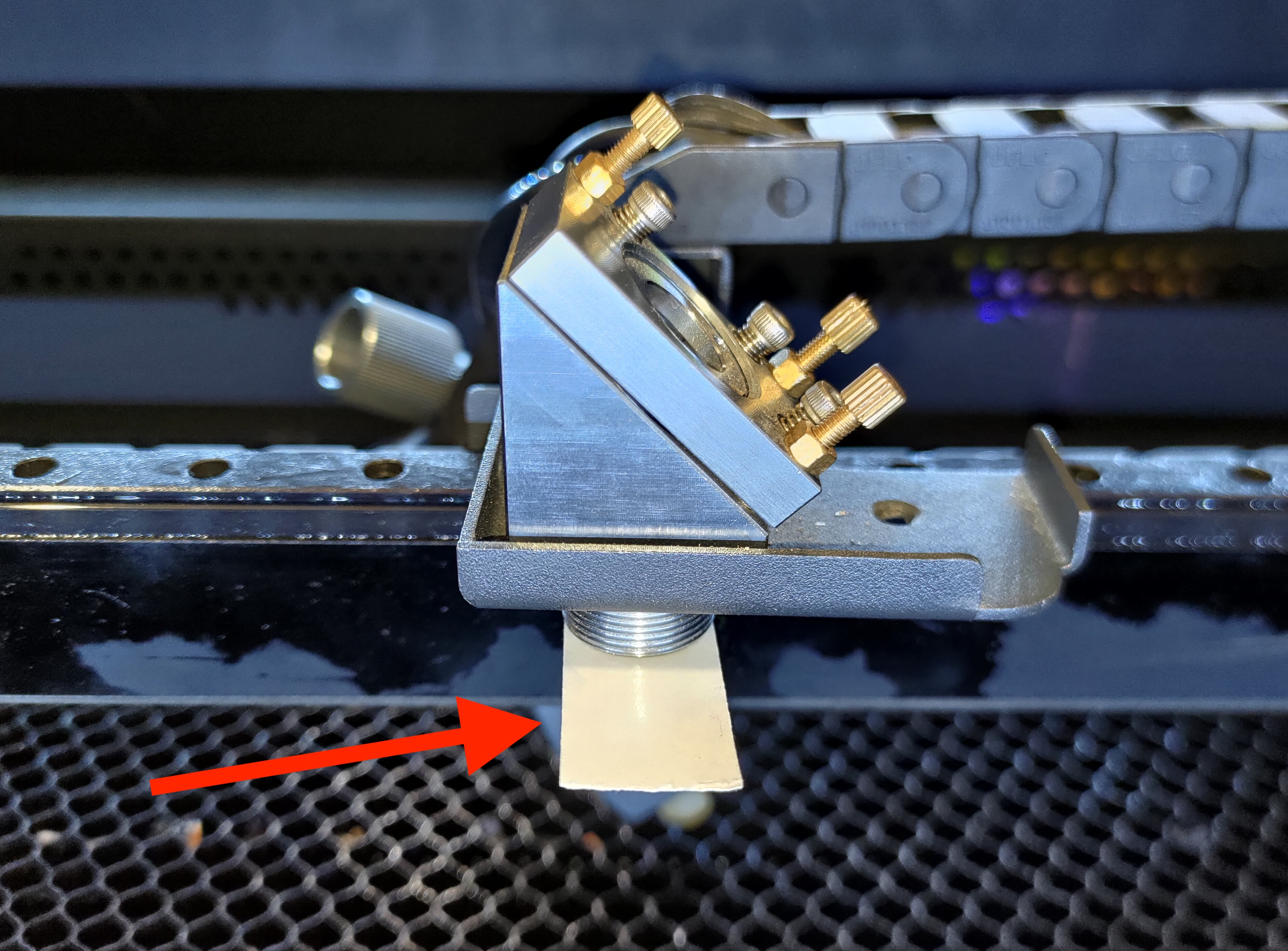

레이저 헤드 아래에 한 겹의 양면 테이프를 놓고 입구에 대고 눌러 압흔을 만듭니다.

레이저 헤드를 베드 중앙으로 이동하고 펄스를 3회 발생시킵니다.
(유지 보수 >> "모터" 클릭 >> 헤드 수동 이동 >> 덮개 닫기 >> 펄스 3회 발생)

7단계 - 수직 점의 위치 확인
테이프를 제거하고 점의 위치를 확인합니다.
가능한 위치는 세 가지뿐입니다: 중앙, 좌측, 우측.

1. 중앙 위치:

위 사진처럼 점이 중앙에 있다면 수직 경로가 정상이며 8단계로 진행할 수 있습니다.

2. 좌측 위치:

위 사진처럼 점이 좌측에 있다면 수직 경로를 조정해야 합니다.

조정 방법:
각 나사를 시계 방향으로 돌려 홀더를 들어 올려 사이에 간격을 만들면 점이 우측으로 이동합니다.


간격:

나사를 돌린 후 새 테이프를 붙이고 점이 중앙에 올 때까지 점의 새 위치를 다시 확인한 다음 다음 단계로 진행하십시오.

3. 우측 위치:

위 사진과 같이 점이 오른쪽에 있다면 레이저 튜브의 출력 각도가 너무 낮아 조정할 수 없음을 의미합니다. 이 경우 작업을 중단하고 추가 지원을 위해 현지 대리점에 문의하십시오.

8단계 - 3번 미러의 모든 너트 조이기
조정 후 위치를 고정하기 위해 모든 너트를 조이십시오.

9단계 - 초점 렌즈 및 노즐 재설치

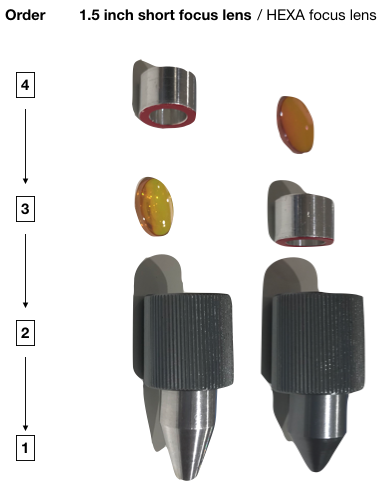

아래 사진을 참조하여 렌즈와 렌즈 홀더를 올바른 순서로 배치하십시오.

렌즈의 올바른 순서 선택:
왼쪽은 1.5" 렌즈 추가 옵션용이고 오른쪽은 기본 HEXA 렌즈용입니다.
(렌즈의 곡면이 위를 향하도록 합니다)



렌즈와 홀더를 넣은 후 링을 시계 반대 방향으로 돌려 조이십시오 시계 반대 방향.

10단계 - 보호 커버 재설치
이 두 개의 나사를 다시 조이십시오.

11단계 - 표준 OPA 과정으로 돌아가기

이 지침이 OPA 완료를 의미하지 않음에 유의하십시오.
OPA 과정을 계속하려면 표준 OPA 과정의 9단계로 돌아가십시오.
표준 OPA 과정에 대한 링크는 다음과 같습니다: 4-8 광학 경로 정렬.
