5-12 비정상적인 자동 포커스(Ador)

설명

이 문서는 자동 초점 기능의 문제를 해결하기 위한 것입니다.
예를 들어, Z축(모듈)이 반응하지 않거나, Z축(모듈)이 비정상적으로 움직이거나, Z축(모듈) 원점 복귀에 실패하는 등의 문제입니다.

기계의 문제가 초점 거리가 잘못된 경우라면, 다음 문서를 참조하여 초점 거리를 조정하십시오: article 초점 거리를 조정합니다.

자동 초점 기능 실패의 원인은 다양할 수 있습니다. 아래 단계를 따른 후에도 문제가 지속될 수 있습니다.
그러나 FLUX 팀이 문제를 보다 효과적으로 해결할 수 있도록 유용한 정보를 수집할 수 있습니다.

Step 0 - 체크리스트를 사용하여 단계를 따르고 결과를 기록합니다

이 목록은 자습서에서 수행한 모든 테스트를 표시합니다.
테스트가 완료되면 목록을 PDF 문서로 저장하여 판매점 또는 FLUX 팀에 보내주십시오.

체크리스트에 액세스하려면 링크를 클릭하십시오: 자동 초점 기능 실패(Ador)

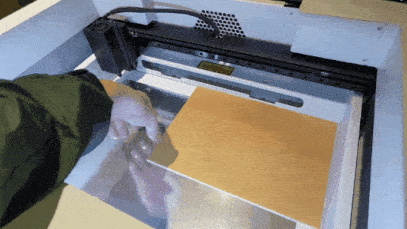

Step 1 - 재료 제거

원래 재료가 원인일 가능성을 배제하기 위해 작업 영역에서 재료를 제거하고 하단 커버가 단단히 설치되었는지 확인하십시오.

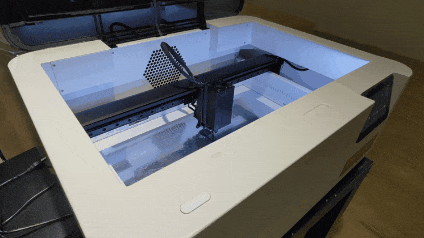

그 후, 자동 초점을 수행하면 모듈이 하단 커버로 곧장 내려가야 합니다.

결과를 확인하고 취해야 할 다음 조치를 결정하십시오:

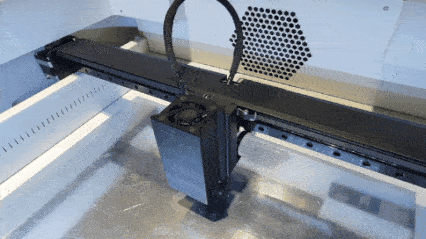

Step 2 - 모듈 제거

모듈이 이미 설치되어 있다면, 먼저 제거하여 기기가 외부 간섭 없는 상태가 되도록 하십시오.

Step 3 - 제어 모드 진입

아래 비디오와 같이 직접 제어 모드로 이동하십시오.
(시작 테스트에 걸려 있는 사용자는 시작 테스트를 건너뛰십시오 - 가이드)

Step 3.1 - 동일한 재료를 사용하여 자동 초점 조정을 다시 수행

초점을 맞추기 전에 재료의 표면이 평평한지 확인하십시오.

결과를 확인하고 취해야 할 다음 조치를 결정하십시오:

Step 3.2 - 모듈을 다시 설치하고 자동 초점 조정을 수행하는 올바른 방법을 확인하십시오.

모듈 재설치 및 올바른 초점 조정 방법은 다음 문서를 참조하십시오.

10W/20W 다이오드 레이저 모듈	2W 적외선 레이저 모듈	프린팅 모듈

재설치 후, 동일한 재료를 사용하여 자동 초점 조정을 다시 수행하십시오.

결과를 확인하고 취해야 할 다음 조치를 결정하십시오:

Step 4 - 펌웨어 문제 가능성 배제

펌웨어 설치가 제대로 되지 않으면 Z축 모터가 작동하지 않거나 시스템이 잘못된 매개변수를 캡처할 수 있습니다. 공장 설정으로 초기화하면 펌웨어 문제 가능성을 효과적으로 제거할 수 있습니다.

• 먼저 공장 초기화를 진행하세요 (메인 페이지 > 기기 > 설정 > 공장 초기화 > 예)



• 공장 초기화 후에는 링크에 있는 단계를 따라 기기 펌웨어 업데이트 방법 최신 버전으로 업데이트되었는지 확인하세요.


• 업데이트 후에 다시 자동 초점 맞추기를 시도해 보세요.

결과를 확인하고 취해야 할 다음 조치를 결정하십시오:

5단계 - Z축 상단 리미트 스위치 확인

자동 초점 기능이 작동하지 않는 것은 상단 리미트 스위치의 결함 때문일 수 있습니다.
스위치를 찾아 손가락이나 펜으로 눌러보고 제어 모드에서 화면의 Z축 아이콘이 정상적으로 작동하는지 확인하세요.

결과를 확인하고 취해야 할 다음 조치를 결정하십시오:

6단계 - 자동 초점 모듈의 프로브 확인

한 손가락으로 프로브를 직접 밀어 프로브가 물리적으로 작동하는지 확인하세요.

결과를 확인하고 취해야 할 다음 조치를 결정하십시오:

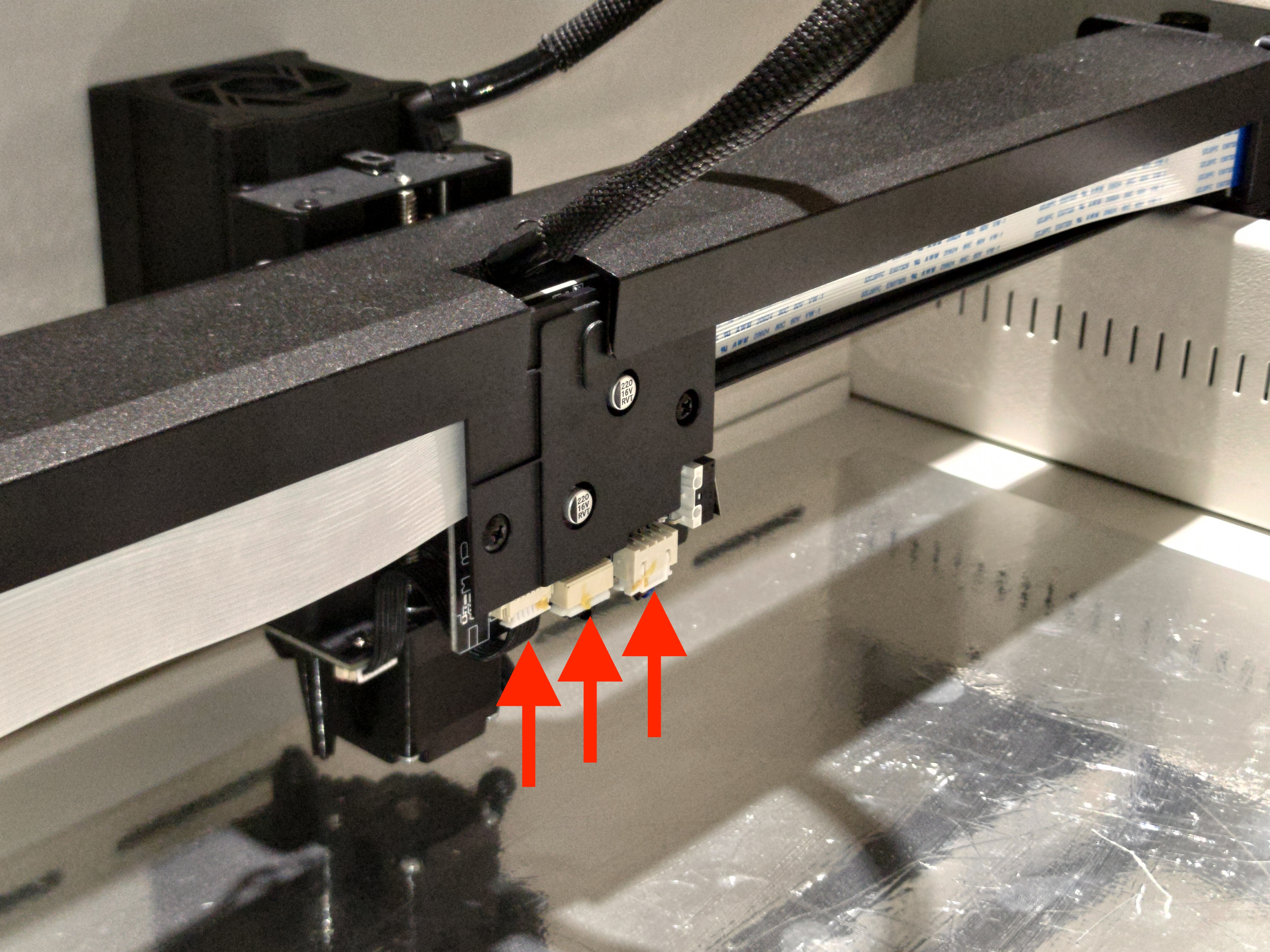

7단계 - Z축 보드의 케이블을 다시 연결하세요

잘못된 연결로 인한 문제가 아닌지 확인하기 위해 Z축의 케이블을 다시 연결하고 그 후에 다시 포커스를 수행하세요.

단계:
전원 끄기 > 케이블 재연결(모듈 시트 뒷면) > 전원 켜기 > 제어 모드 >
자동 포커스

결과를 확인하고 취해야 할 다음 조치를 결정하십시오:

8단계 - 물리적 버튼으로 자동 포커스 수행

물리적 버튼을 사용하여 포커스를 맞추면 운영 체제를 거치지 않습니다.
따라서 이를 통해 원인이 하드웨어 관련인지 시스템 관련인지 판단할 수 있습니다.

버튼을 사용하여 포커스를 맞추고 작동하는지 확인하세요.

결과를 확인하고 취해야 할 다음 조치를 결정하십시오:

9단계 - 고객 서비스에 문의
