2-4 Promark Camera Kalibratie

Naast de infraroodvoorbeeldfunctie ondersteunt Promark ook camera-uitlijning. Voer de volgende stappen uit om de camerakalibratie uit te voeren voordat u de functie voor camera-uitlijning gebruikt.

Stap 1 - Plaats het schaakbordpatroon

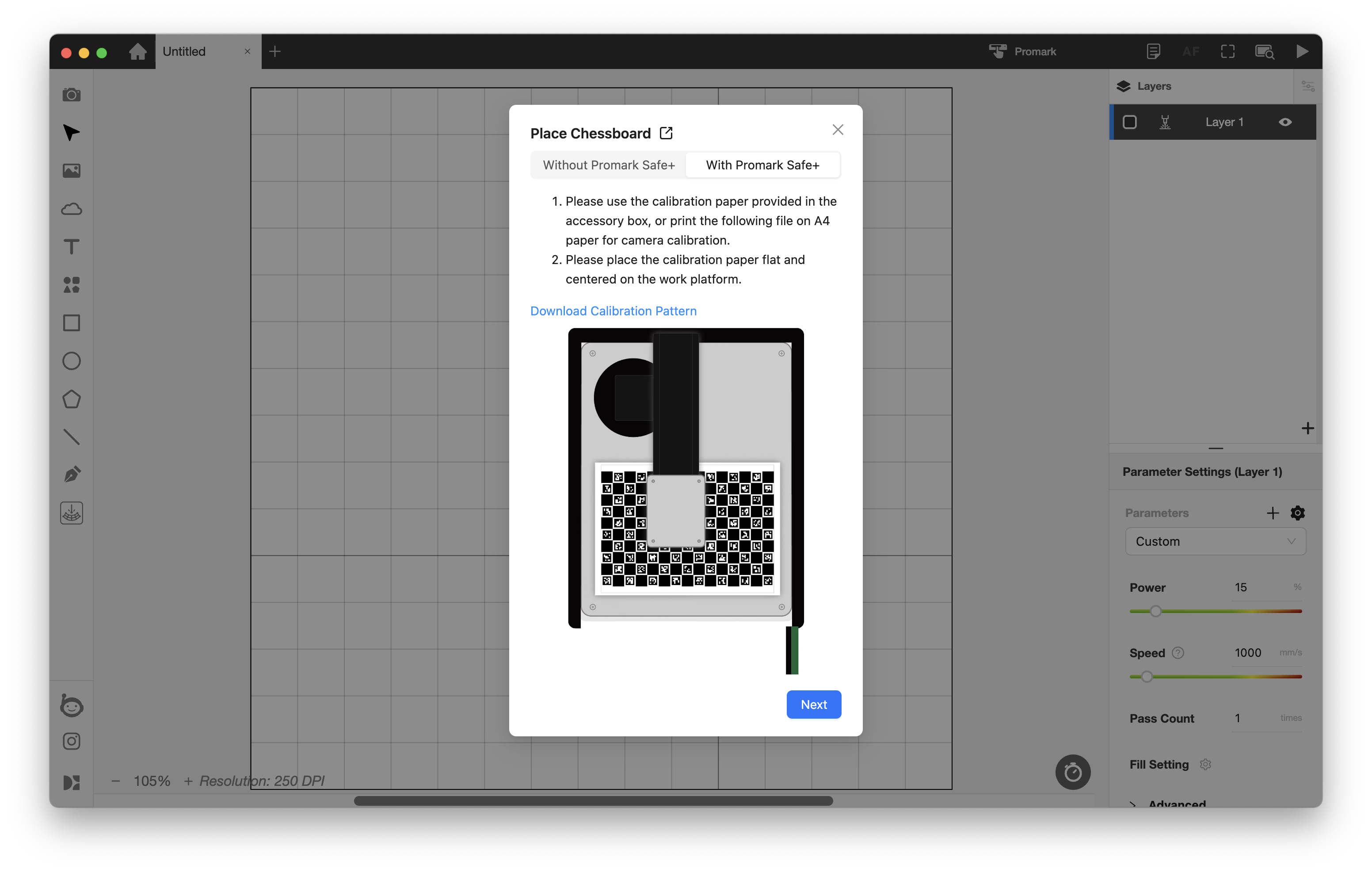

1-1. Plaats het zwart-witte schaakbordpapier uit de accessoiredoos in het midden van het werkplatform en zorg ervoor dat het papier volledig vlak ligt zonder opkrullen, kreukels of vlekken.

⚠︎ Als uw schaakbordpapier kwijt of beschadigd is, kunt u het downloaden via het camerakalibratie venster of dit checkerboard file afdrukken met een printer.
Zorg ervoor dat de afdrukschaal is ingesteld op 100%.

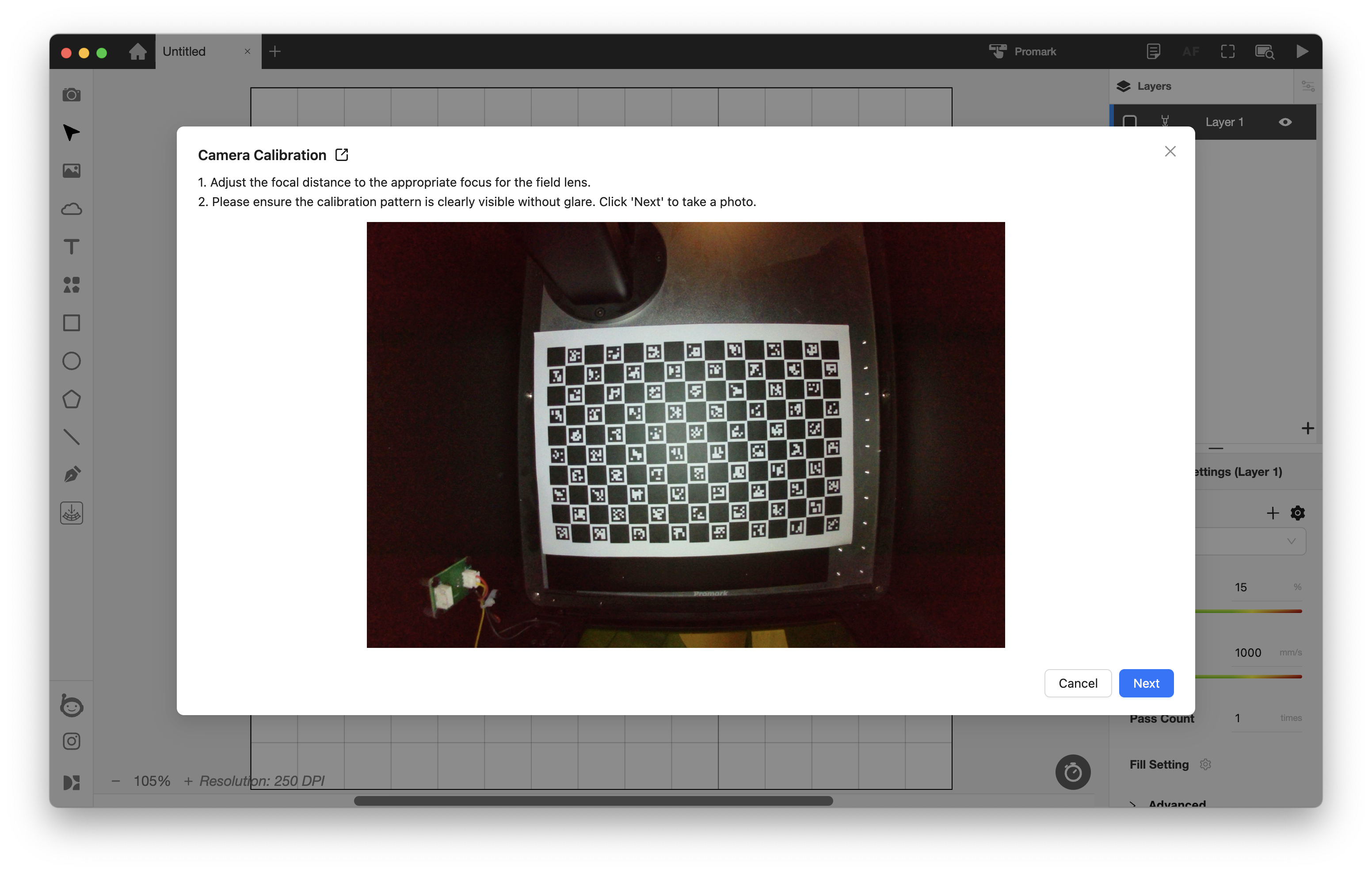

1-2. Stel de focus in op de juiste brandpuntsafstand voor de lens. (Opmerking: Het is normaal dat het weergegeven gebied van het schaakbord kleiner lijkt bij een brandpuntsafstand van 220 mm.)

1-3. Zorg ervoor dat er geen reflectie op het schaakbord is en dat elk vierkant duidelijk zichtbaar is. Klik op 'Volgende' om verder te gaan met het maken van de foto.

• Als er een foutmelding verschijnt na het maken van de foto, betekent dit dat het schaakbordpatroon onvoldoende is herkend. Controleer of het schaakbordpapier correct is gepositioneerd, zorg ervoor dat er geen reflecterende lichtbron in de buurt is en controleer of het papier vlak ligt.

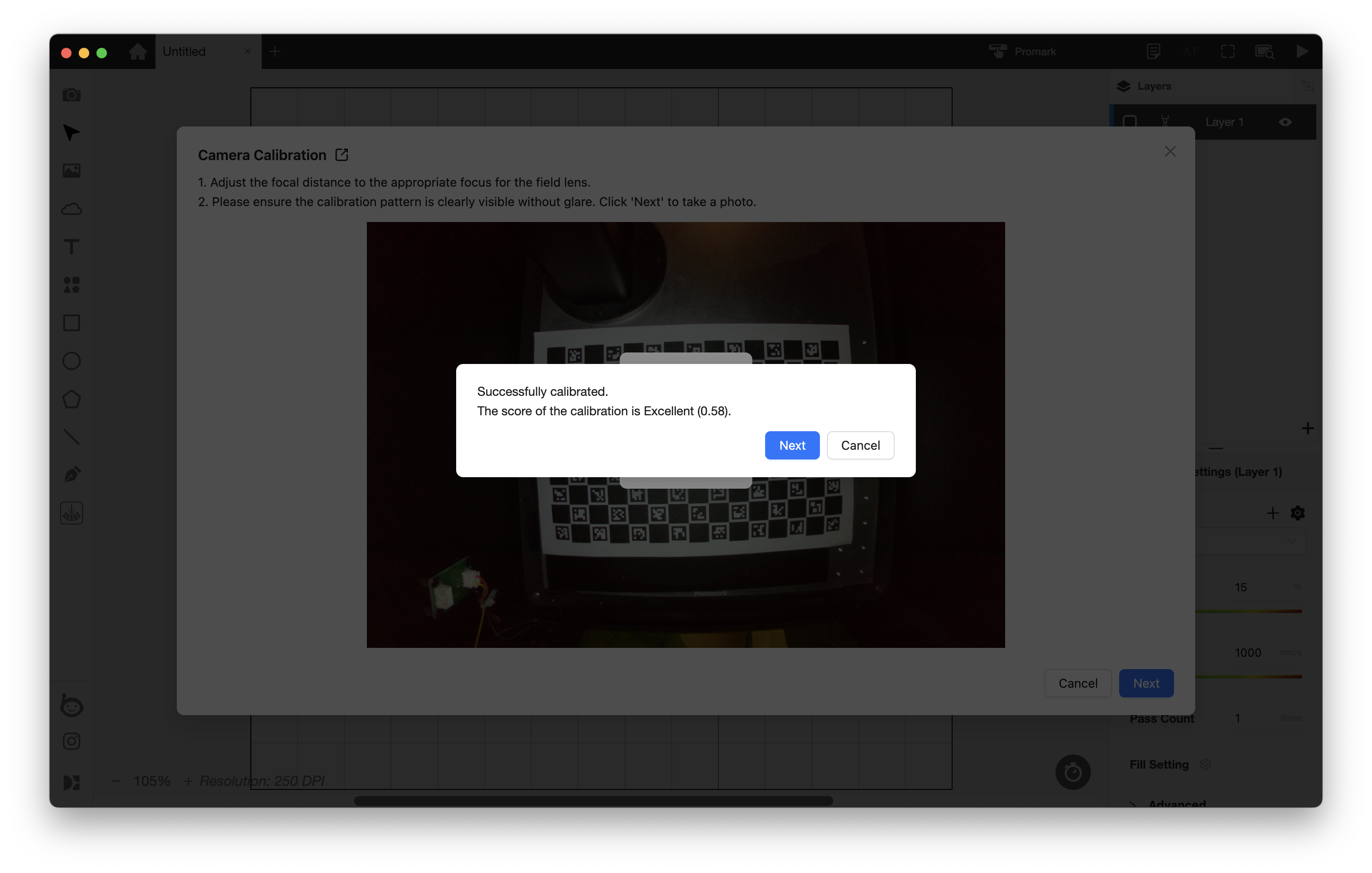

• Na het vastleggen van het schaakbord wordt een score weergegeven. Doorgaans zal de score 'Uitstekend' zijn.

Stap 2 - Kalibratievormen tekenen

⚠︎ Als u de Promark (Safety+) gebruikt, raadpleeg dan deze link om de deurbeveiligingsfunctie in te schakelen voordat u de laser start voor uw veiligheid.

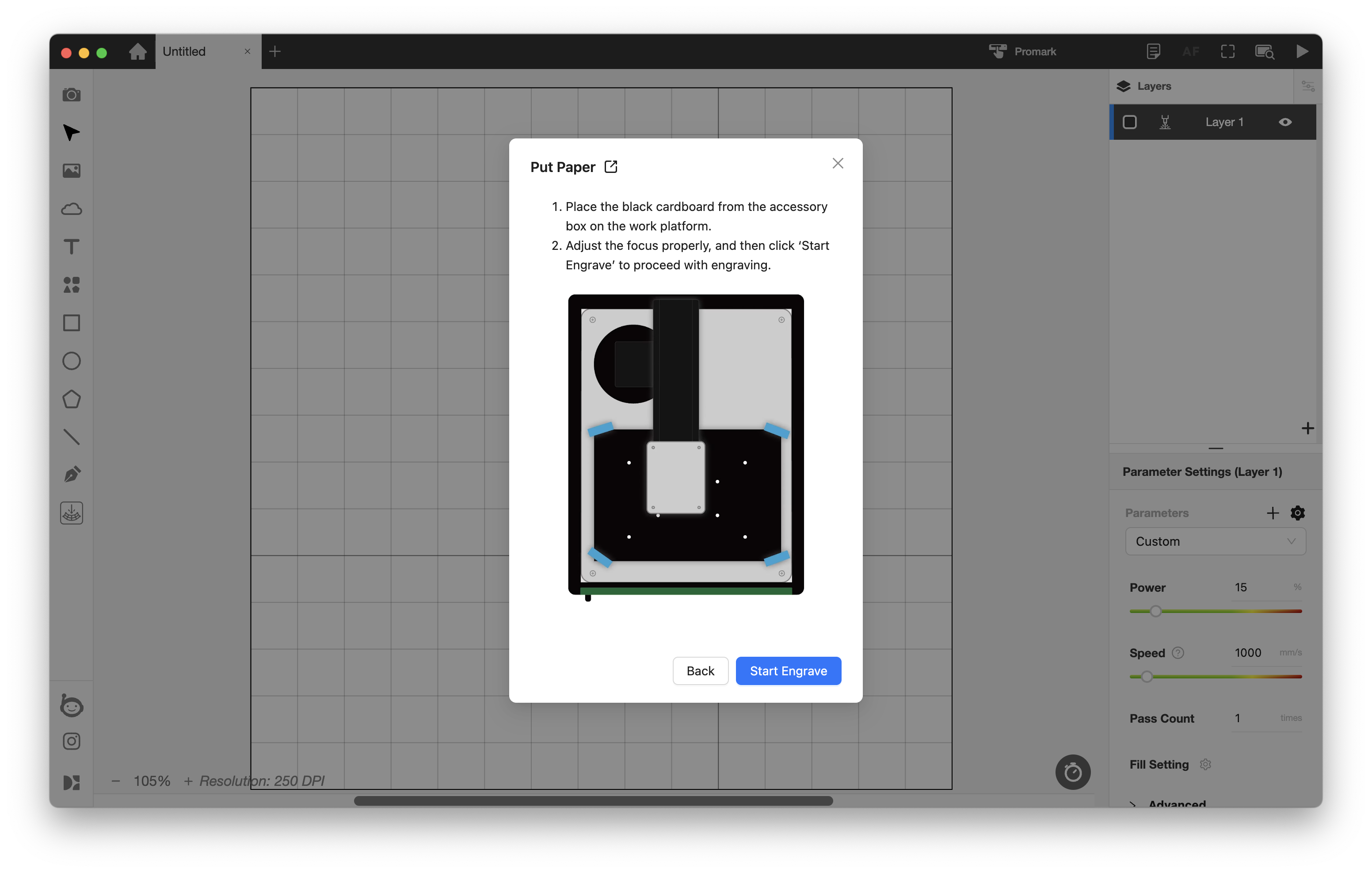

2-1. Plaats het zwarte karton uit de accessoiredoos op het werkplatform. Voer na het opnieuw bevestigen van de focus de kalibratiepuntgravure uit.

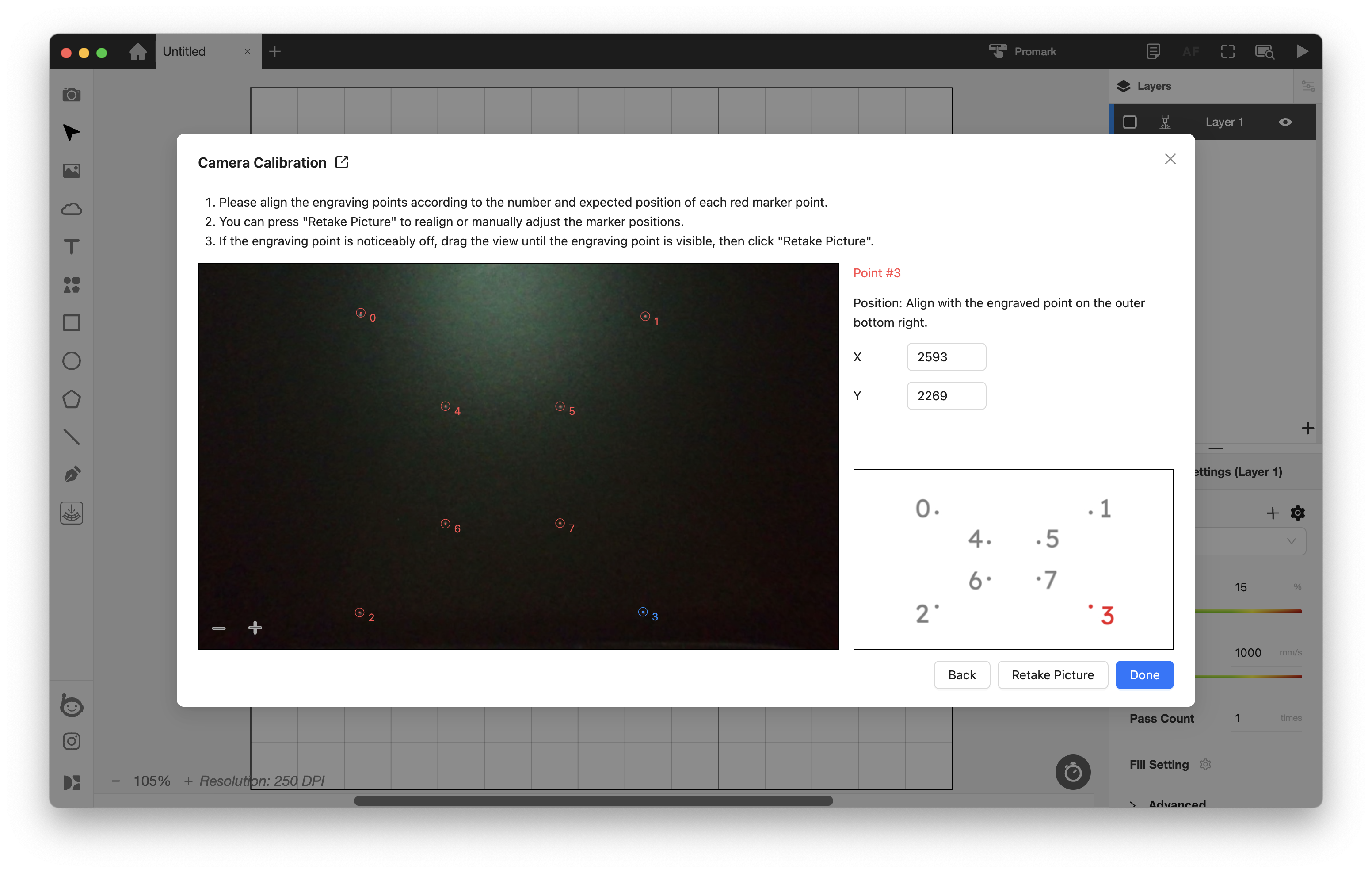

2-2. Controleer na het voltooien van de kalibratiepunt gravure of de kalibratiepunten overlappen met de rode stippen. Selecteer vervolgens de acht punten in volgorde en controleer of de kalibratievolgorde die rechts wordt weergegeven overeenkomt met het onderstaande voorbeeld.

2-3. Als de posities van de acht punten op de foto duidelijk onjuist of niet uitgelijnd zijn, probeer dan eventuele omringende obstakels te verwijderen en zorg ervoor dat er geen merkbare reflectie is van omringende lichtbronnen. Klik op 'Foto opnieuw maken' totdat de acht punten correct zijn geïdentificeerd. De kalibratie is voltooid zodra deze stap is afgerond.
