2-1 Montage en opstarten (Promark)

Bedankt voor het kiezen van FLUX-producten.

Lees voordat u de Promark uitpakt de Veiligheidsvoorschriften.

De volgende hoofdstukken (2-1 tot 2-4) bieden een handleiding voor het monteren en bedienen van uw machine.

1. Wat zit er in de doos?

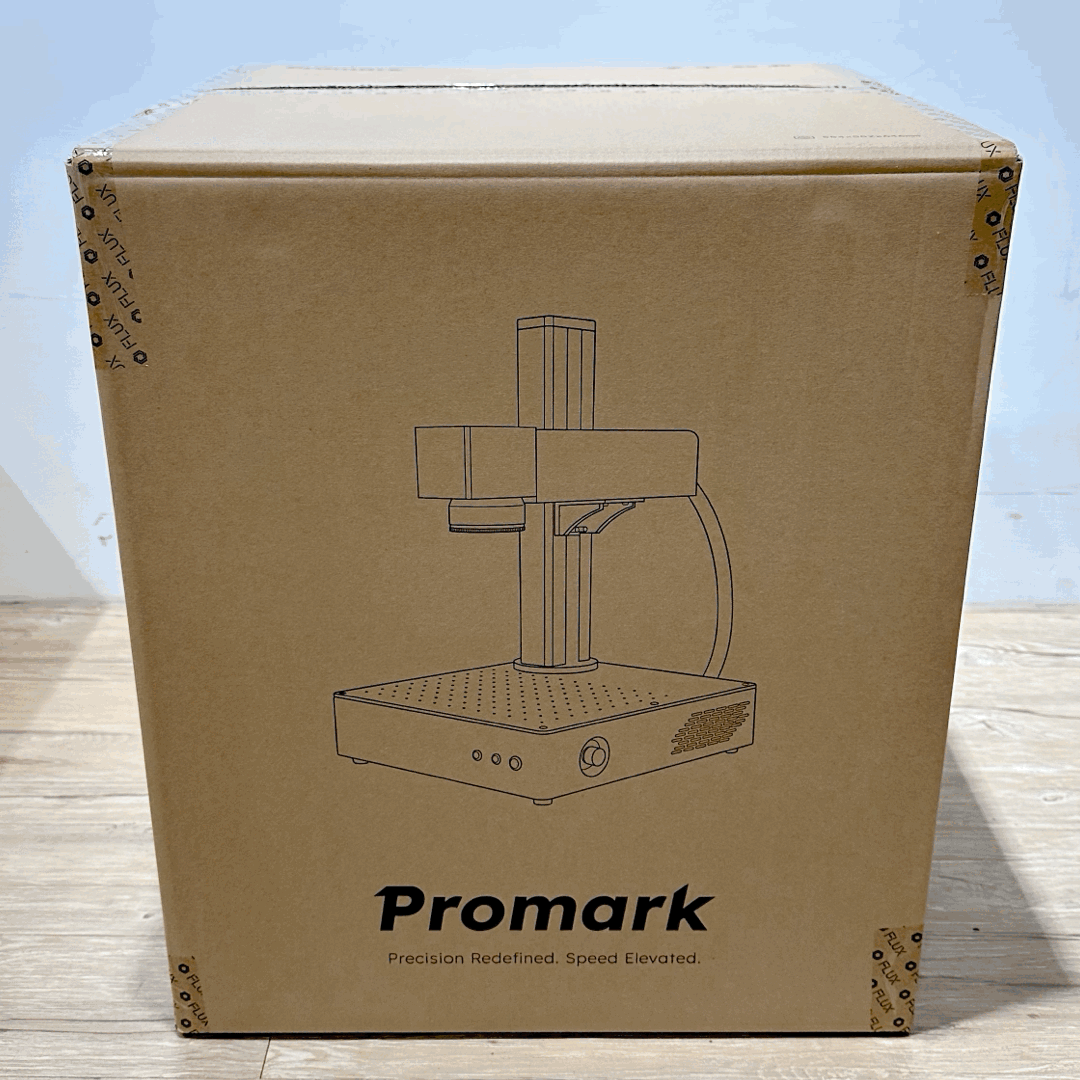

a. Open de doos op de vloer en haal de accessoiredoos en de machine eruit.
⚠︎ Let op: De bedrading tussen de hoofdeenheid en de galvanometerarm kan niet worden losgekoppeld.

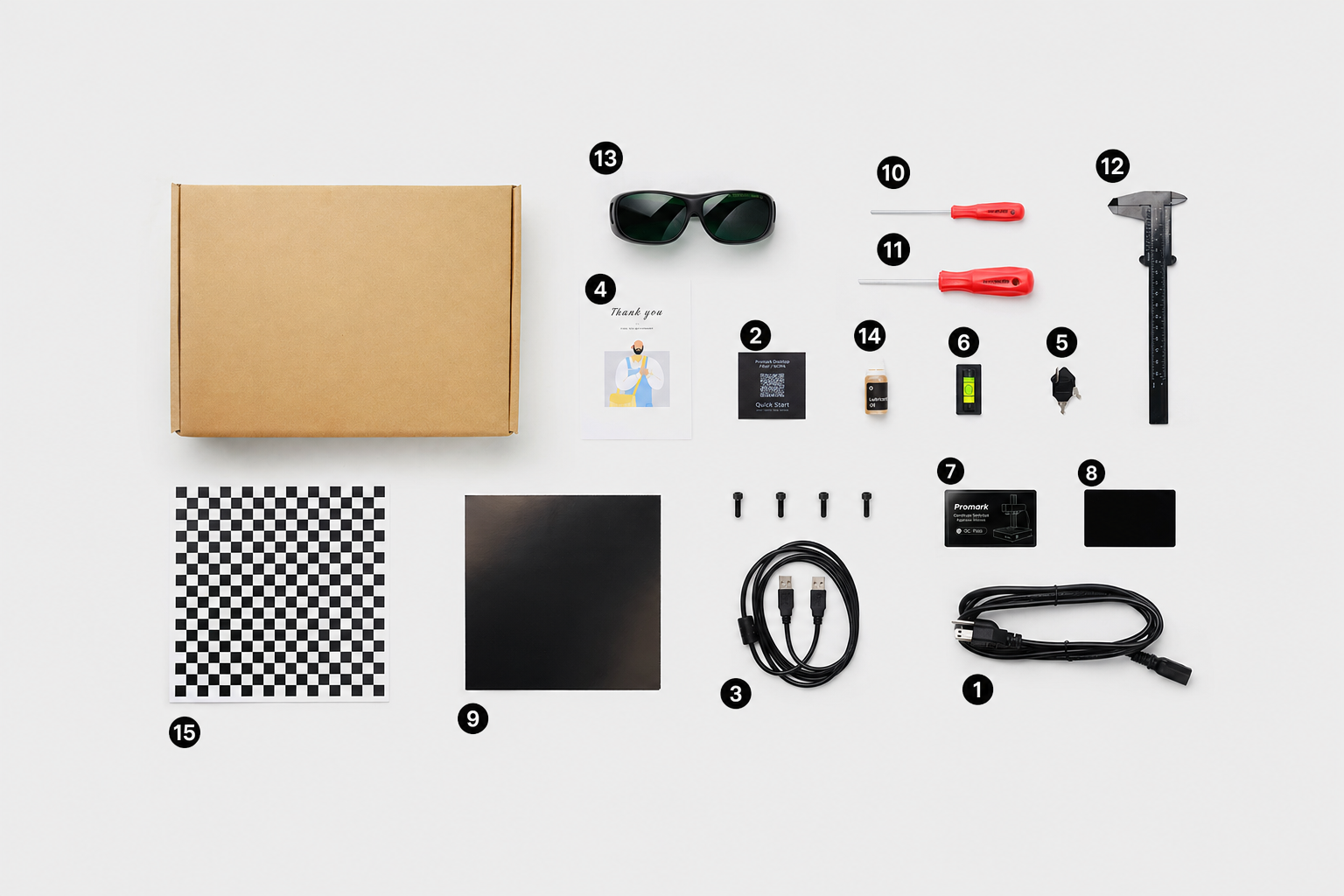

b. Haal de accessoires eruit en controleer de inhoud.

1. Voedingskabel
2. Snelstartgids QR-codekaart
3. USB-A naar USB-A kabel
4. USB-A naar USB-B kabel
5. Bedankkaart
6. Sleutels
7. Waterpas
8. Fabriekstestkaart
9. Zwarte aluminium plaat
10. F-theta lens kalibratiepapier
11. M4 moersleutel
12. M5 Sleutel
13. Schuifmaat
14. OD6+ 1064nm Laserveiligheidsbril
15. Smeerolie
16. Schaakbordpatroon kalibratieplaat

2. Montage

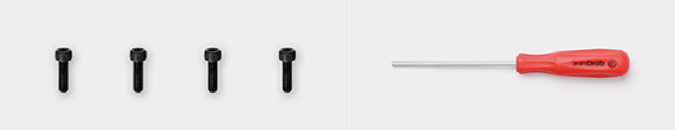

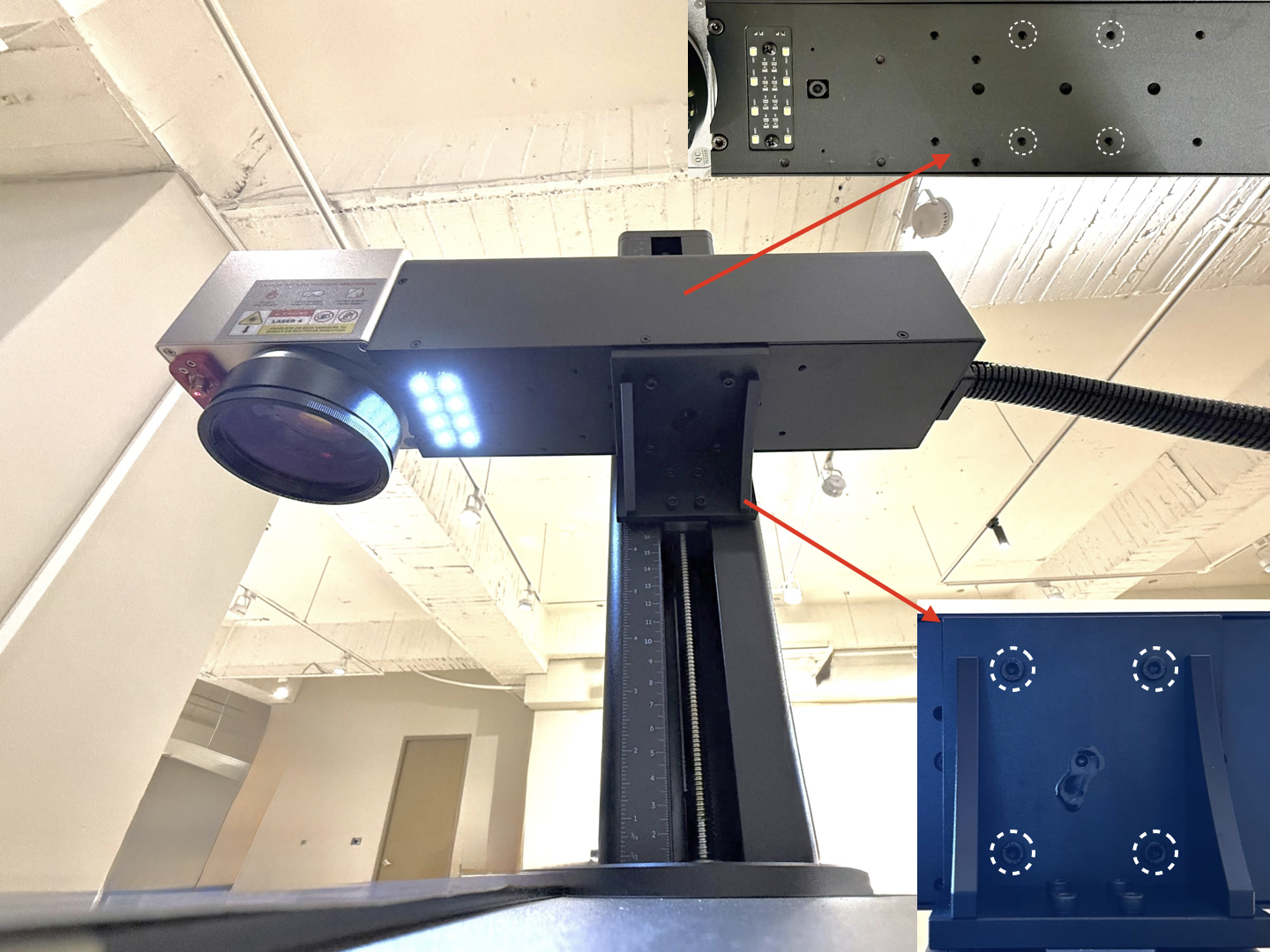

a. Installatie galvanometerarm: Gebruik de M4-sleutel en vier schroeven om de galvanometerarm op het Z-as kolomplatform te bevestigen.

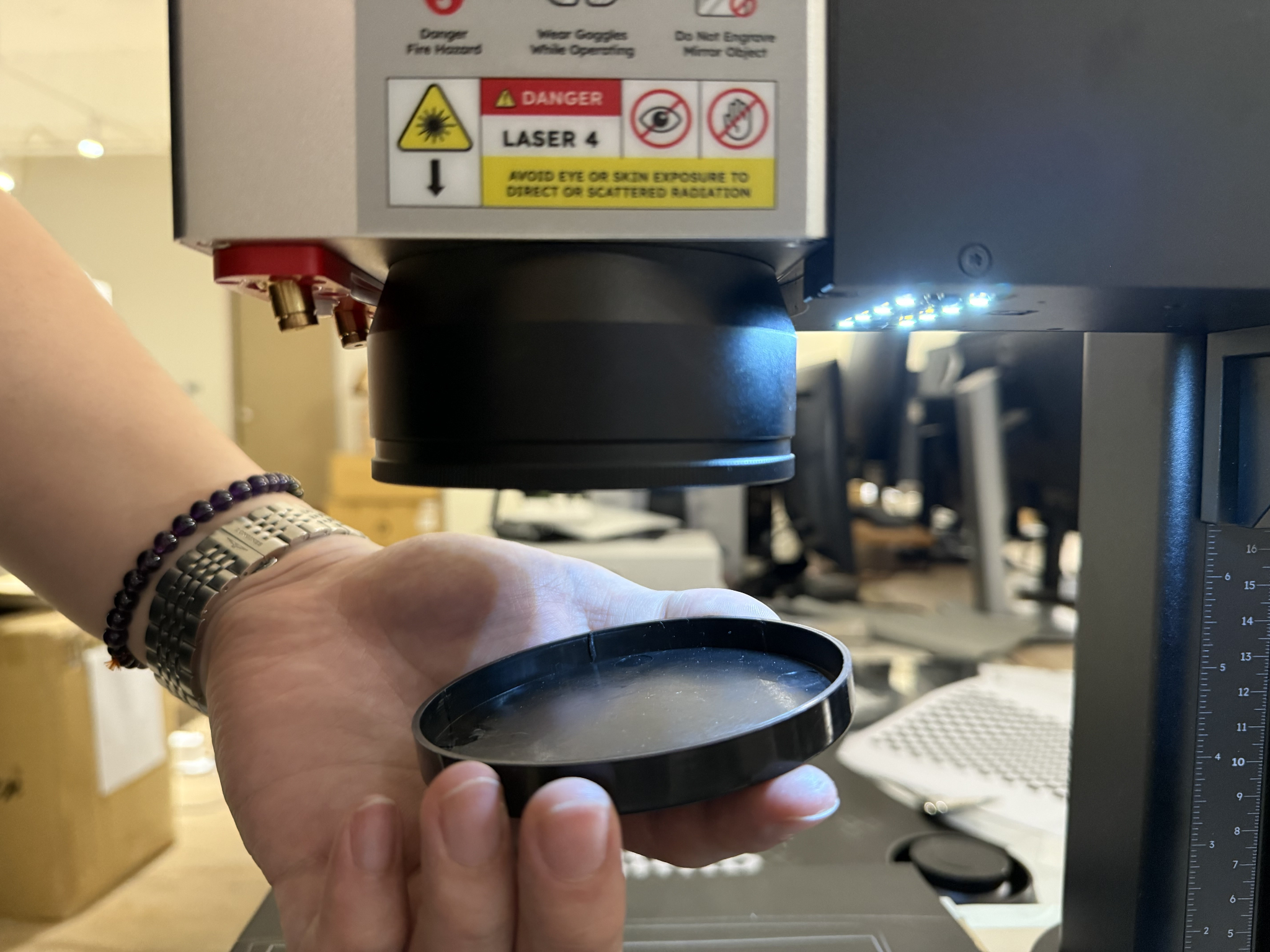

b. Verwijder de F-theta lenskap en bewaar deze in de accessoiredoos.

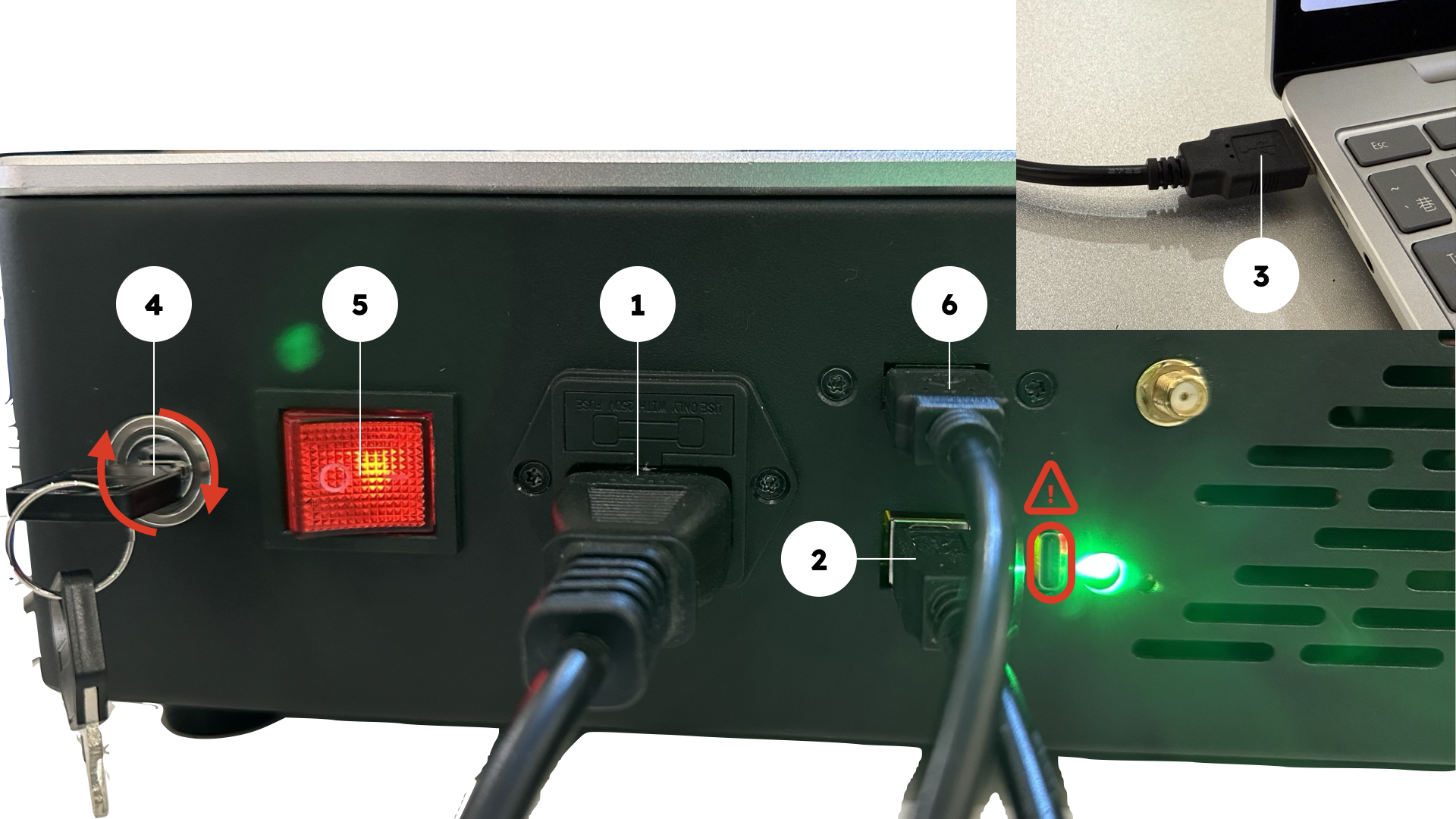

c. Opstarten:

⚠︎ Waarschuwing: Gebruik de USB Type-C poort NIET. Dit kan uw computer beschadigen.

1. Sluit het netsnoer aan.
2. Sluit het USB-B uiteinde van de USB-kabel aan op de machine.
3. Sluit het USB-A uiteinde van de USB-kabel aan op de computer.
4. Gebruik de sleutel uit de accessoiredoos en draai deze rechtsom om de machine te ontgrendelen.
5. Druk op de rode wipschakelaar om de machine in te schakelen.
6. Camerakabel (USB-A naar USB-A kabel)

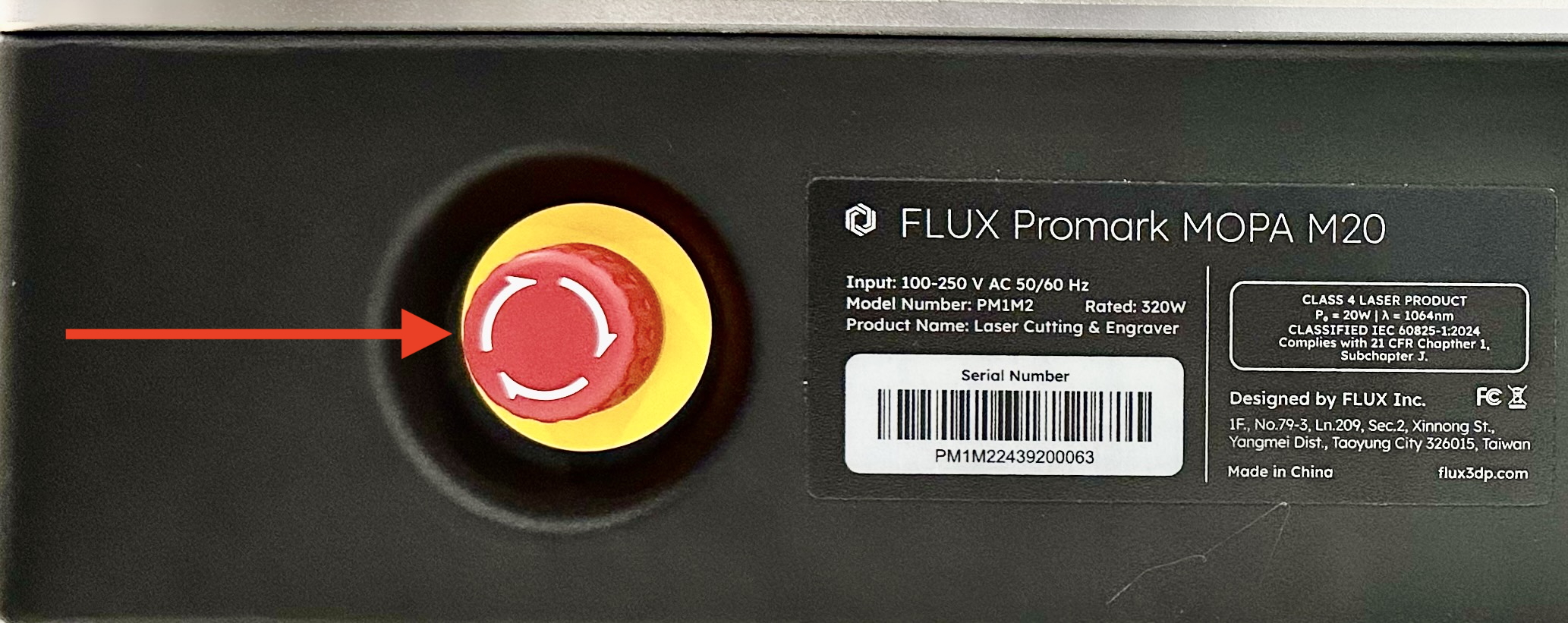

Als de rode wipschakelaar niet reageert bij het inschakelen, controleer dan of de noodstopknop aan de rechterkant van het bedieningspaneel van de machine is ingedrukt. Als de noodstopknop is ingedrukt, draai deze dan rechtsom in de richting van de witte pijl om deze te ontgrendelen.

Volgende stap: Software-installatie en activering
