2-7 Handleiding voor graveren van groot materiaal en Chuck Rotary

Beschrijving

Dit artikel legt uit hoe u te werk gaat wanneer de hoogte van het materiaal de werkhoogte van de machine overschrijdt en wanneer u de Chuck Rotary gebruikt met de 220x220mm veldlens.

Gereedschappen

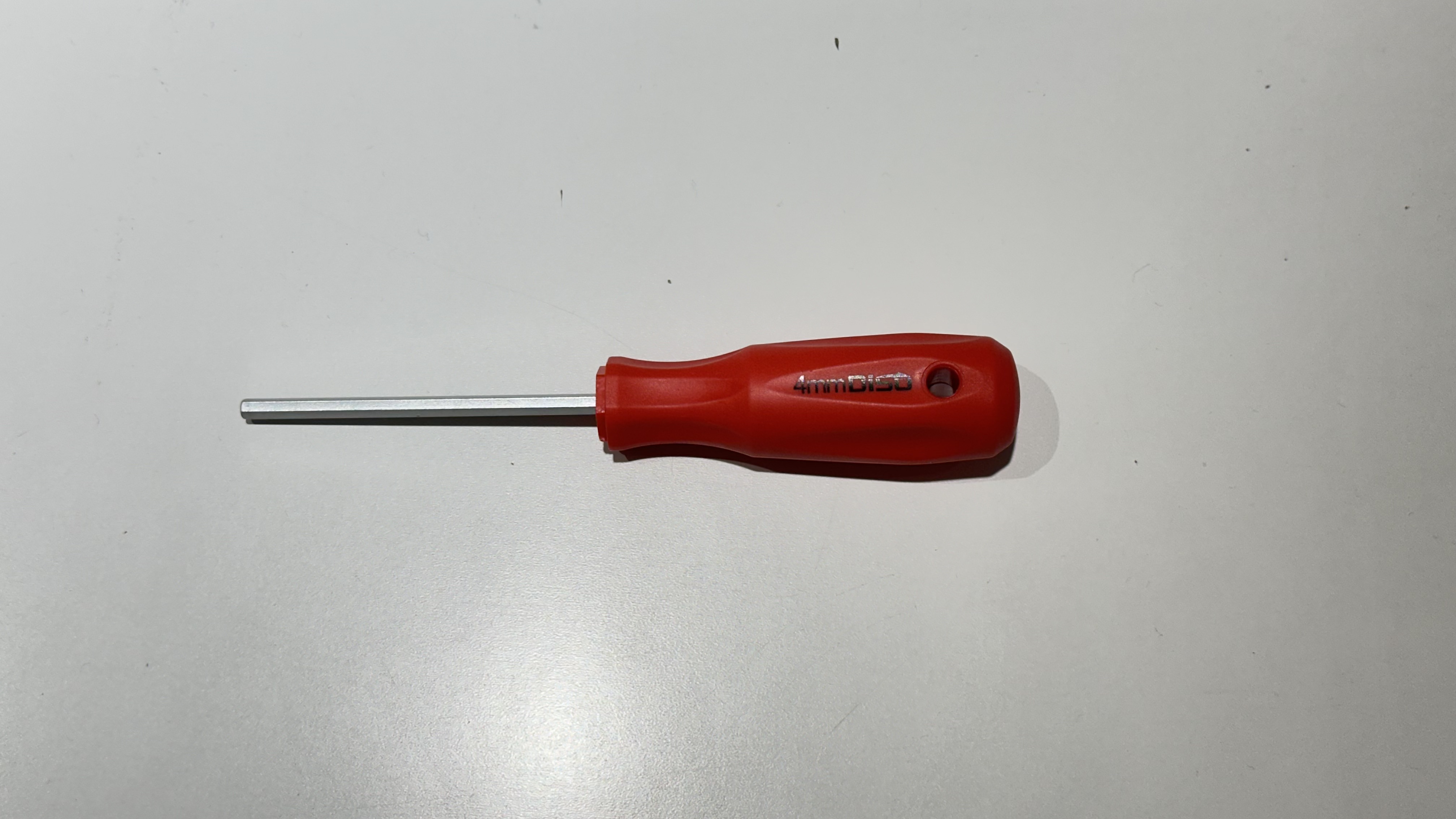

4mm inbussleutel meegeleverd in de accessoiredoos

Stap 1

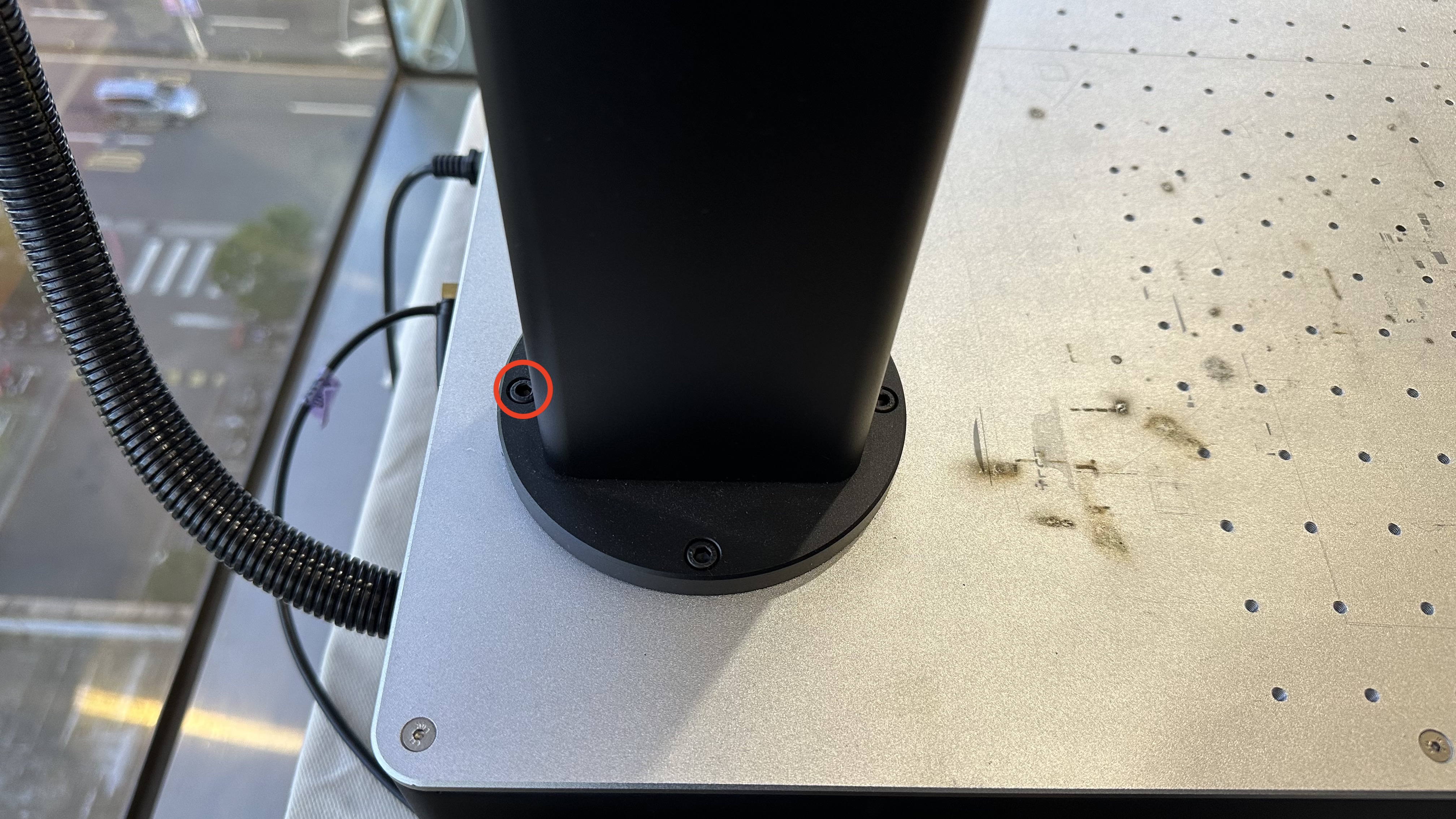

Gebruik de inbussleutel om de vier schroeven aan de basis van de Z-as kolom los te maken.

Stap 2

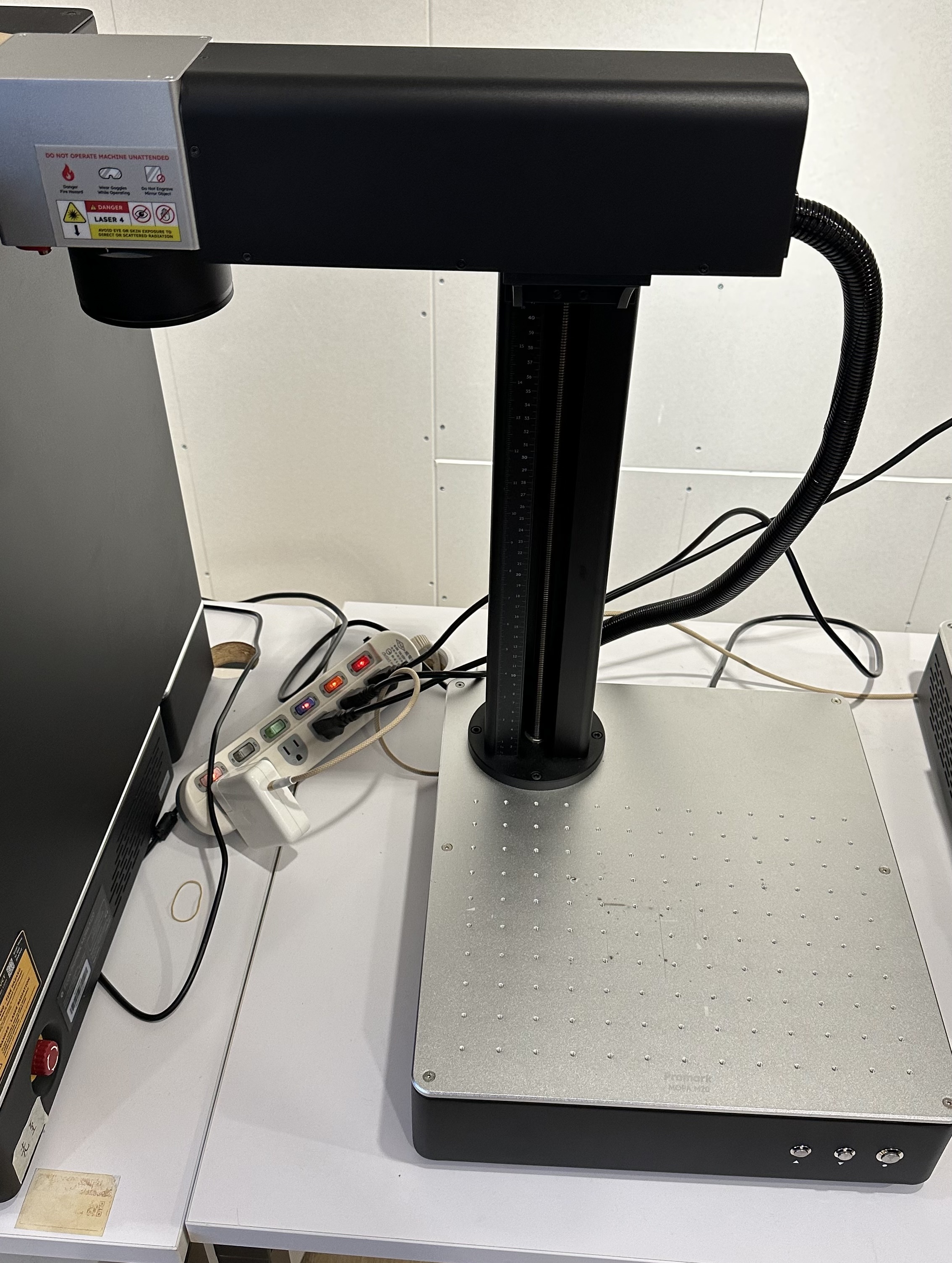

Draai de galvanometerarm 90 graden rechtsom.

Stap 3

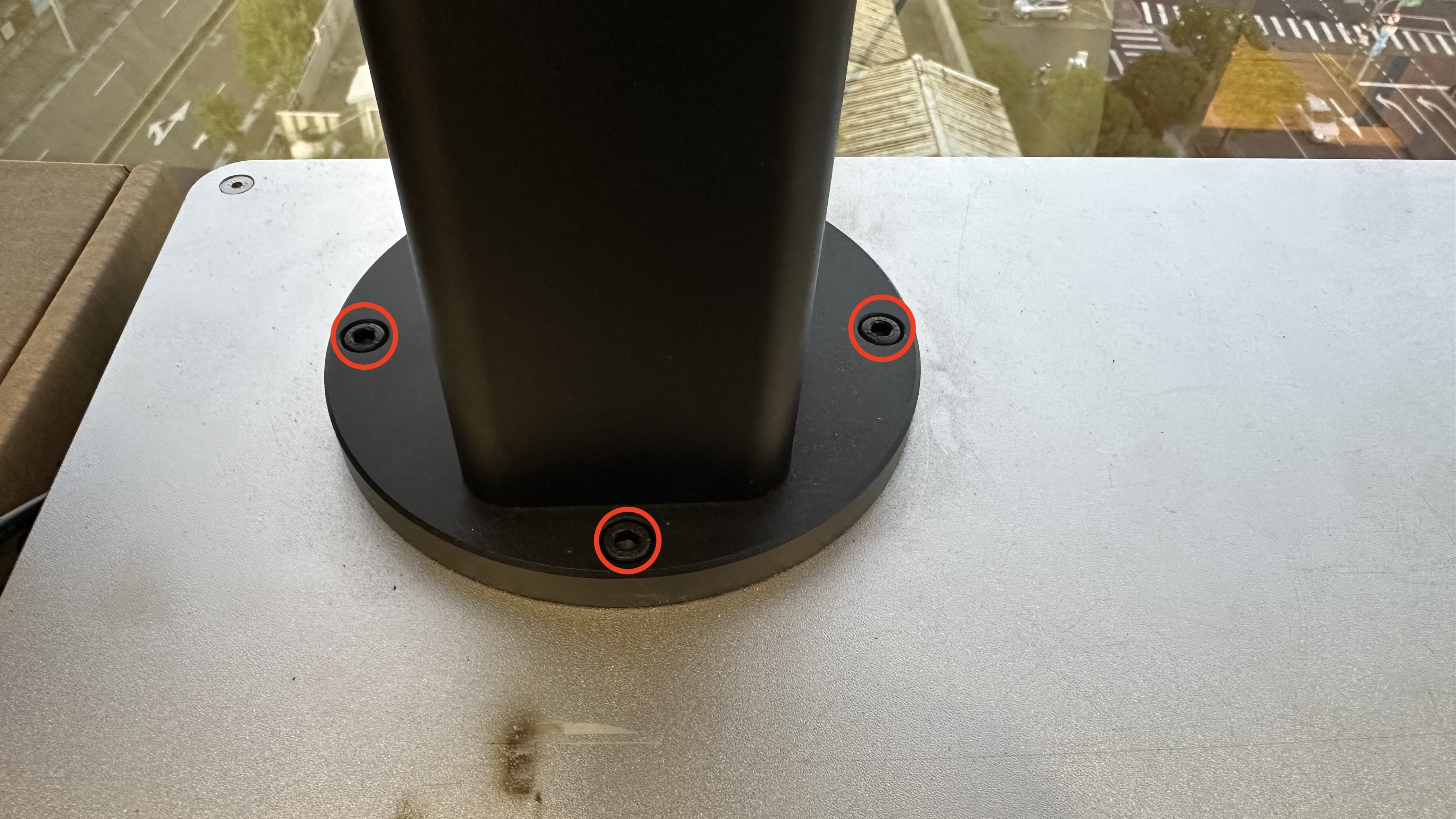

Draai de vier schroeven aan de basis van de Z-as kolom weer vast.

Stap 4

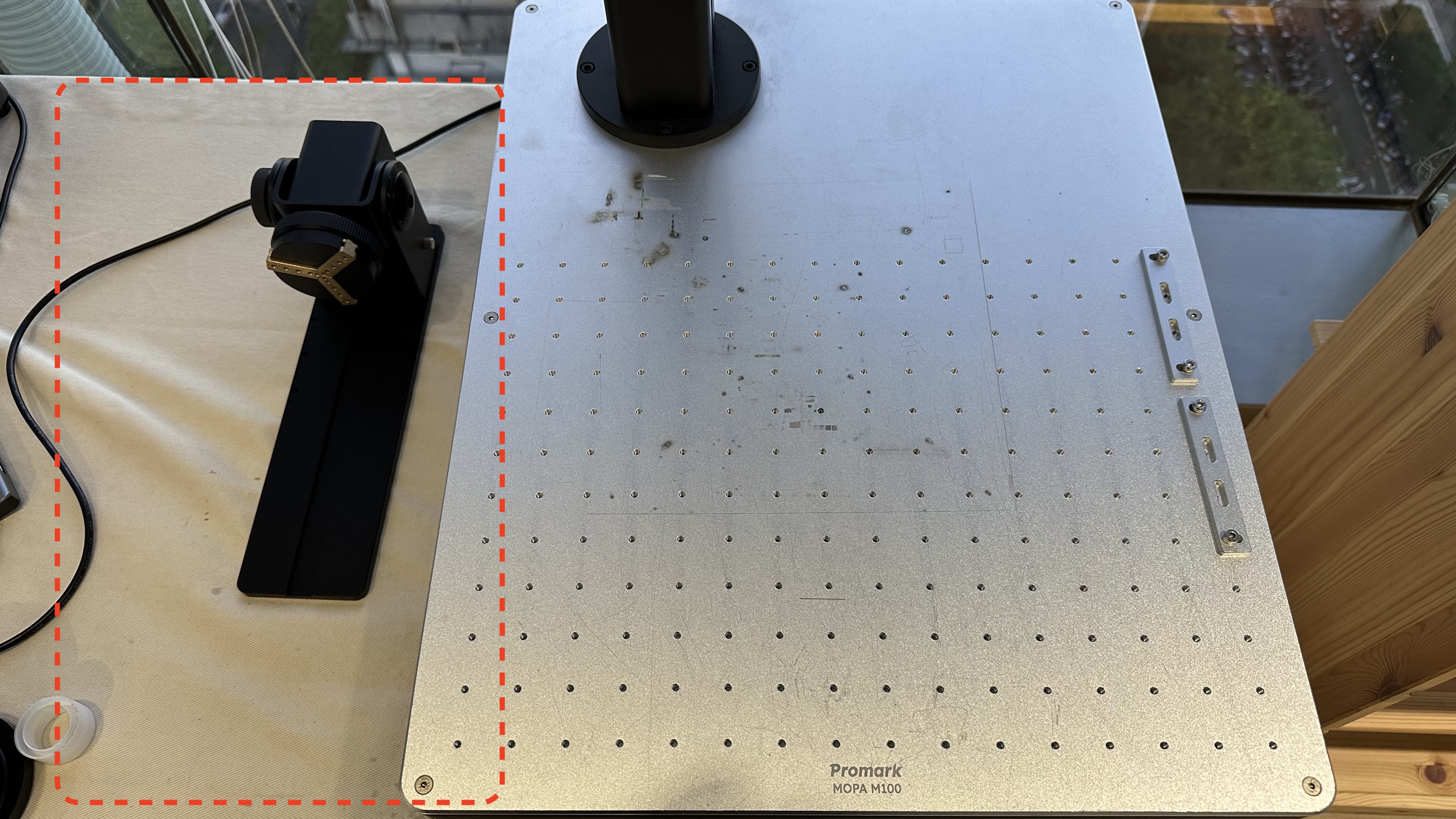

Plaats het materiaal of de rotatie-eenheid aan de linkerkant van het machineplatform om te beginnen.

ⓘ Als de rotatie gespiegeld wordt weergegeven, schakel dan de optie 'Spiegelen' in bij de Rotary-instellingen in Beam Studio.

Voor gedetailleerde instructies over het gebruik van de Chuck Rotary, raadpleeg deze handleiding: Promark - Chuck Rotary Start Graveren
