2-1 Montage en inbedrijfstelling (Safe+ handmatige deurversie)

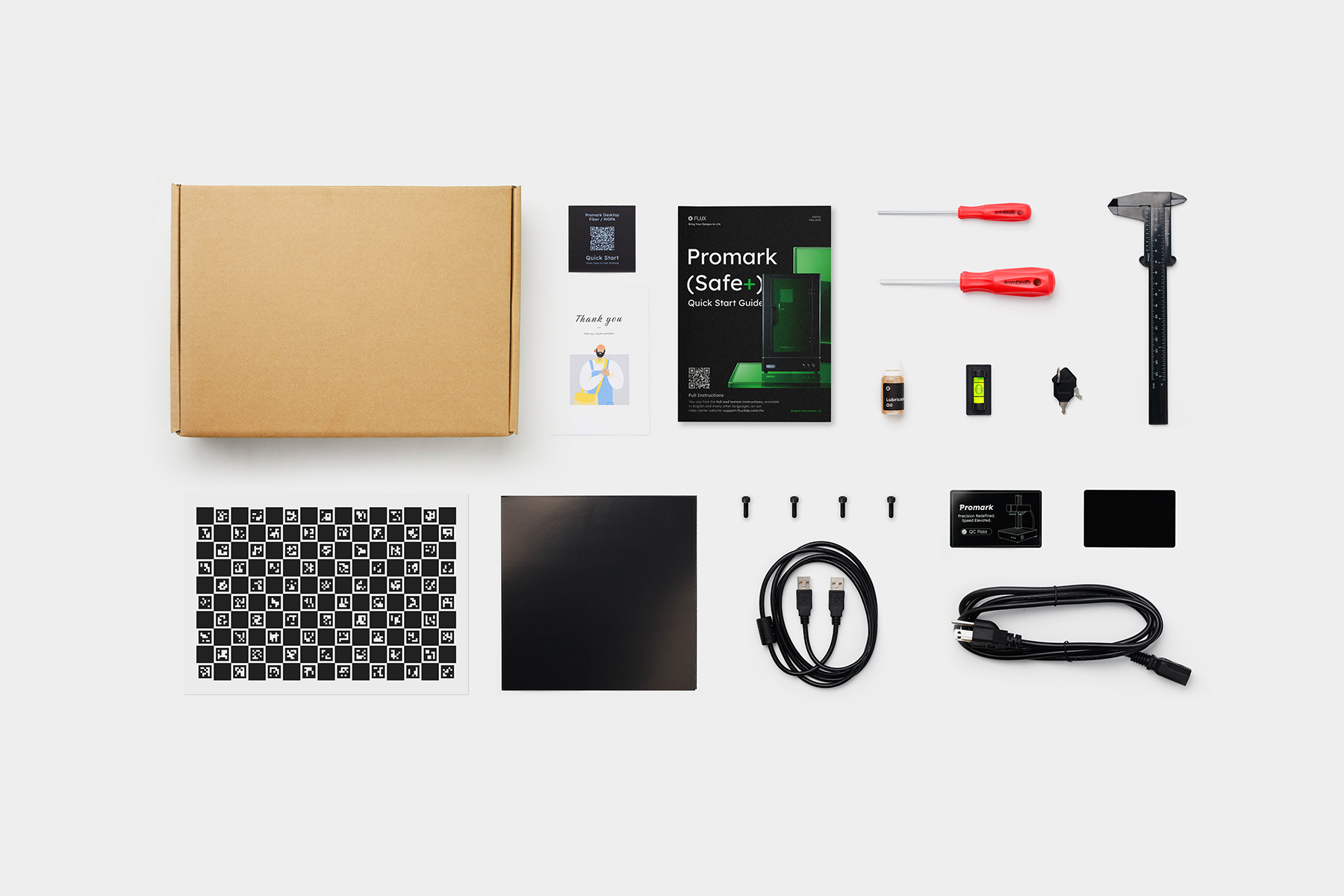

Wat zit er in de doos?

Accessoires

• Snelstartgids
• Netsnoer
• Klem
• Afvoerslang
• USB-aansluitkabel
• Camerakabel
• Laser-veiligheidssleutelschakelaar
• Veldlens-beschermkap
• Veldlens-parameterkalibratiekaart

Gereedschap

• 3mm inbussleutel
• Mini-waterpas
• Schuifmaat
• Camera-kalibratierooster

Verbruiksartikelen

• Zwarte aluminium testplaat
• Veldlens-kalibratiepapier
• Smeerolie

Montage

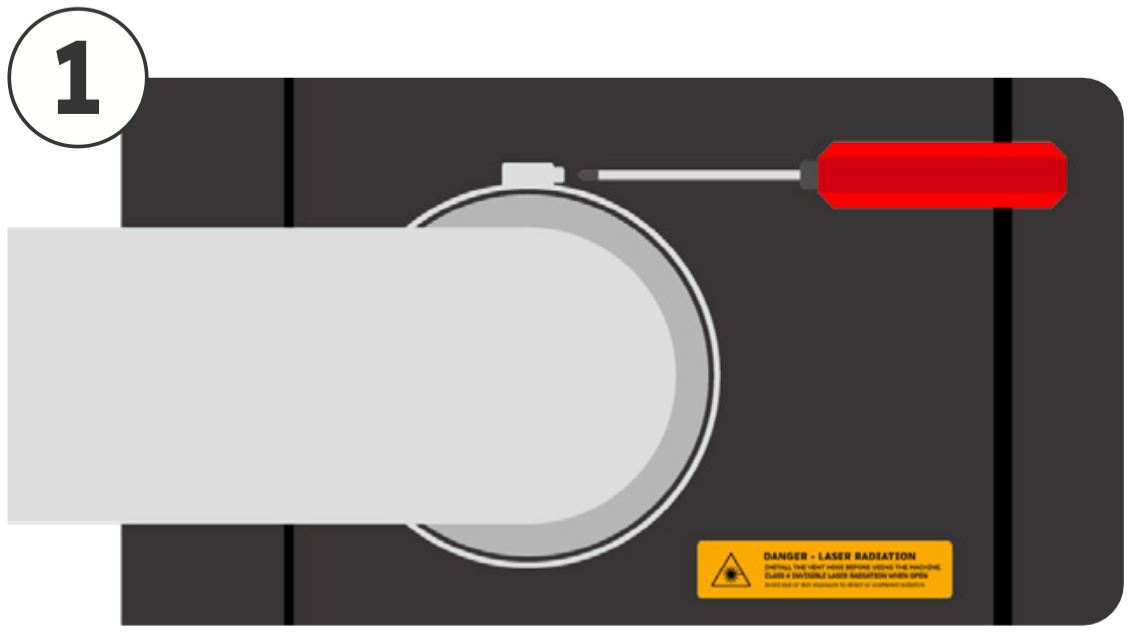

Installeer de ventilatieslang

1. Draai met een kruiskopschroevendraaier de slangklem op de ventilatieopening los en verwijder de afdekking.
2. Verwijder het beschermingsmateriaal uit de ventilatieslang.
3. Plaats de klem op het brede uiteinde van de ventilatieslang en bevestig deze aan de uitlaat van de afzuigventilator aan de achterzijde van de machine.
4. Stel de spanning van de klem af en bevestig deze op de uitlaat van de afzuigventilator.
5. Leid het open uiteinde van de ventilatieslang via een inline ventilator naar buiten of sluit deze aan op een rookafzuiging.

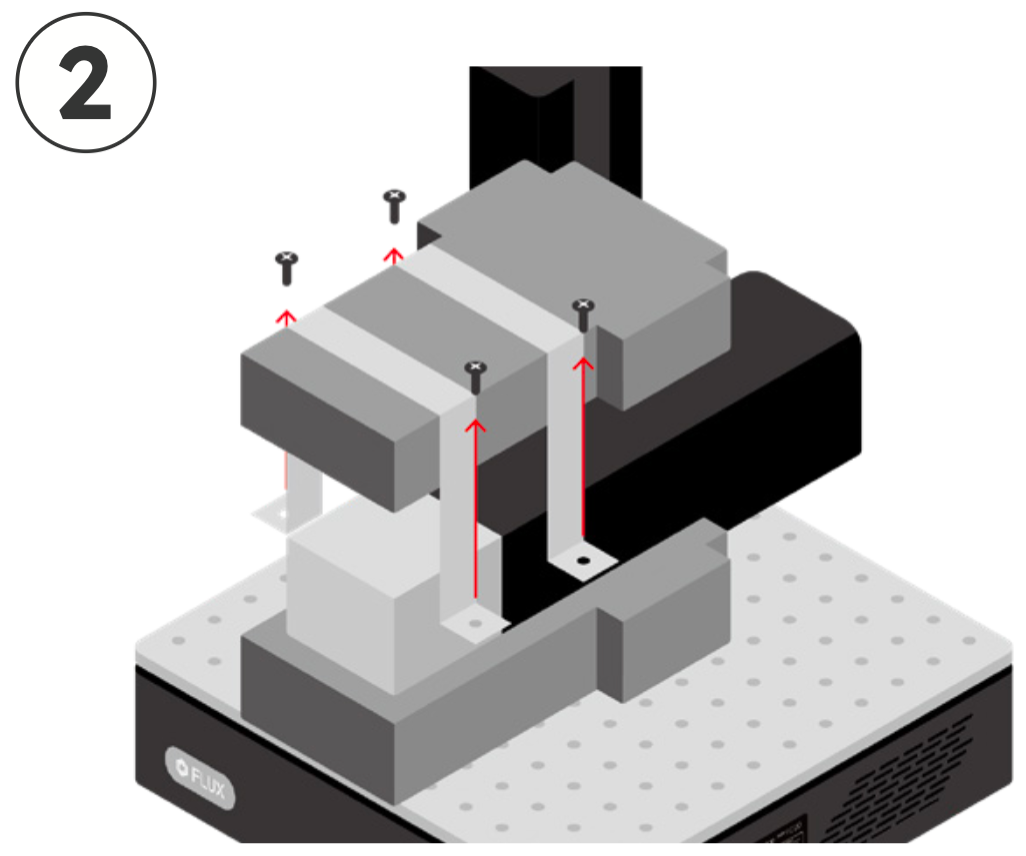

Pak de Galvo-arm uit

1. Verwijder de vier schroeven naast de galvo-arm.
2. Verwijder het bovenste beschermingsmateriaal van de galvo-arm.

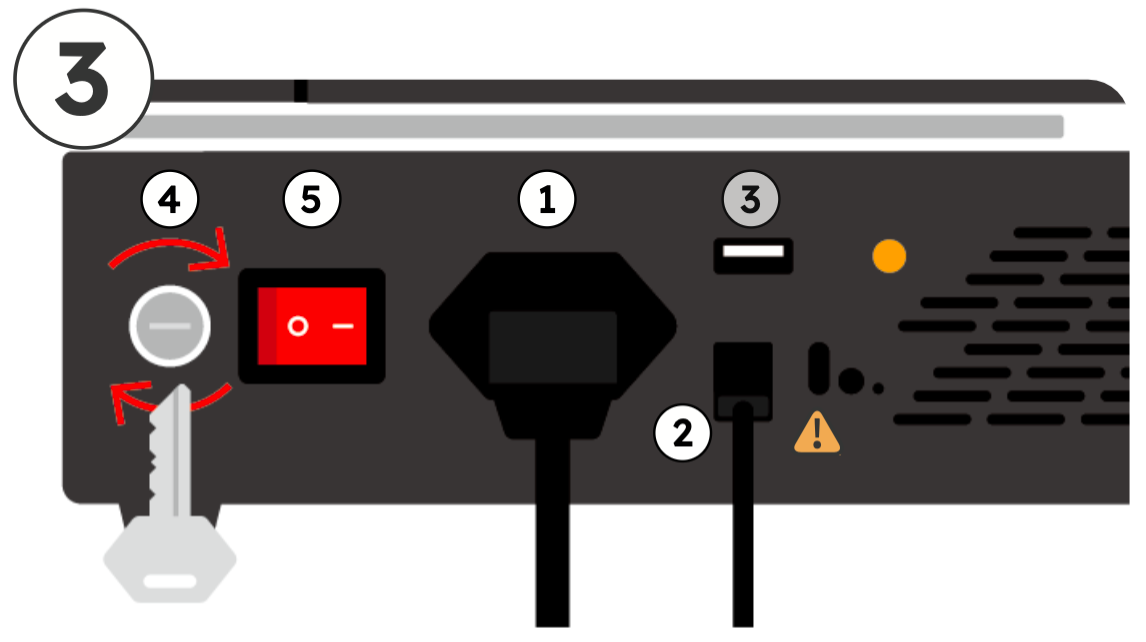

Stroom- en verbindingsconfiguratie

⚠ Let op: Gebruik NIET de USB Type-C poort op de machine, dit kan storingen veroorzaken met uw apparaat.

1. Sluit het netsnoer aan op de voedingsingang van de machine en een geaard stopcontact.
2. Sluit het USB-B uiteinde van de kabel aan op de machine en het USB-A uiteinde op uw computer.
3. (Optioneel) Sluit de camerakabel aan door de USB-A connector in de Camera-poort van de machine te steken en de andere USB-A connector in de computer.
4. Gebruik de meegeleverde laser-veiligheidssleutel om de machine te ontgrendelen door de sleutelschakelaar rechtsom te draaien.
5. Druk op de rode hoofdschakelaar aan de achterzijde om de machine in te schakelen.

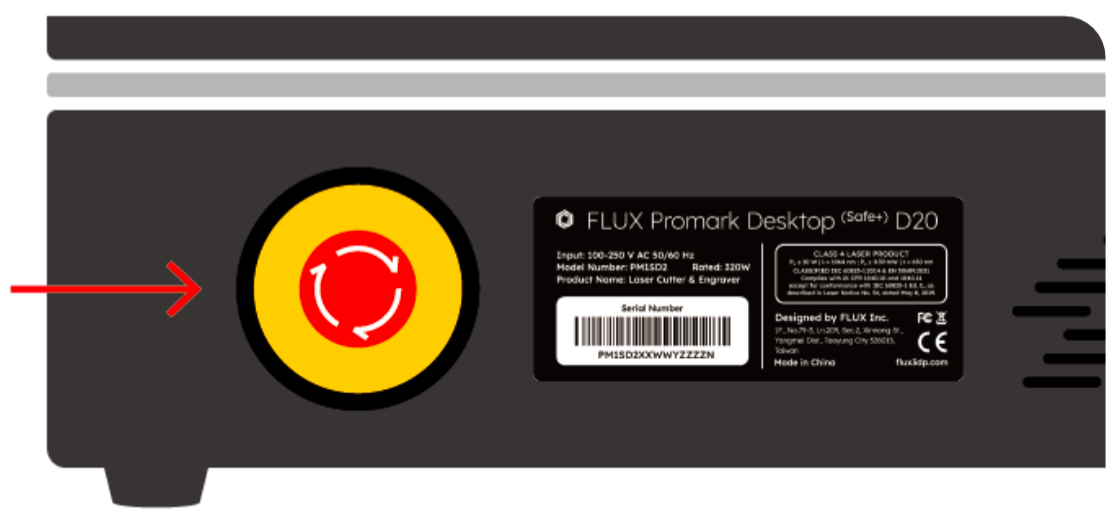

*Als de rode hoofdschakelaar de machine niet activeert, controleer dan of de noodstopknop aan de rechterzijde van het bedieningspaneel is ingedrukt. Zo ja, draai deze dan rechtsom in de richting van de witte pijl om deze vrij te geven.

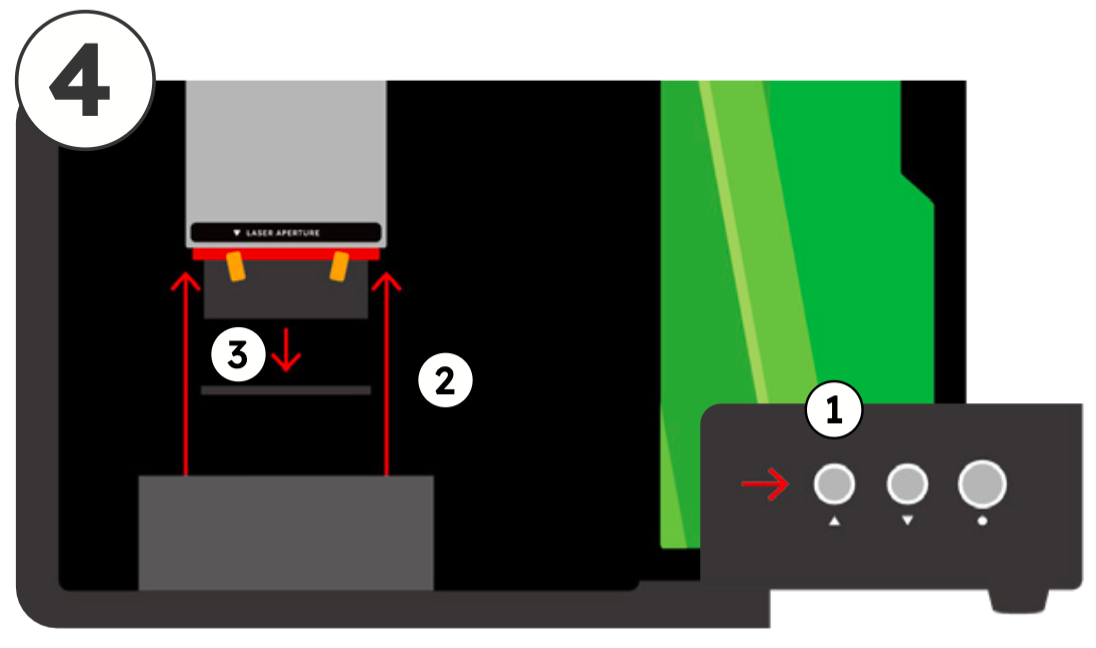

1. Druk op de "Omhoog"-knop om de galvo-arm omhoog te brengen.
2. Verwijder het beschermingsmateriaal onder de galvo-arm.
Verwijder de afdekking van de veldlens en bewaar deze in de accessoiredoos.
