Beambox II & HEXA RF - FLUX Chuck Rotary graveren starten

• Beambox II of HEXA RF + Extension Pocket + Chuck
  (Max. objectdiameter: 145mm)

• Beambox II of HEXA RF + Chuck
  (Max. objectdiameter: 54mm)

Stap 1

Installeer de BB2 Extension Pocket Add-on volgens de onderstaande handleiding.

• Beambox II - Installatiehandleiding Extension Pocket
• HEXA RF - Installatiehandleiding Extension Pocket

Stap 2

Zorg ervoor dat u de volgende software- en firmwareversies heeft om de rotatiefunctie te kunnen gebruiken.

Stap 3

Plaats de platformbeugel opnieuw.

Stap 4

Meet de diameter of omtrek van uw materiaal en noteer deze voor later gebruik.
(Het wordt aanbevolen om voor de eerste keer materiaal te gebruiken dat bedoeld is voor oefenen en testen.)

Stap 5

Raadpleeg de onderstaande tabel om de juiste roterende steunen te installeren en kies de juiste focusafstand van de lens op basis van de diameter van uw object.

Maat- en steunentabel

Uitleg focusmodus

Standaard bevindt de focuslens zich bovenaan en is de focusafstand 4mm, wat betekent dat de afstand tussen de nozzle-tip en het oppervlak van het materiaal 4mm bedraagt. Voor kleinere materialen kan het zijn dat de nozzle-tip niet de standaard 4mm bereikt. Daarom kan de afstand worden vergroot door de positie van de lens te veranderen naar de onderkant van de nozzle. Wanneer de lens zich onderaan bevindt, kan de afstand tussen de tip en het oppervlak worden vergroot tot 16mm. Hoe verander je de positie van de lens? 1. Demonteer de lens   2. Bepaal de volgorde van de focusmodus   Focusmodus: 4mm (Standaard) Focusmodus: 16mm Lens Blok Blok Lens Ring Ring Mondstuk Mondstuk   3. Monteer de lens opnieuw De rode zijde van het blok moet naar beneden gericht zijn. De bolle kant van de lens moet naar boven gericht zijn. (Een tip om snel de bolle kant te bepalen: deze zou je hele gezicht moeten weerspiegelen als je ernaar kijkt.) Draai de ring tegen de klok in om deze vast te zetten.

Uitleg korte en lange steunen

De steunen worden gebruikt om op de platformbeugel te plaatsen. Het rotatie-element wordt op de steunen geplaatst om handmatig of met behulp van het automatische platform omhoog of omlaag te worden gebracht. Demonstratie zonder rotatie Demonstratie met rotatie Verschil Korte steunen Lange steunen Deze is korter in hoogte en wordt gebruikt voor kleinere objecten. (Diameter: 1mm - 54mm) Deze is langer in hoogte en wordt gebruikt voor grotere objecten. (Diameter: 54mm - 145mm) Hoe installeer je de steunen? Er zijn gaten in de platformbeugel ontworpen voor de steunen. De steunen hebben pennen die in de gaten kunnen worden gestoken. Pas indien nodig de afstand tussen de pennen aan.

Stap 6

Zorg ervoor dat de machine is uitgeschakeld nadat u de standaards heeft geïnstalleerd.

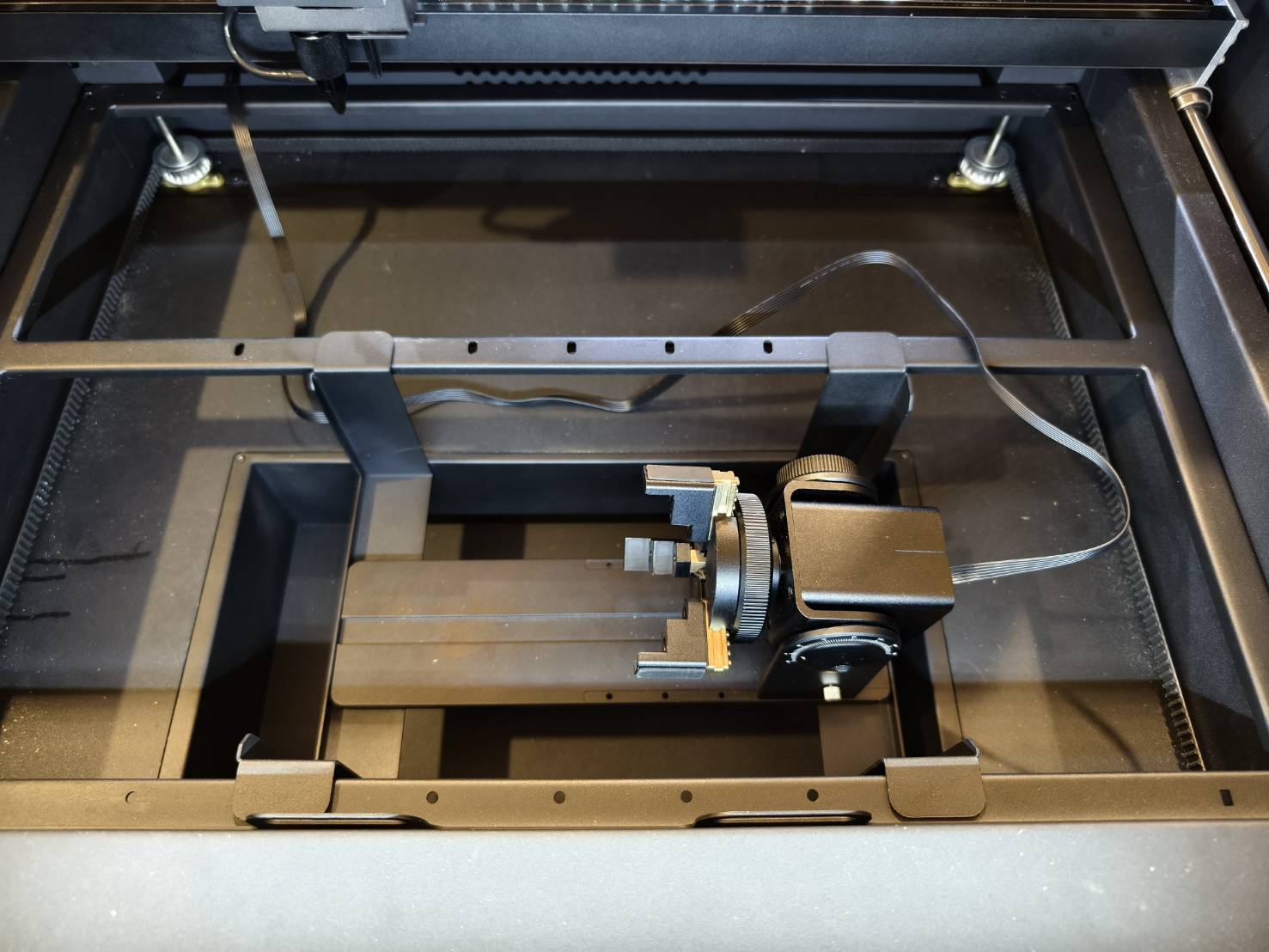

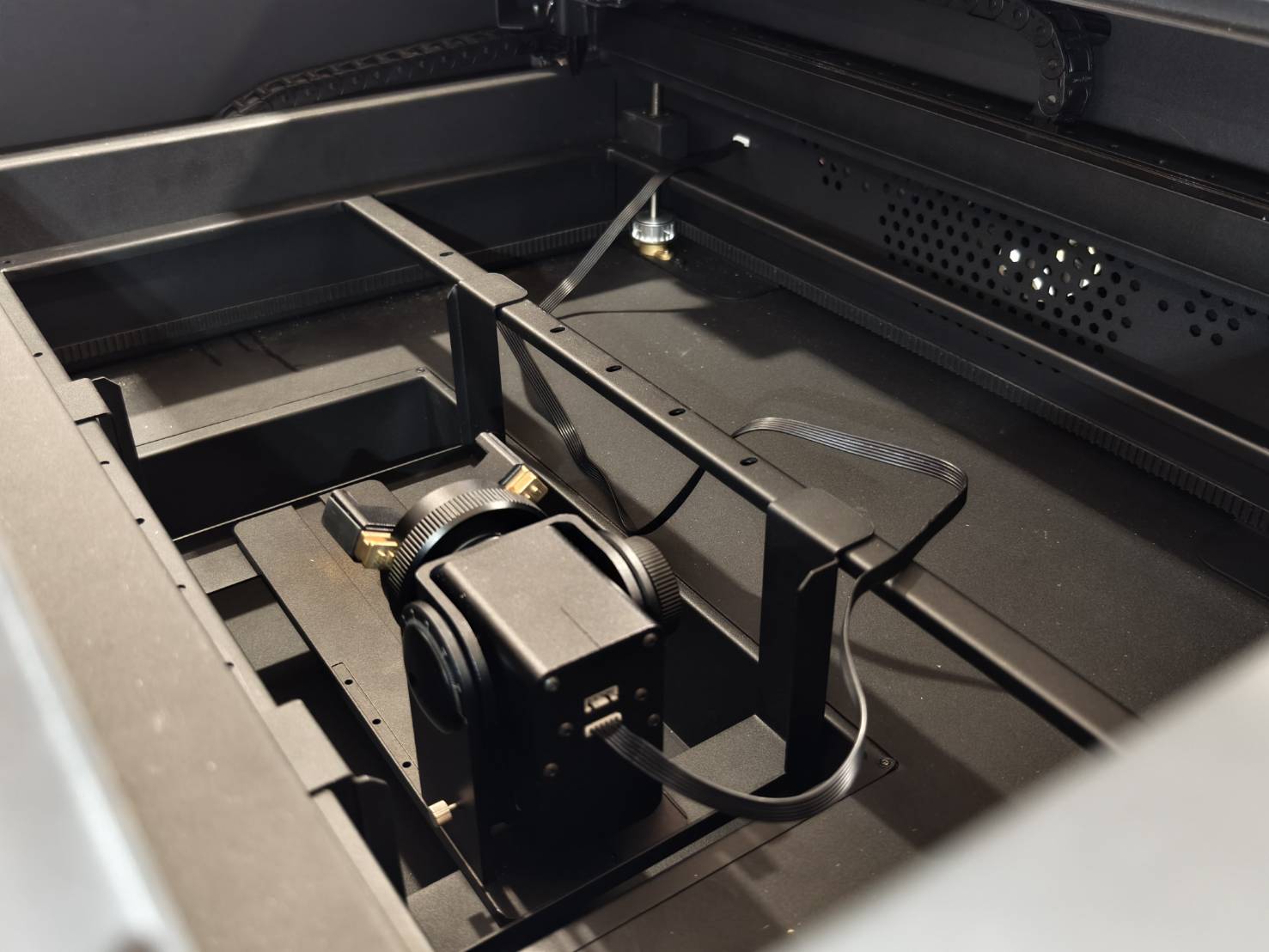

Zoek de aansluitkabel in de doos en steek deze in de linkerachterzijde van de machine.

Stap 7

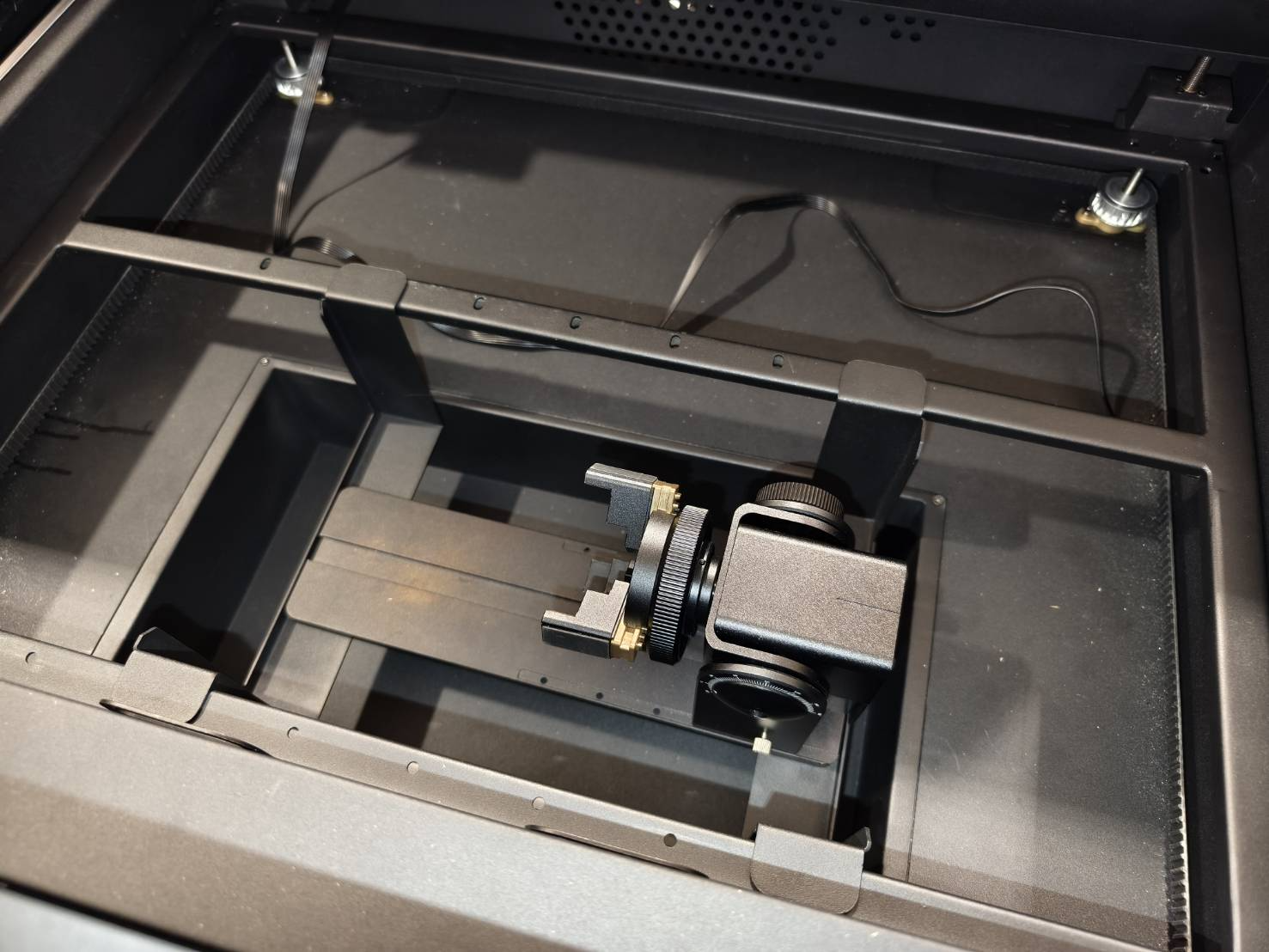

Monteer de klauwen op de roterende eenheid op basis van het materiaal dat u gaat gebruiken.
Raadpleeg de handleiding voor instructies over het installeren van de klauwen.
FLUX Chuck Rotary Handleiding
(*Het wordt aanbevolen om voor de eerste keer ongewenst materiaal te gebruiken voor oefen- en testdoeleinden.)

Stap 8

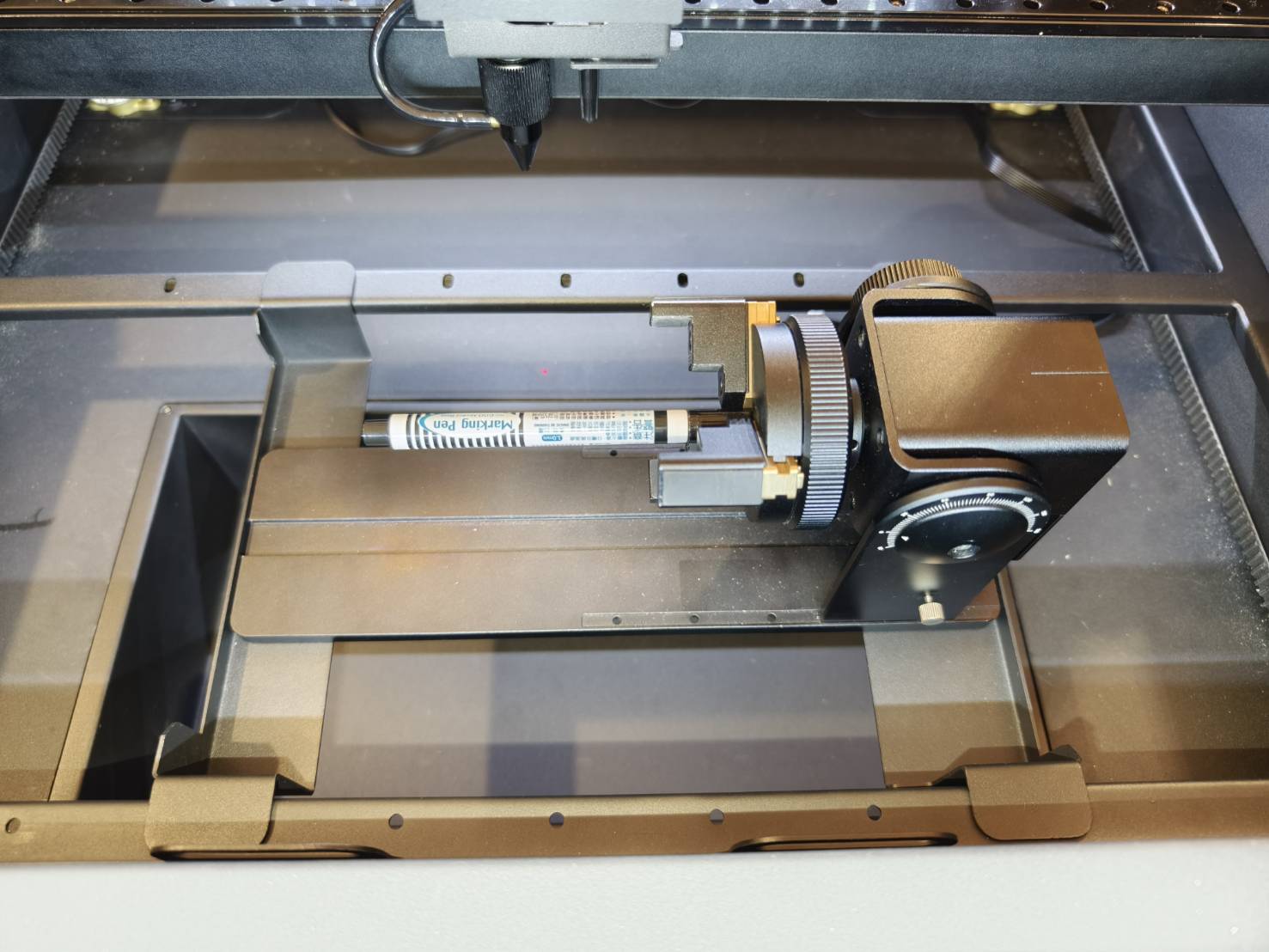

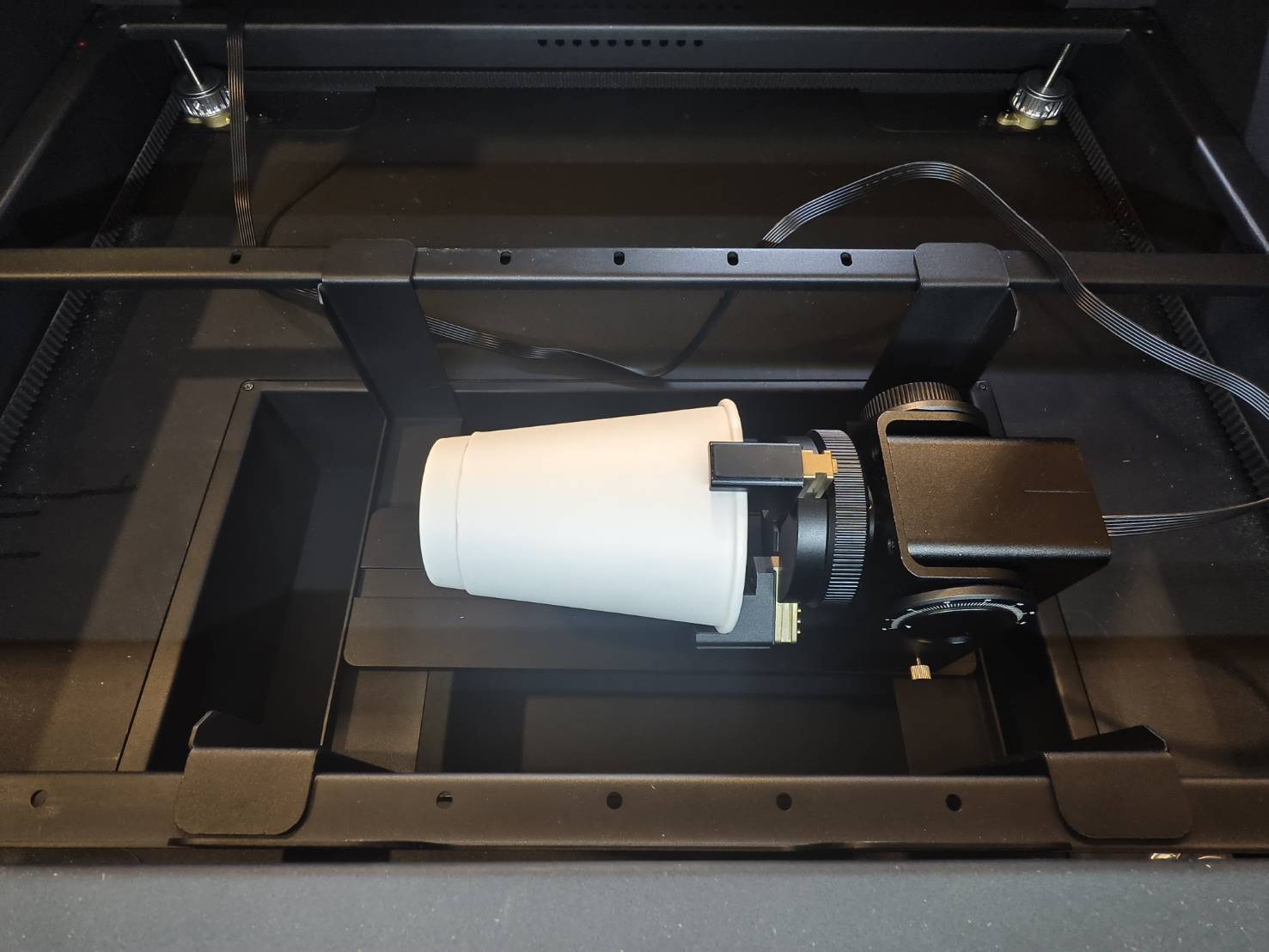

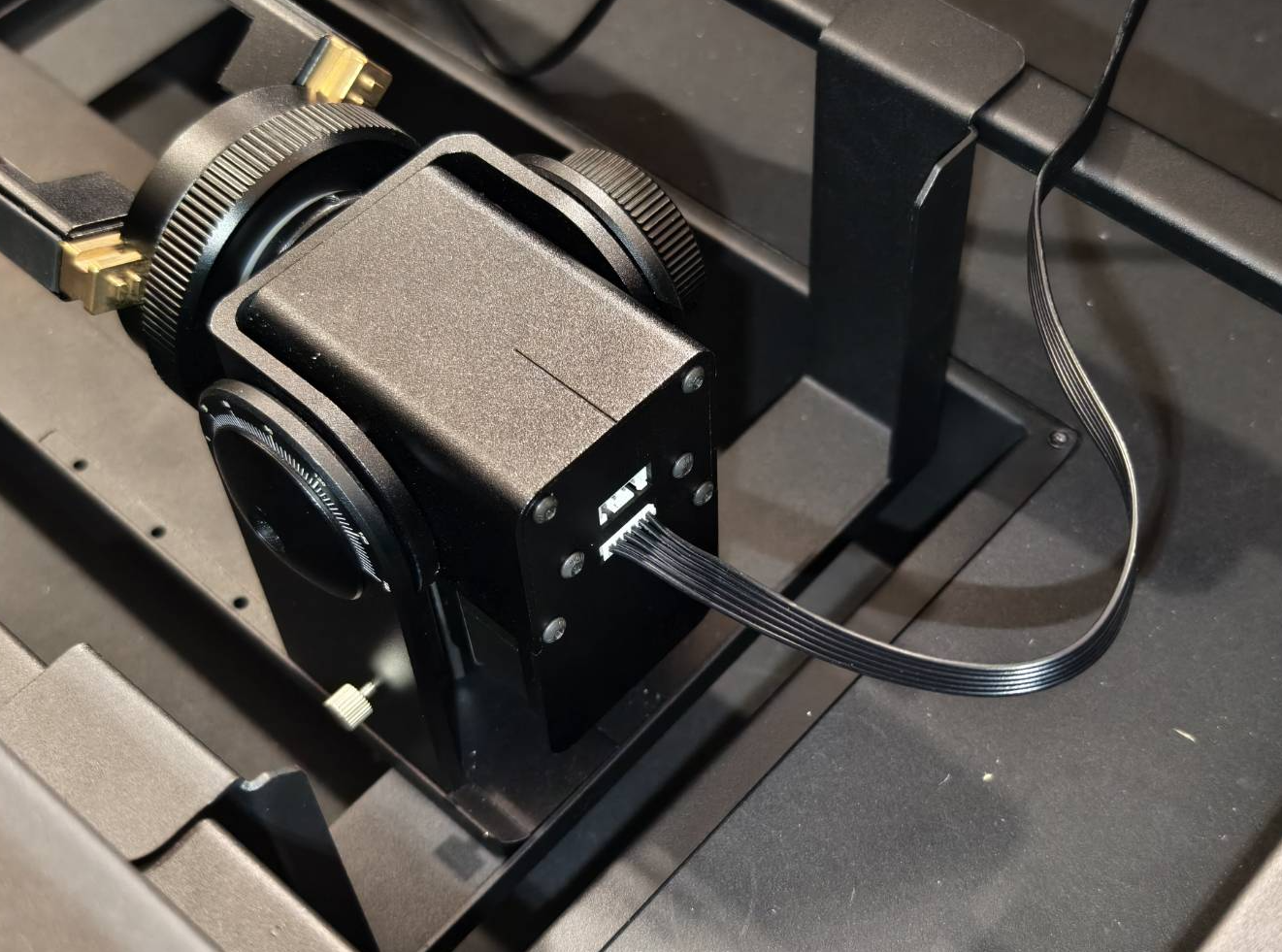

Plaats de Chuck Rotary met geïnstalleerde kaken op de steunen en sluit de kabel aan op het apparaat.
*Zorg ervoor dat de stroom is uitgeschakeld. Het aansluiten van de kabel terwijl de machine aan staat, kan de roterende eenheid beschadigen.

Stap 9

Zet de machine aan en ga naar "Hardware-instellingen" om de juiste focusmodus te selecteren.

Machine >> Hardware-instellingen >> Volgende pagina >> Focusmodus >> Kies de juiste

Stap 10

Klem het materiaal vast in de roterende eenheid en zorg dat het waterpas staat.
(Raadpleeg de Rotary Chuck handleiding voor het vastklemmen van verschillende vormen.)

Stap 11

Voer de autofocus uit.
Als de autofocus niet werkt, raadpleeg dan het article voor de handmatige focusmethode.

Stap 12

• Schakel het rode laserlicht in dat uit de nozzle komt.
  Als uw rode laser al is ingeschakeld, kunt u deze stap overslaan.




• Machine >> Hardwareïnstellingen >> Volgende pagina >> Rood licht constant >> AAN


Stap 13

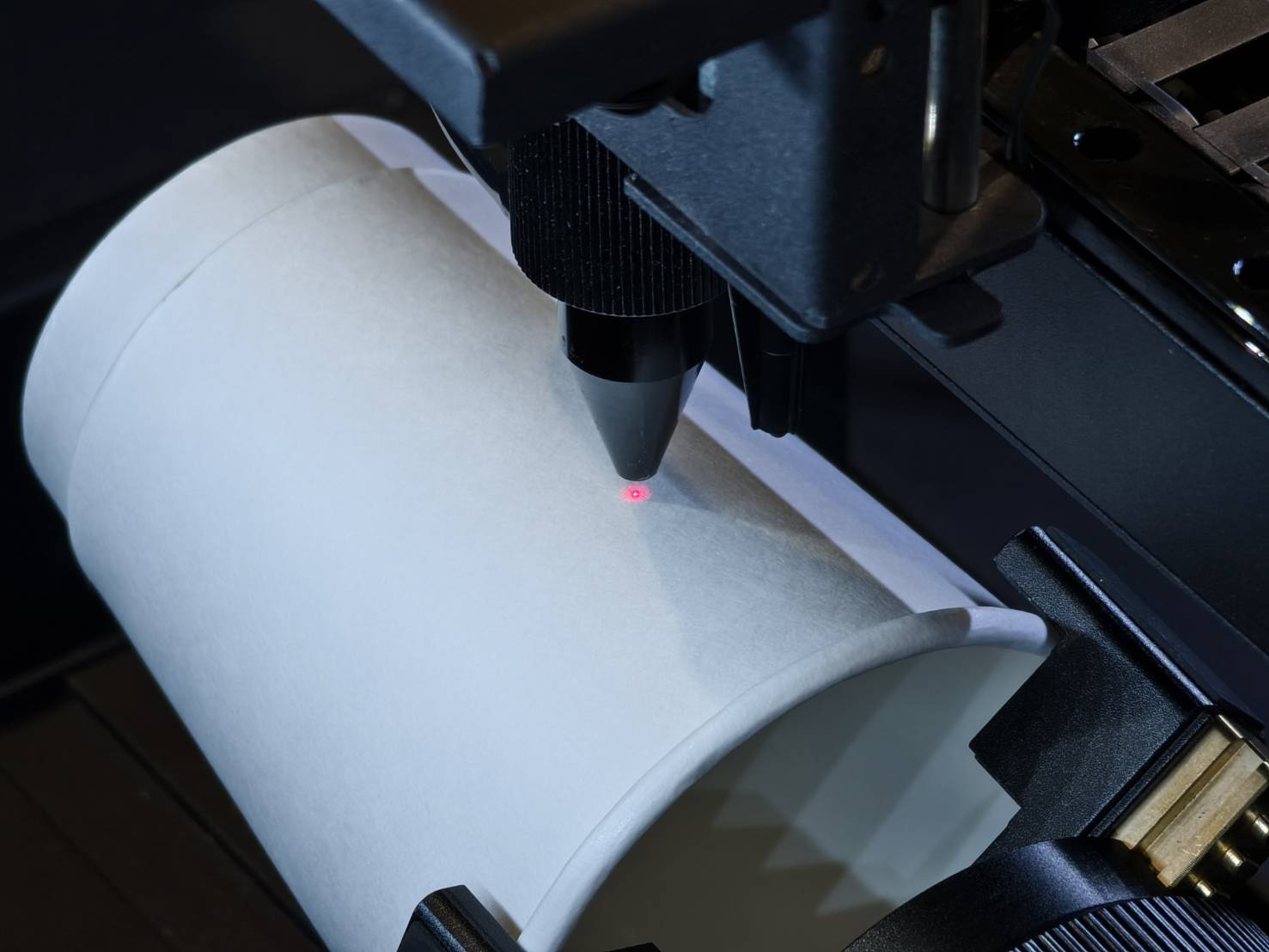

Verplaats de nozzle naar het midden van het gebied dat u wilt graveren.
De rode lichtpunt geeft de startpositie aan en bepaalt deze.

Stap 14

Start Beam Studio.

Stap 15

Ga naar "Documentinstellingen" en voer de wijzigingen door.

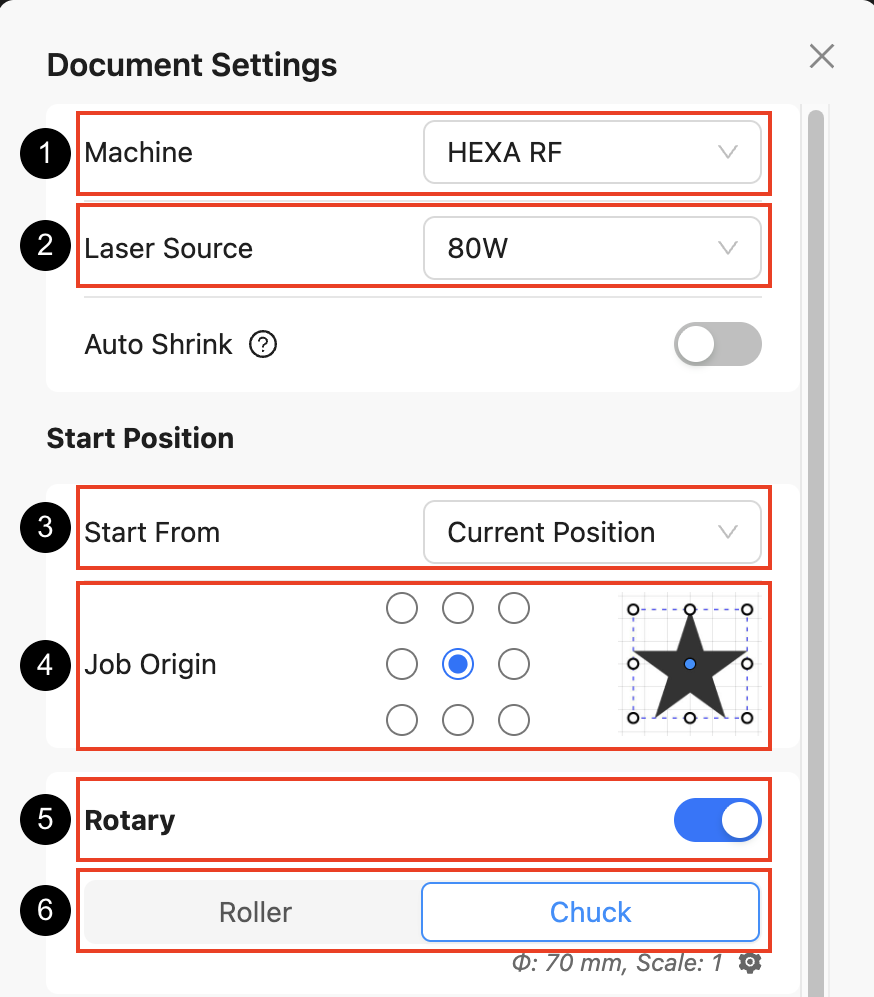

1. Wijzig het werkgebied naar uw machine. 2.  Selecteer de juiste laserbron van uw machine. (alleen HEXA RF) 3.  Wijzig de optie Start vanaf naar "Huidige positie". 4.  Selecteer voor Taakoorsprong "Midden".  5. Activeer de Rotary-functie. 6.  Selecteer het juiste rotary-type.

Standaardpositie (De bovenkant is vlak.)	Omgekeerde positie (De motor bevindt zich aan de bovenzijde.)

Stap 16

Ga naar "Rotatie-instellingen" en voer de wijzigingen door.

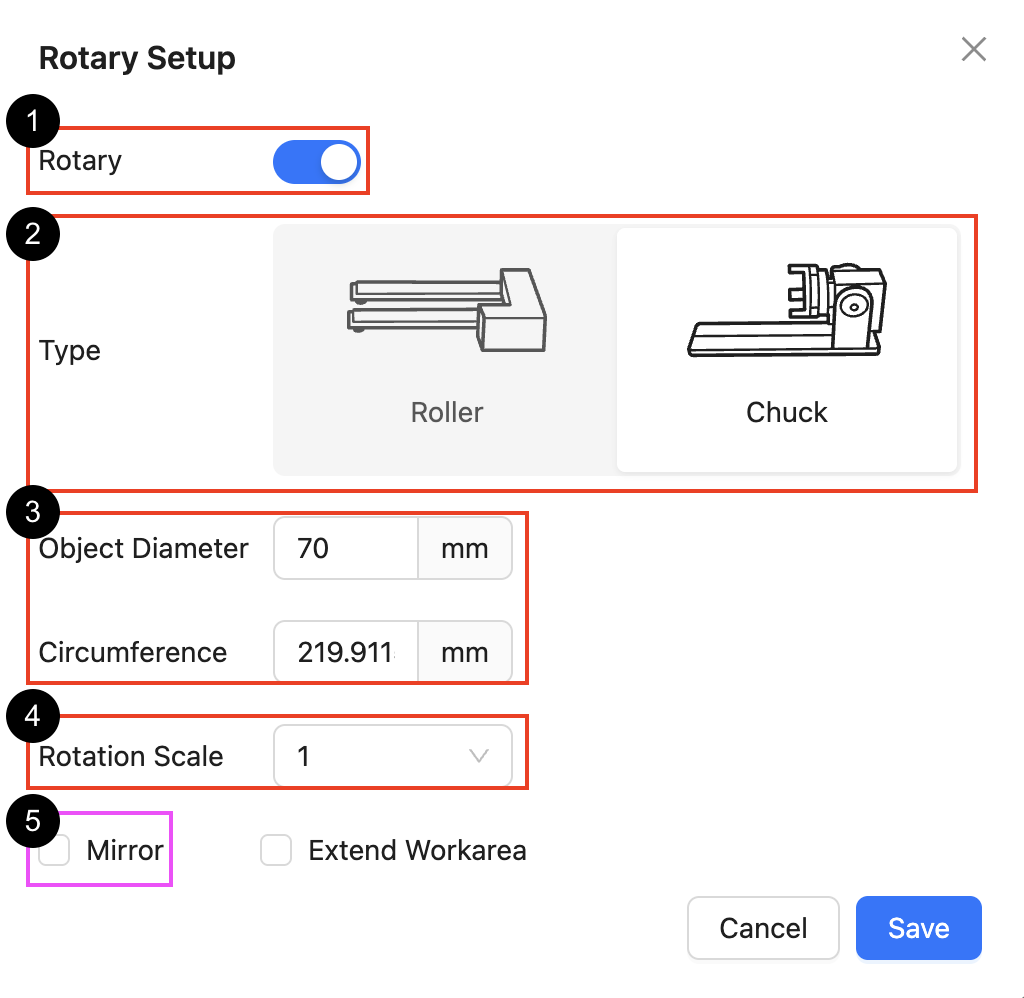

1. Controleer of de rotatiefunctie is geactiveerd. 2. Kies het juiste rotary-type. 3. Voer de afmetingen van uw materiaal in, gemeten in de Stap. (U kunt een van beide waarden invoeren; de software berekent de andere automatisch.) 4.  De rotatieschaal wordt gebruikt wanneer het graveerresultaat kleiner of groter is dan uw oorspronkelijke ontwerp. Standaardinstellingen: Beambox II ingesteld op "1" HEXA RF ingesteld op "2" 5. Als uw rotatiesysteem omgekeerd is, moet u de spiegelfunctie inschakelen. Laat deze uitgeschakeld als de rotatie-eenheid niet omgekeerd is. (Alleen beschikbaar voor Ador.)

Standaardpositie (De bovenkant is vlak.)	Omgekeerde positie (De motor bevindt zich aan de bovenzijde.)

Stap 17

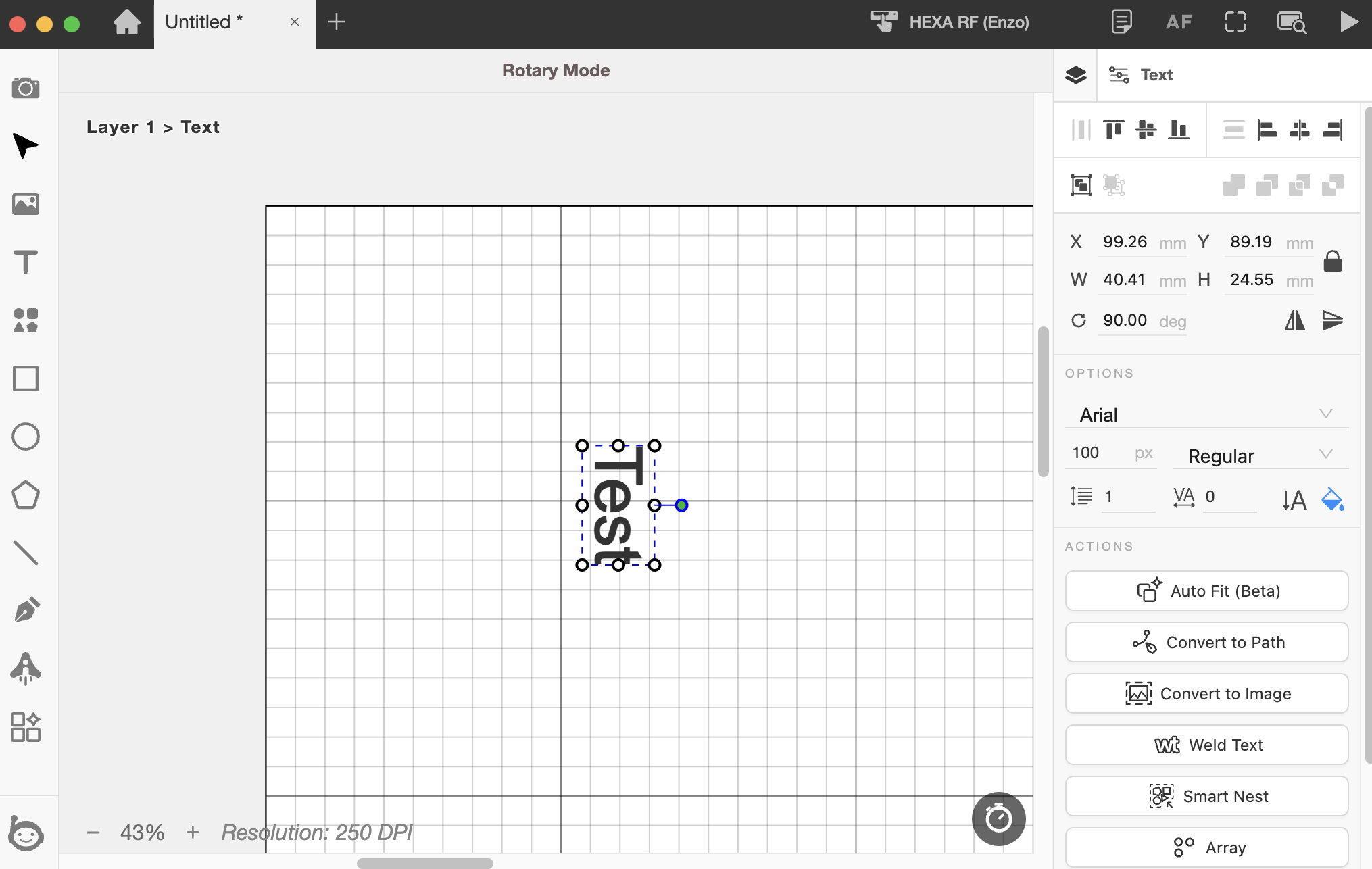

Maak een graveringsobject of importeer uw eigen ontwerp.

Afhankelijk van uw ontwerp wordt het meestal 90 graden gedraaid om overeen te komen met de oriëntatie van het materiaal.

Stap 18

Gebruik de functie 'Running Frame' om het pad van de gravering te zien.

Kies 'Framing' om de omtrek van het ontwerp of bestand te zien. Na het klikken op 'Start' begint de laserkop te bewegen. Het bewegingspad geeft het graveringsgebied voor deze taak aan. Het startpunt is de huidige positie van uw lasermond. Het pad is afhankelijk van de geselecteerde 'Job Origin' in de Stap. Wanneer het midden is geselecteerd, wordt het startpunt ingesteld op het midden van het ontwerp. Het midden wordt meestal gebruikt voor rotatietaken. U kunt de laserkop verplaatsen om het graveergebied aan te passen totdat de positie is goedgekeurd.

Stap 19

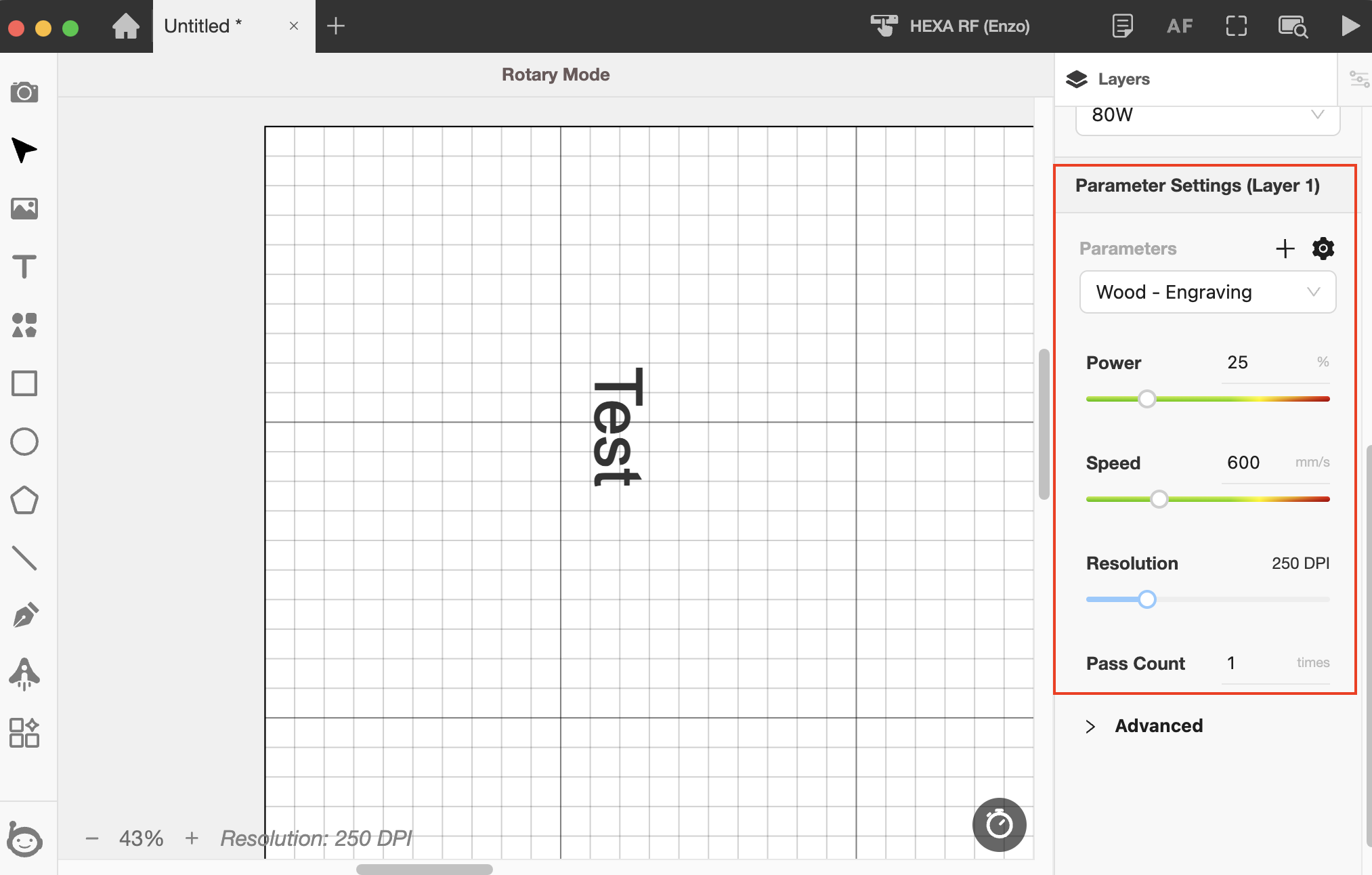

Nadat u de graveerpositie heeft bevestigd, stel de juiste snelheid en vermogensparameters in op basis van uw materiaal.

Stap 20

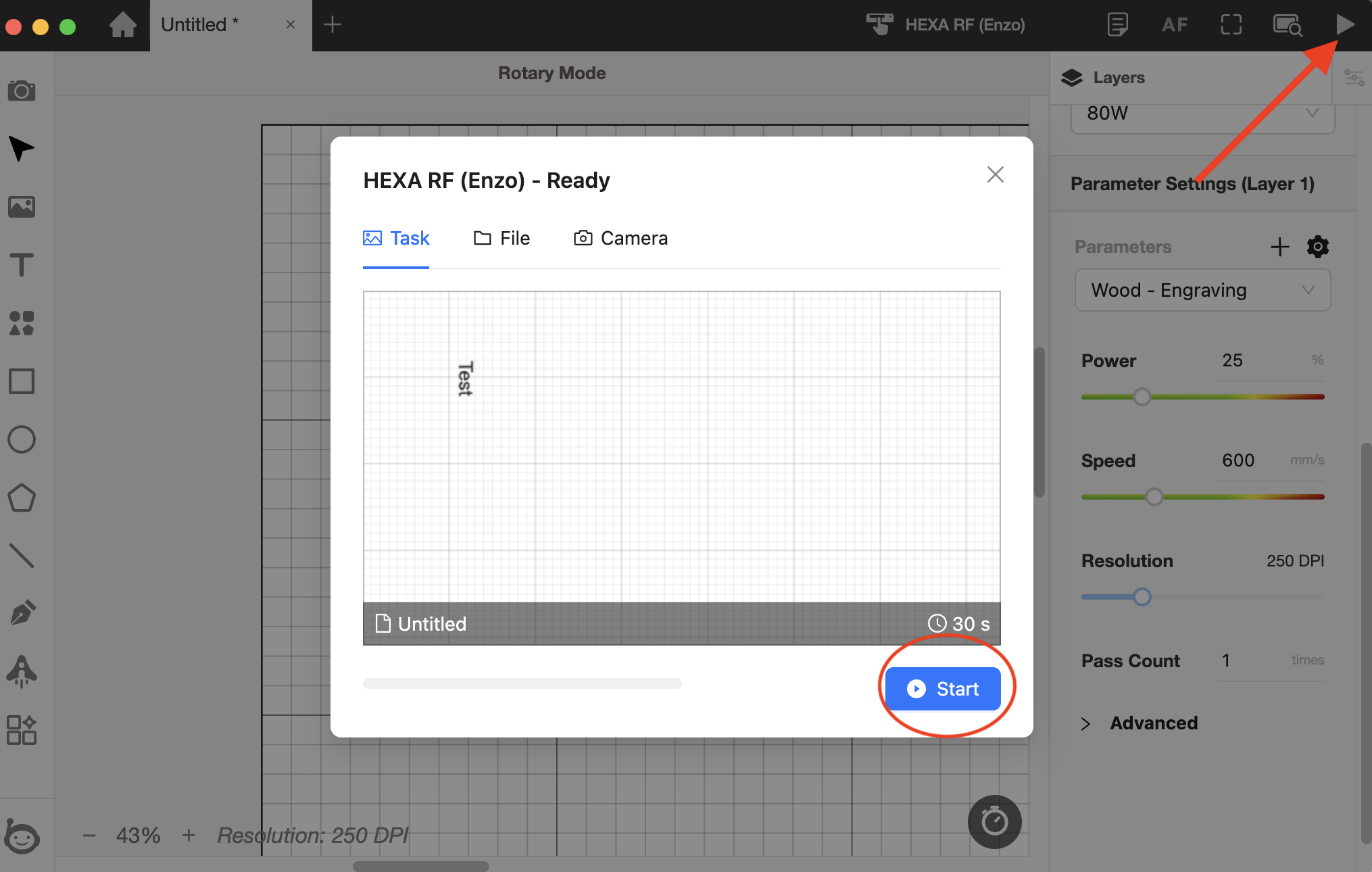

Sluit de deur en start de taak.

Stap 21

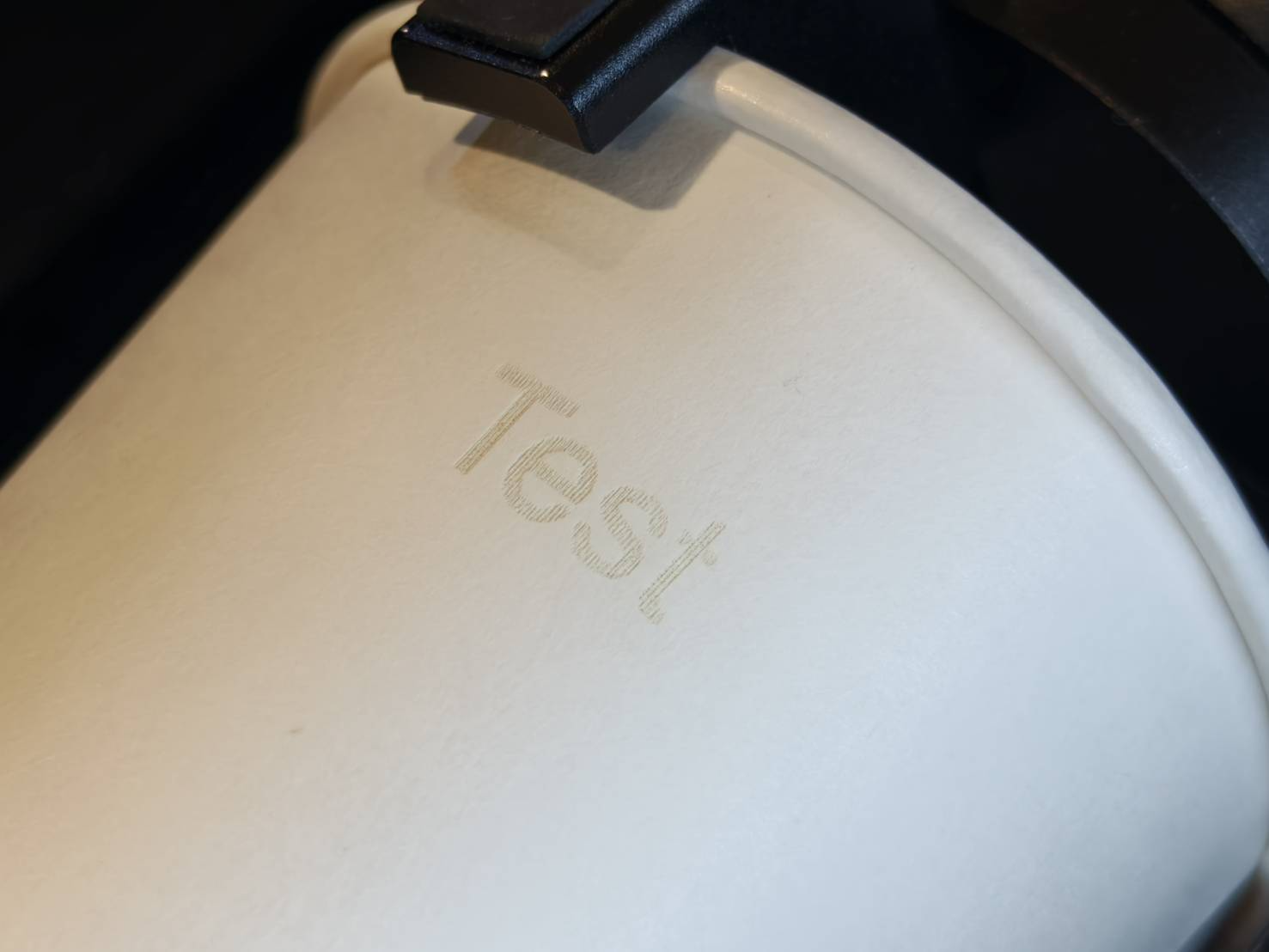

Controleer het resultaat.

Stap 22 (Optioneel)

⚠︎ Als u afwijkingen in uw graveerresultaat opmerkt (verkort of verlengd), raadpleeg dan de video hieronder om de rotatieschaalinstellingen aan te passen.

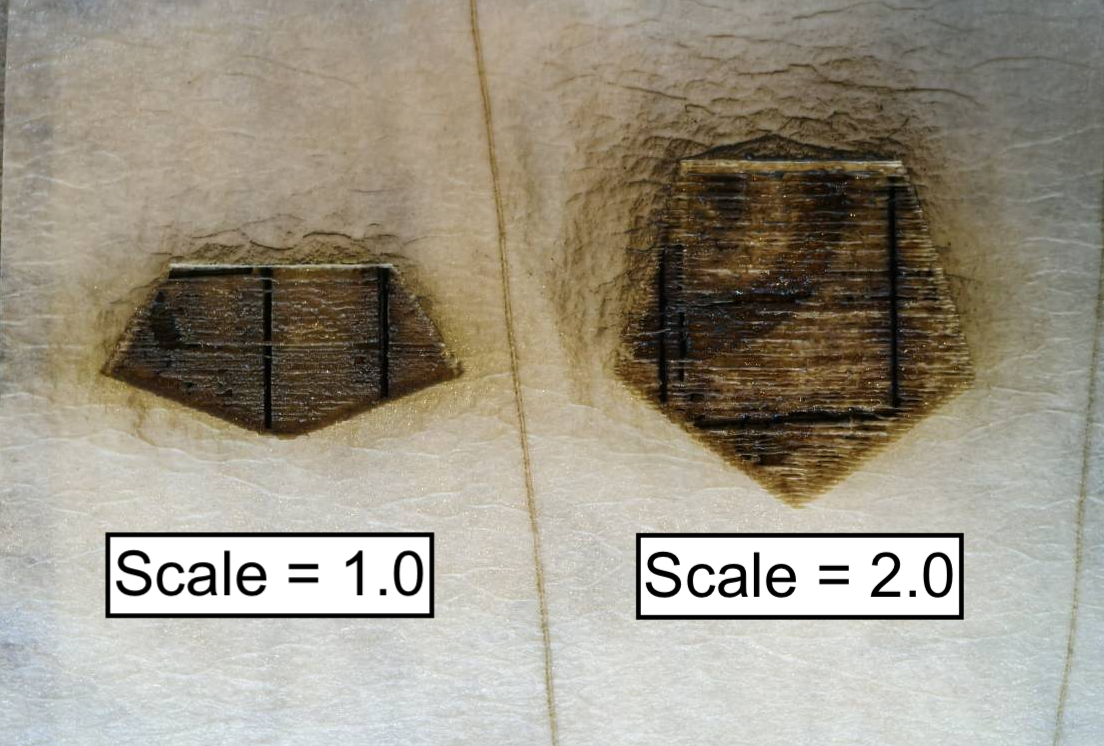

• Als uw resultaat groter is dan uw oorspronkelijke ontwerp, stel de schaalfactor in op 0.5 om het kleiner te maken.
• Als uw resultaat kleiner is dan uw oorspronkelijke ontwerp, stel de schaalfactor in op 1.5 of 2.0 om het groter te maken.
