Beambox II - Installatiehandleiding voor Rotary Module 2.0

• Beambox II + Extension Pocket + Rotary 2.0

• Beambox II + Rotary 2.0

Stap 1

Installeer de BB2 Extension Pocket Add-on volgens de onderstaande handleiding.
Extension Pocket Installatiehandleiding

Stap 2

Zorg ervoor dat u over de volgende software- en firmwareversies beschikt om de rotatiefunctie te gebruiken.

Stap 3

Installeer de platformbeugel opnieuw.

Stap 4

Meet de diameter of omtrek van uw materiaal en noteer deze voor later gebruik.
(Het wordt aanbevolen om voor de eerste keer materiaal te gebruiken dat bedoeld is voor oefenen en testen.)

Stap 5

Raadpleeg de onderstaande tabel om de juiste roterende steunen te installeren en kies de juiste focusafstand van de lens op basis van de diameter van uw object.

Uitleg focusmodus

Standaard bevindt de focuslens zich bovenaan en is de focusafstand 4 mm, wat betekent dat de afstand tussen de punt van de spuitmond en het oppervlak van het materiaal 4 mm bedraagt. Voor kleinere materialen bereikt de punt van de spuitmond mogelijk niet de standaard 4 mm. Daarom kan de afstand worden vergroot door de positie van de lens te verplaatsen naar de onderkant van de spuitmond. Wanneer de lens zich onderaan bevindt, kan de afstand tussen de punt en het oppervlak worden vergroot tot 16 mm. Hoe verander je de positie van de lens? 1. Demonteer de lens   2. Bepaal de volgorde van de focusmodus Focusmodus: 4 mm (standaard) Focusmodus: 16 mm Lens Blok Blok Lens Ring Ring Mondstuk Mondstuk   3. Monteer de lens opnieuw De rode zijde van het blok moet naar beneden gericht zijn. De bolle zijde van de lens moet naar boven gericht zijn. (Een tip om snel de bolle zijde te bepalen: deze moet uw hele gezicht weerspiegelen wanneer u ernaar kijkt.) Draai de ring linksom om deze vast te zetten.

Uitleg korte en lange steunen

De steunen worden op de platformbeugel geplaatst. De roterende module staat op de steunen om handmatig of met behulp van het automatische platform omhoog of omlaag te worden gebracht. Demonstratie zonder roterende module Demonstratie met roterende module   Verschil Korte steunen Lange steunen Deze zijn korter en worden gebruikt voor kleinere objecten.  Deze zijn langer en worden gebruikt voor grotere objecten.   Hoe installeert u de steunen? Er zijn gaten in de platformbeugel die ontworpen zijn voor de steunen. De standaards hebben assen die in de gaten kunnen worden geplaatst. Pas indien nodig de afstand tussen de assen aan.

Stap 6

Zorg ervoor dat de machine is uitgeschakeld na het installeren van de standaards.

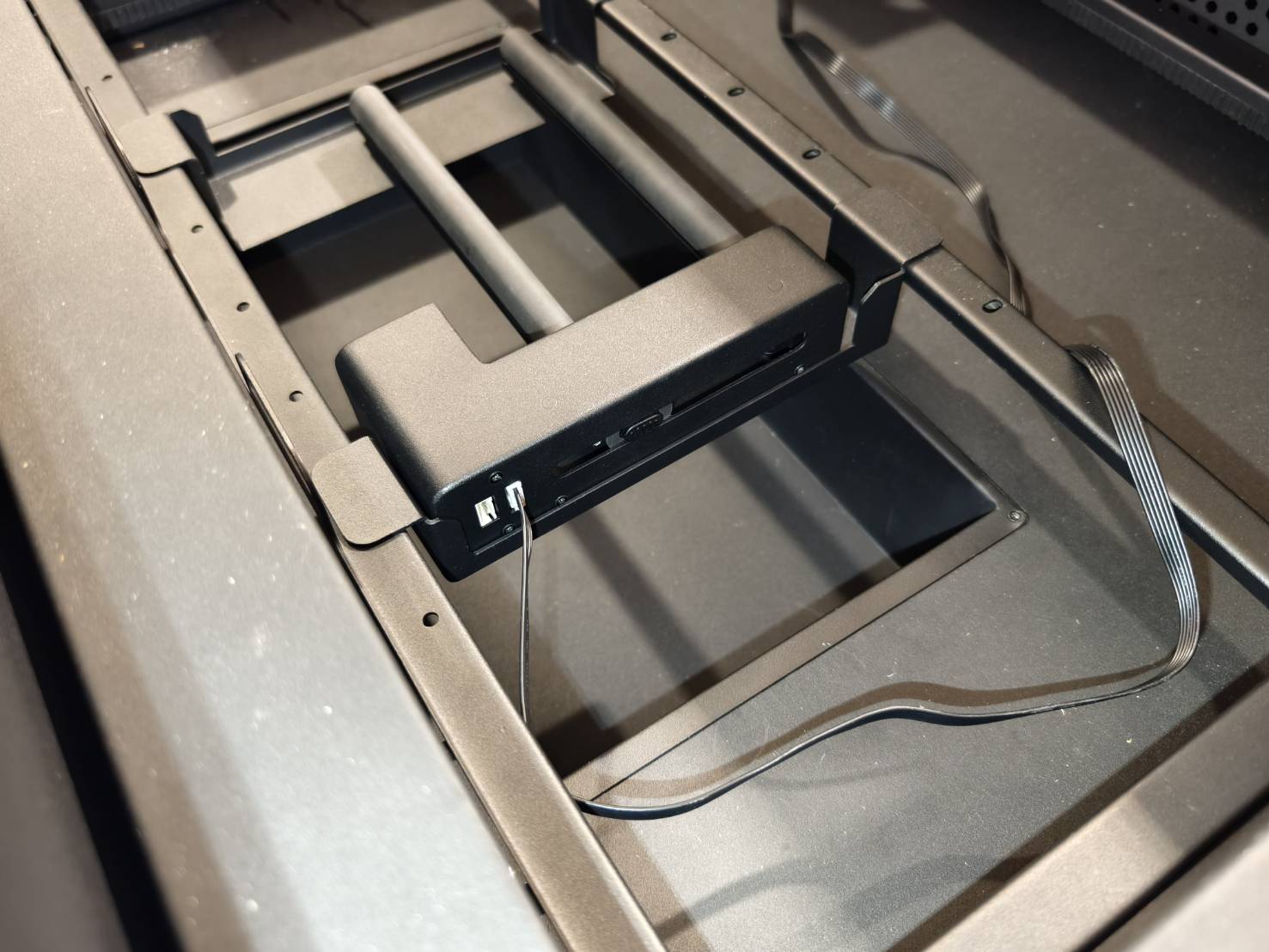

Neem de verbindingskabel uit de doos en sluit deze aan op de linkerachterzijde van de machine.

Stap 7

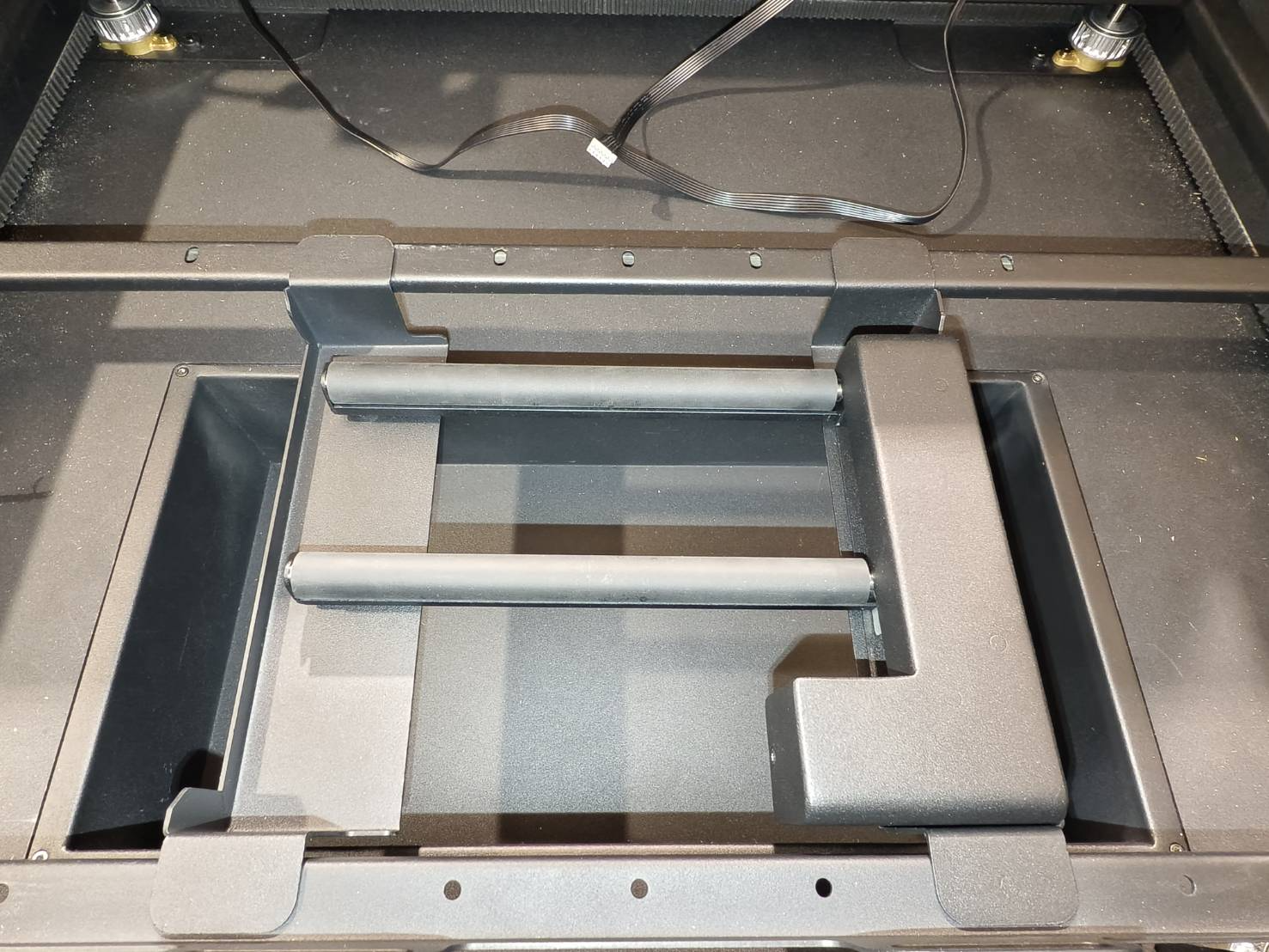

Plaats de rotatie-module op de standaards en sluit de kabel aan op het apparaat.
*Let op: zorg ervoor dat de stroom is uitgeschakeld. Het aansluiten van de kabel terwijl de machine aan staat, kan de rotatie-module beschadigen.

Hier volgt een demonstratie van het aanpassen van de rollen van de rotatie-module.
(Houd simpelweg de knop aan de rechterkant ingedrukt om de rollen vrij te kunnen bewegen)

Stap 8

Zet de machine aan en ga naar "Hardware-instellingen" om de juiste focusmodus te selecteren.

Machine >> Hardware Settings >> Volgende pagina >> Focusmodus >> Kies de juiste

Stap 9

Plaats het materiaal op de rotatie-module en nivelleer het indien nodig met behulp van de steunmodule.

Raadpleeg voor verschillende vormen de volgende handleidingen, waarin instructies staan voor het plaatsen van diverse objecten.

• Ador Rotary - Start graveren - Stap 3
• HEXA - Rotary 2.0 Installatiehandleiding - 01:10 - 04:15

Stap 10

Voer de autofocus uit.
Als de autofocus niet werkt, raadpleeg dan het article voor de handmatige focusmethode.

Stap 11

• Schakel het rode laserlicht in dat uit de spuitmond komt.
  Als uw rode laser al is ingeschakeld, sla deze stap dan over.



• Machine >> Hardware-instellingen >> Volgende pagina >> Rood licht constant >> AAN


Stap 12

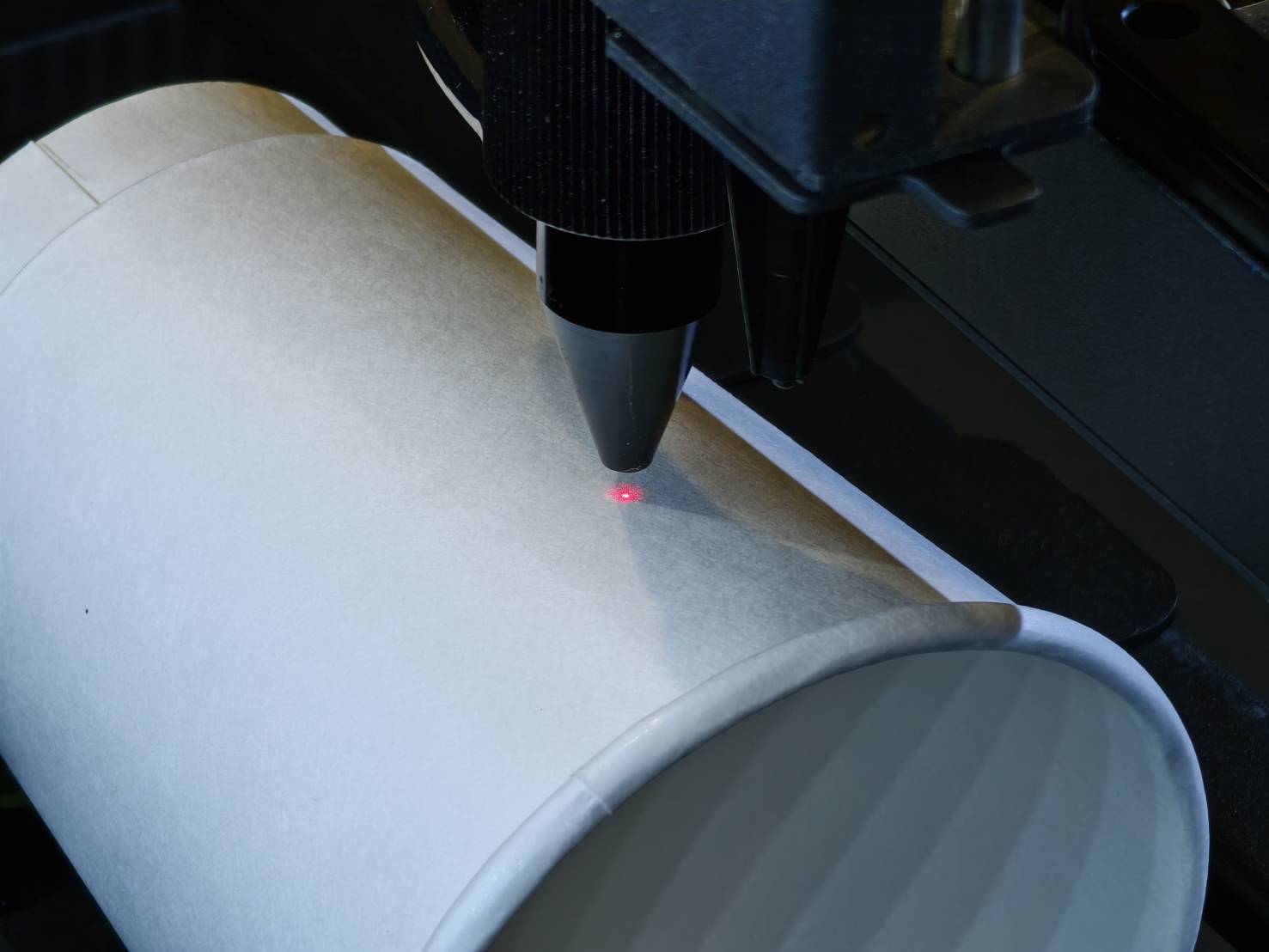

Verplaats de punt van de spuitmond naar het midden van het gebied dat u wilt graveren.
De rode lichtpunt geeft de startpositie aan en bepaalt deze.

Stap 13

Start Beam Studio.

Stap 14

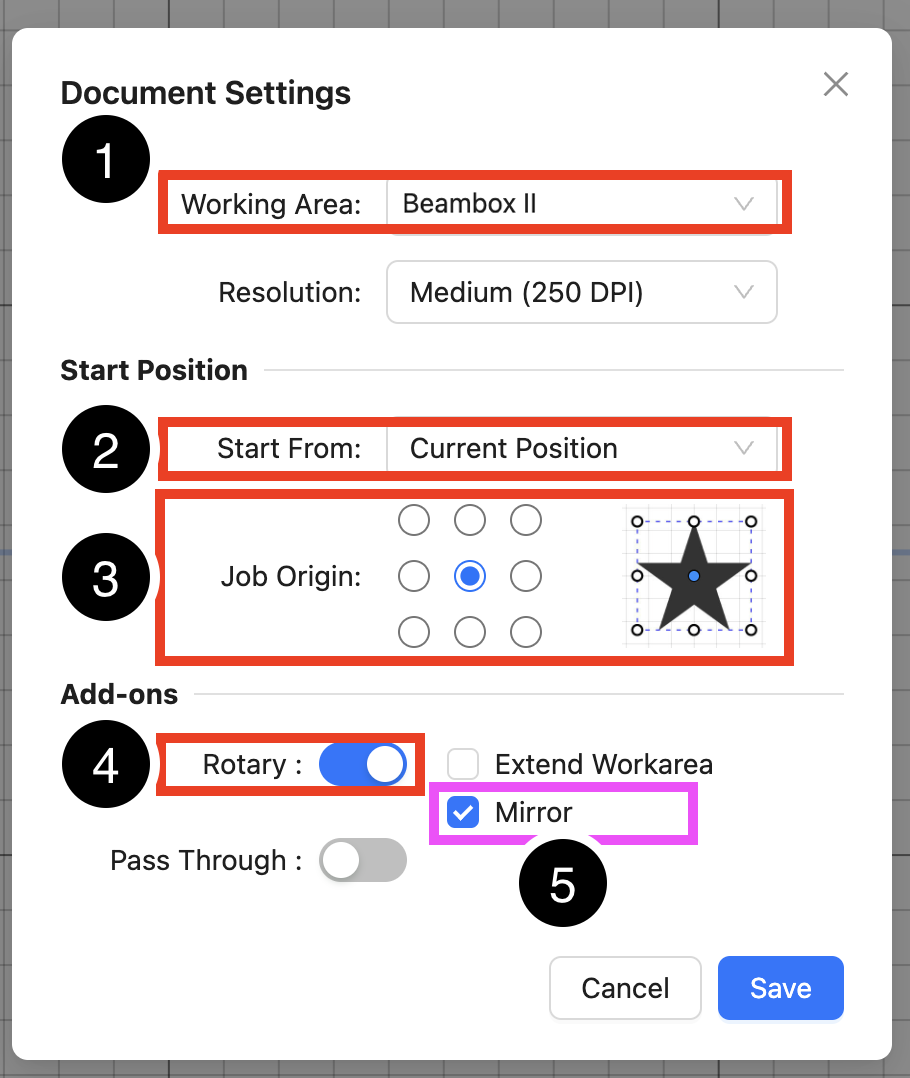

Ga naar "Documentinstellingen" en voer de wijzigingen door.

1. Wijzig het werkgebied naar "Beambox II". 2. Verander de optie "Beginnen vanaf" naar "Huidige positie". 3. Kies voor "Taakoorsprong" het "Midden".  4. Activeer de Rotary-functie. 5. Voor de spiegel moet u de spiegelfunctie inschakelen als uw rotary omgekeerd is (rollers aan de rechterkant). Laat deze uitgeschakeld als de rotary niet omgekeerd is. (Alleen beschikbaar voor Ador.)

Stap 15

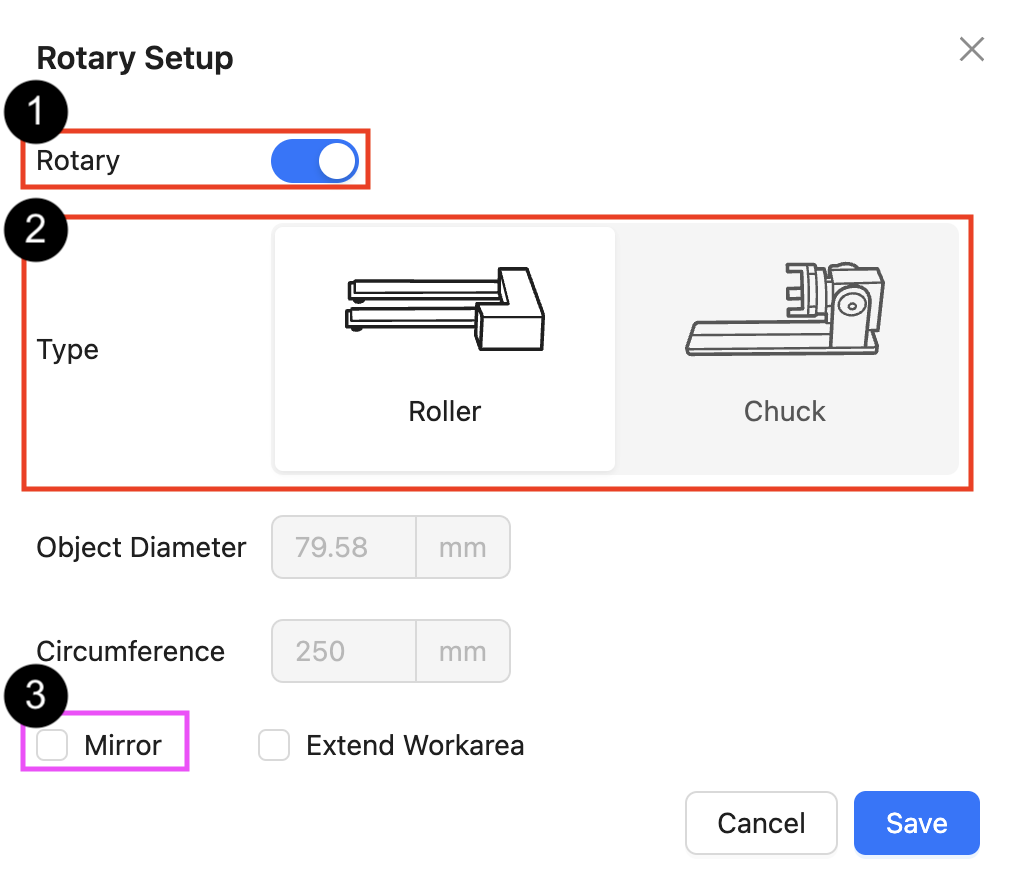

Ga naar "Rotary-instellingen" en voer de wijzigingen door.

1. Controleer of de Rotary-functie is ingeschakeld.   2. Selecteer "Roller" als type.   3. U moet de spiegelfunctie inschakelen als uw rotary omgekeerd is (rollers aan de rechterkant). Laat deze uitgeschakeld als de rotary niet omgekeerd is. (Alleen beschikbaar voor Ador.)

Stap 16

Maak een graveringsobject of importeer uw eigen ontwerp.

Afhankelijk van uw ontwerp wordt het meestal 90 graden gedraaid om dezelfde oriëntatie als het materiaal te krijgen.

Stap 17

Verplaats na het instellen van uw ontwerp het midden ervan naar de blauwe lijn.

Stap 18

Gebruik de functie "Kader uitvoeren" om het graveerpad te bekijken.

Kies "Omkaderen" om de omtrek van het ontwerp of bestand te zien. Na het klikken op "Start" begint de laserkop te bewegen. Het bewegingspad geeft het graveergebied voor deze taak aan. Het startpunt is de huidige positie van uw lasermond. Het pad is afhankelijk van de "Taakoorsprong" die is geselecteerd in Stap. Als het midden is geselecteerd, wordt het startpunt ingesteld op het midden van het ontwerp. Het midden wordt meestal gebruikt voor rotatietaken. U kunt de laserkop verplaatsen om het graveergebied aan te passen totdat de positie naar wens is.

⚠︎ Als u afwijkingen opmerkt in uw graveerbereik of -grootte (verkort of verlengd), raadpleeg dan de onderstaande video om de instellingen voor de rotatieschaal aan te passen.

Stap 19

Nadat u de graveerpositie heeft bevestigd, stelt u de juiste parameters voor snelheid en vermogen in op basis van uw materiaal.

Stap 20

Sluit de deur en start de taak.

Stap 21

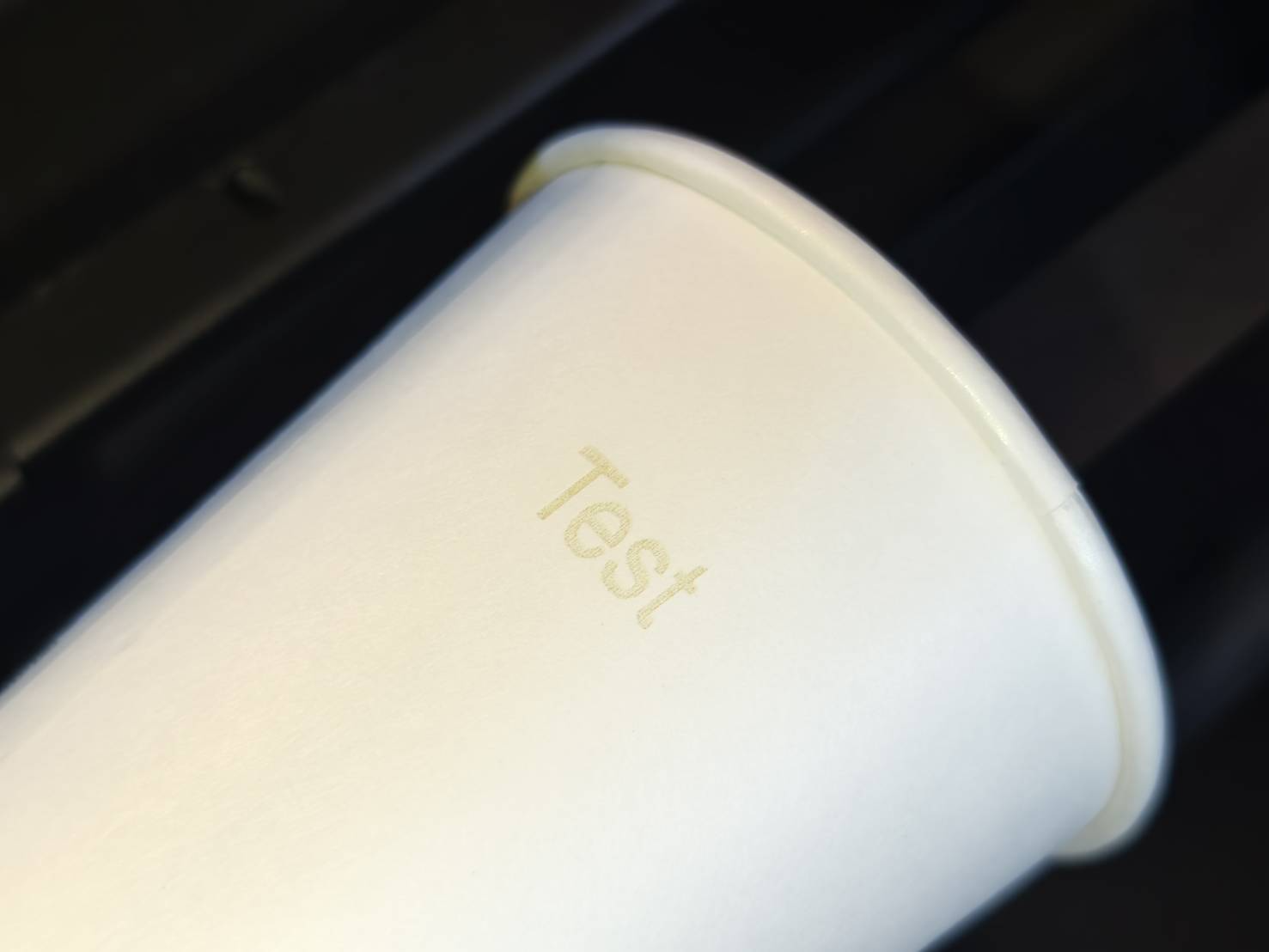

Controleer het resultaat.

#END

Stap 1

Zorg ervoor dat u over de volgende software- en firmwareversies beschikt om de rotatiefunctie te gebruiken.

Stap 2

Verwijder het honingraatrooster en de platformbeugel.

Stap 3

Installeer de platformbeugel opnieuw.

Stap 4

Meet de diameter of omtrek van uw materiaal en noteer deze voor later gebruik.
(Het wordt aanbevolen om voor de eerste keer materiaal te gebruiken dat bedoeld is voor oefenen en testen.)

Stap 5

Raadpleeg de onderstaande tabel om de juiste roterende steunen te installeren en kies de juiste focusafstand van de lens op basis van de diameter van uw object.

Uitleg focusmodus

Standaard bevindt de focuslens zich bovenaan en is de focusafstand 4 mm, wat betekent dat de afstand tussen de punt van de spuitmond en het oppervlak van het materiaal 4 mm bedraagt. Voor kleinere materialen bereikt de punt van de spuitmond mogelijk niet de standaard 4 mm. Daarom kan de afstand worden vergroot door de positie van de lens te verplaatsen naar de onderkant van de spuitmond. Wanneer de lens zich onderaan bevindt, kan de afstand tussen de punt en het oppervlak worden vergroot tot 16 mm. Hoe verander je de positie van de lens? 1. Demonteer de lens   2. Bepaal de volgorde van de focusmodus Focusmodus: 4 mm (standaard) Focusmodus: 16 mm Lens Blok Blok Lens Ring Ring Mondstuk Mondstuk   3. Monteer de lens opnieuw De rode zijde van het blok moet naar beneden gericht zijn. De bolle zijde van de lens moet naar boven gericht zijn. (Een tip om snel de bolle zijde te bepalen: deze moet uw hele gezicht weerspiegelen wanneer u ernaar kijkt.) Draai de ring linksom om deze vast te zetten.

Toelichting op de steunen

De steunen worden op de platformbeugel geplaatst. De roterende module staat op de steunen om handmatig of met behulp van het automatische platform omhoog of omlaag te worden gebracht. Demonstratie zonder roterende module Demonstratie met roterende module   Korte steunen Deze zijn korter en worden gebruikt voor kleinere objecten.   Hoe installeert u de steunen? Er zijn gaten in de platformbeugel die ontworpen zijn voor de steunen. De standaards hebben assen die in de gaten kunnen worden geplaatst. Pas indien nodig de afstand tussen de assen aan.

Stap 6

Zorg ervoor dat de machine is uitgeschakeld na het installeren van de standaards.
Neem de verbindingskabel uit de doos en sluit deze aan op de linkerachterzijde van de machine.

Stap 7

Plaats de rotatie-module op de standaards en sluit de kabel aan op het apparaat.
*Let op: zorg ervoor dat de stroom is uitgeschakeld. Het aansluiten van de kabel terwijl de machine aan staat, kan de rotatie-module beschadigen.

Hier volgt een demonstratie van het aanpassen van de rollen van de rotatie-module.
(Houd simpelweg de knop aan de rechterkant ingedrukt om de rollen vrij te kunnen bewegen)

Stap 8

Zet de machine aan en ga naar "Hardware-instellingen" om de juiste focusmodus te selecteren.

Machine >> Hardware Settings >> Volgende pagina >> Focusmodus >> Kies de juiste

Stap 9

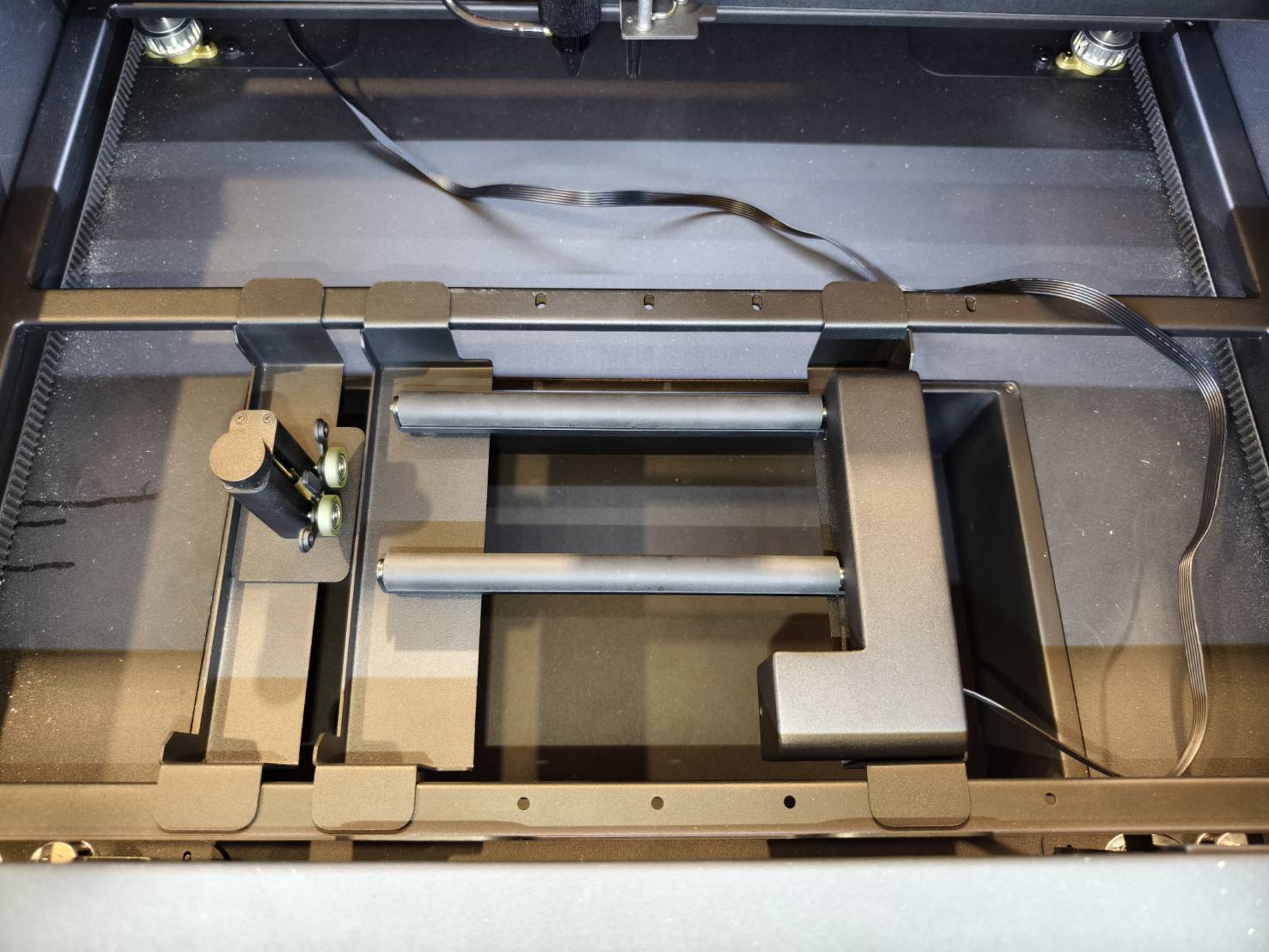

Plaats het materiaal op de rotatie-module en nivelleer het indien nodig met behulp van de steunmodule.

Raadpleeg voor verschillende vormen de volgende handleidingen, waarin instructies staan voor het plaatsen van diverse objecten.

• Ador Rotary - Start graveren - Stap 3
• HEXA - Rotary 2.0 Installatiehandleiding - 01:10 - 04:15

Stap 10

Voer de autofocus uit.
Als de autofocus niet werkt, raadpleeg dan het article voor de handmatige focusmethode.

Stap 11

• Schakel het rode laserlicht in dat uit de spuitmond komt.
  Als uw rode laser al is ingeschakeld, sla deze stap dan over.



• Machine >> Hardware-instellingen >> Volgende pagina >> Rood licht constant >> AAN


Stap 12

Verplaats de punt van de spuitmond naar het midden van het gebied dat u wilt graveren.
De rode lichtpunt geeft de startpositie aan en bepaalt deze.

Stap 13

Start Beam Studio.

Stap 14

Ga naar "Documentinstellingen" en voer de wijzigingen door.

1. Wijzig het werkgebied naar "Beambox II". 2. Verander de optie "Beginnen vanaf" naar "Huidige positie". 3. Kies voor "Taakoorsprong" het "Midden".  4. Activeer de Rotary-functie. 5. Voor de spiegel moet u de spiegelfunctie inschakelen als uw rotary omgekeerd is (rollers aan de rechterkant). Laat deze uitgeschakeld als de rotary niet omgekeerd is. (Alleen beschikbaar voor Ador.)

Stap 15

Ga naar "Rotary-instellingen" en voer de wijzigingen door.

1. Controleer of de Rotary-functie is ingeschakeld.   2. Selecteer "Roller" als type.   3. U moet de spiegelfunctie inschakelen als uw rotary omgekeerd is (rollers aan de rechterkant). Laat deze uitgeschakeld als de rotary niet omgekeerd is. (Alleen beschikbaar voor Ador.)

Stap 16

Maak een graveringsobject of importeer uw eigen ontwerp.

Afhankelijk van uw ontwerp wordt het meestal 90 graden gedraaid om dezelfde oriëntatie als het materiaal te krijgen.

Stap 17

Verplaats na het instellen van uw ontwerp het midden ervan naar de blauwe lijn.

Stap 18

Gebruik de functie "Kader uitvoeren" om het graveerpad te bekijken.

Kies "Omkaderen" om de omtrek van het ontwerp of bestand te zien. Na het klikken op "Start" begint de laserkop te bewegen. Het bewegingspad geeft het graveergebied voor deze taak aan. Het startpunt is de huidige positie van uw lasermond. Het pad is afhankelijk van de "Taakoorsprong" die is geselecteerd in Stap. Als het midden is geselecteerd, wordt het startpunt ingesteld op het midden van het ontwerp. Het midden wordt meestal gebruikt voor rotatietaken. U kunt de laserkop verplaatsen om het graveergebied aan te passen totdat de positie naar wens is.

⚠︎ Als u afwijkingen opmerkt in uw graveerbereik of -grootte (verkort of verlengd), raadpleeg dan de onderstaande video om de instellingen voor de rotatieschaal aan te passen.

Stap 19

Nadat u de graveerpositie heeft bevestigd, stelt u de juiste parameters voor snelheid en vermogen in op basis van uw materiaal.

Stap 20

Sluit de deur en start de taak.

Stap 21

Controleer het resultaat.

#END
