Als u naar deze handleiding wordt doorverwezen, betekent dit dat het verticale pad van uw 3e spiegel niet kan worden uitgelijnd, of dat u de laserbuis, de 2e spiegelhouderassemblage, enz. hebt vervangen.
In deze handleiding worden de volgende geavanceerde aanpassingen behandeld.
De horizontale lijn voor het pad van de 2e spiegel naar de ingang van de 3e spiegel.
De verticale lijn voor het pad van de 2e spiegel naar de ingang van de 3e spiegel.
Het verticale pad van de 3e spiegel naar het bed.
Voordat u begint
Zorg ervoor dat het pad van de 1e naar de 2e spiegel en het pad van de 2e naar de 3e spiegel goed zijn uitgelijnd. Anders zullen de stappen op deze pagina uw optische pad verslechteren.
Raadpleeg dit artikel, 4-10 Optical Path Adjustment, van Stap 1 tot Stap 7.1 om te controleren of de genoemde paden goed zijn uitgelijnd.
Stap 1

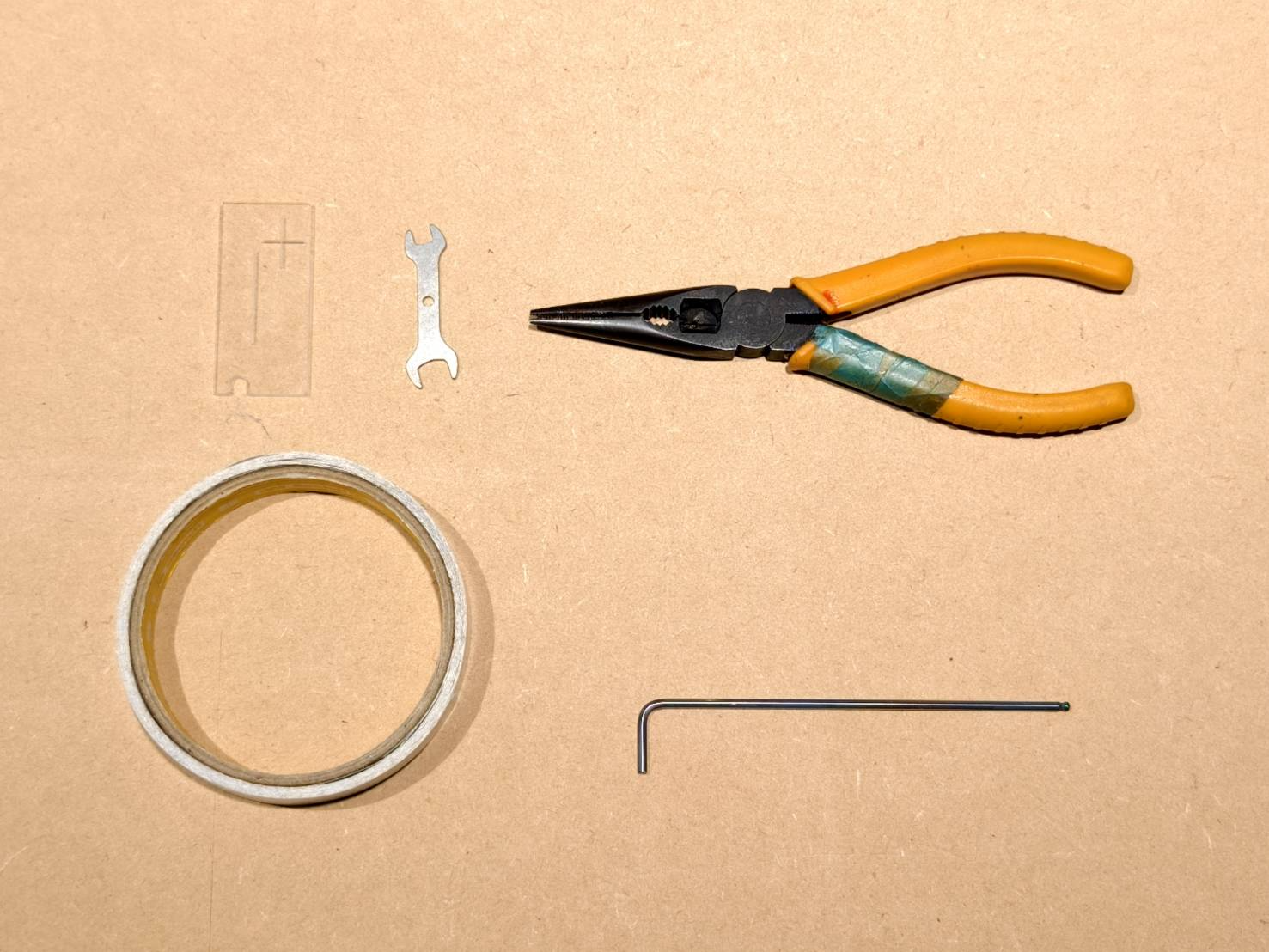

Bereid de volgende gereedschappen voor.
OPA Tool
Dubbelkopsleutel
Tang
Dubbelzijdige tape
2,5mm inbussleutel
Stap 2
Gebruik de OPA-tool om te verifiëren dat de stip in het midden van de ingang van de 3e spiegel is gepositioneerd. In deze stap leert u hoe u de verticale uitlijning van de straal bij de ingang van de 3e spiegel kunt verifiëren met behulp van een OPA-tool.

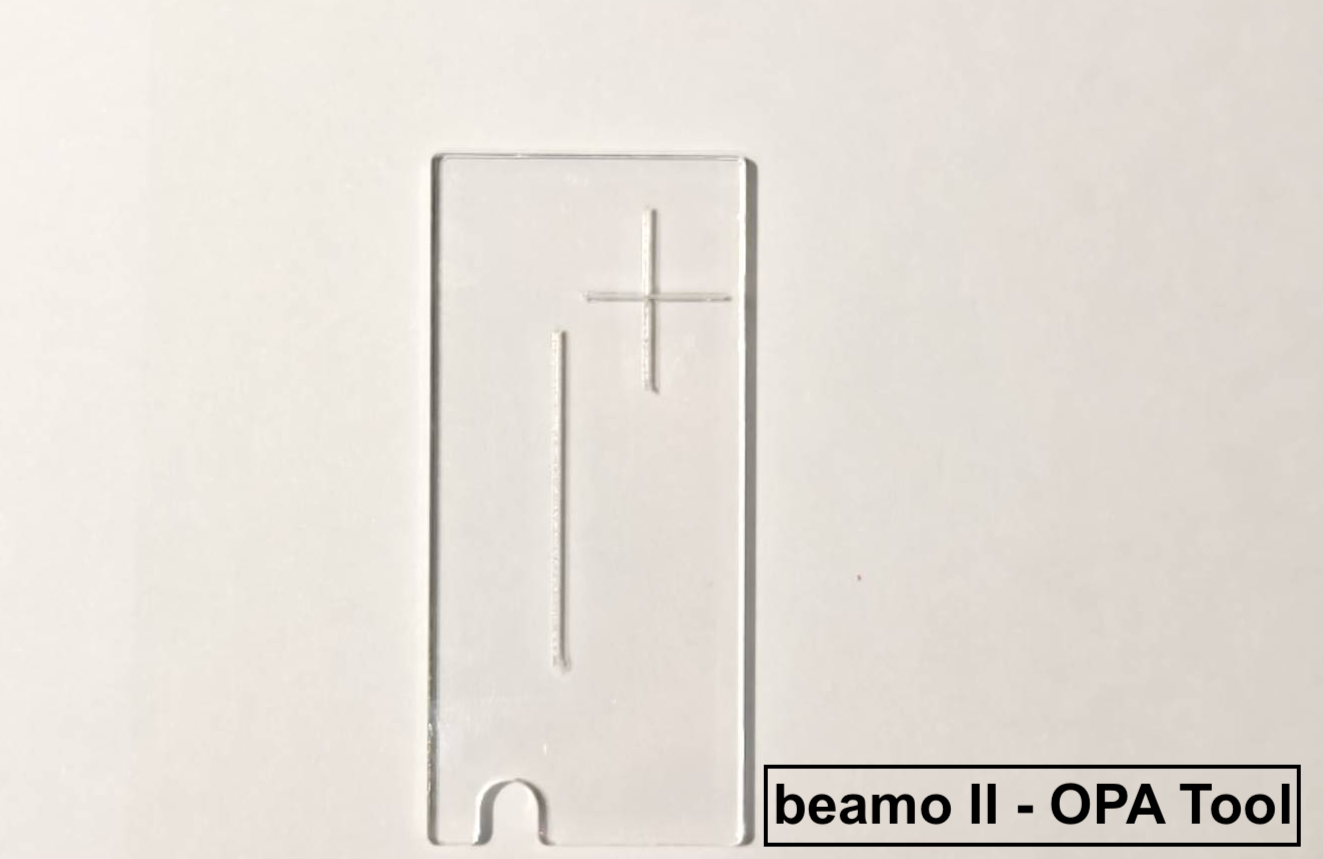

Gebruik de link om het bestand te downloaden en gebruik 3mm transparant acryl om te graveren en te snijden.

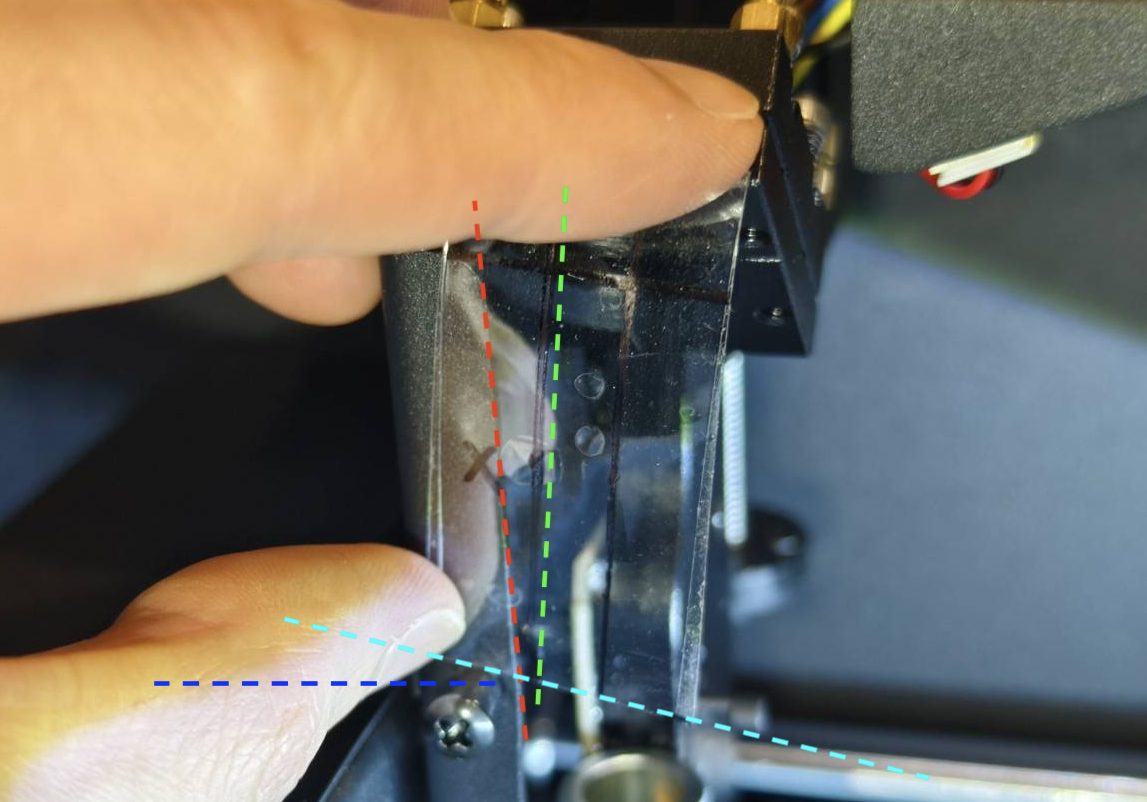

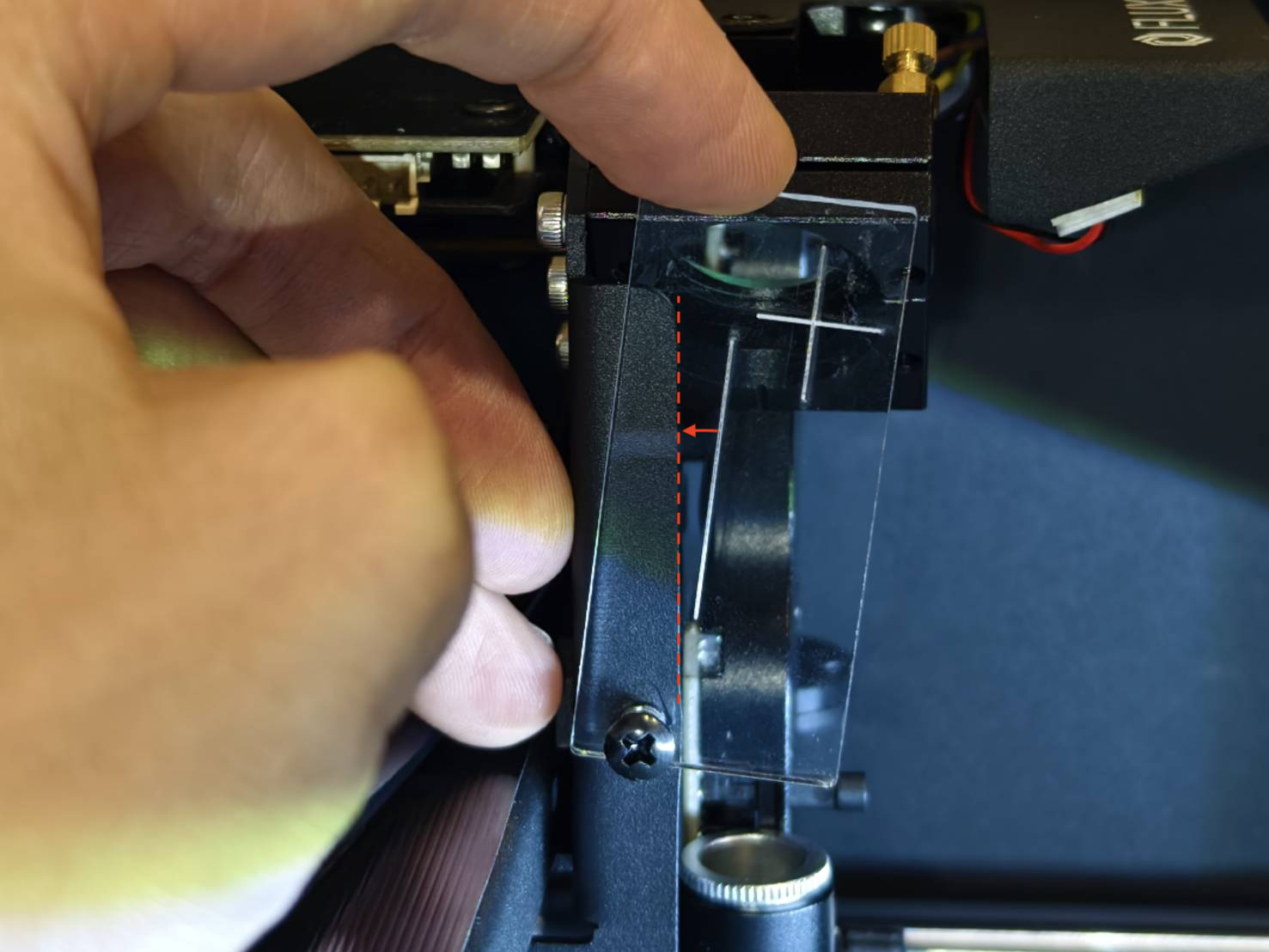

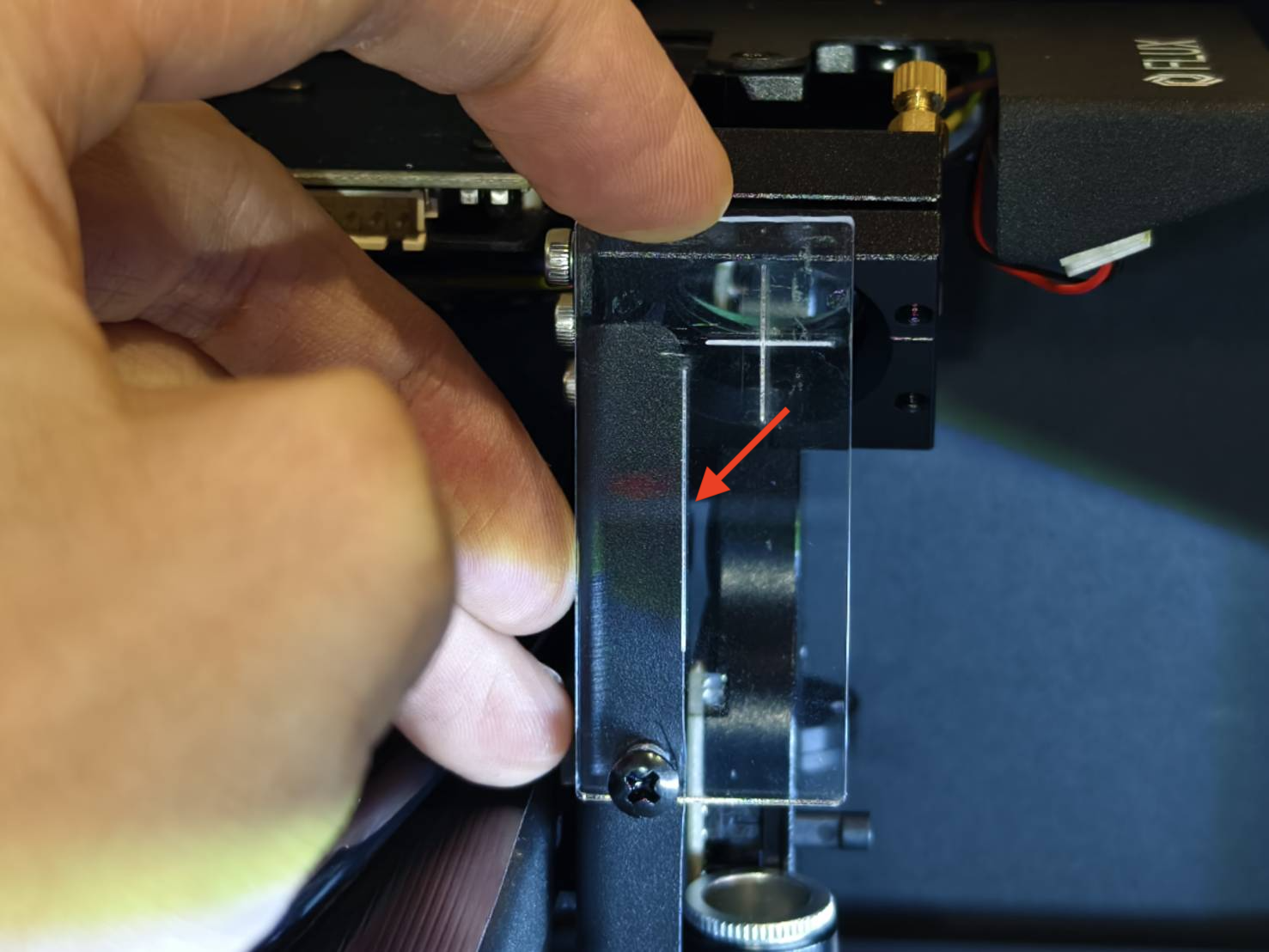

Het gereedschap wordt op de schroef van de ingang van de 3e spiegel geplaatst. De langere lijn aan de linkerkant wordt uitgelijnd met de rand van het metalen onderdeel.
Als uw machine geen enkel gebied van het werkblad kan doorsnijden, moet u een tijdelijk gereedschap maken. Raadpleeg de handleiding, Handleiding tijdelijk OPA-gereedschap.

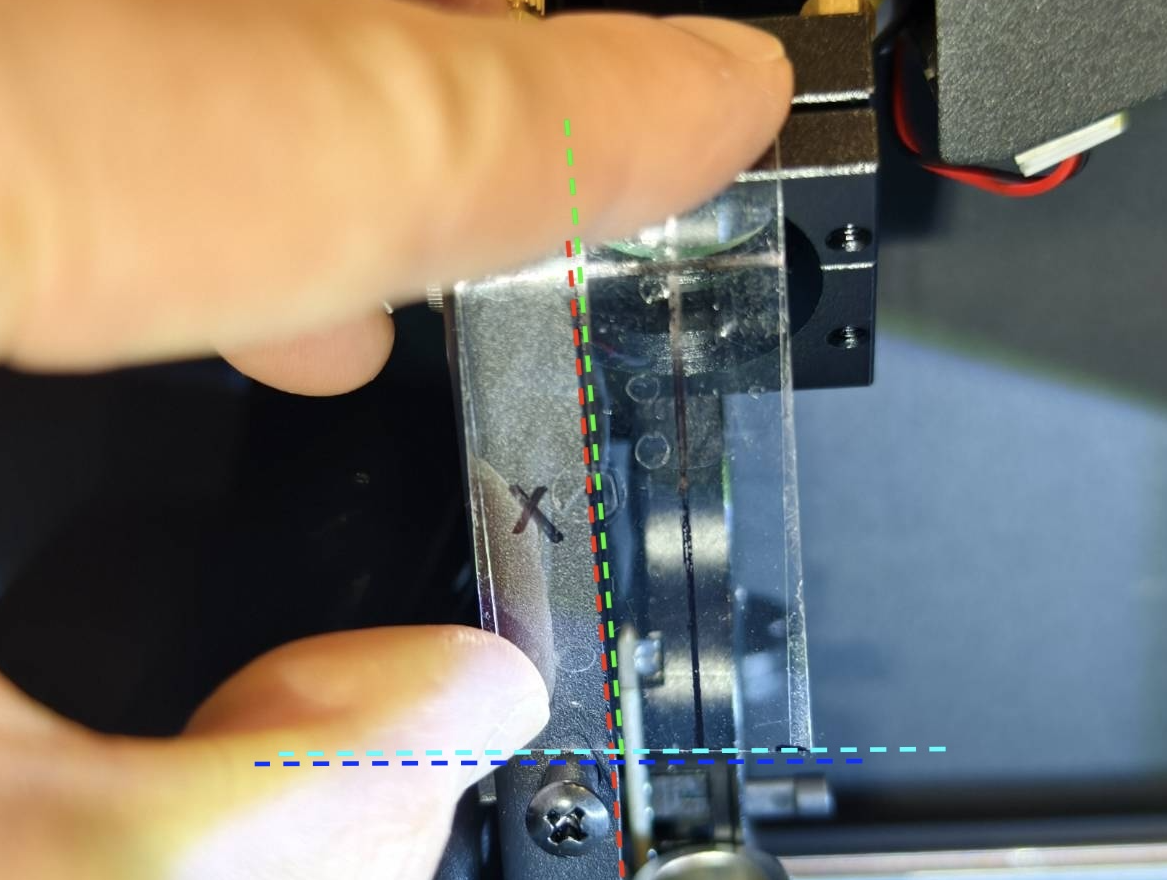

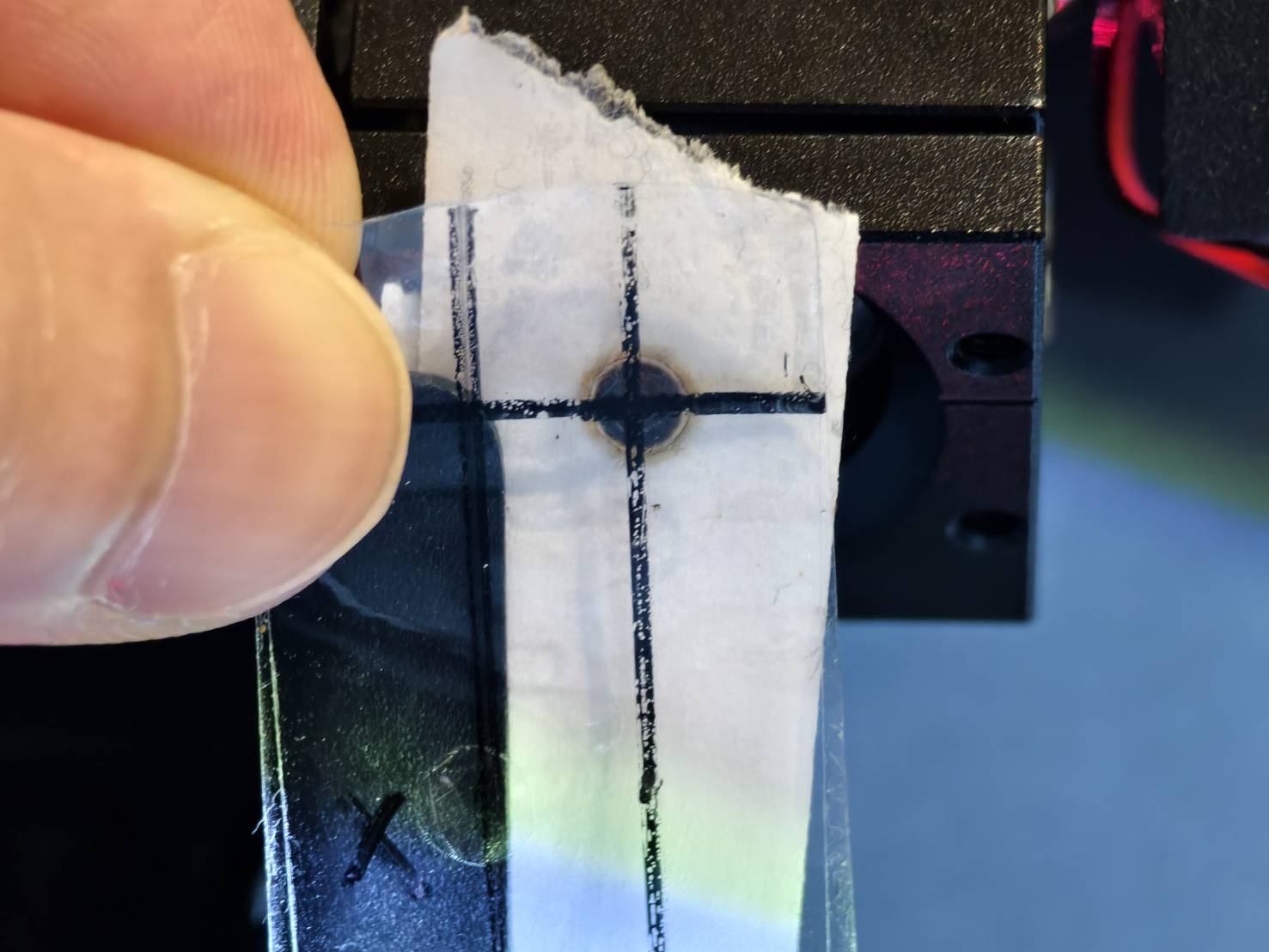

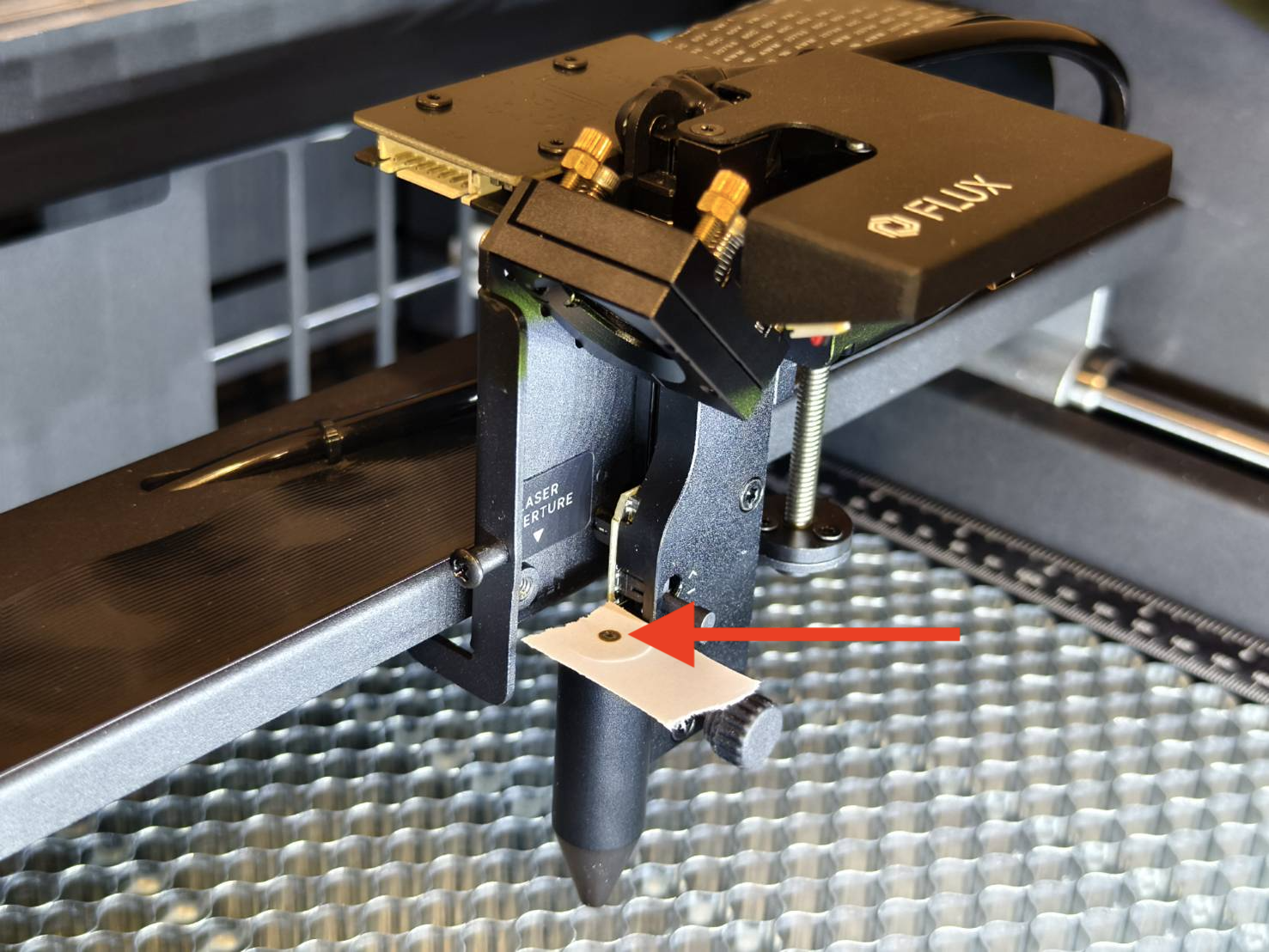

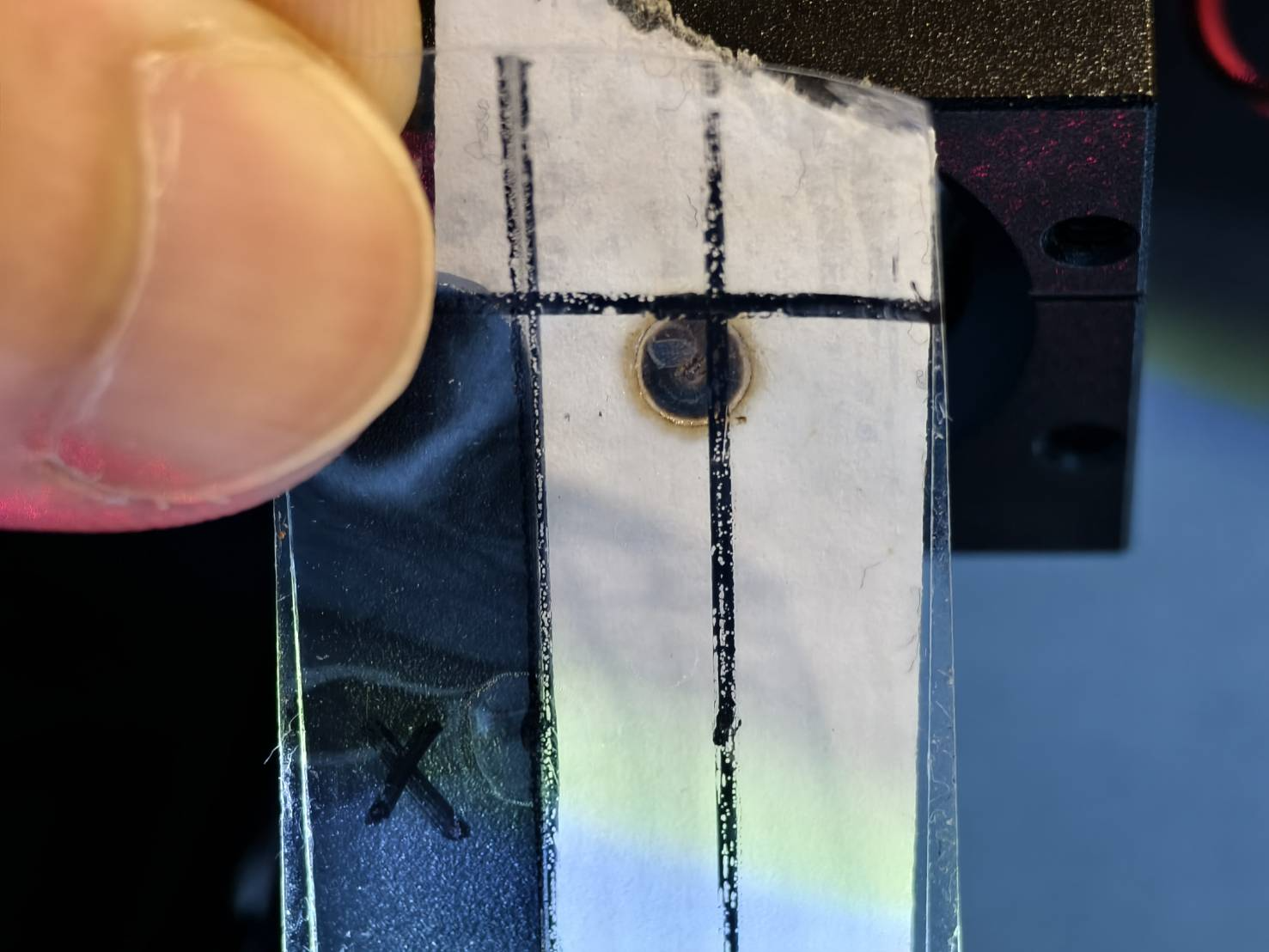

Het gereedschap wordt op de schroef van de ingang van de 3e spiegel geplaatst. De zijde met de "x"-markering bevindt zich aan de linkerkant en de 10mm-lijn wordt uitgelijnd met het metalen onderdeel. Zorg ervoor dat de onderkant van het gereedschap op het bovenoppervlak van de schroef rust.

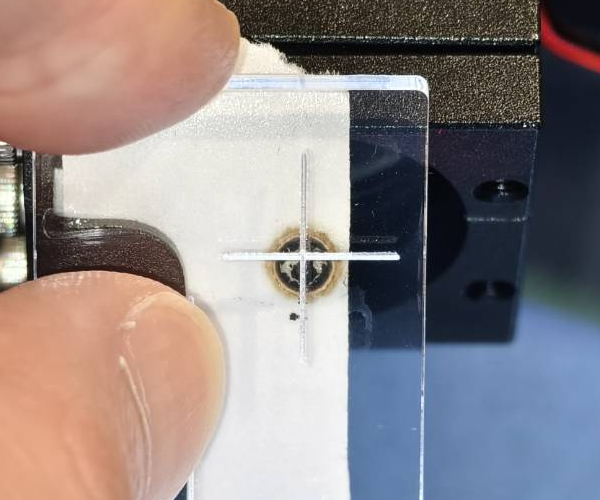

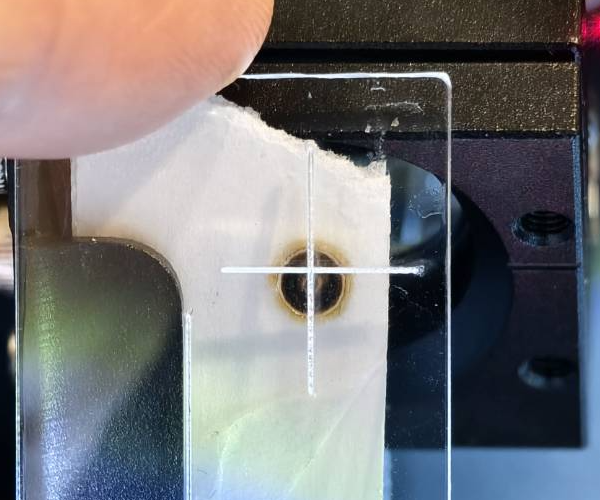

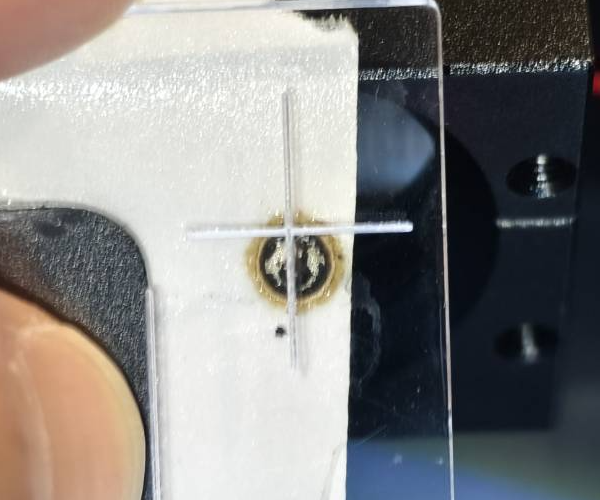

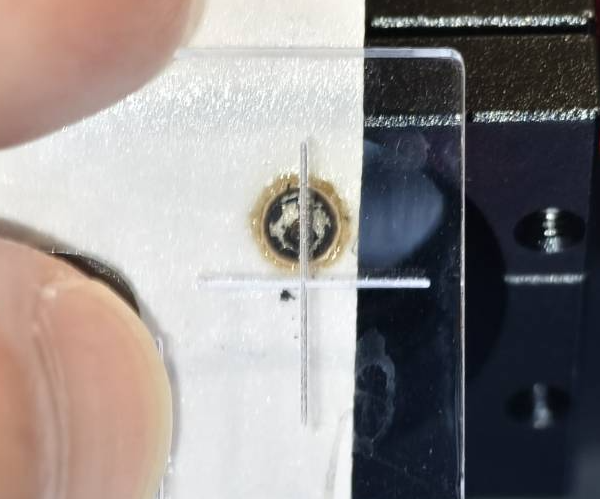

Zodra u het gereedschap hebt, verplaatst u de laserkop naar het midden en maakt u 5 pulsen. Gebruik het gereedschap om te controleren of de stip dicht bij de verticale lijn ligt.

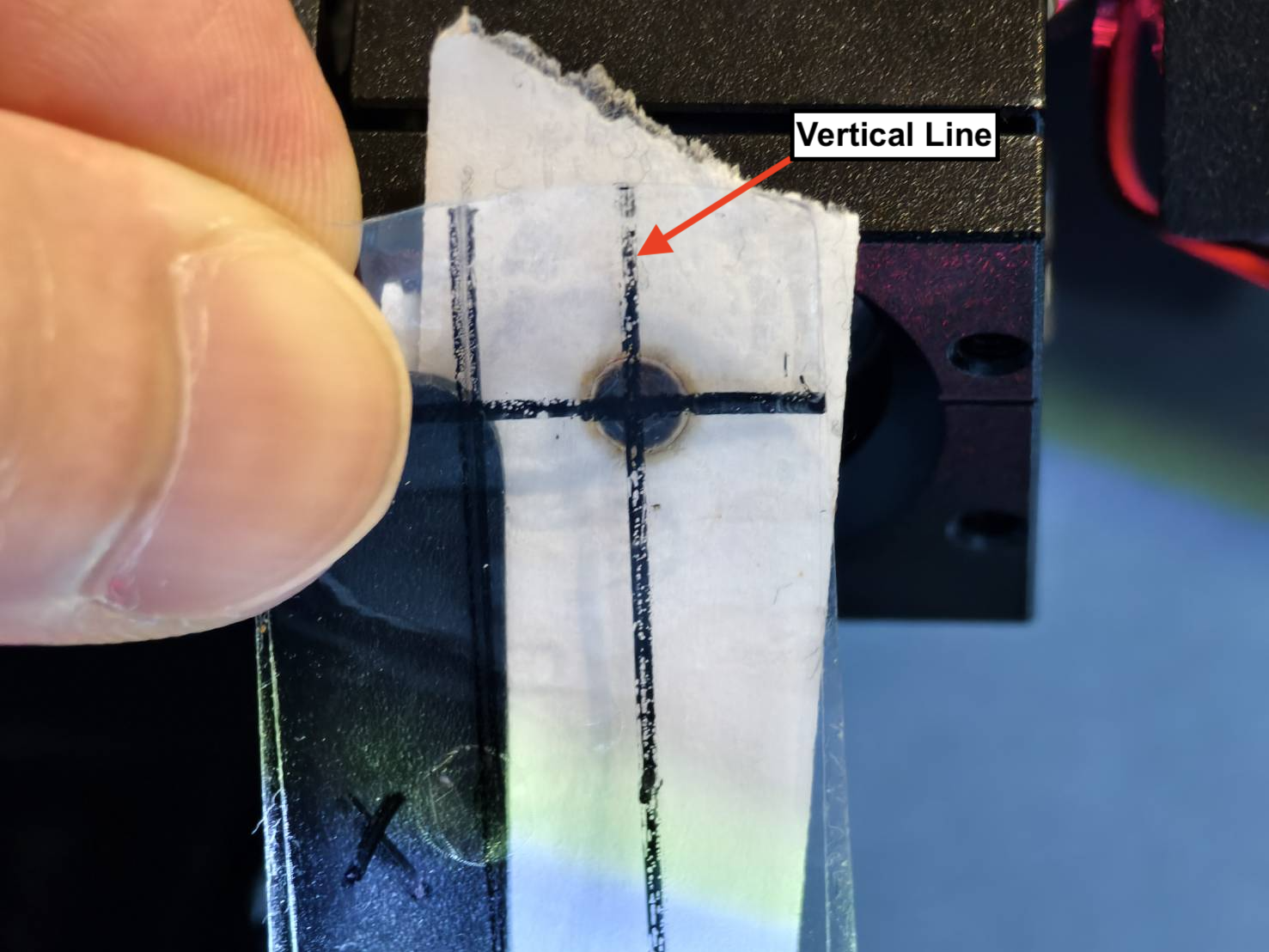

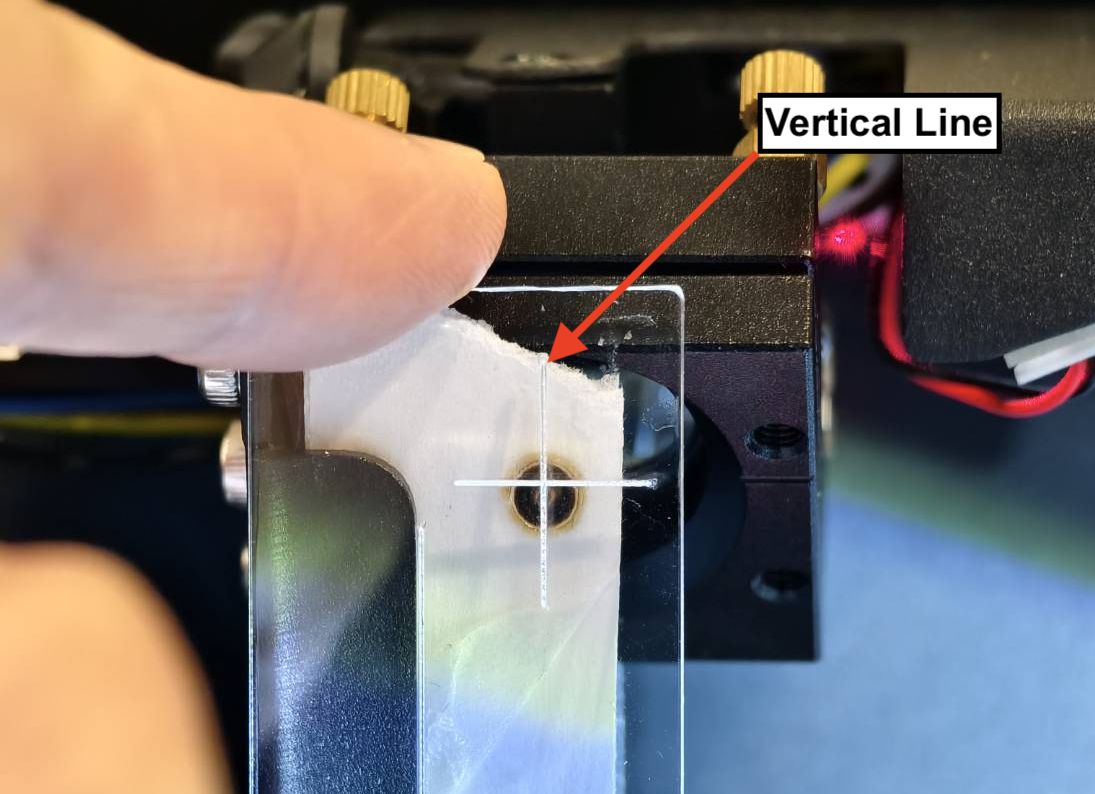

Controleer de verticale lijn met het gereedschap. Lijn de cirkel of punten van het gereedschap uit met de ingang en controleer de positie van de stip.
Als het verticale pad van de laserstraal niet gecentreerd is op het gereedschap, kunt u de laserkop aanpassen om dit te verbeteren.

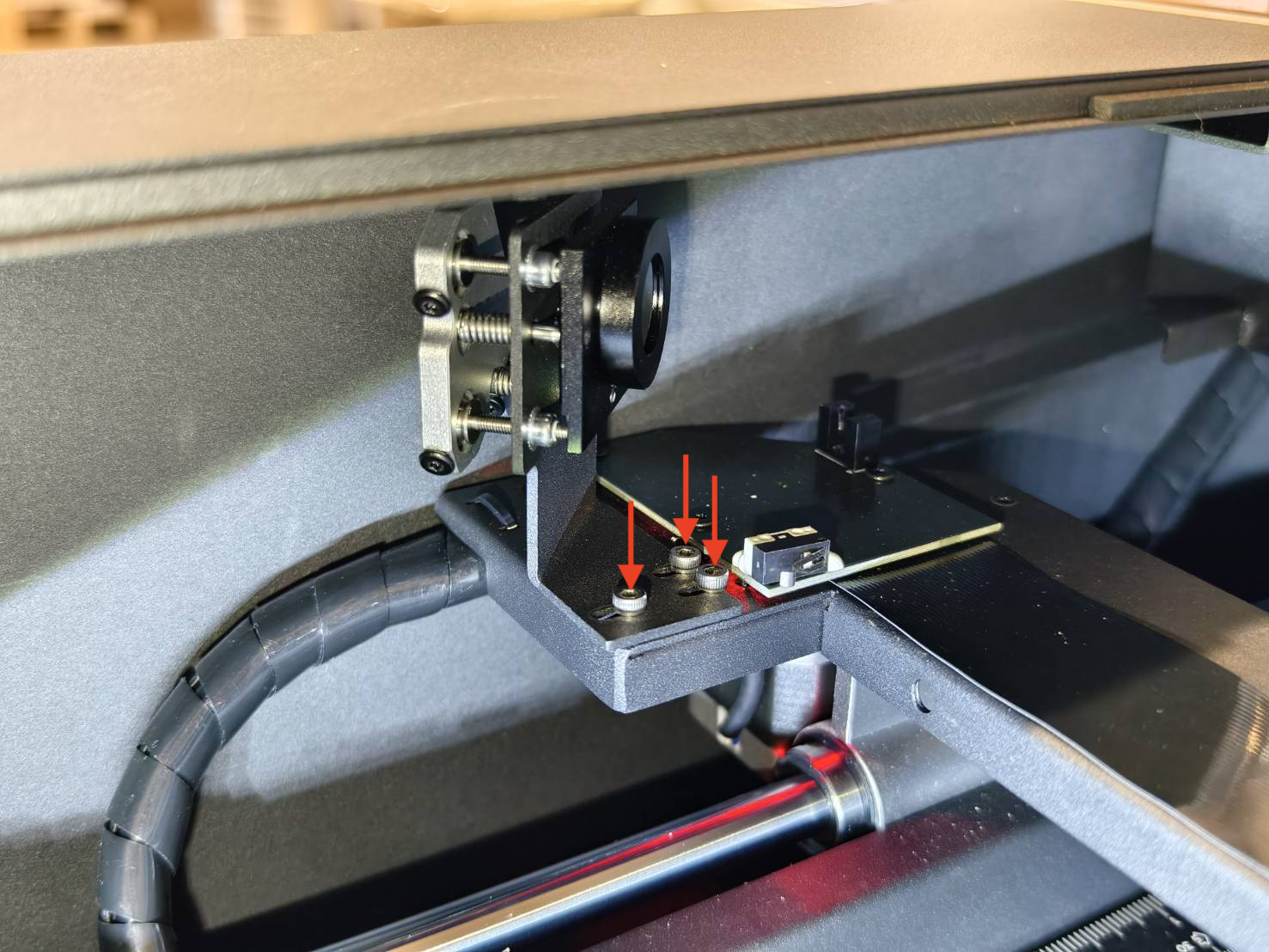

Draai deze 3 schroeven iets los, verwijder ze niet en maak ze niet te los.

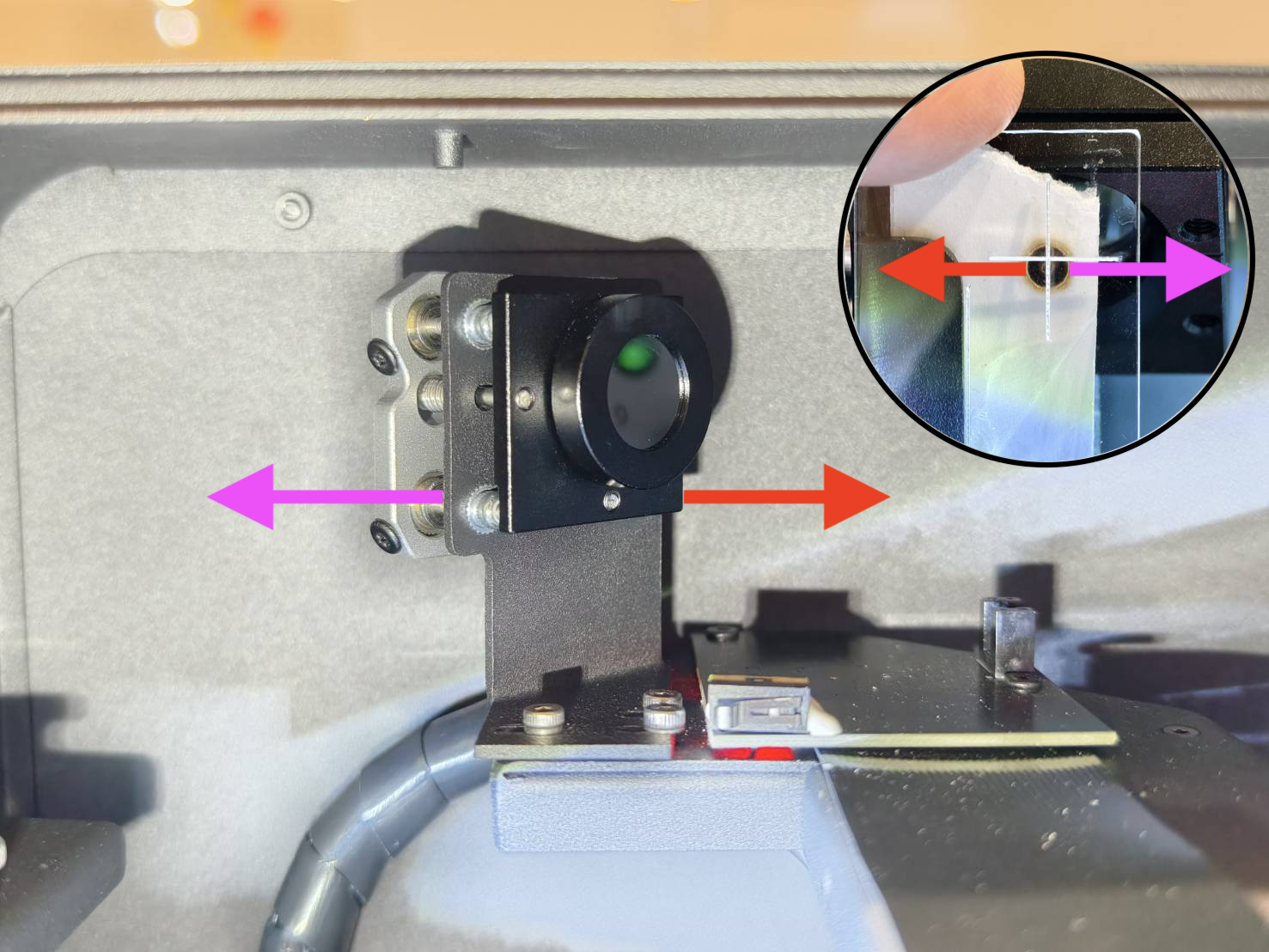

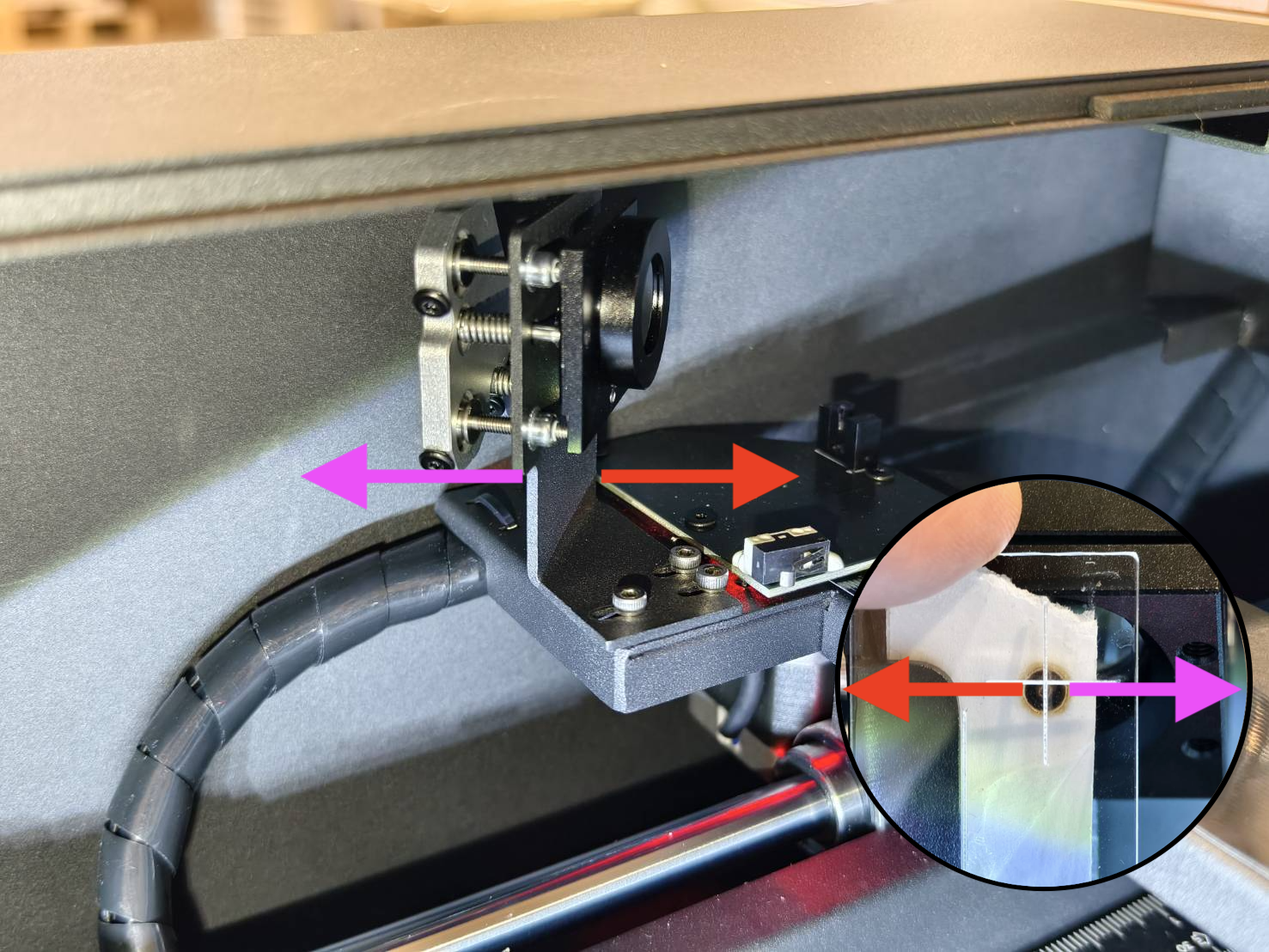

Na het losdraaien van de schroeven kan de kop nu naar binnen of naar buiten worden geduwd. Het laserpad verandert op basis van de richting van uw aanpassing.
Controleer het optische pad van de 2e spiegel naar de 3e spiegel opnieuw om te zien of de punten overlappen. Raadpleeg Stap 7 in een ander artikel. Als de punten niet overlappen, doorloop dan Stap 7.1.
Ga naar Stap 3 na de uitlijning van de 2e naar de 3e spiegel.
Stap 3

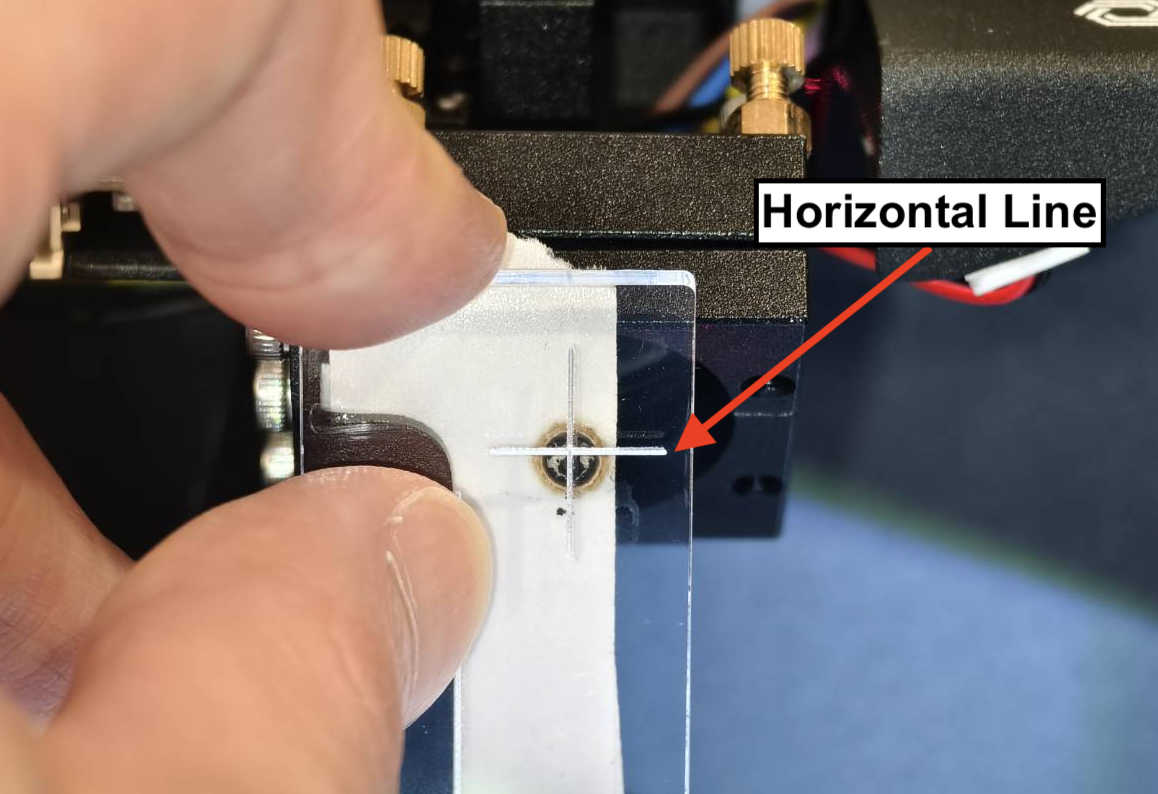

Controleer de horizontale lijn met behulp van de OPA-tool.

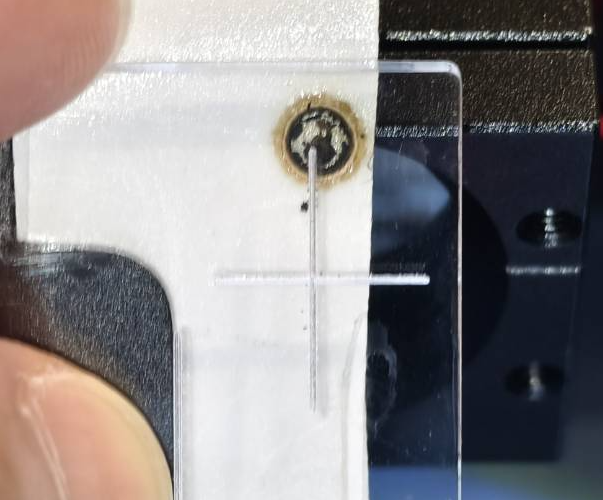

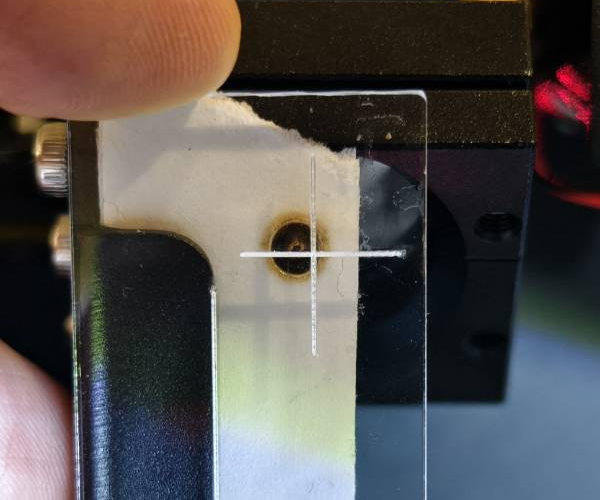

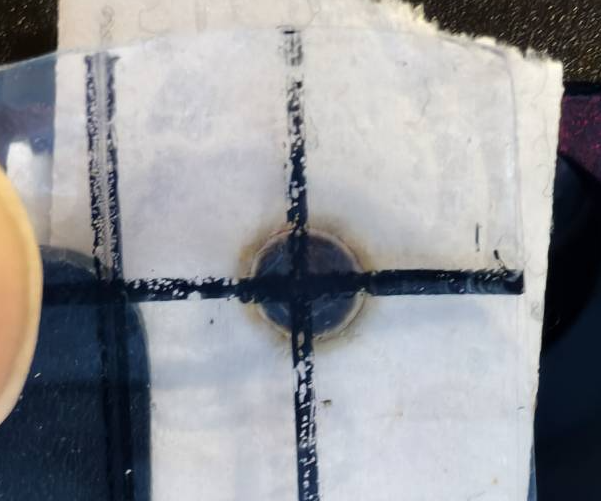

Zodra u het gereedschap hebt, verplaatst u de laserkop naar het midden en maakt u 5 pulsen. Gebruik de tool om te controleren of het punt dicht bij de horizontale lijn ligt.
Controleer de verticale lijn met het gereedschap. Lijn de cirkel of punten van het gereedschap uit met de ingang en controleer de positie van de stip.

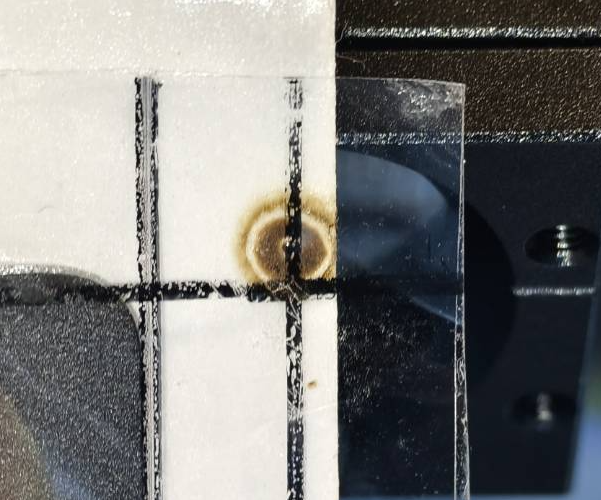

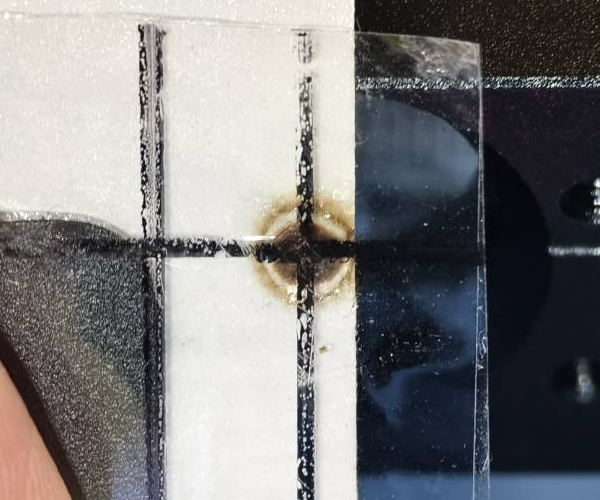

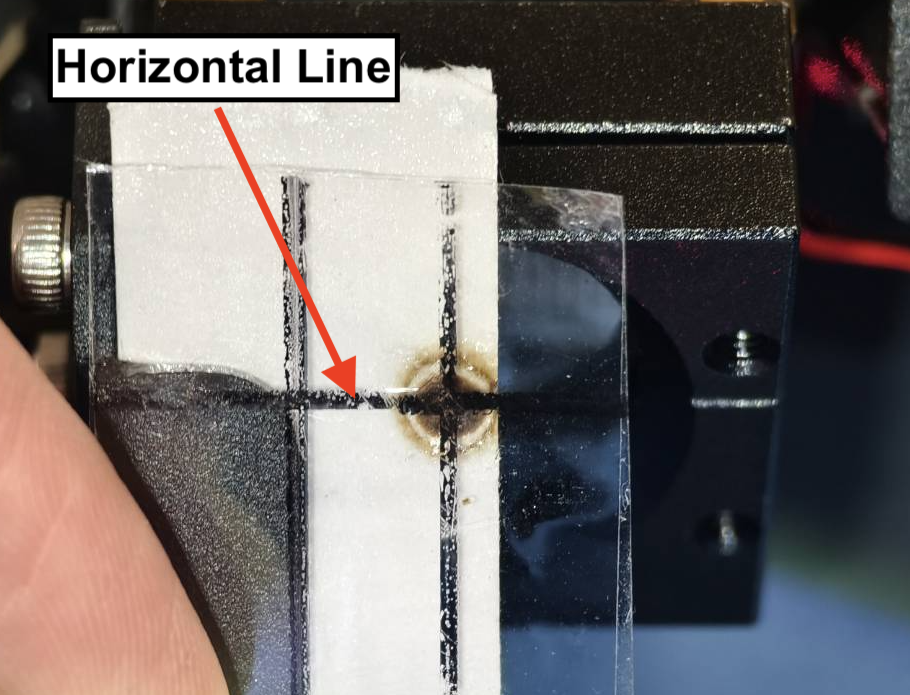

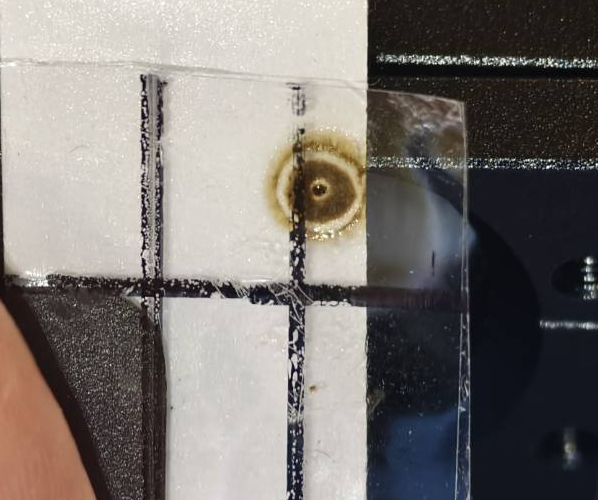

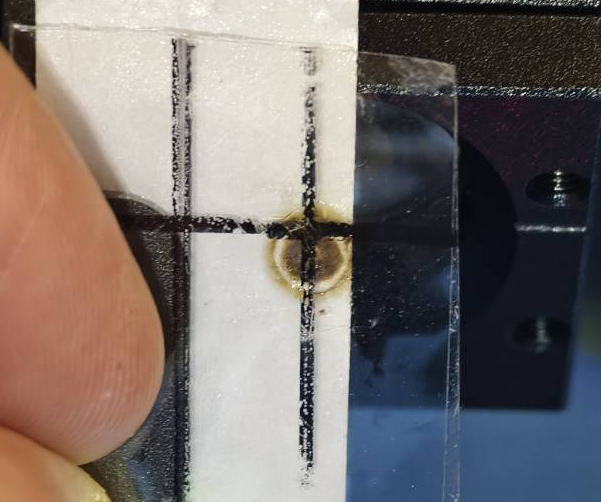

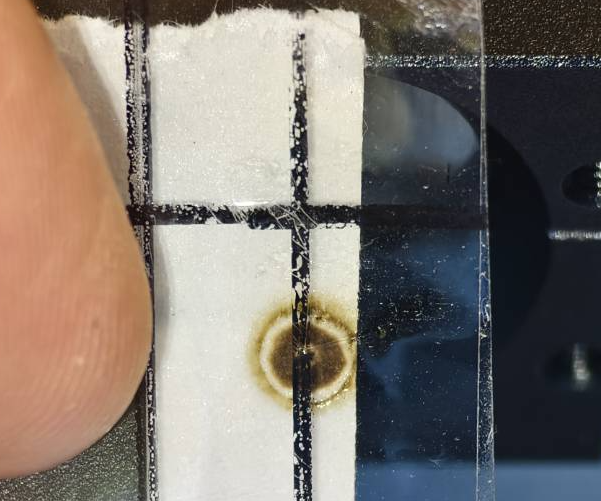

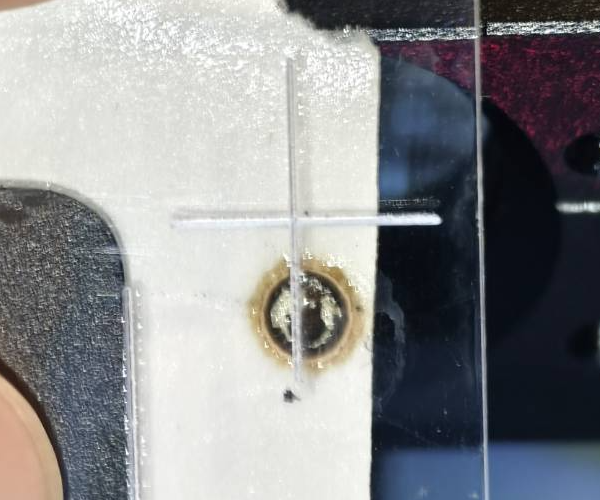

Het punt moet gecentreerd zijn op de lijn. Het is acceptabel als het iets boven of onder de lijn ligt, zolang het de lijn raakt. Als het de lijn niet raakt, is het niet acceptabel.

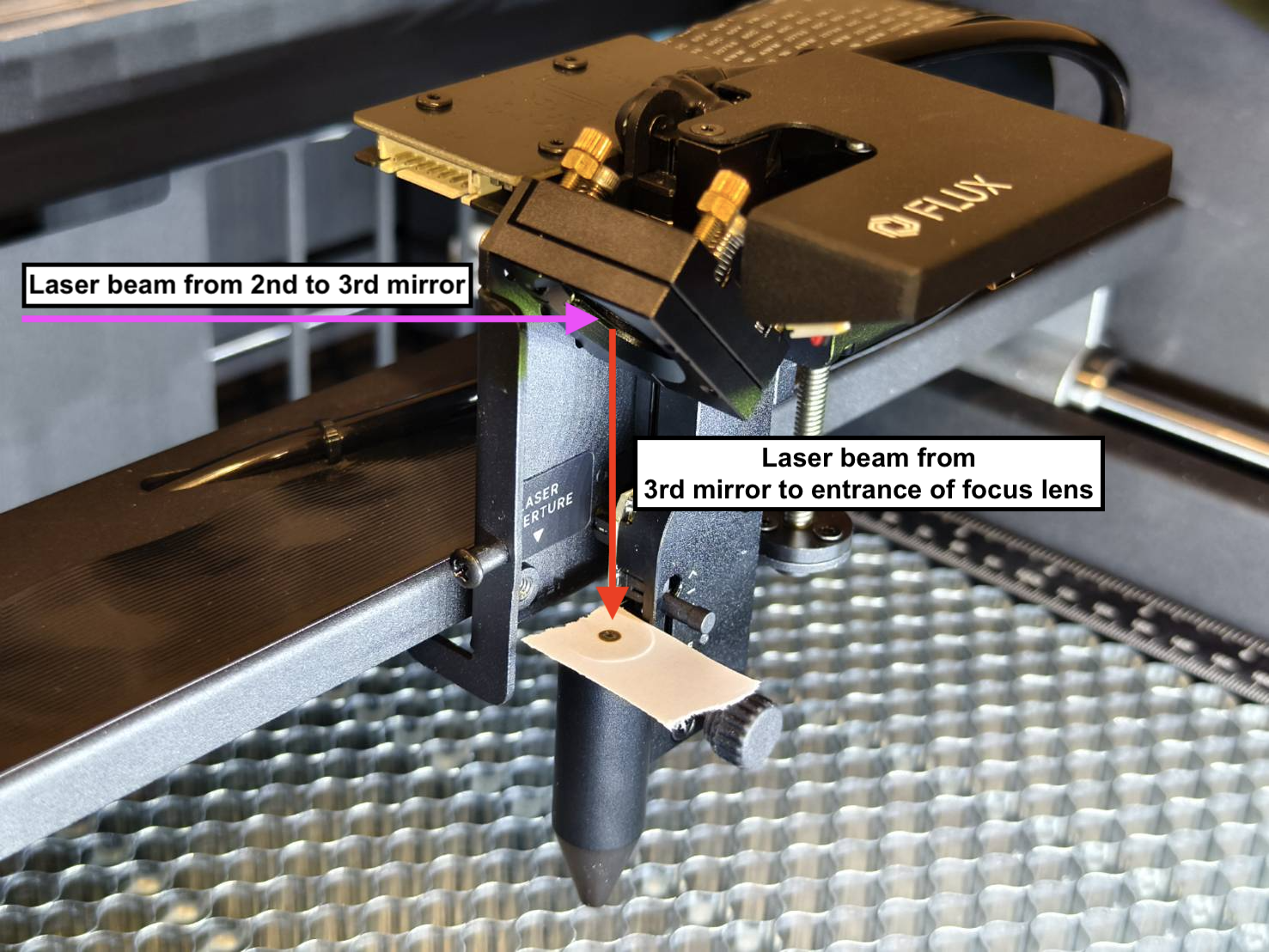

Reset en lijn het pad uit van de 3e spiegel naar de ingang van de focuslens.
Draai eerst de moeren op de 3e spiegel los en draai ze linksom om de uitlijning van de 3e spiegel te resetten.

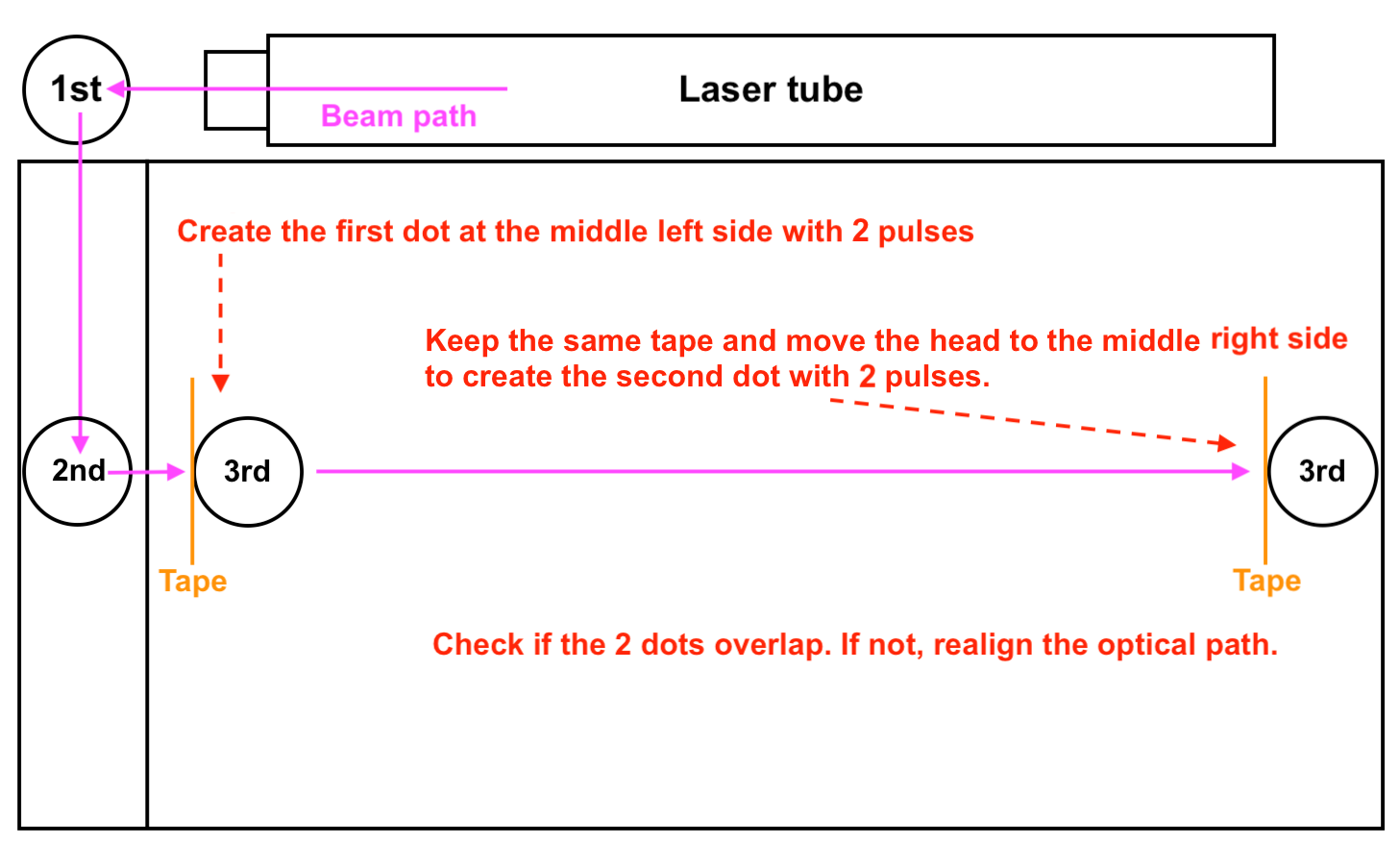

Plaats een dubbellaagse tape rechts van de nozzle. Maak twee pulsen om een punt te creëren.

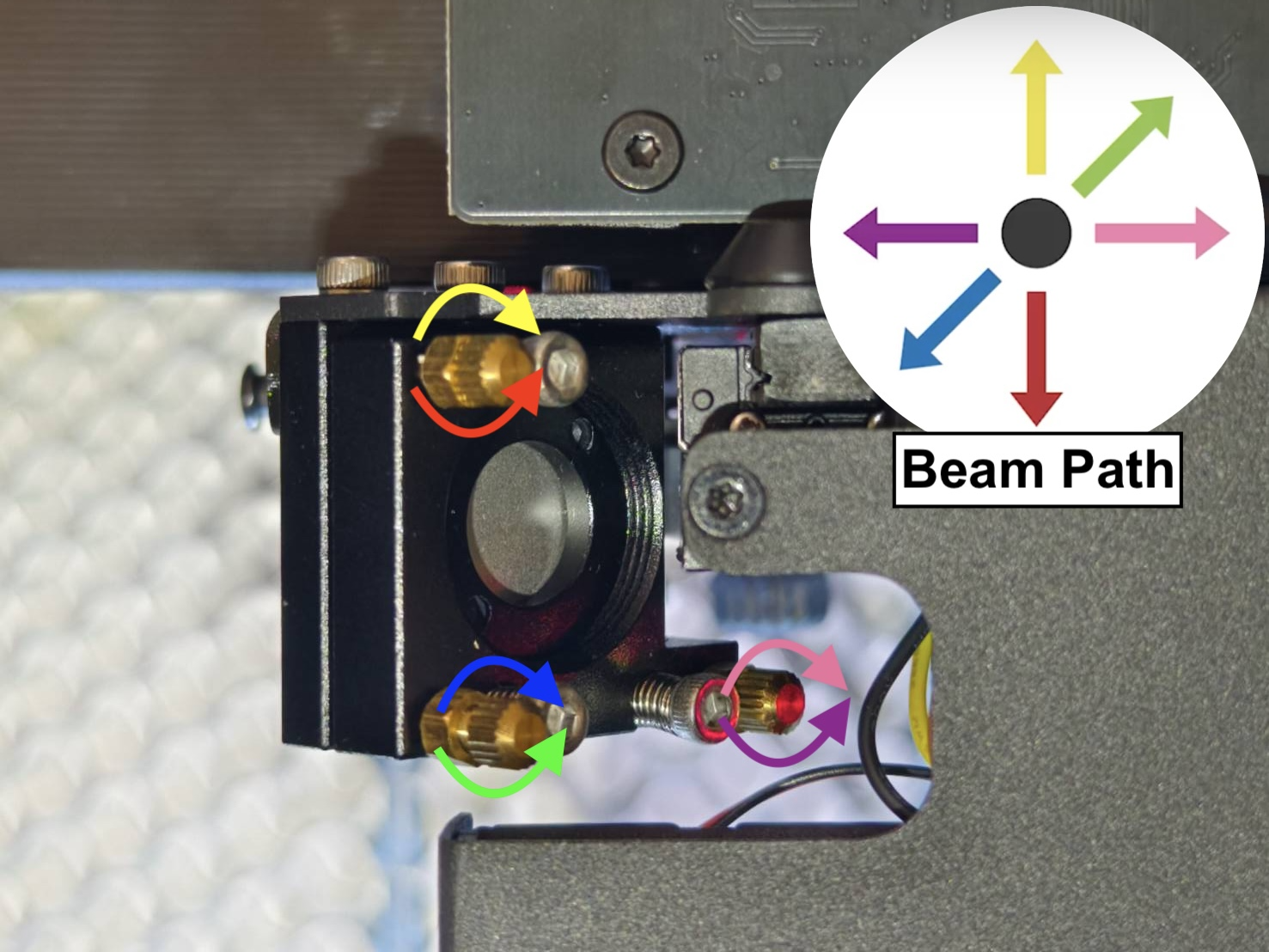

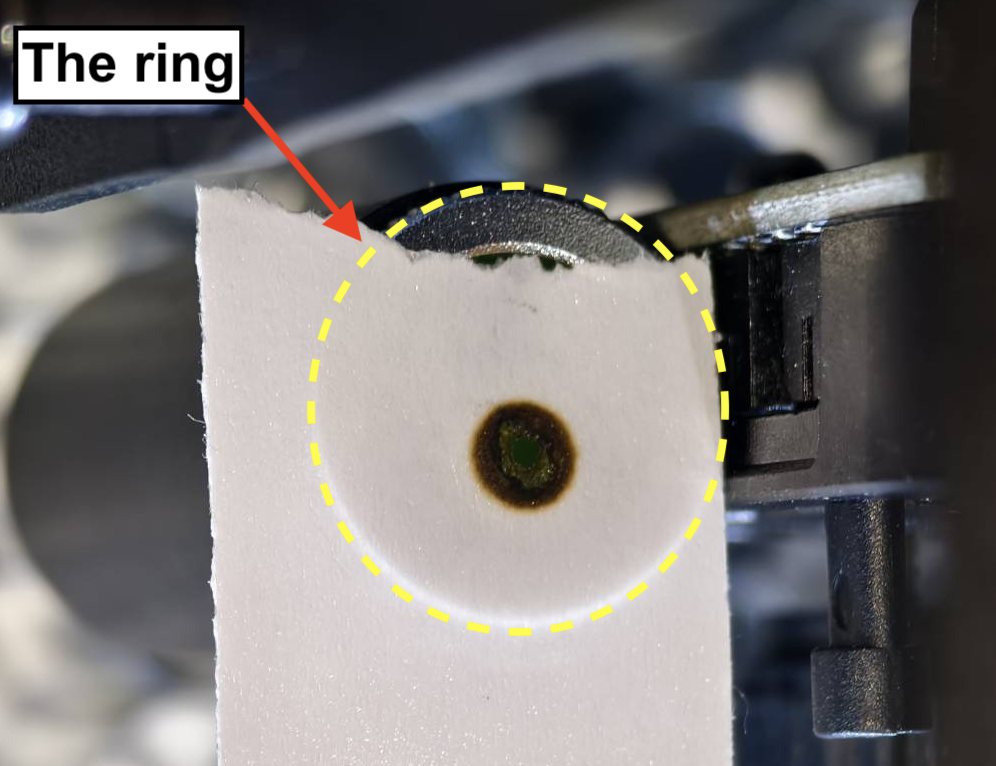

Stel de schroeven af zodat het punt in het midden van de ring komt.
Demonstratie
(De video is een daadwerkelijke uitvoering door FLUX-medewerkers. Het is een lange video, u kunt de snelheid aanpassen, maar het concept en het proces zijn essentieel om te begrijpen hoe u moet afstellen. Schakel de ondertiteling in.)
