beamo II - Touchscreen Vervanging

Gereedschap

Stap 1

Schakel de machine uit en verwijder het netsnoer.

Stap 2

Verwijder de voorste metalen afdekking. (T8 torx schroef * 10 stuks)

Stap 3

Verwijder de schroeven van de RK-printplaat.

Stap 4

Draai de RK-printplaat om en open de kabelklemmen om de lintkabels los te koppelen.

Stap 5

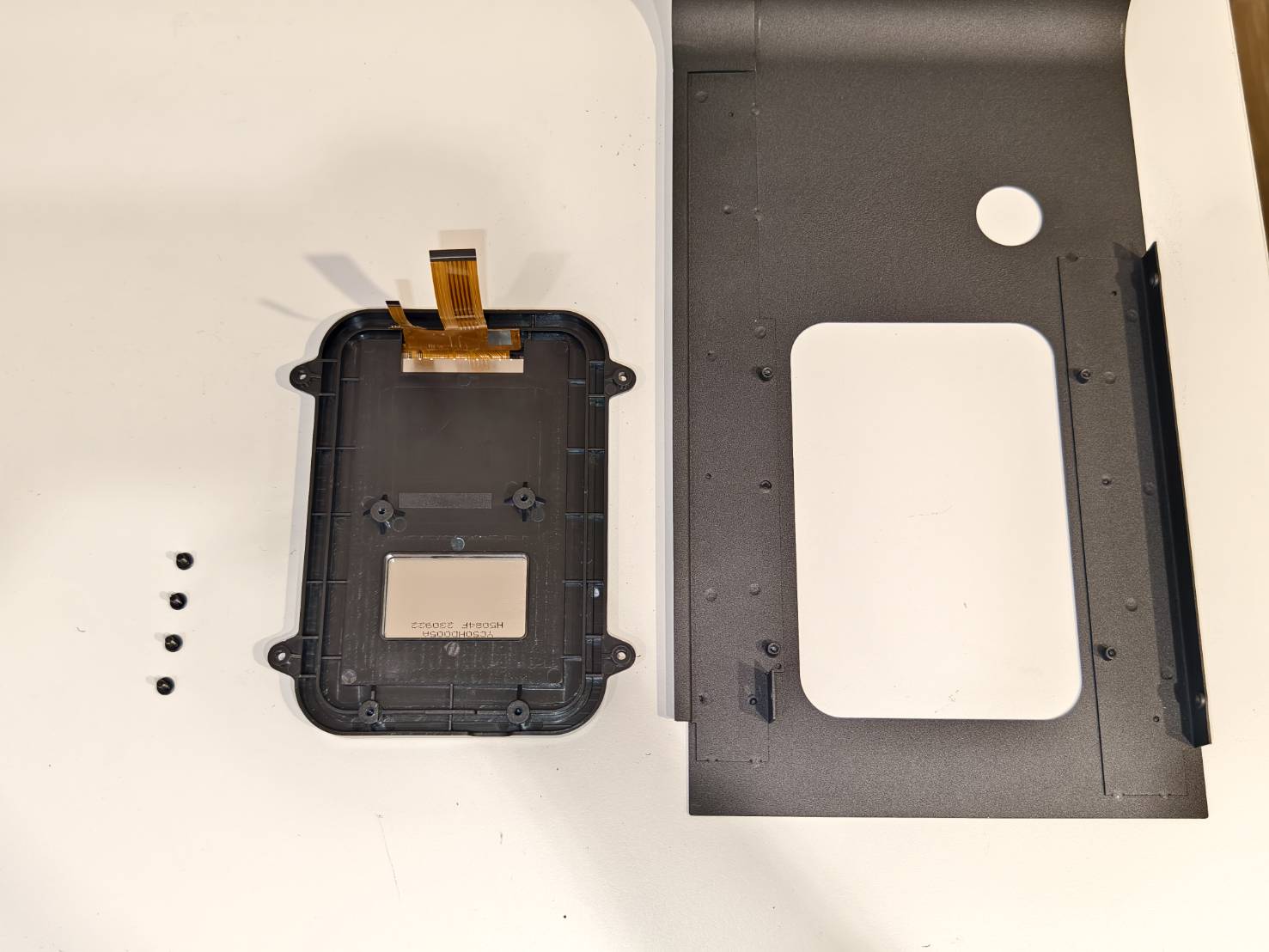

Verwijder het scherm met de beugel.

Stap 6

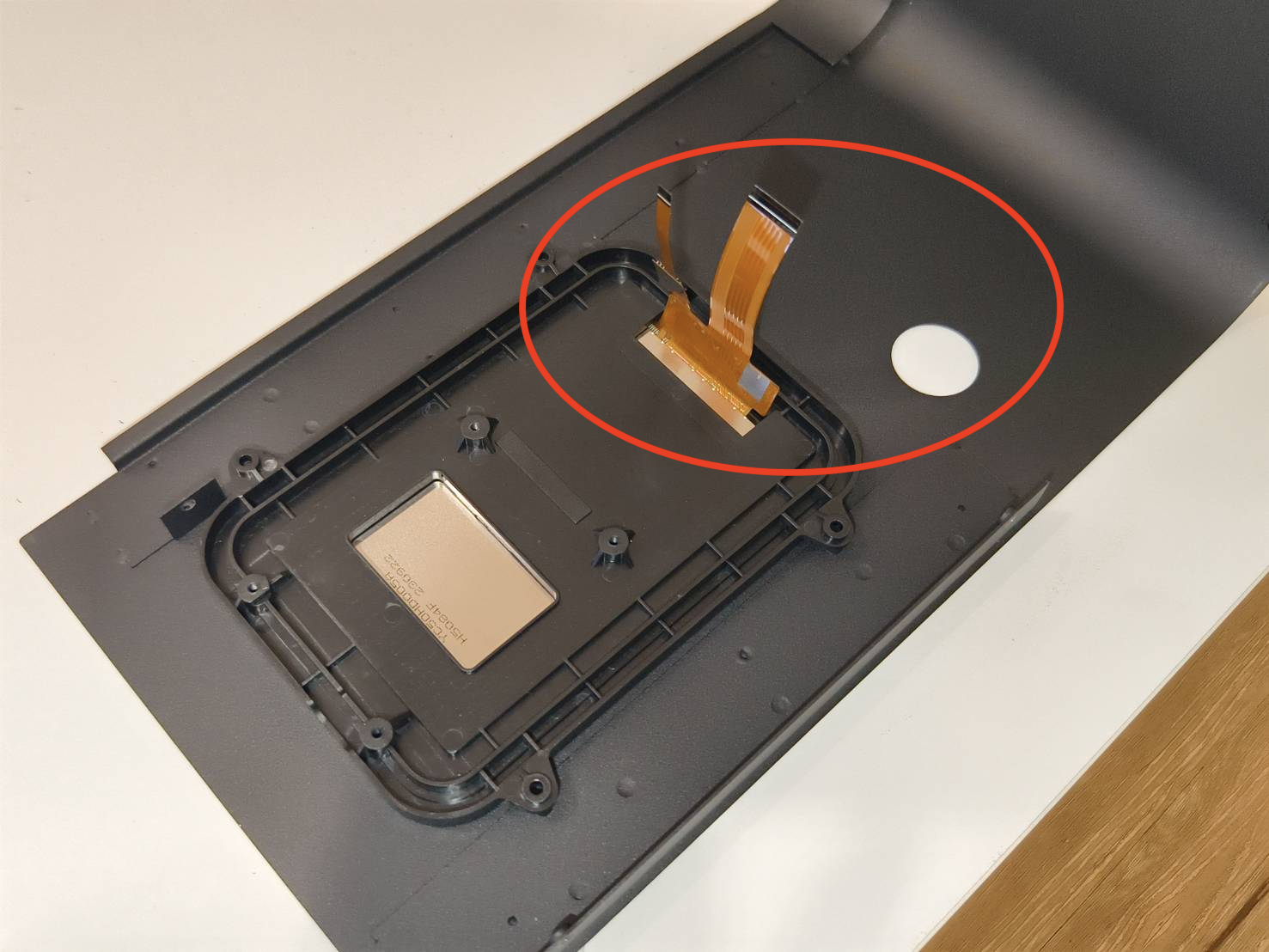

Installeer het touchscreen met de beugel. Zorg ervoor dat de kabels aan dezelfde kant zitten als de ronde opening.

Stap 7

Sluit de lintkabels aan en zorg ervoor dat de klemmen goed vergrendeld zijn na het aansluiten van de kabels.

Stap 8

Draai de RK-printplaat om en schroef deze vast aan de beugel.

Stap 9

Installeer de voorste metalen afdekking. Zorg ervoor dat de witte stip van de Type-C-kabel naar boven wijst, zoals in de video.
