beamo II - Handleiding voor het vervangen van de laserbuis

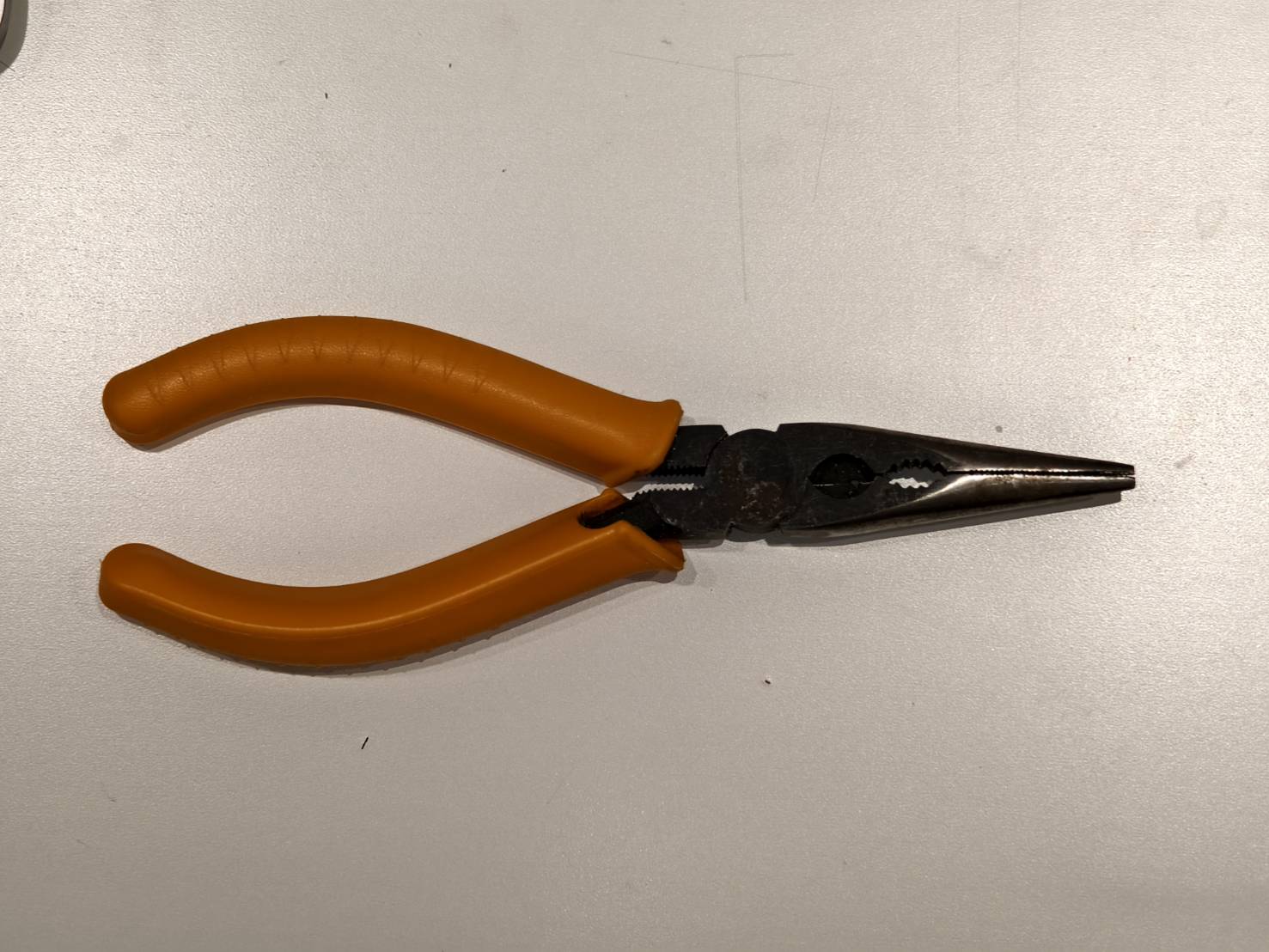

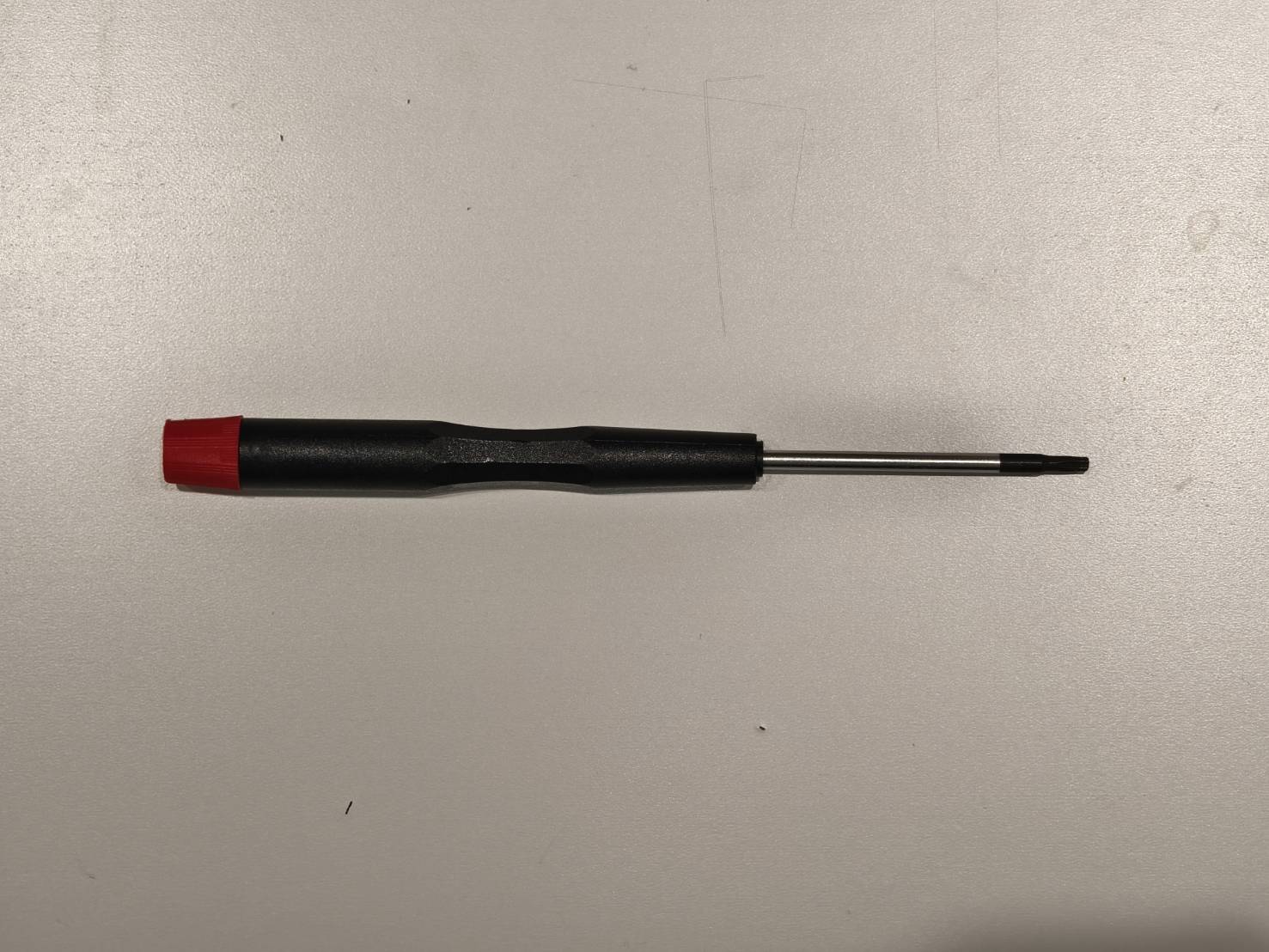

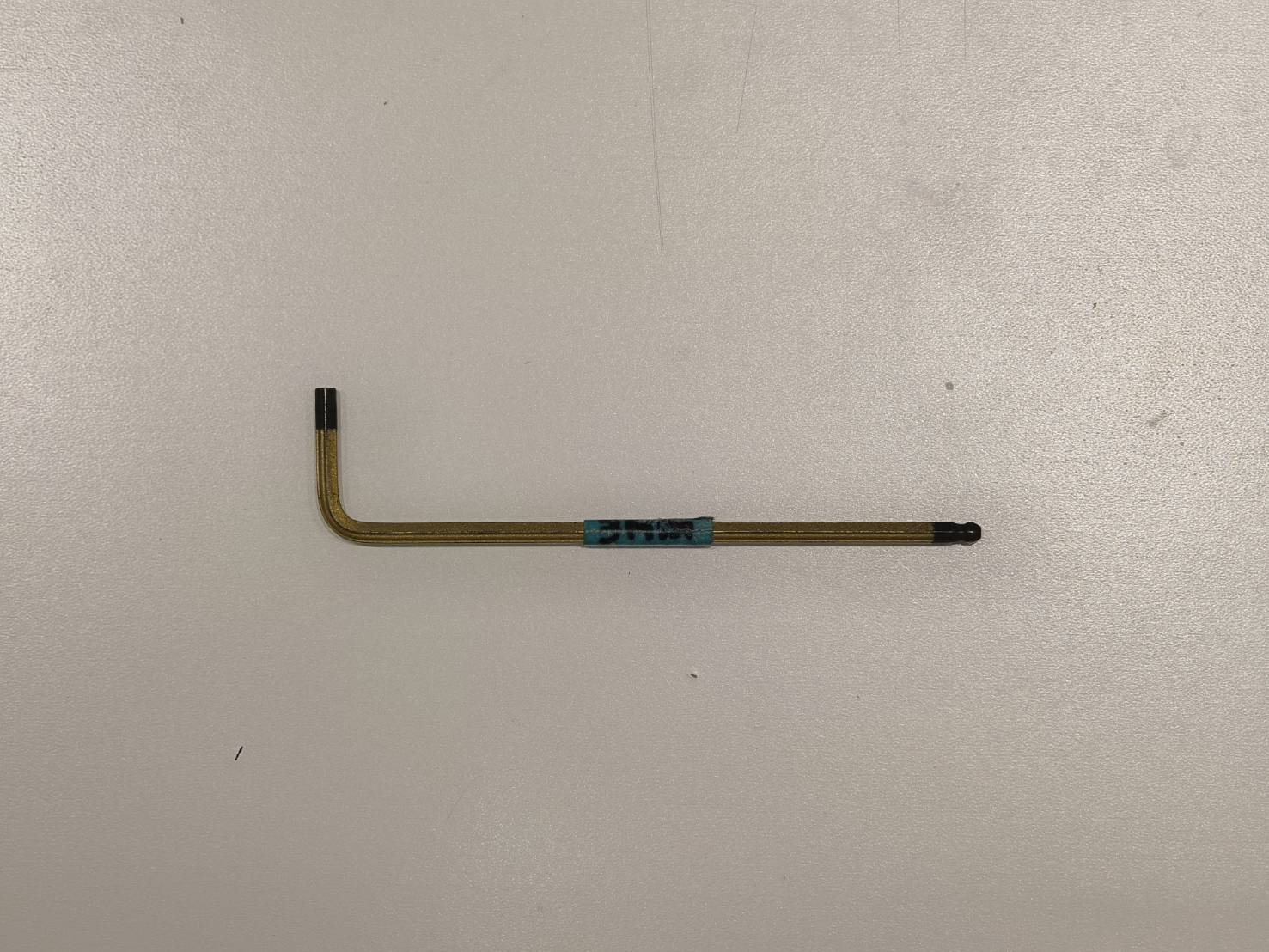

Gereedschap

Stap 1

Schakel de machine uit en verwijder het netsnoer.

Stap 2

Verwijder de metalen achterplaat.

Stap 3

Stap 4

Verwijder de houders van de laserbuis.

Stap 5

Koppel de aardingskabel van de laserbuis los.

Stap 6

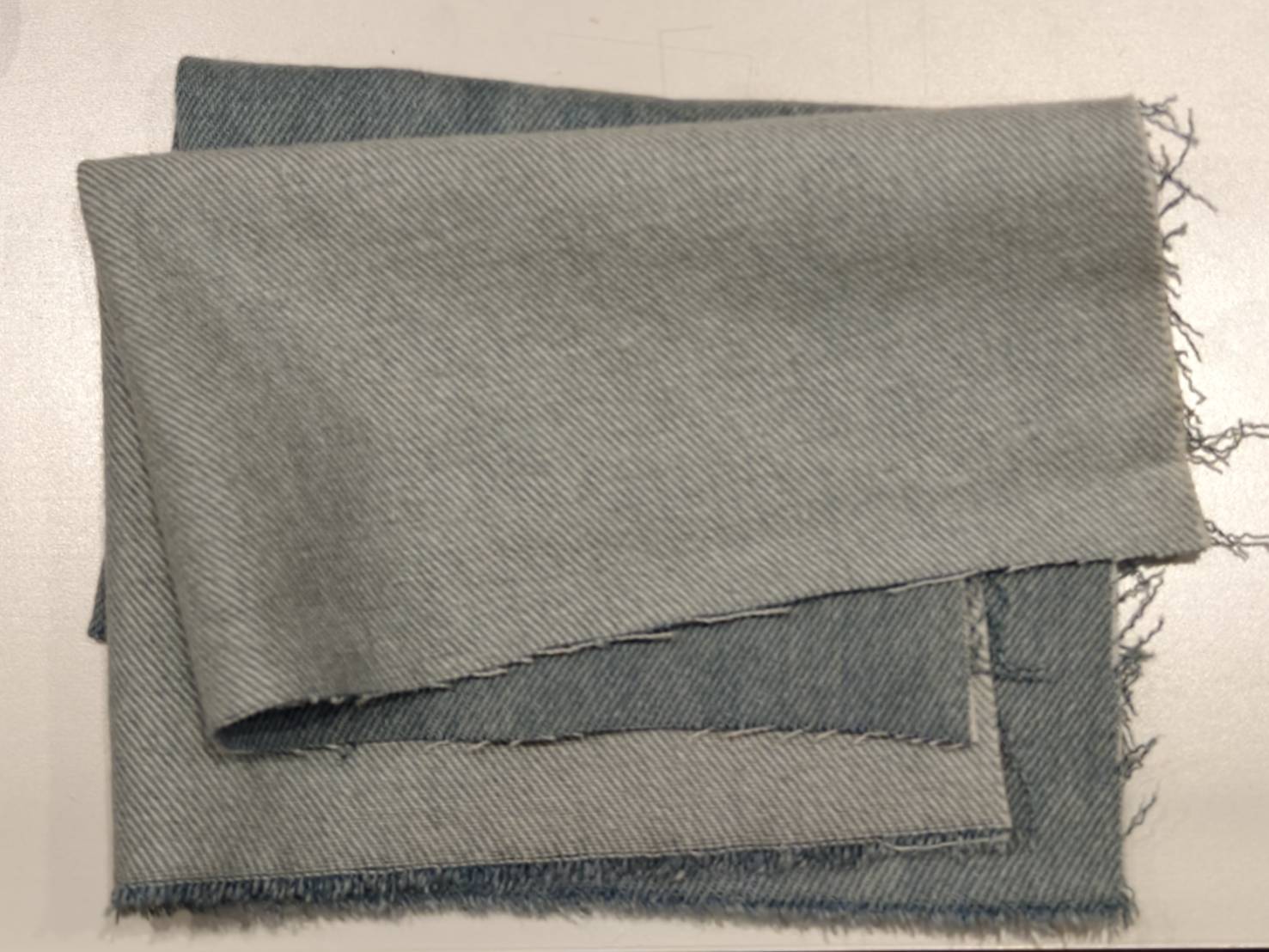

Plaats de doeken aan beide zijden onder de laserbuis.

Stap 7

Verwijder de waterslangklem aan de hogedrukzijde.

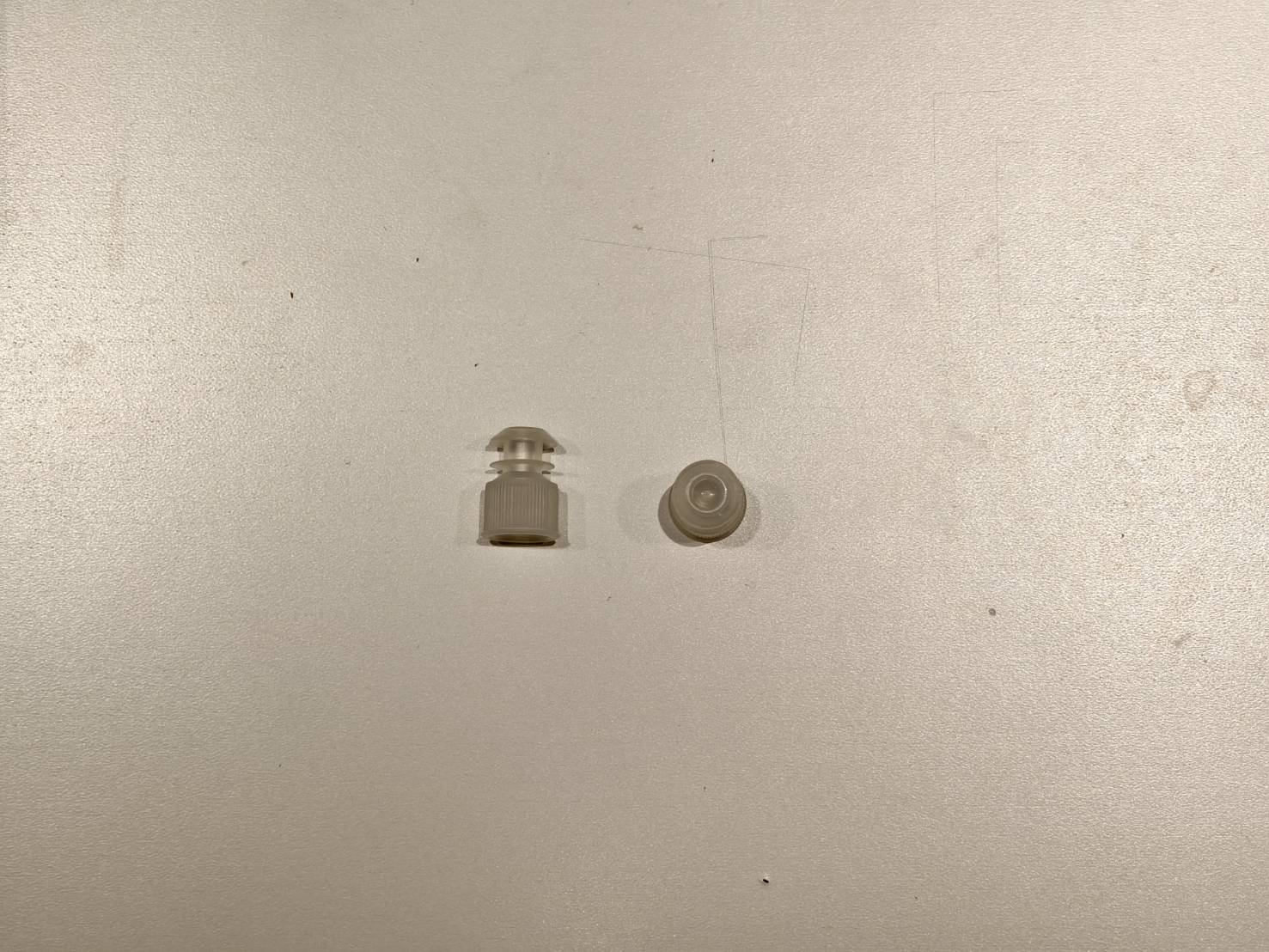

Zorg ervoor dat de waterslangplug gereed is, zodat deze direct na het loskoppelen van de slang kan worden geplaatst.

Stap 8

Verwijder de waterslangklem aan de lagedrukzijde.
Zorg ervoor dat de waterslangplug gereed is, zodat deze direct na het loskoppelen van de slang kan worden geplaatst.

Stap 9

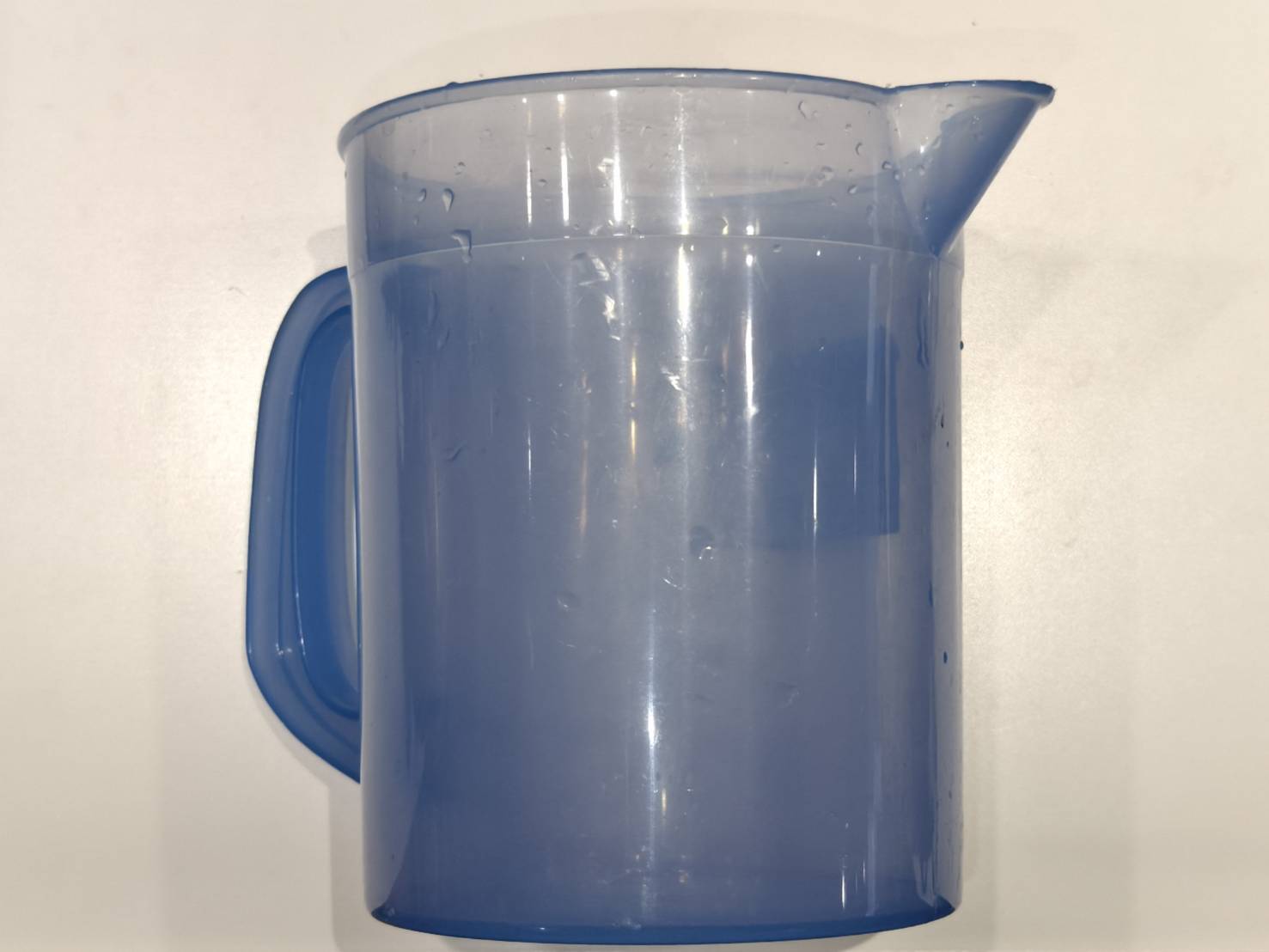

Zet vooraf een emmer klaar om het water uit de laserbuis af te voeren.
De laserbuis kan vervolgens worden verwijderd en het water wordt afgevoerd.

Stap 10

Plaats de nieuwe laserbuis op de machine en sluit de aardingskabel aan op de aansluiting.
(De aardingskabel moet aan dezelfde zijde zitten als de andere.)

Stap 11

Verwijder aan de hogedrukzijde de slangplug en sluit de waterslang aan op de laserbuis.

Stap 12

Verwijder aan de lagedrukzijde de slangplug en sluit de waterslang aan op de laserbuis.

Stap 13

Bevestig de laserbuis op zijn plaats. Let op de volgende twee punten:

1. De afstand tussen de opening van de laserbuis en de eerste spiegelhouder bedraagt ongeveer 1,5 cm (één vinger).
2. Er zijn twee korte waterslangen aan beide zijden van de laserbuis; deze moeten horizontaal liggen.

Stap 14

Plaats het schuim terug en sluit de kabels aan tussen de laserbuis en de laservoeding.

Stap 15

Voeg water toe aan het systeem.
[4-8 Koelwater bijvullen]

Stap 16

Lijn na het toevoegen van het water het optische pad uit.
[4-10 Optisch pad afstellen]
