beamo II - Vervanging van de autofocussonde

Gereedschap

Stap 1

Verwijder de honingraat. (Als u de kop niet omhoog kunt brengen, zie Stap 3 om deze handmatig omhoog te brengen.)

Stap 2

Schakel de machine uit en verwijder het netsnoer.

Stap 3

Draai aan de draadstang om de laserkop te verlagen en de vier schroeven te vinden.

Verwijder de vier schroeven.

Stap 4

Draai aan de draadstang om de laserkop te verhogen, waarna de laserkopassemblage kan worden verwijderd.
(Zorg ervoor dat de lineaire geleider niet loslaat. Indien dit gebeurt, plaats deze terug.)

Stap 5

Verwijder de drie schroeven om de Z-as-plaat los te maken, waarna de sonde zichtbaar wordt.

Stap 6

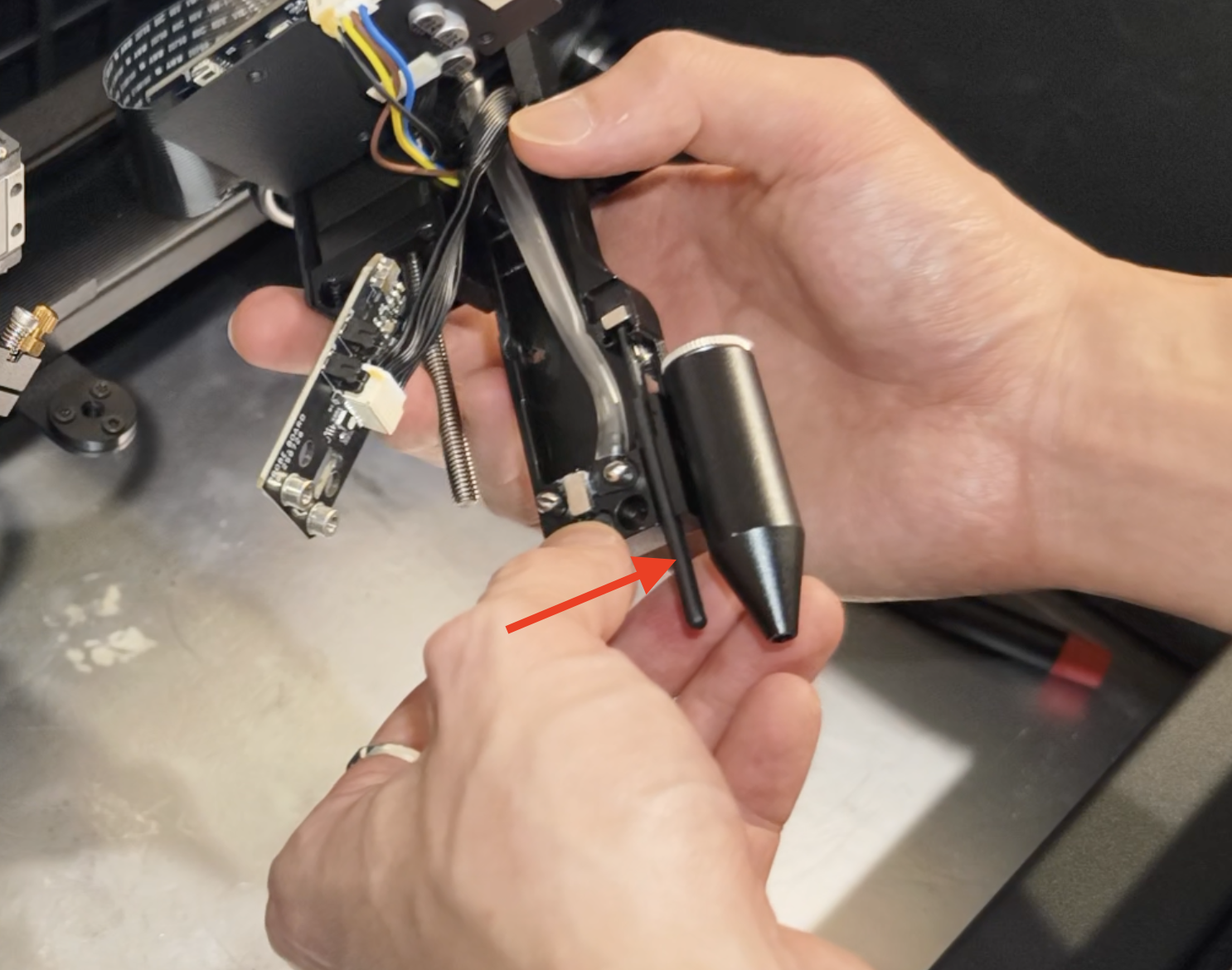

Verwijder de oude sonde. Installeer de nieuwe sonde.
Zorg ervoor dat de focussonde en de magneet in de juiste positie zijn geplaatst.
De focussonde en de magneet moeten elkaar aantrekken, dit is de juiste positie.

Stap 7

Bevestig de Z-asplaat aan de laserkopsamenstel.

Stap 8

Installeer de laserkopsamenstel met behulp van de draadstang en bevestig de laserkopsamenstel aan de lineaire geleider met de vier schroeven.
