beamo II - Vervanging van de X-as printplaat

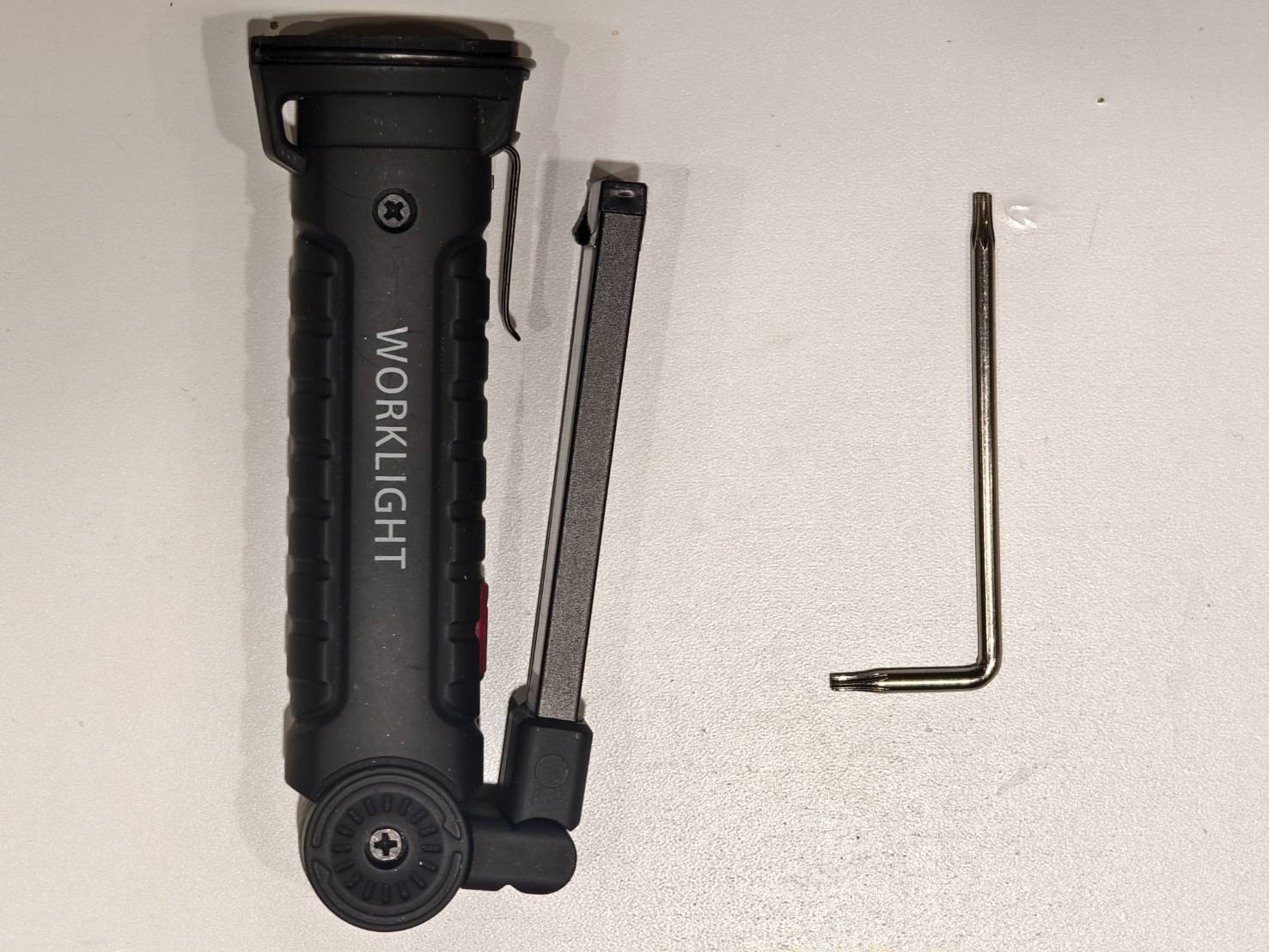

Gereedschap

Stap 1

Schakel de machine uit en verwijder het netsnoer.

Stap 2

Verwijder de schroeven van de X-as printplaat. (T8 torx schroef * 3 stuks)

Stap 3

Koppel de 28-pins kabel en de camerakabel los.
(Let op: er zijn twee kabels die losgekoppeld moeten worden. Ze kunnen tegelijkertijd loskomen als u te veel kracht uitoefent, maar dit is acceptabel.)

Stap 4

Koppel de FPC-kabel los van de X-as printplaat. De X-as printplaat kan nu volledig worden verwijderd.

Stap 5

Sluit de FPC-kabel aan op de nieuwe X-as printplaat.

Stap 6

Sluit de 28-pins kabel en de camerakabel aan op de X-as printplaat.
(Zorg ervoor dat de 28-pins kabel stevig is aangesloten op de X-as printplaat.)

Stap 7

Draai de drie T8-schroeven vast om de X-as printplaat te bevestigen.
