beamo II - Vervanging van de Z-as printplaat

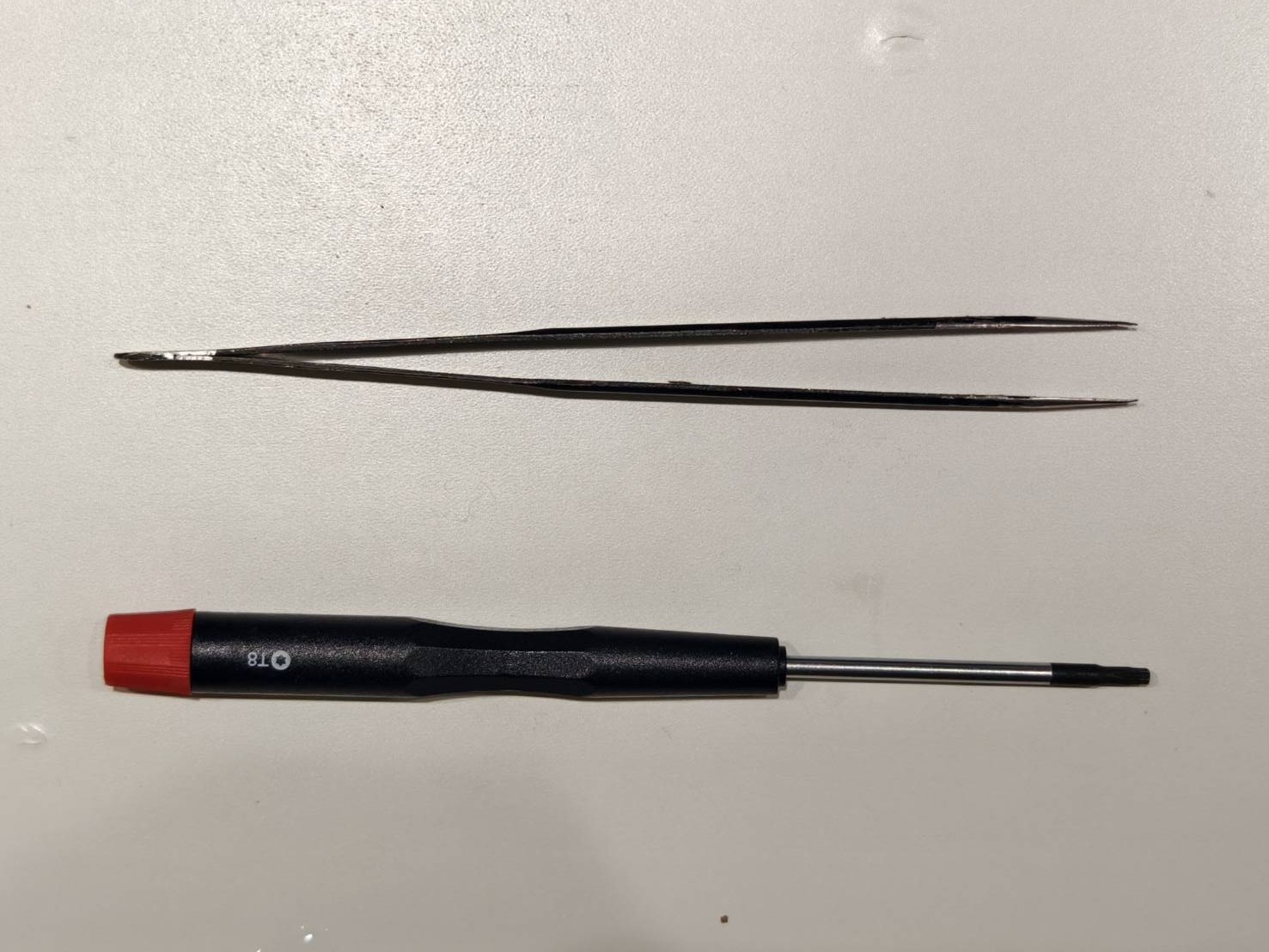

Gereedschap

Stap 1

Schakel de machine uit en verwijder het netsnoer.

Stap 2

Koppel de luchtslang los van de bovenkant van de laserkop.

Stap 3

Verwijder deze vier schroeven.

Stap 4

Koppel de Z-as motorkabel (4-pins) los.

Stap 5

Koppel de camerakabel (kleine gouden platte kabel) los. Let op: de vergrendeling van de kabelaansluiting moet worden geopend.

Stap 6

Koppel de X-as 34-pins platte kabel los. Let op: de vergrendeling van de kabelaansluiting moet worden geopend.

Stap 7

Schik de luchtslang indien deze de printplaat blokkeert of als de printplaat eraan vastzit.
Koppel de 20-pins kabel los, waarna de printplaat volledig uit het systeem kan worden verwijderd.

Stap 8

Sluit de 20-pins kabel aan op de nieuwe printplaat.

Stap 9

Plaats de 34-pins lintkabel van de X-as. Zorg ervoor dat de vergrendeling van de kabelaansluiting goed is vergrendeld.

Stap 10

Plaats de camerakabel (kleine gouden lintkabel). Zorg ervoor dat de vergrendeling van de kabelaansluiting goed is vergrendeld.

Stap 11

Sluit de Z-as motorkabel (4-pins) aan op de printplaat.

Stap 12

Bevestig de printplaat met de vier T8 torx-schroeven.

Stap 13

Sluit de luchtslang opnieuw aan op de laserkop.
