Tijdelijke OPA Tool Handleiding

Beschrijving

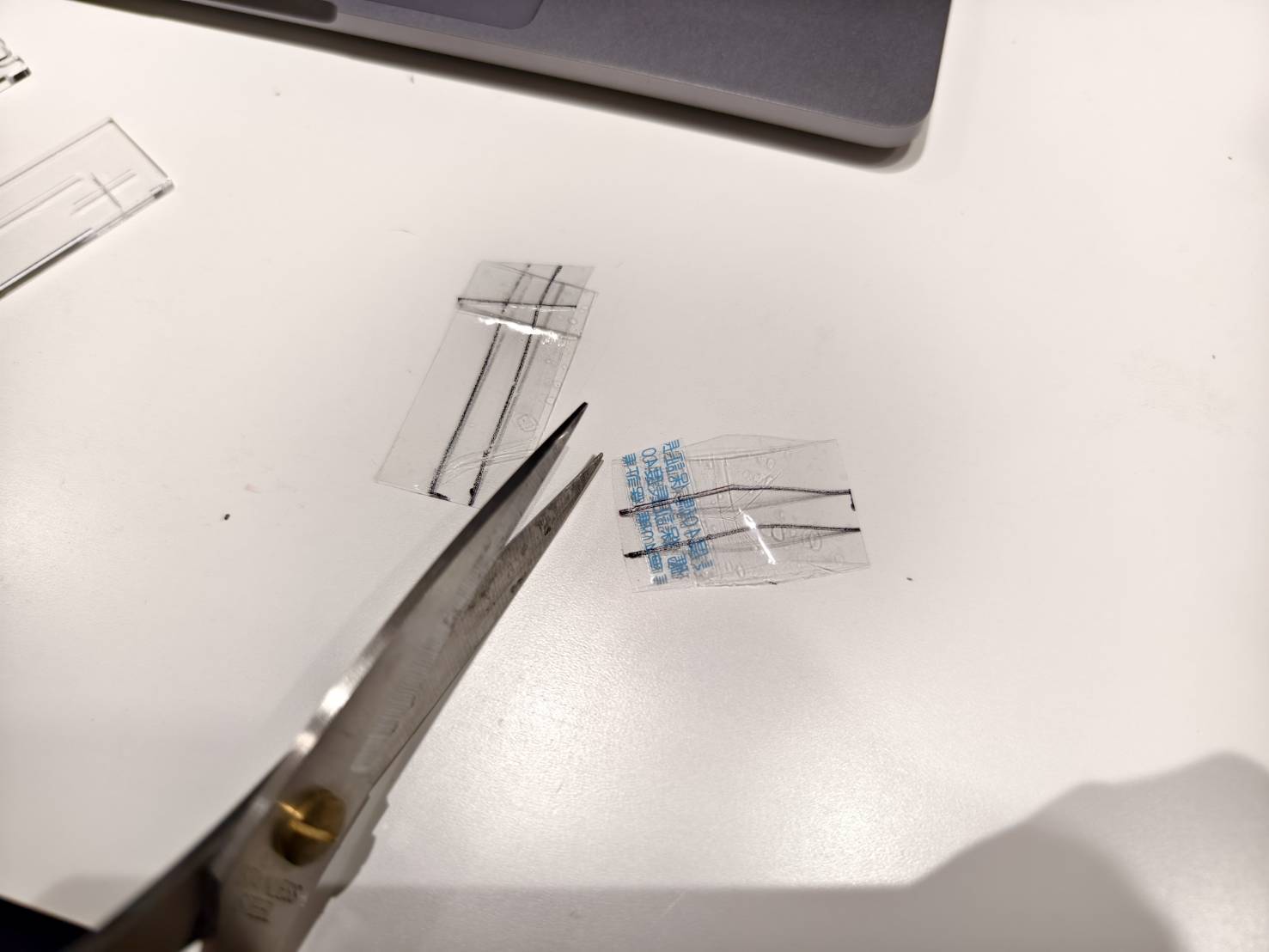

Dit artikel begeleidt u bij het maken van een OPA-tool.
Zorg ervoor dat de afmetingen zo nauwkeurig mogelijk worden getekend of bijgesneden.

Overzicht

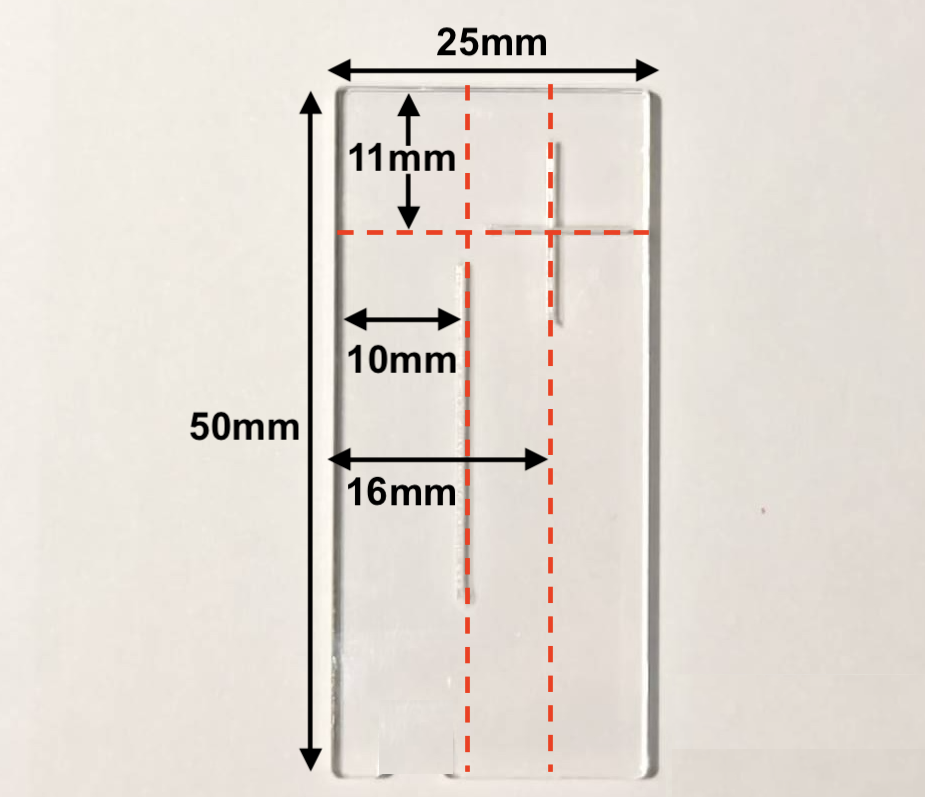

U heeft alleen een transparant stuk van 50mm x 25mm nodig (dat op maat kan worden bijgesneden) en tekent drie lijnen volgens de afmetingen die worden weergegeven door de rode lijnen in de onderstaande foto.
(U kunt uw eigen methode gebruiken, zolang de afmetingen van de lijnen correct zijn.)

Stap 1

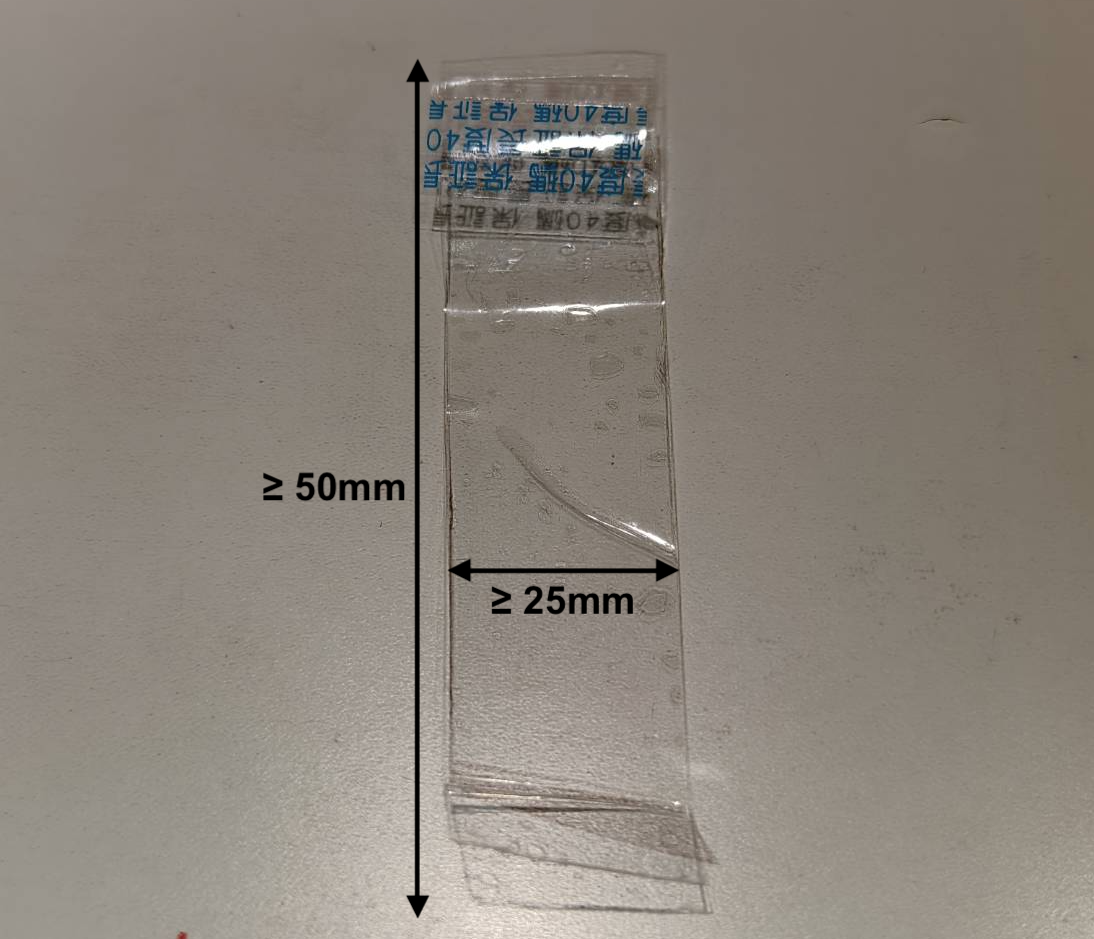

• Zoek een stuk transparante tape of een ander transparant materiaal waarop kan worden getekend en dat kan worden gesneden.
• Als u tape gebruikt, vouw de tape dubbel om het plakgedeelte af te sluiten of combineer twee stukken.
• Na het afsluiten van het plakgedeelte moet de lengte van dit stuk minimaal 50mm zijn en de breedte minimaal 25mm. (Een grotere lengte is geen probleem, aangezien u het kunt bijsnijden.)

Stap 2

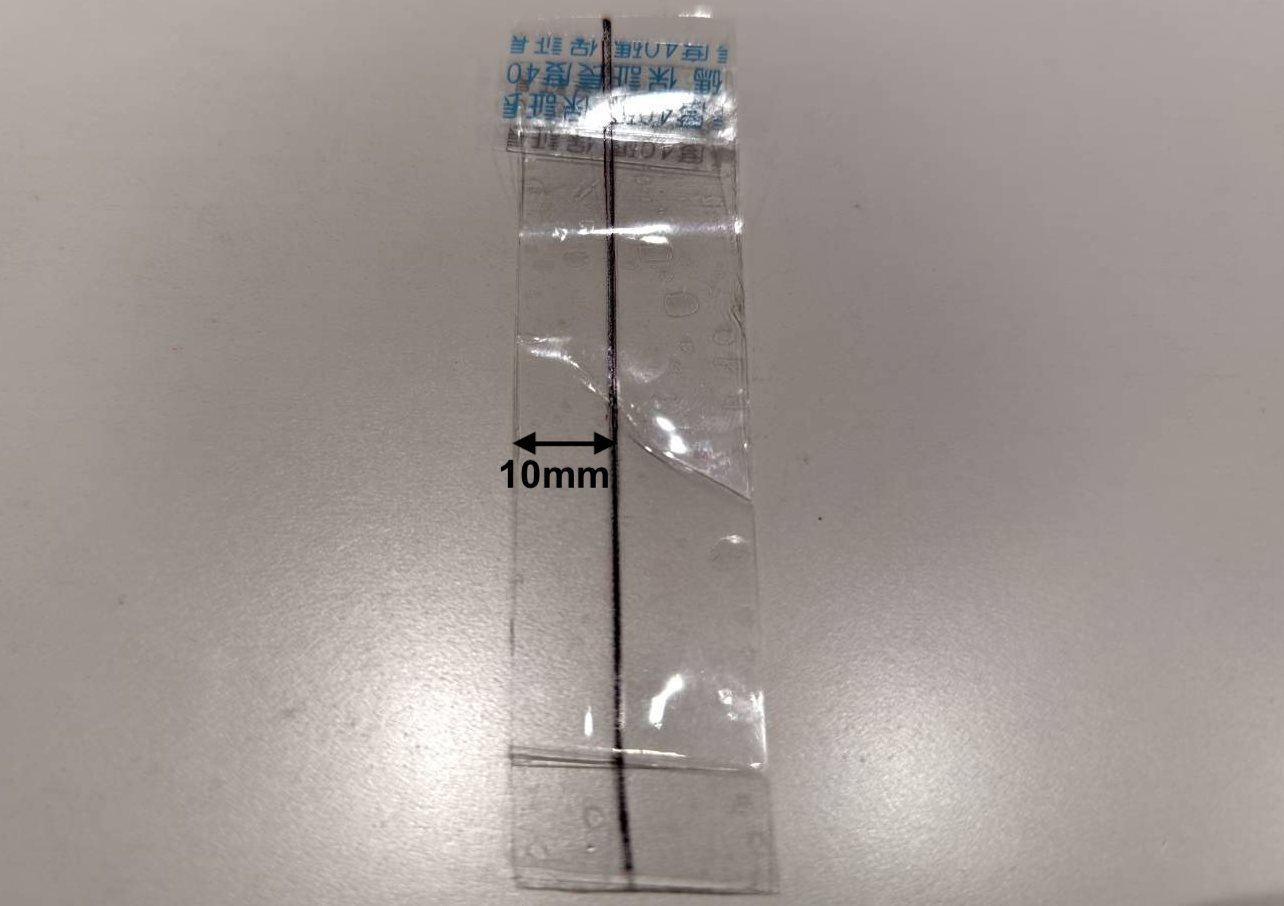

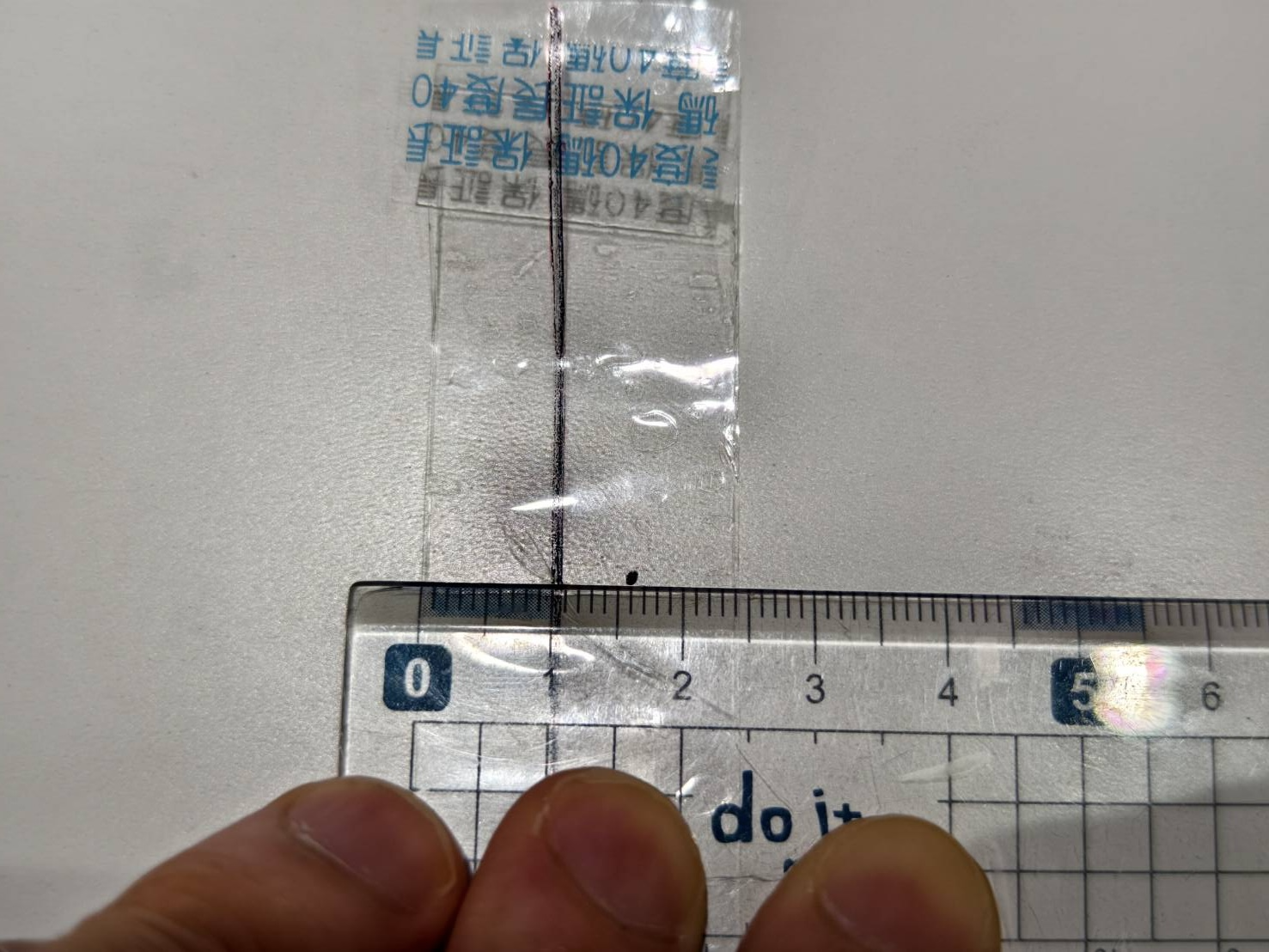

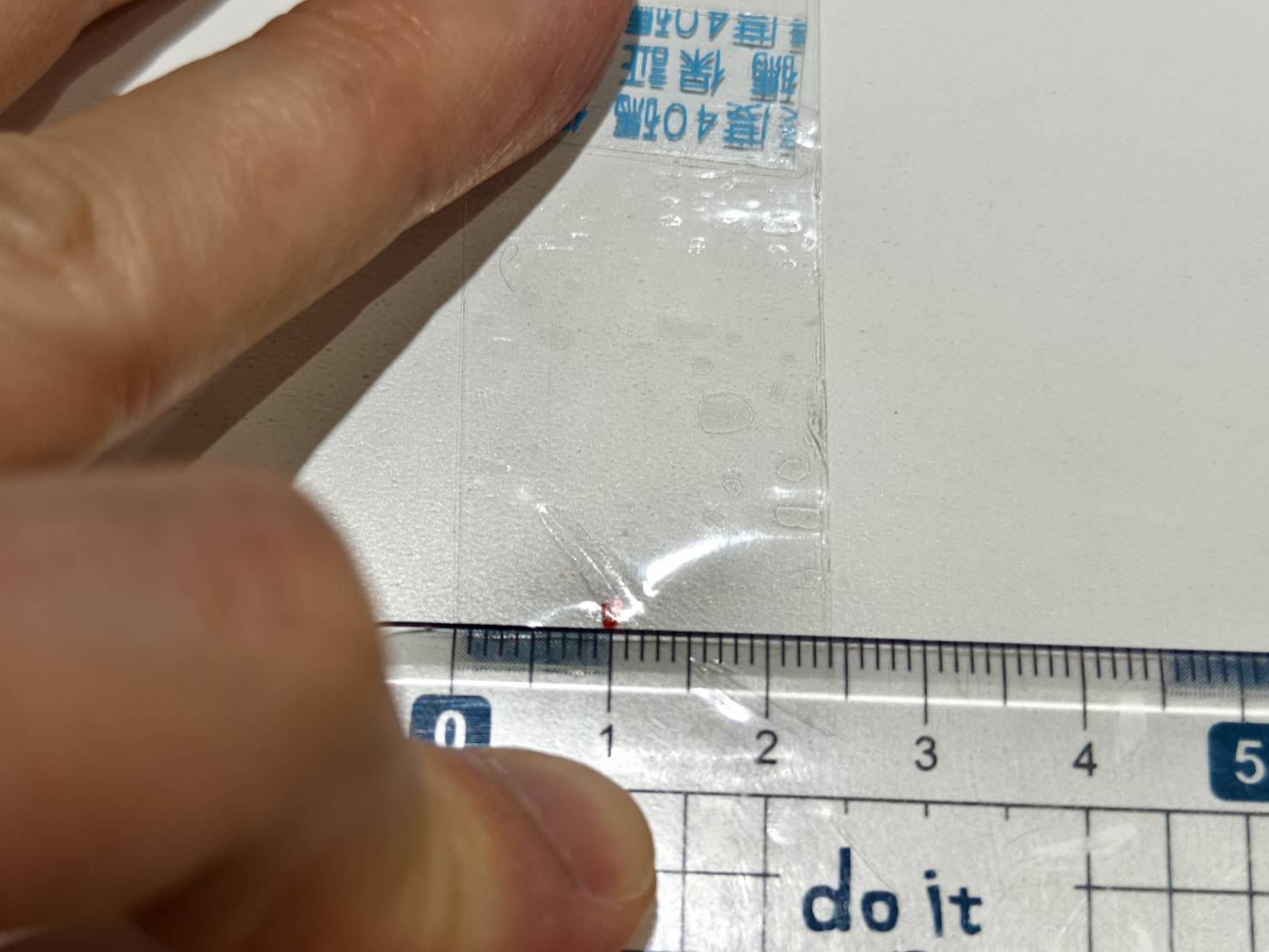

• Zoek het verticale punt op 10mm en markeer dit.


• Teken een verticale lijn op basis van de markering over de gehele lengte van het transparante stuk.


Stap 3

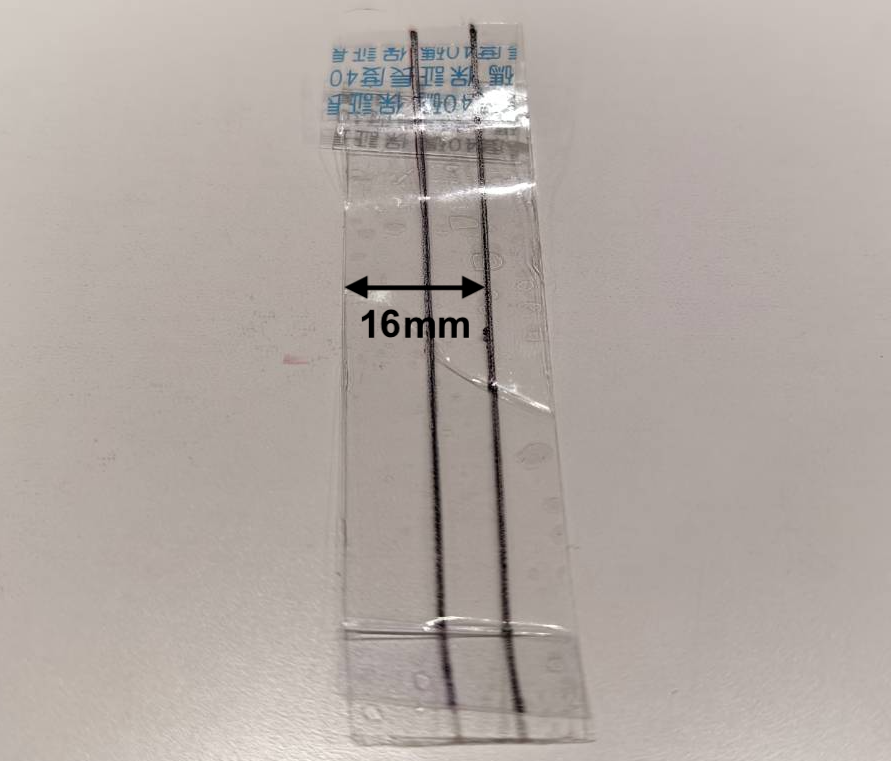

• Zoek het verticale punt op 16mm en markeer dit.


• Teken een verticale lijn op basis van de markering over de gehele lengte van het transparante stuk.


Stap 4

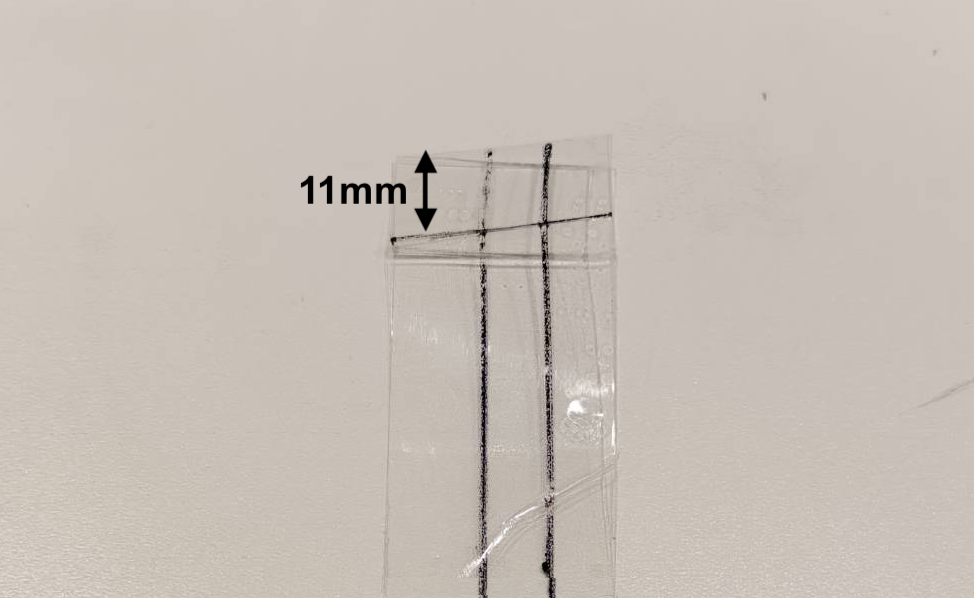

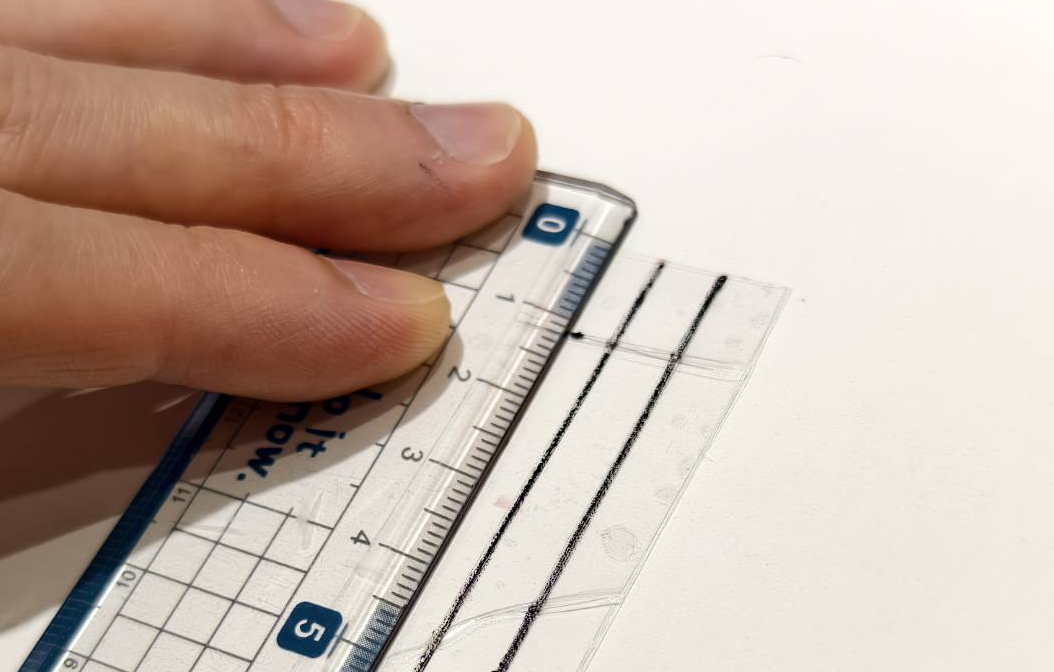

• Zoek het horizontale punt op 11mm en markeer dit.


• Teken een verticale lijn op basis van de markering over de gehele lengte van het transparante stuk.


Stap 5

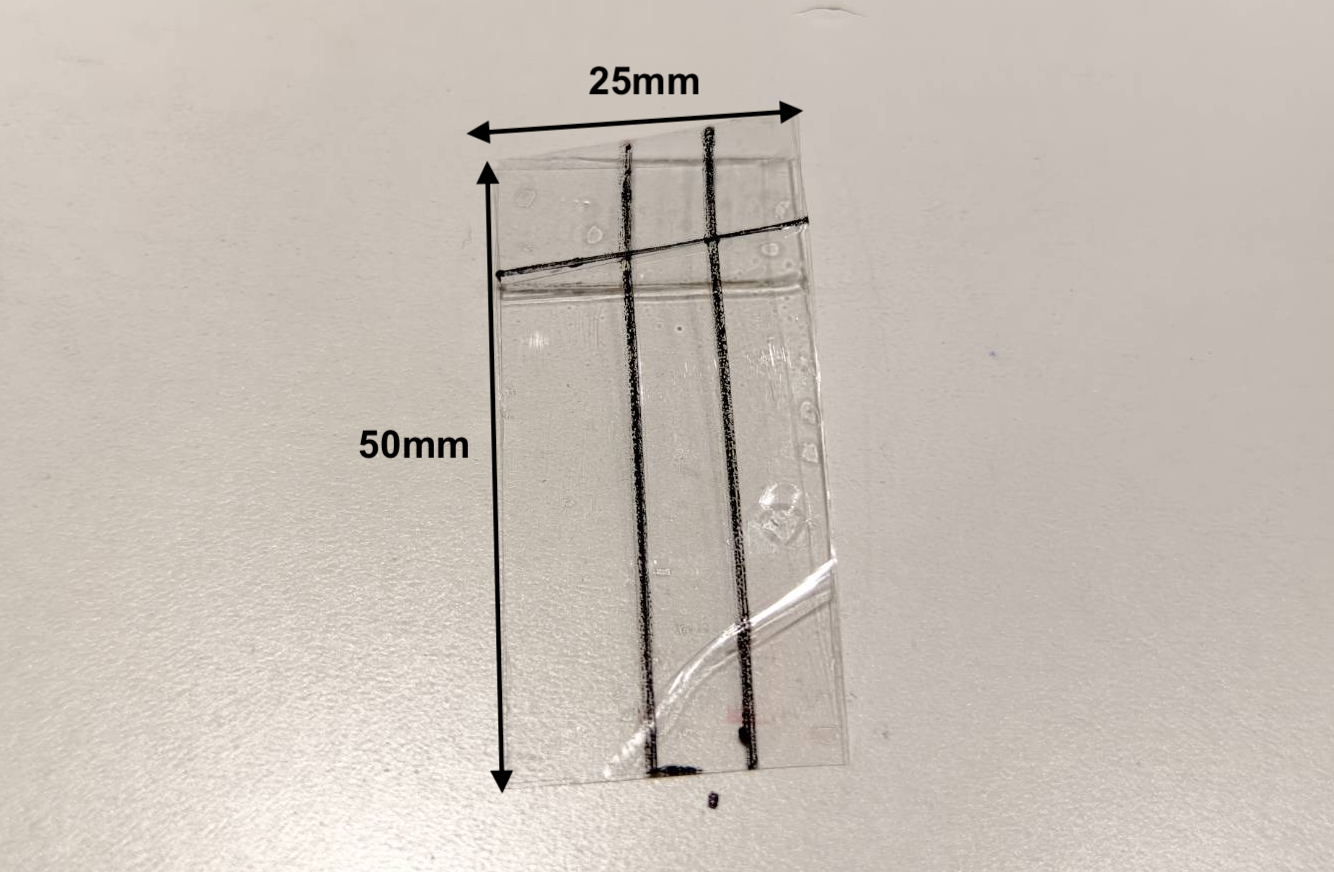

Snijd het stuk bij tot 50mm x 25mm.

Stap 6

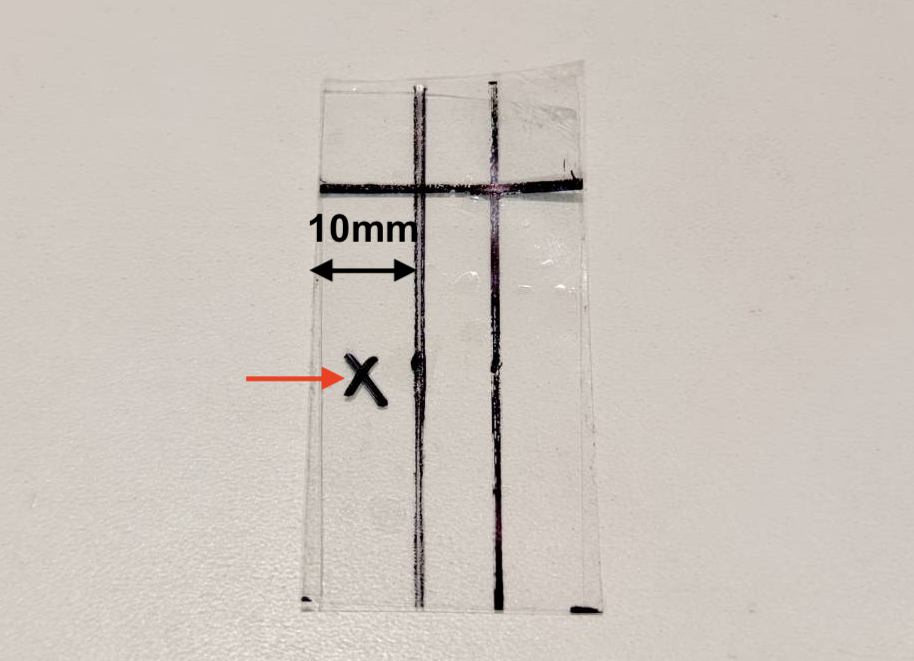

Maak een markering op de 10mm-zijde.

Stap 7

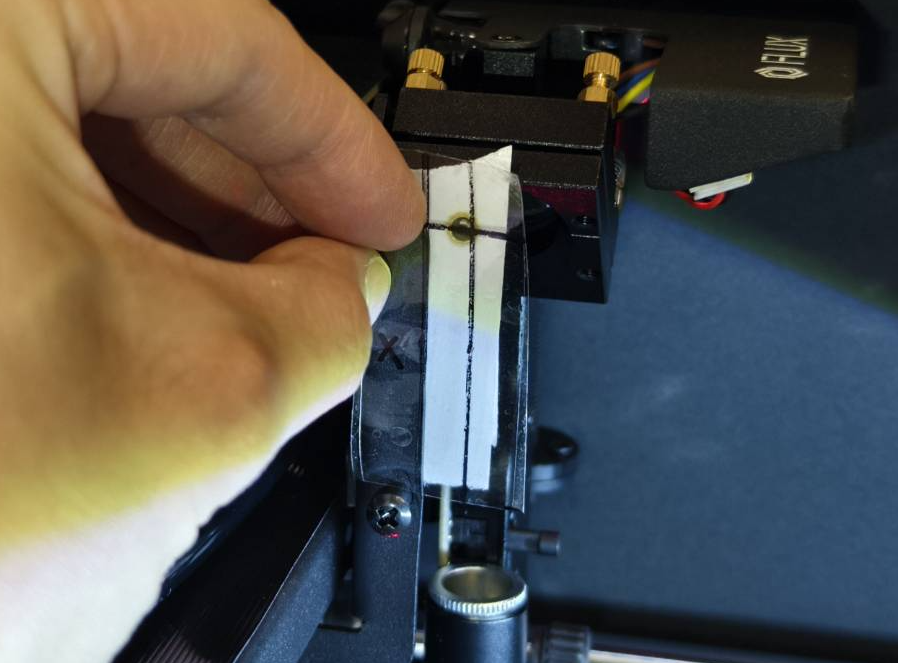

Raadpleeg de Handleiding voor Optische Paduitlijning voor instructies over het gebruik van de tool.
4-11 Geavanceerde Optische Padafstelling
