beamo II - Laservoeding (Laser PSU) vervangen

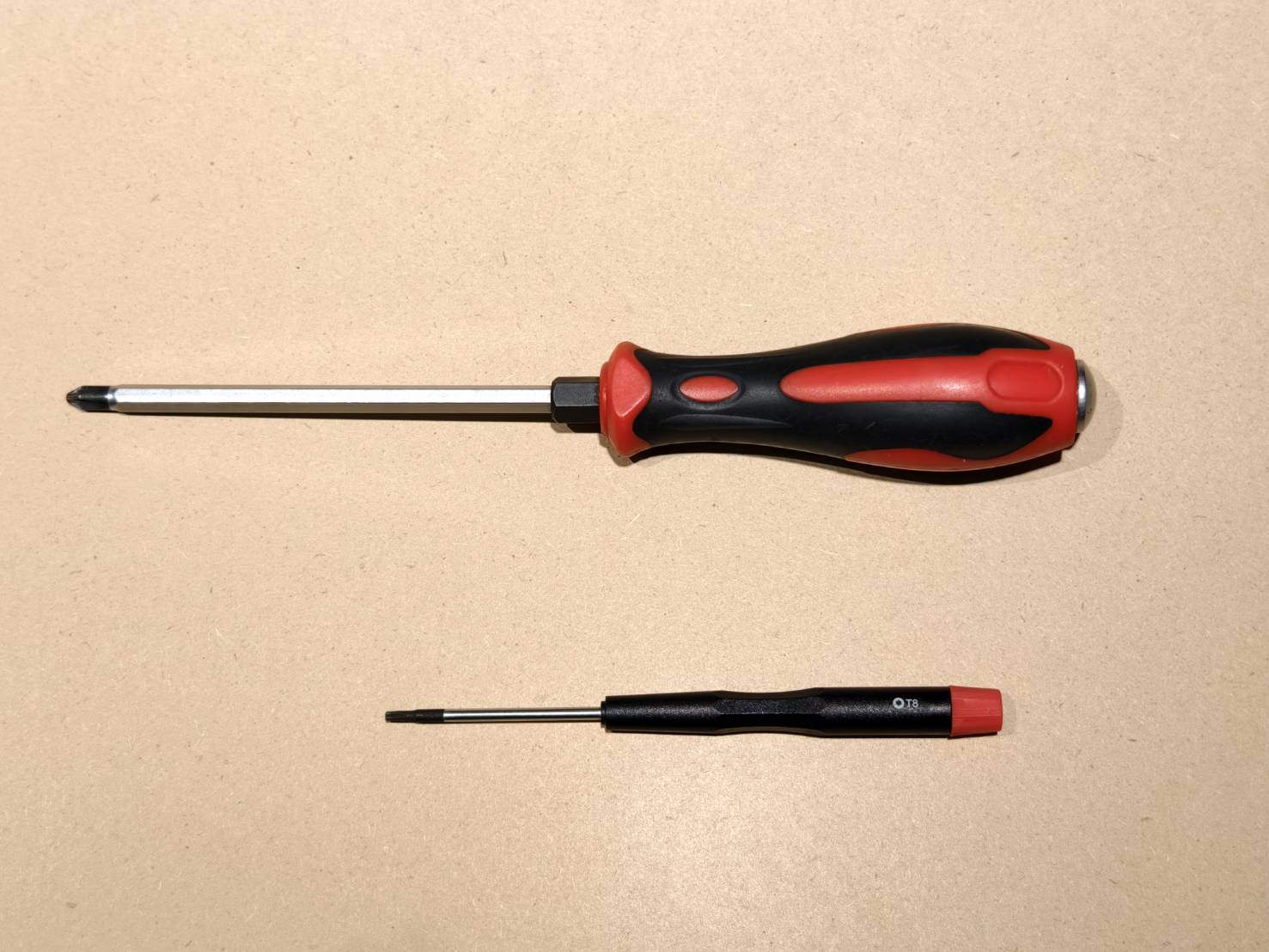

Gereedschap

Stap 1

Schakel de machine uit en verwijder het netsnoer.

Stap 2

Verwijder de voorste metalen afdekplaat. (T8 Torx-schroef * 10 stuks)

Stap 3

Verwijder de achterste metalen afdekplaat.

Stap 4

Koppel de kabels van de laservoeding los.

Stap 5

• Verwijder de vier schroeven van de laservoeding.



Stap 6

Verwijder de laservoeding en leg deze tijdelijk opzij.
(De kabel van de voeding is op dit moment nog verbonden met de laserbuis.)

Stap 7

Demonteer de waterpomp om de kabel van de voeding los te koppelen van de laserbuis, waarna de laservoeding uit het systeem kan worden verwijderd.

Stap 8

Sluit de kabel van de nieuwe voeding aan op de laserbuis en monteer de waterpomp terug op zijn plaats.

Stap 9

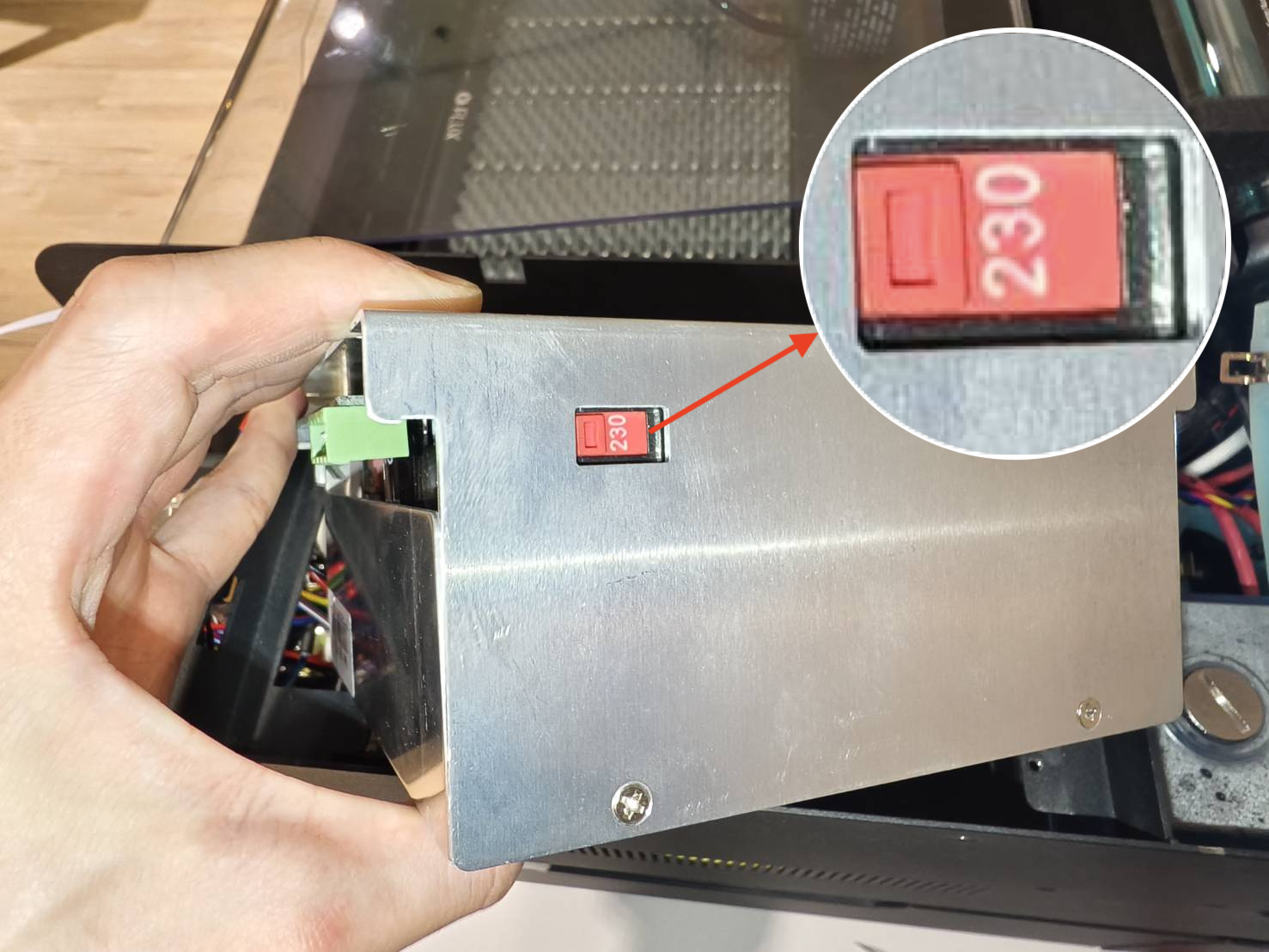

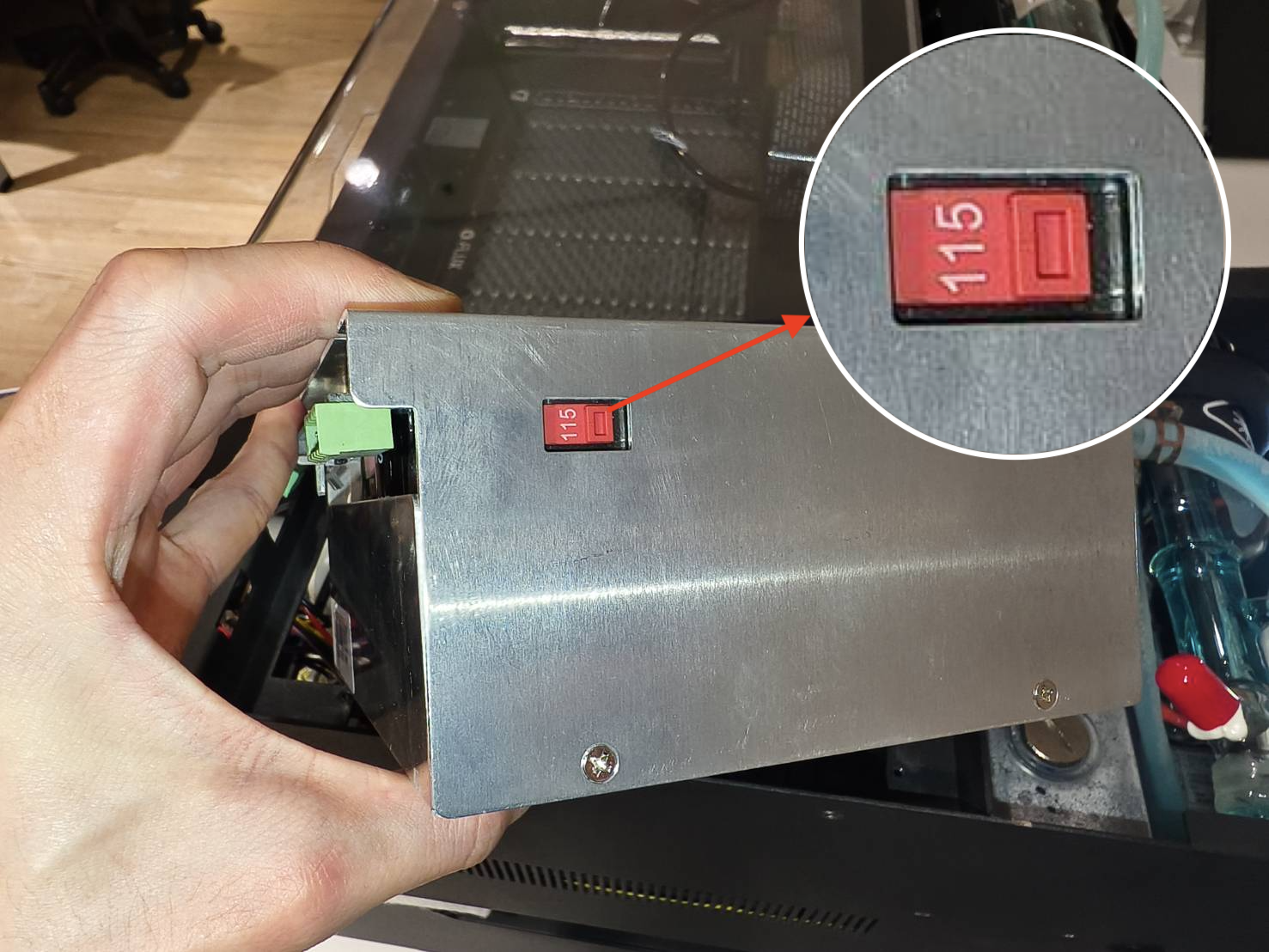

• Er is een spanningsschakelaar voor 115V of 230V. Schakel over naar de juiste spanning die geschikt is voor uw omgeving. (Bijvoorbeeld: in de VS wordt 110V gebruikt, dus wordt overgeschakeld naar 115V. In het VK wordt 230V gebruikt, dus wordt overgeschakeld naar 230V.)

• Plaats de laservoeding op zijn positie.

Stap 10

Bevestig de voeding met de vier schroeven.

Stap 11

Sluit de kabels aan op de laservoeding.

Stap 12

Sluit de Type-C-kabel aan op het moederbord. Zorg ervoor dat de witte stip op de kabel naar beneden wijst.

Stap 13

Plaats de achterste metalen afdekplaat terug.

Stap 14

Plaats de voorste metalen afdekplaat terug. Zorg ervoor dat de witte stip van de Type-C-kabel naar boven wijst, zoals in de video.
