beamo II - Waterpomp vervangen

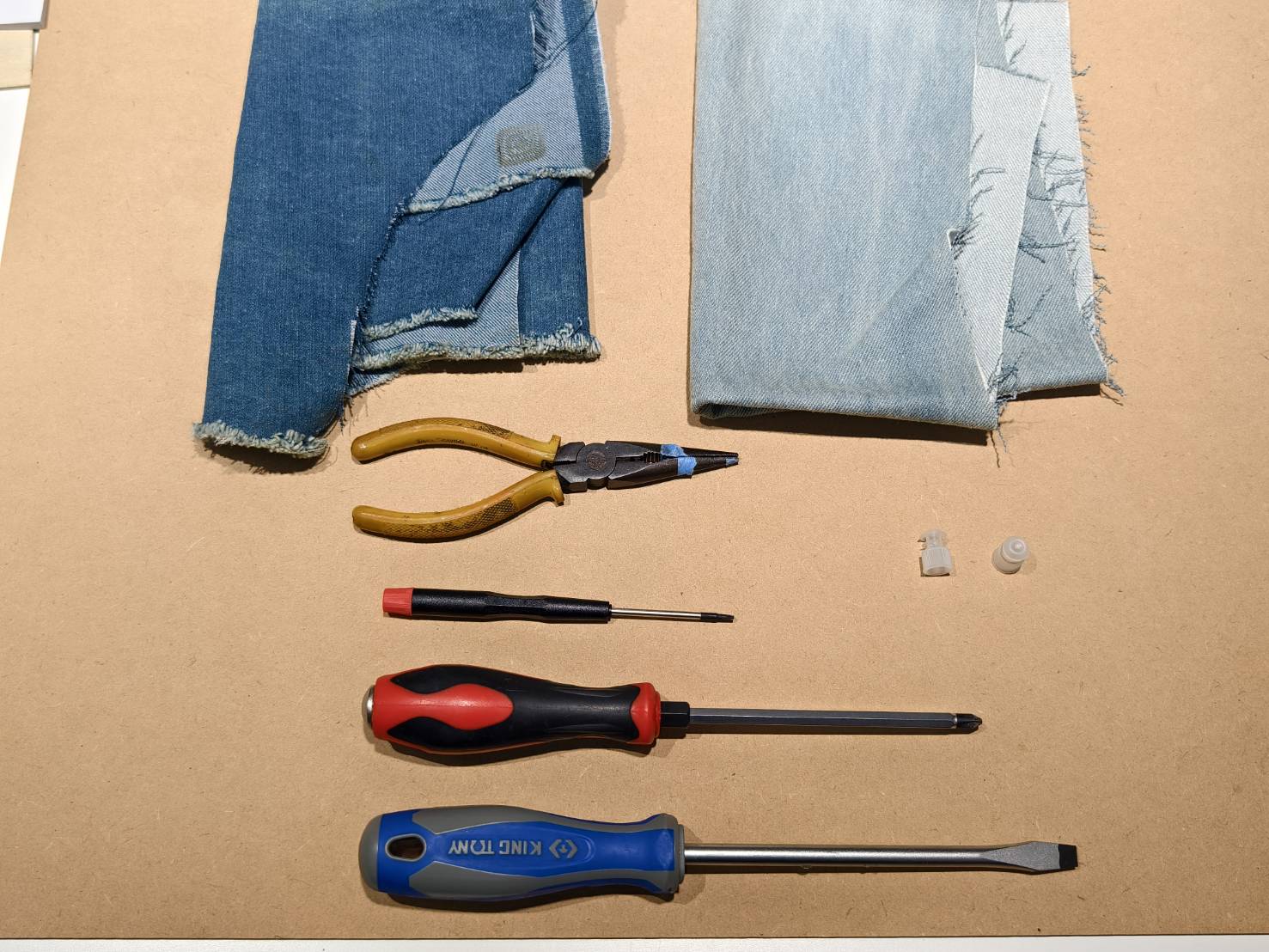

Gereedschap

Stap 1

Schakel de machine uit en verwijder het netsnoer.

Stap 2

Verwijder de voorste metalen afdekplaat. (T8 torx schroef * 10 stuks)

Stap 3

Verwijder de achterste metalen afdekplaat.

Stap 4

Koppel de kabels van de laservoeding los.

Stap 5

Verwijder de vier schroeven van de laservoeding.

Stap 6

Verwijder de laservoeding en leg deze tijdelijk opzij.
(De kabel van de voeding is op dit moment nog verbonden met de laserbuis.)

Stap 7

• Demonteer de waterpomp van het frame van de machine.

• Verwijder de kabel van de waterpomp van het moederbord.

Stap 8

Plaats de doeken rondom het moederbord en de kabels in de machine.
Raadpleeg de video.

Stap 9

Verwijder de metalen klemmen van de waterslangen.

Stap 10

Koppel de waterpomp los van de waterslangen, waarna de waterpomp uit het systeem kan worden verwijderd.
Zorg ervoor dat u de slangdoppen van tevoren gereed hebt, aangezien er water kan lekken wanneer de pomp wordt losgekoppeld. Het wordt aanbevolen de doppen direct te gebruiken.
(Het keukenpapier wordt gebruikt om te voorkomen dat de waterslang wordt beschadigd door de tang.)

Stap 11

• Laat het water uit de pomp lopen.

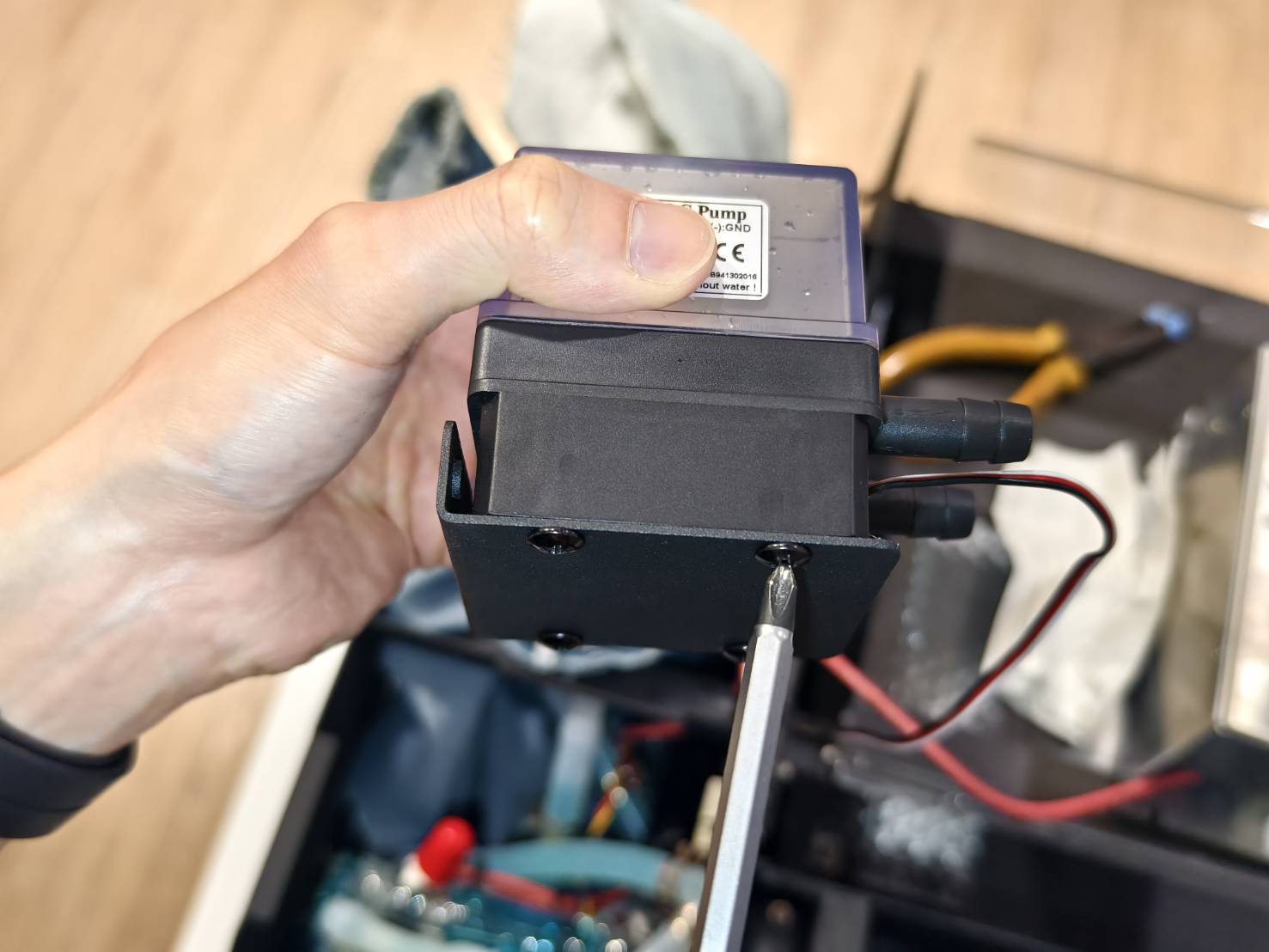

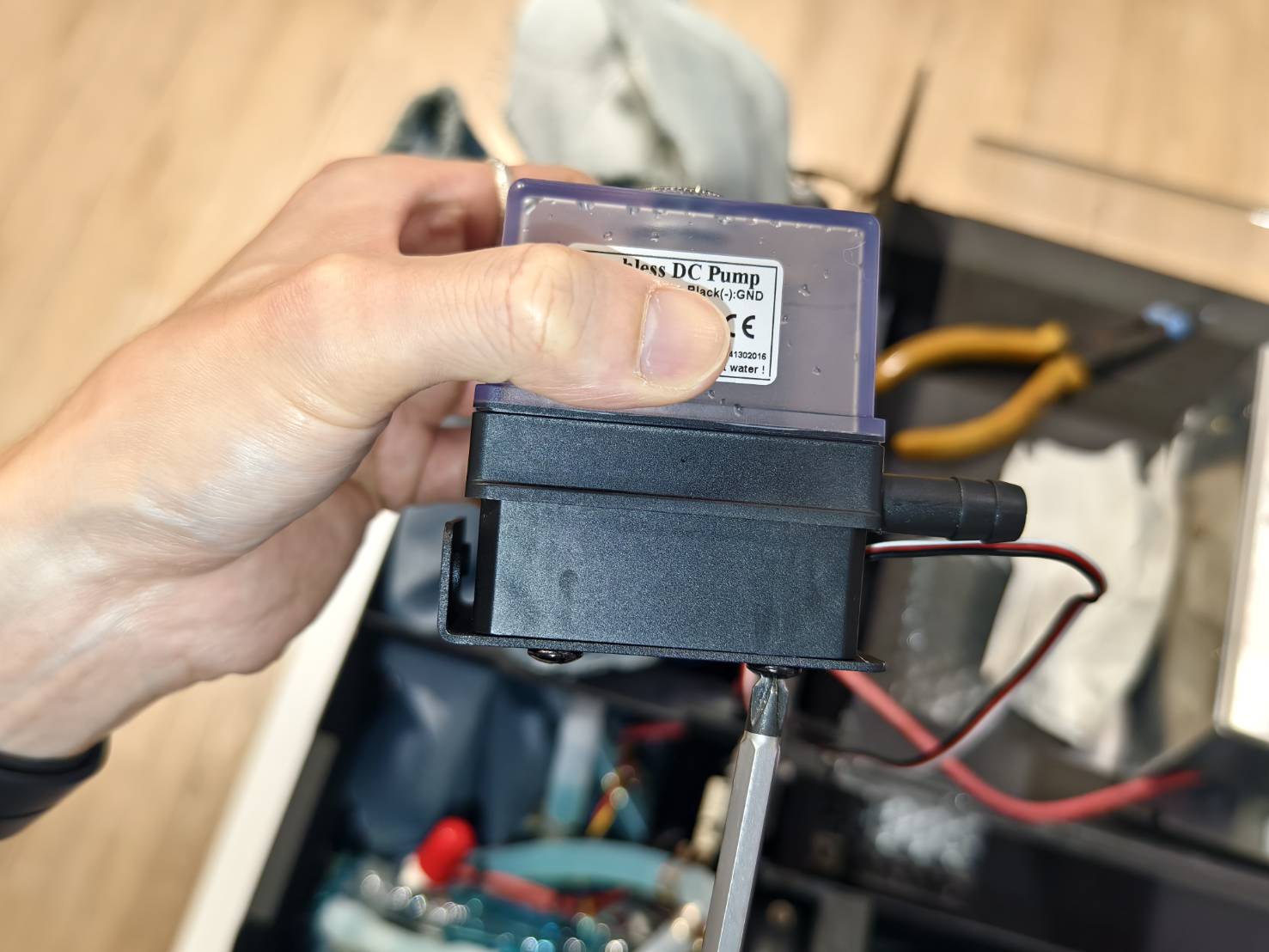

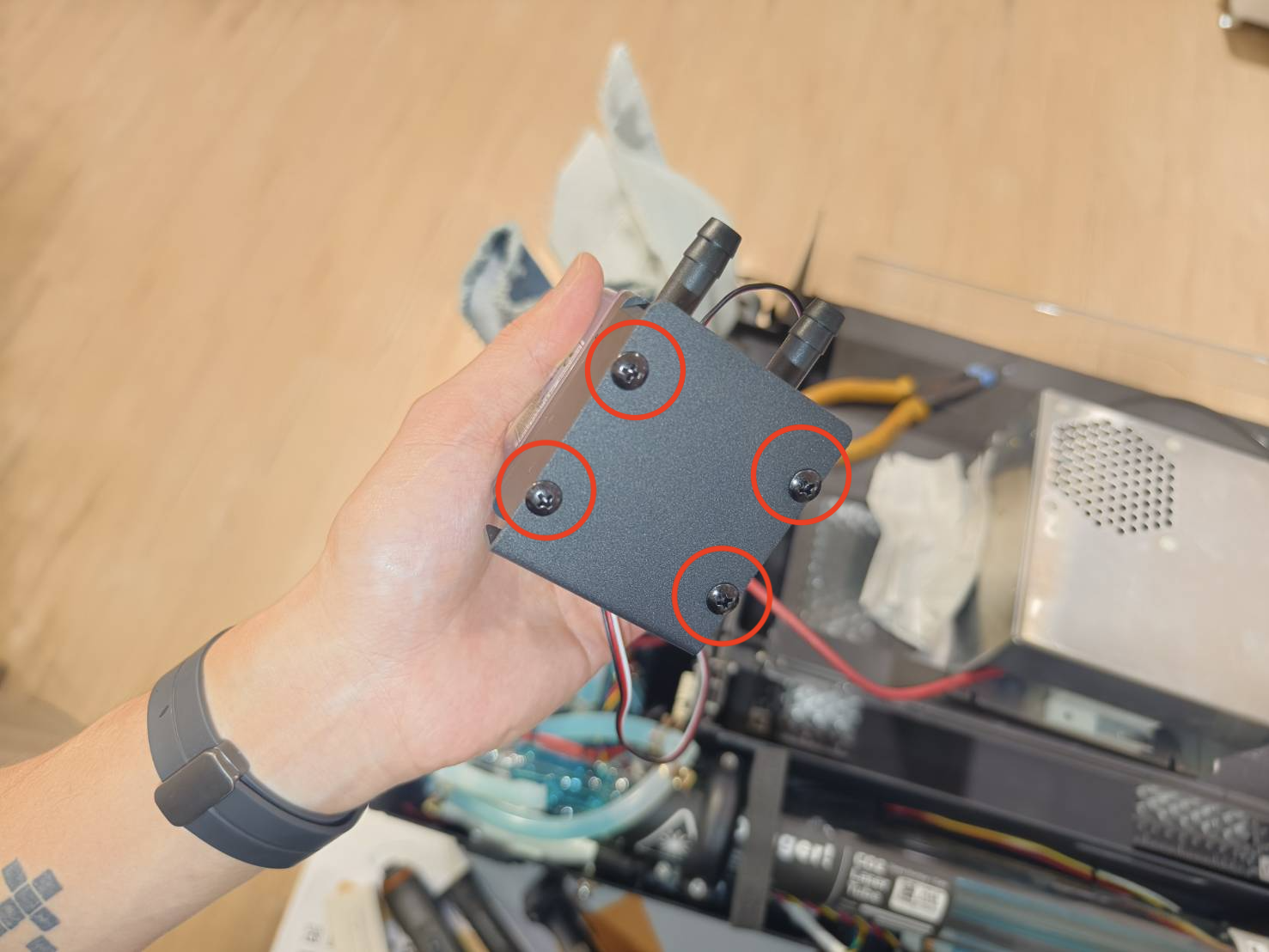

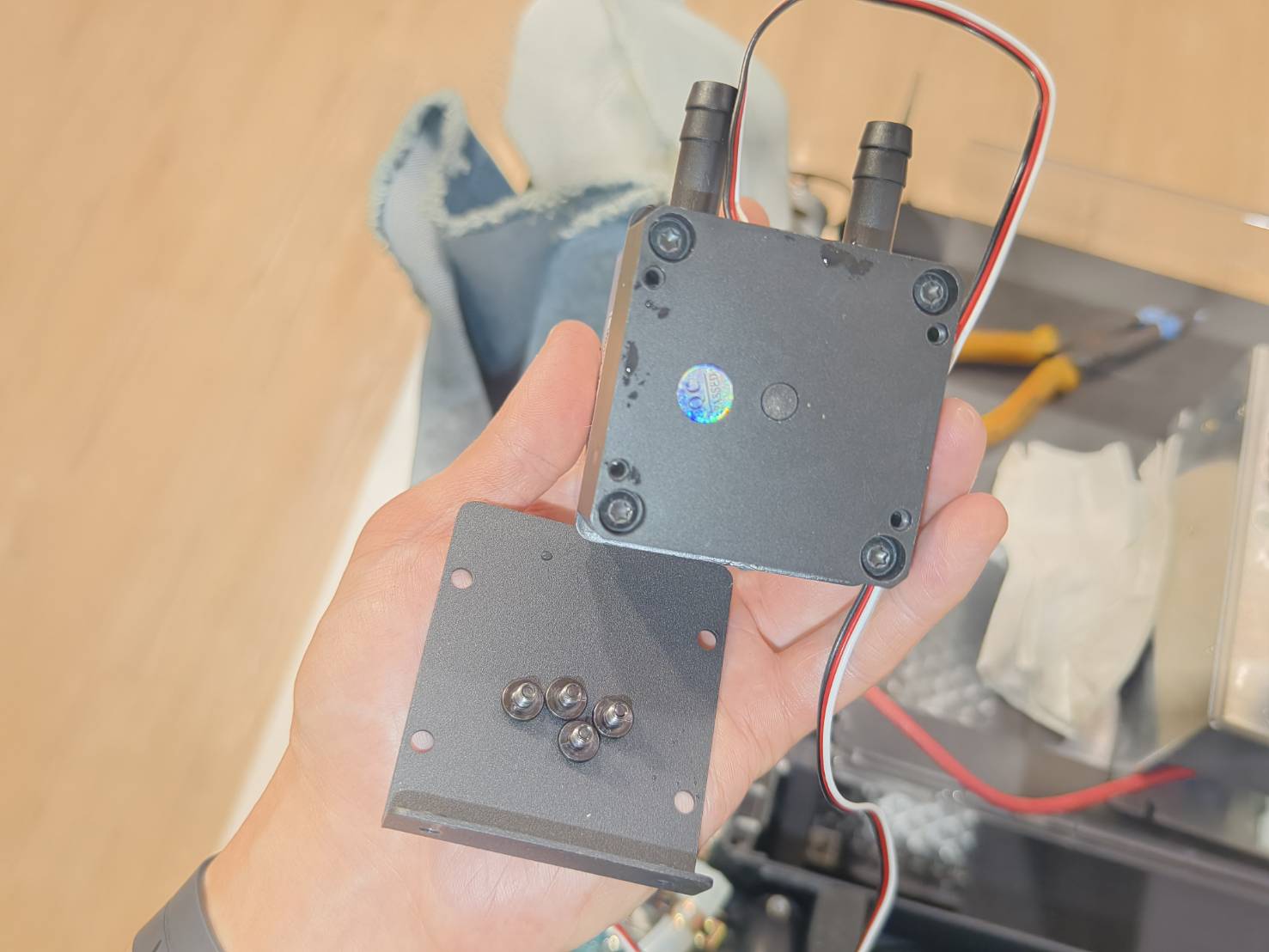

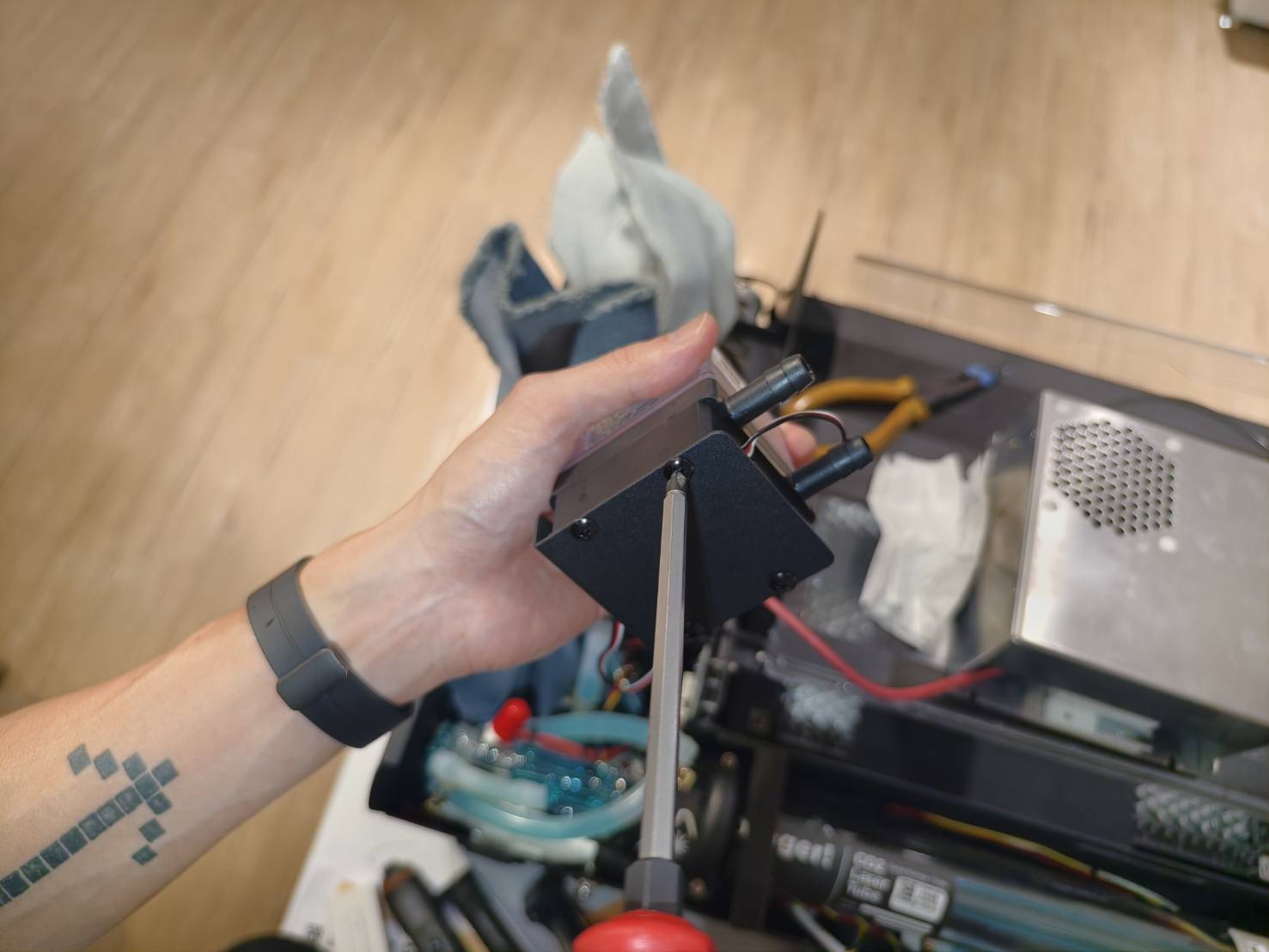

• Verwijder de houder van de pomp.



Stap 12

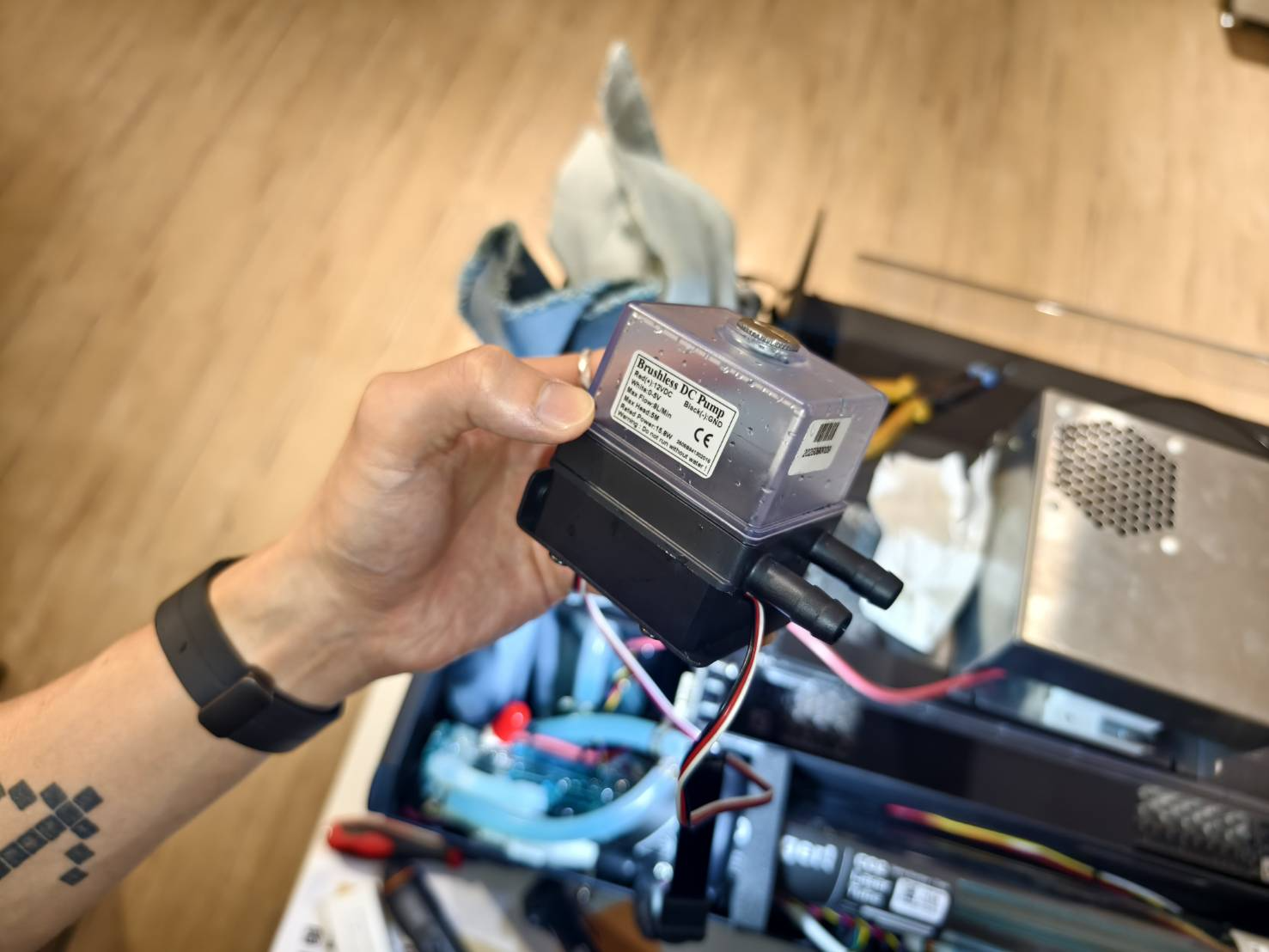

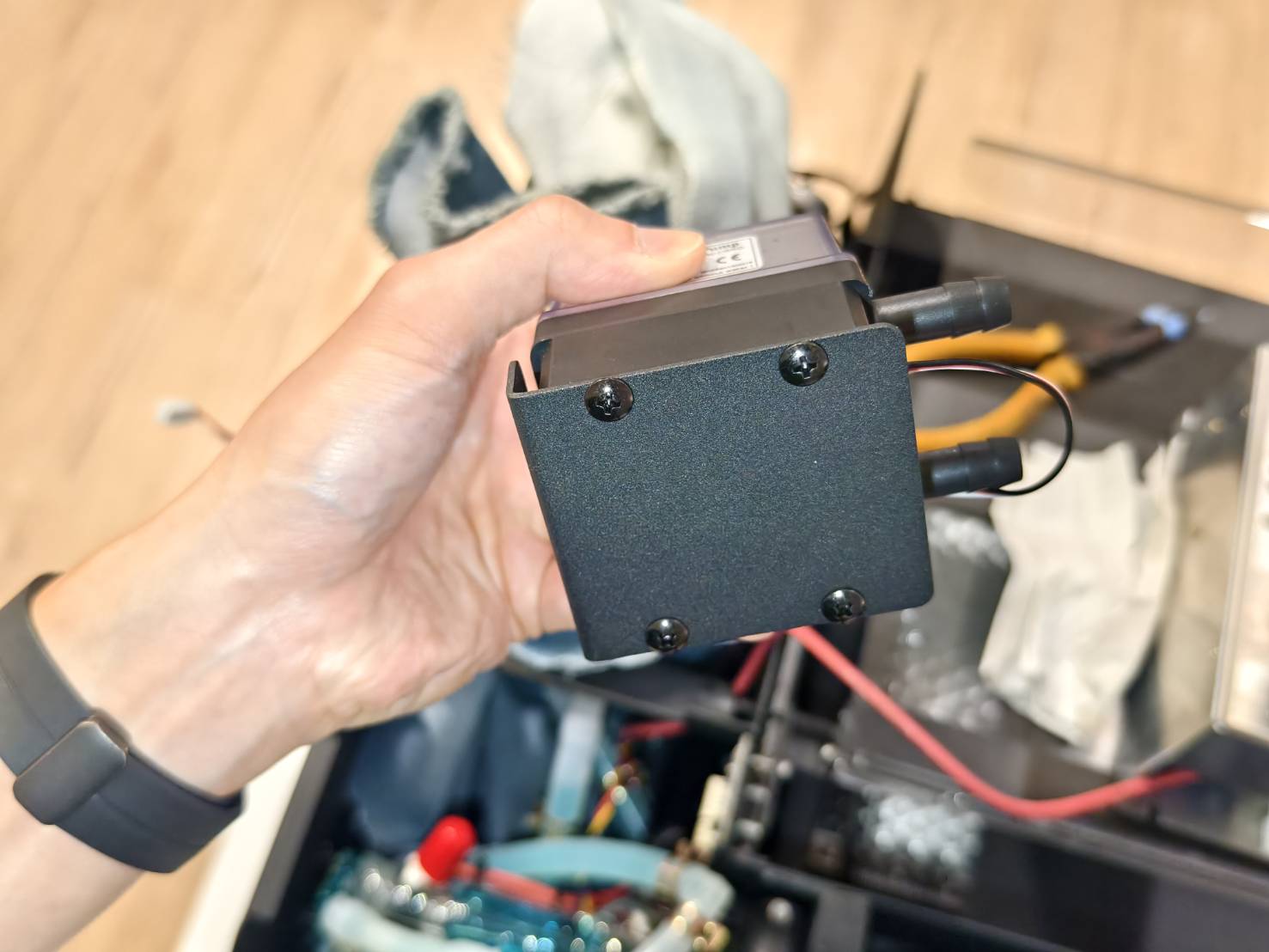

Monteer de houder op de nieuwe waterpomp.

Stap 13

• Sluit de waterslangen aan op de nieuwe waterpomp.

• Als u ziet dat de waterslang gebogen is zoals in de video, probeer dan de waterslang te draaien om deze recht te maken.

Stap 14

• Verwijder de doeken en schroef de waterpomp vast op het frame.

• Sluit de kabel van de pomp aan op het moederbord.

Stap 15

Plaats de laservoeding op zijn positie.

Stap 16

Bevestig de voeding met de vier schroeven.

Stap 17

Sluit de kabels aan op de laservoeding.

Stap 18

Sluit de USB-C kabel aan op het moederbord. Zorg ervoor dat de witte stip op de kabel naar beneden wijst.

Stap 19

Installeer de voorste metalen afdekplaat opnieuw. Zorg ervoor dat de witte stip van de Type-C kabel naar boven wijst, zoals in de video.

Stap 20

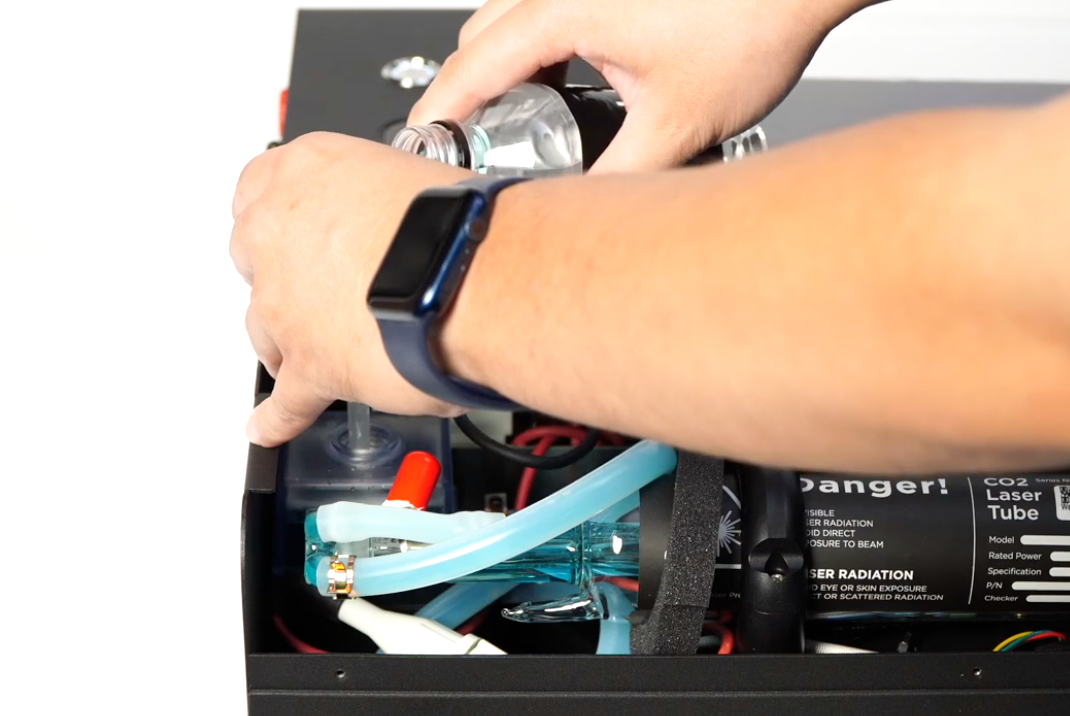

Voeg water toe aan het systeem.
[4-8 Koelwater vervangen]
