#913 Abnormale luchtstroomdetectie

FLUX Support Team
  • Bijgewerkt

Mogelijke oorzaken:

  1. Systeemstoring (Firmware bijwerken, fabrieksinstellingen herstellen of SD-kaart opnieuw flashen).
  2. Luchtslang gebogen of beschadigd.
  3. Het transparante T-stuk (T-fitting) op de sensor is gebogen of beschadigd.
  4. Hoofdprintplaat defect.
  5. Luchtpomp adapterplaat defect.
  6. Luchtpomp is te zwak.
  7. Luchtpomp is te sterk (Lage waarschijnlijkheid).

Stap 1

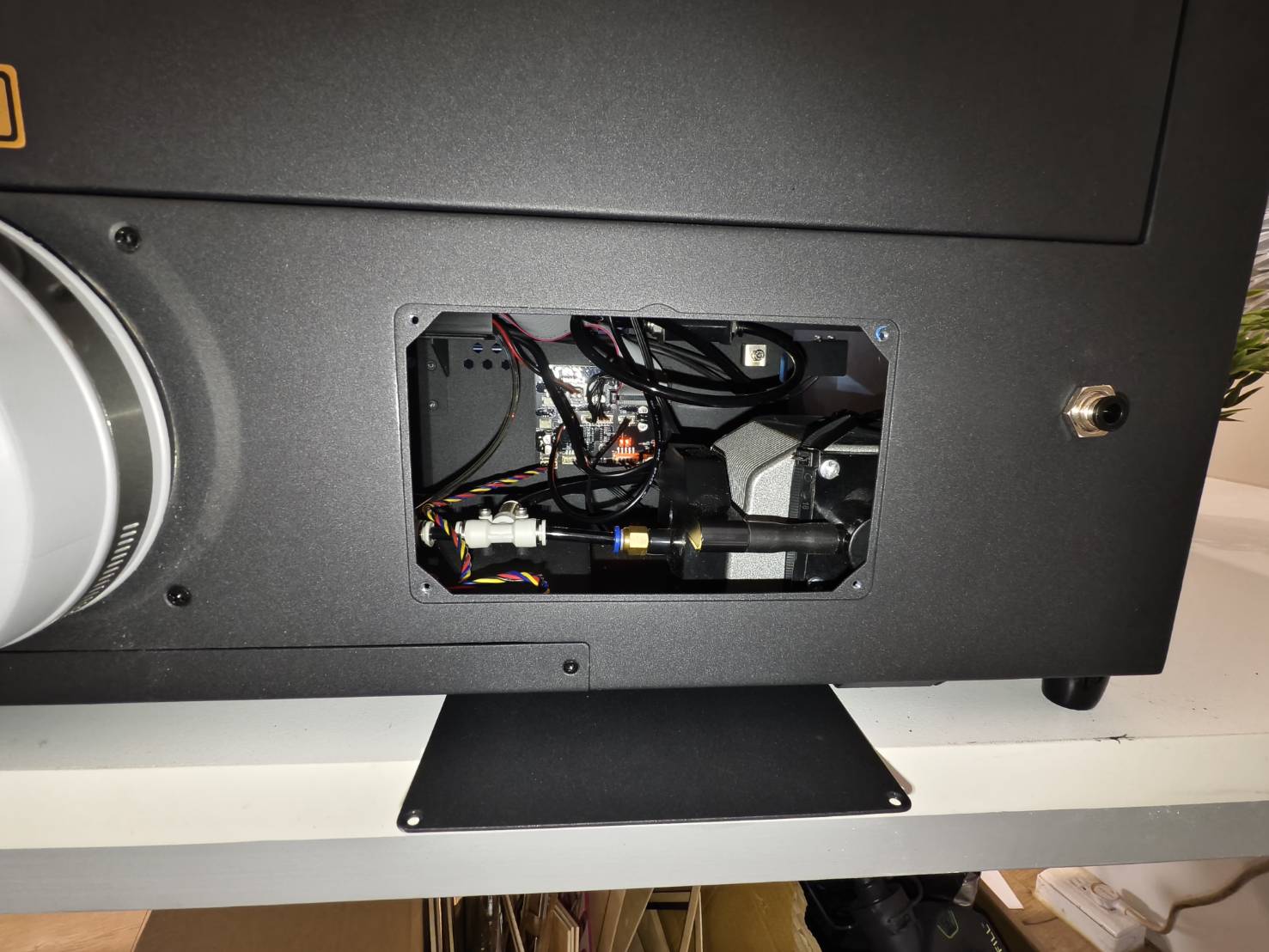

  • Vervang het luchtpompfilter aan de zijkant van de machine.IMG20250508171210.jpg

  • Zorg ervoor dat de luchtklep in de OPEN positie staat.

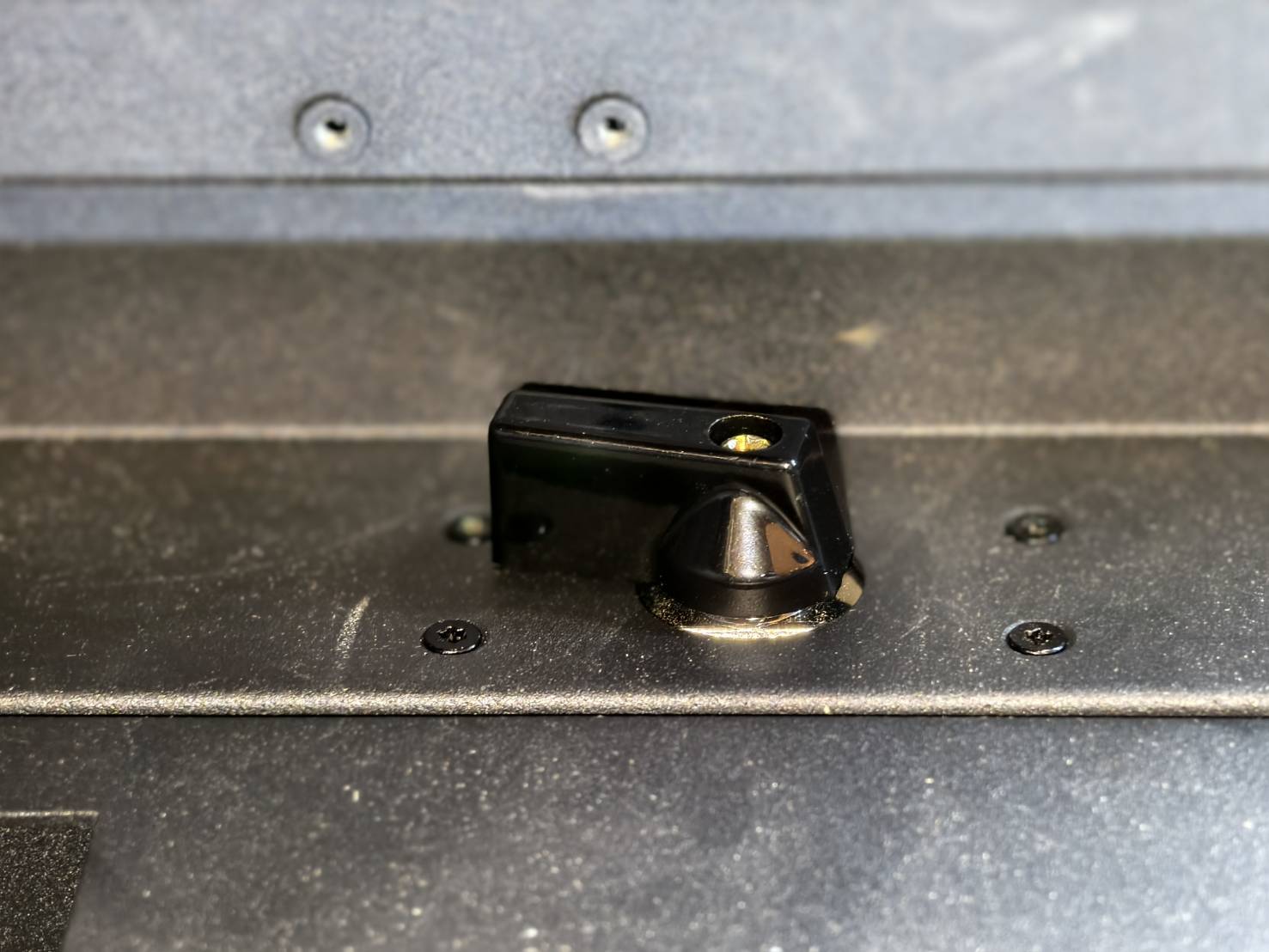

    Open

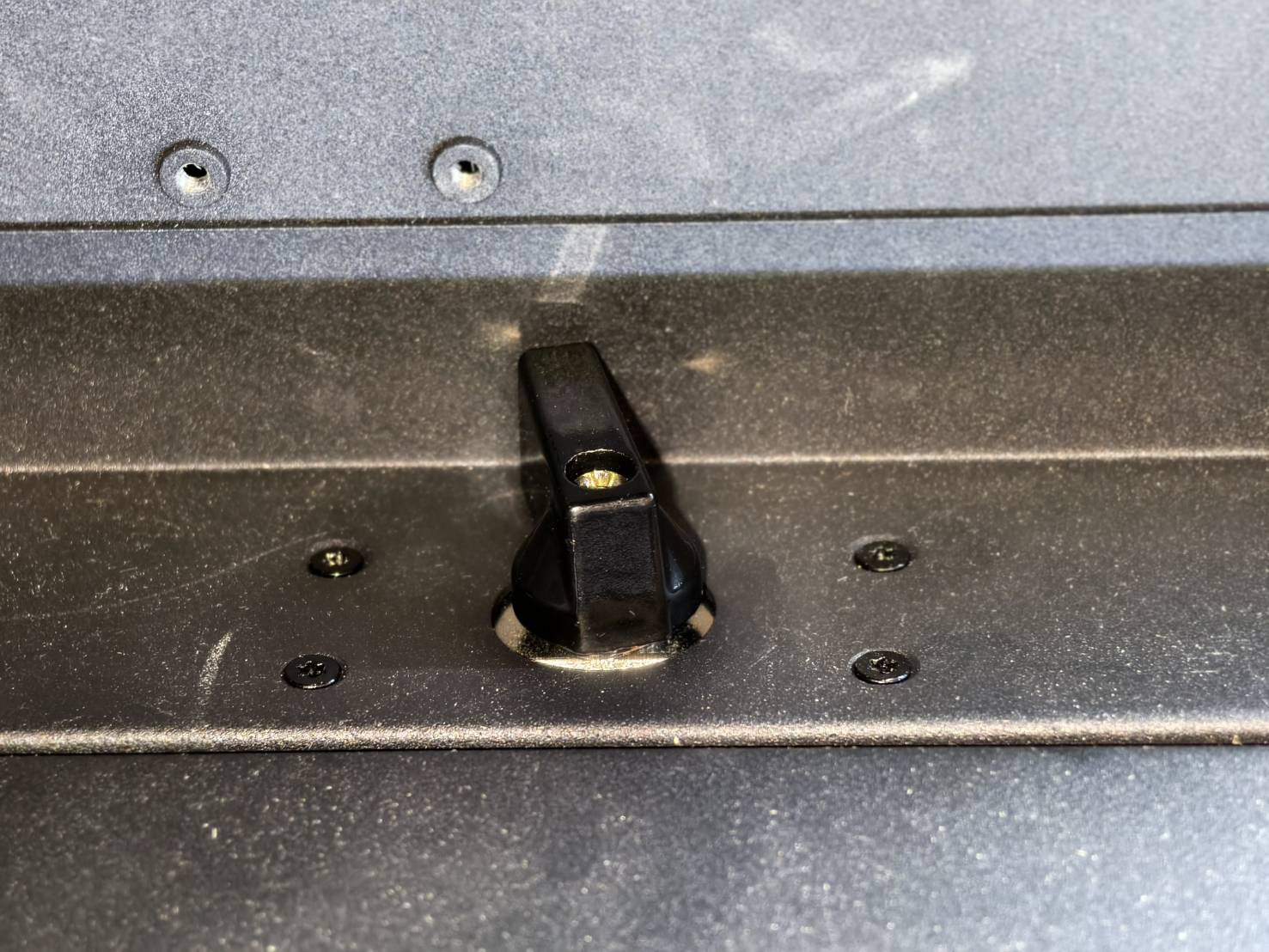

    Gesloten
  • Voer een luchtstroom test uit.



Evalueer het testresultaat en bepaal de volgende stap:

  • Waarde ligt binnen het normale bereik >> Stap 3.1
  • Waarde ligt NIET binnen het normale bereik >> Stap 2

Stap 2

Controleer of de lucht die uit de laserkop spuitmond blaast normaal is.

  • Klik op "Actie ➜ Luchtpomp" op het machinepaneel.
  • Plaats uw hand of een stuk tissue onder het mondstuk van de laserkop om te voelen of de luchtuitblazing normaal is.

Evalueer het testresultaat en bepaal de volgende stap:

  • Ja, er blaast lucht uit >> Stap 3
  • Nee, er komt GEEN lucht uit >> Stap 2.1

Stap 2.1

Verwijder de zijkap van de machine en controleer of de bedrading en het T-stuk correct zijn aangesloten.

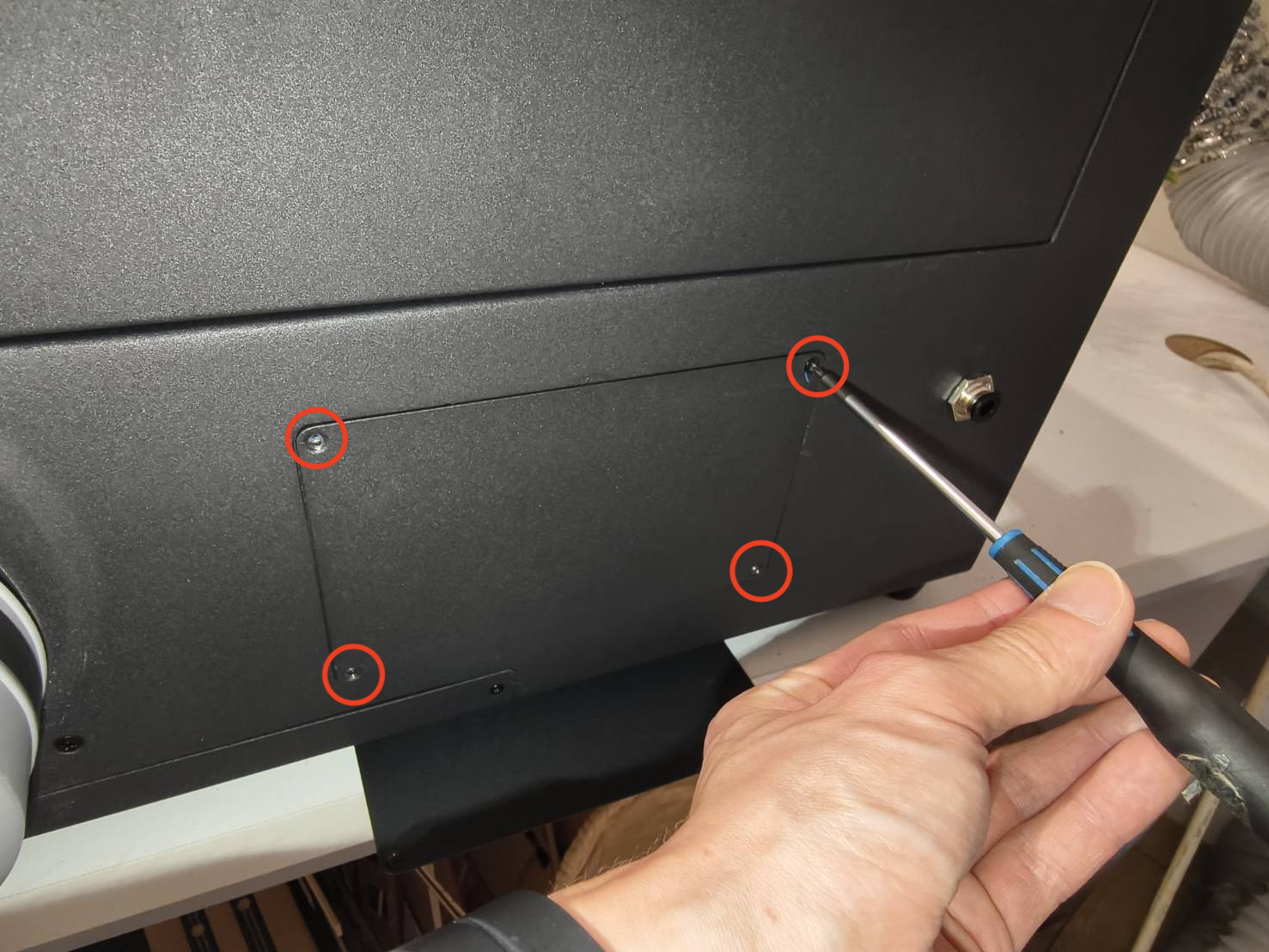

  • Draai de kruiskopschroeven aan de zijkant los om de zijkap te openen.



  • Controleer of sluit de luchtpompkabels opnieuw aan op het moederbord (Schakel eerst de machine uit).


  • Demonteer de achterkap en controleer of de luchtslangverbindingen los zitten of geknikt zijn.

  • Controleer de luchtslang op de laserkop.

    Luchtslang op mondstuk is geknikt Luchtslang op kabel is geknikt



  • Schakel de machine in en klik op "Actie ➜ Luchtpomp" om te controleren of de luchtuitblazing normaal functioneert.

Evalueer het testresultaat en bepaal de volgende stap:

  • Ja, er blaast lucht uit >> Stap 3
  • Nee, er komt GEEN lucht uit >> Stap 2.2

Stap 2.2

Herstel de machine naar fabrieksinstellingen en test of er lucht uit het lasermondstuk komt.

(Home Machine Next Page Factory Reset Yes)


Evalueer het testresultaat en bepaal de volgende stap:

  • Ja, er blaast lucht uit >> Stap 3
  • Nee, er komt GEEN lucht uit >> Stap 2.3

Stap 2.3

Werk de firmware bij naar de nieuwste versie en test of er lucht uit het lasermondstuk komt.
4-7 Firmware Update




Evalueer het testresultaat en bepaal de volgende stap:

  • Nee, er komt GEEN lucht uit >> Neem contact op met de klantenservice
    • Mogelijke oorzaken:
      1. Luchtpomp defect, vervanging vereist.
      2. Moederbord defect, vervanging vereist.
      3. Luchtpomp adapterkaart defect, vervanging vereist.

Stap 2.4

Activeer de "Luchtstroom snelheidstest" op het machinepaneel en beweeg de laserkop naar de vier hoeken van het werkgebied om te controleren of de waarde verandert bij beweging.
Om de test te activeren: Klik op "Machine ➜ Hardware-instellingen ➜ Luchtstroom snelheidstest"

Hoe de luchtstroom snelheidstest te activeren



Demonstratie:



Evalueer het testresultaat en bepaal de volgende stap:

  • Waarde ligt altijd binnen het normale bereik >> Stap 2.5
  • Waarde ligt altijd onder het minimum >> Stap 4
  • Waarde ligt altijd boven het maximale bereik >> Stap 5
  • Waarde fluctueert tussen normaal en maximum >> Stap 5

Stap 2.5

Voer een taak uit en controleer of de fout optreedt.

Screenshot 2024-05-31 at 3.16.46 PM.png



Evalueer het testresultaat en bepaal de volgende stap:

  • Nee, fout treedt niet op >> Probleem opgelost
    • Mogelijke oorzaak:
      1. Systeemstoring opgetreden.
  • Ja, fout treedt nog steeds op >> Neem contact op met de klantenservice
    • Mogelijke oorzaken:
      • Systeem beschadigd, RK-hoofdprintplaat moet opnieuw worden geflasht.
      • Moederbord defect, vervanging vereist.

Stap 3

Schakel de luchtstroomwaarde in op het paneel en beweeg de laserkop door het werkgebied om te controleren of de waarde verandert tijdens het bewegen van de laserkop.

Hoe de luchtstroomsnelheidstest in te schakelen.



Demonstratie:



Bepaal het testresultaat en de volgende uit te voeren actie.

  • De waarde blijft altijd binnen het normale bereik >> Stap 3.1
  • De waarde is altijd kleiner dan de min. waarde >> Stap 4
  • De waarde is altijd groter dan het max. bereik >> Stap 5
  • De waarde wisselt tussen normaal en de max. waarde >> Stap 5

Stap 3.1

Voer een taak uit en controleer of de fout optreedt.

Screenshot 2024-05-31 at 3.16.46 PM.png



Evalueer het testresultaat en bepaal de volgende stap:

  • Nee, fout treedt niet op >> Machine functioneert normaal.
  • Ja, fout treedt nog steeds op >> Stap 3.2

Stap 3.2

Sluit het transparante T-stuk opnieuw aan op de sensor en voer vervolgens een taak uit om te controleren of de fout aanhoudt.

  • Open de zijklep om de binnenkant van de machine te inspecteren.

  • Sluit het transparante T-stuk opnieuw aan.



  • Voer een taak uit en controleer of de fout optreedt.

    Screenshot 2024-05-31 at 3.16.46 PM.png



Evalueer het testresultaat en bepaal de volgende stap:

  • Nee, fout treedt niet op >> Probleem opgelost

    • Mogelijke oorzaak:
      1. Slechte verbinding van het transparante T-stuk.
  • Ja, fout treedt nog steeds op >> Stap 3.3

Stap 3.3

Herstel de machine naar fabrieksinstellingen en voer een taak uit om te controleren of de fout optreedt.

(Home Machine Next Page Factory Reset Yes)



Evalueer het testresultaat en bepaal de volgende stap:

  • Nee, fout treedt niet op >> Probleem opgelost

    • Mogelijke oorzaak:
      1. Systeemstoring.
  • Ja, fout treedt nog steeds op >> Neem contact op met de klantenservice
    • Mogelijke oorzaken:
      1. Systeem beschadigd, RK-hoofdprintplaat moet opnieuw worden geflasht.
      2. Moederbord defect, vervanging vereist.

Stap 4

Sluit het transparante T-stuk opnieuw aan en controleer de luchtstroomwaarde.

  • Open de zijklep om de binnenkant van de machine te inspecteren.

  • Sluit het transparante T-stuk opnieuw aan.



  • Schakel de "Luchtstroomsnelheidstest" in en beweeg de laserkop om de waarden te controleren.

Evalueer het testresultaat en bepaal de volgende stap:

  • Waarde ligt altijd binnen het normale bereik >> Stap 4.3
  • Waarde is altijd onder het minimum >> Stap 4.1
  • Waarde is altijd boven het maximumbereik >> Stap 5
  • Waarde fluctueert tussen normaal en maximum >> Stap 5

Stap 4.1

Controleer de luchtslangen en de transparante T-verbinding op lekkages of beschadigingen.

  • Controleer de luchtslang op de laserkop.

    Luchtslang op mondstuk is geknikt Luchtslang op kabel is geknikt
  • Controleer of de luchtslangaansluitingen lekken. Sluit indien nodig opnieuw aan.


  • Controleer de rest van het luchtslangtraject.

    Overzicht luchtslangindeling

Evalueer het testresultaat en bepaal de volgende stap:

  • Luchtslangen en T-verbinding zijn normaal >> Stap 4.2
  • Er is een probleem met de luchtslangen of T-verbinding >> Neem contact op met de klantenservice
    • Mogelijke oorzaken:
      1. Luchtslangdefect, vervanging vereist.
      2. T-verbinding defect, vervanging vereist.

Stap 4.2

Herstel de machine naar fabrieksinstellingen en controleer of de luchtstroomwaarde normaliseert.

(Home Machine Next Page Factory Reset Yes)



Evalueer het testresultaat en bepaal de volgende stap:

  • Waarde ligt altijd binnen het normale bereik >> Stap 4.3
  • Waarde blijft onder het minimum >> Neem contact op met de klantenservice
    • Mogelijke oorzaken:
      1. Luchtpomp defect, vervanging vereist.
      2. Moederbord defect, vervanging vereist.
      3. T-verbinding defect, vervanging vereist.
  • Waarde is altijd boven het maximumbereik >> Stap 5
  • Waarde fluctueert tussen normaal en maximum >> Stap 5

Stap 4.3

Voer een taak uit en controleer of de fout optreedt.

Screenshot 2024-05-31 at 3.16.46 PM.png



Evalueer het testresultaat en bepaal de volgende stap:

  • Nee, fout treedt niet op >> Probleem opgelost
    • Mogelijke oorzaken:
      1. Systeemstoring.
      2. Slechte aansluiting van de T-verbinding.
  • Ja, fout treedt nog steeds op >> Neem contact op met de klantenservice
    • Mogelijke oorzaken:
      1. Moederbord defect, vervanging vereist.
      2. Systeem beschadigd, RK-hoofdprintplaat moet opnieuw worden geflasht.

Stap 5

Open het zijpaneel en controleer de zwarte luchtslangen op bochten of knikken.

  • Open de zijklep om de binnenkant van de machine te inspecteren.

  • Controleer de T-verbinding.


  • Controleer de luchtslangaansluitingen op lekkages. Sluit indien nodig opnieuw aan.

  • Controleer de rest van het luchtslangtraject.

    Overzicht luchtslangindeling

Evalueer het testresultaat en bepaal de volgende stap:

  • Geen bochten in luchtslangen >> Stap 6
  • Knikken in luchtslangen gevonden >> Stap 5.1

Stap 5.1

Probeer het geknakte deel van de luchtslang recht te trekken en test de luchtstroomwaarde.
Knip de luchtslang NIET door. Deze stap is alleen bedoeld om kracht uit te oefenen om deze recht te maken.



Evalueer het testresultaat en bepaal de volgende stap:

  • Waarde ligt altijd binnen het normale bereik >> Stap 5.2
  • Waarde blijft onder het minimum >> Stap 4

Stap 5.2

Voer een taak uit en controleer of de fout optreedt.

Screenshot 2024-05-31 at 3.16.46 PM.png



Evalueer het testresultaat en bepaal de volgende stap:

  • Nee, fout treedt niet op >> Probleem opgelost
    • Mogelijke oorzaak:
      1. De luchtslang was eerder geknikt, maar is succesvol rechtgetrokken en hersteld.
  • Ja, fout treedt nog steeds op >> Stap 5.3

Stap 5.3

Herstel de machine naar fabrieksinstellingen en controleer of de fout opnieuw optreedt.

(Home Machine Next Page Factory Reset Yes)



Evalueer het testresultaat en bepaal de volgende stap:

  • Nee, fout treedt niet op >> Probleem opgelost

    • Mogelijke oorzaak:
      1. Systeemstoring.

Stap 6

Herstel de machine naar fabrieksinstellingen en controleer de luchtstroomwaarde.

(Home Machine Next Page Factory Reset Yes)



Evalueer het testresultaat en bepaal de volgende stap:

  • Waarde ligt altijd binnen het normale bereik >> Stap 4.3
  • Waarde blijft onder het minimum >> Stap 4
  • Waarde is altijd boven het maximumbereik >> Stap 6.1
  • Waarde fluctueert tussen normaal en maximum >> Stap 6.1

Stap 6.1

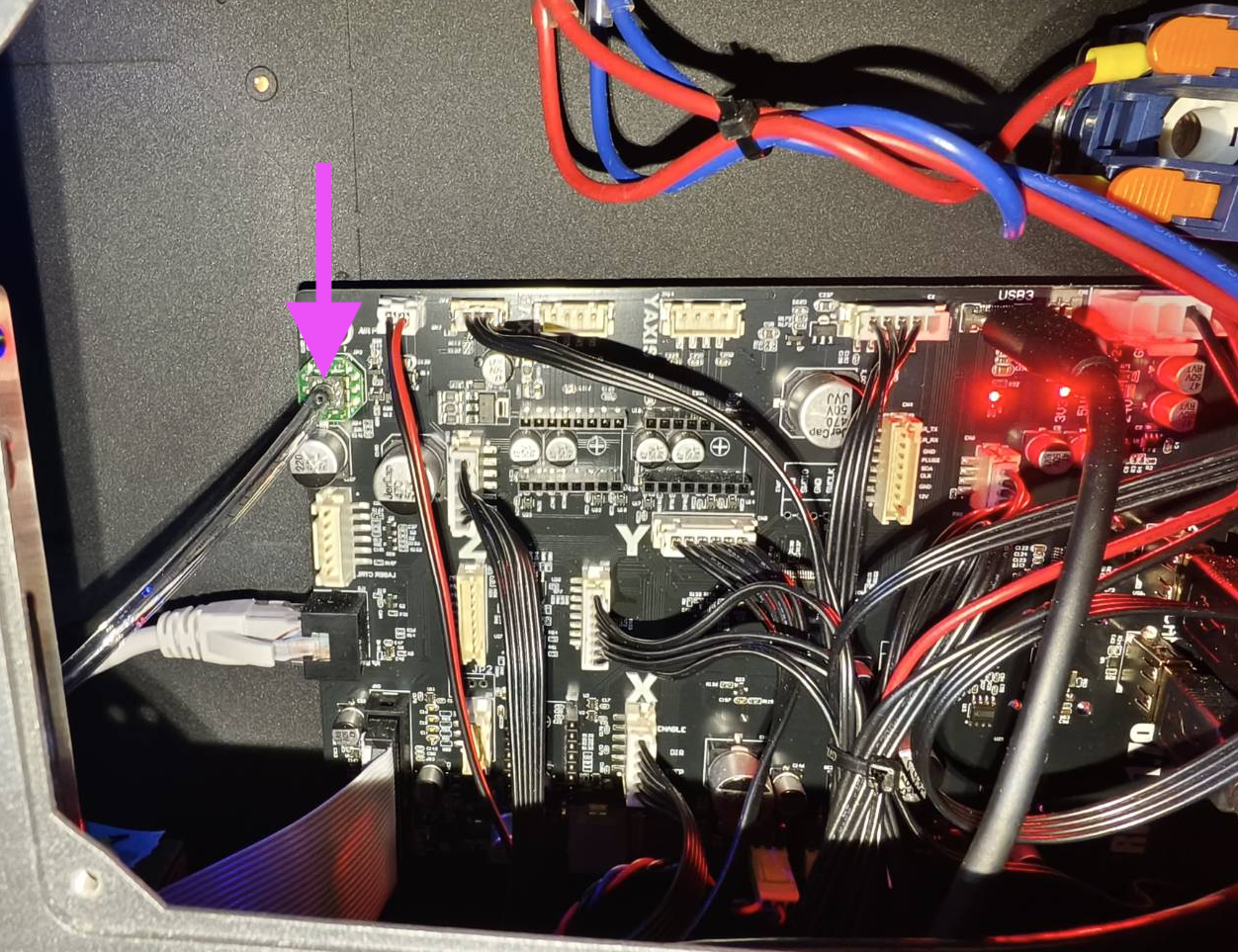

Koppel het transparante T-stuk los van het moederbord en controleer of de waarde afneemt.






Evalueer het testresultaat en bepaal de volgende stap:

  • Waarde neemt af en blijft onder het normale bereik >> Neem contact op met de klantenservice
    • Luchtpomp defect, vervanging vereist.
    • Luchtslang is ergens geknikt en niet zichtbaar.
    • Moederbord defect, vervanging noodzakelijk (Lage waarschijnlijkheid).
    • T-stuk defect, vervanging noodzakelijk (Lage waarschijnlijkheid).

Neem contact op met de klantenservice

  • Volg de instructies in het gekoppelde artikel om uw probleem te melden bij de officiële FLUX klantenservice. [Contact Klantenservice]

*Informatie verzameld in dit artikel, zoals foto's of video's die machineproblemen tonen, moet gedeeld worden met uw distributeur of FLUX technische ondersteuning.
