#910 Z-as probleem/Autofocus probleem/Honingraatplatform probleem/Werkbed probleem/Slechte focusafstand

FLUX Support Team
  • Bijgewerkt

Beschrijving:

De oorzaken van Z-as problemen kunnen behoorlijk complex zijn. Er zijn verschillende gerelateerde symptomen, zoals het falen van de autofocusfunctie, het platform dat helemaal niet kan bewegen, het platform dat niet naar de thuispositie kan gaan, of het niet kunnen bereiken van de bovenkant. Raadpleeg de volgende stappen om problemen met de Z-as op te lossen.

Als het probleem van uw machine een onjuiste focusafstand is, raadpleeg dan dit article voor instructies over het aanpassen van de focusafstand.

Mogelijke oorzaken

  1. Systeemstoring (Firmware bijwerken, fabrieksinstellingen herstellen of het RK-bord opnieuw flashen).
  2. Materiaal is niet vlak genoeg.
  3. Storing autofocussonde.
  4. Storing autofocus-besturingsbord.
  5. Storing hoofdprintplaat.
  6. Storing verticale (Z-as) "boven" eindschakelaar.
  7. Honingraatplatform is niet waterpas.
  8. Storing Z-as stappenmotor (Lage waarschijnlijkheid).

Stap A1

Voer een autofocustest uit zonder dat de lasernozzle het oppervlak raakt.
Plaats het materiaal op het honingraatplatform en beweeg de laserkop over het materiaal zodat alleen de focussonde het materiaal kan raken tijdens het focussen.



Bevestig het testresultaat en onderneem de volgende actie:

  • Focus faalt nog steeds >> Stap A2

Stap A1.1

  • Zorg ervoor dat uw sonde naar het laagste punt is gedaald, zodat de sondelengte de mondstuklengte overschrijdt.
  • Zorg ervoor dat het mondstuk stevig is vastgedraaid; eenmaal vastgedraaid zal het mondstuk omhoog bewegen om interferentie met de focussonde tijdens het focussen te voorkomen.
  • Omdat de lengtes van de mondstukpunt en de sonde zeer vergelijkbaar zijn, zorg ervoor dat uw materiaal vlak genoeg is om te voorkomen dat de mondstukpunt eerst contact maakt.

  • Na het controleren van bovenstaande punten, voer de autofocus opnieuw uit.



Bevestig het testresultaat en onderneem de volgende actie:

  • Autofocus is nu normaal >> Probleem Opgelost

Stap A1.2

Raadpleeg de onderstaande video om te bevestigen of u een vergelijkbare situatie ervaart waarbij de mondstukpunt het materiaaloppervlak raakt voordat de sonde dit doet.



Bevestig het testresultaat en onderneem de volgende actie:

  • Ja, mijn probleem is vergelijkbaar met de situatie in de video >> Neem een video op >> Neem contact op met Support
    • Mogelijke Oorzaken:
      1. Schade aan de schroefdraadverbinding tussen het mondstuk en de 3e spiegelhouder, waardoor het mondstuk niet naar boven kan bewegen.
      2. Het honingraatplatform is niet vlak genoeg.
      3. Het werkplatform is niet waterpas en vereist afstelling.
  • Nee, mijn probleem is anders dan in de video >> Stap C1

Stap A2

Update of herinstalleer de firmware naar de nieuwste versie om te zien of het probleem kan worden opgelost.
Gebruik de link om de instructies te bekijken.
4-7 Firmware Update



Bevestig het testresultaat en onderneem de volgende actie:

  • Ja, het probleem is opgelost >> Probleem Opgelost
    • Mogelijke oorzaak: Storing van het machinesysteem
  • Nee, het probleem blijft bestaan >> Stap A3

Stap A3

Verwijder het honingraatplatform en de beugels.
Ga naar de optie "Onderhoud" op het bedieningspaneel, druk op de twee Z-as eindschakelaars en controleer of het pictogram verandert.
Functioneren de pictogrammen van de bovenste en onderste Z-as eindschakelaars op het bedieningspaneel correct?




Bevestig het testresultaat en onderneem de volgende actie:

  • Ja, beide functioneren normaal >> Stap B1
  • Nee, één of beide functioneren niet >> Stap A4

Stap A4

Koppel de Z-as eindschakelaarkabel los van het moederbord en controleer de pictogrammen op het bedieningspaneel. Staan beide pictogrammen in de UIT-stand?

  • Schakel de machine uit. Open het zijpaneel om de binnenkant van de machine te bekijken.

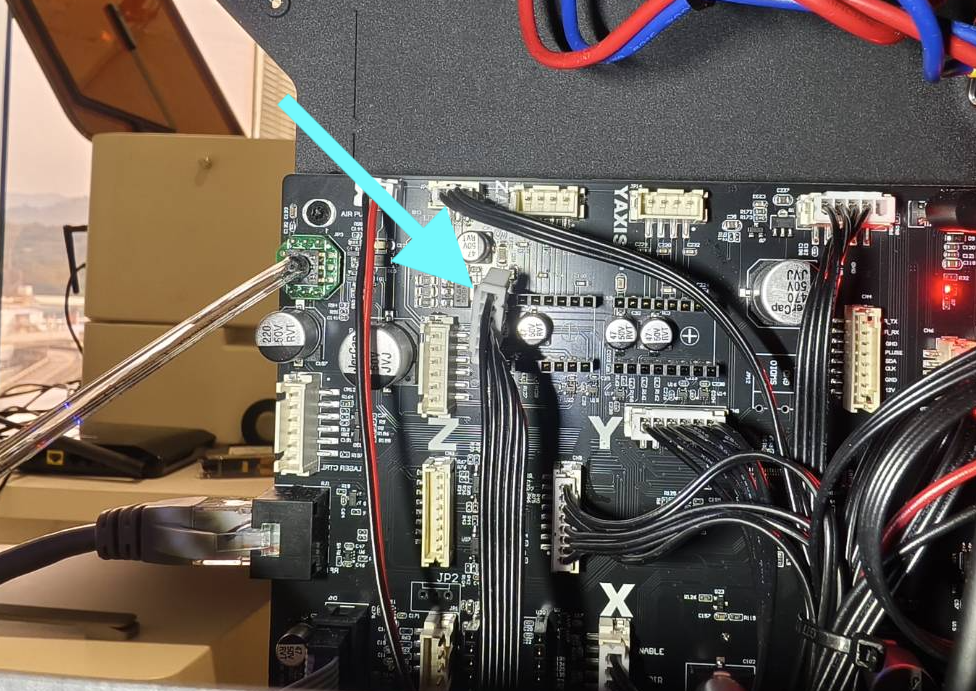

  • Koppel de Z-as eindschakelaar lintkabel los.
    (Als uw printplaat afwijkt van de foto, raadpleeg dan het Diagram .)



  • Schakel de machine in en controleer de pictogrammen. Staan beide pictogrammen in de UIT-stand?



Bevestig het testresultaat en onderneem de volgende actie:

  • Ja, beide staan UIT >> Maak een video-opname >> Neem contact op met Support
    • Mogelijke oorzaak:
      1. Eindschakelaar defect, vervanging vereist.
  • Nee, één of beide blijven AAN >> Maak een video-opname >> Neem contact op met Support
    • Mogelijke oorzaak:
      1. Moederbord defect, vervanging vereist.

Stap B1

Herinstalleer het honingraatplatform.
Controleer of het werkplatform beide Z-as eindschakelaars (boven en onder) kan activeren.
Verlaag het werkplatform en breng het vervolgens naar de bovenkant, controleer of het de Z-as eindschakelaar activeert.

Normaal voorbeeld - Geactiveerd
Abnormaal voorbeeld - Niet geactiveerd
(Gedemonstreerd met HEXA)



Bevestig het testresultaat en onderneem de volgende actie:

  • Ja, beide schakelaars kunnen worden geactiveerd >> Stap C1
  • Nee, de machine maakt een knarsend geluid bij het bereiken van de limiet >> Neem contact op met Support
    • Mogelijke oorzaak:
      1. Werkplatform is niet waterpas en vereist afstelling.
  • Nee, het platform kan slechts in één richting bewegen >> Stap C1
  • Nee, het platform kan helemaal niet bewegen >> Stap B2

Stap B2

Til/verlaag het werkplatform handmatig om te controleren of het vrij op en neer beweegt.

Bevestig het testresultaat en onderneem de volgende actie:

  • Ja, het platform kan handmatig worden bewogen. >> Stap B3
  • Nee, het platform lijkt vast te zitten. >> Stap B2.1

Stap B2.1

Probeer de vier spindels te smeren om te zien of het platform handmatig en via het bedieningspaneel kan worden verplaatst.
Raadpleeg het gerelateerde artikel.



Bevestig het testresultaat en onderneem de volgende actie:

  • Ja, het platform kan nu handmatig en via het bedieningspaneel worden verplaatst >> Stap B1
  • Het platform kan handmatig worden verplaatst, maar niet via het paneel >> Stap B3
  • Kan het platform niet handmatig verplaatsen >> Neem contact op met Support
    • Mogelijke oorzaak:
      1. Autofocusplatform is verroest of beschadigd.

Stap B3

Koppel de Z-as motorkabel los en sluit deze opnieuw aan. Probeer vervolgens het bedieningspaneel te gebruiken om het platform omhoog/omlaag te bewegen.
(Als uw printplaat afwijkt van de foto, raadpleeg dan het Diagram .)

  • Schakel de machine uit. Open het zijpaneel om de binnenkant van de machine te bekijken.

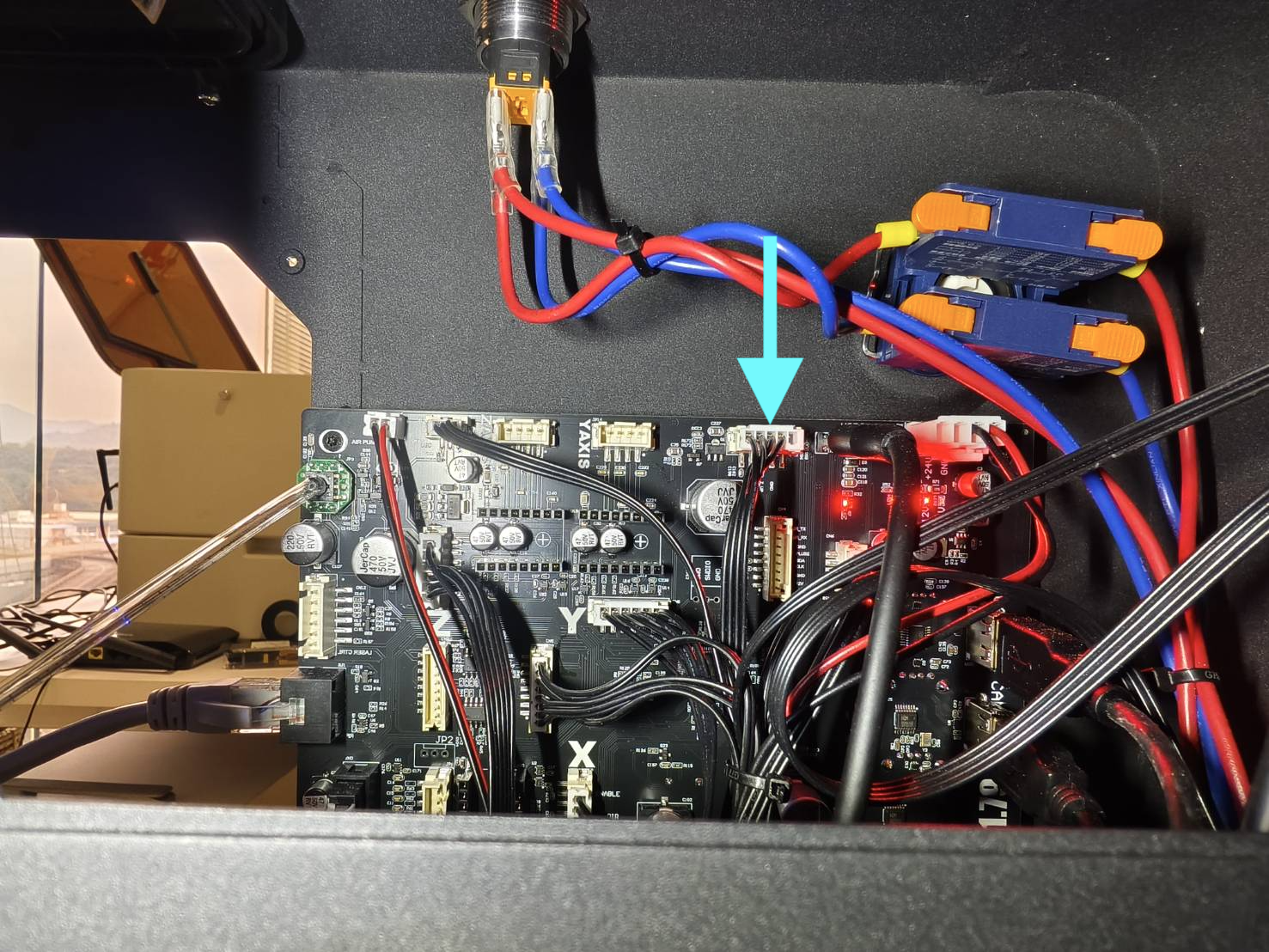

  • Koppel de Z-as motorkabel los en sluit deze opnieuw aan.



Bevestig het testresultaat en onderneem de volgende actie:

  • Platform kan nu worden verplaatst met het bedieningspaneel >> Stap B1
  • Nee, platform beweegt alleen in één richting OF kan helemaal niet bewegen >> Neem contact op met Support
    • Mogelijke Oorzaken:
      1. Hoofdprintplaat defect
      2. Z-as driver IC defect
      3. Z-as motor defect (Lage waarschijnlijkheid)

Stap C1

  • Gebruik een wattenstaafje gedoopt in alcohol om de sonde van de autofocusmodule schoon te maken.


  • Controleer of het platform omhoog en omlaag kan bewegen.

Bevestig het testresultaat en onderneem de volgende actie:

  • Ja, het platform kan omhoog en omlaag bewegen >> Stap C8
  • Nee, het platform beweegt slechts in één richting >> Stap C2

Stap C2

  • Schakel de machine uit. Open het zijpaneel om de binnenkant van de machine te bekijken.

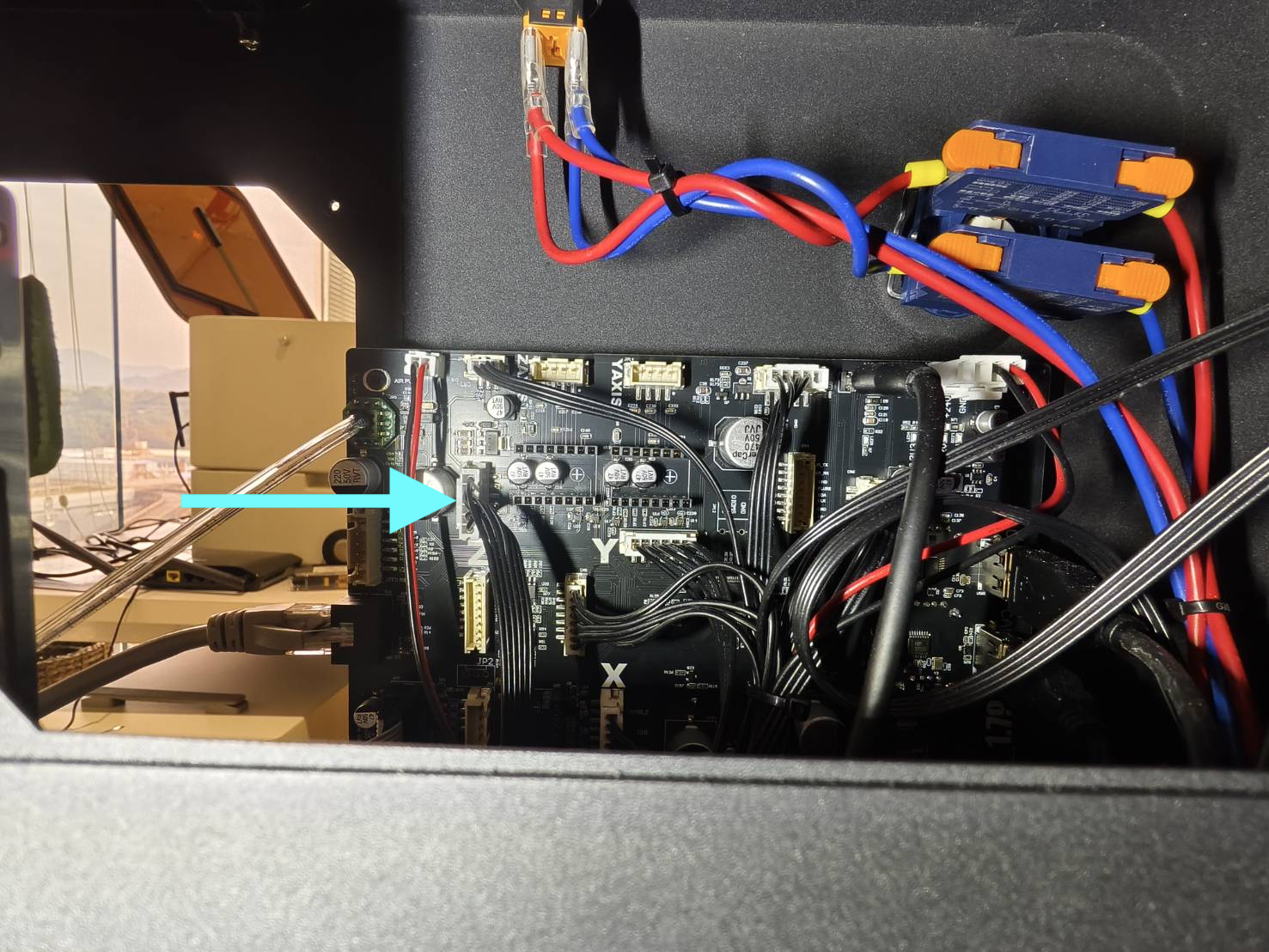

  • Koppel de grijze lintkabel los en test vervolgens of het platform kan stijgen/dalen.

Bevestig het testresultaat en onderneem de volgende actie:

  • Ja, het platform kan omhoog en omlaag bewegen >> Stap C8
  • Nee, het platform beweegt slechts in één richting >> Stap C3

Stap C3

  • Schakel de stroom uit en sluit de grijze lintkabel opnieuw aan.

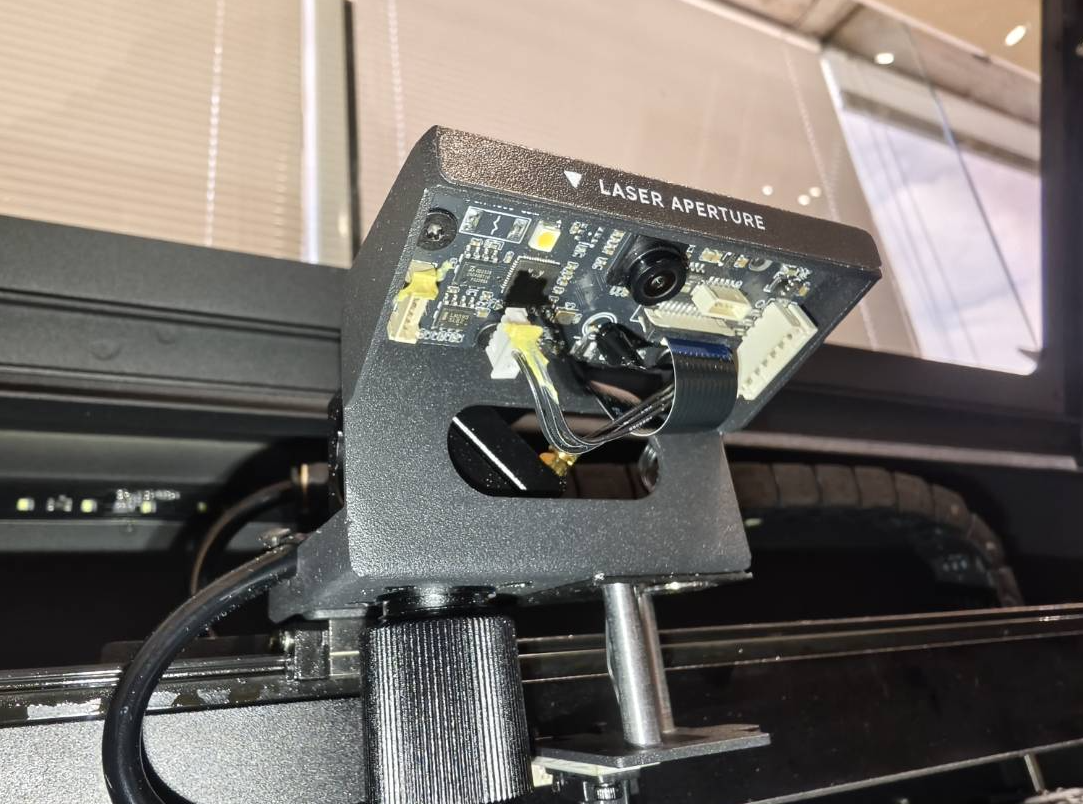

  • Koppel de kabel los van de printplaat op de laserkop.



  • Controleer of het platform omhoog en omlaag kan bewegen.

Bevestig het testresultaat en onderneem de volgende actie:

  • Ja, het platform kan omhoog en omlaag bewegen >> Stap C4
  • Nee, het platform beweegt slechts in één richting >> Stap B2

Stap C4

  • Sluit de kabel op de laserkop opnieuw aan.

  • Raadpleeg de handleiding voor het demonteren van de autofocus-sonde en afdekking.
    Lees alleen Stap 1, Stap 2 en Stap 6 (2,5mm en 2,0mm inbussleutels zijn vereist voor deze stap).
    [Beambox II - Autofocus-sonde en kabelvervanging]

  • Controleer of de schakelaar op de autofocus-printplaat soepel ingedrukt kan worden zoals getoond in de video.


Bevestig het testresultaat en onderneem de volgende actie:

  • Ja, de schakelaar kan soepel worden ingedrukt zoals getoond >> Stap C5

Stap C5

  • Raadpleeg de handleiding voor het opnieuw installeren van de autofocus-printplaatafdekking en sonde, waarbij u ervoor zorgt dat de sonde omhoog geduwd kan worden. Lees alleen Stap 7 en Stap 8.
    [Beambox II - Autofocus-sonde en kabelvervanging]

  • Hang het autofocus-samenstel terug op zijn plaats en controleer of het platform omhoog en omlaag kan bewegen.



Bevestig het testresultaat en onderneem de volgende actie:

  • Ja, het platform kan omhoog en omlaag bewegen >> Stap C6
  • Nee, het platform beweegt slechts in één richting >> Neem contact op met Support
    Mogelijke Oorzaken:
    1. Autofocus-sonde en afdekking zijn beschadigd.
    2. Autofocus-printplaat is beschadigd (Lage waarschijnlijkheid).

Stap C6

Bevestig het testresultaat en onderneem de volgende actie:

  • Ja, het platform kan omhoog en omlaag bewegen >> Stap C8
  • Nee, het platform beweegt slechts in één richting >> Stap C7

Stap C7

Sluit de volgende kabels opnieuw aan.

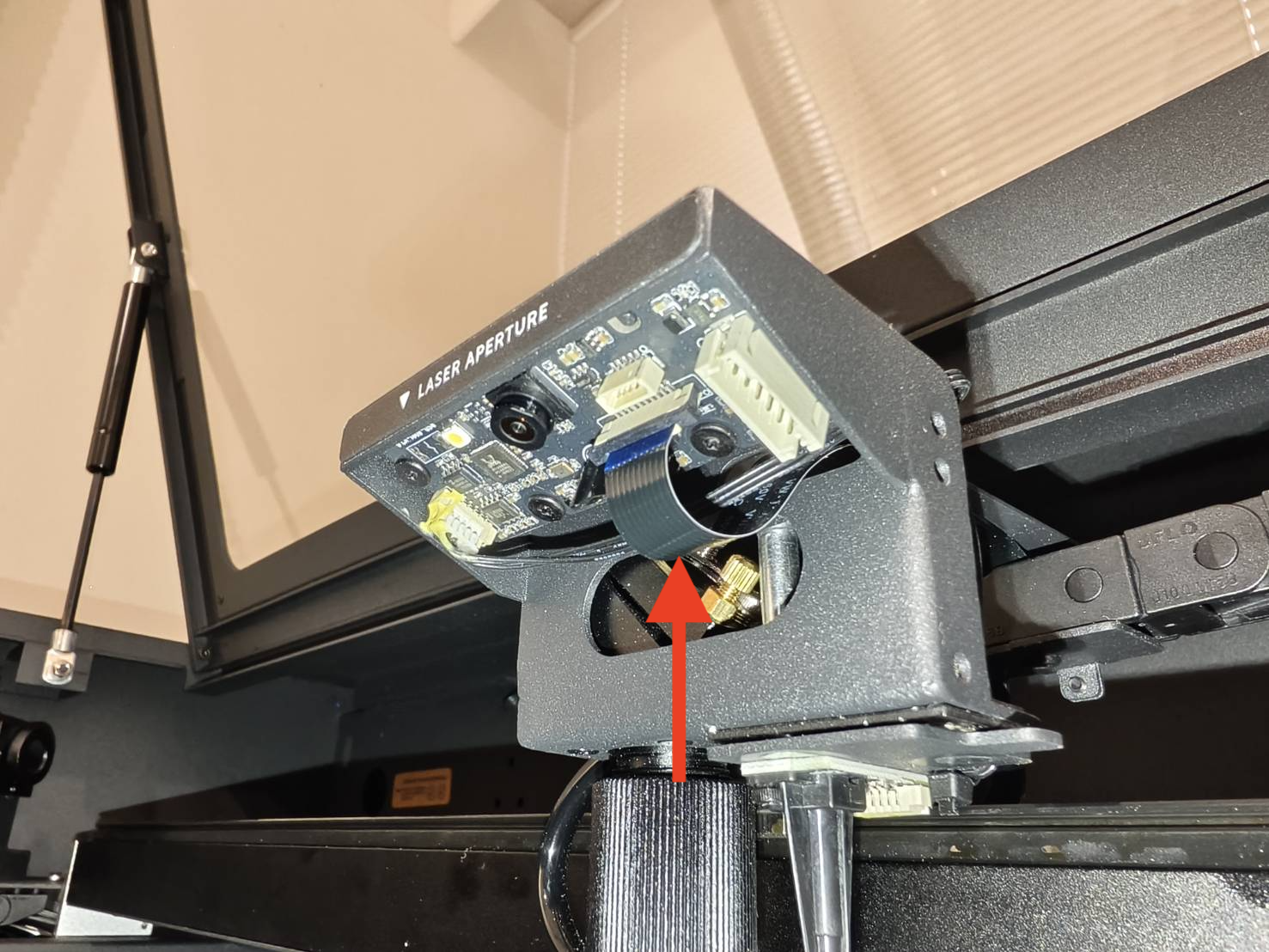

  • Ga naar de laserkop en sluit de zwarte platte lintkabel opnieuw aan.

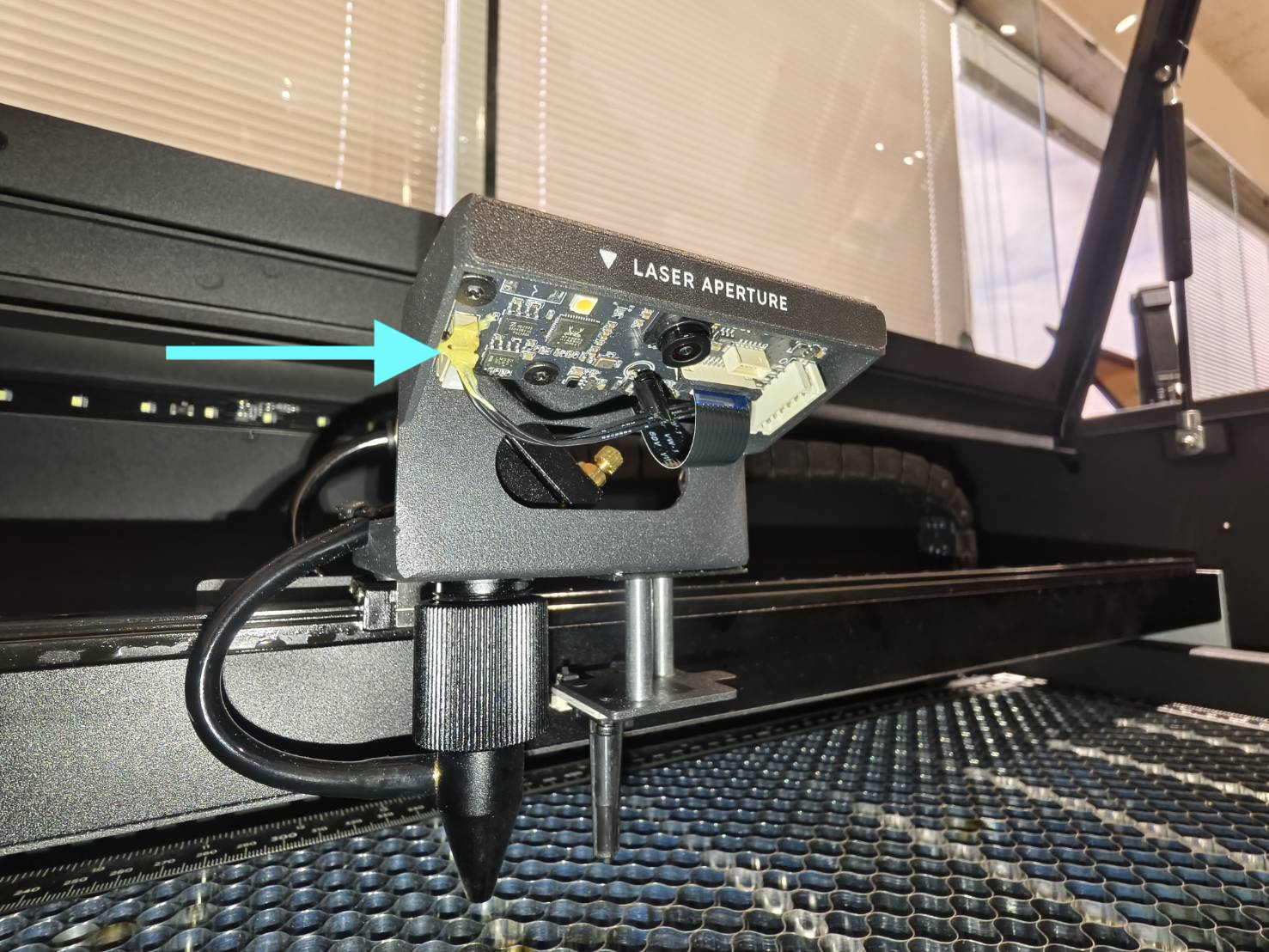

  • De 3-pins kabel op de autofocus-module aan de achterkant van de laserkop.
    (Als deze moeilijk los te trekken is, controleer dan of de verbinding niet los zit.)

  • Controleer na voltooiing of het platform omhoog en omlaag kan bewegen.

Bevestig het testresultaat en onderneem de volgende actie:

  • Ja, het platform kan omhoog en omlaag bewegen >> Stap C8
  • Nee, het platform beweegt slechts in één richting >> Neem contact op met Support
    • Mogelijke Oorzaken:
      1. Storing autofocus-module
      2. Storing 3-pins kabel van de autofocus-module
      3. Storing HX-camera LED en vlamsensorprintplaat (Lage waarschijnlijkheid)
      4. Storing zwarte platte lintkabel van de vlamsensorprintplaat (Lage waarschijnlijkheid)

Stap C8

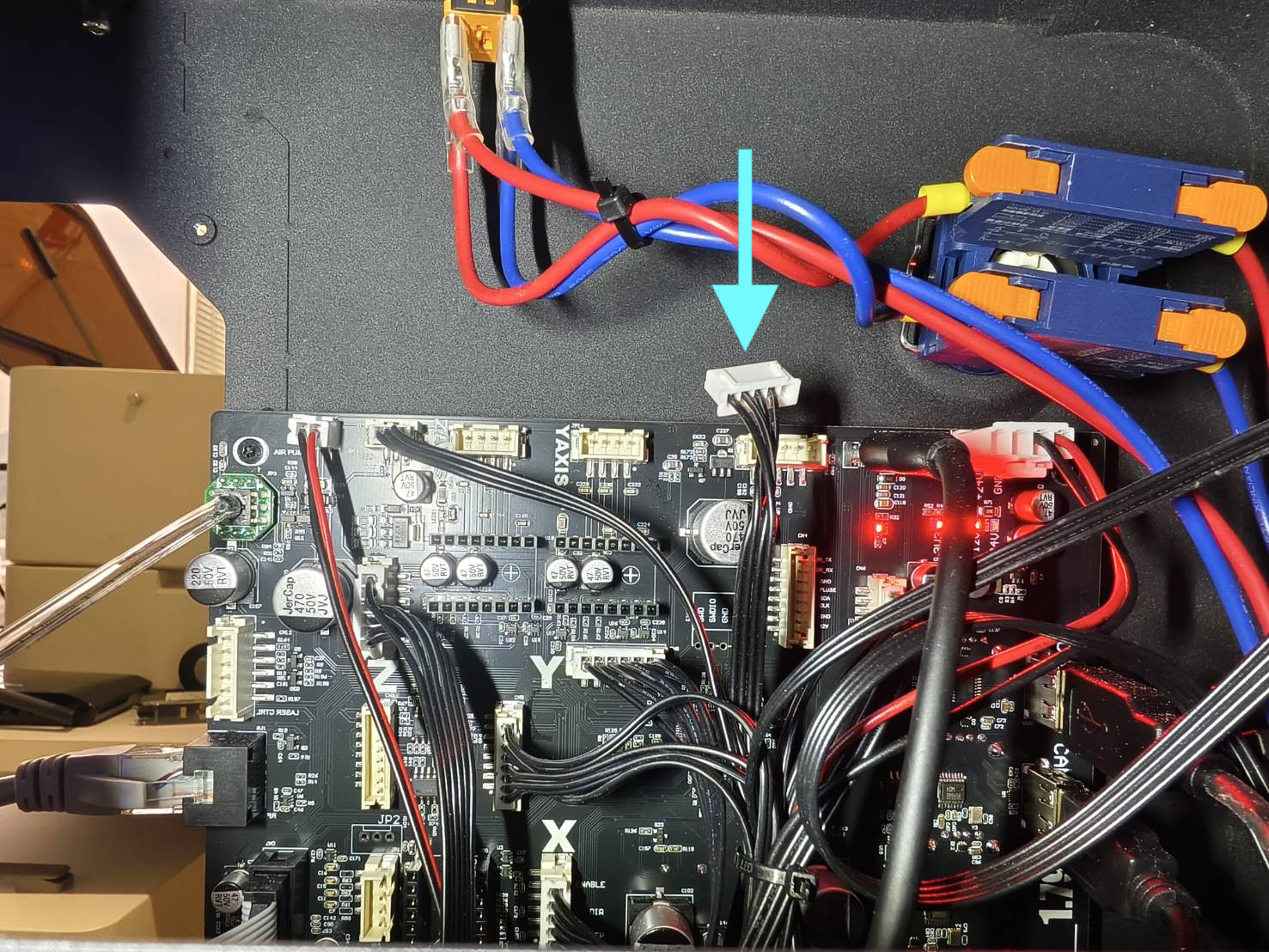

  • Zorg ervoor dat de grijze lintkabel opnieuw is aangesloten.

  • Plaats het materiaal op het werkplatform en voer autofocus uit.

Bevestig het testresultaat en onderneem de volgende actie:

  • Ja, autofocus werkt normaal >> Probleem opgelost
  • Nee, autofocus werkt nog steeds niet normaal >> Neem contact op met Support
    • Mogelijke Oorzaken:
      1. Storing autofocus-module
      2. Storing autofocus-sensor
      3. Materiaal is niet vlak genoeg

Neem contact op met Support

  • Volg de instructies in onderstaande link om het probleem correct te melden aan uw lokale distributeur of het FLUX-ondersteuningsteam. [Contact Klantenservice]

De in dit artikel verzamelde informatie, zoals foto's of video's die machineproblemen tonen, dient te worden gedeeld met de distributeur of het FLUX-ondersteuningsteam.
