#904 Homing Failed/Homing Issues/Not able to home

FLUX Support Team
  • Bijgewerkt

Beschrijving

Aangezien de oorzaken van #904 Homing Abnormality relatief complex zijn, moet u er rekening mee houden dat het lezen van dit artikel uw probleem mogelijk niet direct oplost. Door de onderstaene stappen echter zorgvuldig te volgen, verzamelt u waardevolle informatie die het FLUX-team helpt het probleem effectiever te identificeren.

Mogelijke oorzaken:

  1. Systeemfout (Firmware bijwerken).
  2. Hoofdprintplaat defect.
  3. Eindschakelaar defect.
  4. Geleidingsrail verroest of beschadigd.
  5. X-as niet waterpas.
  6. Stuurkast (stuurchip) defect.
  7. Stappenmotor defect.
  8. Tekenbord defect (lage waarschijnlijkheid).
  9. Kabeldefect (stuurkabel & voedingskabel stuurunit) (lage waarschijnlijkheid).

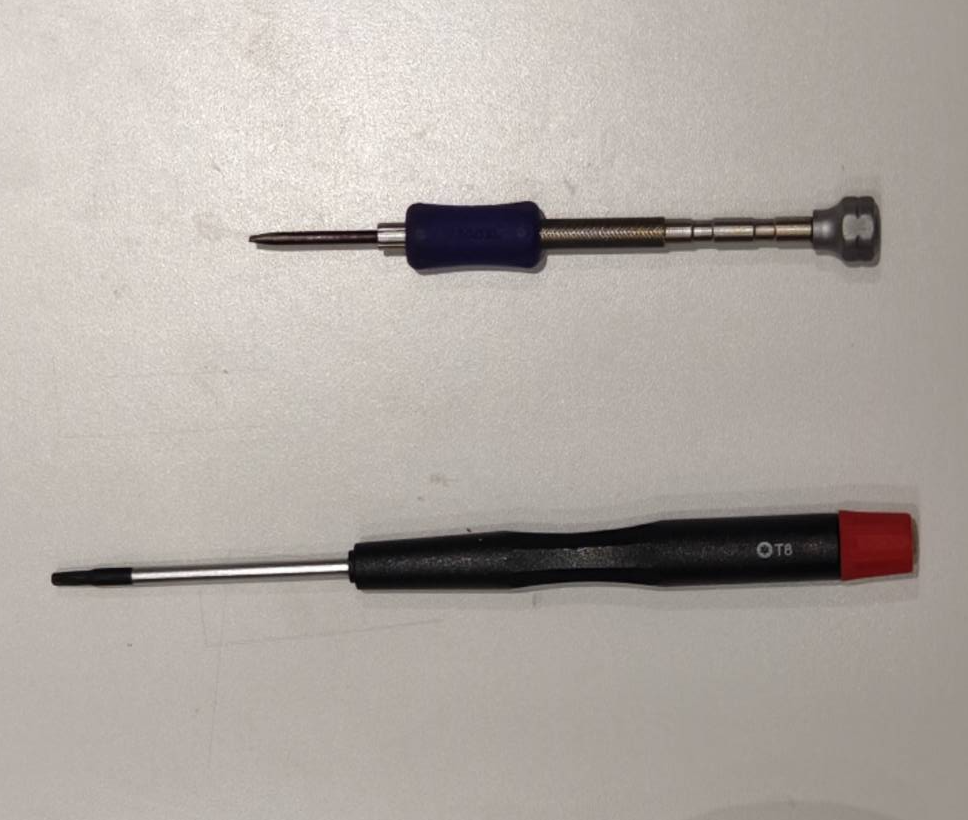

Gereedschap

  1. T8 Torx-schroevendraaier (optioneel)
  2. Platkopschroevendraaier (optioneel)

Stap 1 - Controleer henmatig of de laserkop soepel beweegt:

  • Schakel de machine uit en trek de netstekker uit het stopcontact.


  • Beweeg de laserkop henmatig naar de vier hoeken.Step_1.gif

Bevestig uw resultaat en bepaal de volgende actie:

Stap 1.1 - Smeer de geleidingsrails:

  • Raadpleeg de instructies in onderstaene link om de geleidingsrails te smeren.
  • Probeer na het smeren de laserkop opnieuw te bewegen om te controleren of deze beweegt zoals getoond in Stap 1.

Bevestig uw resultaat en bepaal de volgende actie:

  • Ja, deze beweegt zoals getoond in de video van Stap 1. >> Probleem opgelost
  • Nee, deze kan nog steeds niet bewegen zoals getoond in de video van Stap 1 >> Maak foto's of een video, en Neem contact op met de klantenservice.
    • Mogelijke oorzaak: De geleidingsrails kunnen geroest zijn.

Voorbeelden van foto's of video's die vereist zijn voor rapportage:

X-as geleidingsrail:
Y-as optische as - Links:

Y-as optische as - Rechts:



Stap 2 - Sluit firmwareproblemen uit:

Een onjuiste firmware-installatie kan soms homing-afwijkingen veroorzaken. Het opnieuw bijwerken van de firmware kan helpen om firmware-afwijkingen snel uit te sluiten.

  • Volg de stappen in 4-7 Firmware-update om ervoor te zorgen dat deze is bijgewerkt naar de nieuwste versie.



  • Probeer na voltooiing van de update opnieuw te homen.


Bevestig uw resultaat en bepaal de volgende actie:

  • Ja, de machine heeft succesvol gehomed >> Probleem opgelost.

Stap 3 - Controleer de LED op de laservoeding

Controleer of de LED op de laservoeding constant brent.

  • Draai de T8-schroeven aan de zijkant los om het zijpaneel te openen.

  • Raadpleeg onderstaene foto en controleer of de LED van de laservoeding constant brent zonder te knipperen.



Bevestig uw resultaat en bepaal de volgende actie:

  • Uit of knipperend >> Maak een video-opname van de homing-fout en de status van de indicatielampjes >> Neem contact op met de klantenservice om het probleem te melden.
    • Mogelijke oorzaak:
      1. Storing in laservoeding, vervanging noodzakelijk.

Stap 3.1 - Controleer de LED's van de Driver Box

Controleer de groene LED-lampjes op de drie Driver Boxes. Knipperen ze constant tijdens sten-by?
(Knipperen tijdens sten-by is normale werking)

Bevestig uw resultaat en bepaal de volgende actie:

  • Uit of constant aan >> Maak een video-opname van de homing-fout en de status van de indicatielampjes >> Neem contact op met de klantenservice om het probleem te melden.

    • Mogelijke oorzaken:
      1. Defect in Driver Box.
      2. Defect in Driver-signaalkabel (Driver naar moederbord).
      3. Defect in Driver-voedingskabel (Driver naar 48V PSU & motor).

Stap 3.2 - Bevestig bedrading en parameters van Driver Box

  • Controleer dat de bedrading correct is aangesloten en niet los zit. Als iets los zit, raadpleeg dan de onderstaene video's om opnieuw aan te sluiten.

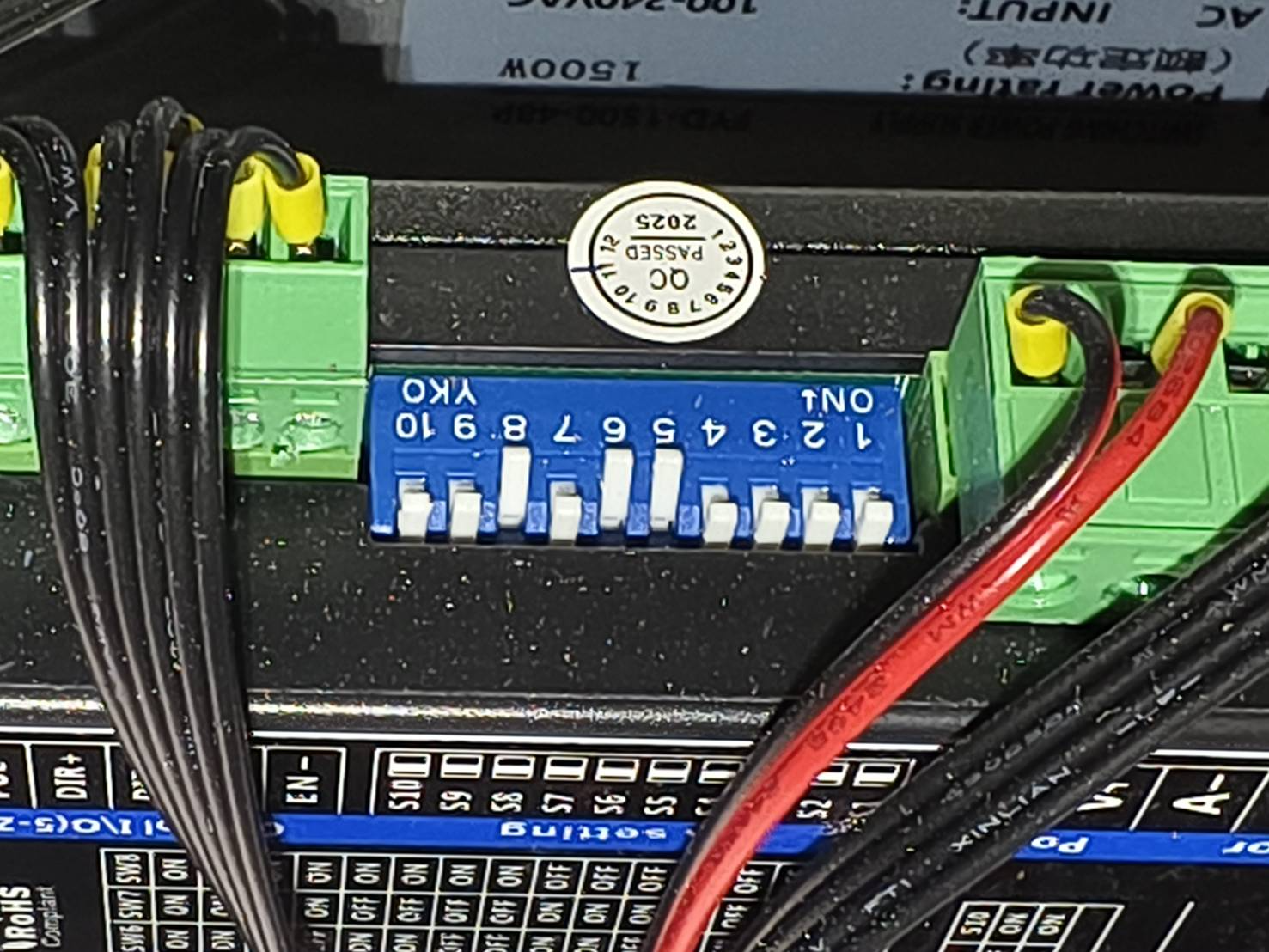

  • Controleer de parameters van de Driver Box. In het middengedeelte van elke driver box bevinden zich witte DIP-schakelaars voor het instellen van parameters.

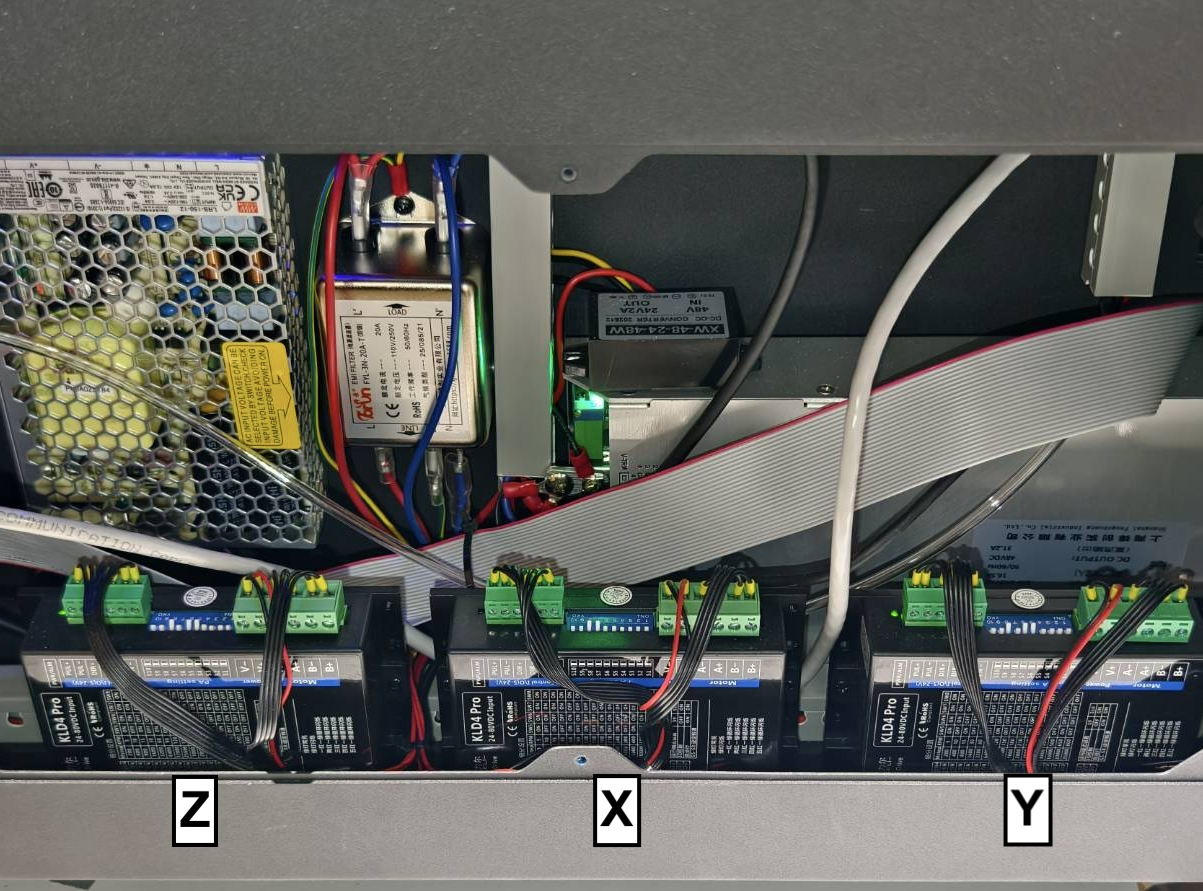

    De drie driver boxes zijn voor de Z-as (links), X-as (midden) en Y-as (rechts).


    Parameterinstellingen: De schakelaarposities moeten overeenkomen met de onderstaene voorbeelden. Z- en Y-assen delen dezelfde parameters, terwijl de X-as afwijkt.

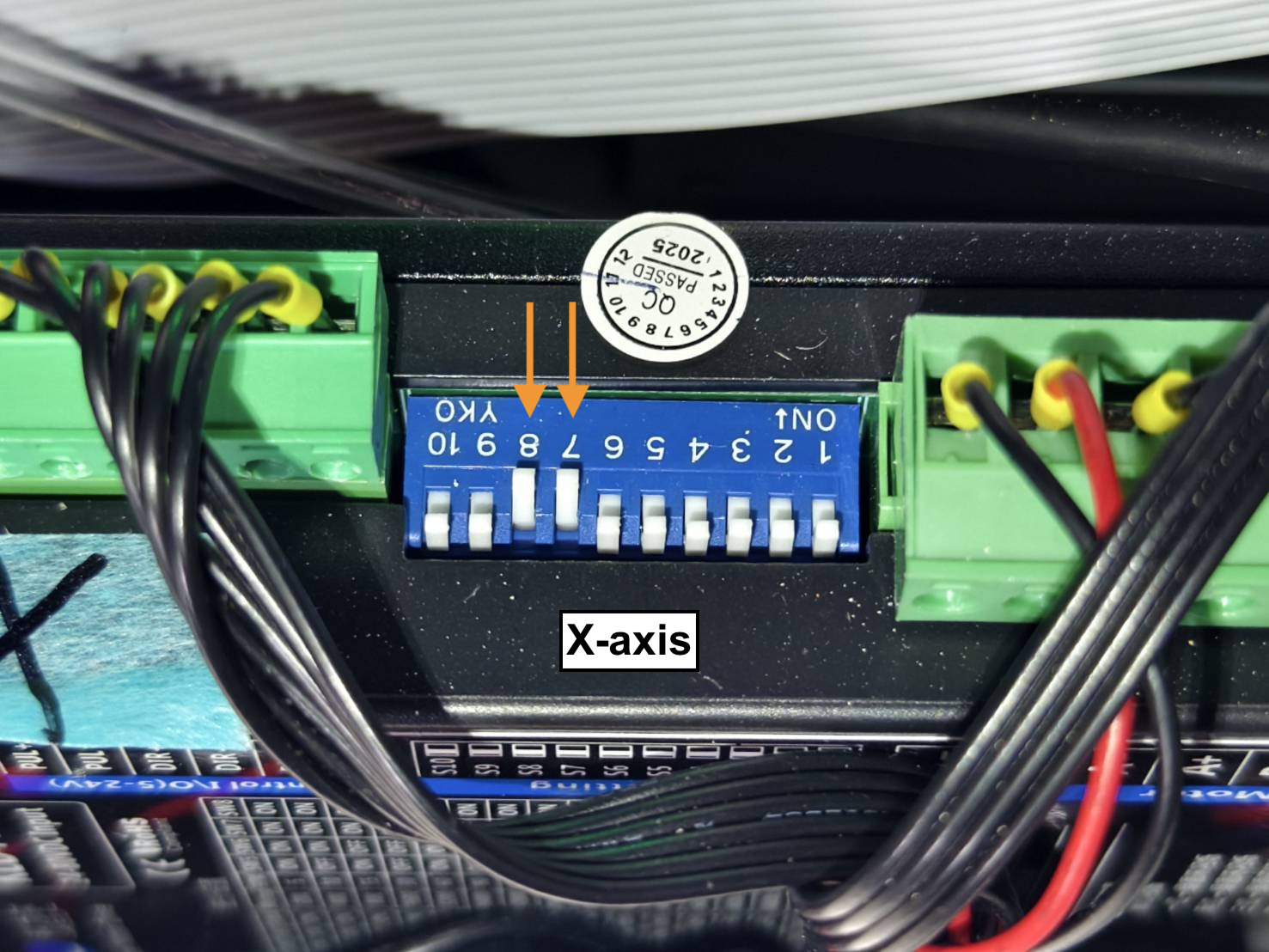

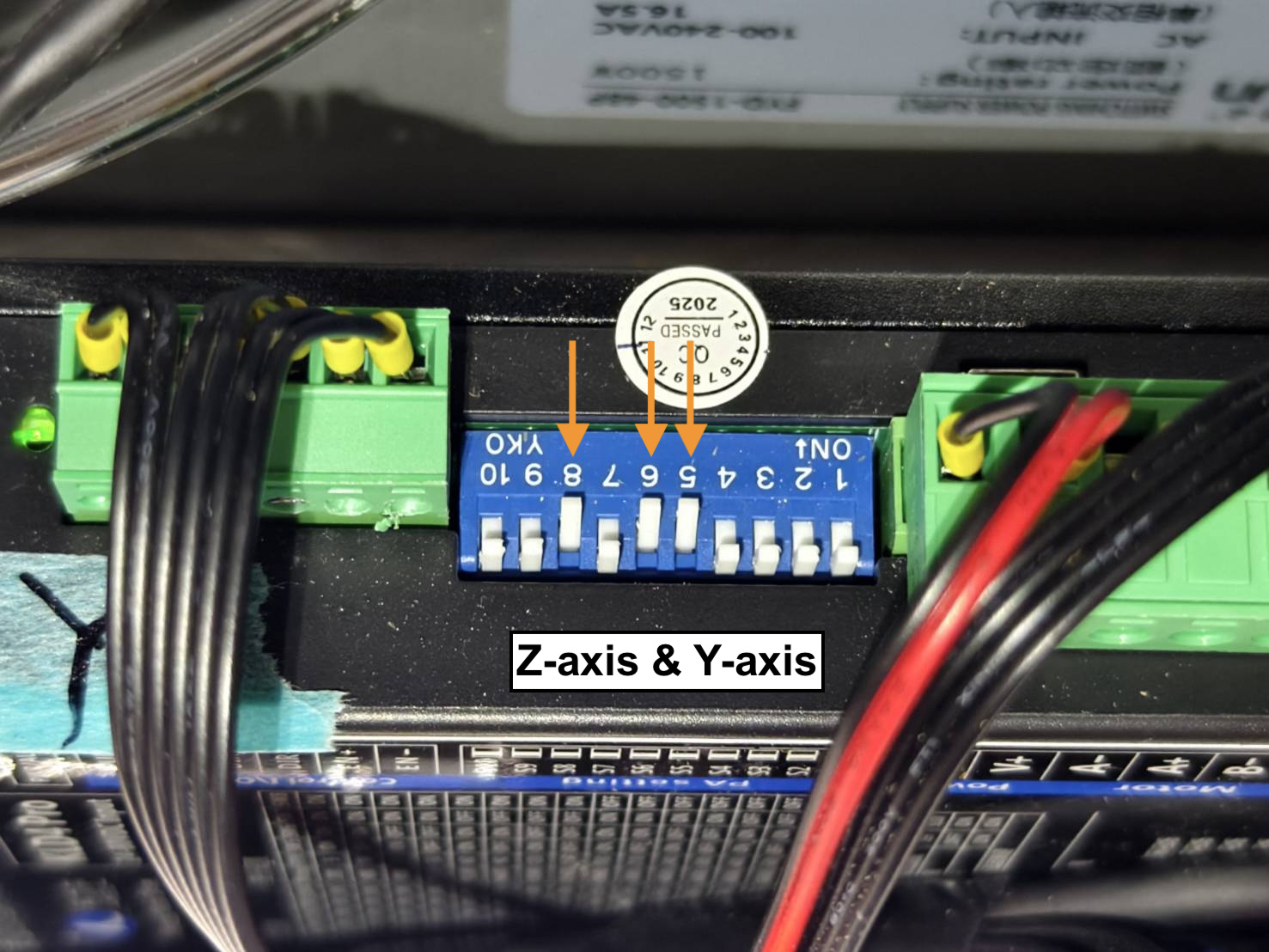

    Z-as & Y-as X-as
    5, 6, 8 = ON 7, 8 = ON

  • Na bevestiging, test het homing-proces opnieuw.

Bevestig uw resultaat en bepaal de volgende actie:

  • Bevestigd, homing succesvol >> Probleem opgelost

Stap 4 - Controleer de eindschakelaars

Eindschakelaars worden gebruikt om de geleidingsrails en optische as te stoppen wanneer de laserkop de uiteinden bereikt.
Homing-problemen kunnen worden veroorzaakt door defecte eindschakelaars, waardoor de laserkop niet stopt of te vroeg stopt.

  • Raadpleeg de video en controleer of uw eindschakelaar-pictogrammen correct reageren wanneer ze worden ingedrukt.
  • Schakelaar indrukken = Pictogram GESLOTEN
  • Schakelaar loslaten = Pictogram OPEN

X-as en Y-as eindschakelaar controle


Bevestig uw resultaat en bepaal de volgende actie:

  • Zowel X- als Y-as functioneren normaal zoals in de video >> Ga verder naar Stap 5
  • Eén of beide functioneren niet >> Maak een video van het probleem (Voorbeeldvideo) en ga verder naar Neem contact op met de klantenservice
    • Mogelijke oorzaken:
      1. Hoofdprintplaat defect
      2. Eindschakelaar defect
      3. Tekenbedieningsprintplaat defect (Lage waarschijnlijkheid)
      4. 28-pins grijze kabel defect (Lage waarschijnlijkheid)

Stap 5 - Controleer of Autofocus normaal werkt

Voer een autofocus uit om te zien of deze normaal werkt. Klik op de AF-knop om de functie te bevestigen.





Bevestig uw resultaat en bepaal de volgende actie:

  • Ja, Autofocus functioneert normaal >> Stap 6
  • Nadat u de bovenstaene stappen hebt voltooid, blijft het referentiepuntprobleem bestaan >> Maak een video van de situatie (Voorbeeldvideo) en Neem contact op met de klantenservice.
    • Mogelijke oorzaken:
      1. Hoofdprintplaat is beschadigd en moet worden vervangen.
      2. Driver Box is beschadigd en moet worden vervangen (Lage waarschijnlijkheid).
      3. Laservoeding is beschadigd en moet worden vervangen (Lage waarschijnlijkheid).

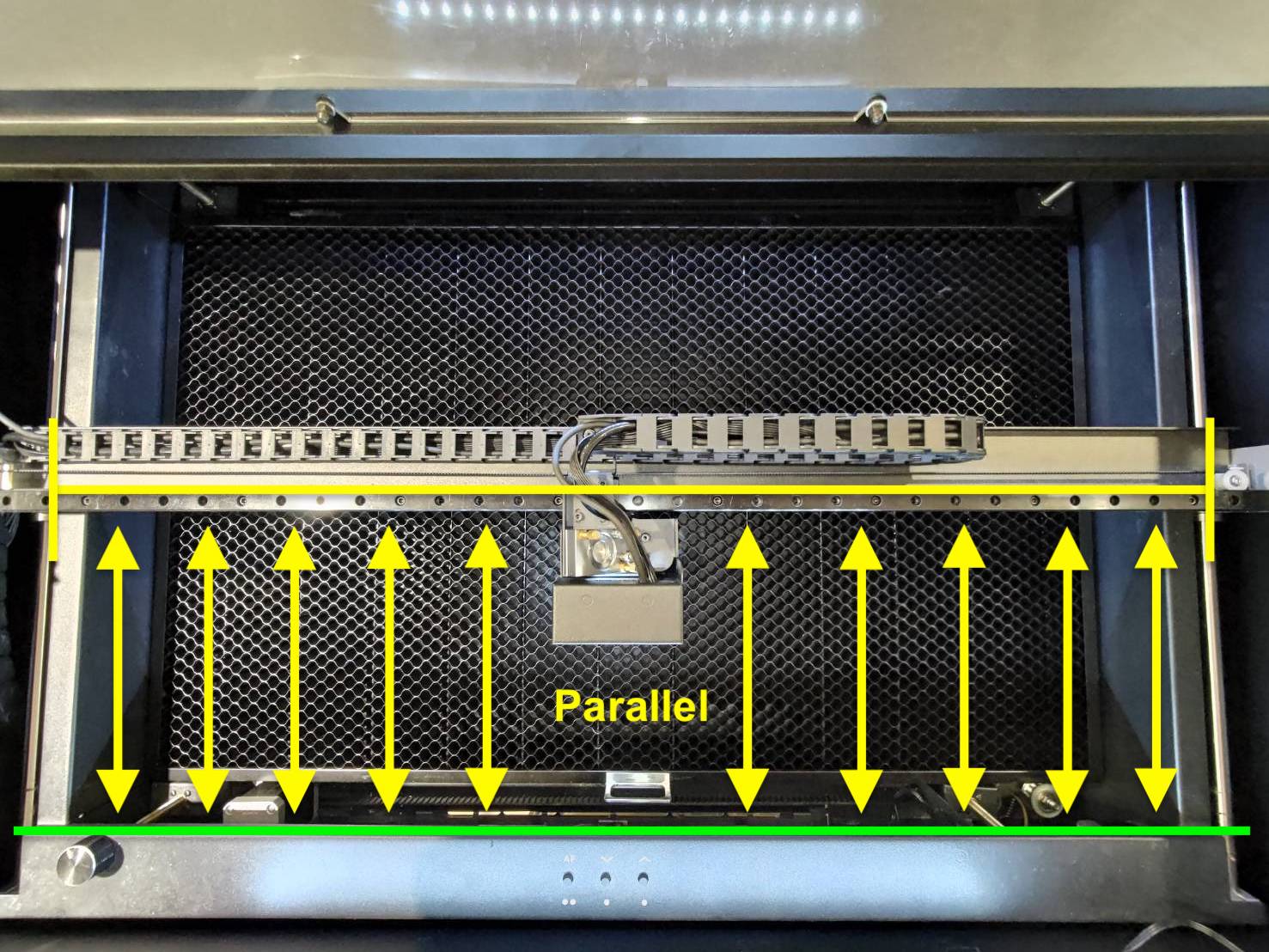

Stap 6 - Controleer de waterpassten van de X-as

  • Voor informatie over het testen en afstellen van de waterpassten van de X-as, raadpleeg de volgende link. Zorg ervoor dat de riemschijven niet los zitten, zoals aan het einde van de video wordt getoond.
    5-14 X-as waterpasafstelling
    The

Bevestig uw resultaat en bepaal de volgende actie:

  • Na afstelling werkt de referentiepuntprocedure normaal >> Probleem opgelost
  • X-as is parallel, maar Y-as referentiepuntprocedure mislukt >> Ga verder naar Stap 7
  • X-as is parallel, maar X-as referentiepuntprocedure mislukt >> Neem een video op (Voorbeeld) en Neem contact op met de klantenservice.
    • Mogelijke oorzaken:
      1. X-as Driver Box storing
      2. Driver signaalkabel storing
      3. Driver voedingskabel storing
      4. Hoofdprintplaat storing (Lage waarschijnlijkheid)

Stap 7 - Stel de zilveren onderdelen van de sensor en metalen lipjes af:

  • De metalen lipjes (rode cirkel) van de eindschakelaar kunnen na verloop van tijd vermoeid raken, wat de gevoeligheid beïnvloedt. Dit gebeurt meestal bij de eindschakelaar van de Y-as.
    Step


  • Oplossing: Trek het zilveren onderdeel en het metalen lipje uit elkaar om de sensorgevoeligheid te verhogen.

Bevestig uw resultaat en bepaal de volgende actie:

  • Na afstelling kan de machine nu naar de thuispositie >> Probleem opgelost
  • Thuispositie zoeken mislukt >> Stap 8

Stap 8 - Verleng het contactoppervlak van de Y-as:

  • Het metalen lipje (rode cirkel) van de eindschakelaar kan na verloop van tijd vermoeid raken, wat de gevoeligheid beïnvloedt. Dit gebeurt meestal bij de Y-as.Step



  • Zoals hieronder weergegeven, kan het toevoegen van een stukje schuim of vergelijkbaar materiaal aan de X-as tijdelijk de situatie oplossen waarbij de metalen plaat de eindschakelaar van de Y-as niet bereikt.
    Step

Bevestig uw resultaat en bepaal de volgende actie:

  • Ja, het zoeken van de thuispositie werkt normaal na het verlengen van het oppervlak >> Probleem opgelost

Neem contact op met de klantenservice:

Informatie verzameld in dit artikel, zoals foto's of video's die machineproblemen tonen, moet worden gedeeld met uw distributeur of FLUX technische ondersteuning.

#End
