5-10 Systeem opnieuw flashen / RK-bord opnieuw flashen (HEXA RF)

Opmerking:

Het opnieuw flashen van het systeem is een methode om problemen zoals opstartfouten of zwarte schermen op te lossen.
Voor het opnieuw flashen van het systeem is een Windows-pc of -laptop vereist.
Het wordt aanbevolen om contact op te nemen met het officiële ondersteuningsteam voordat u deze bewerking uitvoert.

Benodigde gereedschappen:

1. Een computer met het Windows-besturingssysteem.

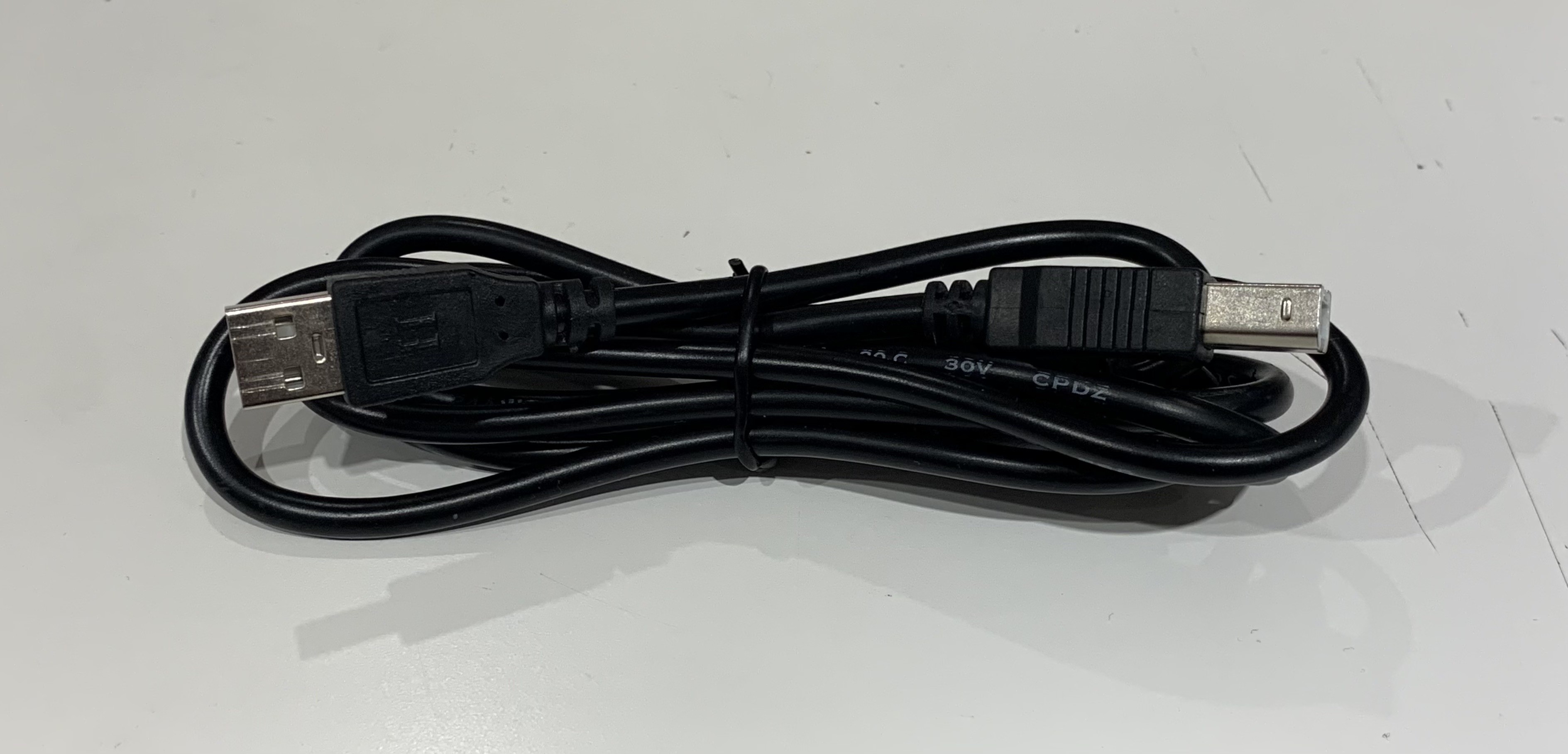

2. USB-kabel (meegeleverd in de accessoiredoos).

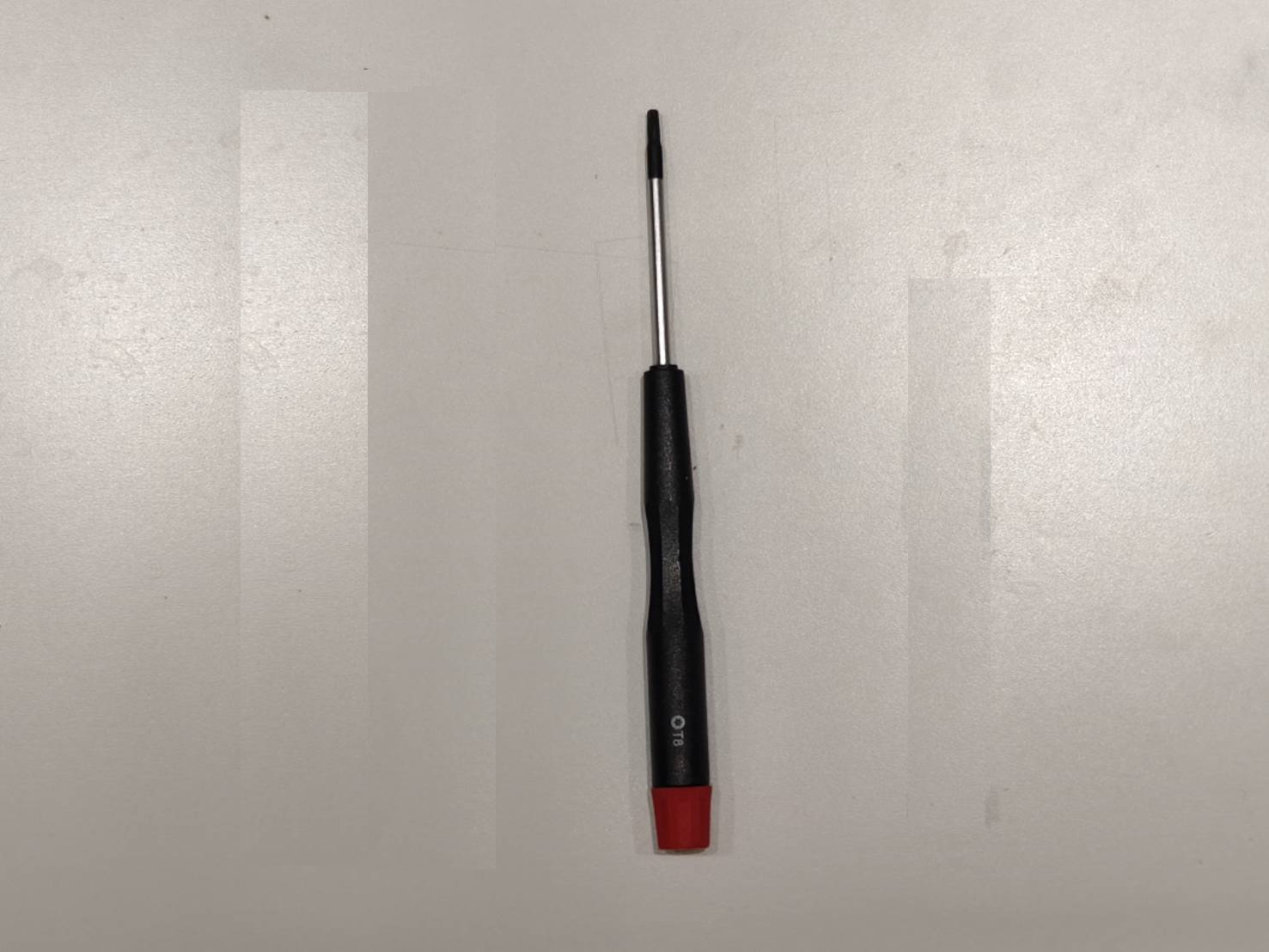

3. T8 Torx-schroevendraaier

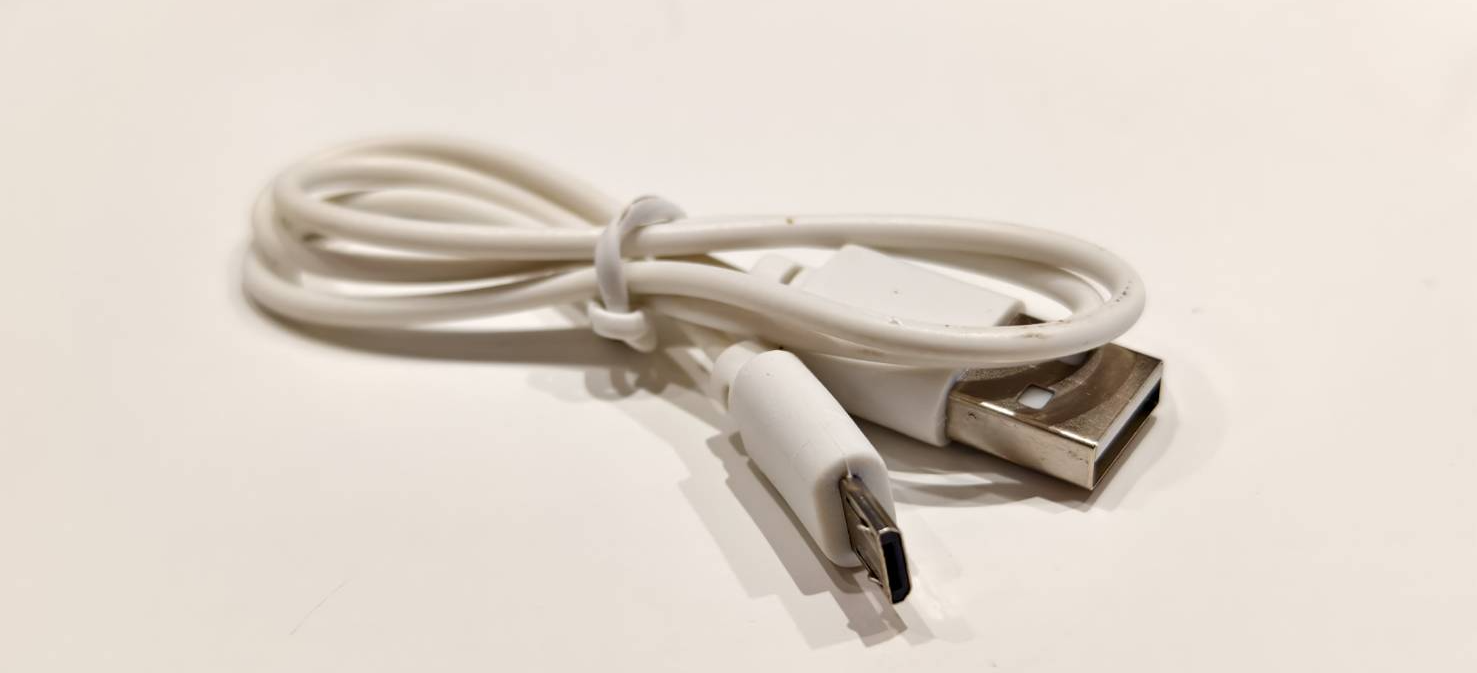

4. Micro-USB-kabel (als de originele USB-kabel verloren is gegaan, kunt u uw eigen kabel gebruiken)

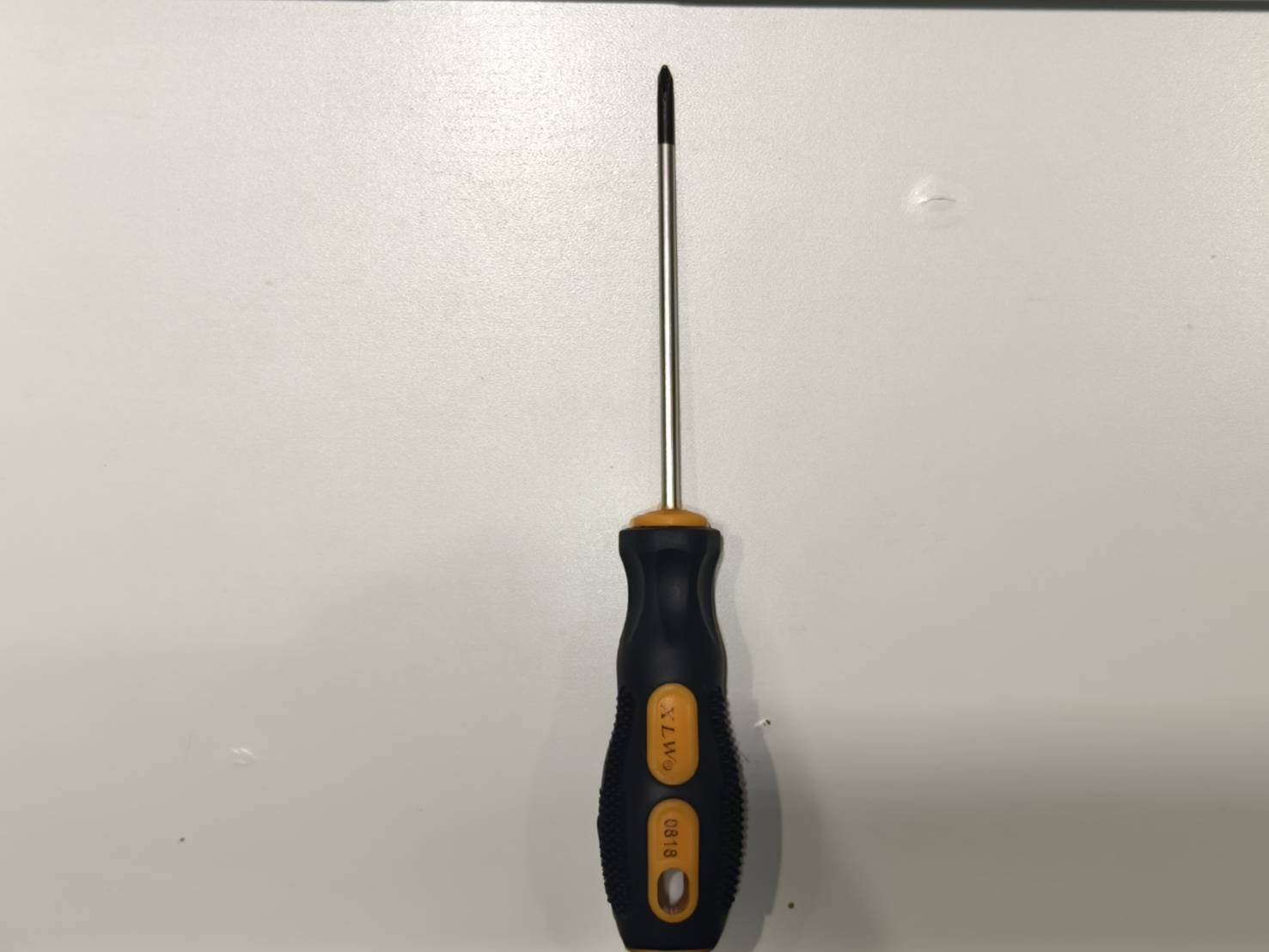

5. Kruiskopschroevendraaier (optioneel)

Downloadlinks:

(Alleen Windows-besturingssysteem)

• Systeem-flashsoftware
• Stuurprogramma's
• HEXA RF-systeembestand

Stap 1 - Gegevens downloaden van HEXA RF

⚠︎ Als uw machine niet normaal kan opstarten of geen verbinding kan maken met de computer, sla deze stap dan over en voer Geavanceerde camerakalibratie uit nadat het flashen is voltooid.

1. Werk de firmware bij naar versie 6.0.7 of hoger.
2. Werk Beam Studio bij naar versie 2.3.1 of hoger.
3. Selecteer "Machine → Machinenaam → Camerakalibratiegegevens → Gegevens downloaden".

Het gedownloade bestand bevindt zich in .zip formaat en is vernoemd naar uw machine.
Bijvoorbeeld, HEXA RF (Timothy).zip.

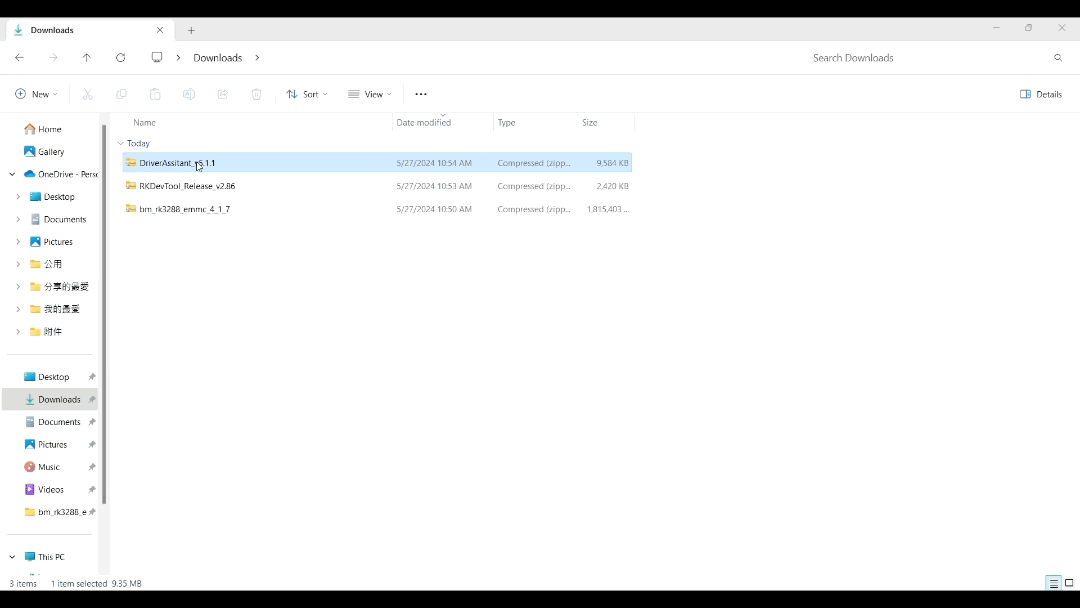

Stap 2 - Installeer stuurprogramma's en start reflash-software

Na het downloaden van de stuurprogramma's en reflash-software, installeer en start deze.

• Stuurprogramma's
• Systeem-flashsoftware

Stap 3 - Sluit USB-kabel aan

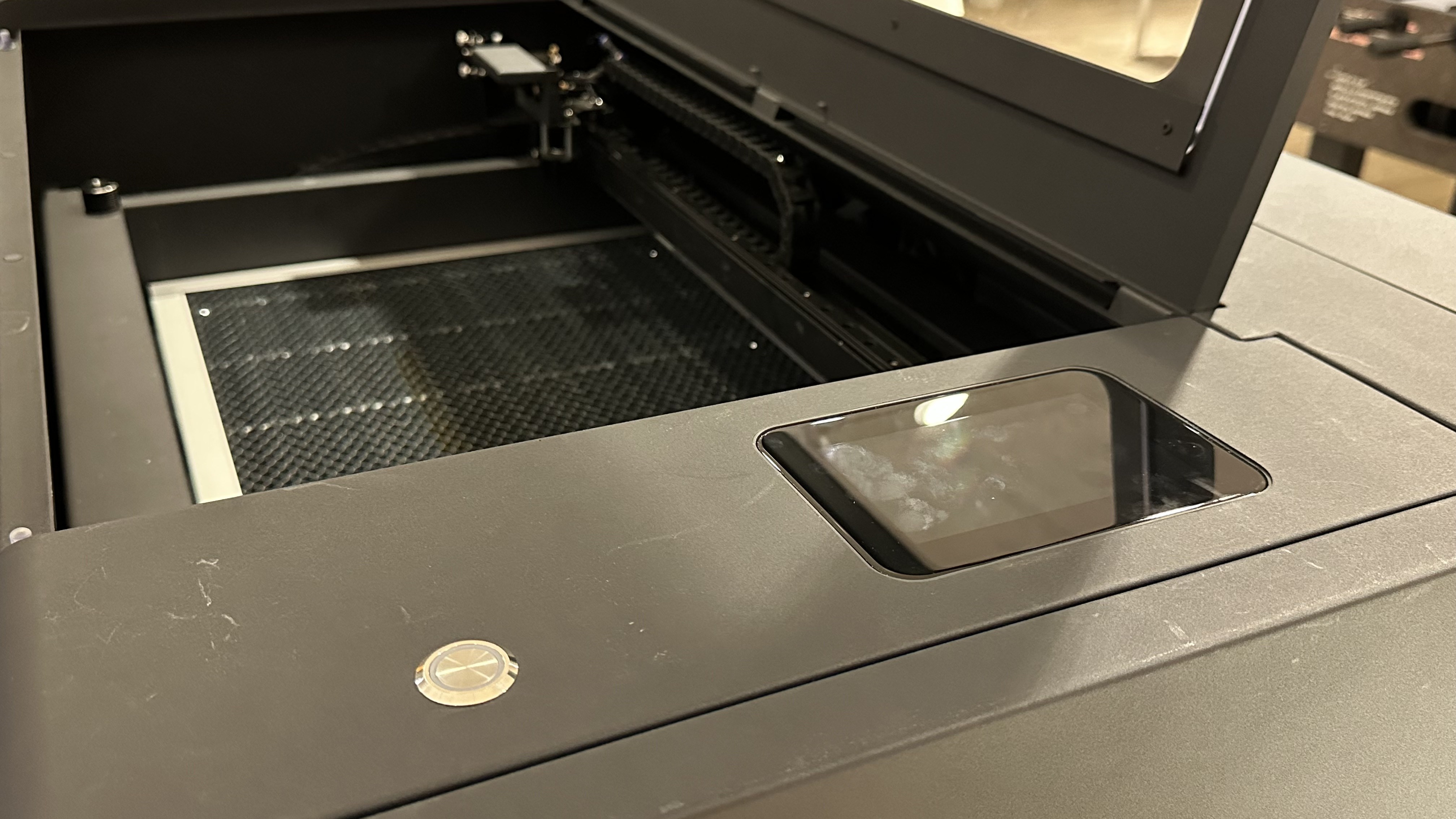

Schakel de machine UIT en sluit de USB-kabel aan op de computer.

Stap 4 - Open zijpaneel van machine en lokaliseer RK-board

• Schakel de machine uit en gebruik een T8 Torx-schroevendraaier om het zijpaneel te openen.

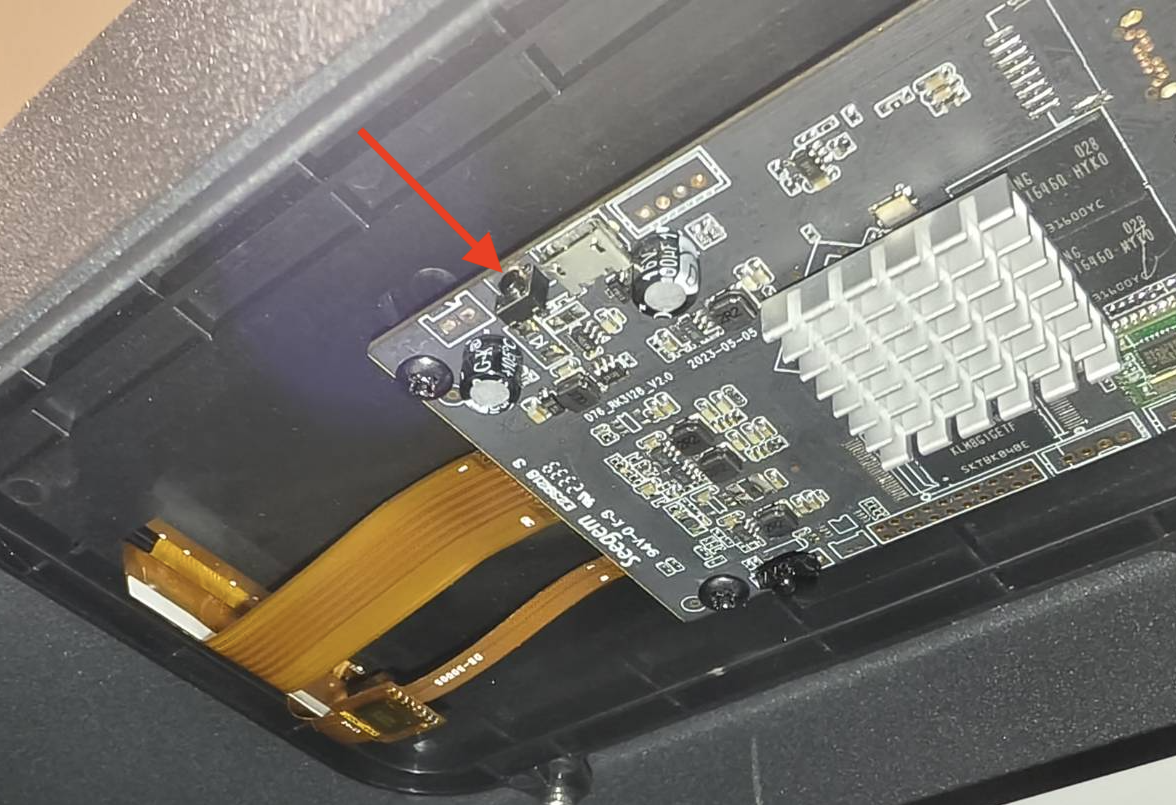

• Zoals te zien in de video, bevindt het RK-board zich bovenin het chassis. Lokaliseer de zwarte knop op het RK-board.



Stap 5 - Bevestig verbinding

Het volgende is een reeks handelingen:

1. Houd de zwarte knop op het RK-board ingedrukt.
2. Schakel de machine in.
3. Controleer of de reflash-software op de computer "Found One Loader Device" weergeeft.
   ⚠︎ Laat de knop niet los totdat de machine is gedetecteerd.

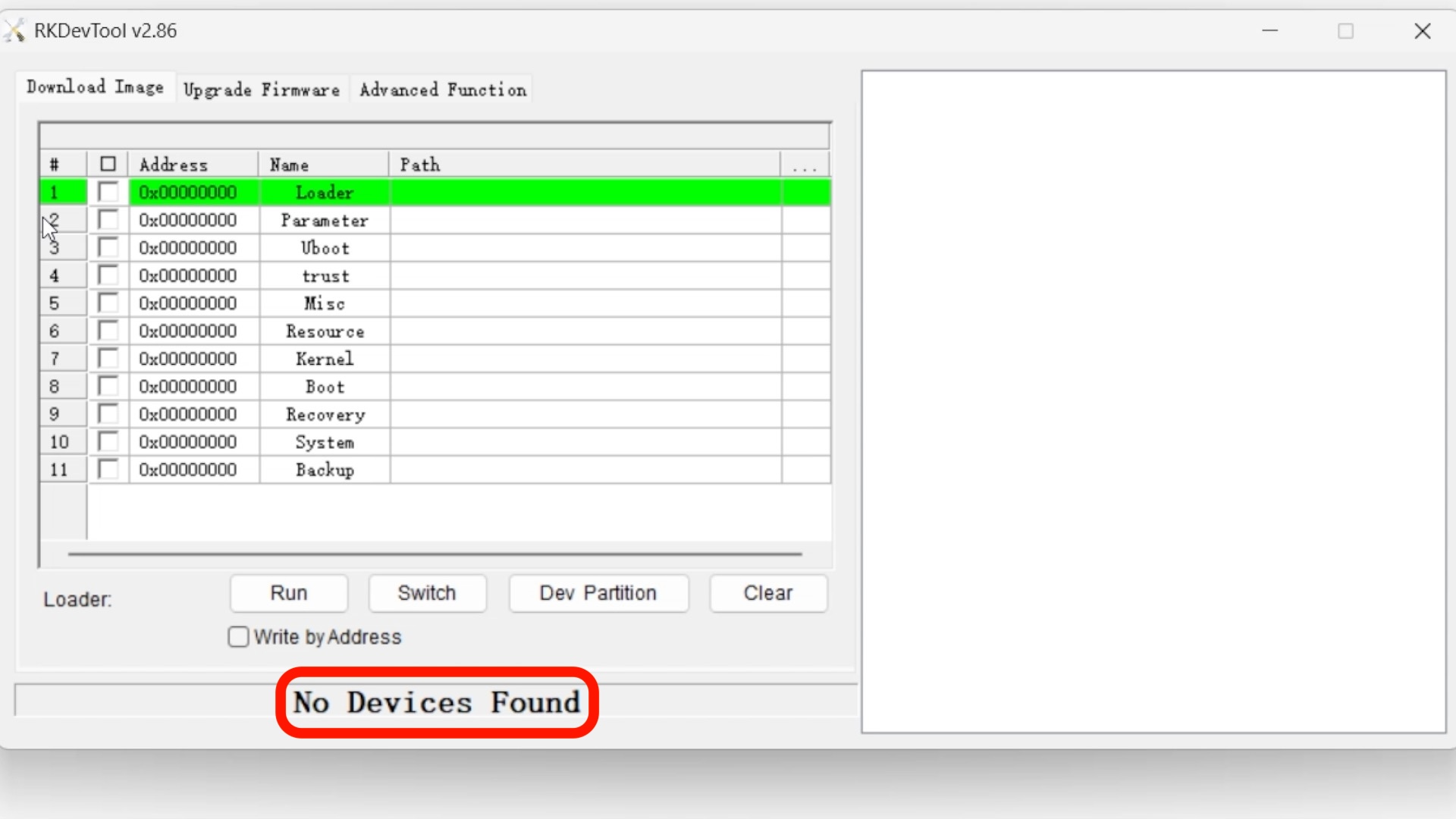

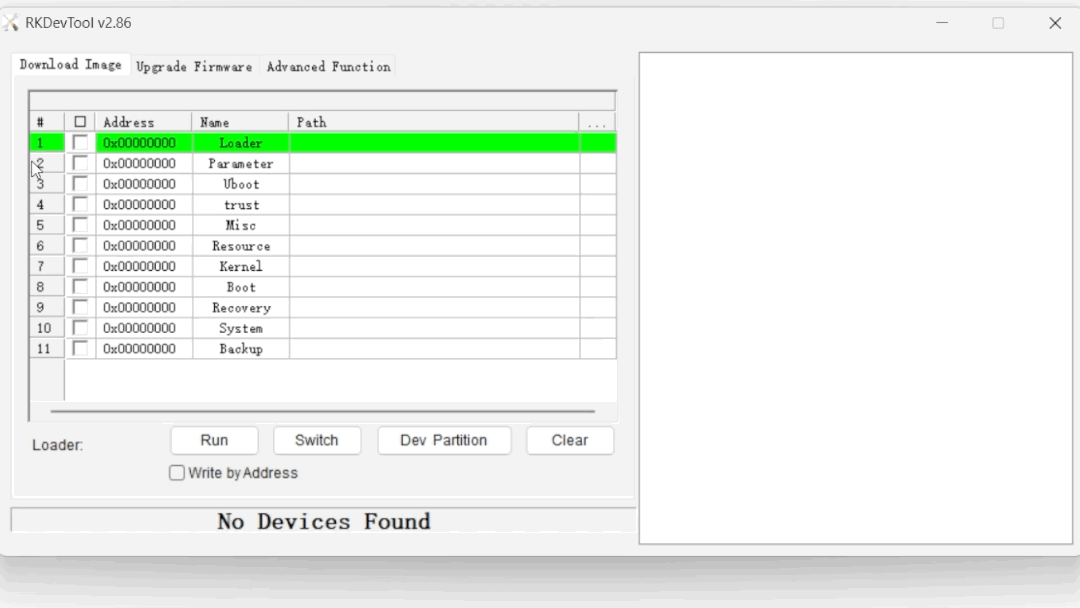

   Controleer de software. De tekst onderaan moet veranderen van "No Devices Found" naar "Found One LOADER Device".
   Dit geeft aan dat de machine in "Flashing Mode" is gekomen en u kunt de knop loslaten.



Videodemonstratie:

Stap 5.1 - Micro-USB-verbindingsmethode

• Verwijder eerst het RK-board met een kruiskopschroevendraaier. (Raadpleeg de video)

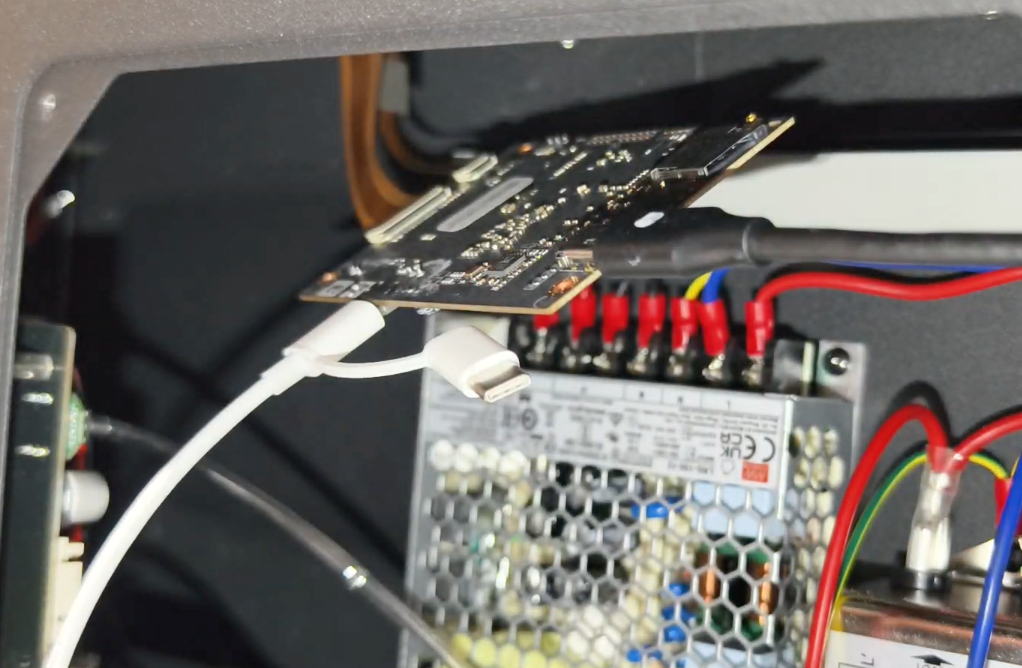

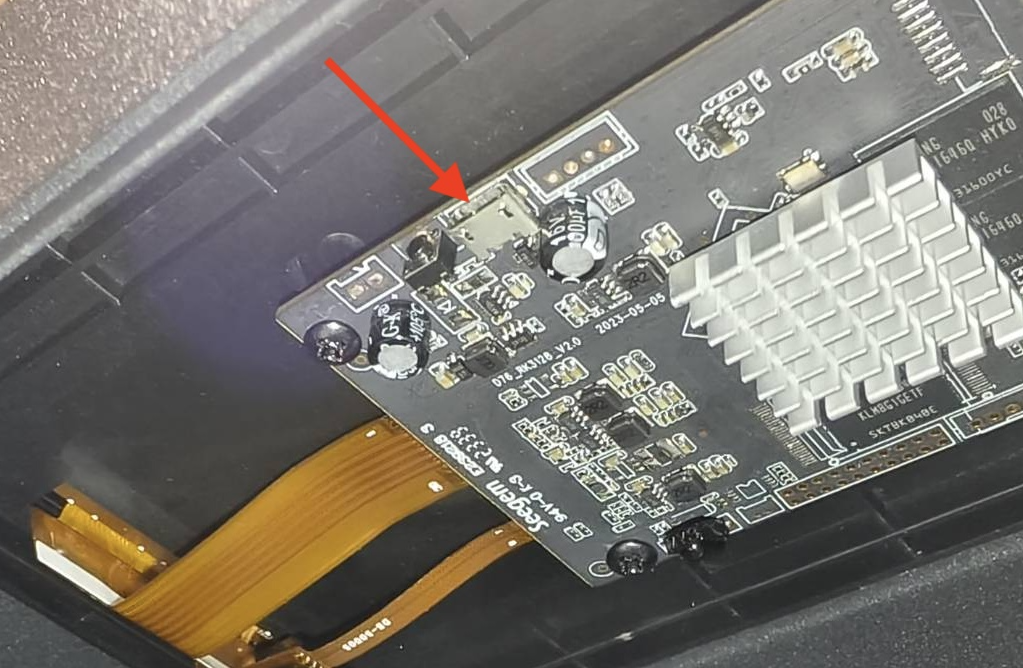

• Sluit de micro-USB-kabel aan op het RK-board. De aansluiting bevindt zich naast de zwarte knop.



• Houd na het aansluiten de zwarte knop ingedrukt, sluit het USB-A-uiteinde aan op de computer en schakel vervolgens de machine in. De computer detecteert deze automatisch, zoals te zien is in de video.

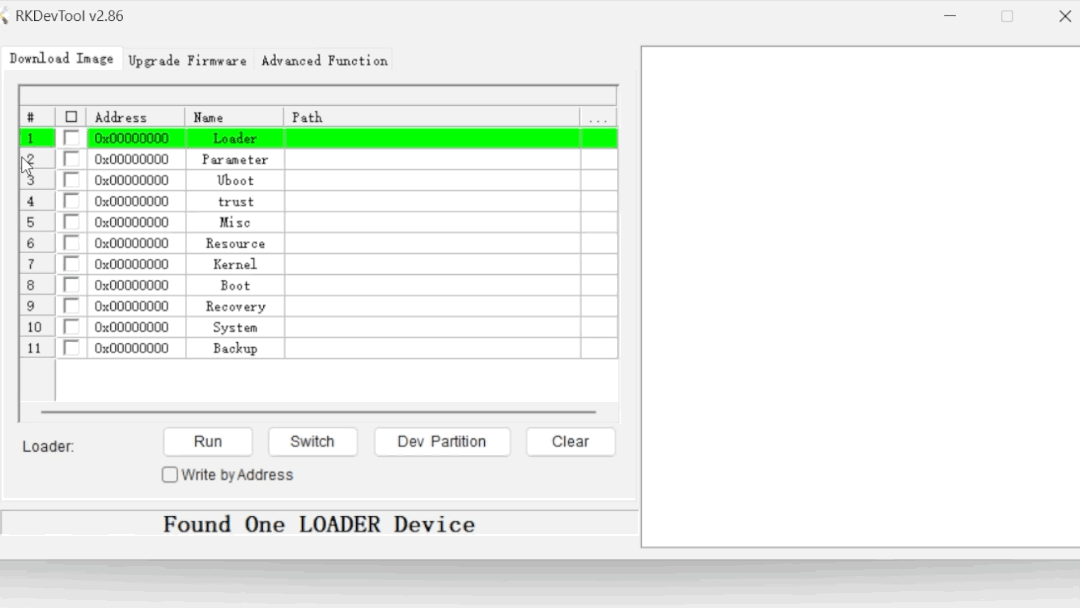

Stap 6 - Start het opnieuw flashen

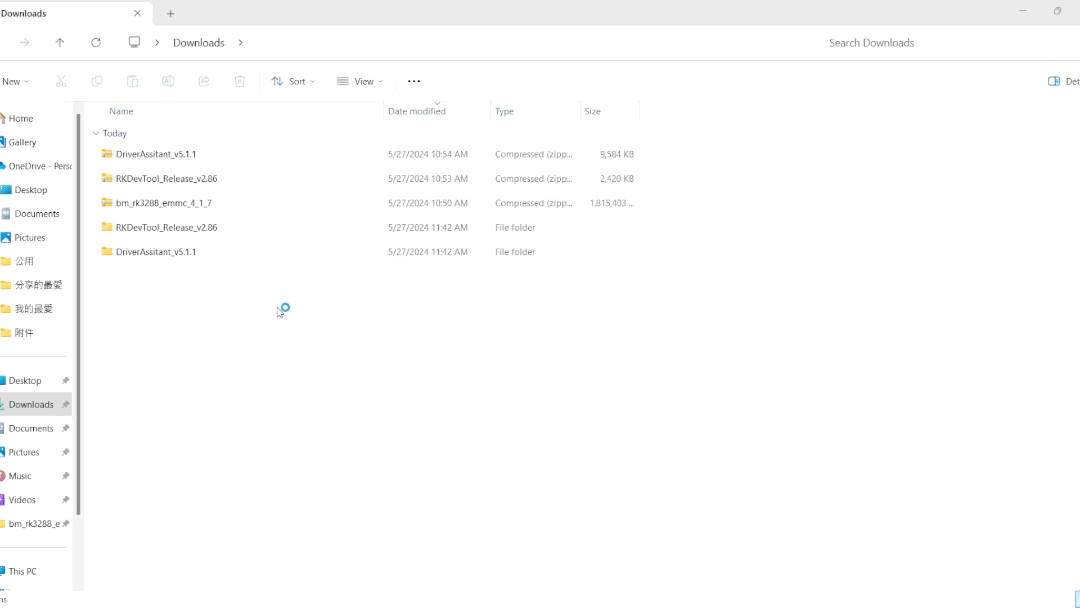

• Pak de gedownloade firmware uit.


• Selecteer de firmware en start het proces voor opnieuw flashen.

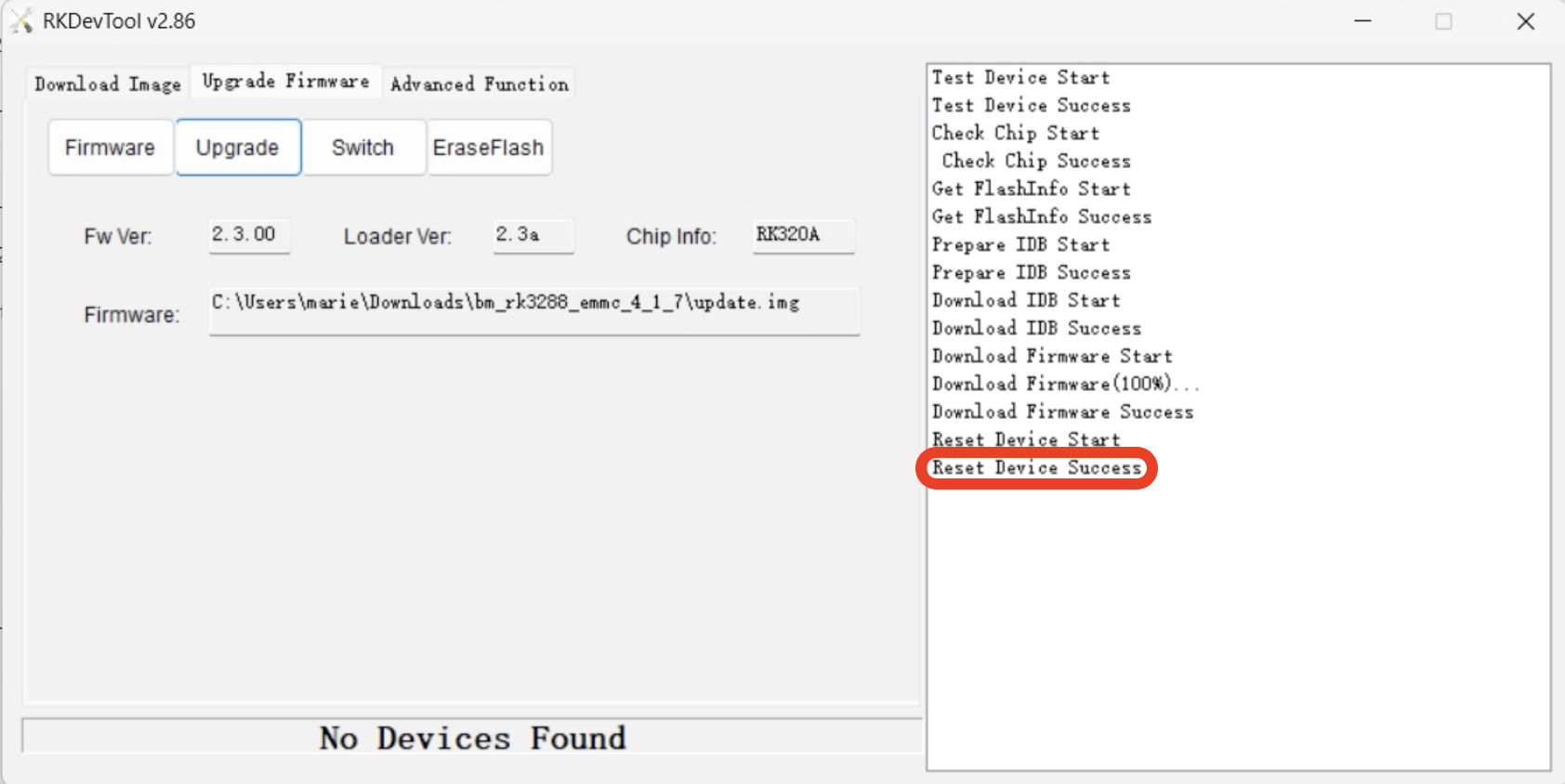

Stap 7 - Controleer de status van het opnieuw flashen

Wanneer de status aan de rechterkant "Reset Device Success" toont, betekent dit dat het opnieuw flashen is voltooid.
Als de status niet "Reset Device Success" toont, kan dit duiden op een mislukt opnieuw flashen. Neem Neem contact op met de klantenservice en voeg een schermafbeelding van de software toe.

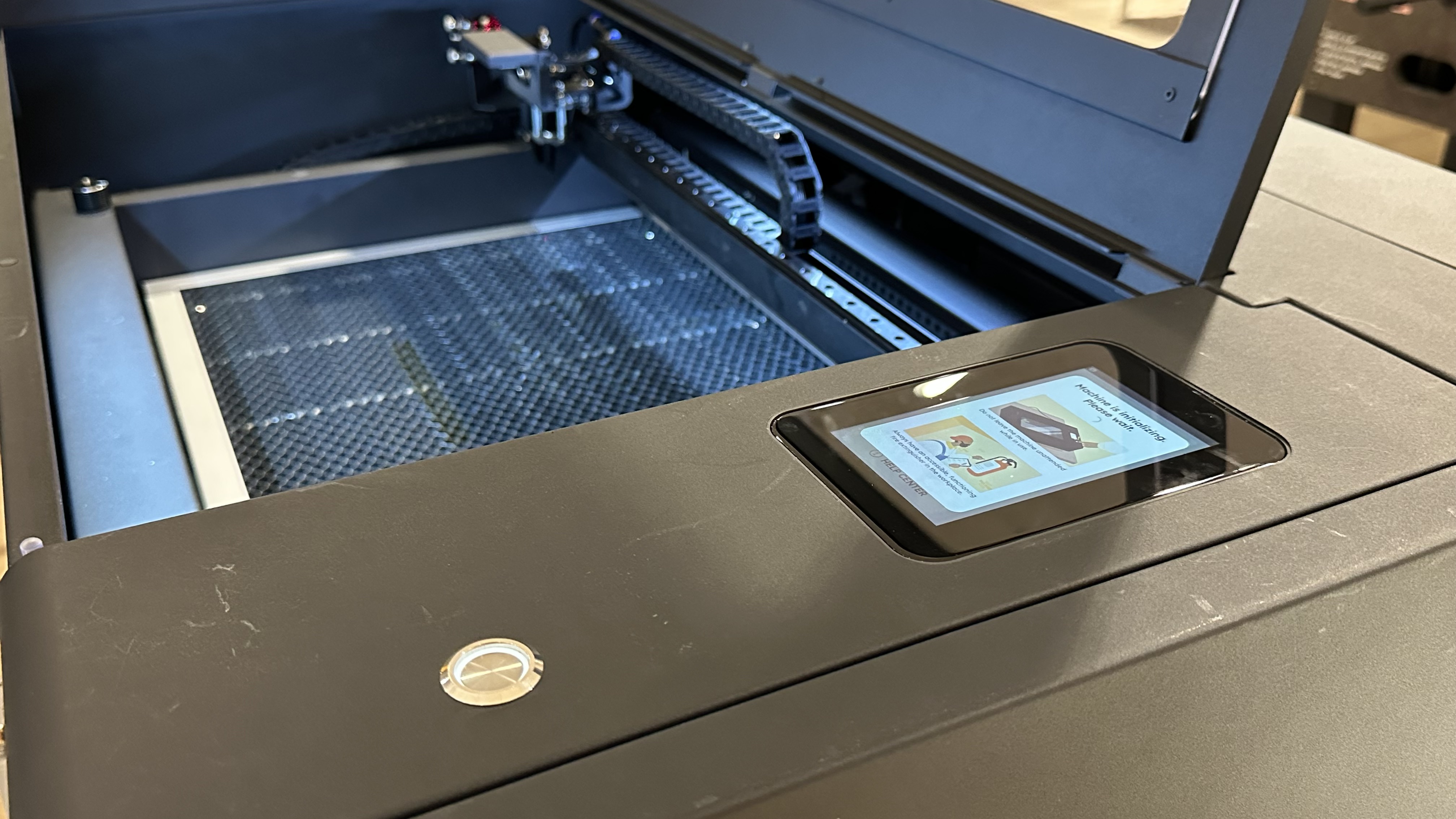

Stap 8 - Opnieuw flashen geslaagd

Na voltooiing van het proces zal de machine opnieuw opstarten. De lampjes en het scherm gaan eerst uit.

Na enkele minuten gaan de lampjes en het scherm weer aan.
Het scherm toont ongeveer 3 tot 5 minuten "Initialiseren" voordat het hoofdmenu verschijnt.

Stap 9 - Firmware bijwerken

Zodra u de hoofdpagina bereikt, is het opnieuw flashen voltooid.
Raadpleeg de volgende handleidingen om verbinding te maken met Wi-Fi en de firmware bij te werken naar de nieuwste versie.

• Verbindingsinstellingen
• Firmware-update

Stap 10

Schakel de machine uit, verwijder de USB-B of Micro-USB kabel en draai de vier schroeven van het RK-bord weer vast.
(Als u het RK-bord niet hebt verwijderd, sla deze stap over en ga direct naar Stap 11.)

Stap 11

Plaats de zijkap terug.

Stap 12 - Gegevens uploaden

Schakel de machine in, start Beam Studio 2.3.1 of hoger en selecteer "Machine → Machinenaam → Camerakalibratie-gegevens → Gegevens uploaden → Selecteer Stap 1."

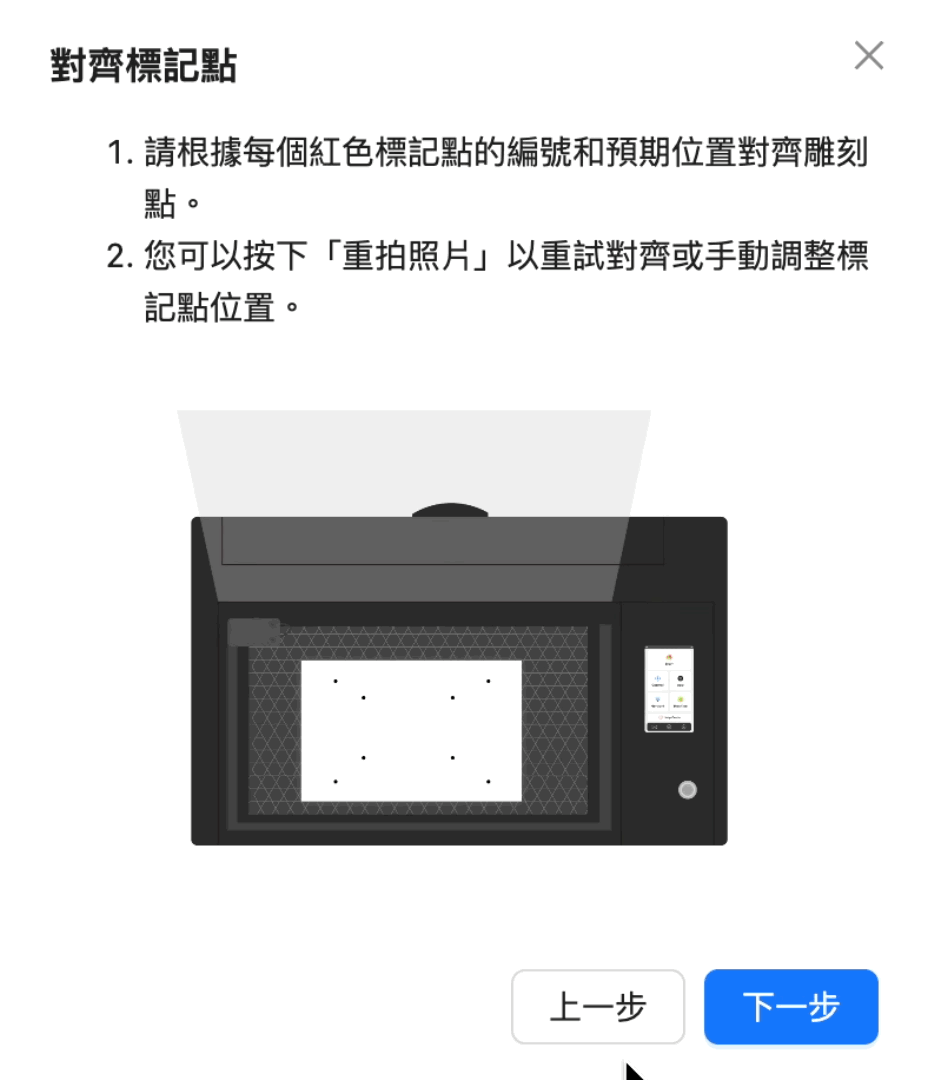

Stap 13 - Camera kalibreren

Gelieve Camera kalibreren opnieuw uit om een nauwkeurige voorvertoning te verkrijgen.
