5-12 Machine kan niet worden ingeschakeld

FLUX Support Team
  • Bijgewerkt

Beschrijving

Er zijn verschillende redenen waarom een machine mogelijk niet kan worden ingeschakeld, waaronder systeemfalen, schermstoring of problemen met de USB-C-kabel, RK-besturingsprint, voedingsadapter, moederbord, zekering en andere factoren.

Volg de onderstaande stappen voor probleemoplossing.

Mogelijke oorzaken

  1. Systeemfalen (Firmware bijwerken, fabrieksinstellingen herstellen of de RK-besturingsprint opnieuw flashen).
  2. Probleem met de USB-C-verbindingskabel.
  3. Verbindingskabel is niet correct aangesloten.
  4. Het touchscreen zelf is beschadigd.
  5. RK-besturingsprint defect.
  6. Moederbord defect.
  7. 12V voeding defect.

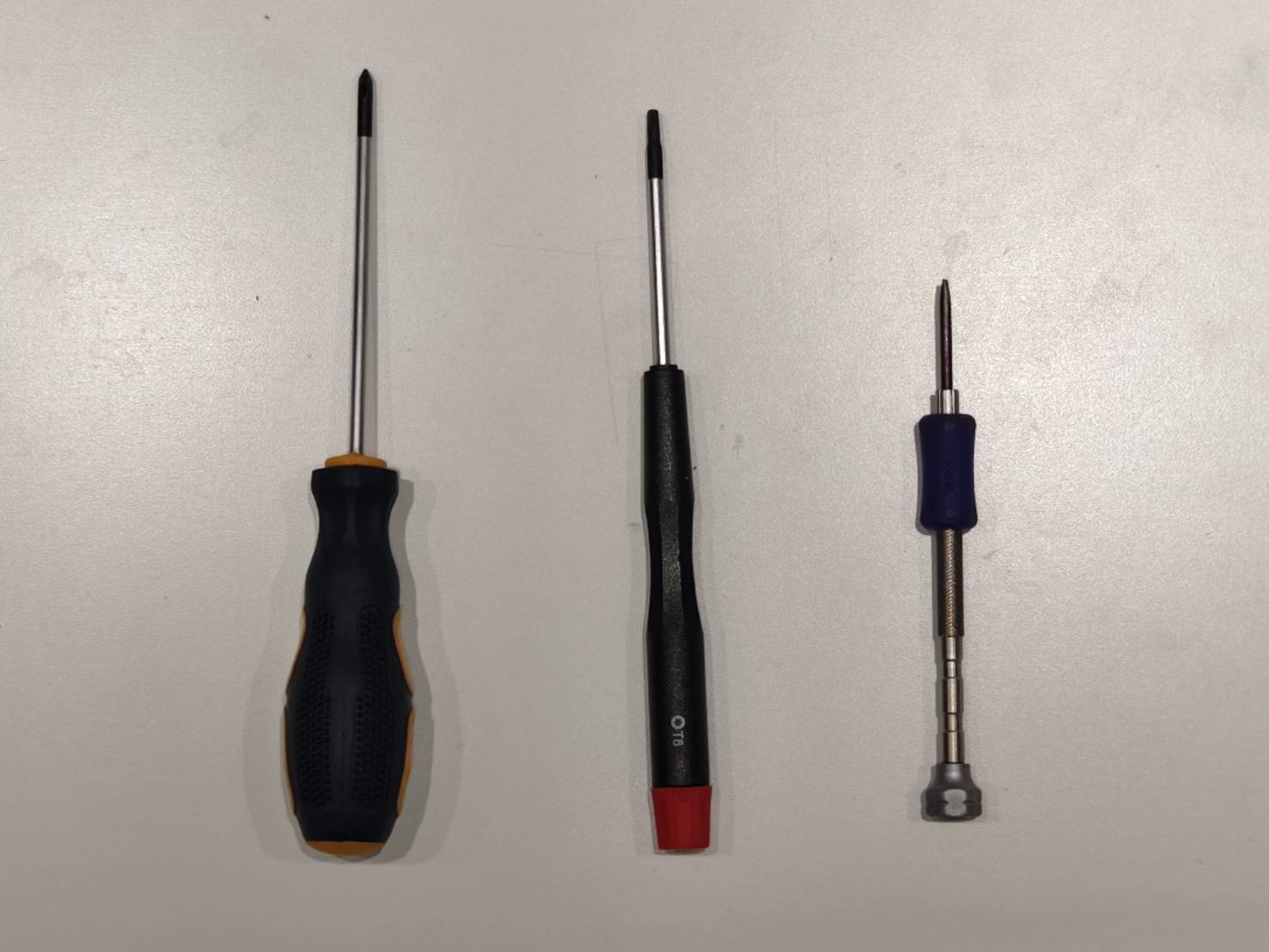

Gereedschap

  1. Kruiskopschroevendraaier (Optioneel)
  2. T8 Torx-schroevendraaier (Optioneel)
  3. Platte schroevendraaier (Optioneel)

Stap 1

Controleer of de noodstopknop is ingedrukt, wat kan leiden tot het niet kunnen inschakelen.
(Zorg ervoor dat de knop NIET is ingedrukt)



Bevestig het resultaat en bepaal de volgende actie:

  • Knop is niet ingedrukt >> Stap 2
  • Na het draaien en loslaten van de knop wordt deze ingeschakeld >> Probleem opgelost

Stap 2

Schakel over naar een ander stopcontact om te controleren of de machine kan worden ingeschakeld.



Bevestig het resultaat en bepaal de volgende actie:

  • Ja, de machine wordt normaal ingeschakeld. >> Probleem opgelost
  • Nee, de machine kan nog steeds niet worden ingeschakeld. >> Stap 3

Stap 3

Controleer of de tuimelschakelaar op AAN staat en of het indicatielampje brandt.

Tuimelschakelaar lampje AAN (Normaal) Tuimelschakelaar lampje UIT (Afwijkend)



Bevestig het resultaat en bepaal de volgende actie:

  • Ja, het lampje brandt. >> Stap 4

Stap 3.1

Gebruik gereedschap of uw vingernagel om de zekeringhouder in het rode kader te verwijderen. Controleer of de interne zekering brandsporen vertoont. Indien dit het geval is, kunt u de reservezekering in de houder als vervanging gebruiken.




Bevestig het resultaat en bepaal de volgende actie:

  • Ja, de machine wordt ingeschakeld. >> Probleem opgelost
  • Nee, de machine kan nog steeds niet worden ingeschakeld. >> Neem contact op met ondersteuning
    • Mogelijke oorzaken:
      1. Het stopcontact van de machine is defect.
      2. Beide zekeringen zijn defect.

Stap 4

Controleer of het indicatielampje van de aan/uit-knop brandt.

Lampje AAN Lampje UIT



Bevestig het resultaat en bepaal de volgende actie:

  • Ja, het lampje van de aan/uit-knop brandt continu. >> Stap 5

Stap 5

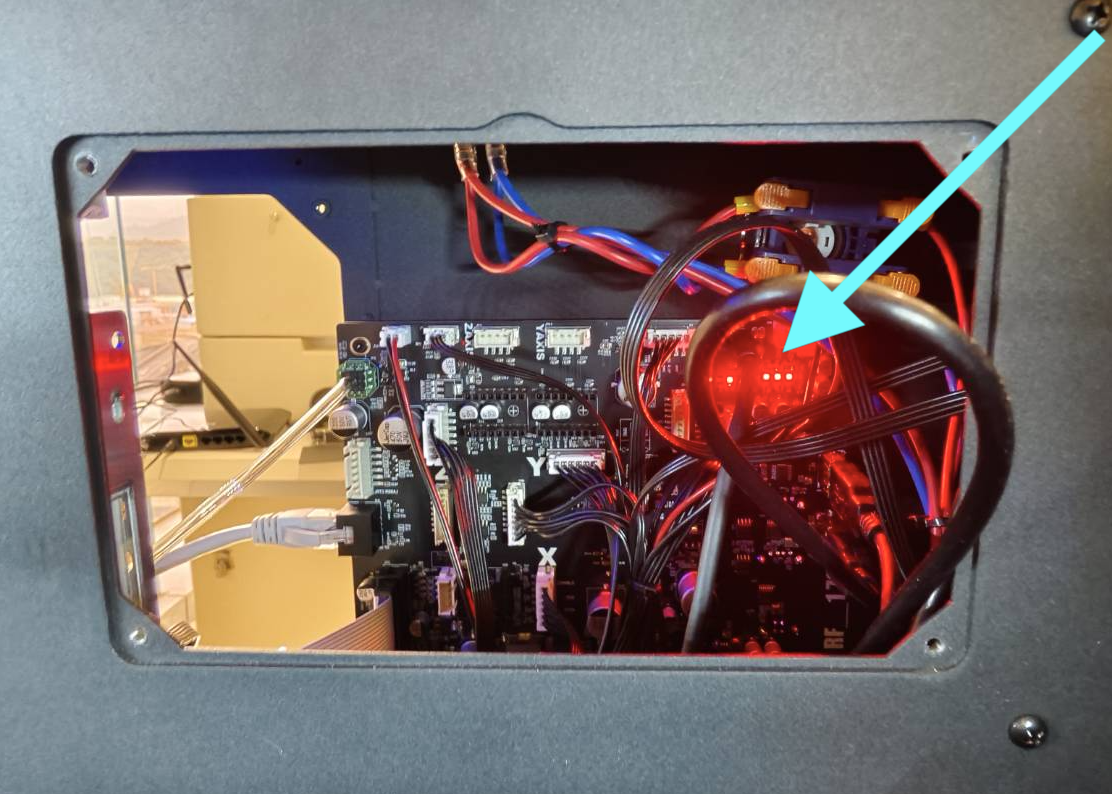

Controleer de status van de vier indicatielampjes op de hoofdprint.

Er zijn vier oranje LED-lampjes op de hoofdprint die de status van verschillende componenten weergeven.

  • Draai de kruiskopschroeven aan de zijkant los om het zijpaneel te openen.

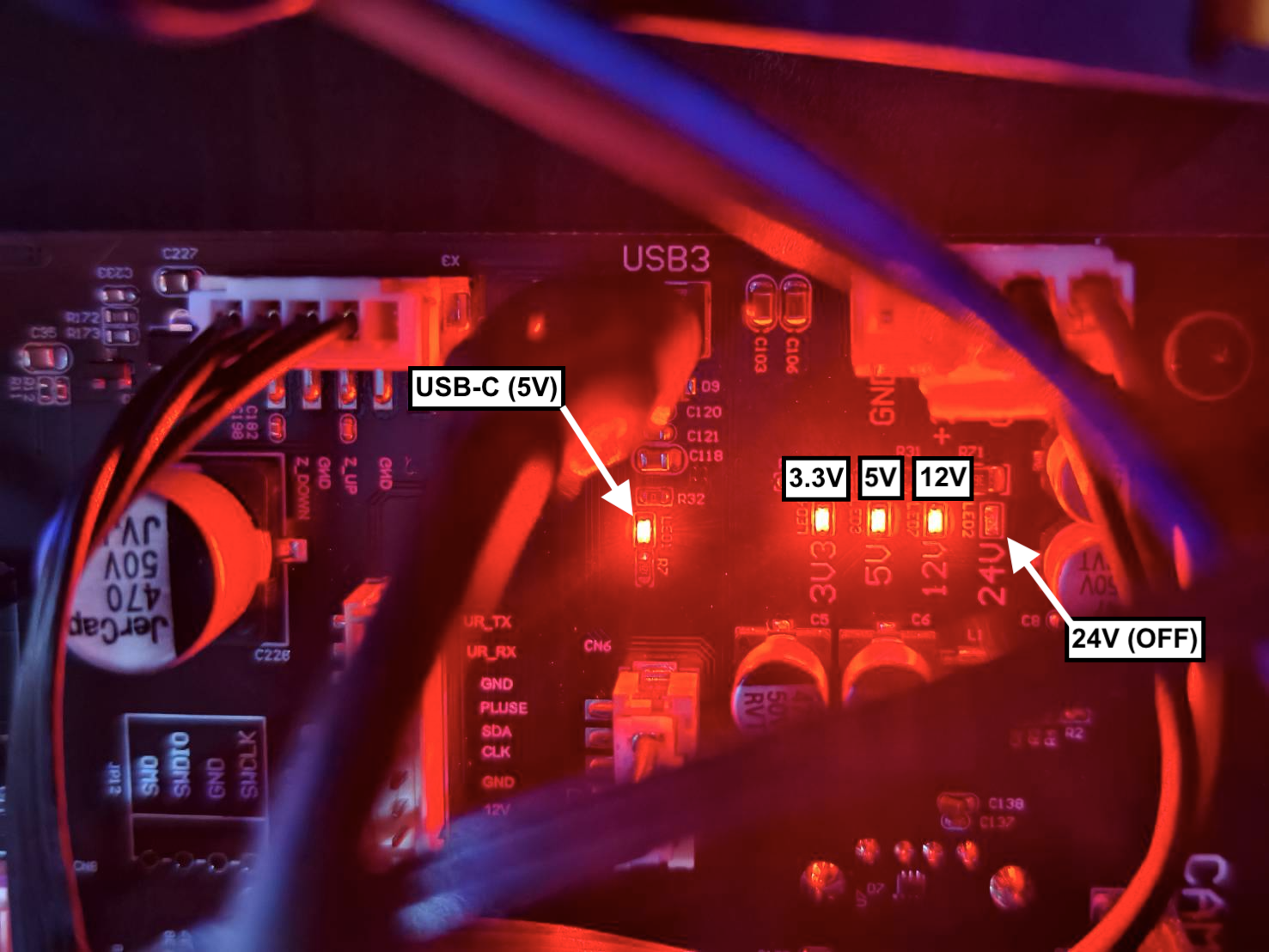

  • Raadpleeg de onderstaande foto. De indicatoren geven de status van verschillende voedingsbronnen weer: [USB-C(5V), 3.3V, 5V, 12V].
    Het is normaal dat de 24V LED niet brandt.





Bevestig het resultaat en bepaal de volgende actie:

  • Alle indicatoren branden continu >> Stap 6
  • Indicator(en) knipperen of zijn UIT >> Neem contact op met ondersteuning
  • Mogelijke oorzaken:
    1. Hoofdprint defect (vervanging vereist).
    2. 12V voeding defect (vervanging vereist).
    3. DC-kabel defect (vervanging vereist).

Stap 6

Controleer of de achtergrondverlichting van het scherm AAN is.

Achtergrondverlichting AAN Achtergrondverlichting UIT



Bevestig het resultaat en bepaal de volgende actie:

  • Ja, er is achtergrondverlichting. >> Stap 7
  • Geen achtergrondverlichting. >> Stap 6.1

Stap 6.1

  • Schakel de machine uit. Open het zijpaneel met een T8 Torx-schroevendraaier.
  • Sluit de Type-C kabel die het scherm met het moederbord verbindt opnieuw aan. (Zorg ervoor dat deze in dezelfde oriëntatie wordt teruggeplaatst.)

  • Herstart de machine en controleer of de achtergrondverlichting van het scherm brandt.

Bevestig het resultaat en bepaal de volgende actie:

  • Achtergrondverlichting is AAN, machine start succesvol op. >> Probleem opgelost
  • Achtergrondverlichting is AAN, machine start nog steeds niet op. >> Stap 7

Stap 6.2

Deze stap betreft het opnieuw plaatsen van de interne lintkabel van het scherm.

  • Gebruik een kruiskopschroevendraaier om de vier schroeven van het RK-bord te verwijderen en verwijder het bord.

  • Sluit de lintkabel van het scherm en de Type-C-kabel opnieuw aan (de witte stip moet naar boven wijzen).

  • Bevestig het RK-bord opnieuw en herstart de machine.

Bevestig het resultaat en bepaal de volgende actie:

  • Achtergrondverlichting is AAN, machine start succesvol op >> Probleem opgelost
  • Achtergrondverlichting is AAN, machine start nog steeds niet op >> Stap 7
  • Achtergrondverlichting blijft UIT. >> Stap 6.3

Stap 6.3

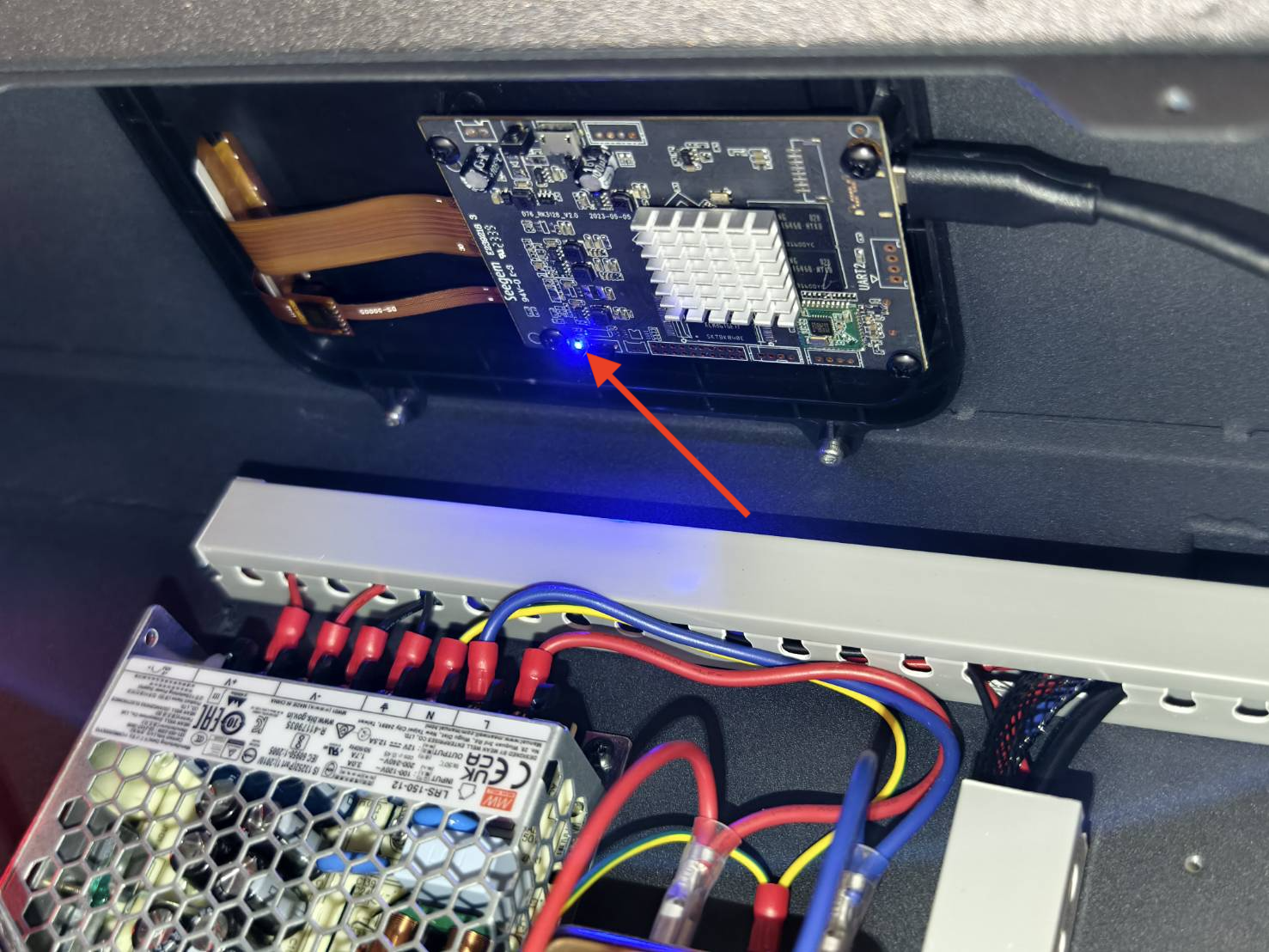

Controleer bij het opstarten of de blauwe LED op het RK-bord brandt.

Bevestig het resultaat en bepaal de volgende actie:

  • Blauwe LED is AAN. >> Neem contact op met ondersteuning
    • Mogelijke oorzaken:
      1. Schermstoring.
      2. USB-C-kabel defect (Lage waarschijnlijkheid).
      3. RK-board defect (Lage waarschijnlijkheid).
      4. Moederbord defect (Lage waarschijnlijkheid).
  • Blauwe LED is UIT. >> Neem contact op met ondersteuning
    • Mogelijke oorzaken:
      1. USB-C-kabel defect.
      2. RK-board defect.
      3. Schermstoring (Lage waarschijnlijkheid).
      4. Moederbord defect (Lage waarschijnlijkheid).

Stap 7

Probeer het systeem opnieuw te flashen om te controleren of de machine normaal opstart.
Het systeem opnieuw flashen / Het RK-board opnieuw flashen

*Opmerking: Deze stap vereist een Windows-computer en behelst complexe handelingen. Als u niet bekend bent met elektronische apparaten, wordt aanbevolen deze stap over te slaan en direct contact op te nemen met de klantenservice.



Bevestig het resultaat en bepaal de volgende actie:

  • Machine start succesvol op >> Probleem opgelost
    • Mogelijke oorzaak: Systeemstoring.

Neem contact op met ondersteuning

*De informatie die in dit artikel wordt verzameld, zoals foto's of video's die het probleem van uw machine tonen, dient te worden gedeeld met de dealer of het technische ondersteuningsteam van FLUX.
