beamo - Open bodemkit

Open-bottom graveren vereist geavanceerde bedieningsvaardigheden.

De kit is alleen beschikbaar in specifieke regio's.

Het wordt sterk aanbevolen om vertrouwd te raken met de bediening van de machine voordat u deze gaat gebruiken. Open cover graveren vereist een Wi-Fi-verbinding om te functioneren. Als u splitsend graveren wilt uitvoeren, zal het voorbereiden van een speciale draadloze router (Wi-Fi AP) het gebruik vergemakkelijken.

Veiligheidsmaatregelen

1. Iedereen binnen zichtbereik moet een laserbeschermingsbril dragen om het risico op blindheid te voorkomen.
2. Stel geen enkel lichaamsdeel bloot aan het werkgebied.
3. Sta niet toe dat minderjarigen de machine zonder toezicht gebruiken.
4. Verplaats de machine niet terwijl de laser in werking is.
5. Gebruik de machine niet voor graveren in een andere richting dan naar beneden.
6. Gebruik de machine niet in een omgeving waar kinderen vrij kunnen rondlopen.
7. Kijk niet langdurig naar de vlam die ontstaat bij het graveren.
8. Schakel in de open cover modus altijd de machine uit wanneer deze niet in gebruik is en verwijder het USB-veiligheidsslot.

Voorzorgsmaatregelen voor het werkoppervlak

1. Wanneer u op een tafel werkt, bedek deze dan met twee lagen aluminiumfolie om te voorkomen dat de laser per ongeluk het tafelblad beschadigt.
2. Bij gebruik op de vloer zal graveren op steen- of betonoppervlakken sporen achterlaten, maar geen brand veroorzaken. In de praktijk zijn betonnen vloeren het meest geschikt.
3. Graveer niet op epoxyhars vloeren, omdat dit schadelijke gassen produceert.
4. Als de laser de vloer of tafel raakt, zijn de resulterende sporen onomkeerbaar. Bij het graveren wordt aanbevolen om te controleren of de aluminiumfolie beschadigd is om schade aan meubilair te voorkomen.
5. Aluminiumfolie moet met tape worden vastgezet om te voorkomen dat het door de luchtpomp wordt weggeblazen.
6. Het oppervlak van de aluminiumfolie moet vlak zijn. Gekreukte aluminiumfolie zal het laserlicht verstrooien en gevaar opleveren.
7. Teer op de vloer na het snijden van hout kan worden verwijderd met alcohol of reinigingsmiddel.

Omgevingsvereisten:

1. Goed geventileerde ruimte
2. Omgeving met goed netwerksignaal
3. Harde plaat voor camerakalibratie
4. Filterapparatuur voorbereiden (aanbevolen)
5. Actief koolstofmasker voorbereiden (aanbevolen)

Inhoud van de verpakking

De open bodemkit bevat ① USB-veiligheidsslot ② Laserverlengstang ③ Laserveiligheidsbril

Installatie

De bodemplaat openen Het wordt sterk aangeraden om de onderstaande stappen te volgen om schade aan de machine te voorkomen.

1. Zet een veiligheidsbril op

2. Haal de stekker uit het stopcontact

3. Verwijder het honingraatpaneel

4. Verwijder de bevestigingsmoeren van de bodemplaat

5. Verwijder de bodemplaat

6. Bewaar de schroeven en moeren van de bodemplaat zorgvuldig om verlies te voorkomen

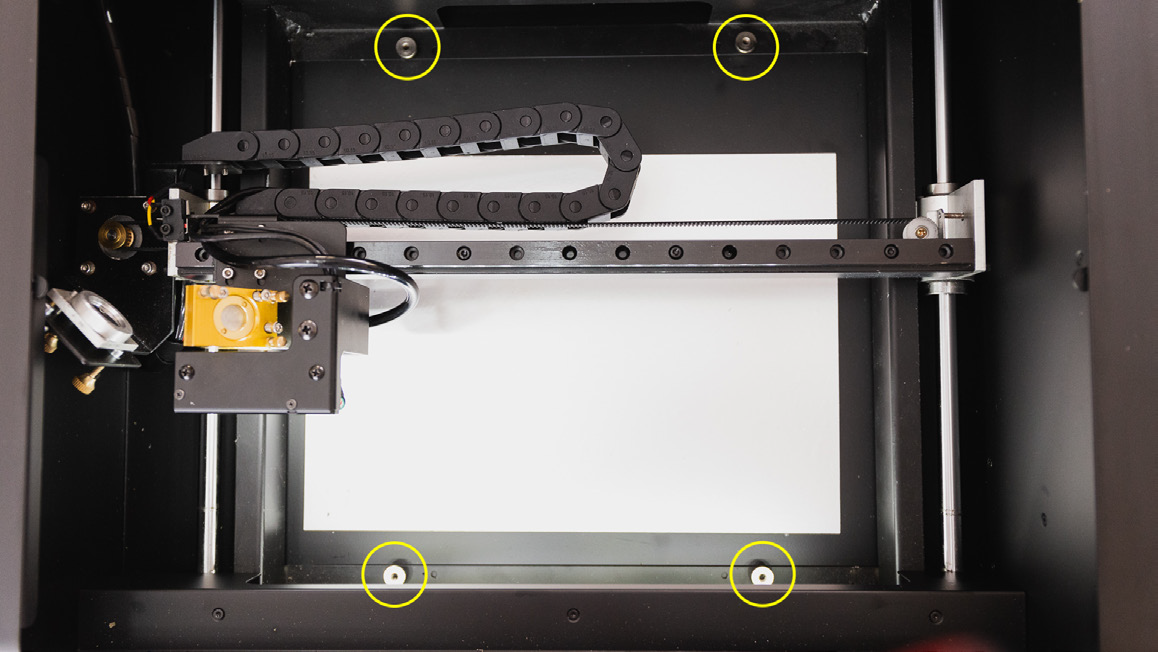

▲ Verwijder de vier bevestigingsmoeren van de bodemplaat (Als u de kit voor het eerst gebruikt, spuit dan wat alcohol op de vier bevestigingsmoeren en wacht tot de schroeflijm oplost. Gebruik vervolgens een gereedschap om de moeren met kracht los te draaien)

7. De lange focusstang installeren

Als uw beamo al is uitgerust met een autofocuskit, raadpleeg dan eerst deze instructie of vraag een verlengingskit voor de focussensor aan bij de klantenservice en raadpleeg vervolgens de gekoppelde instructies voor de installatie.

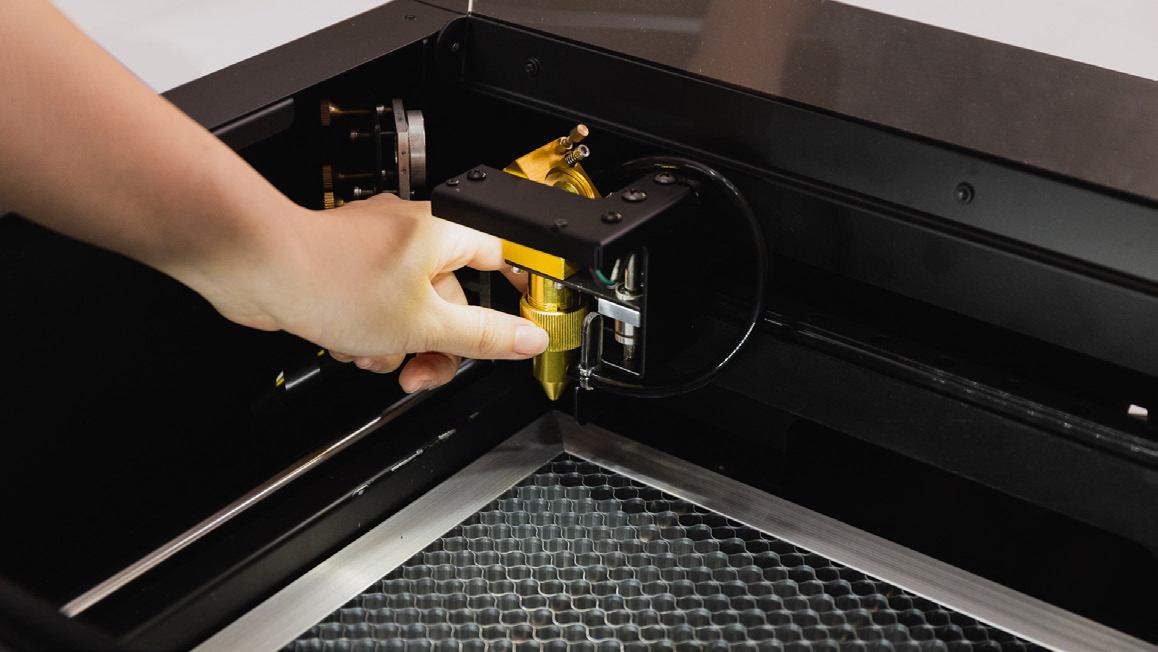

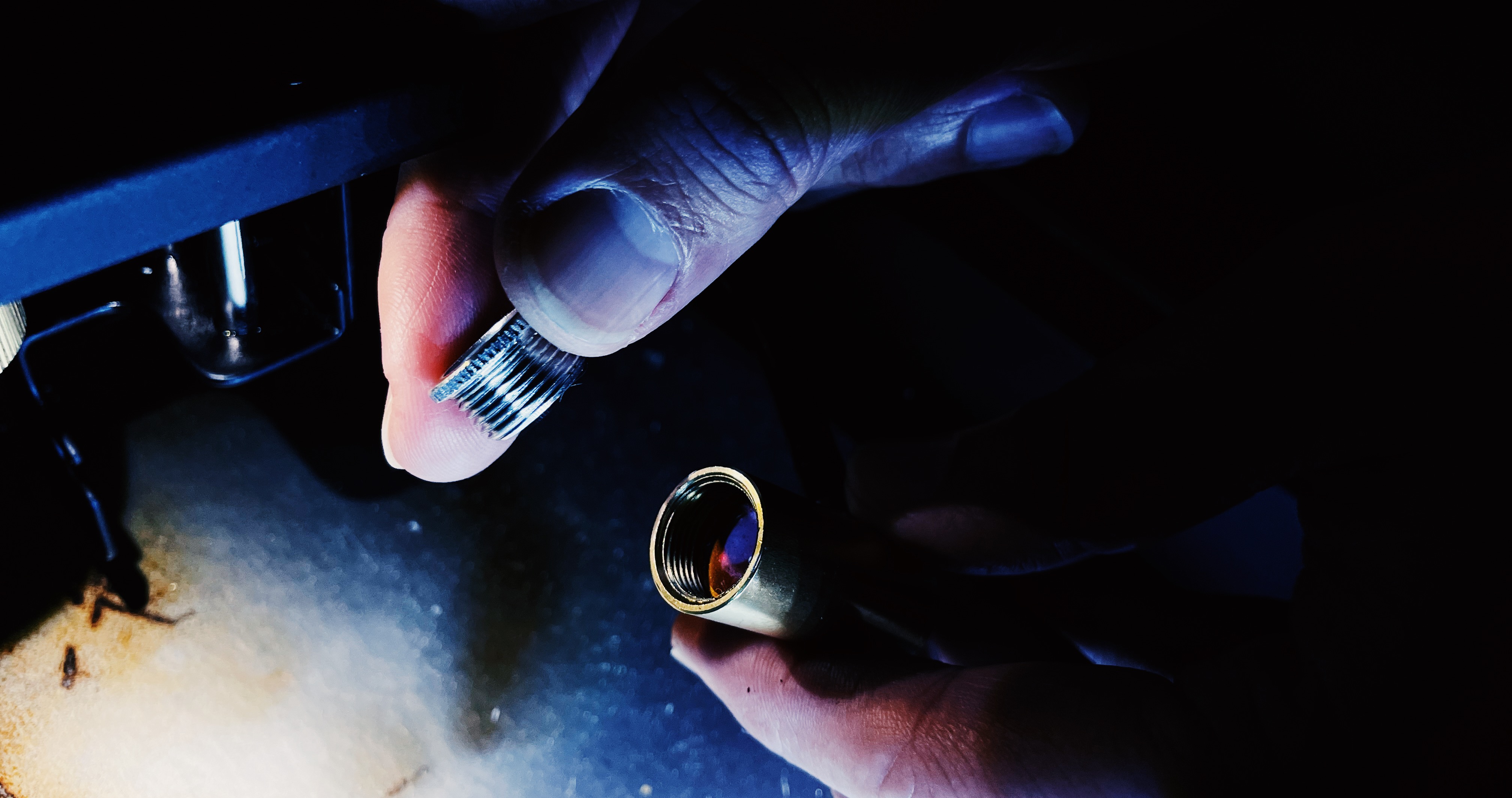

▲ Schroef de bevestigingsring van de focusspiegel los

▲ Verwijder de laserkop, draai en verwijder de zilveren afdekking en bewaar deze zorgvuldig

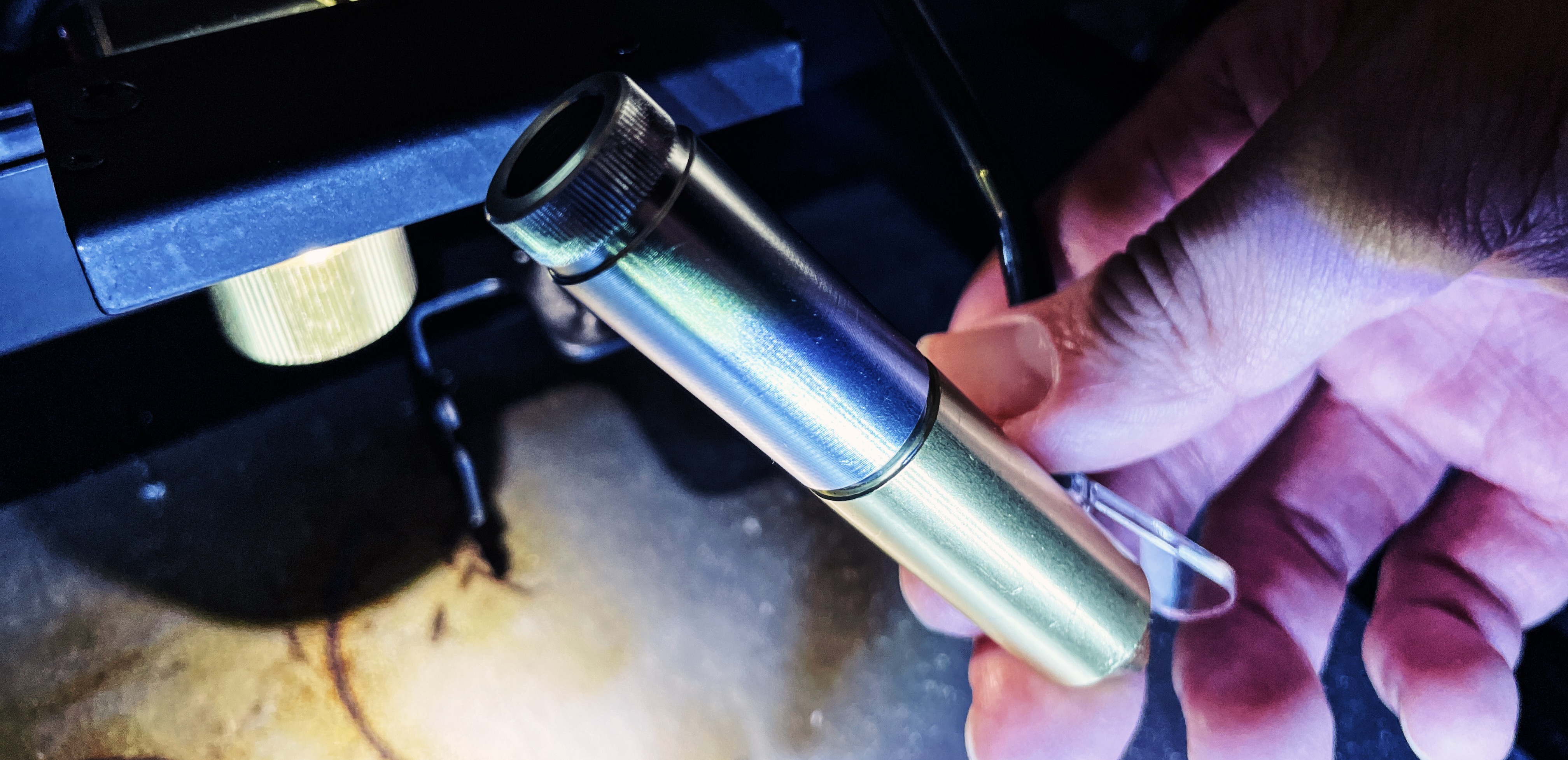

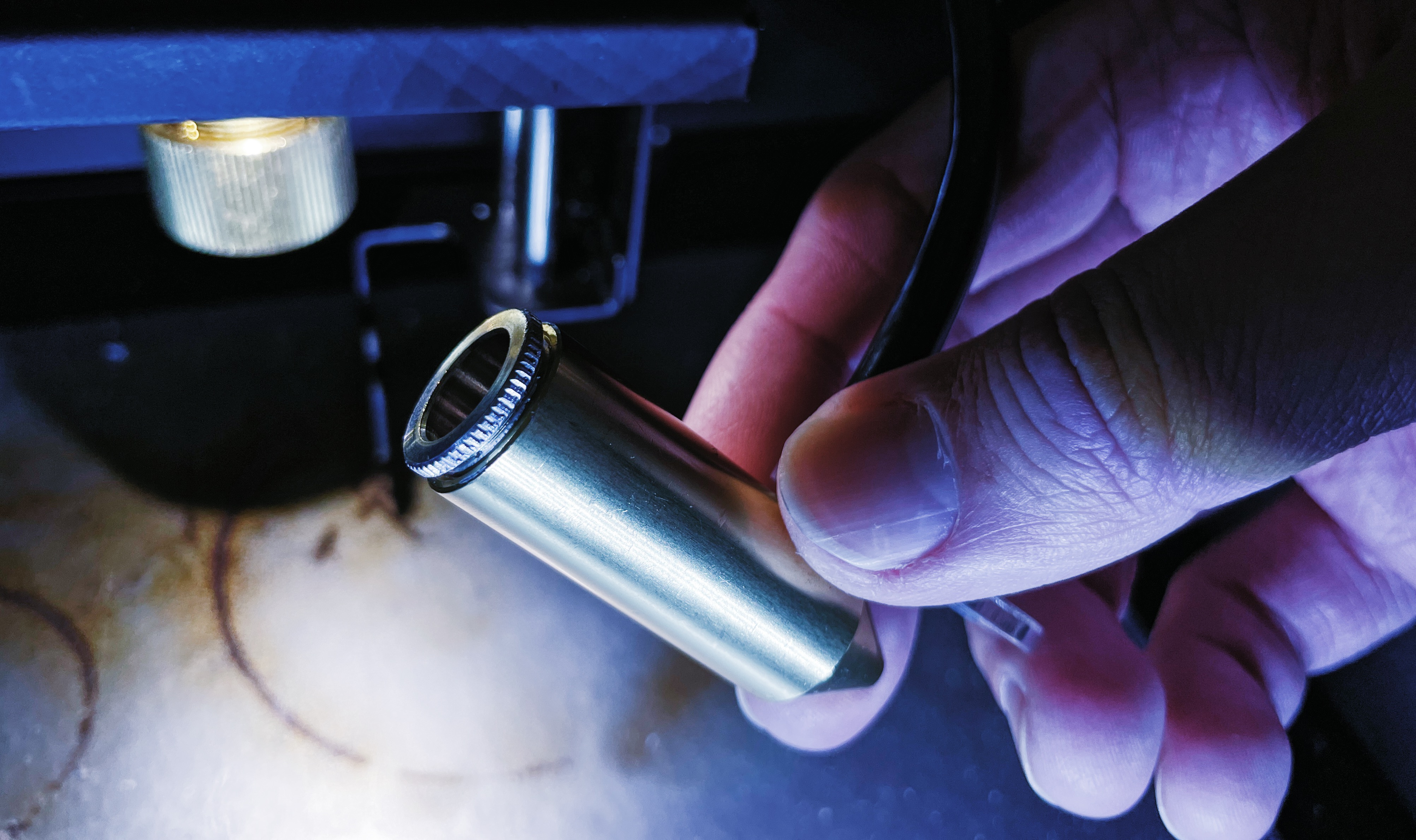

▲ Installeer de laserverlengingsstang

▲ Plaats de verlengde laserkop terug in de bevestigingsbasis, druk het zwarte luchtkanaal dicht tegen de onderkant van de camerabevestigingsbeugel en vergrendel de bevestigingsring van de focusspiegel

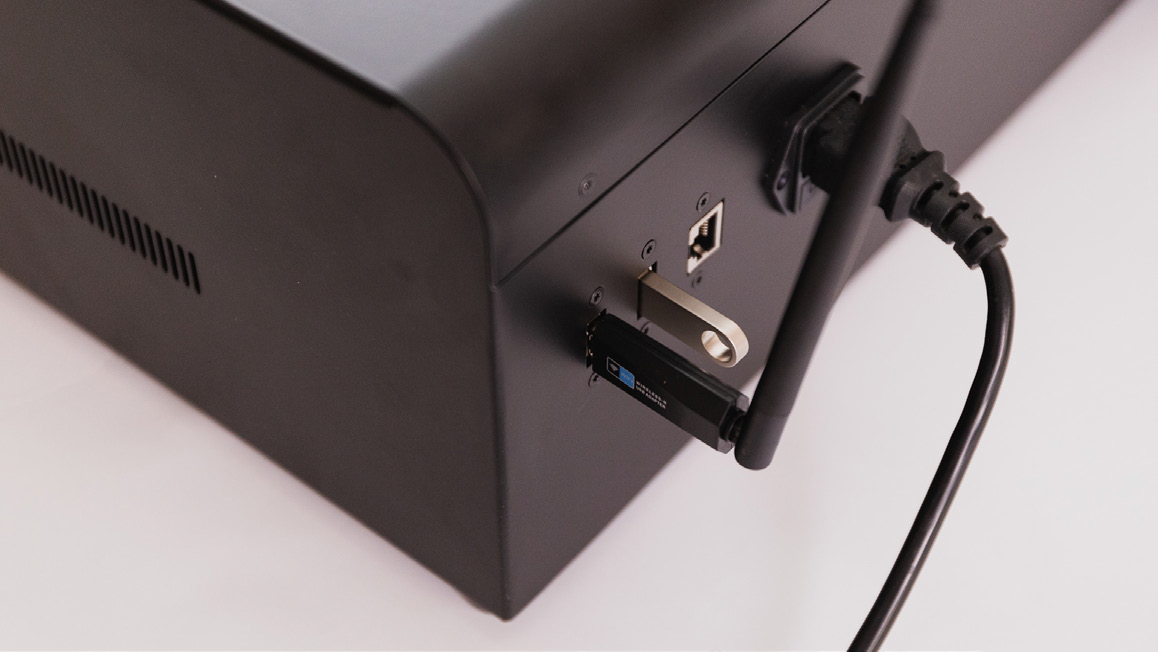

8. De veiligheidsvergrendeling installeren

Plaats de veiligheidsvergrendeling van de kit in de machine en verwijder deze wanneer niet in gebruik om veiligheidsproblemen te voorkomen die worden veroorzaakt door onbedoeld gebruik door anderen.

9. Start de kalibratieprocedure

Bij gebruik van de open bodemkit is een extra kalibratie van de verplaatsing van de lange-brandpuntsafstandsspiegel vereist. Het principe van camerakalibratie is het graveren van een kalibratiepatroon op een vlak oppervlak en het bepalen van de afwijking via het camerabeeld.

a. Klik op "Menu" > "Machine" > "Machinenaam" > "Camerakalibratie (Open Cover Module)".

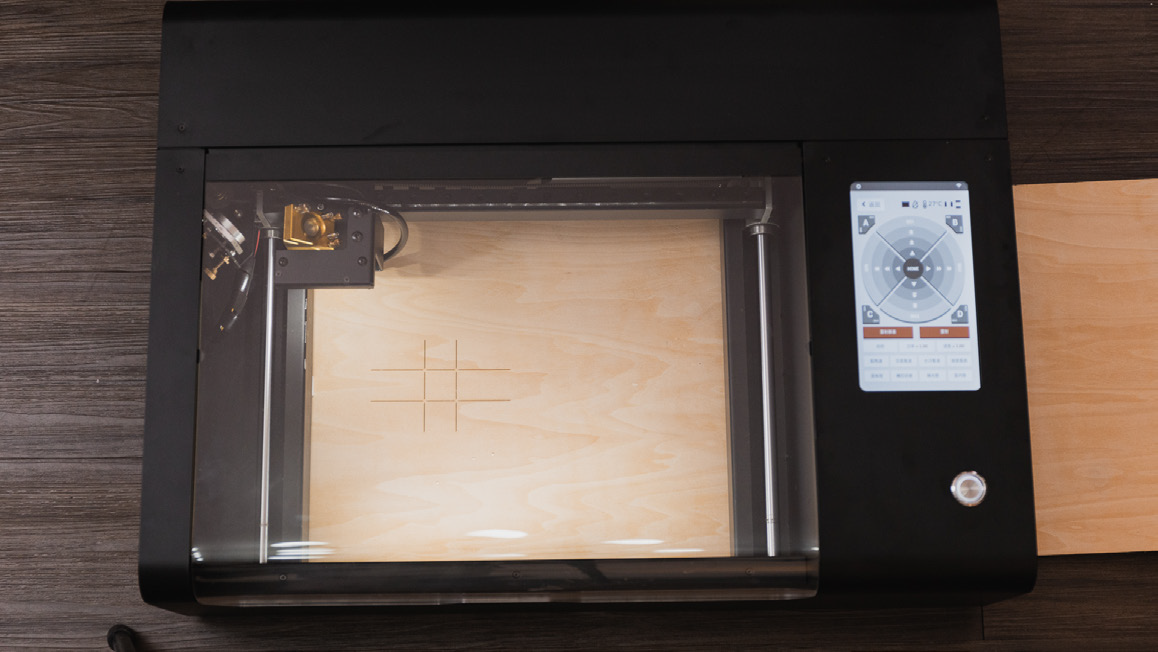

b. Plaats het kalibratiebordmateriaal. In tegenstelling tot algemene camerakalibratie met gewoon papier, vereist camerakalibratie voor de open covermodule een hard bordmateriaal (houten plank, schuimplaat) als basismateriaal voor het kalibratiepatroon. Gewoon wit papier wordt weggeblazen door de afzuigventilator en luchtpomp. Na het bevestigen van het harde bordmateriaal en het scherpstellen, kunt u op "Volgende" klikken om het kalibratiepatroon te graveren.

Als automatische kalibratie mislukt vanwege de textuur van het materiaal, is handmatige aanpassing van de kalibratiewaarden mogelijk. Nauwkeurige camerakalibratie kan de kwaliteit van het samenvoegen effectief verbeteren. Elke keer dat de verlengstang wordt geïnstalleerd, is slechts één kalibratie vereist.

Voer automatische en handmatige kalibratie uit

▲ Na voltooiing van het graveren genereert de software automatisch kalibratiewaarden. Bij het graveren met een open cover moet de voorbeeldfout zo veel mogelijk worden geminimaliseerd en moeten sommige kalibratiewaarden mogelijk handmatig worden aangepast.

Observeer de verschuiving van het rode vak op de computer, pas de X-Y-verplaatsingswaarden aan de rechterkant, rotatiehoek, grootte en andere waarden aan om het rode vak te laten overlappen met het middelste vak van het voorbeeldkruis.

Na het klikken op Volgende is de kalibratie voltooid.

Gebruik

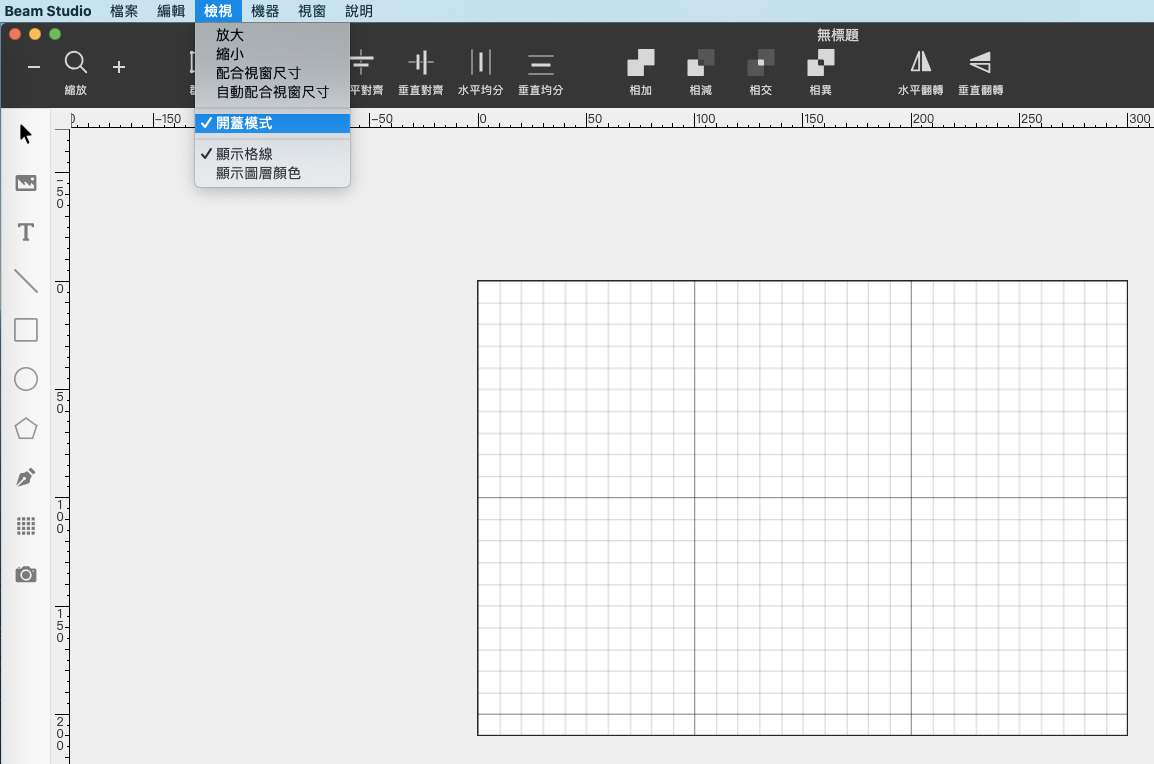

Zorg ervoor dat "Beeld" > "Open bodemmodus" is aangevinkt wanneer u in deze modus werkt.

In de documentinstellingen staat de cameravoorvertoning in de juiste positie nadat de open bodemoptie is ingeschakeld. Na het plaatsen van het materiaal onder de machine kunt u het bestand verzenden volgens de gebruikelijke workflow en beginnen met graveren en snijden.

Bedieningstips

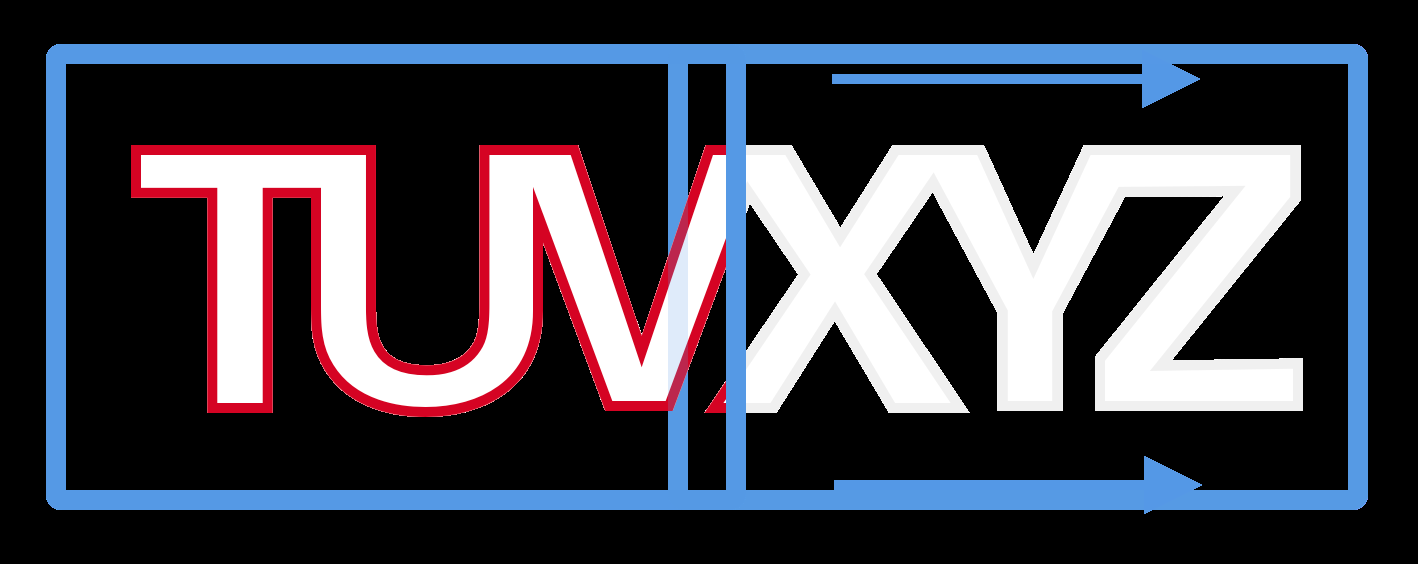

1. Voor grootschalig snijden wordt aanbevolen om het SVG-formaat te gebruiken en het gehele te snijden pad in één SVG-afbeelding te maken, zodat u bij het samenvoegen de afbeeldingen direct in de software kunt verplaatsen.

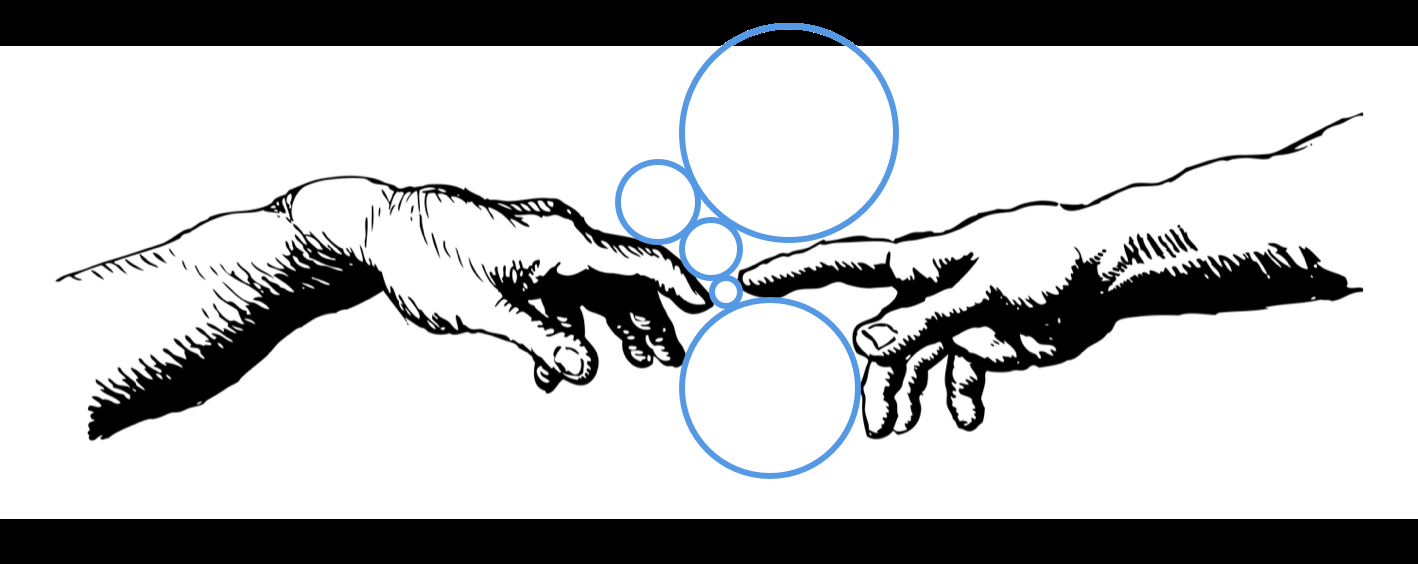

2. Voor grootschalige graveerwerken wordt aanbevolen om lege ruimte (grote blauwe cirkel) in elke gravure te laten voor eventuele afwijkingen.

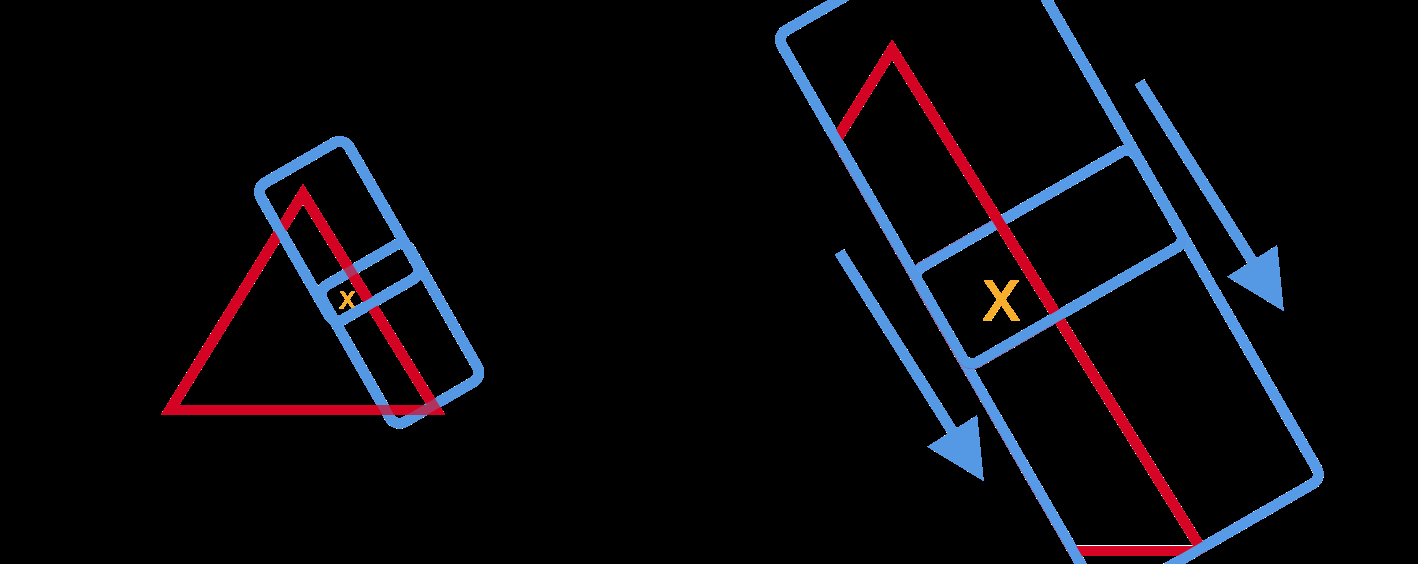

3. Tijdens het voorbeeld kunt u uitlijnen met twee of meer referentiepunten. Als er delen zijn die oorspronkelijk zouden worden verwijderd, kunt u uitlijningsmarkeringen toevoegen. (Zoals weergegeven in de afbeelding zijn de rode driehoeken de te verwijderen delen en de gele X is het referentiepunt.)

4. Als de voorbeeldpositie elke keer iets anders is, zorg er dan voor dat de onderkant van de camerabeugel dicht bij het luchtkanaal zit en de machine waterpas staat.
5. Til de machine op bij het verplaatsen. Het slepen van de machine kan schade aan de voetkussens en werkstukken veroorzaken.

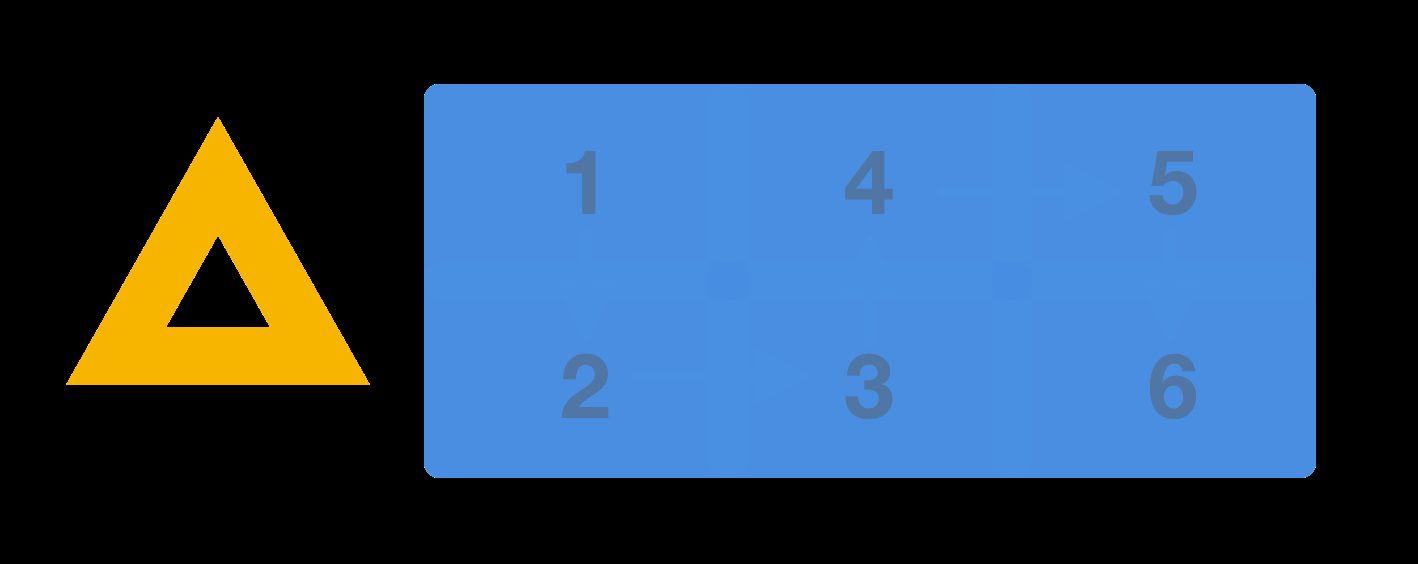

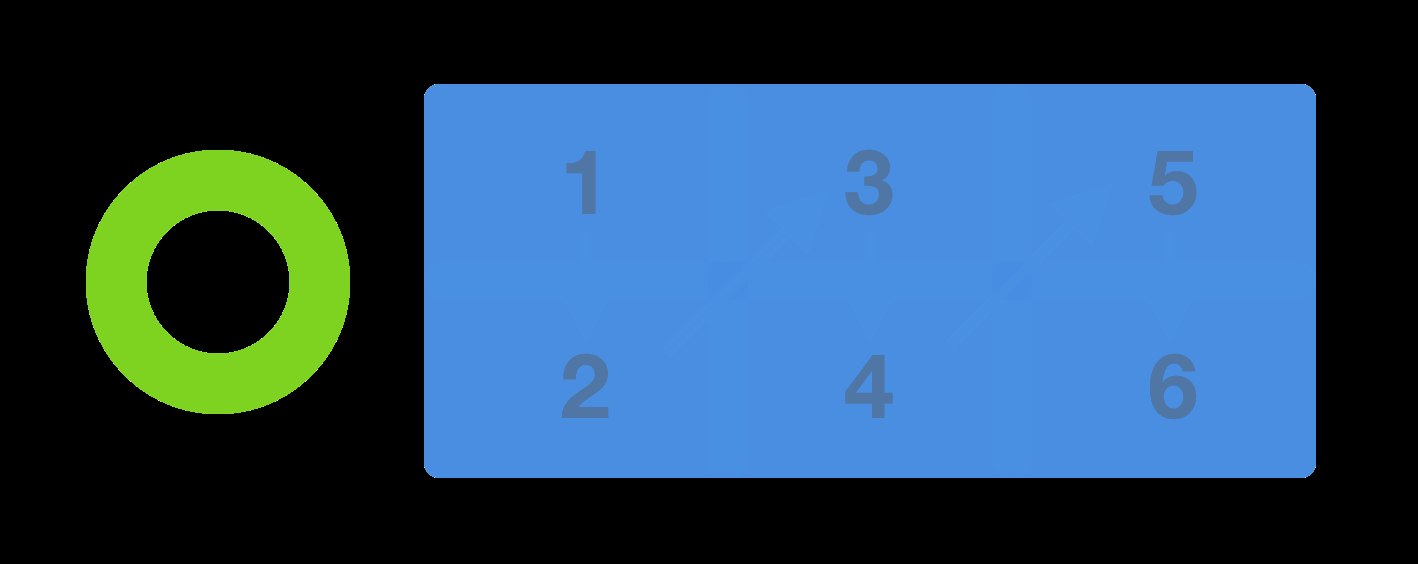

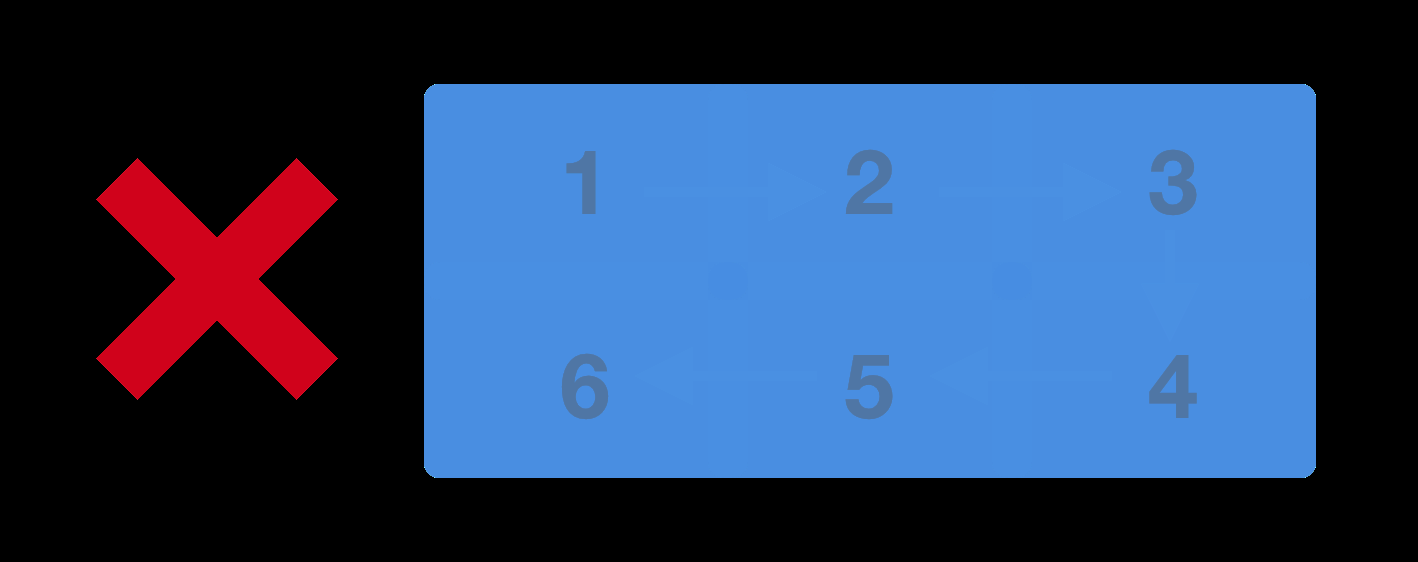

6. Na meerdere samenvoegingen kunnen fouten worden vergroot. Het wordt aanbevolen om opeenvolgend te graveren volgens het verbonden bereik.








   Hoe groter het verschil in de aangrenzende volgorde, hoe groter de gecumuleerde fout.
