De diodelaser module (5W, golflengte 450nm) kan gelijktijdig met de originele configuratie van de CO2-laser worden gebruikt. Omdat specifieke soorten roestvrij staal een hogere absorptiegraad hebben voor blauw licht met deze bepaalde golflengte, kunnen ze gegraveerd worden.
*Gebruik het touchpanel niet om de laserkop te bedienen in de onderhoudsmodus wanneer de diodelaser module is gemonteerd. Als u de kop wilt verplaatsen in de onderhoudsmodus, gOntgrendel de motor voordat u de laserkop verplaatst om schade te voorkomen.

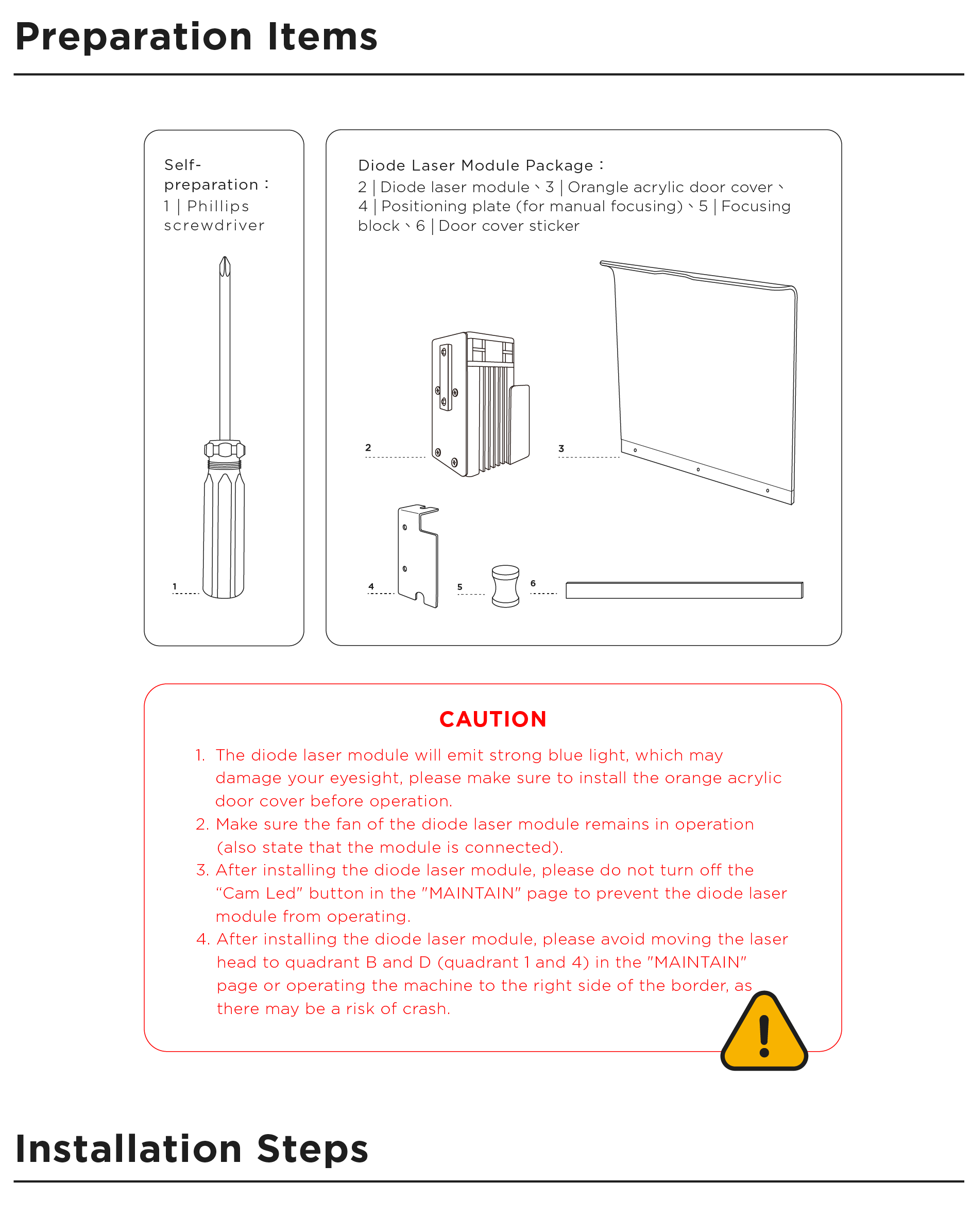

Zet de machine uit > Verplaats de CO2-lasermodulebeugel omhoog > Bevestig de positioneringsplaat aan de CO2-lasermodulebeugel > Installeer de diodelaser module > Sluit de diodelaser modulekabel aan > Vervang de oranje acryl deurhoes door een transparante acryl deurhoes > Zet de machine aan.
*Als de beamo is uitgerust met een autofocus add-on, kunt u de installatie starten vanaf stap 4 nadat u de machine heeft uitgeschakeld of op deze video.
-
Schakel de machine uit.
-
Het CO2-lasermodulebeugel omhoog bewegen:

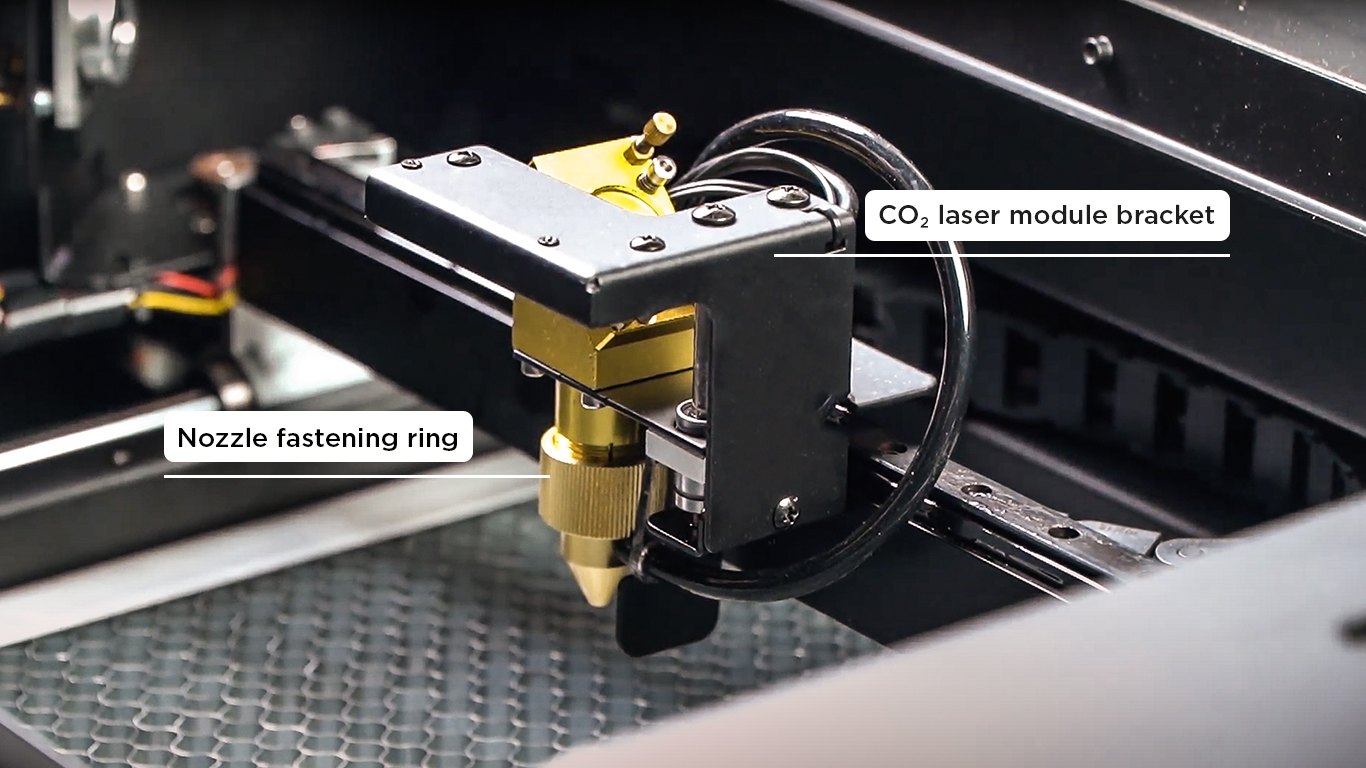

Schroef de bevestigingsring van het mondstuk los > beweeg de CO2-lasermodulebeugel omhoog > draai de bevestigingsring van het mondstuk vast.
3. Bevestig de positioneringsplaat aan de CO2-lasermodulebeugel:

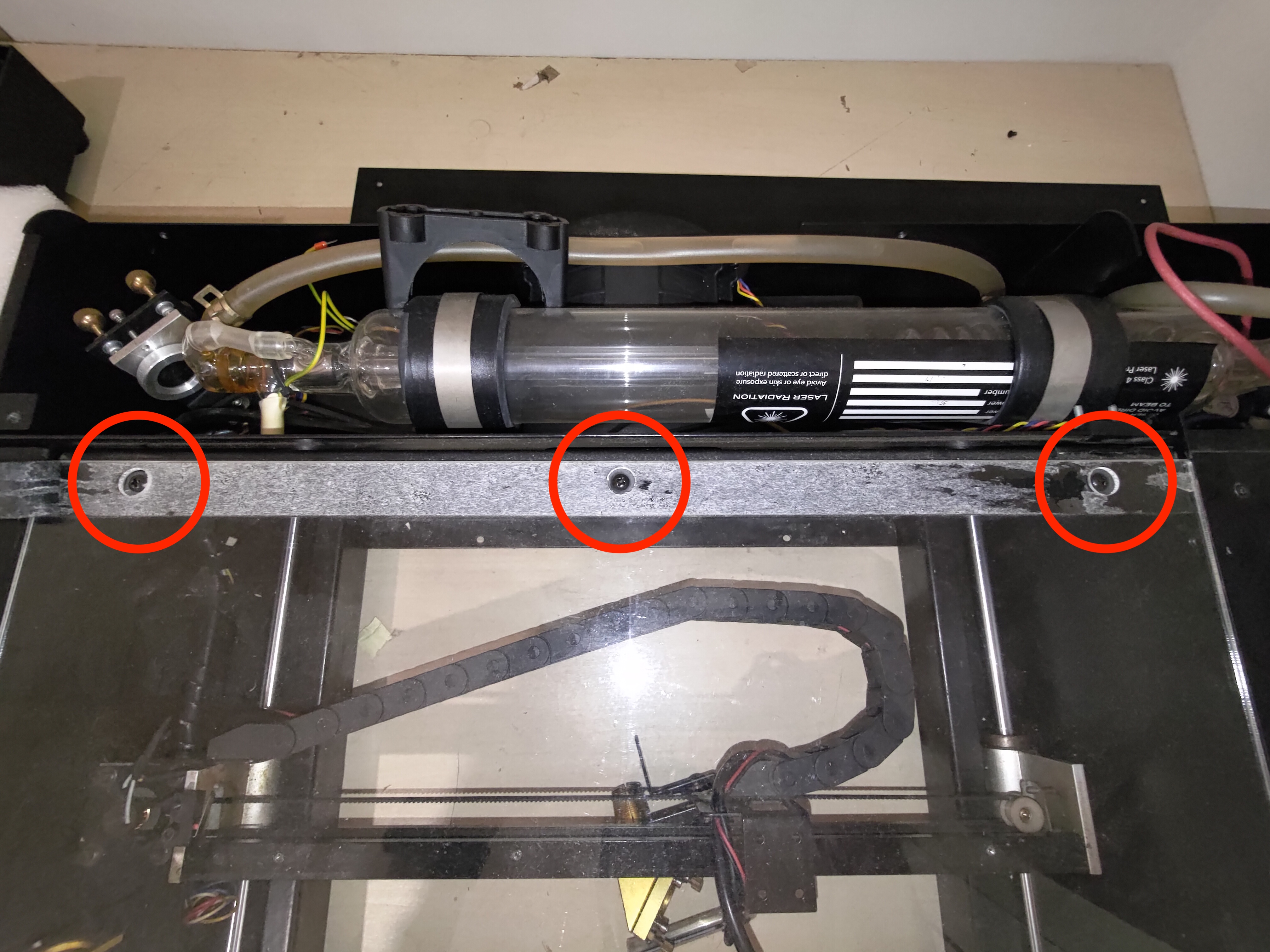

Gebruik een kruiskopschroevendraaier om de schroef die in de onderstaande afbeelding is gemarkeerd, los te draaien > Trek de kleeffilm van de positioneringsplaat af > Plak de positioneringsplaat zoals weergegeven in de afbeelding > Draai de schroef weer vast > Laat het 12 uur rusten.
4. Installeer de diodelaser module:

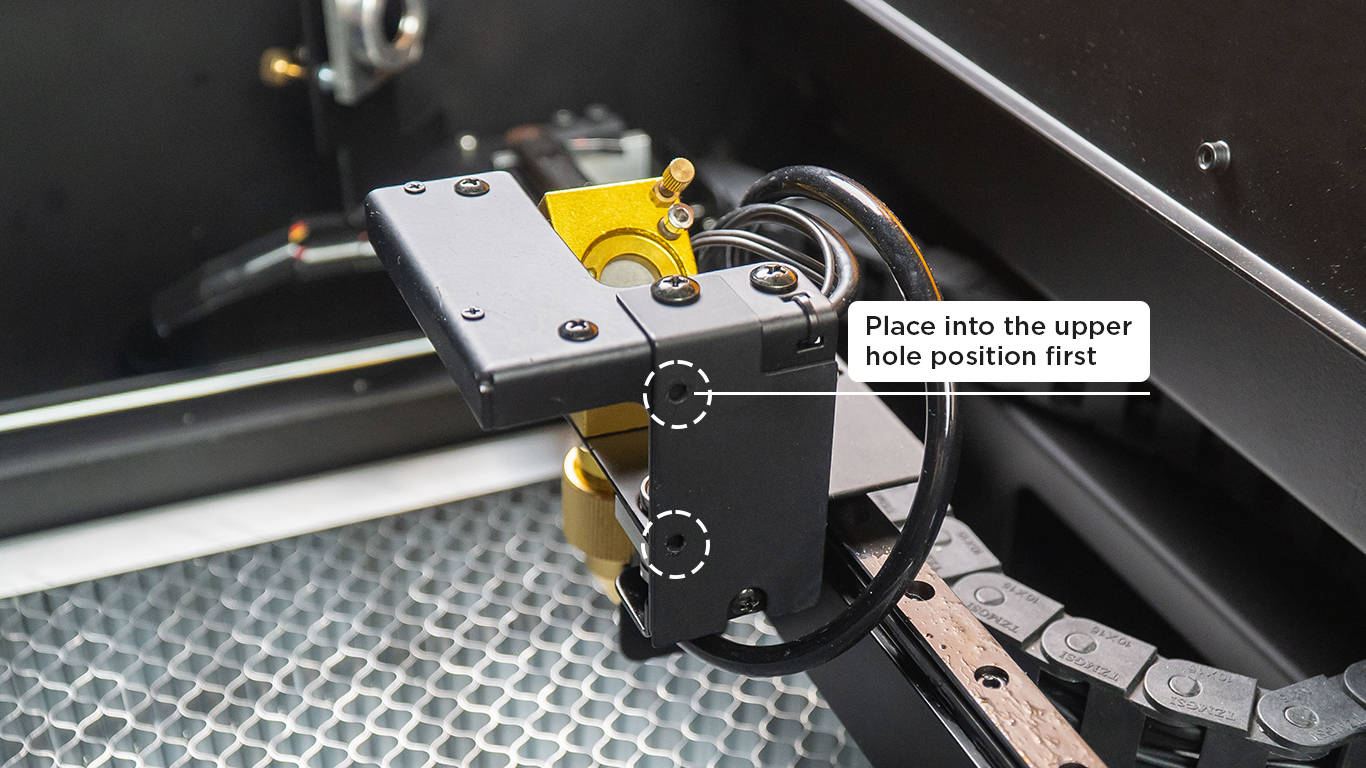

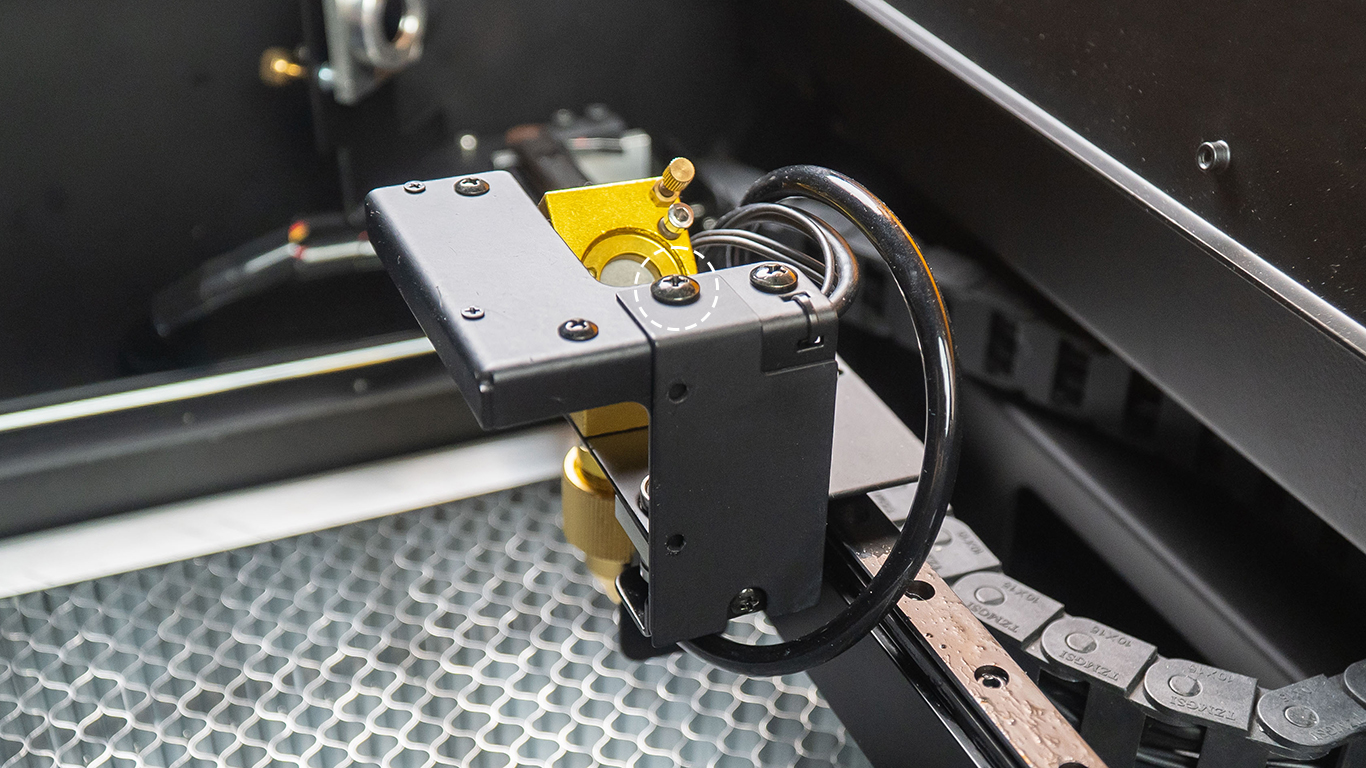

Steek de pinnen van de diode in de gaten op de positioneringsplaat (of beugel van de autofocus add-on), plaats eerst in de bovenste gatpositie voor een betere werking.
Opmerking: De locatie van de ventilator is bovenaan.

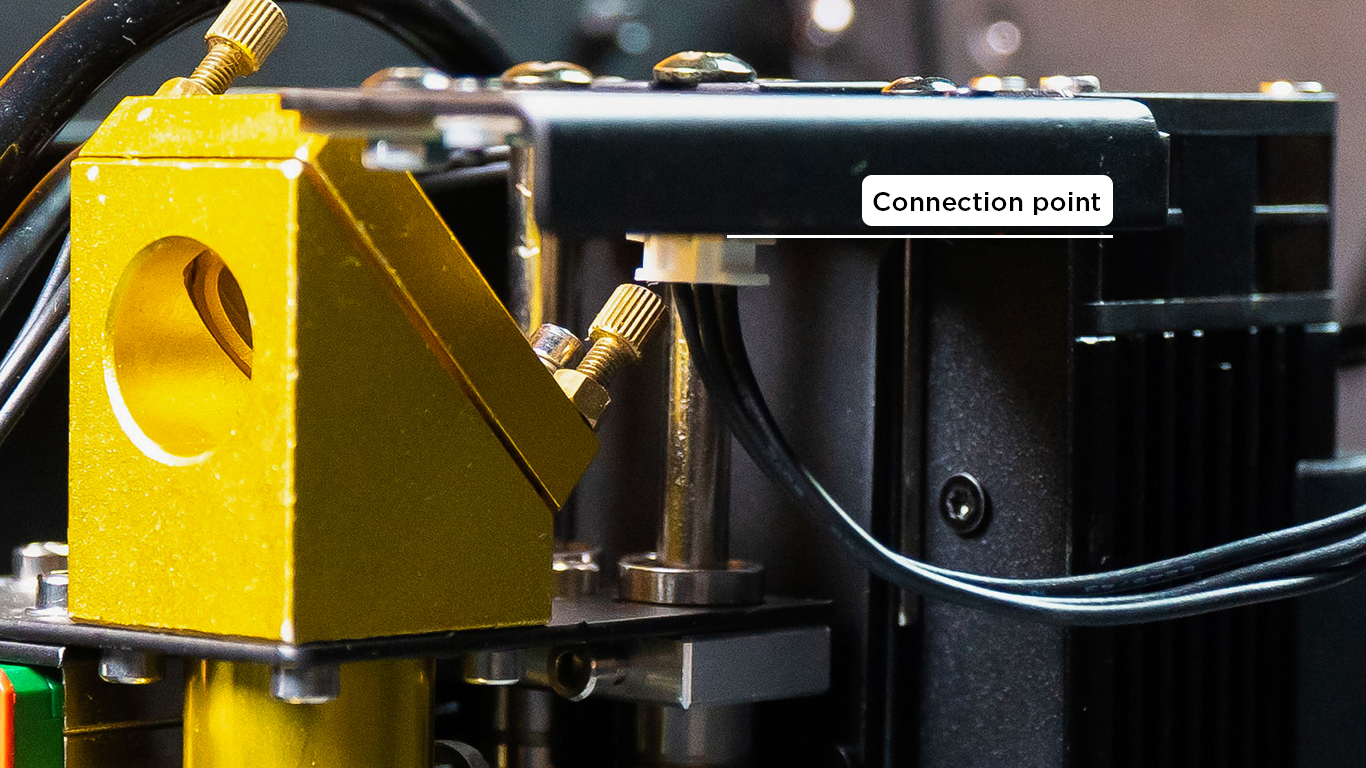

5. Sluit de kabel van de diodelaser module aan.
Opmerking: Houd handen weg van het laserlicht van de diodemodule.

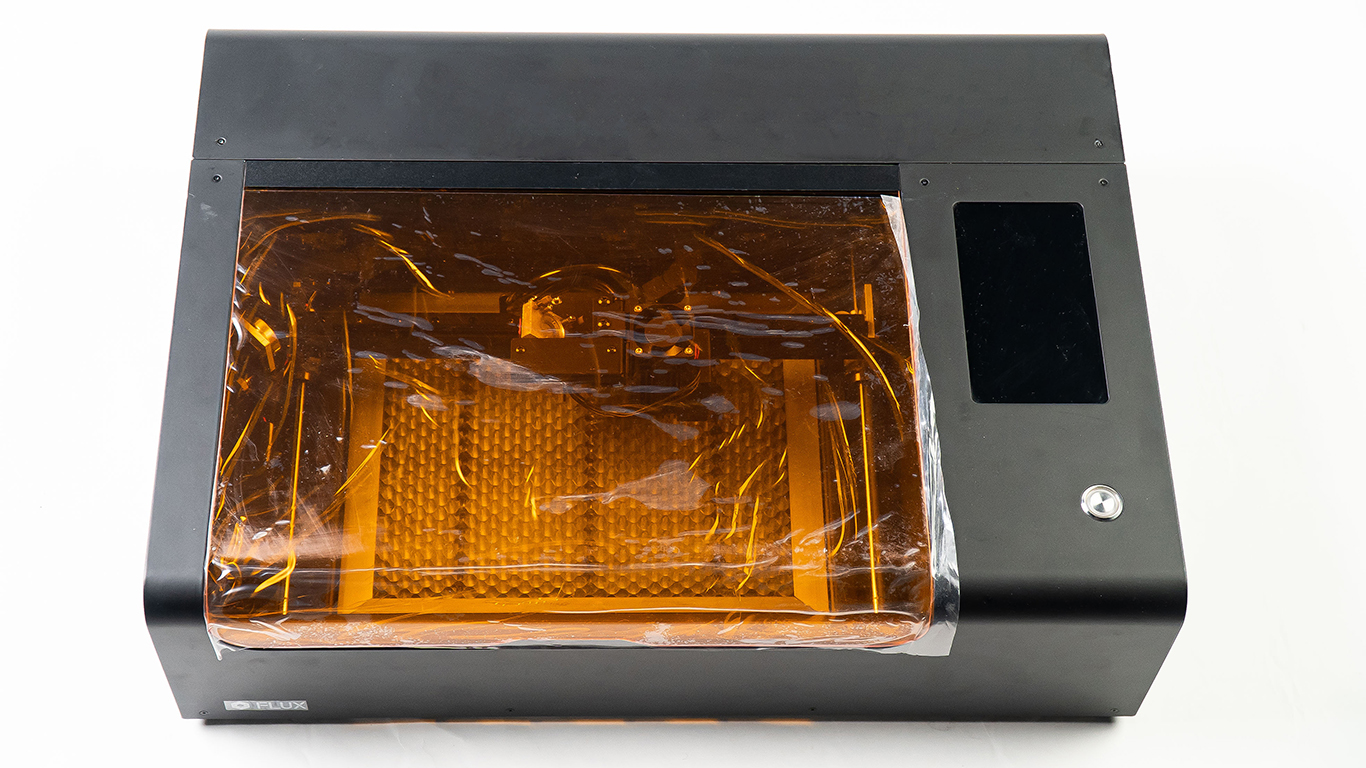

6. Vervang de oranje acryl deurhoes door de oude transparante acryl deurhoes:
-

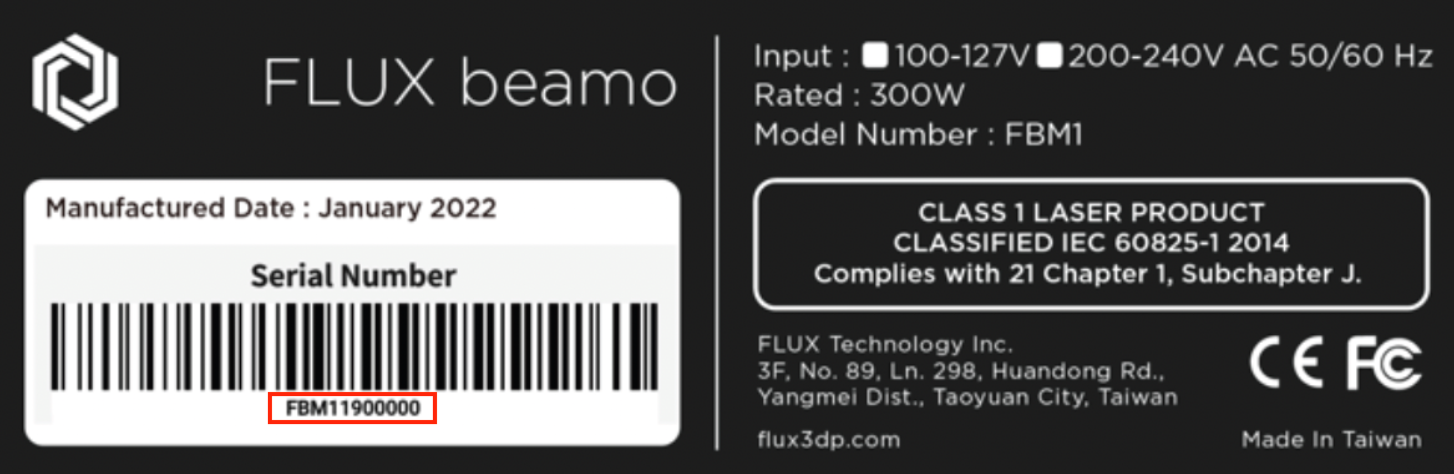

Controleer voor de installatie het serienummer van uw beamo om te bepalen welke instructie u moet volgen. Het serienummer staat op de achterkant van uw beamo zoals op de onderstaande afbeelding:
-
Voor nieuw type acryl deur (S/N na, groter dan of gelijk aan FBM12200004):
Volg de instructies in de video.
-
Voor oud type acryl deur (S/N voor of kleiner dan FBM12200004):

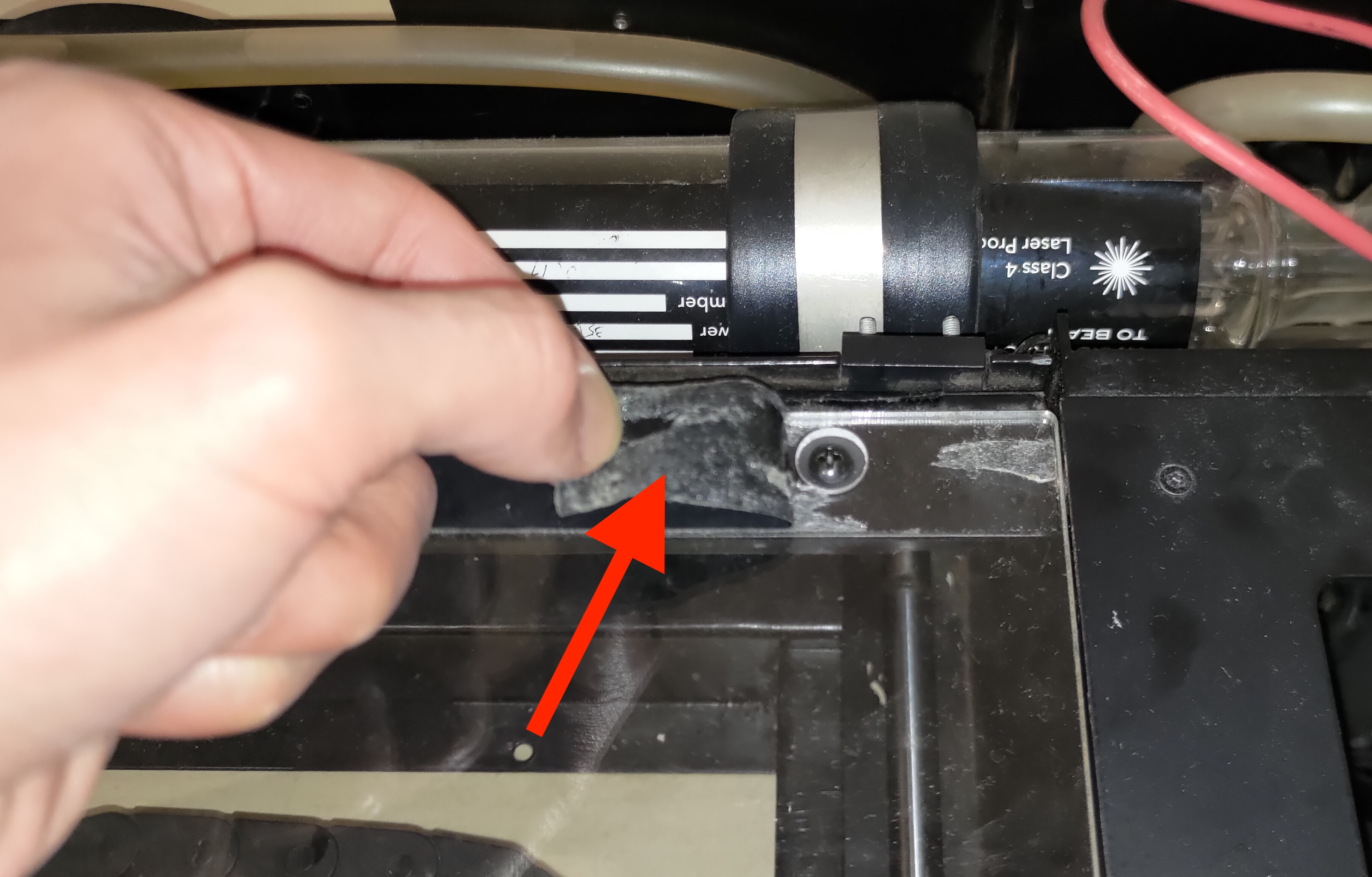

A. Scheur de zwarte sticker eraf. (De achterkant hoeft niet verwijderd te worden.)
B. Gebruik een kruiskopschroevendraaier om de drie schroeven op de transparante acryl deurhoes los te draaien.
(Bewaar de schroeven voor later gebruik.)
C. Vervang de transparante acryl deurhoes door de oranje acryl deurhoes.
(Het is optioneel om de beschermfolie op het oranje deksel te behouden of te verwijderen.)
D. Schroef de schroeven die in stap B zijn verwijderd weer terug.
E. Breng de nieuwe zwarte sticker aan om de schroeven te verbergen en de installatie is voltooid.
7. Zet de machine aan en hij is klaar voor gebruik.
*Gebruik het touchpanel niet om de laserkop te bedienen in de onderhoudsmodus wanneer de diodelaser module is gemonteerd. Als u de kop wilt verplaatsen in de onderhoudsmodus, gOntgrendel de motor voordat u de laserkop verplaatst om schade te voorkomen.
Aangezien de laserpositie van de diodelaser module anders is dan die van de CO2-laser, is kalibratie vereist om de offsetwaarde tussen de laserkoppen te verkrijgen.
* Voordat u de diodelaser module kalibreert, moet u ervoor zorgen dat de kalibratie van de camera nauwkeurig is ("Camera kalibreren" is voltooid).
1. Voorbereiding voor kalibratie en focussen van de diodelaser module:
Selecteer de naam van de machine in het menu onder "Machine" > "Diodelaser module kalibreren" > Focus op wit papier > Plot de kalibratie-afbeelding.
Als de diodelaser module niet is gekalibreerd, kan de graveerpositie afwijken.
2. Lijn de buitenkant van het rode vierkant uit met het middelste vierkant van de rasterlijnen:
Alleen de verplaatsing kan worden aangepast totdat het rode vierkant samenvalt met het middelste vierkant van de rasterlijnen (de buitenkant van het rode vierkant uitlijnen met het uitgesneden vierkant). Als de grootte van het rode vierkant onjuist is, moet u "Camera kalibreren" opnieuw uitvoeren.
3. Bekijk het gegraveerde rasterlijngebied.
4. Zorg ervoor dat de diodelaser module correct is gekalibreerd:
Het papier moet worden vastgezet om positieveranderingen tijdens het graveren te voorkomen. Teken een object op een bepaalde positie, maak hetzelfde object op dezelfde positie op een andere laag en gebruik respectievelijk CO2 en diodelaser module om de twee lagen te graveren. Als de graveerposities correct overlappen, is de diodelaser module correct gekalibreerd; als de resultaten niet overlappen, moeten "Camera kalibreren" en "Diodelaser module kalibreren" opnieuw worden uitgevoerd. Vermijd gesloten vectorafbeeldingen als objecten, anders wordt de gravure afgebroken en kan deze niet worden vergeleken.
5. Kalibratie van de diodelaser module is voltooid.
Vervang het graveermateriaal > open de software "Diode Laser" > focus op het object > cameravoorbeeld > bewerk het graveerobject > pas de parameters aan en lever de taak op.
1. Vervang het graveermateriaal:
Vervang het witte kalibratiepapier als het graveermateriaal.
2. Open de software "Diode Laser":

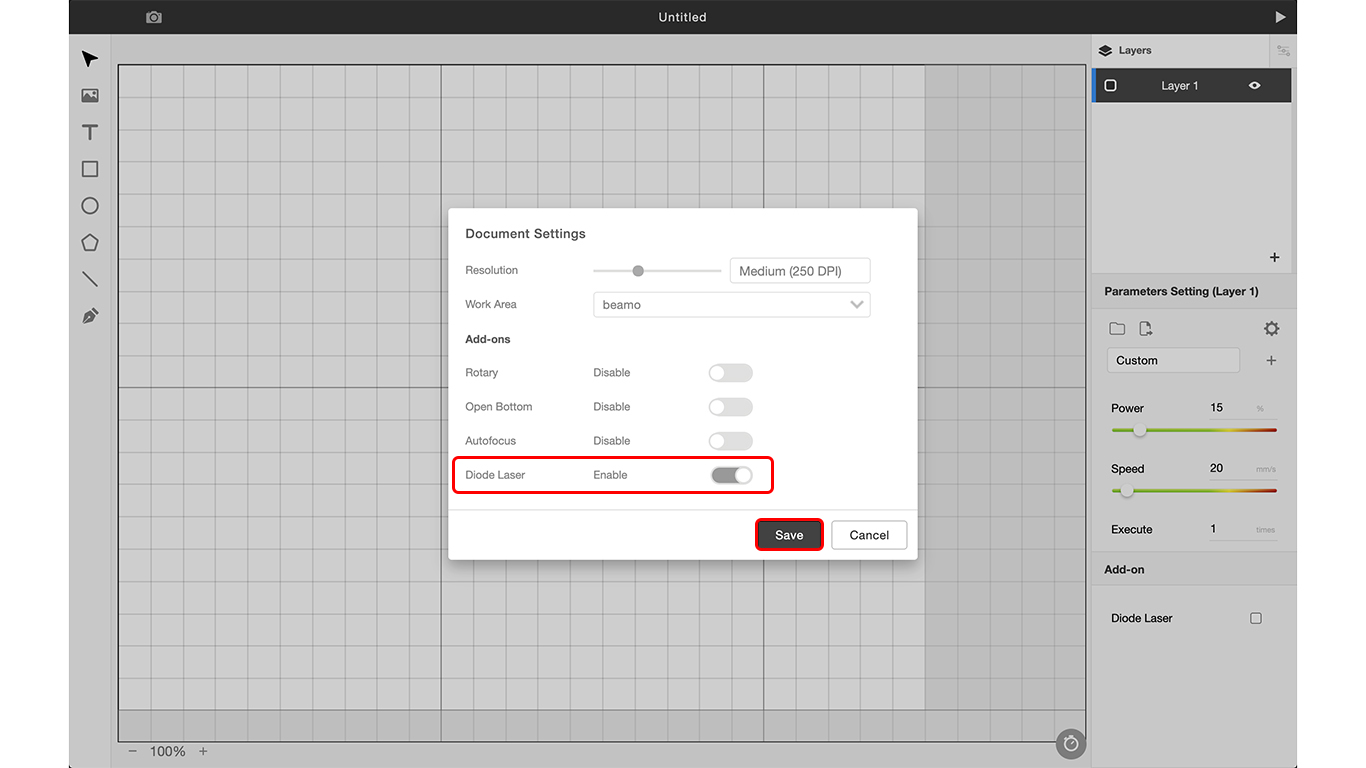

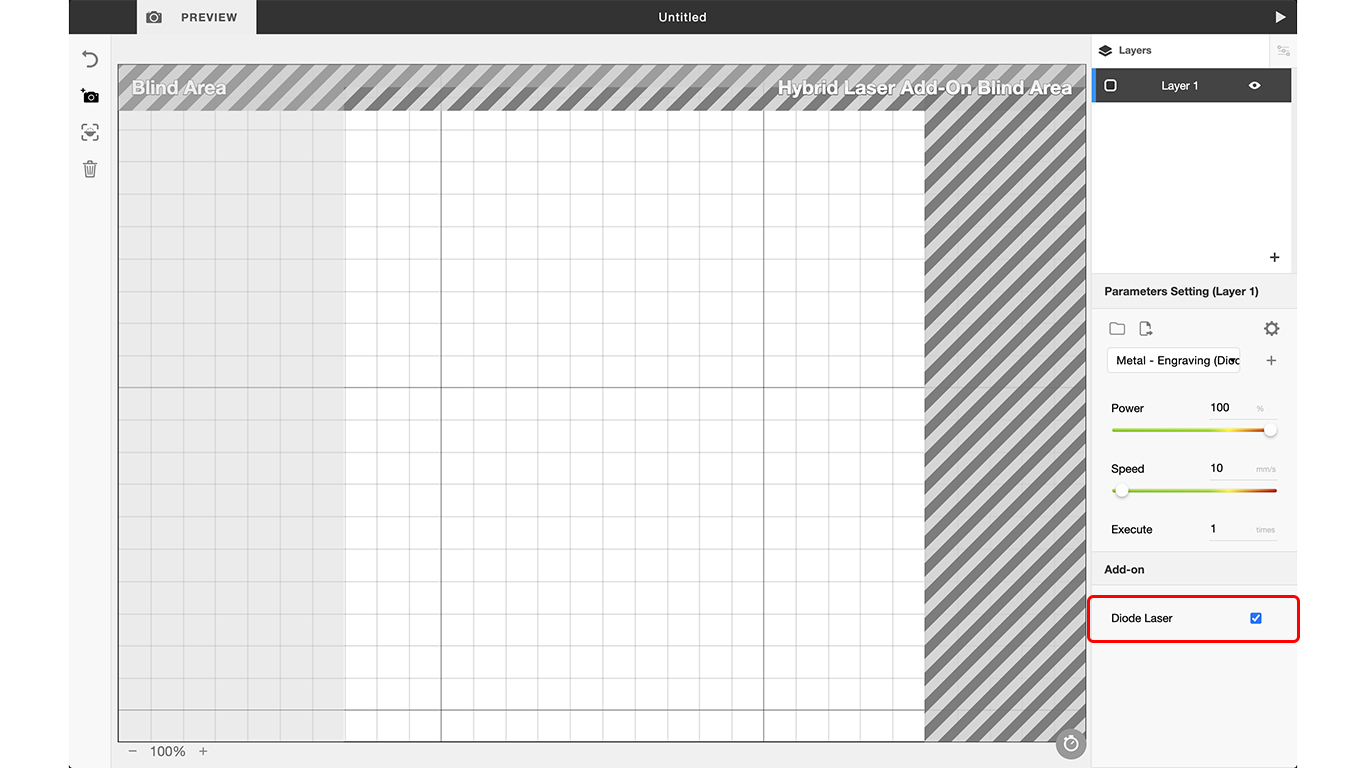

Menu > "Bewerken" > "Documentinstellingen" > Schakel "Diode Laser" in > "Opslaan".
Als "Diode Laser" niet is ingeschakeld, kan de bereiksbeperking van de software-weergave niet worden ingeschakeld en kan er risico zijn op een diode-crash. Wanneer de functie "Diode Laser" is ingeschakeld, verschijnt de optie "Diode Laser" onder de parameters.
Na het aanvinken van het selectievakje kunt u de diodelaser module gebruiken voor het graveren op die laag.
- Voor lagen met "Diode Laser" aangevinkt, wordt het werkgebied beperkt door een grijs gebied.
- Als "Diode Laser" niet is aangevinkt, wordt de laag gegraveerd en gesneden met CO2 laser; plaats het gegraveerde object niet te dicht bij de rechterkant, anders bestaat het risico dat de diodelaser module tegen de machine botst.

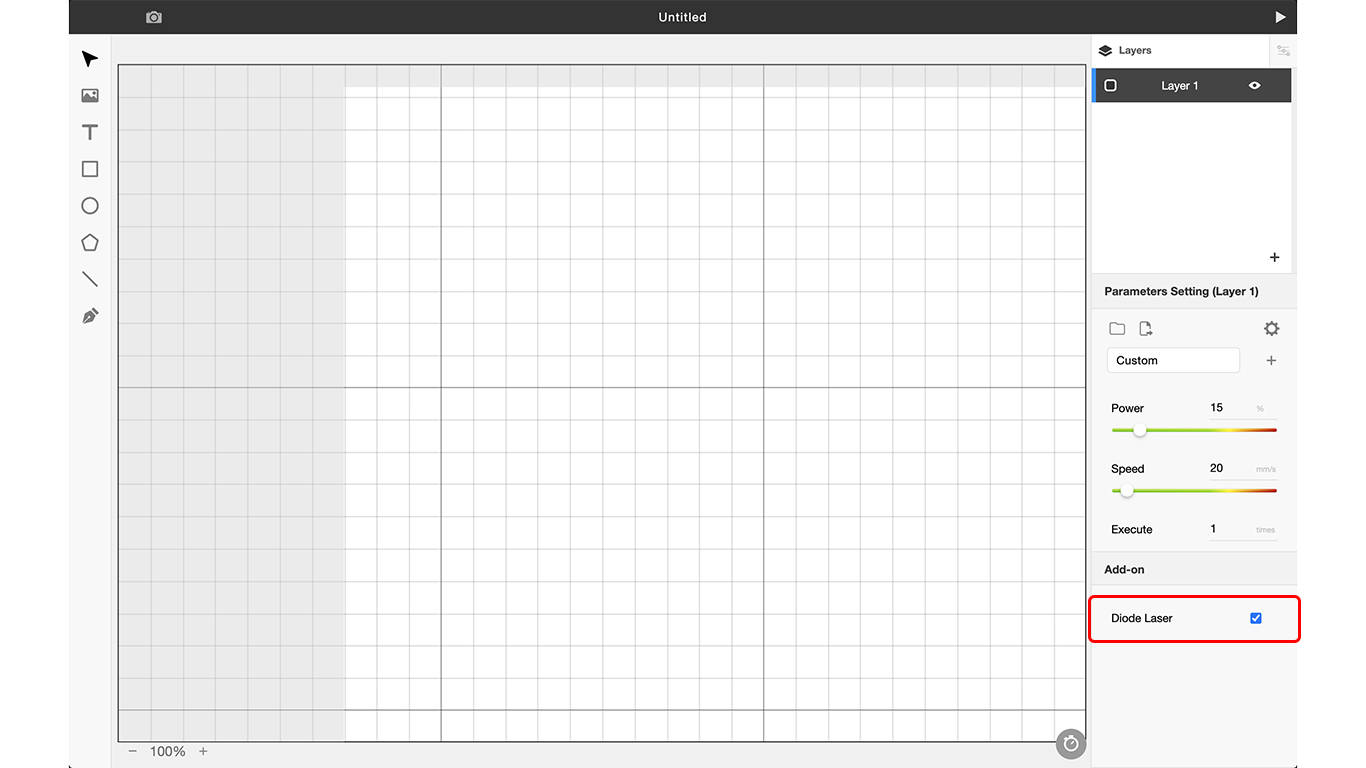

Als de diodelaser module vaak wordt gebruikt, kunt u de diodelaser standaard inschakelen (Menu > "Beam Studio" > "Voorkeuren" > Add-on - Diode Laser Standaard: Aan).
- Grijze achtergrond: het gebied dat niet kan worden gegraveerd door de diodelaser module (De diodelaser module kan niet naar links reiken.) Als "Diode Laser" niet is aangevinkt, wordt de grijze achtergrond naar de rechterkant van de machine gedraaid. CO2-laser kan daar niet werken omdat de laserkop niet naar rechts kan reiken.
- Arceringspatroon: het gebied dat niet kan worden bekeken door de camera (de positie die wordt belemmerd door de diodelaser module)
Werkgebied | Na installatie is het werkgebied van de diodelaser 230mm x 200mm, het werkgebied van de CO2-laser wordt verkleind tot 250mm x 200mm
3. Focus op het object:

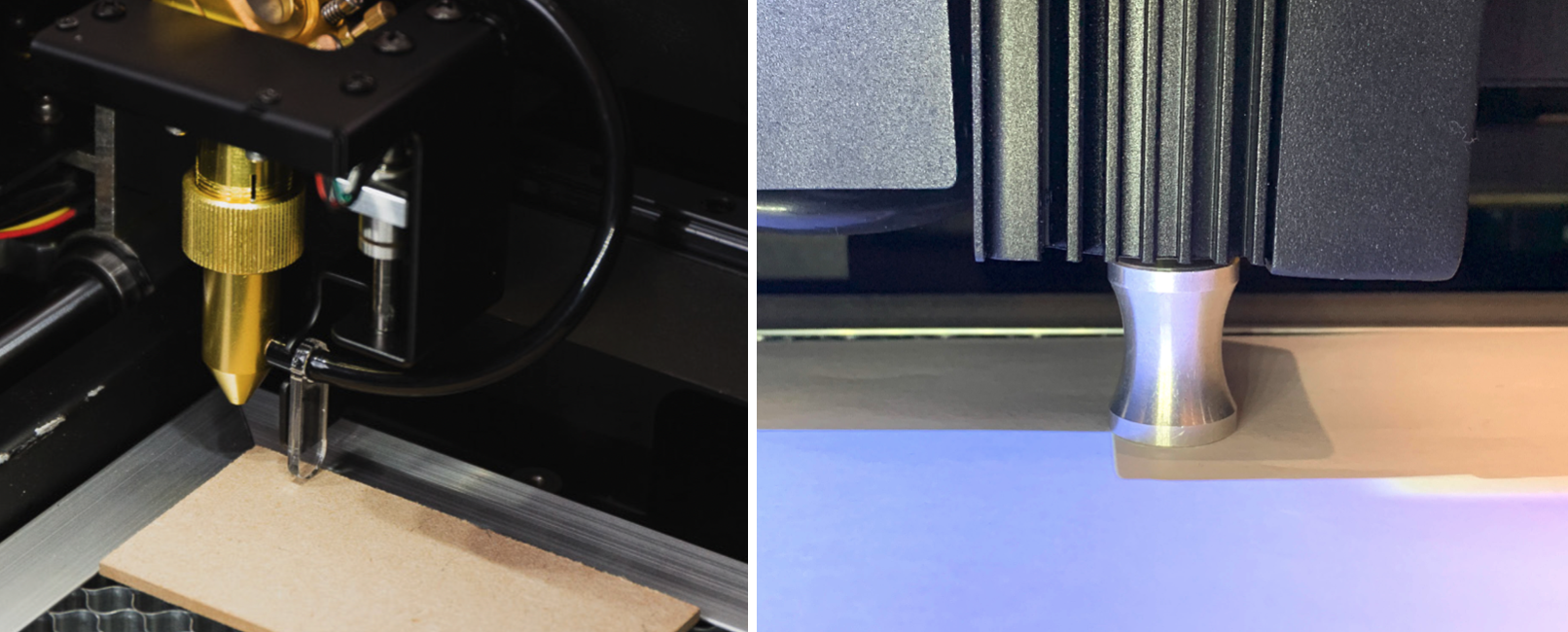

- Voor handmatige focussering kunt u een focussonde of focusblok gebruiken, de bevestigingsring van het mondstuk losdraaien en de focussonde het graveermaterial laten raken, vervolgens de bevestigingsring van het mondstuk vastdraaien en de focussonde terugdraaien na het focusseren. (Brandpuntsafstand: 12mm)
- Voor autofocus, dubbelklik op de zijknop van de add-on om de sonde het graveermaterial te laten raken.
4. Camera-voorbeeld:
Bekijk het bereik van het graveermaterial.
5. Bewerk het graveerobject.
6. Pas de parameters aan en lever de taak af:
De diodelaser module moet werken met een hoger vermogen, anders kan het materiaal niet worden gegraveerd.

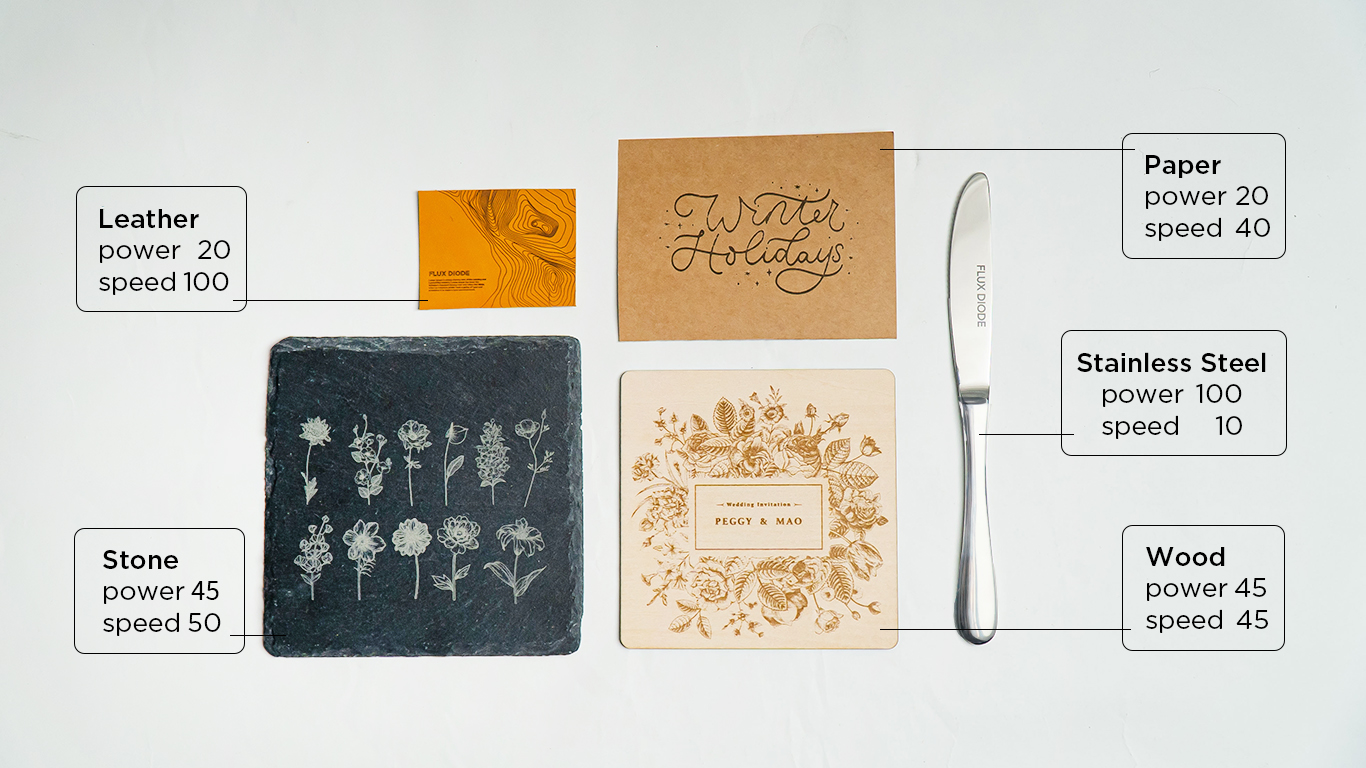

Over het algemeen wordt aanbevolen om 100% vermogen en 4~10mm/s snelheid te gebruiken bij het graveren van roestvrij staal.
Het werkelijke graveereffect is onderhevig aan uw eigen testresultaten.
De diodelaser module produceert geen licht.
Mogelijke oorzaken:
-
Beam Studio heeft de diodelaser module niet ingeschakeld volgens de bovenstaande stappen.
-
De instelling "Vermogenspercentage" op de machine is veel te laag, pas deze terug naar de standaardwaarde van 1.0.
-
Diodelaser module staat niet aan:
Zo niet, ga naar de pagina "ONDERHOUD" en klik op de knop "Cam Led". Als de ventilator begint te draaien, betekent dit dat de diode aan staat. (De knop "Cam Led" is de schakelaar van de diodelaser module.)
*Als de bovenstaande stappen het probleem nog steeds niet kunnen oplossen, neem dan contact op met het klantenserviceteam.
