beamo - Installatie van de autofocus-module

 Voor uw eigen veiligheid, zet de machine uit en haal de stekker uit het stopcontact.

①Autofocus Add-on ②Inbussleutel ③Steeksleutel (In originele beamo verpakking)

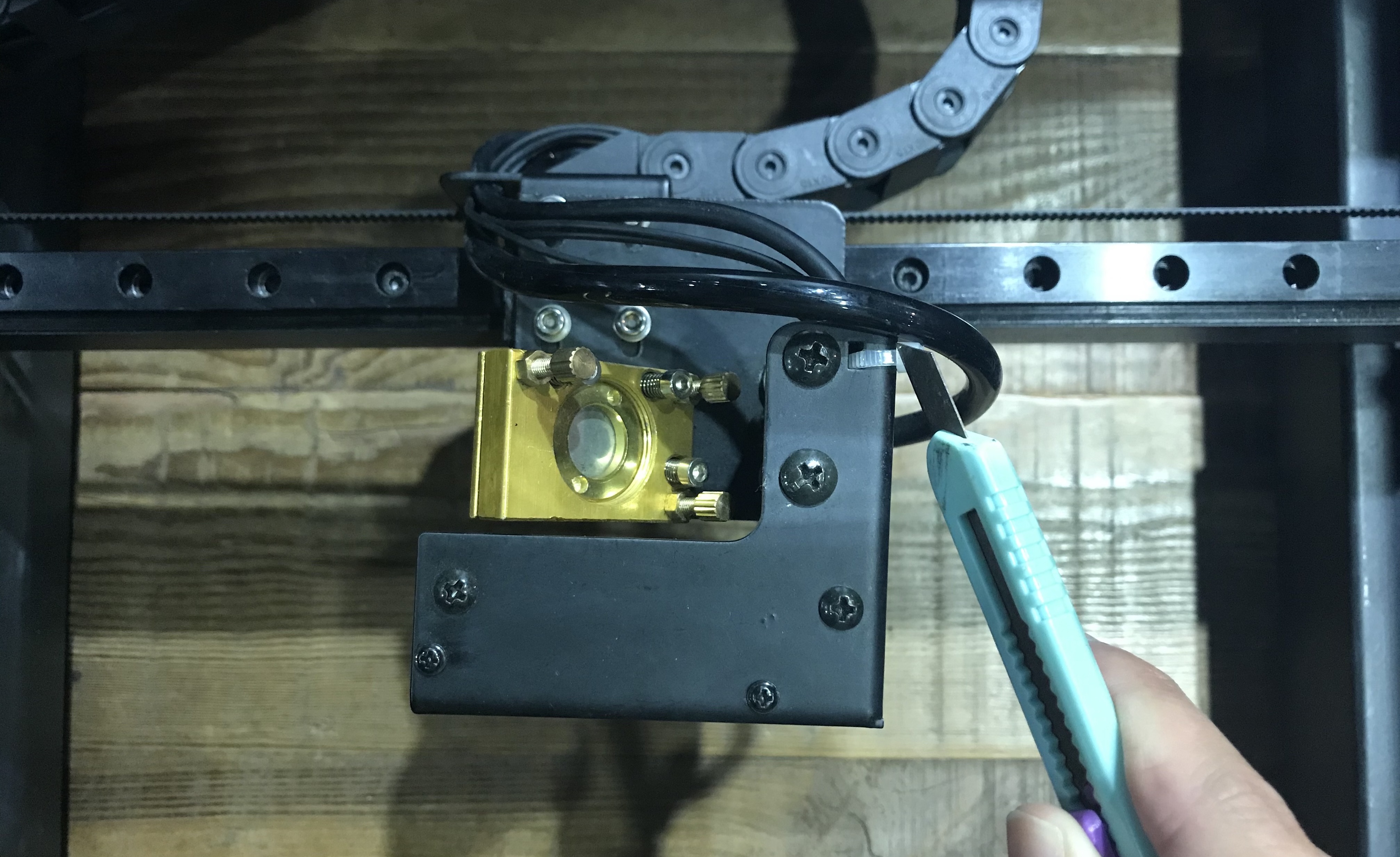

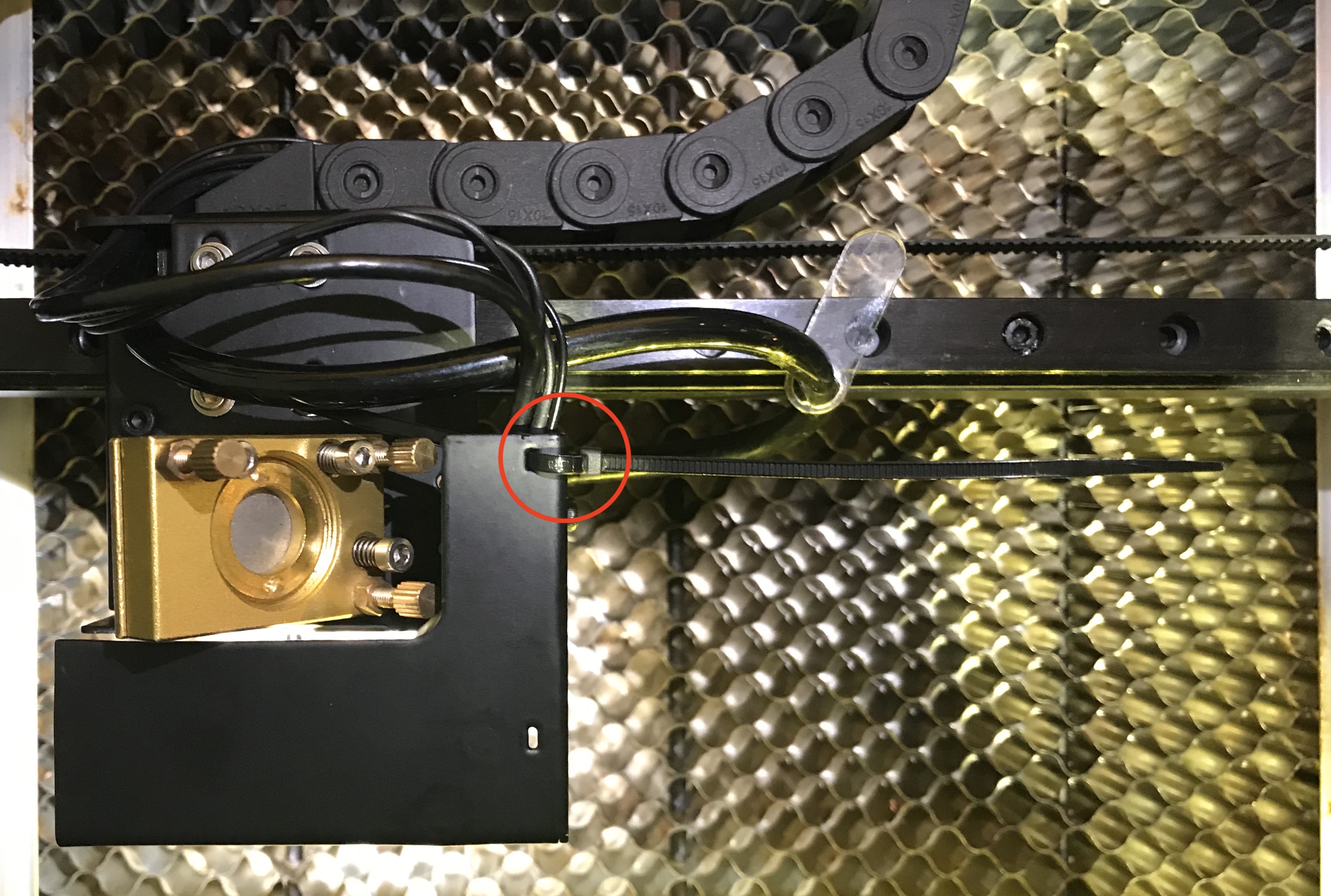

1. Knip de plastic kabelband door die de kabel vasthoudt.

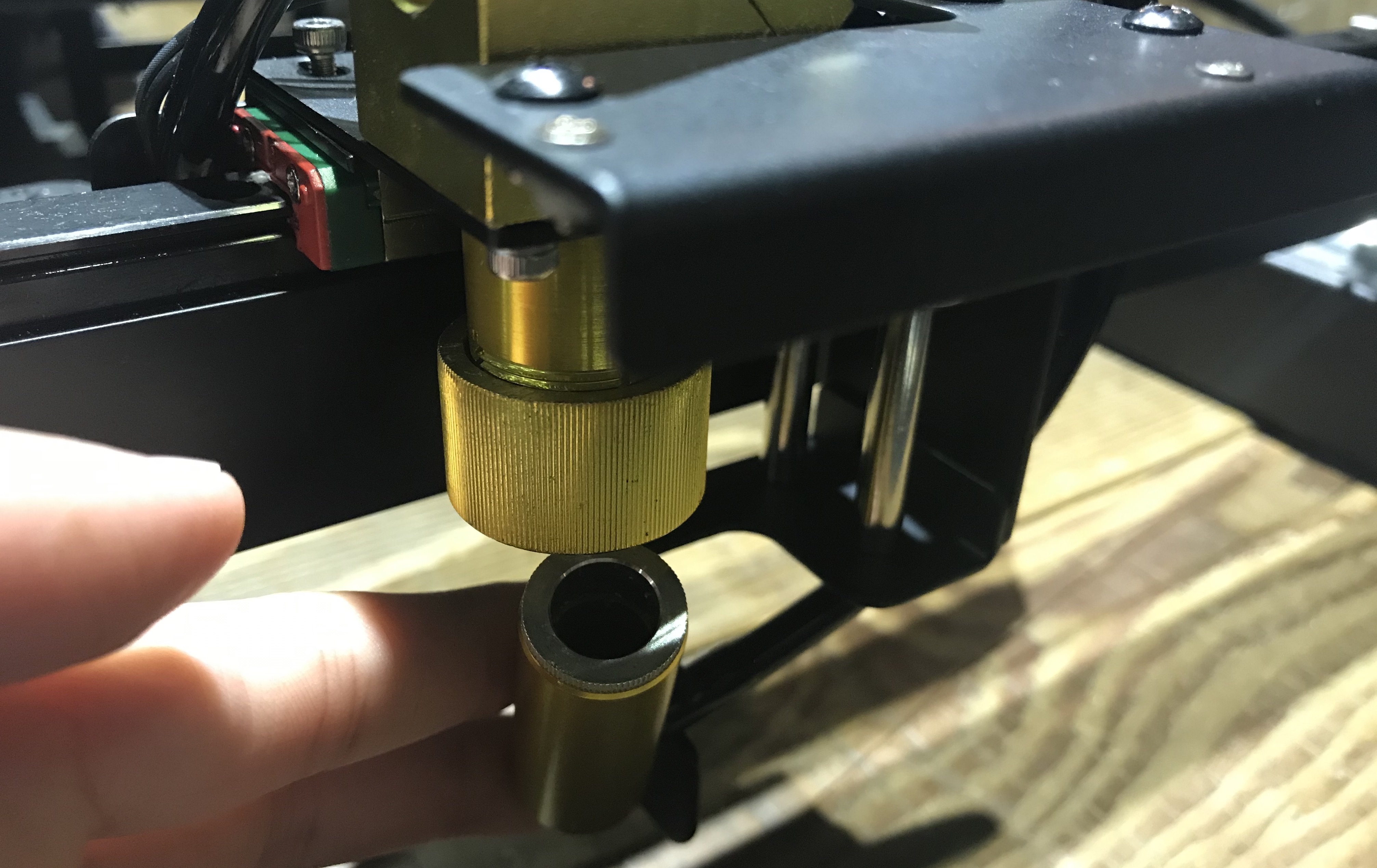

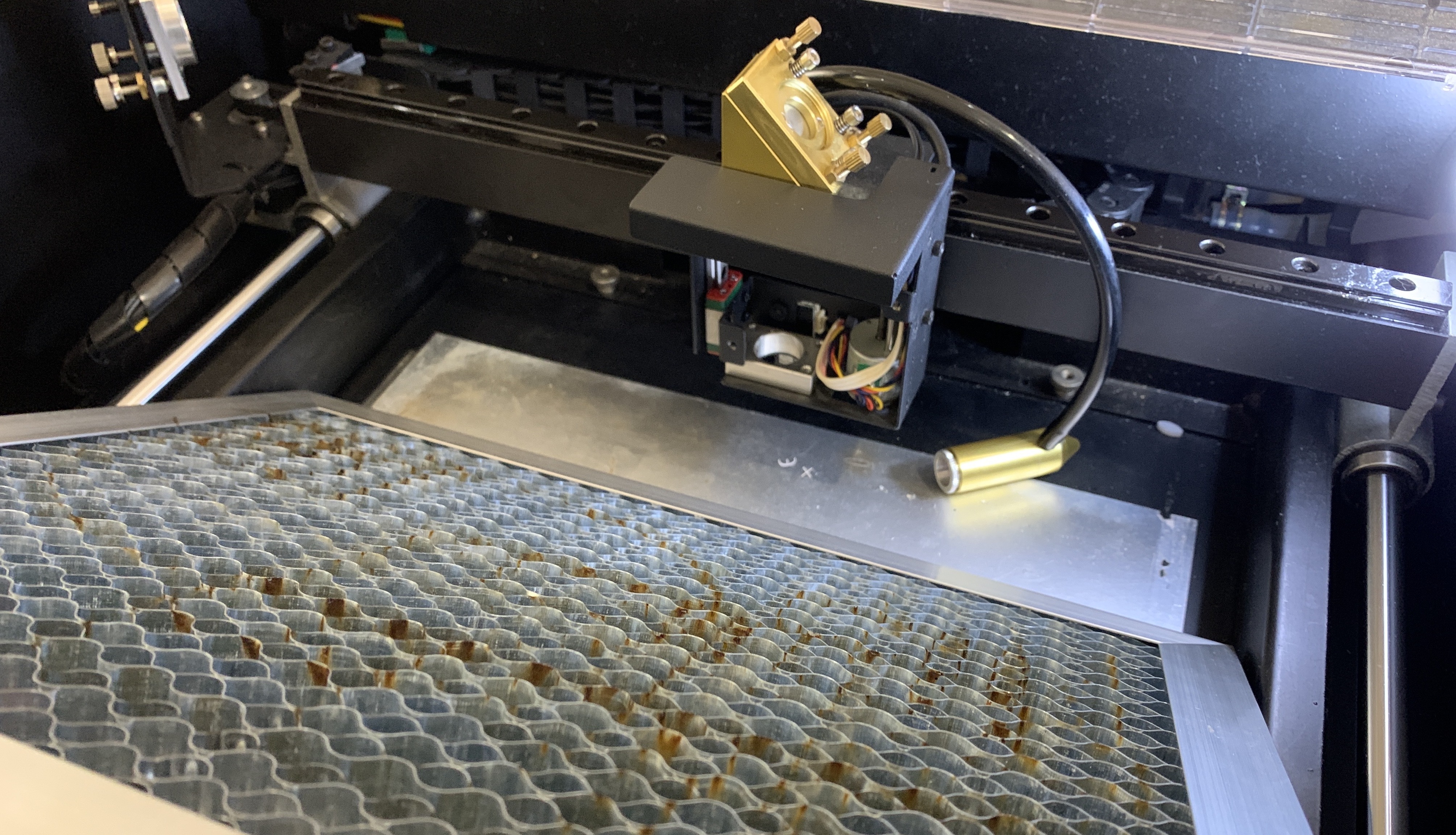

2. Draai de focusring van de laserkop los en verwijder de laserkop. en verwijder de laserkop.

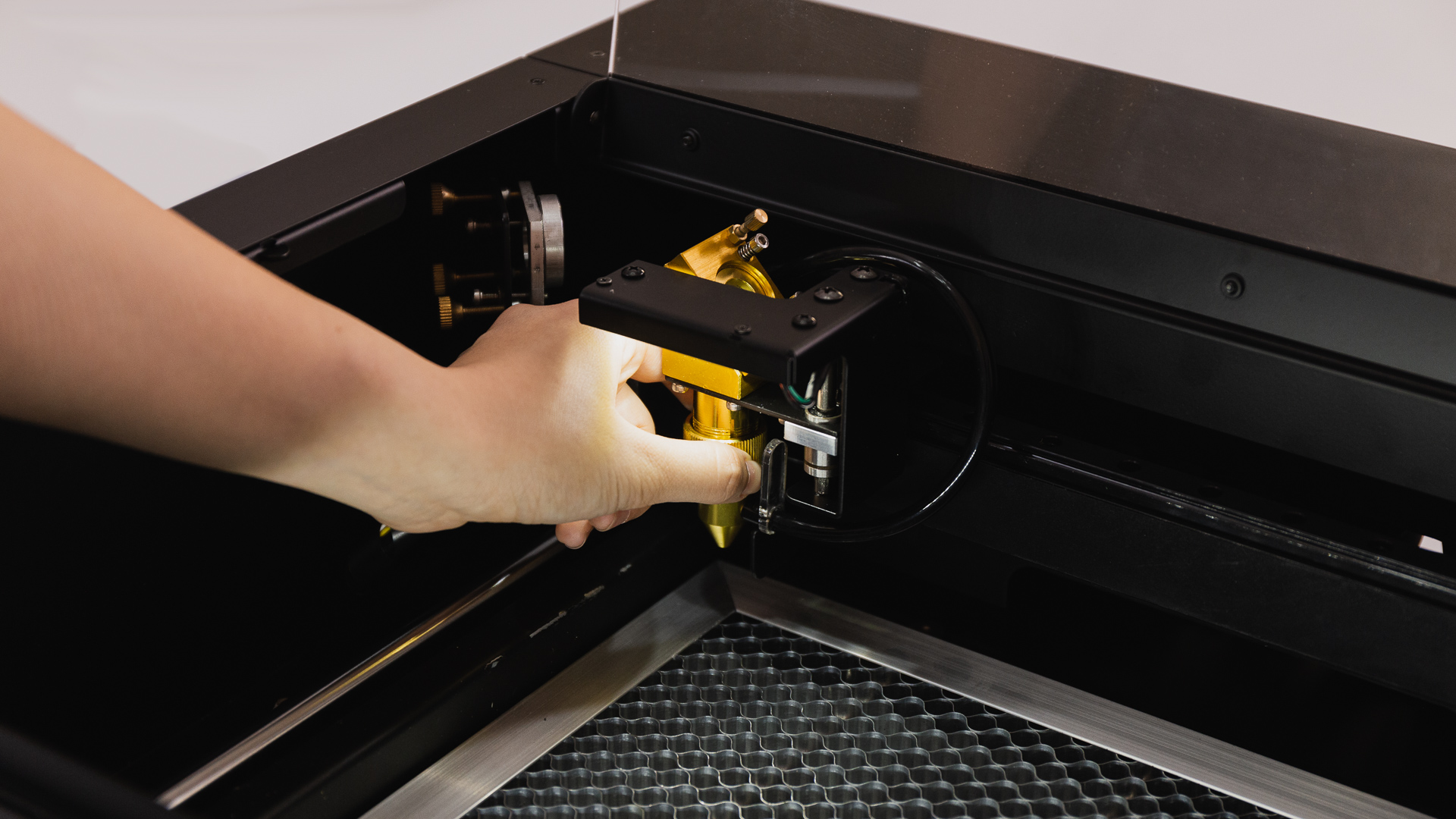

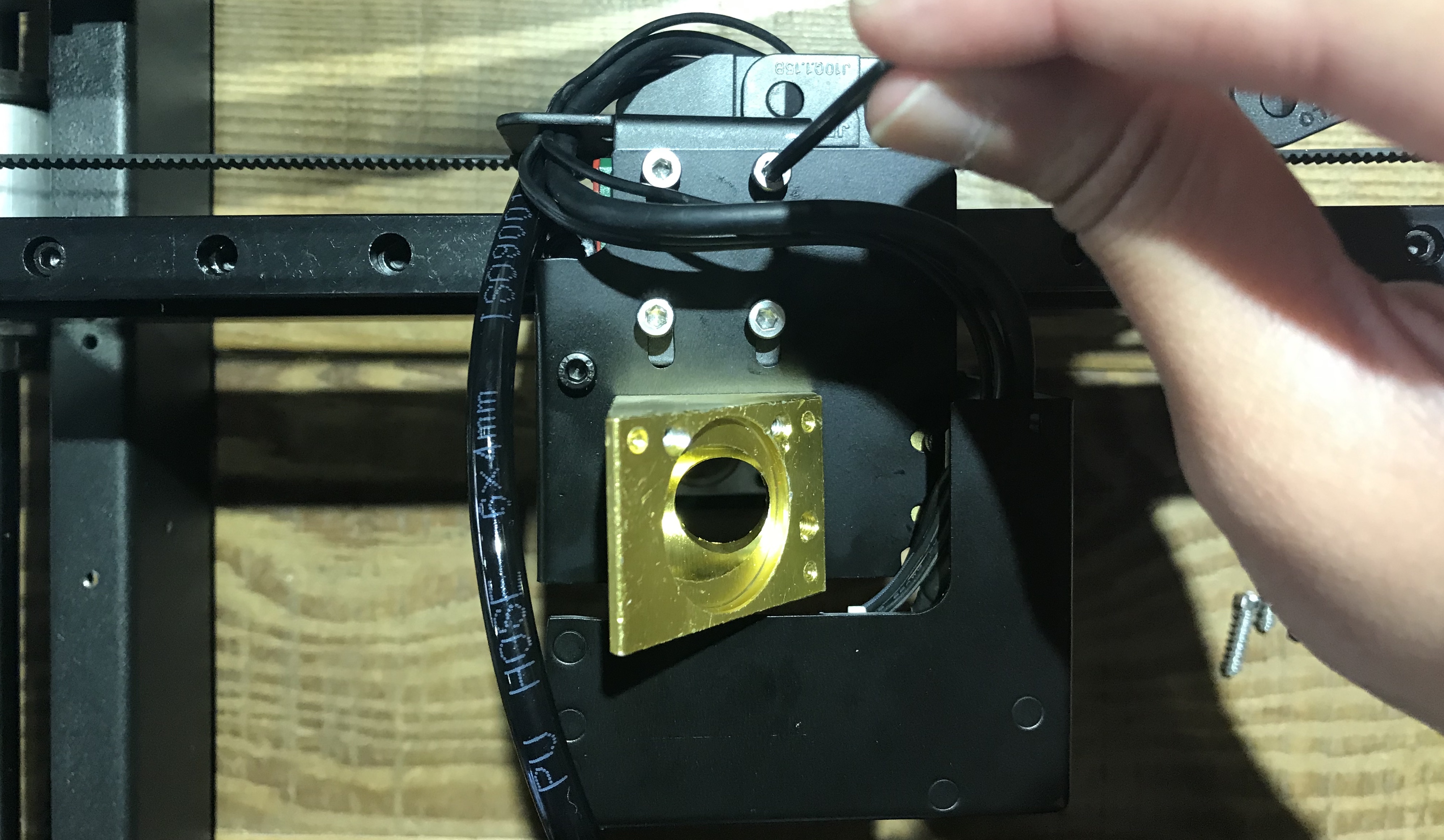

3. Draai de 4 schroeven los waarmee de lasermodule aan de rail is bevestigd met de inbussleutel.

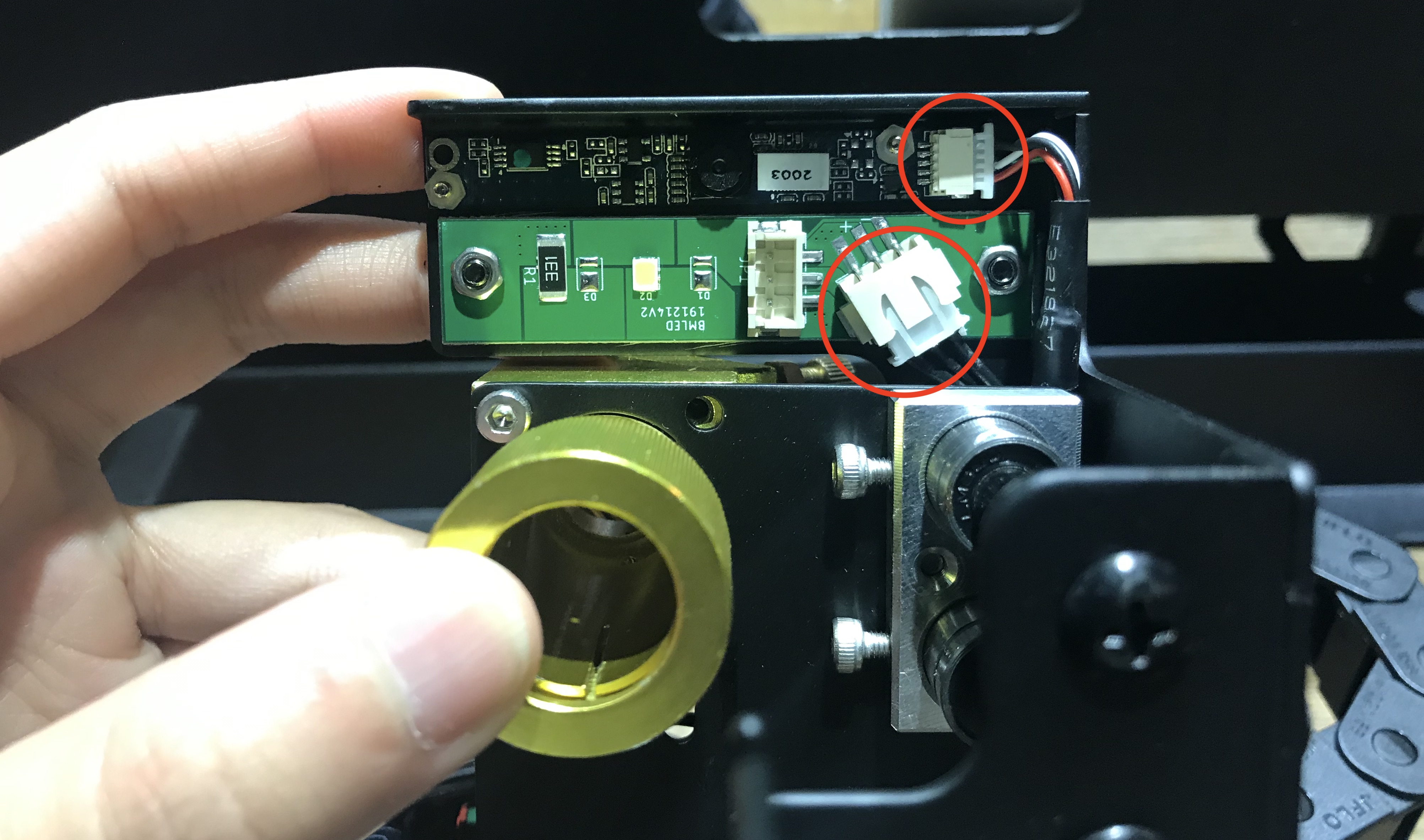

4. Verwijder zowel de camerakabel als de LED-draad.

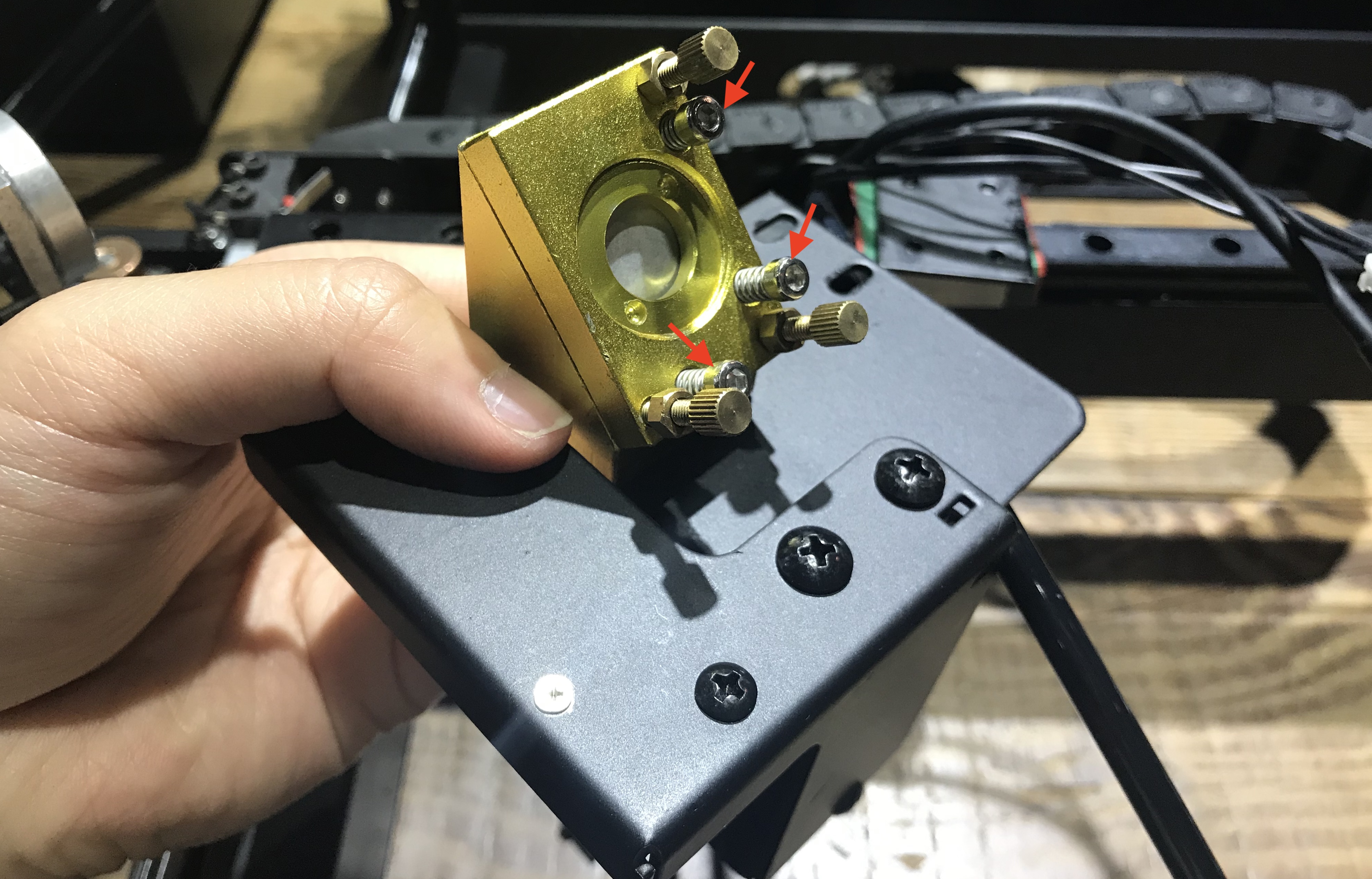

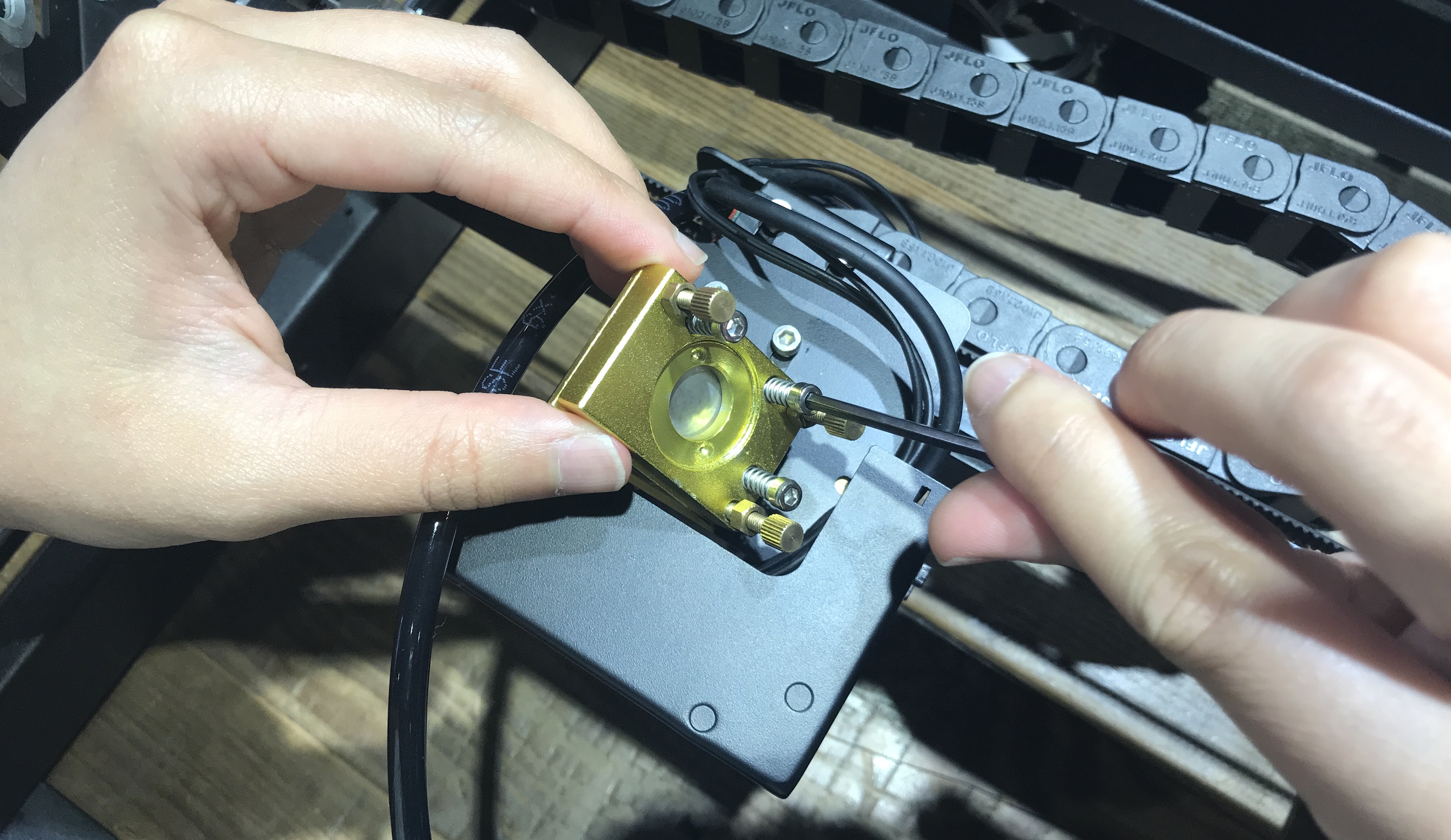

5. Verwijder de derde reflectiespiegel met de inbussleutel.

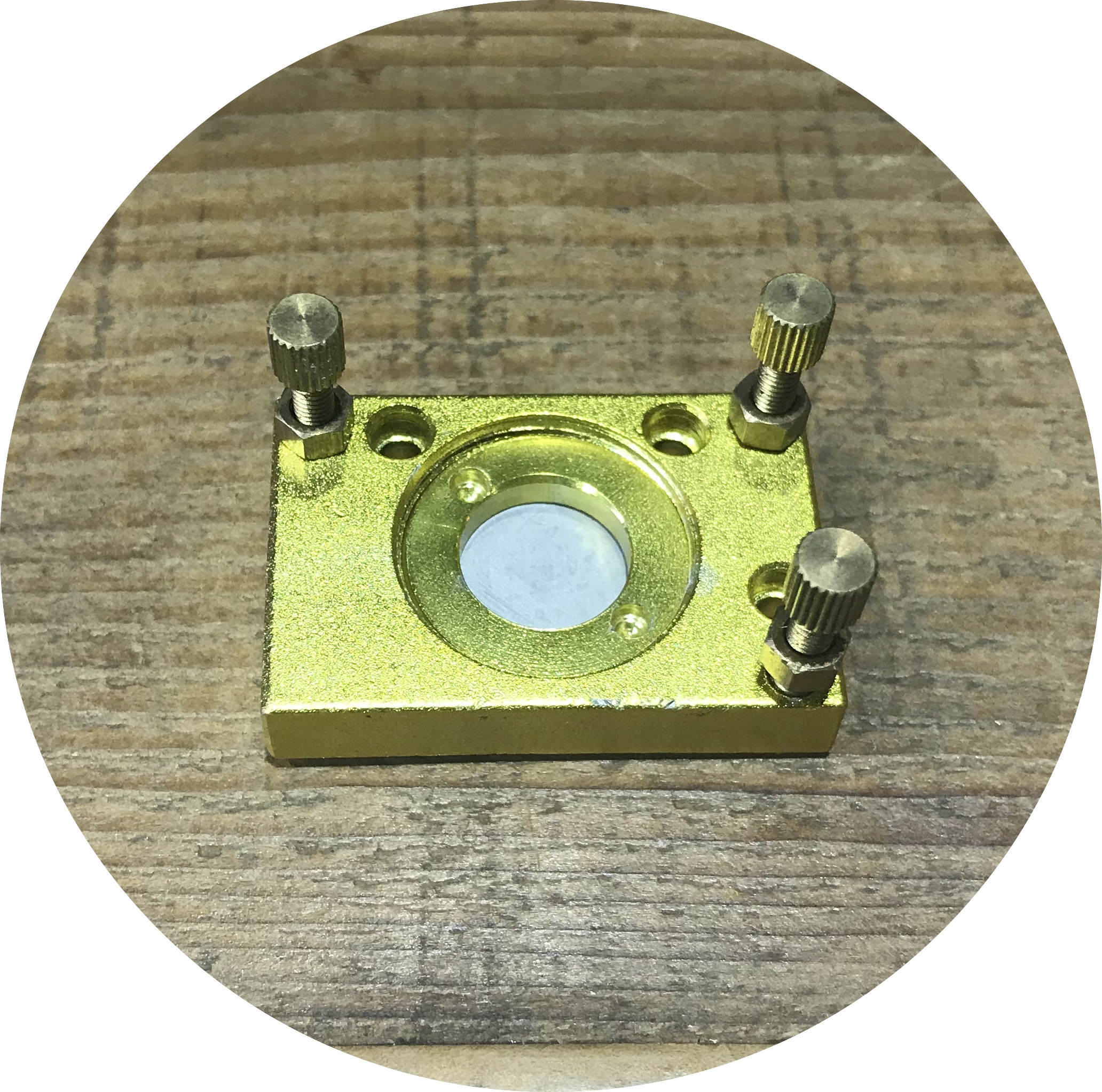

▲Derde reflectiespiegel

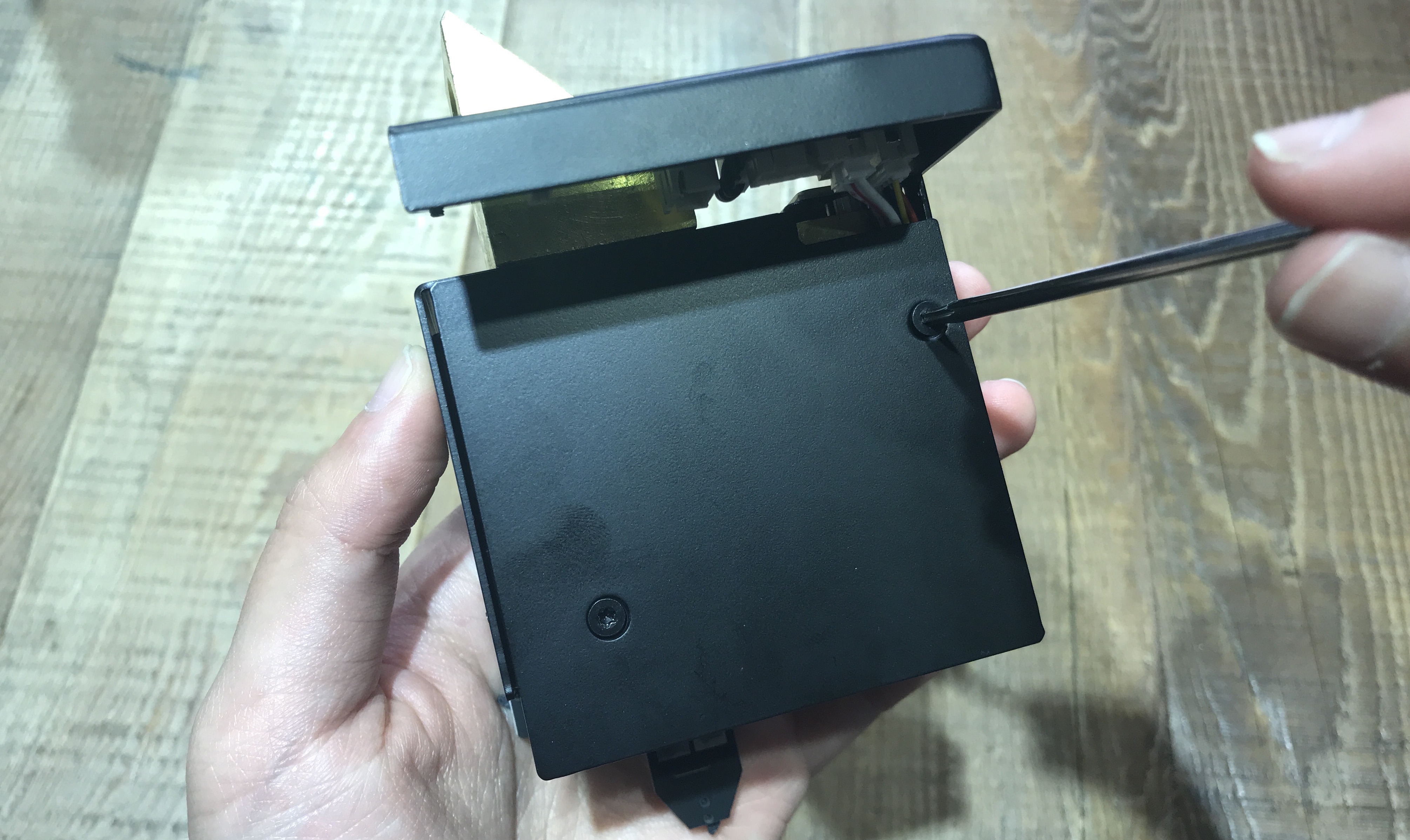

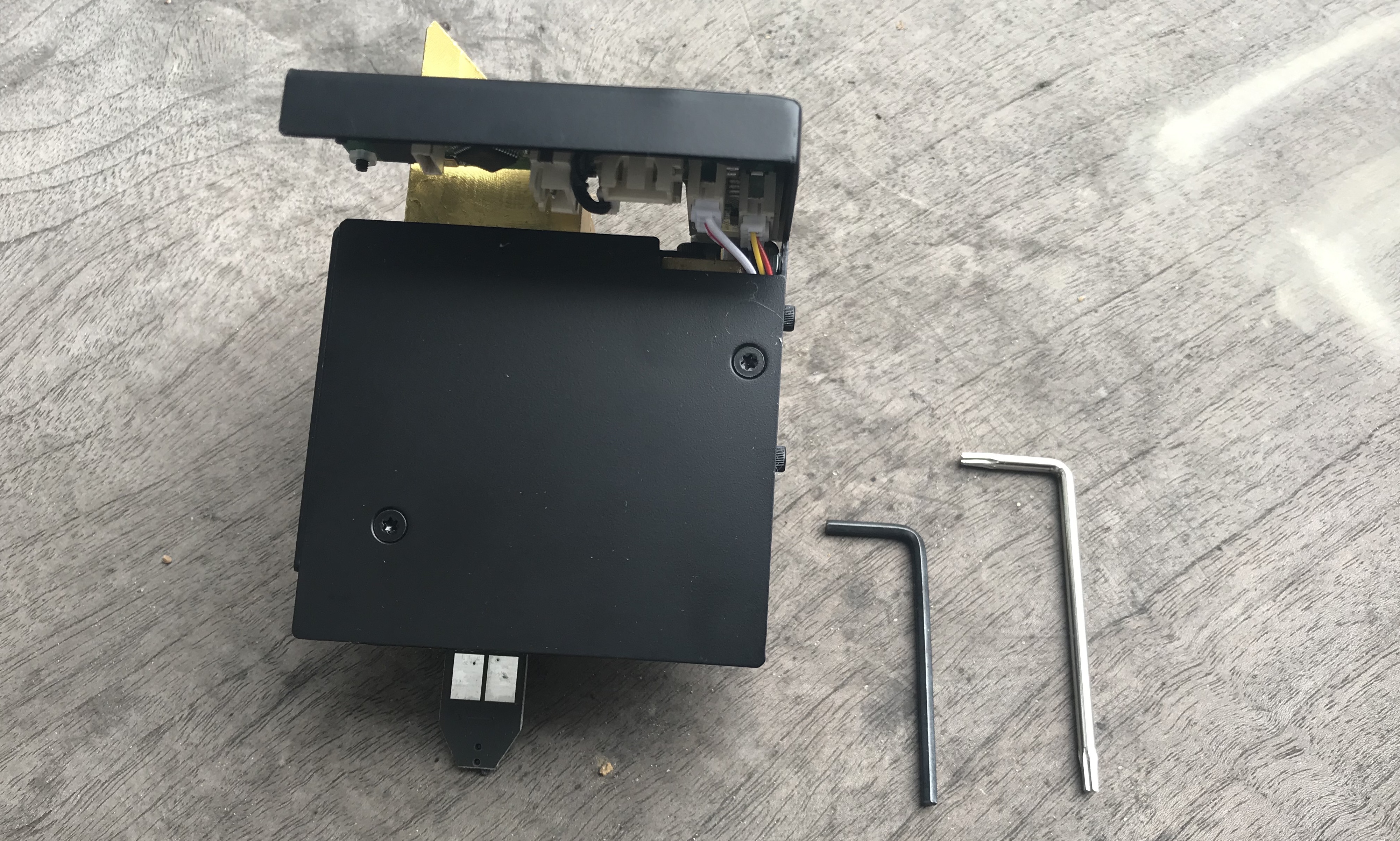

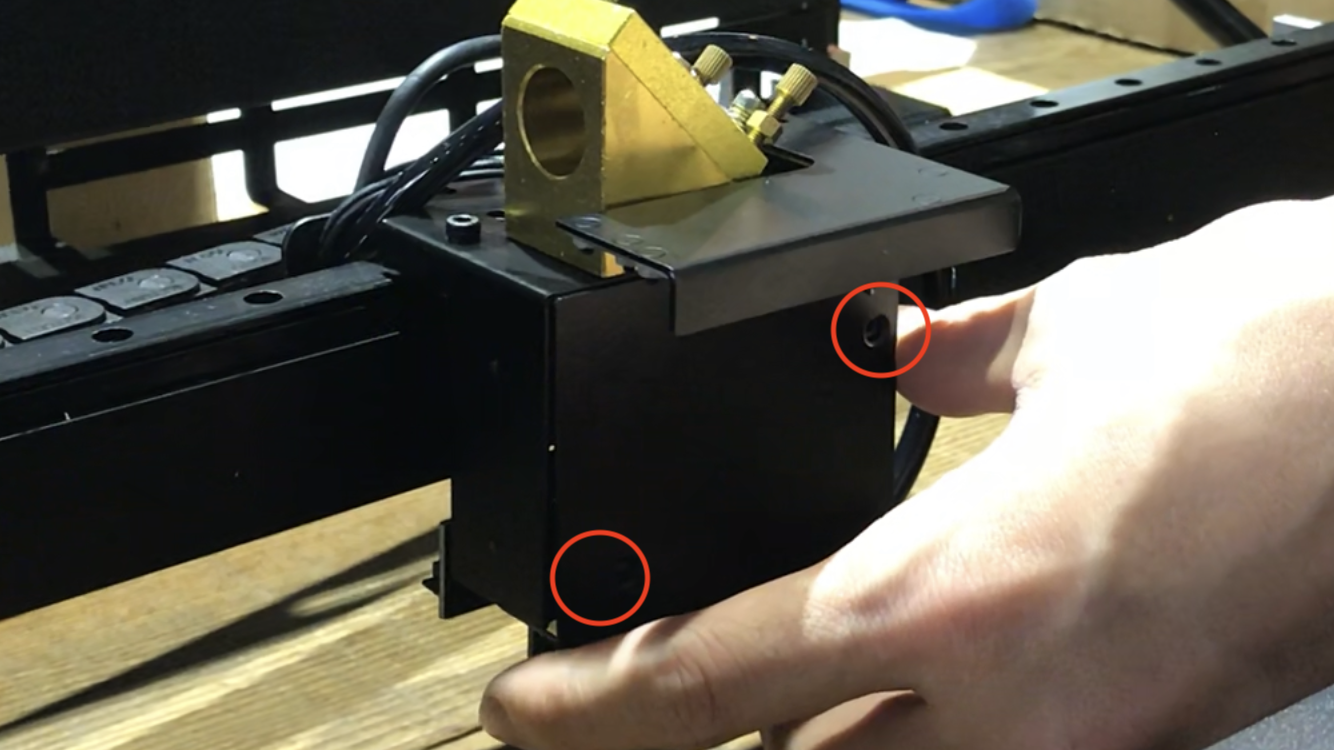

6. Verwijder twee schroeven op de autofocus

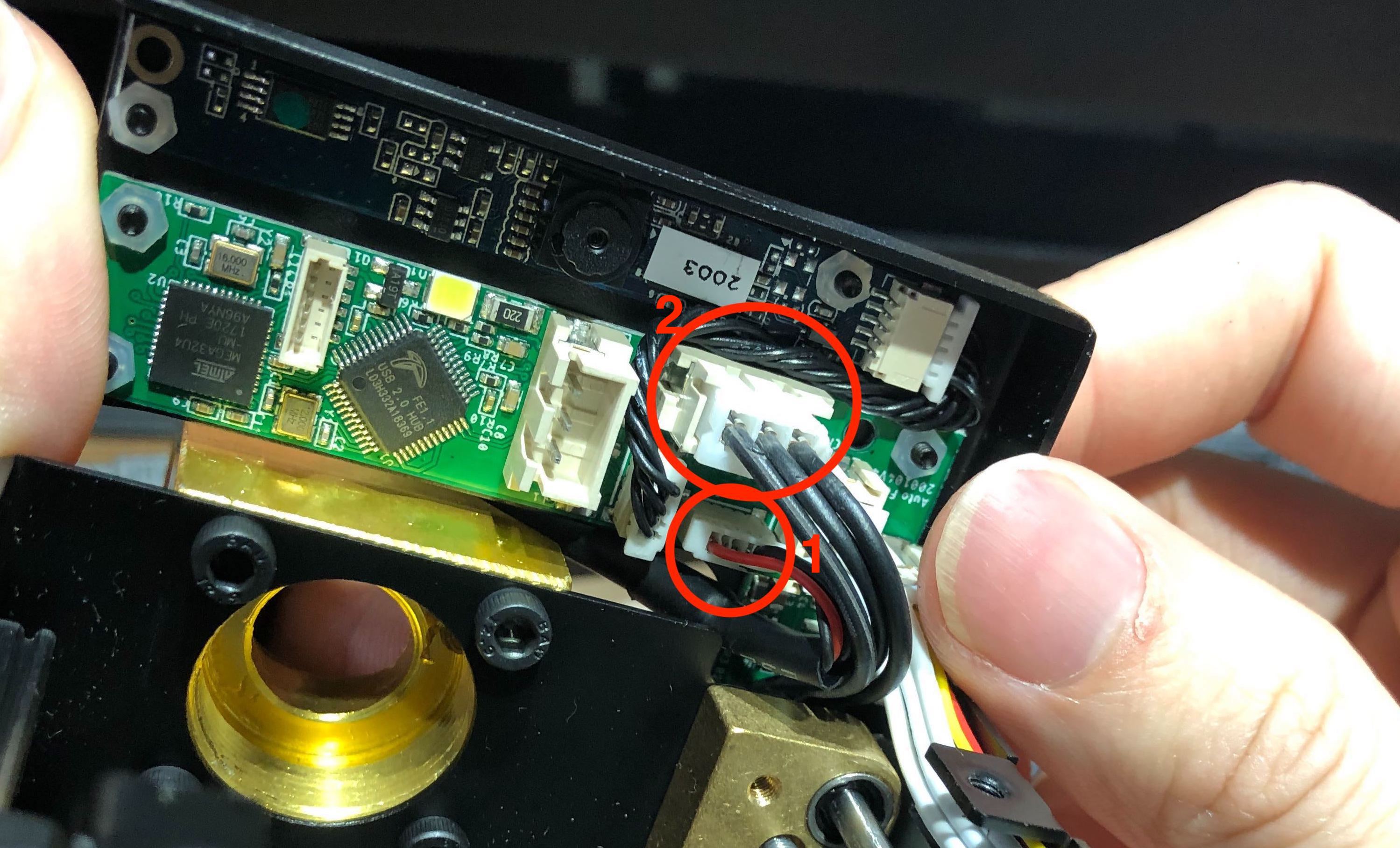

7. Sluit de camerakabel en de LED-draad aan in Cirkel 1 en Cirkel 2.
(Tip: Sluit eerst de camerakabel aan en daarna de LED-draad)

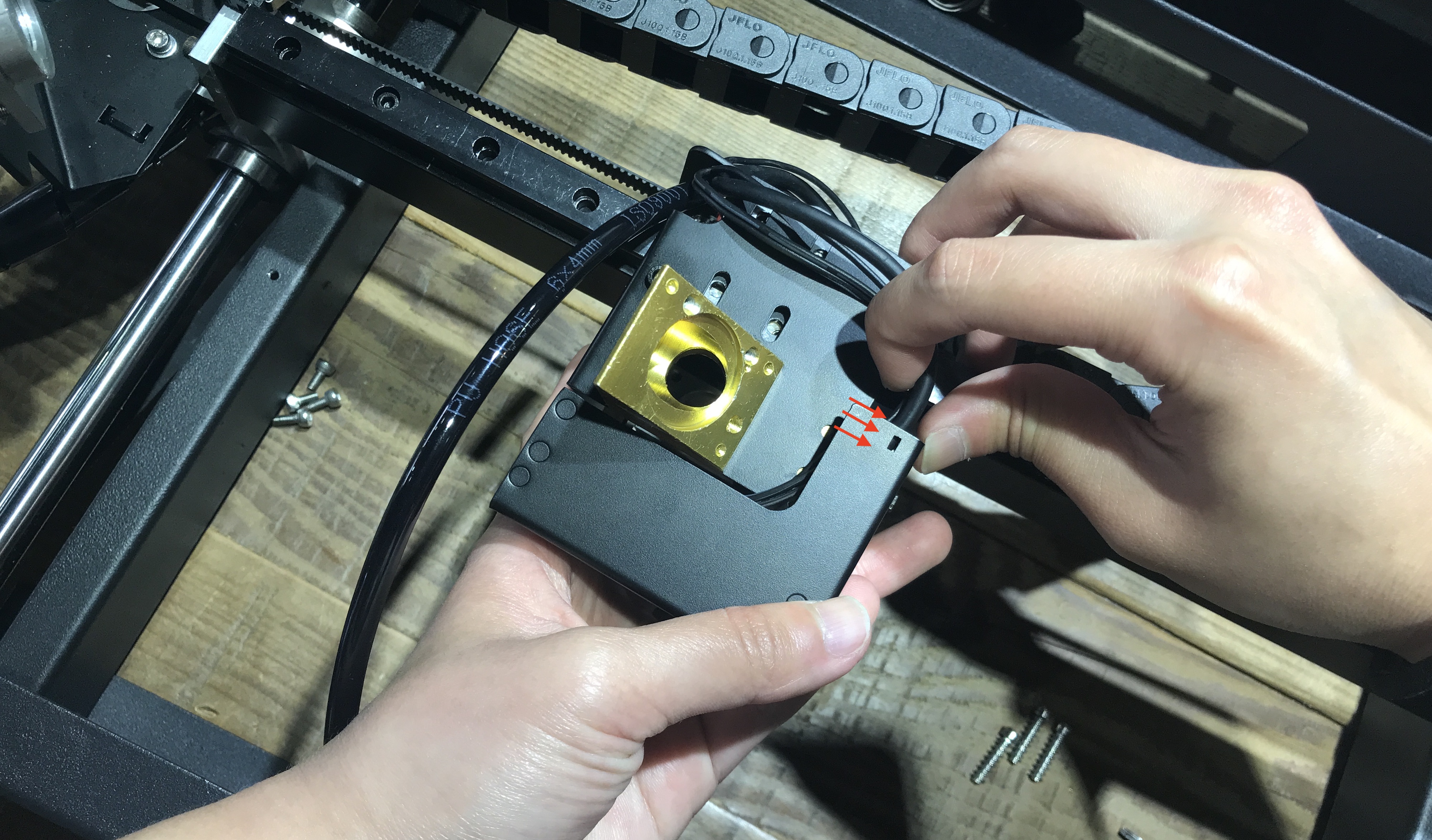

8. Verzamel de draden aan de zijkant en houd ze vast met de plastic riem.

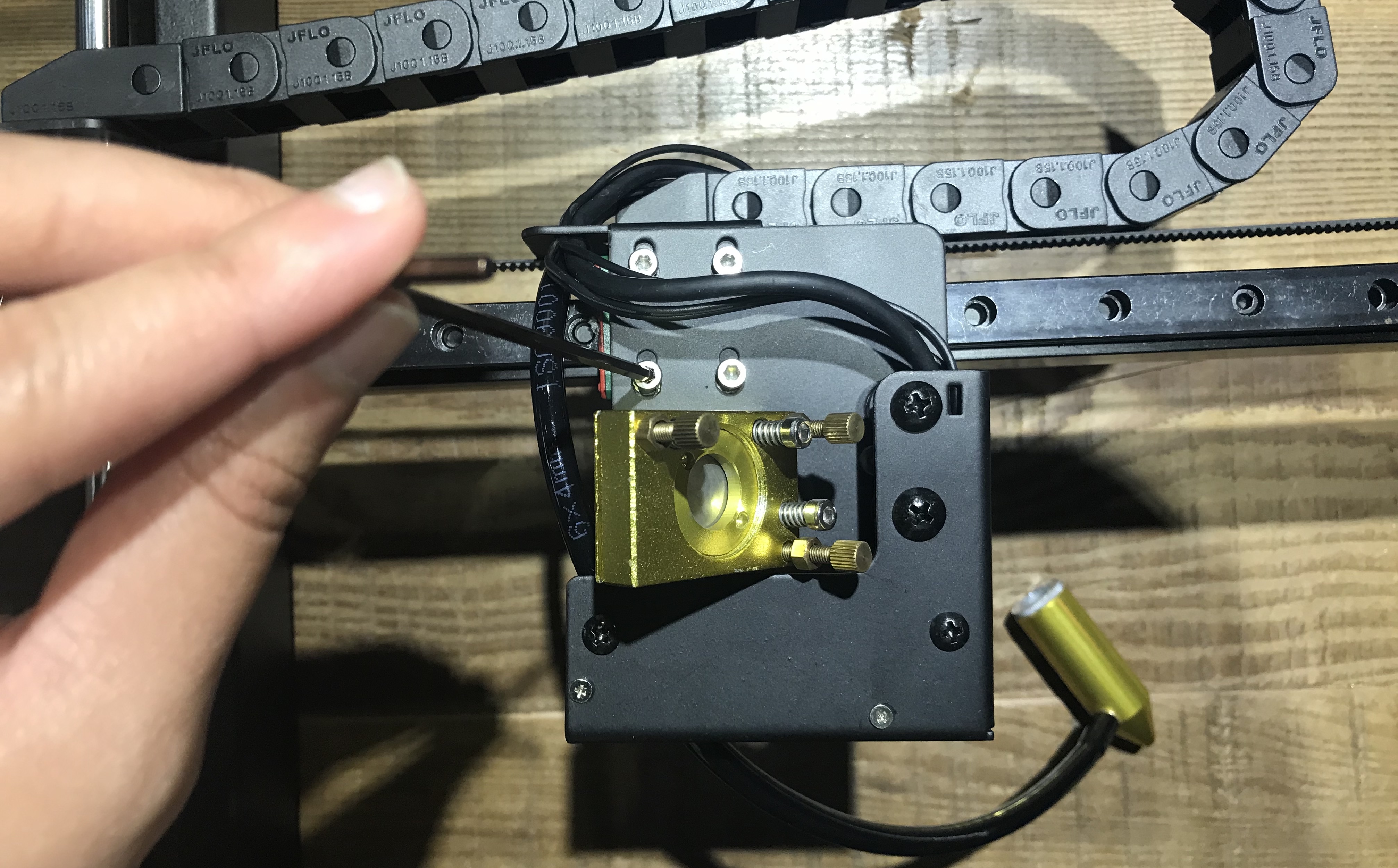

9. Plaats de autofocusmodule terug op het spoor door de vier schroeven vast te draaien met de inbussleutel.

10. Vergrendel de derde reflectiespiegel weer.
(Tip: Draai de schroeven niet helemaal vast, halverwege zou voldoende moeten zijn)

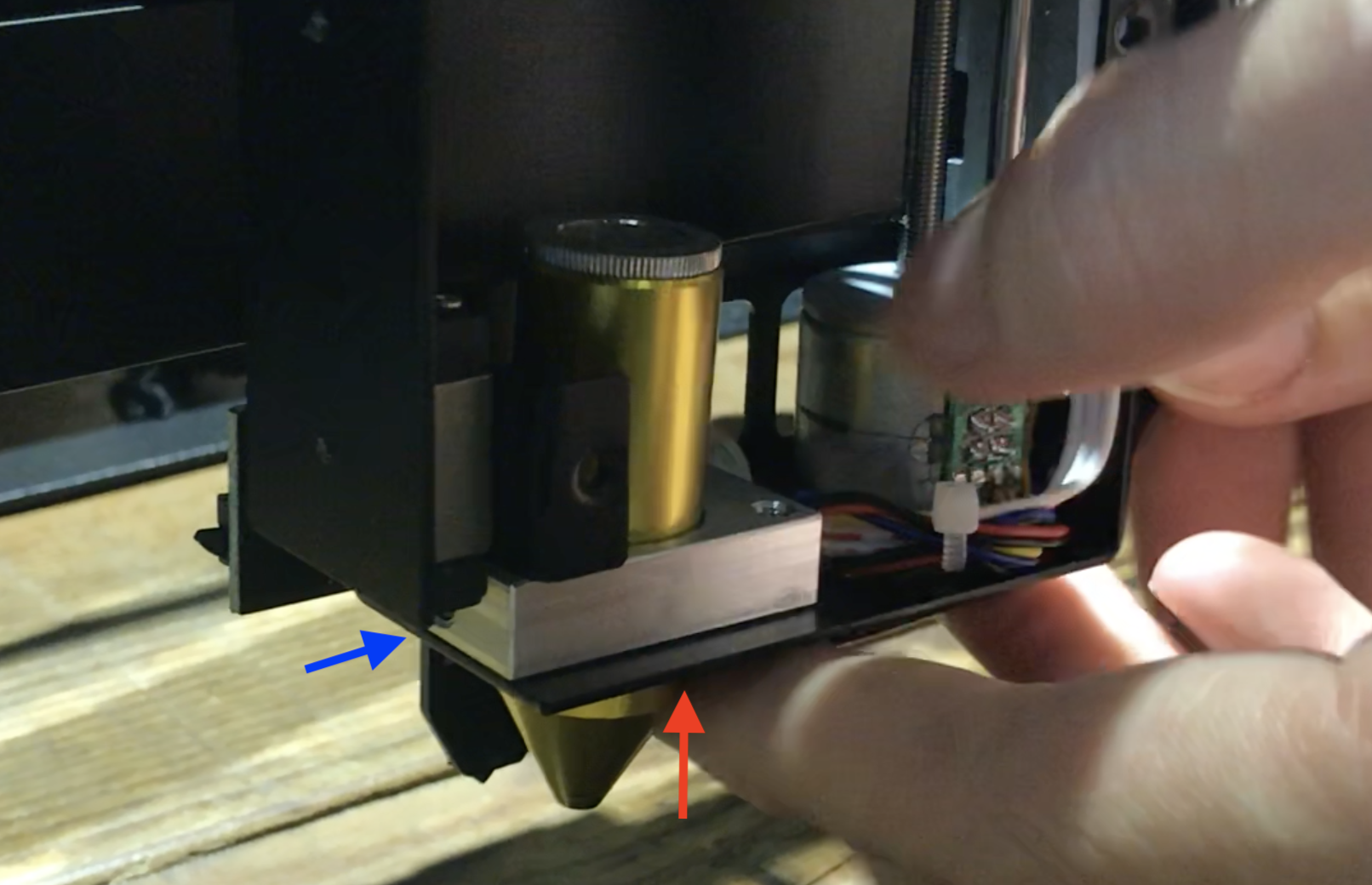

11. Haal de honingraat eruit en duw de laserkop helemaal naar boven (zie rode pijl in de afbeelding) en vergrendel de laserkop weer, de schroef zit aan de linkerkant. (zie blauwe pijl in de afbeelding)

12. Start de machine. Plaats de honingraat terug nadat de laserkop omhoog komt.

13. Controleer of het optische pad is uitgelijnd. Zie de handleiding voor het uitlijnen van het optische pad .

14. Vergrendel de schroeven van de autofocusmodule weer.

15. Raadpleeg Gebruik van de autofocusmodule voor basisinstellingen in Beam Studio om autofocus te gaan gebruiken.

 Herinnering: Druk NIET op Cam Led na het installeren van autofocus.

De camera-led gaat automatisch aan zodra de machine wordt ingeschakeld. Als u op Cam Led drukt, wordt de camera-led niet uitgeschakeld, maar wordt in plaats daarvan de stroom uitgeschakeld die de autofocus zou moeten laten werken. Hierdoor zal de laserkop helemaal niet bewegen en moet u nog een keer op Cam Led drukken om de stroom in te schakelen.

Zie volgende: Handleiding voor het gebruik van autofocus
