beamo - De diodelaser-module gebruiken

De diodelaser-add-on is uitgerust met een 5W diodelaser. Vanwege de verschillende golflengtes kan deze direct op roestvrij staal graveren.

Gebruik het touchpanel niet om de laserkop te bedienen in de onderhoudsmodus wanneer de diodelaser-module is gemonteerd. Als u de kop wilt verplaatsen in de onderhoudsmodus,ontgrendel dan eerst de motor voordat u de laserkop verplaatst om schade te voorkomen.

1. De diodelaser inschakelen

Na installatie van de diodelaser-add-on kan de diodelaser worden bediend in Beam Studio, waarbij lasertypen tussen verschillende lagen kunnen worden geschakeld.

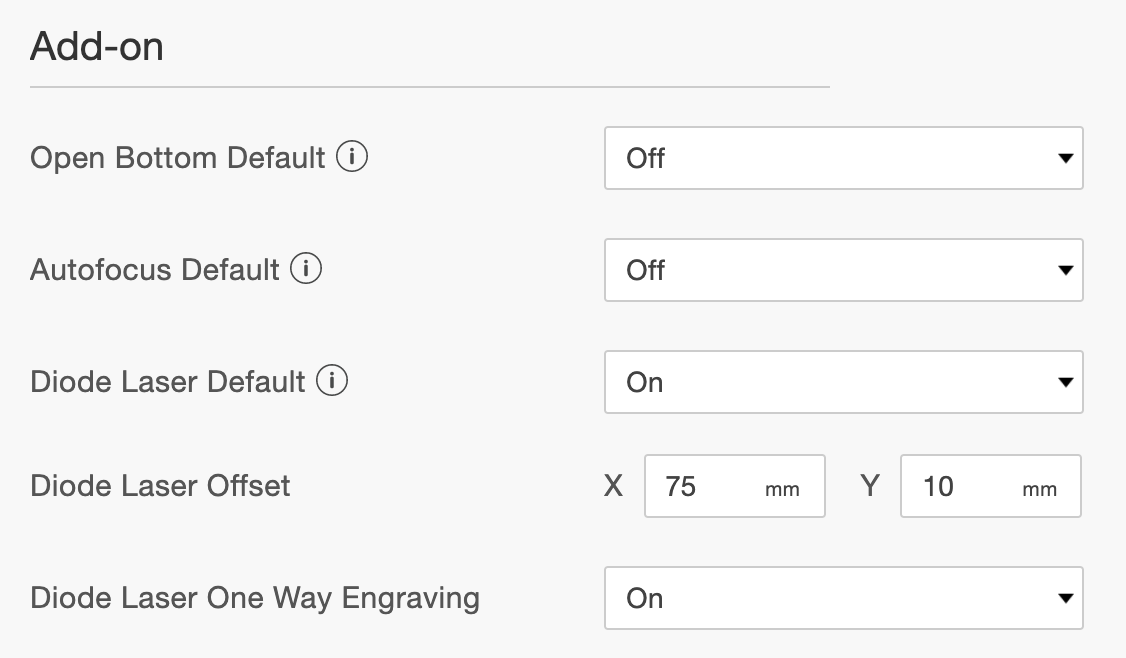

Om de diodelaser-add-on te gebruiken, ga naar "Voorkeuren" (Mac: Menu > Beam Studio > Voorkeuren; Windows: Menu > Bestand > Voorkeuren), en selecteer de diodelaser optie onder add-ons. Raadpleeg stap 2 om de offsetwaarden in te stellen.

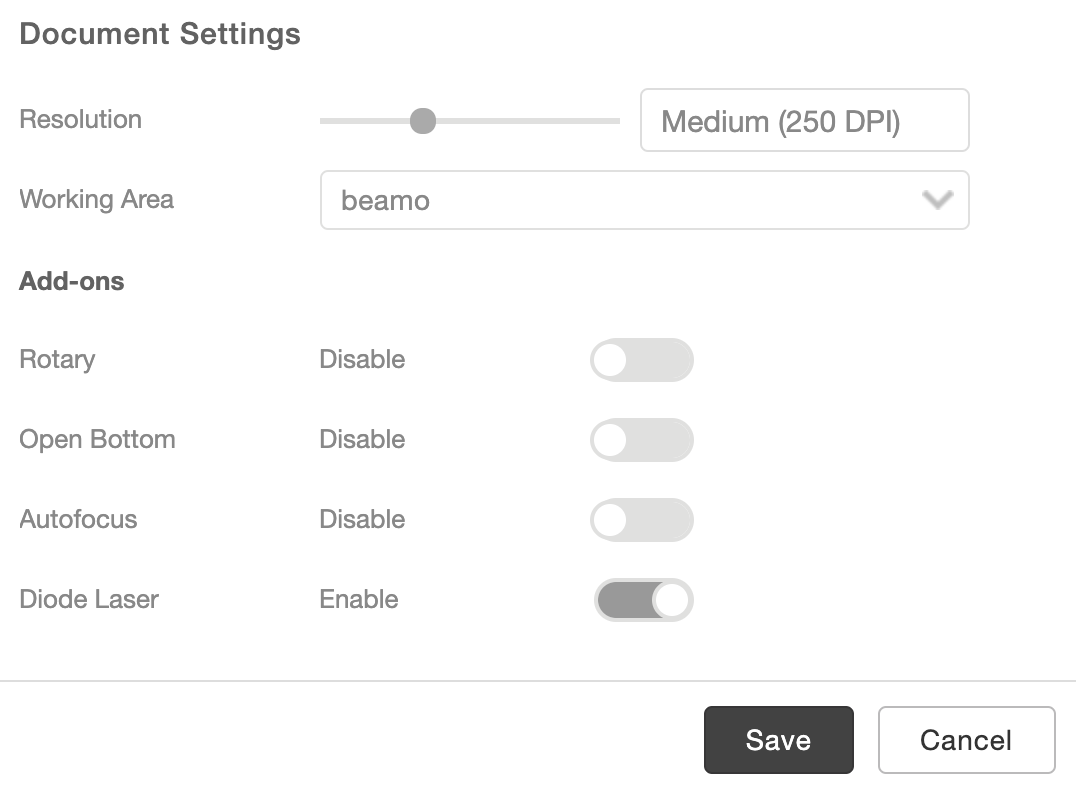

In "Menu > Bewerken > Bestandsinstellingen"kunt u de diodelaser-add-on voor afzonderlijke bestanden in- of uitschakelen.

2. Kalibreren van de diodelaser

Voordat u de diodelaser gebruikt, moet deze gekalibreerd worden om de offsetwaarden tussen de laserkoppen te verkrijgen. De reden hiervoor is dat in de diodelaser-add-on de positie waarin de laser werkt voor verschillende lasers varieert. Kalibratie kan worden gestart via "Menu > Machine > 'Uw machine' > Diodelaser-add-on kalibreren". De stappen zijn vergelijkbaar met camerakalibratie.

3. Wisselen van lasers

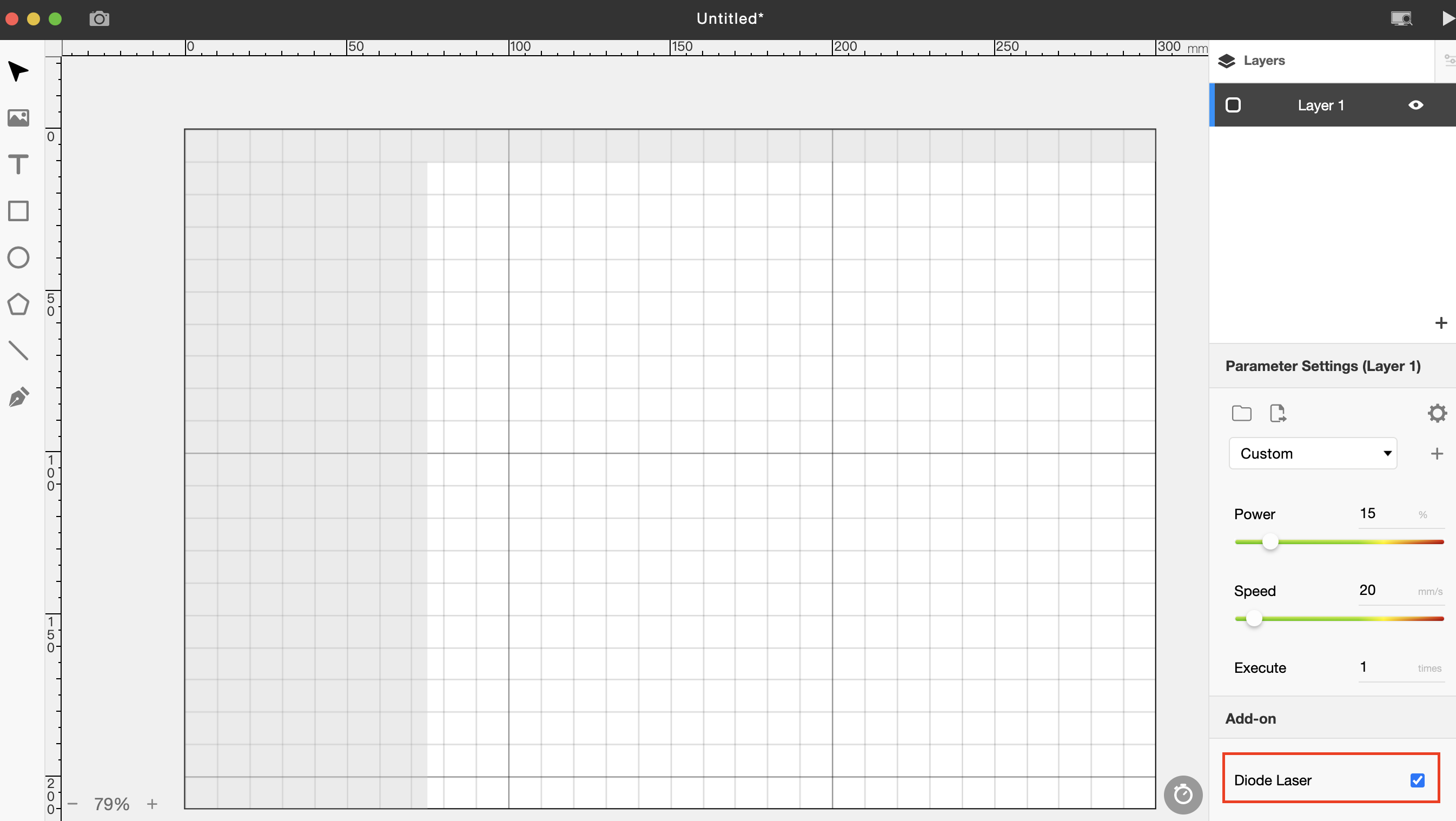

Na het inschakelen van de diodelaser is er een extra optie "diodelaser" te vinden in het laserparameterpaneel van de lagen. Na het selecteren van deze optie wordt de diodelaserfunctie van de diodelaser-add-on in de betreffende laag geactiveerd.

In de laag waar de diodelaserfunctie is geselecteerd, ziet u dat bepaalde delen van het werkgebied beperkt zijn (grijs weergegeven). De beperkingen in de rechterbovenhoek zijn omdat in de diodelaser-add-on de positie waarin de diodelaser werkt linksonder is, waardoor een bepaald deel van de rechterbovenhoek niet bewerkt kan worden. De gebiedsbeperkingen in de linkeronderhoek zijn te wijten aan de grootte van de diodelaser-add-on, waardoor de laserkop dat specifieke gebied niet kan bereiken.

Werkgebied | Na installatie zal het werkgebied van de diodelaser 230 mm x 200 mm zijn; het werkgebied van de CO2-laser wordt verkleind tot 250 mm x 200 mm

4. Aanbevolen parameters

Voor de diodelaser zijn hogere vermogenspercentages toegestaan. We raden aan het vermogen op 100% in te stellen voor roestvrij staal en een snelheid van 3~5 mm/s te gebruiken.

5. Overige

Geen laserstraal uit de diodelaserkop:

1. 1. De bovenstaande stappen in Beam Studio zijn niet gevolgd.
   2. Het 'Vermogensniveau' is te laag. Stel dit in op 'x1.0'
   3. Het signaal van de diodelaser-module is niet aangesloten

Controleer of de ventilator bovenop de diodelaser-module werkt. Zo niet, controleer dan het volgende:

• • • Ga naar touchscreen > Onderhoud > Druk op de knop 'Cam led'. Als de ventilator boven de diodelaser-module draait, betekent dit dat het signaal aan staat.
    • Als de diodelaser-module nog steeds niet werkt, neem dan contact op met FLUX Support.
