Onderhoudsstappen: Als het graveermaterial papier of hout is, is het waarschijnlijker dat stof en teer aan de reflecterende spiegels blijven plakken. U kunt wattenstaafjes met een kleine hoeveelheid alcohol gebruiken om schoon te maken en veeg tot het spiegeloppervlak vrij is van vlekken.

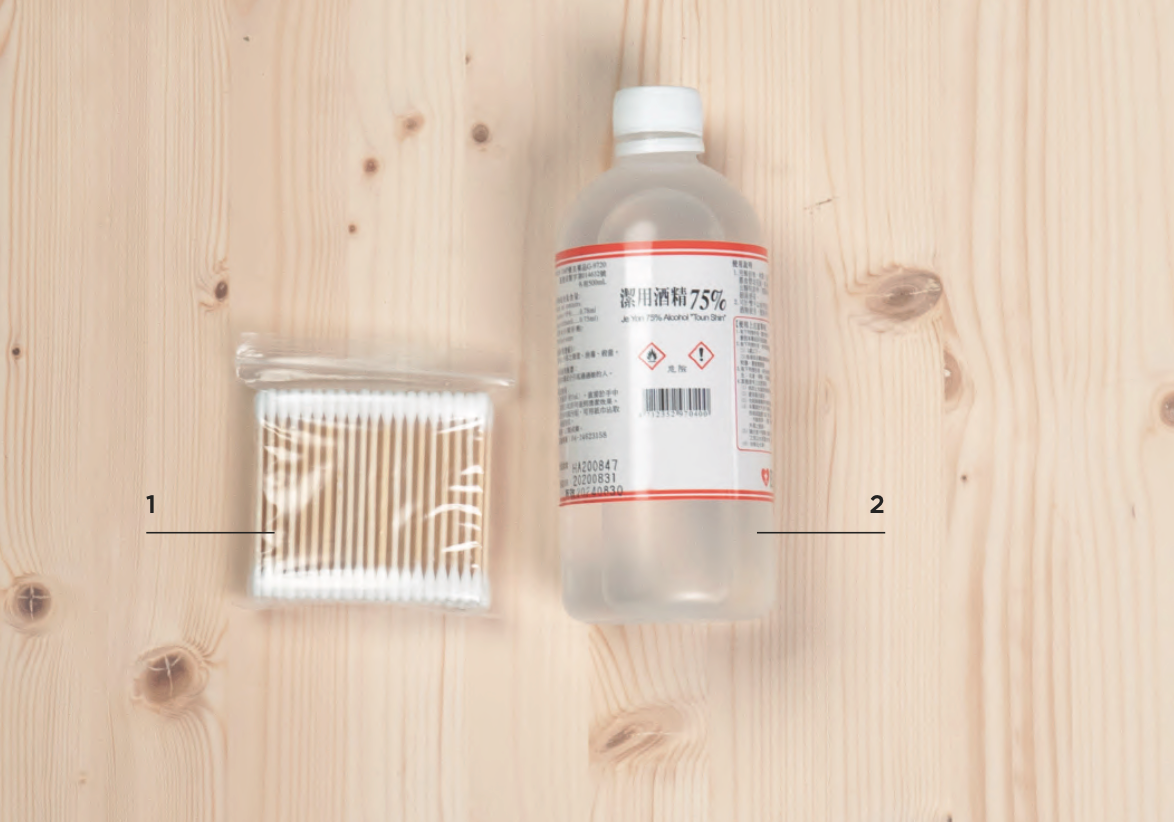

Benodigdheden:
1 | Wattenstaafje
2 | 75%~99% alcohol
Er zijn 3 reflecterende spiegels, 1 focuslens en 1 outputlens van de laserbuis die in de beambox moeten worden schoongemaakt, en hun posities worden in de afbeelding weergegeven.
Onderhoudsstappen:

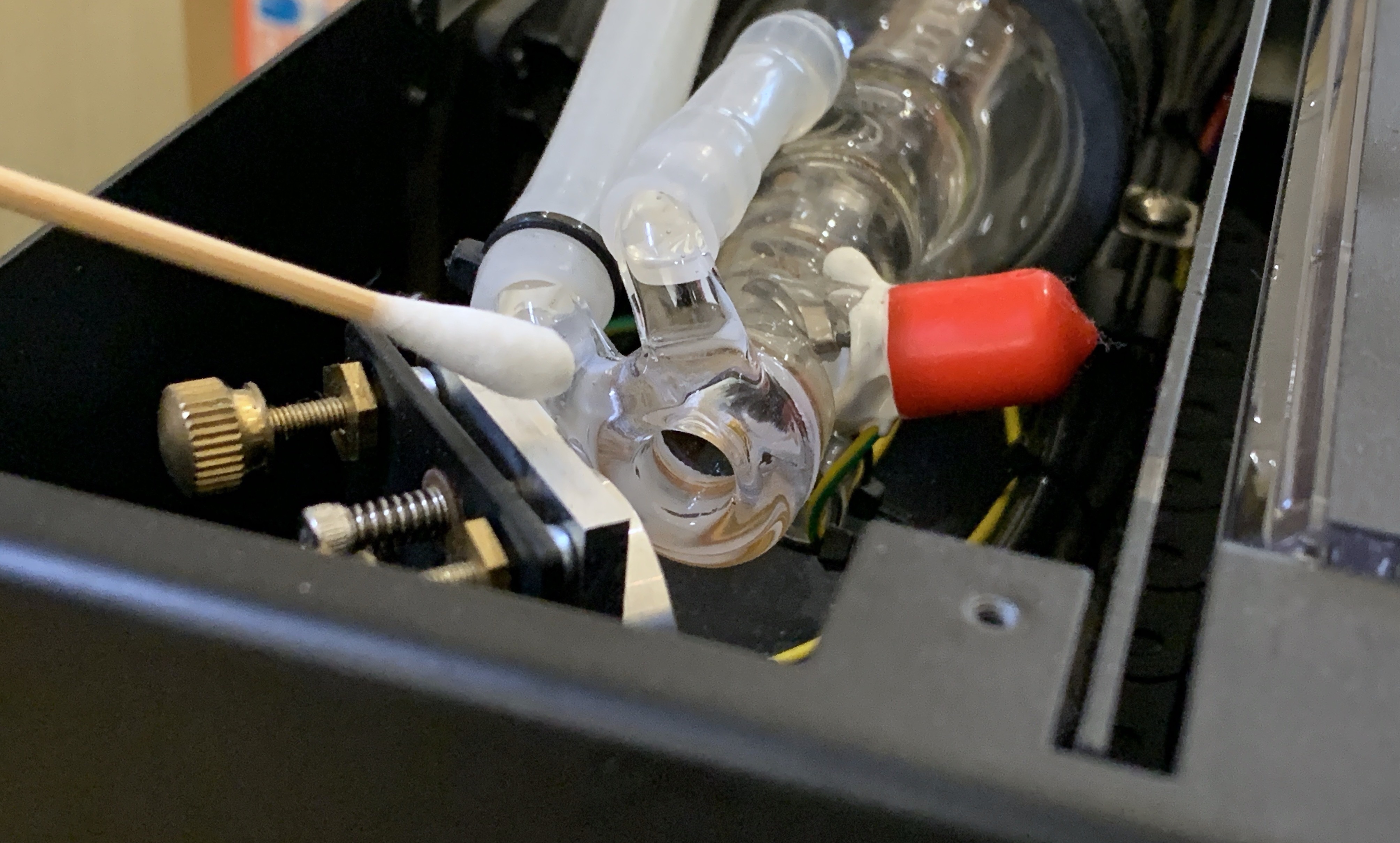

1. Reinig de outputlens van de laserbuis: De outputlens van de laserbuis bevindt zich aan de lagedrukzijde van de laserbuis (dicht bij de 1e spiegel). U kunt de achterklep openen en het afvegen zoals hieronder weergegeven.
2. Reinig de eerste reflecterende spiegel: De eerste reflecterende spiegel bevindt zich aan de linkerkant van de laserbuis richting het chassis. U kunt de achterklep openen of het vanaf het gat aan de voorkant afvegen. Zoals hieronder weergegeven.

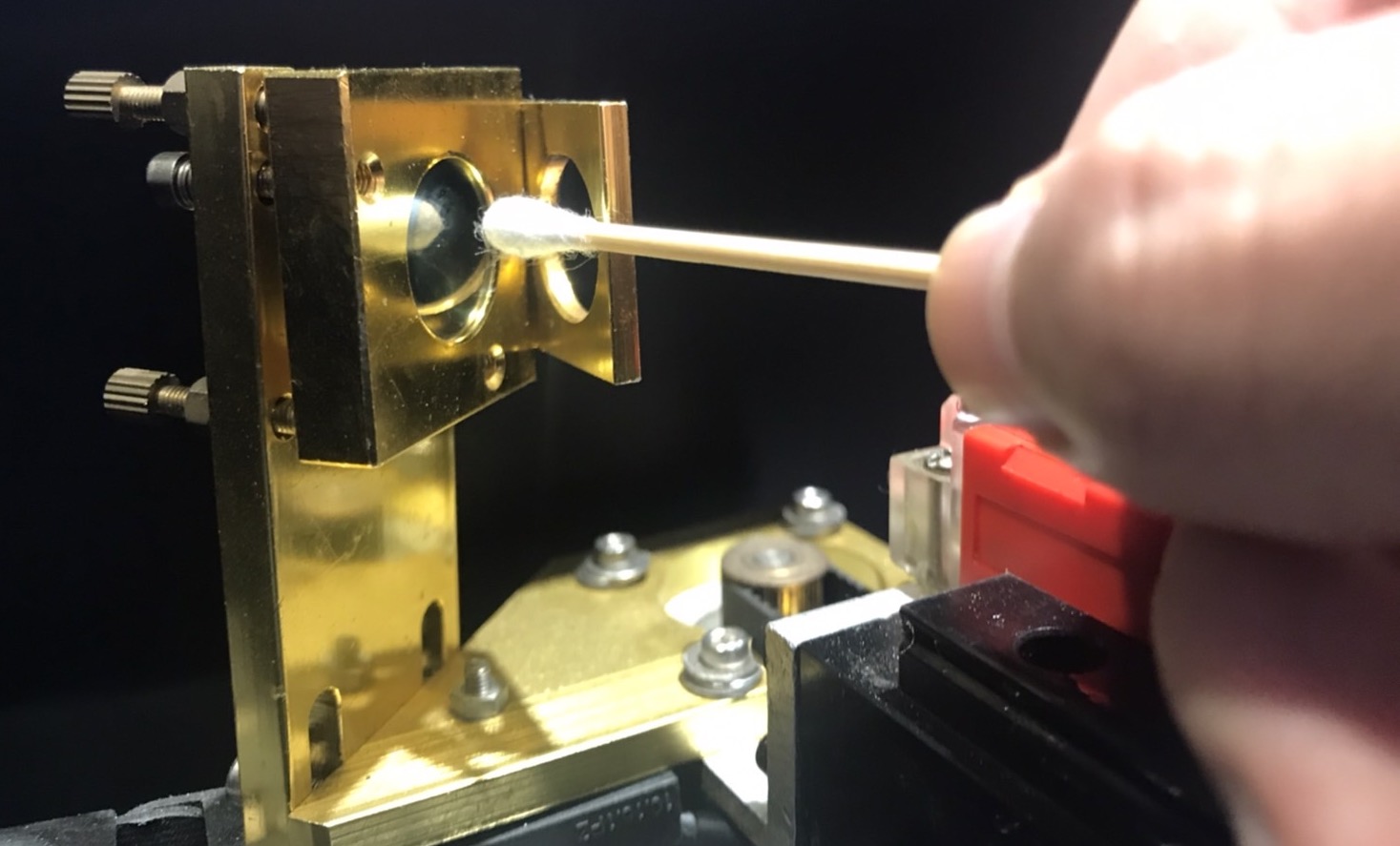

3. Reinig de tweede reflecterende spiegel: De tweede reflecterende spiegel bevindt zich op de linker Y-as geleidestang richting het chassis.

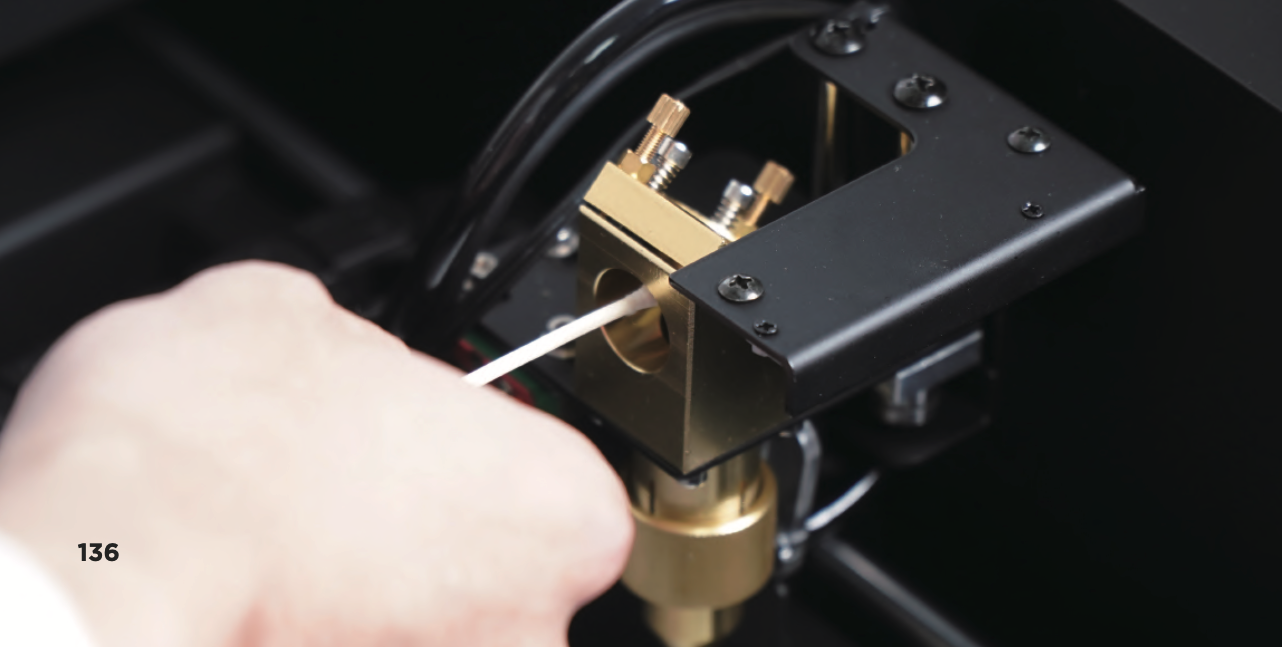

4. Reinig de derde reflecterende spiegel: De derde reflecterende spiegel bevindt zich in de gouden driehoekige spiegelhouder die zich op de X-as lineaire rail bevindt.
5. Reinig de focuslens: De focuslens bevindt zich onder de derde reflecterende spiegel, in de laserkop.

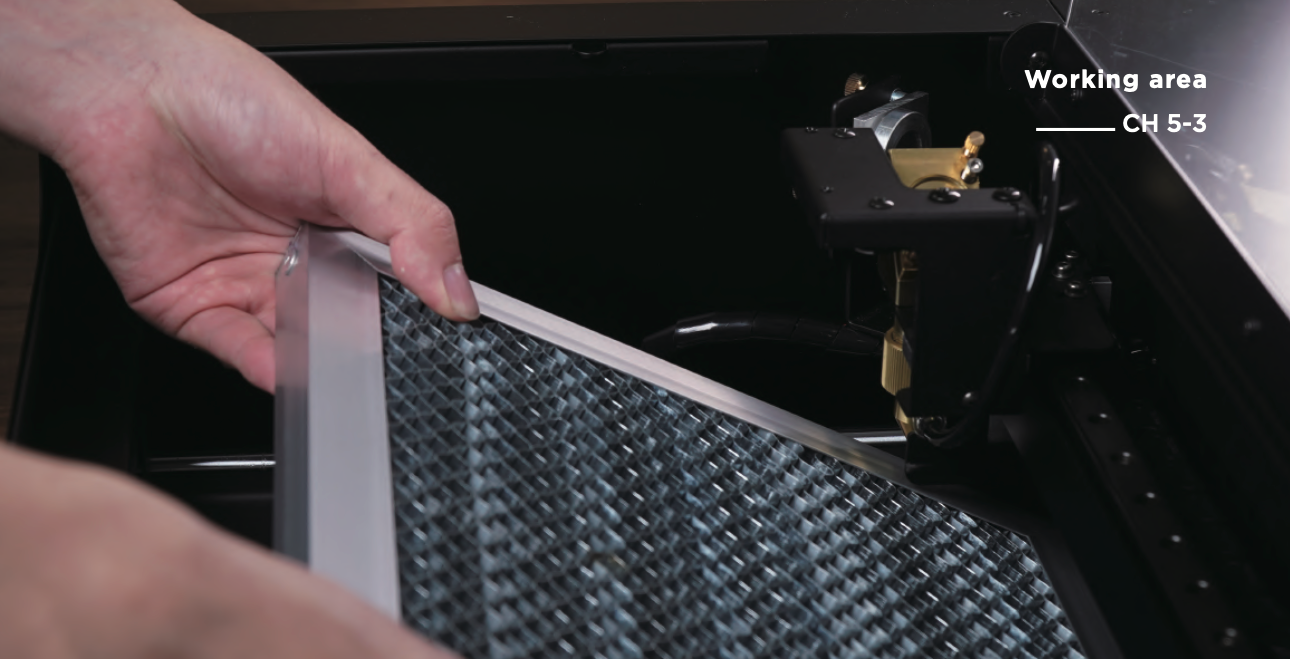

a. Verwijder de honingraattafel >

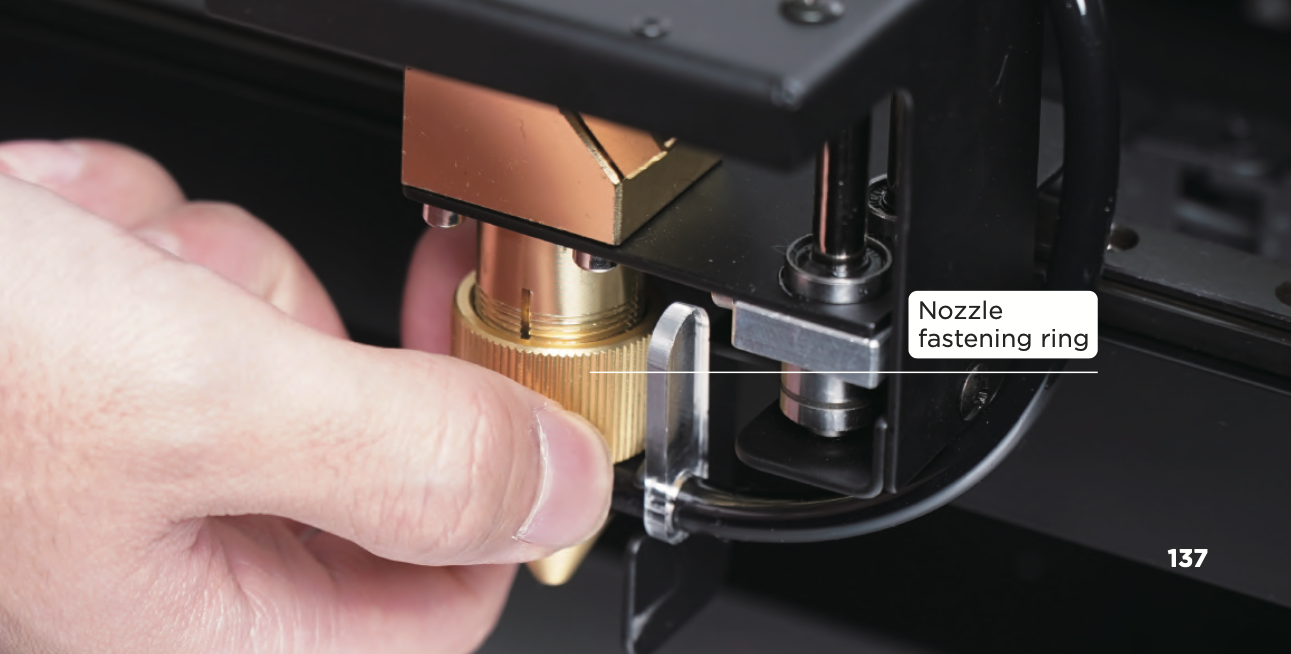

b. Draai de bevestigingsring van het mondstuk met de klok mee los >

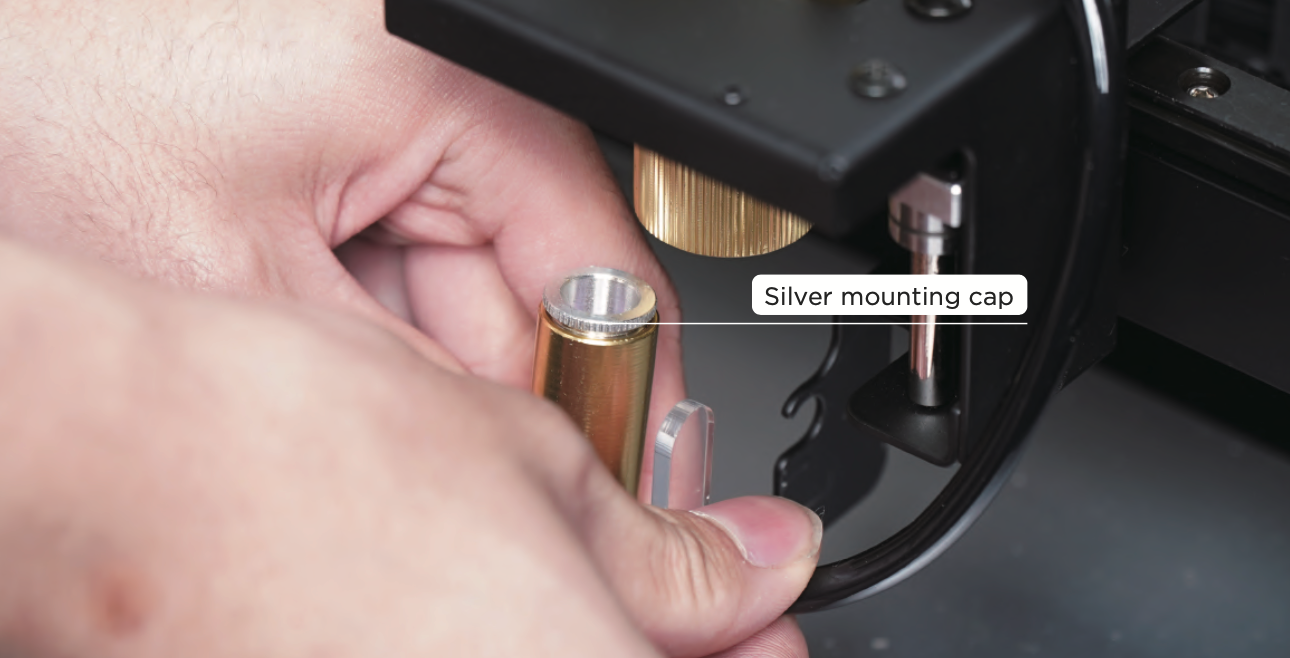

c. Verwijder de laserkop en draai de zilveren montagedop tegen de klok in (gebruik indien nodig een punttang) >

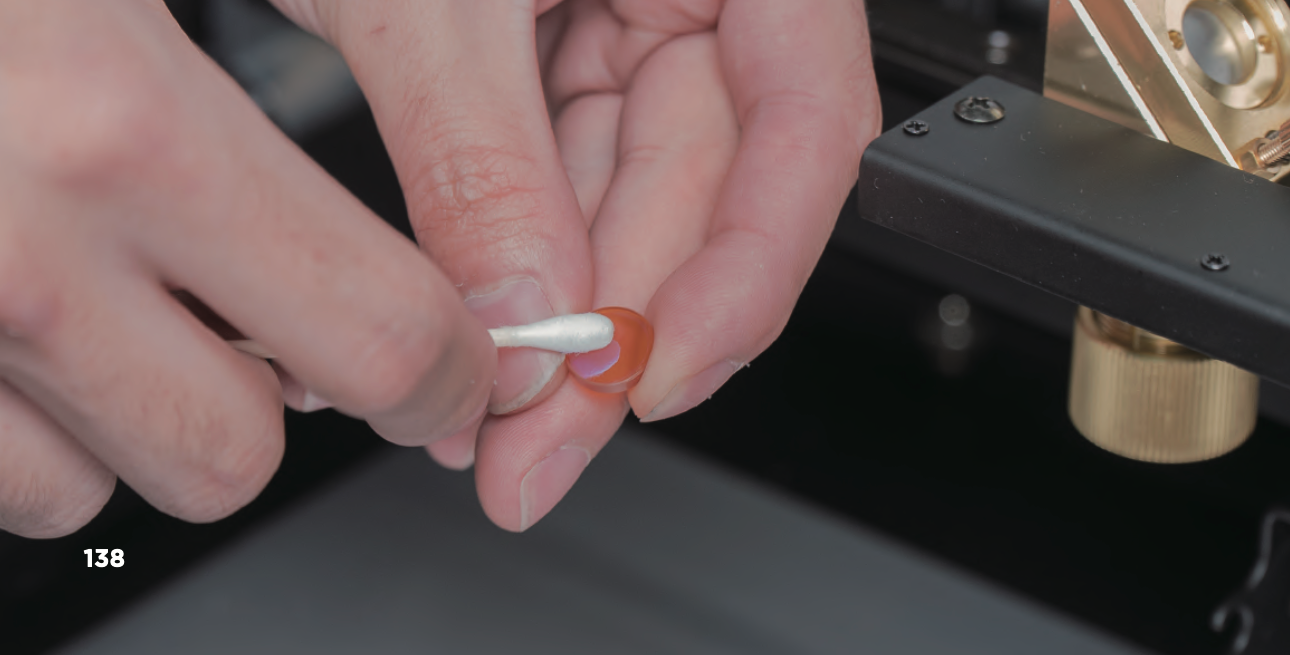

d. Haal de focuslens eruit en maak deze schoon.

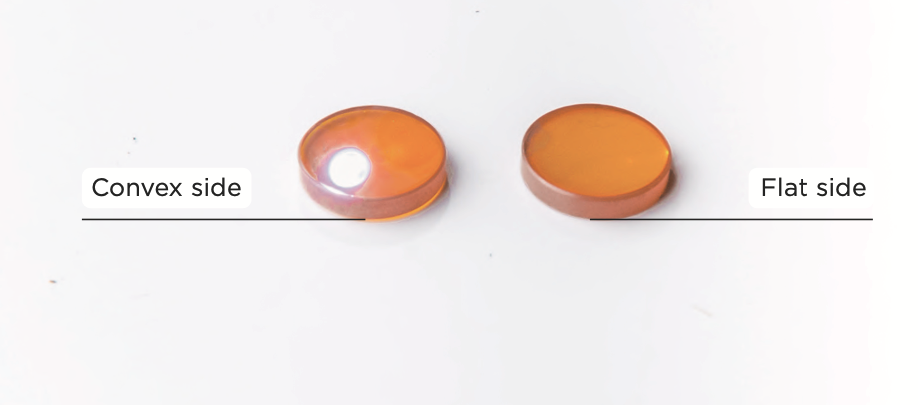

6. Plaats de focuslens terug: De lens heeft een oriëntatie, de bolle kant is naar boven gericht, de vlakke kant naar beneden.
(Houd de rand van de focuslens in uw hand en kijk naar de focuslens, u kunt uzelf zien aan de bolle kant en uzelf niet zien aan de vlakke kant.)
